NÁVOD K OBSLUZE MSZAP71VG MITSUBISHI

VÝSTRAHA Nepřipojujte napájecí kabel k propojovacímu bodu, nepouží-vejte prodlužovací kabel ani nepřipojujte více zařízení do jedné zásuvky.• Mohlo by dojít k přehřátí, požáru nebo úrazu elektrickým proudem.Zkontrolujte, zda je napájecí konektor bez nečistot, a zasuňte jej bezpečně do zásuvky.• Znečištěný konektor může způsobit požár nebo úraz elektrickým proudem.Napájecí kabel neskládejte, netahejte za něj, zabraňte jeho po-škození, neprovádějte na něm úpravy, chraňte jej před teplem a nepokládejte na něj těžké předměty.• Mohlo by dojít k požáru nebo úrazu elektrickým proudem.Během provozu NEVYPÍNEJTE/NEZAPÍNEJTE jistič ani neod-pojujte/nepřipojujte kabel.• Hrozí vznik jisker s nebezpečím požáru.• Po VYPNUTÍ vnitřní jednotky pomocí dálkového ovladače neza-pomeňte VYPNOUT jistič nebo odpojit napájecí kabel. Nevystavujte tělo přímo proudění chladného vzduchu na delší dobu.• Může to být škodlivé pro vaše zdraví.Jednotka by neměla být instalována, přemísťována, upravována nebo opravována uživatelem.• Nesprávná manipulace s klimatizační jednotkou může způsobit požár, úraz elektrickým proudem, zranění nebo únik vody atd. Poraďte se s prodejcem.• Pokud je napájecí kabel poškozen, nechte jej vyměnit výrobcem nebo jeho servisním zástupcem, abyste předešli možnému ne-bezpečí.Při instalaci, přemístění nebo údržbě jednotky se ujistěte, že do okruhu chladicího média nejsou přiváděny žádné jiné látky než určené chladicí médium (R32).• Jakákoli přítomnost cizí látky, např. vzduchu, může způsobit nadměrné zvýšení tlaku a vést k výbuchu nebo zranění. Jiné než určené chladicí médium může způsobit mechanické vady, nesprávnou funkci systému či poruchu jednotky. V nejhorším přípa-dě může dojít k vážnému selhání zajištění bezpečnosti produktu.Tento spotřebič není určen k používání osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatečnými zkušenostmi a znalostmi, pokud nemají zajištěný dohled nebo nebyly poučeny o používání spotřebiče osobou odpovědnou za jejich bezpečnost.Děti mějte pod dohledem a dbejte, aby si nehrály se spotřebičem. Do vstupu a výstupu vzduchu nevkládejte prsty ani žádné předměty.• Ventilátor uvnitř se během provozu otáčí vysokou rychlostí a může způsobit zranění.• Protože jsou v tomto výrobku použity pohyblivé součásti a součásti, které mohou způsobit úraz elektrickým proudem, přečtěte si před použitím kapitolu „Bezpečnostní opatření“.• V zájmu vlastní bezpečnosti dodržujte varování uvedená v tomto návodu.• Po přečtení návod společně s instalační příručkou uschovejte na vhodném místě pro budoucí použití. Značky a jejich význam VÝSTRAHA:Nesprávná manipulace může s vysokou pravděpodobností způsobit vážné nebezpečí, jako je smrt, vážné zranění atd. POZOR:Nesprávná manipulace může v závislosti na podmínkách způsobit vážné nebezpečí. V případě neobvyklých podmínek (například při zápachu spále-niny) klimatizační jednotku zastavte a odpojte napájecí konektor nebo VYPNĚTE jistič.• Pokračování v provozu za neobvyklých podmínek by mohlo vést k poruše, požáru nebo úrazu elektrickým proudem. V takovém případě se poraďte s vaším prodejcem. Pokud klimatizace nechladí nebo nehřeje, je možné, že došlo k úniku chladicího média. Pokud zaznamenáte únik chladicího média, zastavte provoz, důkladně vyvětrejte místnost a ihned se obraťte na prodejce. Pokud oprava vyžaduje doplnění jednotky chladicím médiem, požádejte o podrobnosti servisního technika.• Použité chladicí médium v klimatizaci není nebezpečné. Za nor-málních okolností nedochází k úniku. V případě úniku chladicího média nebo kontaktu chladicího média s ohněm nebo topným tělesem, např. ohřívačem, přímotopem nebo plotnou na vaření, však dochází ke vzniku škodlivých plynů a hrozí nebezpečí požáru.Nikdy se nepokoušejte umýt vnitřek vnitřní jednotky. Pokud vnitřek vnitřní jednotky vyžaduje čištění, obraťte se na prodejce.• Nevhodné čisticí prostředky mohou způsobit poškození plastového materiálu uvnitř jednotky, což může mít za následek únik vody. Pokud se čisticí prostředek dostane do kontaktu s elektrickými díly nebo motorem, hrozí porucha a vznik kouře nebo požáru.• Přístroj musí být uložen v místnosti bez nepřetržitě provozovaného zdroje vznícení (např. otevřeného ohně, plynového spotřebiče nebo elektrického ohřívače).• Mějte na paměti, že chladicí médium nesmí zapáchat.• Nepoužívejte jiné prostředky k urychlení odmrazování nebo k čištění přístroje, než jsou prostředky doporučené výrobcem.• Jednotku nepropichujte ani nespalujte.Vnitřní jednotka musí být nainstalována v místnostech, které přesahují určenou podlahovou plochu. Poraďte se s prodej- cem. Toto zařízení je určeno k použití odborníky a školenými uživateli v prodejnách, lehkých průmyslových provozech a farmách a ke komerčnímu použití běžnými uživateli. POZOR Nedotýkejte se vstupu vzduchu ani hliníkových lamel vnitřní/vnější jednotky.• Hrozí nebezpečí poranění.Nepoužívejte insekticidy ani hořlavé spreje k postřiku jednotky.• Hrozí nebezpečí požáru nebo deformace jednotky.Nevystavujte domácí zvířata a rostliny přímému proudění vzduchu.• Může dojít k poranění zvířat nebo poškození rostlin. Významy symbolů používaných v této příručce : Rozhodně neprovádějte. : Ujistěte se, že postupujete podle pokynů. : Nevkládejte prsty ani předměty. : Nestoupejte na vnitřní/vnější jednotku a na jednotky nic nepokládejte. : Nebezpečí úrazu elektrickým proudem. Buďte opatrní. : Ujistěte se, že je napájecí zástrčka odpojena od síťové zásuvky. : Nezapomeňte vypnout napájení. : Nebezpečí požáru. : Nikdy se nedotýkejte mokrýma rukama. : Na jednotku nikdy nestříkejte vodu.

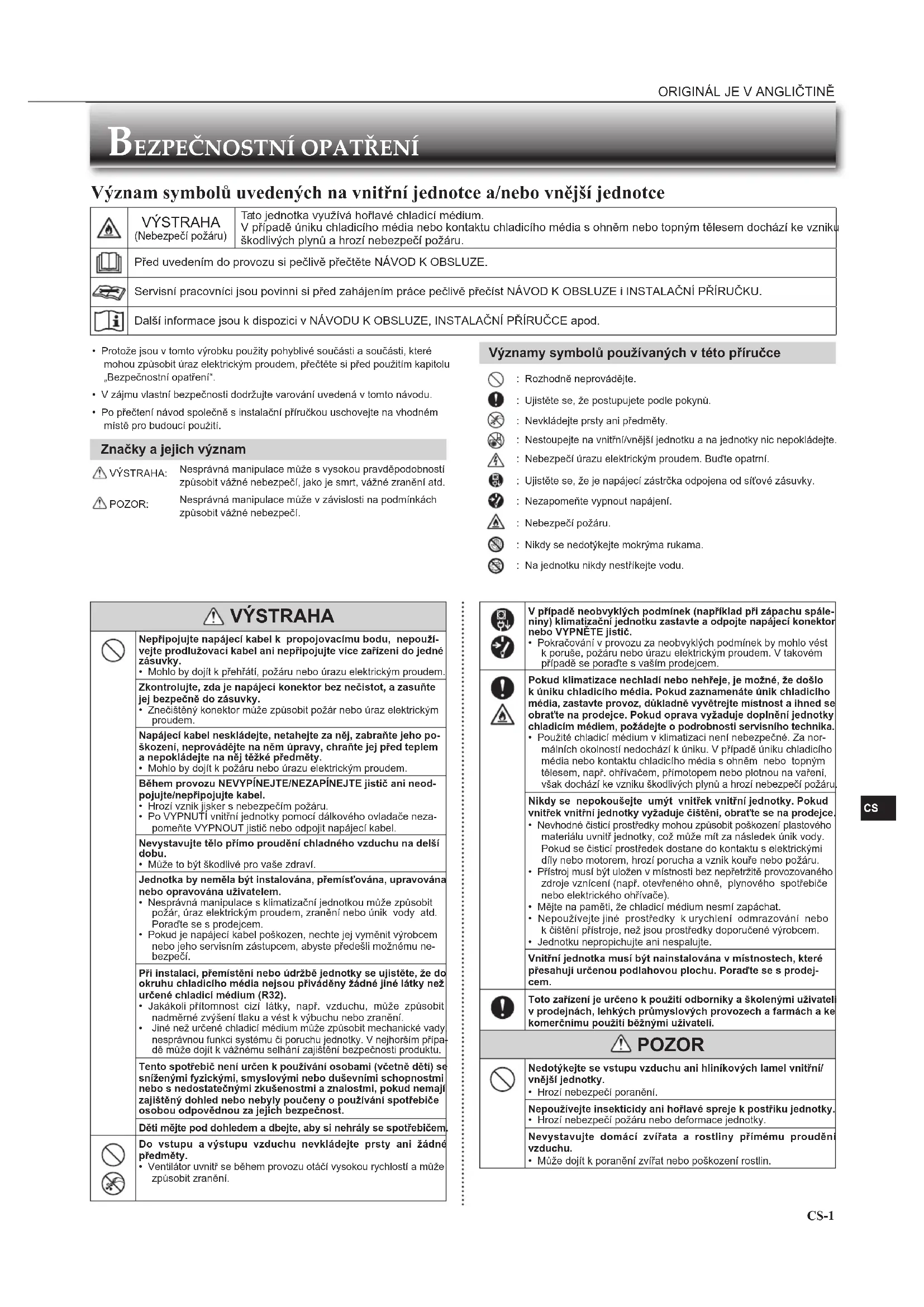

BEZPEČNOSTNÍ OPATŘENÍ

Význam symbolů uvedených na vnitřní jednotce a/nebo vnější jednotce VÝSTRAHA (Nebezpečí požáru)Tato jednotka využívá hořlavé chladicí médium.V případě úniku chladicího média nebo kontaktu chladicího média s ohněm nebo topným tělesem dochází ke vzniku škodlivých plynů a hrozí nebezpečí požáru.Před uvedením do provozu si pečlivě přečtěte NÁVOD K OBSLUZE.Servisní pracovníci jsou povinni si před zahájením práce pečlivě přečíst NÁVOD K OBSLUZE i INSTALAČNÍ PŘÍRUČKU.Další informace jsou k dispozici v NÁVODU K OBSLUZE, INSTALAČNÍ PŘÍRUČCE apod. JG79Y566L01_15Cs.indd 1 2018/12/27 10:05:05CS-2 Pro správné a bezpečné použití této jednotky je nutné, abyste si před použitím přečetli tento návod k obsluze.

Nepokládejte pod vnitřní/vnější jednotku jiné elektrické spo-třebiče ani nábytek.• Z jednotky může odkapávat voda, která může způsobit poškození nebo poruchu.Nenechávejte jednotku na poškozeném montážním stojanu.• Jednotka může spadnout a způsobit poranění.Při provozu nebo čištění jednotky nestoupejte na nestabilní předměty.• Hrozí nebezpečí pádu a poranění.Netahejte za napájecí kabel.• Může dojít k přerušení části vodičů, což může vést k přehřátí nebo vzniku požáru.Baterie nedobíjejte, nerozebírejte a nevhazujte do ohně.• Může dojít k úniku kapaliny z baterie nebo k požáru či výbuchu.Neprovozujte jednotku déle než 4 hodiny při vysoké vlhkosti (80 % relativní vlhkosti nebo více) a/nebo s otevřenými okny nebo venkovními dveřmi.• Může dojít ke kondenzaci vodních par v klimatizaci; voda může odkapávat dolů a namočit nebo poškodit nábytek. • Kondenzace vody v klimatizaci může podporovat růst hub a plísní.Nepoužívejte jednotku pro zvláštní účely, například skladování potravin, chov zvířat, pěstování rostlin nebo skladování přes-ných zařízení či uměleckých předmětů.• Hrozí nebezpečí zhoršení kvality, poranění živočichů a poškození rostlin.Nevystavujte spalovací zařízení přímému proudění vzduchu.• Může docházet k neúplnému spalování.Nikdy nevkládejte baterie do úst, aby nedošlo k jejich polknutí.• Polknutí baterie může způsobit zadušení a/nebo otravu.Před čištěním jednotku VYPNĚTE a odpojte napájecí konektor nebo VYPNĚTE jistič.• Ventilátor uvnitř se během provozu otáčí vysokou rychlostí a může způsobit zranění.Pokud nebude jednotka používána po delší dobu, odpojte na-pájecí konektor nebo VYPNĚTE jistič.• V jednotce se mohou hromadit nečistoty, které mohou způsobit přehřátí nebo požár.Všechny baterie dálkového ovládání vždy vyměňte za nové baterie stejného typu.• Použití staré baterie společně s novou může způsobit přehřívání, únik kapaliny nebo výbuch.Pokud kapalina z baterie přijde do styku s pokožkou nebo oblečením, důkladně je omyjte čistou vodou.• Pokud kapalina z baterie přijde do styku s očima, důkladně oči vypláchněte čistou vodou a okamžitě vyhledejte lékařskou pomoc.Pokud jednotku používáte společně se spalovacím zařízením, zajistěte, aby byl prostor dobře větrán.• Nedostatečná ventilace může způsobit vyčerpání kyslíku.Při bouřce a nebezpečí zásahu bleskem VYPNĚTE jistič.• Jednotka může být zásahem blesku poškozena.Pokud je klimatizace používána několik sezón, proveďte kromě běžného čištění celkovou kontrolu a údržbu.• Nečistoty a prach v jednotce mohou způsobovat nepříjemný zá-pach, přispívat k růstu hub a plísní nebo ucpat vypouštěcí cesty a způsobit únik vody z vnitřní jednotky. Poraďte se s prodejcem ohledně kontroly a údržby, které vyžadují specializované znalosti a dovednosti.Spínačů se nedotýkejte mokrýma rukama.• Mohlo by dojít k úrazu elektrickým proudem.Neprovádějte čištění klimatizace vodou a nepokládejte na jednotku předměty obsahující vodu, např. vázy s květinami.• Mohlo by dojít k požáru nebo úrazu elektrickým proudem.Na vnější jednotku nestoupejte a ani na ni nepokládejte žádné předměty.• Hrozí nebezpečí poranění při pádu osoby nebo předmětu.

Znečištěné fi ltry způsobují kondenzaci vody v klimatizaci, která může podporovat růst hub a plísní. Proto je doporučováno čistit vzduchové fi ltry každé 2 týdny.Před zahájením provozu zajistěte, aby horizontální lamely byly v zavřené poloze. Pokud je provoz zahájen, když jsou horizontální lamely v otevřené poloze, nemusí se vrátit do správné polohy. VÝSTRAHA Při instalaci se poraďte s prodejcem. • Instalace vyžaduje specializované znalosti a dovednosti, proto by ji neměl provádět sám uživatel. Nesprávná instalace může způsobit únik vody, požár nebo zásah elektrickým proudem.K napájení klimatizace použijte vyhrazený napájecí zdroj.• Při použití společného napájecího zdroje může dojít k přehřátí nebo požáru.Neinstalujte jednotku v místě možného úniku hořlavých plynů.• Pokud plyn uniká a nahromadí se v okolí vnější jednotky, může dojít k explozi.Jednotku řádně uzemněte. Uzemňovací drát nepřipojujte k plynovému potrubí, vodnímu potrubí, bleskosvodu ani k telefonnímu uzemňovacímu drátu. Při nesprávném uzemnění může dojít k zásahu elektrickým proudem. POZOR Zemnicí jistič nainstalujte v závislosti na místě instalace klima-tizace (např. ve vysoce vlhkých oblastech).• Není-li zemnicí jistič nainstalován, může dojít k zásahu elektrickým proudem.Zajistěte, aby byl vodní kondenzát řádně odváděn.• Pokud není vypouštění správné, může voda odkapávat z vnitřní/vnější jednotky a namočit či poškodit nábytek.V případě neobvyklého stavu Okamžitě ukončete provoz klimatizace a obraťte se na prodejce. Při instalaci VÝSTRAHA (Nesprávná manipulace může mít vážné následky, včetně vážného zranění nebo smrti.)Děti ve věku 8 let a starší a osoby se sníženými fyzickými, smy-slovými nebo duševními schopnostmi nebo s nedostatečnými zkušenostmi a znalostmi mohou používat tento spotřebič v pří-padě, že mají zajištěný dohled nebo byly poučeny o bezpečném používání spotřebiče a chápou související nebezpečí.Děti si nesmějí hrát se spotřebičem. Děti nesmějí provádět čištění a uživatelskou údržbu bez dohledu.Nepoužívejte rozhraní Wi-Fi v blízkosti zdravotnických elektric-kých přístrojů nebo osob se zdravotnickým zařízením, například kardiostimulátorem nebo implantovaným kardioverterem-de-fi brilátorem.• Hrozí nebezpečí nehody v důsledku selhání lékařského přístroje nebo zařízení.Neinstalujte rozhraní Wi-Fi do blízkosti zařízení s automatickým řízením, například automatických dveří nebo hlásičů požáru.• Hrozí nebezpečí nehody v důsledku závad.Nedotýkejte se rozhraní Wi-Fi mokrýma rukama.• Hrozí nebezpečí poškození zařízení, úrazu elektrickým proudem nebo požáru.Nestříkejte vodu na rozhraní Wi-Fi, ani jej nepoužívejte v kou-pelně.• Hrozí nebezpečí poškození zařízení, úrazu elektrickým proudem nebo požáru.Pokud dojde k upuštění rozhraní Wi-Fi nebo poškození držáku či kabelu, odpojte napájecí zástrčku nebo VYPNĚTE jistič.• Hrozí nebezpečí požáru nebo úrazu elektrickým proudem. V takovém případě se poraďte s vaším prodejcem. POZOR (Nesprávná manipulace může mít různé následky, včetně zranění nebo poškození budovy.)Při nastavování nebo čištění rozhraní Wi-Fi si nestoupejte na nestabilní stoličku.• Hrozí nebezpečí pádu a poranění.Nepoužívejte rozhraní Wi-Fi v blízkosti jiných bezdrátových zařízení, mikrovlnných trub, bezdrátových telefonů nebo faxů.• Hrozí nebezpečí závady. Pro rozhraní Wi-Fi JG79Y566L01_15Cs.indd 2 2018/12/27 10:05:05CS-3

Vnitřní jednotka Vnější jednotka Nouzové CHLAZENÍNouzové TOPENÍVypnutí PŘÍPRAVA PŘED UVEDENÍM DO PROVOZU Před uvedením do provozu: Zasuňte konektor napájecího kabelu do síťové zásuvky a/nebo zapněte jistič. Vložení baterií do dálkového ovladače Nastavení aktuálního času Nastavená teplota: 24 °CRychlost ventilátoru: StředníHorizontální lamela: Automaticky

Když nelze použít dálkový ovladač… Nouzový provoz lze aktivovat stisknutím nouzového spínače (E.O. SW) na vnitřní jednotce.Při každém stisknutí nouzového spínače (E.O. SW) se provoz změní v následujícím pořadí: : Svítí : Nesvítí LIKVIDACE Produkt MITSUBISHI ELECTRIC je navržen a vyráběn z vysoce kvalitních materiálů a součástí, které lze recyklovat a/nebo znovu použít.Tato značka znamená, že elektrická a elektronická zařízení, baterie a akumulátory je nutné na konci životnosti zlikvidovat odděleně od běžného odpadu.Pokud je pod značkou (Fig. 1) uvedena chemická značka, tato chemická značka znamená, že baterie nebo akumulátor obsahují těžké kovy v uvedené koncentraci. Tato informace má následující podobu: Hg: rtuť (0,0005 %), Cd: kadmium (0,002 %), Pb: olovo (0,004 %) V zemích Evropské unie existují samostatné sběrné systémy určené pro elektrické a elektronické výrobky, baterie a akumulátory.Zařízení, baterie a akumulátory zlikvidujte řádně v místním sběrném/recyklačním středisku.Pomáhejte nám zachovat životní prostředí, ve kterém žijeme! Poznámka: Tato značka platí pouze pro EU.Tato značka odpovídá směrnici 2012/19/EU, článku 14: Informace pro uživatele a Příloze IX a/nebo směrnici 2006/66/ES, článku 20: Informace pro konečné uživatele a Příloze II.O likvidaci tohoto výrobku se poraďte s výrobcem.Fig. 1Vzhled vnějších jednotek se může lišit.*1 Rok a měsíc výroby jsou uvedeny na štítku se speci-fi kacemi.Přívod vzduchu (zadní a boční)Štítek se specifi kacemi *1Potrubí chladicího médiaOdvodňovací hadiceVýstup vzduchuVýstup odvodnění

Otevřete přední víko.

Stiskněte tlačítko RESET. Nejdříve vložte vždy záporný pól alkalické baterie AAA. Nasaďte přední víko. Stiskněte tlačítko CLOCK (Hodiny). Stiskněte znovu tlačít-ko CLOCK (Hodiny). Stisknutím tlačítka DAY (Den) nastavte den. Chcete-li nastavit čas, stisk-něte buď tlačítko TIME (Čas) nebo TIMER (Časovač). Každé stisknutí tlačítka zvyšuje nebo snižuje čas o 1 minutu (při podržení o 10 minut).Kontrolka provozuPřijímač dálkového ovladačeNouzový provozní vypínač *2Horizontální lamelaPřívod vzduchuVzduchový fi ltrPřední panelVýstup vzduchuRozhraní Wi-Fi Výměník teplaČisticí vzducho-vý fi ltr(fi ltr na pročištění vzduchu s ionizo-vaným stříbrem, volitelně)Štítek se specifi kacemi *1 JG79Y566L01_15Cs.indd 3 2018/12/27 10:05:06CS-4

Jednotka se ZAPNE v nastaveném čase. (Časovač VYPNUTÍ): Jednotka se VYPNE v nastaveném čase. Pomocí tlačítek (zvýšení) a (snížení) nastavte dobu časovače. Stisknutím tlačítka přejděte do režimu nastavení týden- ního časovače. Stisknutím tlačítek a vyberte nastavení dne a čísla. Stisknutím tlačítek , a nastavíte čas ZAPNU- TÍ/VYPNUTÍ a teplotu. Stisknutím tlačítka nastavení týdenního časovače do- končíte a odešlete. Stisknutím tlačítka týdenní časovač ZAPNETE. (Tlačítko se rozsvítí.) Dalším stisknutím tlačítka týdenní časovač VYPNETE. (Tlačítko zhasne.) Tlačítko TIME (čas), TIMER (časovač) Zvýšení času Snížení času Tlačítka nastavení WEEKLY TIMER (Týdenní časovač) Dálkový ovladač Vysílač signáluDosah signálu: přibližně 6 mPříjem signálu je potvr-zen zvukovými signály z vnitřní jednotky.Část zobrazení provozuTlačítko CLOCK (Hodiny)Tlačítko RESETKontrolka výměny baterieTlačítko OFF/ON (Zastavení/spuštění)Tlačítko FAN (Ventilá-tor) ovládání rychlostiTlačítka teplotyTlačítko volby provozu Tlačítko ECONO COOL (Úsporné chlazení) Tlačítko i-save (Inteligentní uložení) Tlačítko NIGHT MODE (Noční režim)Tlačítka TIME (Čas), TIMER (Časovač)Zvýšení časuSnížení časuTlačítka nastavení WEEKLY TIMER (Týdenní časovač) Víko Dálkový ovladač otevřete posunutím víka dolů. Dalším posunutím směrem dolů získáte přístup k tlačítkům týdenního časovače. Tlačítko OFF/ON (Zastavení/spuštění) Tlačítka teploty Každým stisknutím tlačítka se teplota zvyšuje nebo snižuje o 1 °C. Tlačítko volby provozu (AUTOMATICKY) (CHLAZENÍ) (VYSOUŠENÍ) (TOPENÍ)

(VENTILÁTOR) Tlačítko ovládání proudění vzduchu nahoru-dolů Tlačítko ovládání proudění vzduchu doleva-do- prava Tlačítko FAN (Ventilátor) ovládání rychlosti (AUTOMATICKY) (Tichý chod) (Nízká) (Střední) (Vysoká) (Velmi vysoká)(AUTOMATICKY) (1) (2) (3) (4) (5) (VÝKYV) Tlačítko POWER-FUL (Vysoký výkon) Tlačítko VANE (Lamela)Tlačítko WIDE VANE (Otevřená lamela) Tlačítko LONG (VELKÝ DOSAH)(VÝKYV) Tlačítko LONG (VELKÝ DOSAH) Rychlost ventilátoru se zvýší a horizontální lamela se přesu-ne do polohy pro režim VELKÉHO DOSAHU. Tlačítko POWERFUL (Vysoký výkon) Rychlost ventilátoru : Rychlost vyhrazená pro režim VYSO-KÝ VÝKON Horizontální lamela : Nastavená pozice nebo proudění vzduchu směrem dolů během režimu AUTO Tlačítko i-save (Inteligentní uložení) Zjednodušená funkce zpětného nastavení umožňuje vyvolání preferovaného (předvoleného) nastavení jedním stisknutím tlačítka . Dalším stisknutím tlačítka se opět ihned vrátíte k předchozímu nastavení. Tlačítko ECONO COOL (Úsporné chlazení) Nastavení teploty a směr proudění vzduchu se automaticky mění pomocí mikroprocesoru. Tlačítko NIGHT MODE (Noční režim) Při provozu v NOČNÍM REŽIMU se změní jas kontrolky provozu, deaktivují se zvukové signály a omezí se hlučnost vnější jednotky. JG79Y566L01_15Cs.indd 4 2018/12/27 10:05:07CS-5

Čisticí vzduchový fi ltr (fi ltr na pročištění vzduchu s ionizovaným stříbrem, volitelně) Každé 3 měsíce:• Odstraňte nečistoty pomocí vysavače.Pokud nelze nečistoty odstranit vysáváním:• Ponořte fi ltr s rámem do vlažné vody a poté jej opláchněte.• Po umytí jej nechte důkladně uschnout ve stínu.Každý rok:• Vyměňte čisticí vzduchový fi ltr za nový, abyste zajistili co nejlepší výkon.• Číslo dílu MAC-2360FT-E

1. Zvedněte přední panel, dokud neuslyšíte „klapnutí“.2. Přidržte závěsy a vytáhněte panel podle znázornění na obrázku výše.• Otřete měkkým suchým hadříkem nebo opláchněte vodou.• Neponořujte do vody na déle než dvě hodiny.• Před opětovným nasazením nechte důkladně vyschnout ve stínu.3. Přední panel nasaďte provedením postupu od-stranění v opačném pořadí. Zavřete přední panel a pevně zatlačte na místa označená šipkami.OtvorZávěs Přední panel NASTAVENÍ ROZHRANÍ Wi-Fi (pouze typ VGK) Tento rozhraní Wi-Fi se připojuje k vnitřní jednotce a slouží ke sdělování informací o stavu a ovládání příkazů ze služby MELCloud. Poznámka:

• Nastavení připojení mezi rozhraní Wi-Fi a směrovačem. Pokyny naleznete v příručkách SETUP MANUAL (Příručka k nastavení) a SETUP QUICK REFERENCE GUIDE (Rychlý průvodce nastavením) dodávaných s jednotkou.• Příručku SETUP MANUAL (Příručka k nastavení) najdete na webu uvedeném níže. http://www.melcloud.com/Support• Uživatelskou příručku ke službě MELCloud najdete na níže uvedeném webu. http://www.melcloud.com/SupportRozhraní Wi-FiPřední panel Pokyny:

• Před čištěním vypněte napájení nebo vypněte jistič.• Nedotýkejte se kovových částí rukama.• Nepoužívejte benzín, ředidla, lešticí prášek ani insekticidy.• Používejte pouze zředěné jemné čisticí prostředky.• Nepoužívejte hrubý kartáč, tvrdou houbu apod.• Horizontální lamelu nenamáčejte ani neoplachujte.• Nepoužívejte vodu teplejší než 50 °C.• Nevystavujte součásti přímému slunečnímu světlu, teplu ani ohni z důvodu sušení.• Na ventilátor nevyvíjejte nadměrnou sílu, jinak mohou vzniknout praskliny nebo poškození. Vzduchový fi ltr (fi ltr na pročištění vzduchu)
• Vyčistěte každé 2 týdny • Odstraňte nečistoty pomocí vysavače nebo opláchněte vodou.• Po umytí vodou nechte důkladně uschnout ve stínu. Důležité
• Filtry pravidelně čistěte, abyste zajistili co nejlepší výkon a snížili spotřebu energie.• Znečištěné fi ltry způsobují kondenzaci vody v klimatizaci, která může podporovat růst hub a plísní. Proto je doporučo-váno čistit vzduchové fi ltry každé 2 týdny.Tyto údaje vycházejí z NAŘÍZENÍ (EU) č. 528/2012NÁZEV MODELUPředmětná položka(název součásti)Účinné látky(CAS č.)VlastnostiPokyny k použití(informace o bezpečné manipulaci)MSZ-AP60/71VG FILTRHydrogenfosforečnan stříbrno-sodno-zirkoničitý(265647-11-8)2-oktyl-2H-isothiazol-3-on (OIT) (26530-20-1)Antibakteriální, protiplísňové• Používejte tento výrobek v souladu s návo-dem k použití a pouze pro určený účel.• Nevkládejte do úst. Udržujte mimo dosah dětí.MAC-2360FT-E FILTRZeolit stříbrno-zinečnatý(130328-20-0)Antibakteriální• Používejte tento výrobek v souladu s návo-dem k použití a pouze pro určený účel.• Nevkládejte do úst. Udržujte mimo dosah dětí.Vyjměte z jednotky vytažením.Vodič fi ltruNainstalujte do jednotky podél vodiče fi ltru zatlačením. JG79Y566L01_15Cs.indd 5 2018/12/27 10:05:07CS-6

SPECIFIKACE PŘI PODEZŘENÍ NA ZÁVADU Rozhraní Wi-Fi Model MAC-567IFB2-EVstupní napětí 12,7 V stejnosměrné (z vnitřní jed-notky)Spotřeba elektrické energie MAX. 2 WVelikost V׊×H (mm) 79×44×18,5Hmotnost (g) 60 (včetně kabelu)Výstupní výkon vysílače (MAX.)17,5 dBm podle standardu IEEE 802.11bRF kanál Kanál 1 ~ kanál 13 (2412~2472 MHz)Rádiový protokol IEEE 802.11b/g/n (20)Šifrování AESAutentizace WPA2-PSKVerze softwaru XX.00Prohlášení o shodě najdete na níže uvedených webových stránkách.http://www.melcloud.com/SupportV následujících případech okamžitě ukončete provoz klimatizace a obraťte se na prodejce.• Pokud dochází k úniku nebo odkapávání vody z vnitřní jednotky.• Když kontrolka provozu bliká.• Když se jistič opakovaně vypíná.

• Signál z dálkového ovladače není přijímán v místnosti, ve které je používána elektronicky ovládaná zářivka (fl uorescenční lampa s napěťovým měničem apod.).

• Provoz klimatizace ruší příjem rozhlasového či televizního signálu. Pro dotčené zařízení může být nutné použít zesilovač.
• Když je slyšet neobvyklý zvuk.• Když zjistíte jakýkoli únik chladicího média.DB: Suchý teploměrWB: Vlhký teploměr Poznámka: Podmínky hodnocení Chlazení – vnitřní: 27 °C DB, 19 °C WB vnější: 35 °C DB Topení – vnitřní: 20 °C DB vnější: 7 °C DB, 6 °C WBVnitřní VnějšíChlazeníHorní limit32 °C DB23 °C WB46 °C DB Dolní limit21 °C DB15 °C WB-10 °C DB TopeníHorní limit27 °C DB 24 °C DB18 °C WBDolní limit20 °C DB -15 °C DB-16 °C WB Zaručený provozní rozsah ModelVnitřní MSZ-AP60VG(K) MSZ-AP71VG(K)Vnější MUZ-AP60VG MUZ-AP71VG Funkce Chlazení Topení Chlazení Topení Napájení ~ /N, 230 V, 50 Hz Kapacita kW 6,1 6,8 7,1 8,1 Vstup kW 1,59 1,67 2,01 2,12 HmotnostVnitřní kg 16 17Vnější kg 40 55 Náplň chladicího média (R32) kg 1,05 1,50 Stupeň IPVnitřní IP 20Vnější IP 24Přípustný nadměrný provozní tlakNízký tlak MPa 2,77Vysoký tlak MPa 4,17Hlučnost (SPL)Vnitřní (velmi vysoká /vysoká / střední / nízká rychlost / tichý chod) dB(A) 48/45/41/37/29 48/45/41/37/30 49/45/41/37/30 51/45/41/37/30 Vnější dB(A) 56 57 56 55 JG79Y566L01_15Cs.indd 6 2018/12/27 10:05:08SK-1

Odnímte predný kryt. Vložte alkalické AAA batérie – vždy najprv záporný pól. Založte predný kryt.
