BRUKSANVISNING MSZAP71VG MITSUBISHI

• Når der høres en unormal lyd.• Hvis der konstateres kølemiddellækage. HVIS DER ER TEGN PÅ, AT DER ER OPSTÅET PROBLEMER Bemærk: Nominel effekt Afkøling — Indendørs: 27°C DB, 19°C WB Udendørs: 35°C DB Opvarmning — Indendørs: 20°C DB Udendørs: 7°C DB, 6°C WB Garanteret operationsområde DB: TørtemperaturWB: VådtemperaturIndendørs UdendørsAfkølingØvre grænse32°C DB23°C WB46°C DB Nedre grænse21°C DB15°C WB-10°C DB OpvarmningØvre grænse27°C DB 24°C DB18°C WBNedre grænse20°C DB -15°C DB-16°C WBModelIndendørsMSZ-AP60VG(K) MSZ-AP71VG(K)UdendørsMUZ-AP60VG MUZ-AP71VGFunktionAfkøling Opvarmning Afkøling OpvarmningStrømforsyning~ /N, 230 V, 50 HzKapacitet kW6,1 6,8 7,1 8,1Indgang kW1,59 1,67 2,01 2,12 Vægt Indendørs kg16 17Udendørs kg40 55Kølevæskekapacitet (R32) kg1,05 1,50IP-kodeIndendørsIP 20UdendørsIP 24Tilladt overdriftstrykLP ps MPa 2,77 HP ps MPa 4,17 Støjniveau (SPL)Indendørs (superhøj/høj/med./langsom/Stille)dB(A) 48/45/41/37/29 48/45/41/37/30 49/45/41/37/30 51/45/41/37/30 Udendørs dB(A) 56 57 56 55 JG79Y566L01_09Da.indd 6 2018/12/27 9:39:38ÖVERSÄTTNING FRÅN ORIGINALET SV-1 SV SV• Eftersom denna produkt innehåller rörliga delar och delar som kan förorsaka elektriska stötar, bör du läsa “Säkerhetsföreskrifter” innan du tar produkten i bruk.• Eftersom de punkter med varningar som behandlas här är viktiga för säkerheten, bör du se till att du följer dem till punkt och pricka.• När du har läst igenom denna handbok, förvara den lättåtkomlig tillsam-mans med installationshandboken så att du lätt har tillgång till dem som referens. Varningsmärken och deras betydelse VARNING:Felaktig hantering kan mycket lätt förorsaka allvarlig fara såsom dödsfall, allvarlig kroppsskada etc. FÖRSIKTIGHET:Felaktig hantering kan, beroende på omständighe-terna, förorsaka allvarlig fara. Symbolerna som används i denna handbok och deras betydelse : Gör ej. : Följ instruktionerna. : Stick inte in fi ngrar, pinnar etc.. Stå inte på inomhus/utomhusenheterna och placera ingenting på dem. : Fara för elektrisk stöt. Var försiktig. : Se till att du drar ut nätsladden ur vägguttaget. : Var noga med att stänga av strömmen. : Brandrisk. : Stänk aldrig vatten på enheten. : Följ instruktionerna.

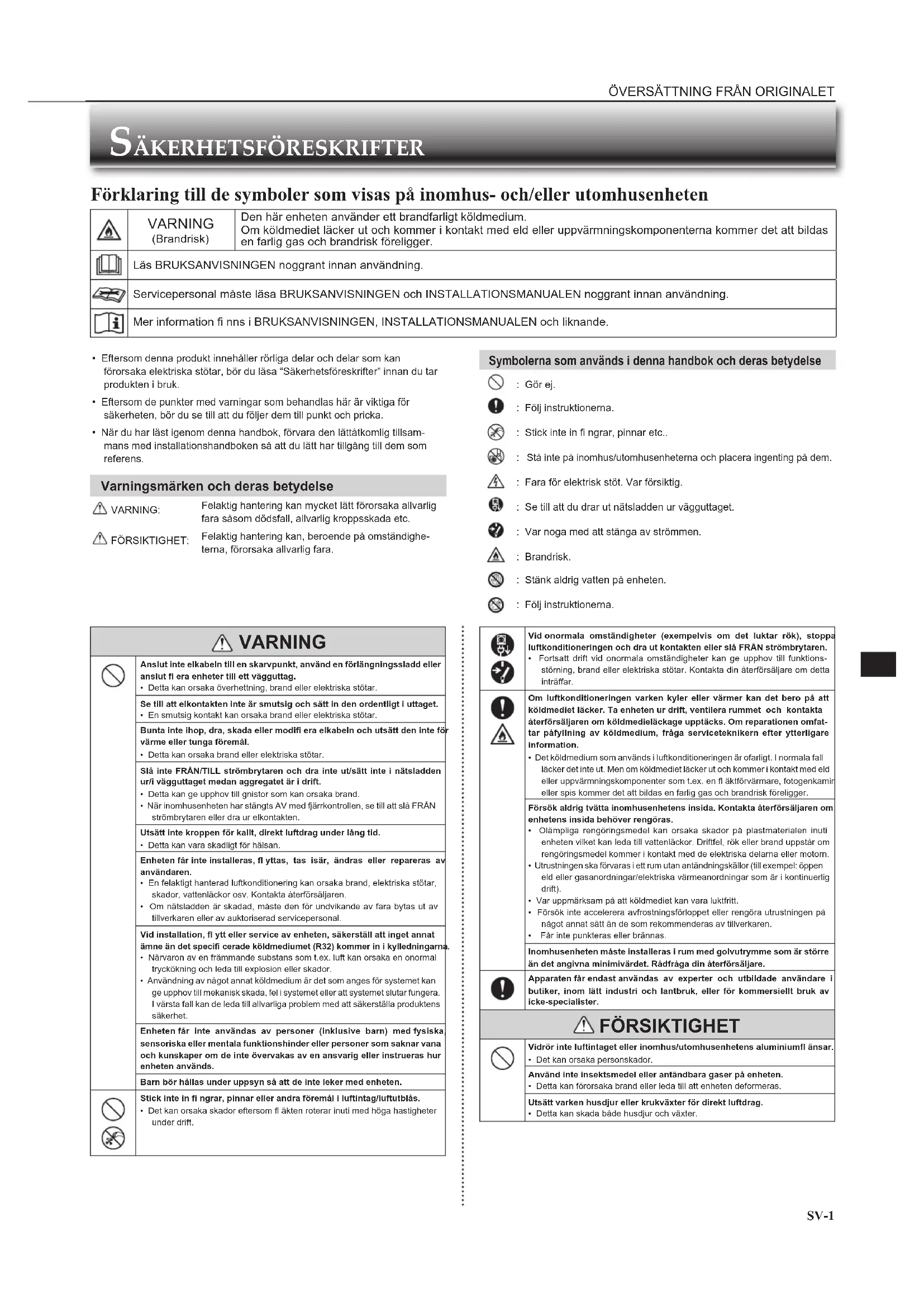

SÄKERHETSFÖRESKRIFTER

VARNING Anslut inte elkabeln till en skarvpunkt, använd en förlängningssladd eller anslut fl era enheter till ett vägguttag.• Detta kan orsaka överhettning, brand eller elektriska stötar.Se till att elkontakten inte är smutsig och sätt in den ordentligt i uttaget.• En smutsig kontakt kan orsaka brand eller elektriska stötar.Bunta inte ihop, dra, skada eller modifi era elkabeln och utsätt den inte för värme eller tunga föremål.• Detta kan orsaka brand eller elektriska stötar.Slå inte FRÅN/TILL strömbrytaren och dra inte ut/sätt inte i nätsladden ur/i vägguttaget medan aggregatet är i drift.• Detta kan ge upphov till gnistor som kan orsaka brand.• När inomhusenheten har stängts AV med fjärrkontrollen, se till att slå FRÅN strömbrytaren eller dra ur elkontakten. Utsätt inte kroppen för kallt, direkt luftdrag under lång tid.• Detta kan vara skadligt för hälsan.Enheten får inte installeras, fl yttas, tas isär, ändras eller repareras av användaren.• En felaktigt hanterad luftkonditionering kan orsaka brand, elektriska stötar, skador, vattenläckor osv. Kontakta återförsäljaren.• Om nätsladden är skadad, måste den för undvikande av fara bytas ut av tillverkaren eller av auktoriserad servicepersonal.Vid installation, fl ytt eller service av enheten, säkerställ att inget annat ämne än det specifi cerade köldmediumet (R32) kommer in i kylledningarna.• Närvaron av en främmande substans som t.ex. luft kan orsaka en onormal tryckökning och leda till explosion eller skador. • Användning av något annat köldmedium är det som anges för systemet kan ge upphov till mekanisk skada, fel i systemet eller att systemet slutar fungera. I värsta fall kan de leda till allvarliga problem med att säkerställa produktens säkerhet.Enheten får inte användas av personer (inklusive barn) med fysiska, sensoriska eller mentala funktionshinder eller personer som saknar vana och kunskaper om de inte övervakas av en ansvarig eller instrueras hur enheten används.Barn bör hållas under uppsyn så att de inte leker med enheten. Stick inte in fi ngrar, pinnar eller andra föremål i luftintag/luftutblås.• Det kan orsaka skador eftersom fl äkten roterar inuti med höga hastigheter under drift. Vid onormala omständigheter (exempelvis om det luktar rök), stoppa luftkonditioneringen och dra ut kontakten eller slå FRÅN strömbrytaren.• Fortsatt drift vid onormala omständigheter kan ge upphov till funktions-störning, brand eller elektriska stötar. Kontakta din återförsäljare om detta inträffar. Om luftkonditioneringen varken kyler eller värmer kan det bero på att köldmediet läcker. Ta enheten ur drift, ventilera rummet och kontakta återförsäljaren om köldmedieläckage upptäcks. Om reparationen omfat-tar påfyllning av köldmedium, fråga serviceteknikern efter ytterligare information.• Det köldmedium som används i luftkonditioneringen är ofarligt. I normala fall läcker det inte ut. Men om köldmediet läcker ut och kommer i kontakt med eld eller uppvärmningskomponenter som t.ex. en fl äktförvärmare, fotogenkamin eller spis kommer det att bildas en farlig gas och brandrisk föreligger.Försök aldrig tvätta inomhusenhetens insida. Kontakta återförsäljaren om enhetens insida behöver rengöras.• Olämpliga rengöringsmedel kan orsaka skador på plastmaterialen inuti enheten vilket kan leda till vattenläckor. Driftfel, rök eller brand uppstår om rengöringsmedel kommer i kontakt med de elektriska delarna eller motorn.• Utrustningen ska förvaras i ett rum utan antändningskällor (till exempel: öppen eld eller gasanordningar/elektriska värmeanordningar som är i kontinuerlig drift).• Var uppmärksam på att köldmediet kan vara luktfritt.• Försök inte accelerera avfrostningsförloppet eller rengöra utrustningen på något annat sätt än de som rekommenderas av tillverkaren. • Får inte punkteras eller brännas.Inomhusenheten måste installeras i rum med golvutrymme som är större än det angivna minimivärdet. Rådfråga din återförsäljare.Apparaten får endast användas av experter och utbildade användare i butiker, inom lätt industri och lantbruk, eller för kommersiellt bruk av icke-specialister. FÖRSIKTIGHET Vidrör inte luftintaget eller inomhus/utomhusenhetens aluminiumfl änsar.• Det kan orsaka personskador.Använd inte insektsmedel eller antändbara gaser på enheten.• Detta kan förorsaka brand eller leda till att enheten deformeras.Utsätt varken husdjur eller krukväxter för direkt luftdrag.• Detta kan skada både husdjur och växter. Förklaring till de symboler som visas på inomhus- och/eller utomhusenheten VARNING (Brandrisk)Den här enheten använder ett brandfarligt köldmedium.Om köldmediet läcker ut och kommer i kontakt med eld eller uppvärmningskomponenterna kommer det att bildas en farlig gas och brandrisk föreligger.Läs BRUKSANVISNINGEN noggrant innan användning.Servicepersonal måste läsa BRUKSANVISNINGEN och INSTALLATIONSMANUALEN noggrant innan användning.Mer information fi nns i BRUKSANVISNINGEN, INSTALLATIONSMANUALEN och liknande. JG79Y566L01_10Sv.indd 1 2018/12/29 16:39:07SV SV Läs bruksanvisningen innan enheten tas i bruk så att den används säkert och på rätt sätt. SV-2 SV SV

SÄKERHETSFÖRESKRIFTER

VARNING Kontakta återförsäljaren för montering av luftkonditioneringen. • Den bör inte monteras av användaren eftersom monteringen kräver speci-alkunskaper. En felaktigt monterad luftkonditionering kan orsaka läckage, brand eller elektriska stötar.Använd avsedd strömförsörjning till luftkonditioneringen.• En icke avsedd strömförsörjning kan ge upphov till överhettning eller brand.Installera ej enheten på platser där brandfarlig gas kan läcka ut.• Om ett gasläckage uppstår och gas ansamlas kring enheten, kan detta ge upphov till en explosion.Jorda enheten korrekt.• Anslut inte jordledningen till gas- eller vattenledningar, åskledare eller tele-fonens jordledning. Felaktig jordning kan orsaka elektriska stötar. FÖRSIKTIGHET Beroende på var luftkonditioneringen är placerad (exempelvis i områden med hög luftfuktighet) kan du behöva installera en jordfelsbrytare.• Om en jordfelsbrytare inte installeras, kan detta ge upphov till elektriska stötar.Se till att dräneringsvattnet rinner ut ordentligt.• Om tömningsvägen är felaktig kan vatten droppa ner från inomhus/utom-husenheten, och väta ner och förstöra möbler.Vid onormala förhållanden Stoppa genast driften av luftkonditioneringen och kontakta din återförsäljare. För installation VIKTIGT Smutsiga fi lter orsakar kondensation i luftkonditioneringen som bidrar till att svamp bildas, t.ex. mögelsvamp. Luftfi ltren bör därför rengöras varannan vecka.Kontrollera att de horisontala lamellerna är i stängt läge innan enheten startas. Om enheten startas när de horisontala lamellerna är i öppet läge kanske de inte återgår till rätt läge.Placera ej andra elektriska apparater eller möbler under inomhus-/utomhusenheten.• Vatten kan droppa ner från enheten och kan orsaka fel eller skador.Låt aldrig enheten stå på ett stativ som är skadat.• Enheten kan falla och orsaka skada.Stå inte på en ostadig pall när enheten ska sättas igång eller rengöras.• Du kan skadas om du ramlar.Dra aldrig i nätsladden.• Det kan leda till att en del av ledaren går sönder vilket i sin tur kan resultera i överhettning eller brand.Försök aldrig att ladda eller ta isär ett batteri, och kasta det aldrig på elden.• Det kan leda till batteriläckage, brand eller explosion.Använd inte enheten i mer än 4 timmar när luftfuktigheten är hög (80 % relativ luftfuktighet eller mer) och/eller när fönster eller dörrar är öppna.• Det kan göra att kondensvatten i luftkonditioneringen börjar droppa vilket kan blöta ned och förstöra möbler.• Vattenkondensering i luftkonditioneringen kan bidra till att svamp bildas, t.ex. mögelsvamp.Använd inte enheten för specialändamål som t.ex. förvaringsplats för mat, djur, växter, precisionsutrustning eller konstföremål.• Detta kan både orsaka kvalitetsförsämring och skada djur och växter.Utsätt inte förbränningsapparater för direkt luftfl öde.• Det kan ge upphov till ofullständig förbränning.Stoppa aldrig batterier i munnen, de kan sväljas av misstag.• Om ett batteri sväljs kan det leda till kvävning och/eller förgiftning.Innan enheten rengörs, stäng AV den och dra ut elkontakten eller slå FRÅN strömbrytaren.• Det kan orsaka skador eftersom fl äkten roterar inuti med höga hastigheter under drift.Om enheten kommer att stå oanvänd under en lång tid, dra ut elkontakten eller slå FRÅN strömbrytaren.• Enheten kan samla på sig smuts som kan orsaka överhettning eller brand.Byt fjärrkontrollens batterier mot nya av samma typ.• Om ett gammalt batteri används tillsammans med ett nytt kan det uppstå överhettning, läckage eller explosion.Om du får batterivätska på hud eller kläder ska det tvättas bort med rent vatten.• Om batterivätska kommer i kontakt med dina ögon, skölj ögonen noga med rent vatten och sök genast vård.Se till att lokalen är välventilerad när enheten används tillsammans med en förbränningsapparat.• Otillräcklig ventilation kan ge upphov till syrebrist.Slå FRÅN strömbrytaren när åskan går och det fi nns risk för blixtnedslag.• Om åskan slår ner kan enheten förstöras.När luftkonditioneringen har använts i fl era säsonger ska, utöver normal rengöring, också inspektion och underhåll utföras.• Smuts eller damm i enheten kan orsaka en obehaglig lukt, bidra till att svamp bildas, t.ex. mögelsvamp, eller täppa igen avloppet. Detta kan leda till att vatten börjar läcka från inomhusenheten. Kontakta återförsäljaren för inspektion och underhåll eftersom det krävs specialkunskaper.Rör aldrig vid kontakterna med våta händer.• Det kan orsaka elektriska stötar.Rengör inte luftkonditioneringen med vatten. Ställ inte heller ett föremål som innehåller vatten, som t.ex. en blomvas, ovanpå den.• Detta kan orsaka brand eller elektriska stötar.Trampa inte på eller ställ något föremål ovanpå utomhusenheten.• Det kan orsaka skador om du eller föremålet faller. VARNING (Felaktig hantering kan få allvarliga påföljder, däribland allvarlig personskada eller dödsfall.)Apparaten kan användas av barn från 8 år och uppåt och av personer med fysiska, sensoriska eller mentala funktionshinder eller personer som saknar vana och kunskaper om det sker under överinseende eller om de instruerats i hur apparaten används på ett säkert sätt och har förstått de risker som detta bruk medför.Barn får inte leka med apparaten. Rengöring och användarunderhåll får inte utföras av barn om de inte hålls under uppsikt.Använd inte Wi-Fi-gränssnittet nära elektrisk medicinsk utrustning eller personer som har någon medicinsk apparat, som t.ex. en pacemaker eller en ICD (implanterbar defi brillator).• Det kan resultera i en olycka pga. funktionsstörningar i den medicinska utrustningen eller apparaten.Installera inte Wi-Fi-gränssnittet nära automatiska styrenheter som auto-matiska dörrar eller brandlarm.• Det kan resultera i olyckor pga. funktionsstörningar.Vidrör inte Wi-Fi-gränssnittet med våta händer.• Det kan orsaka skada på enheten, elstötar eller brand.Stänk inte vatten på Wi-Fi-gränssnittet och använd det inte i ett badrum.• Det kan orsaka skada på enheten, elstötar eller brand.Om Wi-Fi-gränssnittet tappas, eller hållaren eller kabeln skadas, ska du dra ur nätsladden eller slå FRÅN strömbrytaren.• Det kan orsaka brand eller elektriska stötar. Kontakta din återförsäljare om detta inträffar. FÖRSIKTIGHET (Felaktig hantering kan få påföljder, däribland personskada eller skada på byggnaden.)Kliv inte på en instabil köksstege för att ställa in eller rengöra Wi-Fi-gränssnittet.• Du kan skadas om du ramlar.Använd inte Wi-Fi-gränssnittet nära andra trådlösa enheter, mikrovågsug-nar, bärbara telefoner, eller telefaxmaskiner.• Det kan orsaka funktionsstörningar. För Wi-Fi-gränssnitt JG79Y566L01_10Sv.indd 2 2018/12/29 16:39:07SV-3

DELARNAS NAMN Inomhusenhet Utomhusenhet Utomhusenheternas utseende kan variera.*1 År och månad för tillverkningen anges på namnplåten med specifi kationer.Nödfallskylning COOL Nödfallsvärme HEAT Stopp

FÖRBEREDELSER FÖRE ANVÄNDNING

Före användning: Sätt i väggkontakten och/eller vrid på huvudströmbrytaren. Montera fjärrkontrollens batterier

Ta av frontluckan. För in den negativa polen på de alkaliska AAA-batterierna först. Sätt tillbaka frontluckan.

Tryck på RESET. Ställ in aktuellt klockslag

Tryck på CLOCK. Tryck på CLOCK igen. Ställ in tiden genom att trycka på TIME-knappen eller TIMER-knapparna.Varje tryckning ökar/minskar tiden med 1 minut (10 minuter om knappen hålls intryckt längre). Ställ in dag genom att trycka på DAY-knappen. KASSERING Fig. 1Ställ in temperaturen på: 24°CFläkthastighet: MediumHorisontell lamell: Auto

När fjärrkontrollen inte kan användas... Nödfallsdriften aktiveras när du trycker på nöddriftsknappen (E.O. SW) på inomhusenheten.Varje gång E.O. SW trycks in ändras driften på följande sätt: : Tänd : SläcktDenna produkt från MITSUBISHI ELECTRIC är designad och tillverkad av material och komponenter med hög kvalitet som kan återvinnas och/eller återanvändas.Denna symbol betyder att förbrukade elektriska och elektroniska produkter, bat-terier och ackumulatorer skall sorteras och hanteras separat från hushållsavfall.Om det fi nns en kemisk beteckning tryckt under symbolen (Fig. 1) betyder det att batteriet eller ackumulatorn innehåller en tungmetall med en viss koncentration.Detta anges på följande sätt:Hg: kvicksilver (0,0005%), Cd: kadmium (0,002%), Pb: bly (0,004%)Inom den Europeiska Unionen fi nns det separata insamlingssystem för begag-nade elektriska och elektroniska produkter, batterier och ackumulatorer.Var vänlig lämna denna produkt, batterier och ackumulatorer hos din lokala mottagningsstation för avfall och återvinning.Var snäll och hjälp oss att bevara miljön vi lever i! Obs: Denna symbolmärkning gäller bara i EU-länder.Denna symbol är i enlighet med direktiv 2012/19/EU ar-tikel 14, Information till användarna, och bilaga IX, och/eller direktiv 2006/66/EG artikel 20, Information till slutan-vändarna, och bilaga II.När du vill göra dig av med denna produkt – kontakta återförsäljaren.Luftintag (baktill och på sidan)AvloppsslangLuftutblåsAvloppNamnplåt med specifi kationer *1KöldmedelsrörFunktionsindikeringslampaFjärrkontrollens mottag-ningsfönsterNöddrifts-knapp *2Horisontell lamellLuftintagLuftfi lterFrontpanelLuftutblåsWi-Fi-gränssnitt Värmeväx- lare Luftreningsfi lter(Silverjoniserat luftrenarfi lter, tillval)Namnplåt med specifi kationer *1 JG79Y566L01_10Sv.indd 3 2018/12/29 16:39:08SV SV SV-4 ● BRUKSANVISNING ● SV SV (ON-timer) : Enheten slås PÅ vid den inställda tid- punkten. (OFF-timer) : Enheten stängs AV vid den inställda tidpunkten. Tryck på (Öka) och (Minska) för att ställa in tid på timern. Tryck på för att aktivera veckotimerns inställningsläge. Tryck på och för att välja inställningsdag och nummer. Tryck på , och för att ställa in ON/OFF, tid och temperatur. Tryck på för att avsluta och överföra inställningen för veckotimern. Tryck på för att slå PÅ veckotimern. ( tänds.) Tryck på igen för att stänga AV veckotimern. ( slocknar.) Inställingsknapp TIME (klockslag), TIMER Öka tiden Minska tiden WEEKLY TIMER-knappar Fjärrkontroll SignalsändningsdelSignalens räckvidd: Cirka 6 mEtt eller fl era pip hörs från inomhusenheten när signalen tas emot.TeckenrutaTIME, TIMER-knappar Öka tiden Minska tidenCLOCK-knappRESET-knappLuckaÖppna fjärrkontrollen genom att skjuta ned locket. Skjut ned det ytterligare för att komma åt knapparna för veckoti-merinställning.WEEKLY TIMER-knapparIndikator för batteribyte

FÖRBEREDELSER FÖRE ANVÄNDNING

OFF/ON (stäng av/slå till)-knapp Temperaturknappar Varje tryckning höjer eller sänker temperaturen med 1°C. Knapp för funktionsva (AUTO) (COOL) (DRY) (HEAT) (FAN) Luftfl ödesstyrningsknapp upp-ned Luftfl ödesstyrningsknapp vänster-höger Knapp för styrning av fl äkthastighet (FAN) (AUTO) (Tyst) (Low) (Med.) (High) (Super High)

SVÄNGNING OFF/ON (stäng av/slå till)-knappKnapp för styrning av fl äkthastighet (FAN)Temperaturknap- par Knapp för funk-tionsvalECONO COOL-knapp i-save-knappKnapp för NIGHT MODEPOWERFUL-knappLamellinställnings- (VANE control) knapp WIDE VANE-knapp LONG-knapp LONG-knapp Fläkthastigheten ökar och de horisontala lamellerna fl yttar sig till positionen för LONG-läget. POWERFUL-knapp Fläkthastighet : Särskild hastighet för läget POWERFULHorisontell lamell : Ställ in läge eller läge för nedåtgå-ende luftfl öde vid AUTO-inställning i-save-knapp En enkel hämtningsfunktion gör att du kan hämta en föredragen (förinställd) inställning genom att trycka på knappen en gång. Du kan snabbt gå tillbaka till den föregå-ende inställningen genom att trycka på knappen igen. ECONO COOL-knapp Den aktuella temperaturen och luftströmmens riktning änd-ras automatiskt av mikroprocessorn. Knapp för NIGHT MODE Driftläget NIGHT MODE ändrar ljusstyrkan hos driftindi-katorn, inaktiverar pipljudet och begränsar ljudnivån på utomhusenheten. JG79Y566L01_10Sv.indd 4 2018/12/29 16:39:09SV-5

RENGÖRING Instruktioner:

• Slå ifrån strömmen eller stäng av strömbrytaren före rengöring.• Se till att inte röra vid metalldelarna med händerna.• Använd inte bensen, thinner, polermedel eller insektsmedel.• Använd bara utspädda milda rengöringsmedel.• Använd ej skurborste, hård tvättsvamp eller liknande.• Den horisontella lamellen får ej blötläggas eller sköljas.• Använd inte vatten som är varmare än 50°C.• Utsätt inte delarna för direkt solljus, värme eller eld när de ska torka.• Rengör fl äkten varsamt eftersom den kan spricka eller skadas annars.1. Lyft frontpanelen tills ett “klick” hörs.2. Håll i gångjärnen och dra, för att demontera enligt ovanstående bild.• Torka med en torr, mjuk trasa eller skölj med vatten.• Lägg den inte i blöt i vatten i mer än två timmar. Torka den ordentligt i skuggan innan den monteras.3. Montera frontpanelen genom att följa demon-teringsanvisningarna i omvänd ordning. Stäng frontpanelen ordentligt, och tryck på de ställen som visas av pilarna. Luftfi lter (Luftreningsfilter)
• Rengör varannan vecka • Ta bort smuts genom att dammsuga eller skölja med vatten.• Låt torka ordentligt i skugga när det har tvättats med vatten. Luftreningsfi lter (Silverjoniserat luftrenarfi lter, tillval) Var 3:e månad:• Avlägsna smuts med en dammsugare.När smuts inte kan tas bort med dammsugare:• Blötlägg fi ltret och dess ram i ljummet vatten innan de sköljs.• Låt torka ordentligt i skugga efter tvätt.Varje år:• Byt till ett nytt luftreningsfi lter för bästa prestanda. Artikelnr MAC-2360FT-E Hål Gångjärn Viktigt
• Rengör fi ltren regelbundet för bästa prestanda och för att reducera strömförbrukningen.• Smutsiga fi lter orsakar kondensation i luftkonditioneringen som bidrar till att svamp bildas, t.ex. mögelsvamp. Luftfi l-tren bör därför rengöras varannan vecka. Frontpanel INSTALLATION AV Wi-Fi-GRÄNSSNITT (endast typen VGK) Detta Wi-Fi-gränssnitt kommunicerar statusinformationen och styr kommandona från MELCloud genom anslutning till inomhusenheten. Obs:
• Anslut Wi-Fi-gränssnittet till routern. Ta hjälp av INSTÄLLNINGSMANUAL och SETUP QUICK REFERENCE GUIDE (INSTÄLLNINGSGUIDE MED SNABBREFERENS) som medföljer enheten.• Gå till webbplatsen nedan för att läsa INSTÄLLNINGSMANUALEN. http://www.melcloud.com/Support• För användarhandbok för MELCloud, gå till webbplatsen nedan. http://www.melcloud.com/SupportDenna information är baserad på EU-regel Nr 528/2012MODELLBETECKNINGBehandlad artikel(Namn på delarna)Aktiva substanser(CAS Nr.)EgenskapBruksanvisning(Säkerhetsinstruktioner)MSZ-AP60/71VG FILTERSilvernatriumvätezirkoniumfosfat(265647-11-8)2-octyl-2H-isothiazol-3-one (OIT)(26530-20-1)AntibakteriellAntimögelmedel• Använd denna produkt i enlighet med bruksanvis-ningen och endast för avsedd användning.• Stoppa inte produkten i munnen. Håll barn borta från produkten.MAC-2360FT-E FILTERSilverzinkzeolit(130328-20-0)Antibakteriell• Använd denna produkt i enlighet med bruksanvis-ningen och endast för avsedd användning.• Stoppa inte produkten i munnen. Håll barn borta från produkten.Wi-Fi-gränssnittFrontpanelTryck för att in-stallera i enheten enligt fi lterguiden.Dra för att avlägsna från enheten.Filterguide JG79Y566L01_10Sv.indd 5 2018/12/29 16:39:10● BRUKSANVISNING ● SV-6 SV SV SPECIFIKATIONER Använd ej luftkonditioneringen, och kontakta din återförsäljare i följande fall:• När vatten läcker eller droppar från inomhusenheten.• När indikatorlampan för drift blinkar.• Om säkringen ofta löser ut.
• Signalen från fjärrkontrollen tas inte emot i ett rum där det fi nns ett elektroniskt lysrör av ON/OFF-typ (fl uorescerande lampa/lysrör av invertertyp osv.).

• Luftkonditioneringen kan vid drift störa radio- och TV-mottagningen. En signalförstärkare kan komma att behövas för den utrustning som störs.
• När onormala ljud hörs.• När det uppstår ett köldmedelsläckage. NÄR DU TROR ATT DET HAR UPPSTÅTT PROBLEMV Wi-Fi-gränssnitt Modell MAC-567IFB2-EIngående spänning DC 12,7 V (från inomhusenhet)Effektförbrukning MAX. 2 WStorlek H×B×D (mm) 79×44×18,5Vikt (g) 60 (inklusive kabel)Effektnivå för sändare (MAX.) 17,5 dBm @IEEE 802.11bRF-kanal 1 kanal - 13 kanaler (2 412 - 2 472 MHz)Radioprotokoll IEEE 802.11b/g/n (20)Kryptering AESAutentisering WPA2-PSKProgramvaruversion XX.00För Försäkran om överensstämmelse, gå till webbplatsen nedan.http://www.melcloud.com/SupportInomhus Utomhus Kyla Övre gräns32°C DB23°C WB46°C DB Undre gräns21°C DB15°C WB-10°C DB VärmeÖvre gräns27°C DB 24°C DB18°C WBUndre gräns20°C DB -15°C DB-16°C WB Garanterat arbetsområde Obs: Märkdata Kylning — Inomhus: 27 °C DB, 19 °C WB Utomhus: 35 °C DB Uppvärmning — Inomhus: 20 °C DB Utomhus: 7 °C DB, 6 °C WBDB: Torr lampaWB: Våt lampaModellInomhus MSZ-AP60VG(K) MSZ-AP71VG(K)Utomhus MUZ-AP60VG MUZ-AP71VGFunktionKyla Värme Kyla VärmeStrömförsörjning~ /N, 230 V, 50 HzEffekt kW6,1 6,8 7,1 8,1Ingång kW1,59 1,67 2,01 2,12 Vikt Inomhus kg16 17Utomhus kg40 55Mängd köldmedium (R32) kg1,05 1,50IP-kodInomhusIP 20UtomhusIP 24Tillåtet övertryck drifttryckLP ps MPa 2,77 HP ps MPa 4,17 Ljudnivå (SPL)Inomhus (Super High/High/Med./Low/Tyst)dB(A) 48/45/41/37/29 48/45/41/37/30 49/45/41/37/30 51/45/41/37/30 Utomhus dB(A)56 57 56 55 JG79Y566L01_10Sv.indd 6 2018/12/29 16:39:10ОРИГИНАЛЪТ Е ТЕКСТЪТ НА АНГЛИЙСКИ ЕЗИК
