MSZAP71VG - Oro kondicionavimas MITSUBISHI - Nemokama naudojimo instrukcija

NAUDOJIMO INSTRUKCIJA MSZAP71VG MITSUBISHI

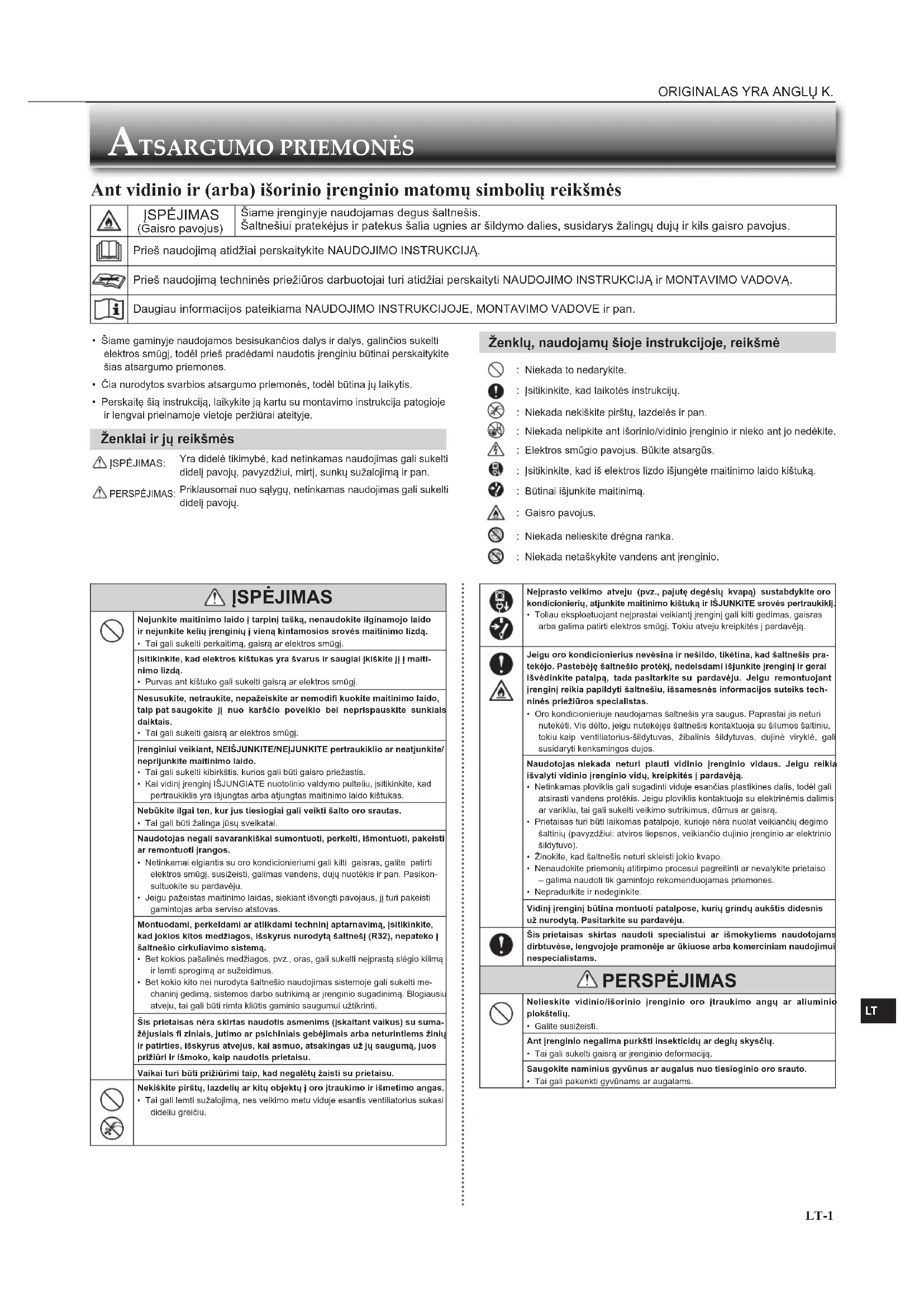

• Šiame gaminyje naudojamos besisukančios dalys ir dalys, galinčios sukelti elektros smūgį, todėl prieš pradėdami naudotis įrenginiu būtinai perskaitykite šias atsargumo priemones.• Čia nurodytos svarbios atsargumo priemonės, todėl būtina jų laikytis.• Perskaitę šią instrukciją, laikykite ją kartu su montavimo instrukcija patogioje ir lengvai prieinamoje vietoje peržiūrai ateityje. Ženklai ir jų reikšmės ĮSPĖJIMAS:Yra didelė tikimybė, kad netinkamas naudojimas gali sukelti didelį pavojų, pavyzdžiui, mirtį, sunkų sužalojimą ir pan. PERSPĖJIMAS:Priklausomai nuo sąlygų, netinkamas naudojimas gali sukelti didelį pavojų. ĮSPĖJIMAS Nejunkite maitinimo laido į tarpinį tašką, nenaudokite ilginamojo laido ir nejunkite kelių įrenginių į vieną kintamosios srovės maitinimo lizdą.• Tai gali sukelti perkaitimą, gaisrą ar elektros smūgį.Įsitikinkite, kad elektros kištukas yra švarus ir saugiai įkiškite jį į maiti-nimo lizdą.• Purvas ant kištuko gali sukelti gaisrą ar elektros smūgį.Nesusukite, netraukite, nepažeiskite ar nemodifi kuokite maitinimo laido, taip pat saugokite jį nuo karščio poveikio bei neprispauskite sunkiais daiktais.• Tai gali sukelti gaisrą ar elektros smūgį.Įrenginiui veikiant, NEIŠJUNKITE/NEĮJUNKITE pertraukiklio ar neatjunkite/neprijunkite maitinimo laido.• Tai gali sukelti kibirkštis, kurios gali būti gaisro priežastis.• Kai vidinį įrenginį IŠJUNGIATE nuotolinio valdymo pulteliu, įsitikinkite, kad pertraukiklis yra išjungtas arba atjungtas maitinimo laido kištukas. Nebūkite ilgai ten, kur jus tiesiogiai gali veikti šalto oro srautas.• Tai gali būti žalinga jūsų sveikatai.Naudotojas negali savarankiškai sumontuoti, perkelti, išmontuoti, pakeisti ar remontuoti įrangos.• Netinkamai elgiantis su oro kondicionieriumi gali kilti gaisras, galite patirti elektros smūgį, susižeisti, galimas vandens, dujų nuotėkis ir pan. Pasikon-sultuokite su pardavėju.• Jeigu pažeistas maitinimo laidas, siekiant išvengti pavojaus, jį turi pakeisti gamintojas arba serviso atstovas.Montuodami, perkeldami ar atlikdami techninį aptarnavimą, įsitikinkite, kad jokios kitos medžiagos, išskyrus nurodytą šaltnešį (R32), nepateko į šaltnešio cirkuliavimo sistemą.• Bet kokios pašalinės medžiagos, pvz., oras, gali sukelti neįprastą slėgio kilimą ir lemti sprogimą ar sužeidimus.• Bet kokio kito nei nurodyta šaltnešio naudojimas sistemoje gali sukelti me-chaninį gedimą, sistemos darbo sutrikimą ar įrenginio sugadinimą. Blogiausiu atveju, tai gali būti rimta kliūtis gaminio saugumui užtikrinti.Šis prietaisas nėra skirtas naudotis asmenims (įskaitant vaikus) su suma-žėjusiais fi ziniais, jutimo ar psichiniais gebėjimais arba neturintiems žinių ir patirties, išskyrus atvejus, kai asmuo, atsakingas už jų saugumą, juos prižiūri ir išmoko, kaip naudotis prietaisu.Vaikai turi būti prižiūrimi taip, kad negalėtų žaisti su prietaisu. Nekiškite pirštų, lazdelių ar kitų objektų į oro įtraukimo ir išmetimo angas.• Tai gali lemti sužalojimą, nes veikimo metu viduje esantis ventiliatorius sukasi dideliu greičiu. Neįprasto veikimo atveju (pvz., pajutę degėsių kvapą) sustabdykite oro kondicionierių, atjunkite maitinimo kištuką ir IŠJUNKITE srovės pertraukiklį.• Toliau eksploatuojant neįprastai veikiantį įrenginį gali kilti gedimas, gaisras arba galima patirti elektros smūgį. Tokiu atveju kreipkitės į pardavėją. Jeigu oro kondicionierius nevėsina ir nešildo, tikėtina, kad šaltnešis pra-tekėjo. Pastebėję šaltnešio protėkį, nedelsdami išjunkite įrenginį ir gerai išvėdinkite patalpą, tada pasitarkite su pardavėju. Jeigu remontuojant įrenginį reikia papildyti šaltnešiu, išsamesnės informacijos suteiks tech-ninės priežiūros specialistas.• Oro kondicionieriuje naudojamas šaltnešis yra saugus. Paprastai jis neturi nutekėti. Vis dėlto, jeigu nutekėjęs šaltnešis kontaktuoja su šilumos šaltiniu, tokiu kaip ventiliatorius-šildytuvas, žibalinis šildytuvas, dujinė viryklė, gali susidaryti kenksmingos dujos.Naudotojas niekada neturi plauti vidinio įrenginio vidaus. Jeigu reikia išvalyti vidinio įrenginio vidų, kreipkitės į pardavėją.• Netinkamas ploviklis gali sugadinti viduje esančias plastikines dalis, todėl gali atsirasti vandens protėkis. Jeigu ploviklis kontaktuoja su elektrinėmis dalimis ar varikliu, tai gali sukelti veikimo sutrikimus, dūmus ar gaisrą.• Prietaisas turi būti laikomas patalpoje, kurioje nėra nuolat veikiančių degimo šaltinių (pavyzdžiui: atviros liepsnos, veikiančio dujinio įrenginio ar elektrinio šildytuvo).• Žinokite, kad šaltnešis neturi skleisti jokio kvapo.• Nenaudokite priemonių atitirpimo procesui pagreitinti ar nevalykite prietaiso – galima naudoti tik gamintojo rekomenduojamas priemones.• Nepradurkite ir nedeginkite.Vidinį įrenginį būtina montuoti patalpose, kurių grindų aukštis didesnis už nurodytą. Pasitarkite su pardavėju.Šis prietaisas skirtas naudoti specialistui ar išmokytiems naudotojams dirbtuvėse, lengvojoje pramonėje ar ūkiuose arba komerciniam naudojimui nespecialistams. PERSPĖJIMAS Nelieskite vidinio/išorinio įrenginio oro įtraukimo angų ar aliuminio plokštelių.• Galite susižeisti.Ant įrenginio negalima purkšti insekticidų ar degių skysčių.• Tai gali sukelti gaisrą ar įrenginio deformaciją.Saugokite naminius gyvūnus ar augalus nuo tiesioginio oro srauto.• Tai gali pakenkti gyvūnams ar augalams. Ženklų, naudojamų šioje instrukcijoje, reikšmė : Niekada to nedarykite. : Įsitikinkite, kad laikotės instrukcijų. : Niekada nekiškite pirštų, lazdelės ir pan. : Niekada nelipkite ant išorinio/vidinio įrenginio ir nieko ant jo nedėkite. : Elektros smūgio pavojus. Būkite atsargūs. : Įsitikinkite, kad iš elektros lizdo išjungėte maitinimo laido kištuką. : Būtinai išjunkite maitinimą. : Gaisro pavojus. : Niekada nelieskite drėgna ranka. : Niekada netaškykite vandens ant įrenginio.

Ant vidinio ir (arba) išorinio įrenginio matomų simbolių reikšmės ĮSPĖJIMAS (Gaisro pavojus)Šiame įrenginyje naudojamas degus šaltnešis.Šaltnešiui pratekėjus ir patekus šalia ugnies ar šildymo dalies, susidarys žalingų dujų ir kils gaisro pavojus.Prieš naudojimą atidžiai perskaitykite NAUDOJIMO INSTRUKCIJĄ.Prieš naudojimą techninės priežiūros darbuotojai turi atidžiai perskaityti NAUDOJIMO INSTRUKCIJĄ ir MONTAVIMO VADOVĄ.Daugiau informacijos pateikiama NAUDOJIMO INSTRUKCIJOJE, MONTAVIMO VADOVE ir pan. JG79Y566L01_22Lt.indd 1 2018-12-27 14:06:37LT-2 Siekiant užtikrinti tinkamą ir saugų naudojimą, prieš pradėdami naudoti įrenginį, atidžiai perskaitykite šią naudojimo instrukciją.

Po išoriniu/vidiniu įrenginiu nestatykite kitų elektros prietaisų ar baldų.• Iš įrenginio gali pradėti lašėti vanduo ir sukelti gedimus ar žalą.Nepalikite įrenginio ant pažeisto montavimo stovo.• Įrenginys gali nukristi ir ką nors sužeisti.Norėdami nuvalyti įrenginį arba juo naudotis, nelipkite ant nestabilaus suoliuko.• Galite nukristi ir susižeisti.Netraukite už maitinimo laido.• Tai gali sukelti laido vijų įtrūkimus ir lemti perkaitimą ar gaisrą.Neįkraukite ir neardykite baterijų, nemeskite jų į ugnį.• Tai gali sukelti nuotėkį iš baterijų, gaisrą ar sprogimą.Esant dideliam drėgnumui (santykinis drėgnumas 80 % ar daugiau) ir (arba) atviriems langams ar durims, neeksploatuokite įrenginio ilgiau nei 4 valandas.• Tai gali sukelti vandens kondensavimąsi įrenginio viduje, kuris gali pradėti lašėti ir sušlapinti ar sugadinti baldus. • Vandens kondensavimasis oro kondicionieriaus viduje gali paskatinti grybelių atsiradimą, pvz., pelėsių.Nenaudokite įrenginio specialiems tikslams, tokiems kaip maisto saugoji-mas, gyvūnų, augalų auginimas ar prietaisų tikslumo palaikymas ir meno kūrinių laikymas.• Tai gali sukelti kokybės pablogėjimą, pakenti augalams ar gyvūnams.Saugokite degimo prietaisus nuo tiesioginio oro srauto.• Tai gali sukelti nevisišką sudegimą.Siekdami išvengti atsitiktinio prarijimo, niekada nedėkite baterijų į burną.• Prarijus bateriją galima užspringti ir (arba) apsinuodyti.Prieš valydami įrenginį, IŠJUNKITE jį ir atjunkite maitinimo kištuką arba IŠJUNKITE pertraukiklį.• Tai gali lemti sužalojimą, nes veikimo metu viduje esantis ventiliatorius sukasi dideliu greičiu.Kai įrenginys bus nenaudojamas ilgą laiką, atjunkite maitinimo kištuką arba IŠJUNKITE pertraukiklį.• Įrenginyje gali kauptis purvas, kuris gali lemti perkaitimą ar gaisrą.Visas nuotolinio valdymo pultelio baterijas keiskite vienu metu, naudokite vienodos rūšies baterijas.• Senas baterijas naudojant su naujomis gali kilti perkaitimas, protėkis ar sprogimas.Jeigu skystis, ištekėjęs iš baterijų, pateko ant odos arba drabužių, kruopš-čiai nuplaukite tas vietas švariu vandeniu.• Jeigu iš baterijų ištekėjusio skysčio pateko į akis, gausiai skalaukite jas švariu vandeniu ir nedelsdami kreipkitės į gydytoją.Jeigu įrenginys veikia kartu su degimo prietaisu, užtikrinkite gerą patalpų vėdinimą.• Nepakankama ventiliacija gali sukelti deguonies trūkumą.Griaudint, atsiradus žaibo iškrovos tikimybei, IŠJUNKITE srovės per-traukiklį.• Žaibo iškrova gali sugadinti įrenginį.Po kelių oro kondicionieriaus naudojimo sezonų, atlikdami įprastus pati-krinimo ir techninės priežiūros darbus papildomai atlikite valymo darbus.• Dulkės ir purvas gali sukelti nemalonius kvapus, skatinti grybelio augimą, pavyzdžiui, pelėsio, ar užkimšti išleidimo lataką, o tai gali sukelti vandens nuotėkį iš vidinio įrenginio. Dėl patikrinimo ir techninio aptarnavimo, kurie reikalauja specifi nių žinių ir įgūdžių, pasikonsultuokite su pardavėju.Nejunkite jungiklių drėgnomis rankomis.• Tai gali sukelti elektros smūgį.Neplaukite oro kondicionieriaus vandeniu ir nedėkite ant jo daiktų kuriuose yra vandens, pavyzdžiui, gėlių vazos.• Tai gali sukelti gaisrą ar elektros smūgį.Nelipkite ant išorinio/vidinio įrenginio ir nieko ant jo nedėkite.• Jei jūs ar kiti daiktai nukris, galima patirti sužalojimų.

SVARBU Nešvarūs fi ltrai sukelia kondensavimąsi įrenginio viduje, tai skatina grybelių augimą (pavyzdžiui, pelėsio). Todėl oro fi ltrus rekomenduojama valyti kas 2 savaites.Prieš paleisdami oro kondicionierių, įsitikinkite, kad horizontalios žaliuzės uždarytos. Paleidus oro kondicionierių su atviromis žaliuzėmis, jos gali negrįžti į tinkamą padėtį. ĮSPĖJIMAS Dėl įrenginio montavimo darbų pasitarkite su pardavėju. • Įrenginio neturi montuoti naudotojas, nes montuojant reikalingos specialios žinios ir įgūdžiai. Netinkamai sumontavus oro kondicionierių, gali įvykti van-dens, dujų nuotėkis, gaisras arba galima patirti elektros smūgį.Oro kondicionieriaus maitinimui turi būti užtikrintas atskiras maitinimo taškas.• Nepritaikytas maitinimo taškas gali sukelti perkaitimą ar gaisrą.Nemontuokite įrenginio ten, kur galimas degių dujų nuotėkis.• Jeigu nutekėjusios dujos kaupiasi aplink išorinį įrenginį, tai gali sukelti spro-gimą.Tinkamai įžeminkite įrenginį.• Nejunkite įžeminimo laido prie dujotiekio, vandentiekio vamzdžių, žaibolaidžio, ar telefono įžeminimo laido. Netinkamas įžeminimas gali sukelti elektros smūgį. PERSPĖJIMAS Priklausomai nuo oro kondicionieriaus buvimo vietos (pvz., labai drėgnos vietos), sumontuokite nuotėkio relę.• Jeigu nuotėkio relė nesumontuota, galima patirti elektros smūgį.Įsitikinkite, kad nutekantis vanduo nubėga tinkamai.• Jeigu nutekėjimo kanalas yra netinkamas, iš vidinio/išorinio įrenginio gali lašėti vanduo, kuris gali sudrėkinti ir sugadinti baldus.Neįprasto veikimo atveju Nedelsdami sustabdykite oro kondicionierių ir pasikonsultuokite su pardavėju. Montuojant ĮSPĖJIMAS (Netinkamas naudojimas gali turėti rimtų pasekmių, įskaitant sunkų suža-lojimą ar mirtį.)Šį prietaisą gali naudoti vaikai nuo 8 metų amžiaus ir asmenys su ribotais fi ziniais, jutiminiais ar protiniais gebėjimais, taip pat asmenys, kuriems trūksta patirties ir žinių, jei jie tai daro su priežiūra arba jiems buvo duotos instrukcijos, kaip saugiai naudoti prietaisą, ir jie supranta su tuo susiju-sius pavojus.Vaikai neturi žaisti su prietaisu. Neleiskite vaikams be priežiūros valyti prietaisą ir atlikti jo techninę priežiūrą.Nenaudokite „Wi-Fi“ sąsajos netoli medicininės elektros įrangos arba žmonių, turinčių medicinos prietaisą, pvz., širdies stimuliatorių arba im-plantuojamą kardioverterį defi briliatorių.• Dėl medicininės įrangos arba įrenginio gedimo gali įvykti nelaimė.Neįrenkite „Wi-Fi“ sąsajos netoli automatinių valdymo įrenginių, pvz., automatinių durų arba priešgaisrinės signalizacijos.• Dėl gedimų gali įvykti nelaimingų atsitikimų.Nelieskite „Wi-Fi“ sąsajos drėgnomis rankomis.• Tai gali sugadinti įrenginį, sukelti elektros smūgį ar gaisrą.Netaškykite vandens ant „Wi-Fi“ sąsajos ar nenaudokite jos vonioje.• Tai gali sugadinti įrenginį, sukelti elektros smūgį ar gaisrą.Numetę „Wi-Fi“ sąsają arba esant pažeistam laikikliui ar laidui, atjunkite maitinimo kištuką arba IŠJUNKITE srovės pertraukiklį.• Tai gali sukelti gaisrą ar elektros smūgį. Tokiu atveju kreipkitės į pardavėją. PERSPĖJIMAS (Netinkamas naudojimas gali turėti pasekmių, įskaitant sužalojimą ar žalą pastatui.)Norėdami nustatyti arba išvalyti „Wi-Fi“ sąsają, nelipkite ant nestabilių laiptelių.• Galite nukristi ir susižeisti.Nenaudokite „Wi-Fi“ sąsajos netoli kitų belaidžių įrenginių, mikrobangų krosnelių, belaidžių telefonų ar faksimilių.• Tai gali sukelti trikdžių. „Wi-Fi“ sąsajai JG79Y566L01_22Lt.indd 2 2018-12-27 14:06:37LT-3

Jūsų MITSUBISHI ELECTRIC gaminys suprojektuotas ir pagamintas iš aukštos kokybės medžiagų ir komponentų, kuriuos galima perdirbti ir (arba) naudoti pakartotinai.Šis simbolis reiškia, kad nebenaudojama elektros ir elektroninė įranga, baterijos ir akumuliatoriai turi būti šalinami atskirai nuo namų ūkio atliekų.Jei cheminis simbolis išspausdintas už simbolio (Fig. 1), šis cheminis simbolis reiškia, kad baterijoje arba akumuliatoriuje yra tam tikros koncentracijos sunkiojo metalo. Apie tai bus nurodyta tokiu būdu: Hg: gyvsidabris (0,0005 %), Cd: kadmis (0,002 %), Pb: švinas (0,004 %) Europos Sąjungoje veikia atskiri atliekų surinkimo punktai, skirti elektros ir elek-troniniams gaminiams, baterijoms ir akumuliatoriams.Šią įrangą, baterijas ir akumuliatorius tinkamai šalinkite vietiniame atliekų surin-kimo punkte/perdirbimo centre.Padėkite mums saugoti aplinką, kurioje gyvename! Pastaba. Šio simbolio ženklas skirtas tik ES šalims.Šio simbolio ženklas atitinka direktyvos 2012/19/ES 14 straipsnį „Informacija naudotojams“ ir IX priedą, ir (arba) direktyvos 2006/66/EB 20 straipsnį „Informacija galuti-niams naudotojams“ bei II priedą.

VISŲ DALIŲ PAVADINIMAI

Išorinio įrenginio išvaizda gali skirtis.*1 Pagaminimo metai ir mėnuo nurodyti specialioje pavadinimo plokštelėje.

PRIEŠ PRADEDANT EKSPLOATACIJĄ

Prieš pradėdami: įkiškite maitinimo laido kištuką į maitinimo lizdą ir (arba) įjunkite srovės pertraukiklį. Nuotolinio valdymo pultelio baterijų įdėjimas

Nuimkite priekinį dangtelį. Pirmiausia įdėkite nei-giamą AAA šarminių baterijų polių. Uždėkite priekinį dangtelį.

Spauskite RESET. Dabartinio laiko nustatymas

Paspauskite CLOCK. Dar kartą paspauskite CLOCK. Norėdami nustatyti laiką spauskite mygtukus TIME arba TIMER. Kiekvienas paspaudimas pa-didins/sumažins laiką 1 minute (ilgiau laikant nuspaudus, 10 minučių). Dienai nustatyti pa-spauskite mygtuką DAY.Prireikus šalinti šį gaminį, pasitarkite su pardavėju.Fig. 1

Kada nuotolinio valdymo pultelio naudoti negalima... Avarinį veikimą galima aktyvinti paspaudus avarinį jungiklį (E.O. SW) ant vidinio įrenginio.Kaskart paspaudus E.O. SW, veikimas keičiasi tokia tvarka:Avarinis COOL Avarinis HEAT Stabdyti : Šviečia : NešviečiaNustatyta temperatūra: 24 °CVentiliatoriaus greitis: VidutinisHorizontalios žaliuzės: AutomatinisOro paėmimas (gale ir šone)Šaltnešio vamzdžiaiNutekėjimo žarnaOro išmetimasNuotekų išmetimo angaSpeciali pavadinimo plokštelė *1 ŠALINIMAS Vidinis įrenginys Išorinis įrenginys Avarinis jungiklis *2„Wi-Fi“ sąsajaŠilumokaitisPriekinis skydelisOro fi ltras Oro valymo fi ltras(sidabro jonizuo-tas oro valymo fi ltras, pasirenka-masis)Oro paėmimasHorizontalios žaliuzėsOro išmetimasSpeciali pavadinimo plokštelė *1Veikimo indikatoriaus lemputėNuotolinio valdymo signalų priėmimo skyrius JG79Y566L01_22Lt.indd 3 2018-12-27 14:06:38LT-4 ● NAUDOJIMO INSTRUKCIJA ●

IŠJUNGIMO/ĮJUNGIMO (sustabdyti/paleisti) mygtukas LAIKO, LAIKMAČIO nustatymo mygtukas Laiko didinimas Laiko mažinimas (ĮJUNGIMO laikmatis) : Įrenginys ĮSIJUNGIA nustatytu laiku. (IŠJUNGIMO laikmatis) : įrenginys IŠSIJUNGIA nustatytu laiku. Norėdami nustatyti laikmatį, spauskite (padidinti) ir (sumažinti).

SAVAITINIO LAIKMAČIO

nustatymo mygtukai Norėdami įjungti savaitinio laikmačio nustatymo režimą, paspauskite

Norėdami pasirinkti nustatymo dieną ir numerį, paspauskite ir . Norėdami nustatyti ĮJUNGIMĄ/IŠJUNGIMĄ, laiką ir tempera- tūrą, spauskite , ir . Norėdami užbaigti ir nusiųsti savaitinio laikmačio nustatymus, spauskite

Norėdami ĮJUNGTI savaitinį laikmatį, spauskite

šviečia.) Norėdami IŠJUNGTI savaitinį laikmatį, dar kartą paspauskite . ( nustoja šviesti.) Režimo pasirin-kimo mygtukasECONO COOL mygtukas„i-save“ mygtukasNAKTINIO REŽIMO mygtukas Temperatūros mygtukai Kiekvienas paspaudimas padidina arba sumažina tempera-tūrą 1 °C. Režimo pasirinkimo mygtukas Oro srauto viršun-žemyn valdymo mygtukas Oro srauto kairėn-dešinėn valdymo mygtukas VENTILIATORIAUS greičio valdymo mygtukas

AUTOMATINIS ) (1) (2) (3) (4) (5) ( SIŪBAVIMAS (AUTOMATINIS) (VĖSINIMAS) (DŽIOVINIMAS) (ŠILDYMAS) (VENTILIATORIAUS) (Automatinis) (Tylus) (Žemas) (Vidutinis) (Aukštas) (Labai aukštas) POWERFUL mygtukasŽALIUZIŲ valdymo mygtukasPLAČIŲ ŽALIUZIŲ mygtukasLONG mygtukas SIŪBAVIMAS

LONG mygtukas Ventiliatoriaus greitis padidėja, o horizontali žaliuzė pajuda į LONG režimo padėtį. POWERFUL mygtukas Ventiliatoriaus greitis : Išskirtinis režimo POWERFUL greitisHorizontalios žaliuzės : kai naudojama nuostata AUTO, nustatykite padėtį arba žemyn nukreipto oro srauto padėtį. „i-save“ mygtukas Supaprastinta nustatymo funkcija leidžia įjungti pagei-daujamus (iš anksto nustatytus) nustatymus vieną kartą paspaudus . Dar kartą paspaudus iš karto grįšite prie ankstesnių nustatymų. ECONO COOL mygtukas Nustatytą temperatūrą ir oro srauto kryptį automatiškai keičia mikroprocesorius. NAKTINIO REŽIMO mygtukas NIGHT MODE veikimo režimas pakeičia veikimo indikato-riaus šviesumą, išjungia pypsėjimą ir riboja išorinio įrenginio skleidžiamo triukšmo lygį.Signalo perdavimo dalisSignalo atstumas: apie 6 m.Pyptelėjimas (-ai), girdimas (-i) iš vidinio įrenginio, reiškia, kad signalas yra priimtas.LAIKO, LAIKMAČIO nustatymo mygtukai Laiko didinimas Laiko mažinimasDangtelisNorėdami atidaryti nuotolinio valdymo pul-telį, pastumkite dangtelį žemyn. Atidarę galė-site naudoti savaitinio laikmačio mygtukus.SAVAITINIO LAIKMA-ČIO nustatymo mygtukaiIŠJUNGIMO/ĮJUNGI-MO (sustabdyti/paleisti) mygtukasVENTILIATORIAUS greičio valdymo mygtukasVeikimo ekrano dalisTemperatū-ros mygtukai JG79Y566L01_22Lt.indd 4 2018-12-27 14:06:39LT-5

• Nustatykite ryšį tarp „Wi-Fi“ ir maršruto parinktuvo. Žr. kartu su įrenginiu gautus SĄRANKOS VADOVĄ ir SĄ-RANKOS GREITOS PERŽIŪROS VADOVĄ.• Norėdami gauti SĄRANKOS VADOVĄ, apsilankykite toliau pateiktoje žiniatinklio svetainėje. http://www.melcloud.com/Support• Norėdami gauti „MELCloud“ naudotojo vadovą, apsilankykite toliau pateiktoje žiniatinklio svetainėje. http://www.melcloud.com/Support„Wi-Fi“ sąsaja Instrukcijos

• Prieš valydami, išjunkite elektros energijos tiekimą arba pertraukiklį.• Elkitės atsargiai, rankomis nelieskite metalinių dalių.• Nenaudokite benzino, skiediklio, poliravimo miltelių ar insekticidų.• Naudokite tik atskiestus švelnius valiklius.• Nenaudokite šveitimo šepečio, kietos kempinės ar pan.• Nemirkykite ar neskalaukite horizontalios žaliuzės.• Nenaudokite karštesnio kaip 50 °C vandens.• Džiovindami dalis neveikite jų tiesioginiais saulės spinduliais, karščiu ar ugnimi.• Pernelyg nespauskite ventiliatoriaus, nes gali atsirasti įtrūkimų arba jis gali lūžti. Oro fi ltras (oro valymo fi ltras)
• Valykite kas 2 savaites • Pašalinkite purvą dulkių siurbliu arba išskalaukite vandeniu.• Išplovę vandeniu, gerai išdžiovinkite pavėsyje.Ši informacija pagrįsta REGLAMENTU (ES) Nr. 528/2012MODELIO PAVADINIMASApdorotas gaminys(Dalies pavadinimas)Aktyviosios medžiagos(CAS Nr.)NuosavybėNaudojimo instrukcija(Saugaus tvarkymo informacija)MSZ-AP60/71VG FILTRASSidabro natrio vandenilio cirkonio fosfatas(265647-11-8)2-oktil-2H-izotiazol-3-vienas (OIT) (26530-20-1)Antibakterinis Priešgrybelinis• Šį gaminį naudokite pagal naudojimo instrukcijos nurodymus ir tik pagal numatytąją paskirtį.• Nedėkite į burną. Laikykite vaikams nepasiekiamoje vietoje.MAC-2360FT-E FILTRASSidabro cinko ceolitas(130328-20-0)Antibakterinis• Šį gaminį naudokite pagal naudojimo instrukcijos nurodymus ir tik pagal numatytąją paskirtį.• Nedėkite į burną. Laikykite vaikams nepasiekiamoje vietoje.Prisijungdama prie vidinio įrenginio, ši „Wi-Fi“ sąsaja perduoda būsenos informaciją ir valdo komandas iš „MELCloud“.Priekinis skydelis1. Kelkite priekinį skydelį, kol išgirsite „trakštelėjimą“.2. Laikykite už vyrių ir traukite, kaip parodyta aukščiau esančiame paveikslėlyje.• Valykite sausu, švelniu audiniu arba praskalaukite vandeniu.• Nemirkykite vandenyje ilgiau kaip dvi valandas.• Prieš įdėdami, gerai išdžiovinkite.3. Priekinį skydelį įdėkite laikydamiesi nuėmimo pro-cedūros atvirkščia tvarka. Gerai uždarykite priekinį skydelį ir paspauskite rodyklėmis nurodytas vietas. Oro valymo fi ltras (sidabro jonizuotas oro valymo fi ltras, pasirenkamasis) Svarbu
• Norėdami užtikrinti geriausią veikimą ir sumažinti ener-gijos suvartojimą, reguliariai valykite fi ltrus.• Nešvarūs fi ltrai sukelia kondensavimąsi įrenginio viduje, tai skatina grybelių augimą (pavyzdžiui, pelėsio). Todėl oro fi ltrus rekomenduojama valyti kas 2 savaites.Kas 3 mėnesius:• dulkių siurbliu išvalykite purvą.Jeigu purvo neišeina pašalinti dulkių siurbliu:• prieš skalaudami fi ltrą ir jo rėmą sudrėkinkite drungnu vandeniu;• išplovę, gerai išdžiovinkite pavė-syje.Kas metus:• pakeiskite fi ltrą nauju, tai užti-krins efektyvų veikimą.• Dalies numeris MAC-2360FT-E Paspauskite, kad įtvirtintumėte į įrenginį išilgai fi ltro kreipiklio.Filtro kreipiklisNorėdami išimti iš įrenginio, traukite. Priekinis skydelis Anga Vyris JG79Y566L01_22Lt.indd 5 2018-12-27 14:06:40LT-6 ● NAUDOJIMO INSTRUKCIJA ●

SPECIFIKACIJOS „Wi-Fi“ sąsaja Modelis MAC-567IFB2-EĮvedama įtampa Nuolatinė srovė 12,7 V (iš vidinio įrenginio)Galios sąnaudos MAKS. 2 WDydis A×P×G (mm) 79×44×18,5Svoris (g) 60 (įskaitant kabelį)Siųstuvo galios lygis (MAKS.) 17,5 dBm @IEEE 802.11bRF kanalas 1–13 kan. (2412–2472 MHz)Radijo protokolas IEEE 802.11b/g/n (20)Šifravimas AESAutentifi kavimas WPA2-PSKPrograminės įrangos versija XX.00Norėdami gauti Atitikties deklaraciją, apsilankykite toliau pateiktoje žiniatinklio svetainėje.http://www.melcloud.com/SupportToliau nurodytais atvejais nustokite naudoti oro kondicionierių ir pasikonsultuokite su pardavėju• Kai iš vidinio įrenginio laša arba bėga vanduo.• Kai mirksi veikimo indikatoriaus lemputė.• Kai dažnai išsijungia srovės pertraukiklis.

• Nuotolinio valdymo pultelio signalas nėra priimamas patalpoje, kurioje yra naudojamos fl uorescencinės lempos su elektroniniu paleidimo balastu (fl uorescencinės lempos su keitikliais ir pan.).
• Oro kondicionieriaus veikimas trukdo priimti radijo ar televizijos signalą. Veikiamam prietaisui gali būti reikalingas signalo stiprintuvas.
• Kai girdisi neįprasti garsai.• Kai pastebima, kad prateka šaltnešis.

JEIGU MANOTE, KAD ĮVYKO GEDIMAS

Garantuojamas veikimo diapazonas Vidinis IšorinisVėsinimasViršutinė riba32 °C DB23 °C WB46 °C DB Apatinė riba21 °C DB15 °C WB–10 °C DB ŠildymasViršutinė riba27 °C DB 24 °C DB18 °C WBApatinė riba20 °C DB –15 °C DB–16 °C WBModelisVidinis MSZ-AP60VG(K) MSZ-AP71VG(K)Išorinis MUZ-AP60VG MUZ-AP71VG Funkcija Vėsinimas Šildymas Vėsinimas Šildymas Maitinimas ~ /N, 230 V, 50 Hz Galia kW 6,1 6,8 7,1 8,1 Įvestis kW 1,59 1,67 2,01 2,12 Svoris Vidinis kg 16 17 Išorinis kg 40 55 Šaltnešio užpildymo tūris (R32) kg 1,05 1,50 IP kodasVidinis IP 20Išorinis IP 24Leistinasis didžiausias veikimo slėgisŽS ps MPa 2,77AS ps MPa 4,17Triukšmo lygis (SPL)Viduje (Labai aukštas/Aukštas/Vidutinis/Žemas/Tylus) dB(A) 48/45/41/37/29 48/45/41/37/30 49/45/41/37/30 51/45/41/37/30 Išorinis dB(A) 56 57 56 55 DB: sausas termometrasWB: drėgnas termometras Pastaba. Veikimo sąlyga Vėsinimas — Vidinis įrenginys: 27 °C DB, 19 °C WB Išorinis įrenginys: 35 °C DB Šildymas — Vidinis įrenginys: 20 °C DB Išorinis įrenginys: 7 °C DB, 6 °C WB JG79Y566L01_22Lt.indd 6 2018-12-27 14:06:40HR-1
