BRUKSANVISNING MSZAP71VG MITSUBISHI

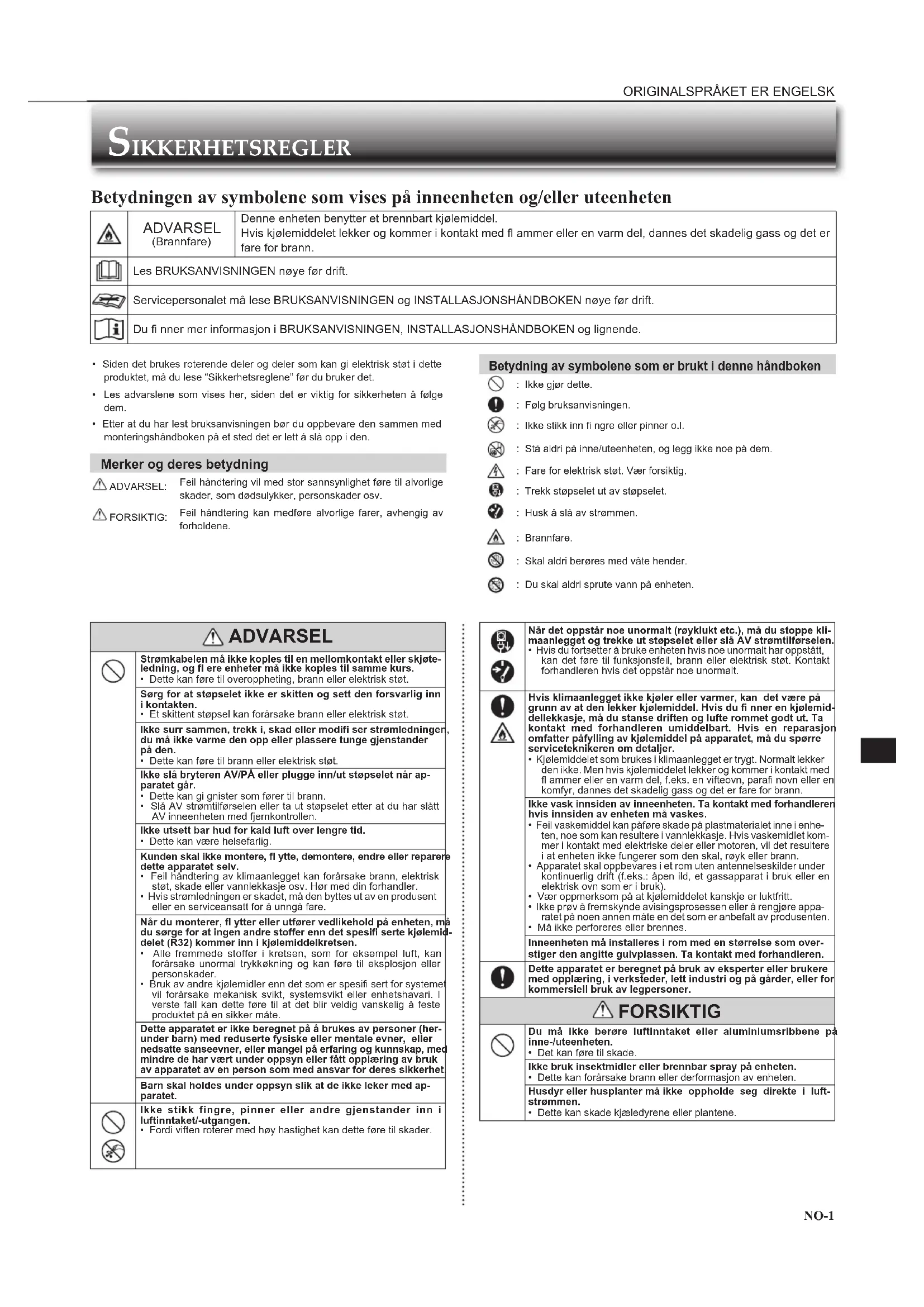

• Etter at du har lest bruksanvisningen bør du oppbevare den sammen med monteringshåndboken på et sted det er lett å slå opp i den. Merker og deres betydning ADVARSEL:Feil håndtering vil med stor sannsynlighet føre til alvorlige skader, som dødsulykker, personskader osv. FORSIKTIG:Feil håndtering kan medføre alvorlige farer, avhengig av forholdene. Når det oppstår noe unormalt (røyklukt etc.), må du stoppe kli-maanlegget og trekke ut støpselet eller slå AV strømtilførselen.• Hvis du fortsetter å bruke enheten hvis noe unormalt har oppstått, kan det føre til funksjonsfeil, brann eller elektrisk støt. Kontakt forhandleren hvis det oppstår noe unormalt. Hvis klimaanlegget ikke kjøler eller varmer, kan det være på grunn av at den lekker kjølemiddel. Hvis du fi nner en kjølemid-dellekkasje, må du stanse driften og lufte rommet godt ut. Ta kontakt med forhandleren umiddelbart. Hvis en reparasjon omfatter påfylling av kjølemiddel på apparatet, må du spørre serviceteknikeren om detaljer.• Kjølemiddelet som brukes i klimaanlegget er trygt. Normalt lekker den ikke. Men hvis kjølemiddelet lekker og kommer i kontakt med fl ammer eller en varm del, f.eks. en vifteovn, parafi novn eller en komfyr, dannes det skadelig gass og det er fare for brann.Ikke vask innsiden av inneenheten. Ta kontakt med forhandleren hvis innsiden av enheten må vaskes.• Feil vaskemiddel kan påføre skade på plastmaterialet inne i enhe-ten, noe som kan resultere i vannlekkasje. Hvis vaskemidlet kom-mer i kontakt med elektriske deler eller motoren, vil det resultere i at enheten ikke fungerer som den skal, røyk eller brann.• Apparatet skal oppbevares i et rom uten antennelseskilder under kontinuerlig drift (f.eks.: åpen ild, et gassapparat i bruk eller en elektrisk ovn som er i bruk).• Vær oppmerksom på at kjølemiddelet kanskje er luktfritt.• Ikke prøv å fremskynde avisingsprosessen eller å rengjøre appa-ratet på noen annen måte en det som er anbefalt av produsenten.• Må ikke perforeres eller brennes.Inneenheten må installeres i rom med en størrelse som over-stiger den angitte gulvplassen. Ta kontakt med forhandleren.Dette apparatet er beregnet på bruk av eksperter eller brukere med opplæring, i verksteder, lett industri og på gårder, eller for kommersiell bruk av legpersoner. FORSIKTIG Du må ikke berøre luftinntaket eller aluminiumsribbene på inne-/uteenheten.• Det kan føre til skade.Ikke bruk insektmidler eller brennbar spray på enheten.• Dette kan forårsake brann eller derformasjon av enheten.Husdyr eller husplanter må ikke oppholde seg direkte i luft-strømmen.• Dette kan skade kjæledyrene eller plantene. Betydning av symbolene som er brukt i denne håndboken : Ikke gjør dette. : Følg bruksanvisningen. : Ikke stikk inn fi ngre eller pinner o.l. : Stå aldri på inne/uteenheten, og legg ikke noe på dem. : Fare for elektrisk støt. Vær forsiktig. : Trekk støpselet ut av støpselet. : Husk å slå av strømmen. : Brannfare. : Skal aldri berøres med våte hender. : Du skal aldri sprute vann på enheten. SIKKERHETSREGLER Betydningen av symbolene som vises på inneenheten og/eller uteenheten ADVARSEL (Brannfare)Denne enheten benytter et brennbart kjølemiddel.Hvis kjølemiddelet lekker og kommer i kontakt med fl ammer eller en varm del, dannes det skadelig gass og det er fare for brann.Les BRUKSANVISNINGEN nøye før drift.Servicepersonalet må lese BRUKSANVISNINGEN og INSTALLASJONSHÅNDBOKEN nøye før drift.Du fi nner mer informasjon i BRUKSANVISNINGEN, INSTALLASJONSHÅNDBOKEN og lignende. JG79Y566L01_13No.indd 1 2018/12/27 9:50:42NO NO For å kunne bruke denne enheten på en korrekt og trygg måte må først lese denne bruksanvisningen. NO-2 NO NO SIKKERHETSREGLER Du må ikke sette andre elektriske apparater eller møbler under inne-/uteenheten.• Det kan dryppe vann på dem fra enheten og dette kan føre til at de ødelegges eller svikter.Ikke monter enheten på en festebrakett som er ødelagt.• Enheten kan falle ned å forårsake en skade.Ikke stå på en ustabil benk e.l. når du betjener eller rengjør enheten.• Fallulykker kan være skadelige.Ikke trekk ut støpselet ved å trekke i ledningen.• Deler av kjerneledningen kan gå i stykker, noe som kan forårsake overoppheting og brann.Du må ikke prøve å lade eller ta fra hverandre batteriene og ikke la dem brenne.• Dette kan føre til lekkasjer, brann eller eksplosjoner.Ikke bruk enheten i mer enn 4 timer i høy fuktighet (80 % relativ luftfuktighet eller mer) og/eller med åpne vinduer eller ytterdør.• Dette kan føre til at vann kondenseres i klimaanlegget og drypper ned og skader møblene.• Vannkondensering i klimaanlegget kan bidra til dannelse av sopp, som f.eks. mugg.Ikke bruk enheten til spesielle formål, som oppbevaring av mat, ale opp dyr, dyrke planter eller bevaring av presisjonsinstru-menter eller kunstgjenstander.• Dette kan føre til forringelse av kvaliteten, eller være skadelig for dyr og planter.Forbrenningsapparater må ikke stå direkte i luftstrømmen.• Dette kan forårsake ufullstendig forbrenning.Aldri plasser batteri i munnen, da dette kan medføre en risiko for at du svelger batteriet ved et uhell. Hvis du svelger et batteri, kan du risikere kvelning og/eller forgiftning.Når enheten skal rengjøres, må du slå den AV og trekke ut støpselet eller slår AV strømtilførselen.• Fordi viften roterer med høy hastighet kan dette føre til skader.Når enheten ikke skal brukes over lengre tid, må du trekke ut støpselet eller slå AV strømtilførselen. Enheten kan samle skitt, som kan føre til overoppheting eller brann.Skift ut alle batteriene i fjernkontrollen med nye batterier av samme type.• Bruk av et gammelt batteri sammen med et nytt kan føre til var-meutvikling, lekkasje eller eksplosjon.Hvis det kommer væske fra batteriene på huden eller klærne, må du vaske dem grundig med rent vann.• Hvis du får batterivæske i øynene, må du skylle grundig med rent vann og søke legehjelp øyeblikkelig.Luft godt hvis du bruker enheten sammen med et forbren-ningsapparat.• Utilstrekkelig ventilasjon kan forårsake oksygenmangel.Slå AV strømtilførselen hvis du hører torden og det er mulighet for lynnedslag.• Enheten kan bli skadet ved lynnedslag.Når klimaanlegget har vært i bruk i fl ere sesonger, må den undersøkes og vedlikeholdes i tillegg til normal rengjøring.• Skitt eller støv i enheten kan lage en ubehagelig lukt, bidra til dannelse av sopp, som mugg, eller stoppe til dreneringen, noe som kan føre til at det lekker vann fra inneenheten. Inspeksjon og vedlikehold krever spesialkompetanse. Be forhandleren om å gjøre det. Bryterne må ikke betjenes med våte hender.• Det kan føre til elektrisk støt.Ikke vask klimaanlegget med vann. Du må heller ikke plassere en gjenstand på den som inneholder vann, som for eksempel en blomstervase.• Dette kan føre til brann eller elektrisk støt.Du må ikke trå på eller plassere noen gjenstand på uteenheten.• Fallulykker kan være skadelige, både for deg og gjenstanden. ADVARSEL Kontakt forhandleren for å få installert klimaanlegget. • Den kan ikke monteres av brukeren, siden monteringen krever spesialkompetanse. Hvis apparatet monteres feil, kan det føre til vannlekkasje, brann eller elektrisk støt.Apparatet må ha sin egen strømforsyning.• En delt strømforsyning kan forårsake overoppheting eller brann.Ikke monter enheten der det er fare for lekkasje av brennbar gass.• Hvis det lekker gass som samler seg opp rundt uteenheten, kan det føre til eksplosjon.Jord enheten forsvarlig.• Ikke jord enheten til gassrør, vannrør, lynavleder eller jordledning på telefonanlegget. FORSIKTIG Monter jordfeilbryter, avhengig av plasseringen av klimaanleg-get (fuktige steder etc.).• Hvis jordfeilbryter ikke monteres, kan dette føre til elektrisk støt.Dreneringen må være fullstendig.• Hvis dreneringen ikke er fullstendig, kan det dryppe vann fra enheten. Dette kan føre til fuktskader på møbler.Hvis det oppstår noe unormalt Slutt å bruke klimaanlegget øyeblikkelig og kontakt forhandleren. For installasjon VIKTIG Skitne fi ltere kan forårsake kondensering i klimaanlegget, som igjen kan bidra til dannelse av sopp, som f.eks. mugg. Det anbefales derfor at du rengjør luftfi ltrene hver 2. uke. Før du bruker enheten, må du sørge for at de horisontale spjeldene er lukket. Hvis du bruker enheten mens de horisontale spjeldene er åpne, kan det hende de ikke går tilbake til riktig posisjon. ADVARSEL (Feilaktig håndtering kan få alvorlige konsekvenser, inkludert alvorlig skade eller død.)Dette utstyret kan brukes av barn fra 8 år og oppover og av personer med reduserte fysiske, sensoriske eller mentale evner eller med manglende erfaring eller kunnskap, hvis de er under oppsyn eller har fått instruksjon i sikker bruk av utstyret og forstår farene som er involvert.Barn må ikke leke med apparatet. Rengjøring og brukervedlike-hold må ikke gjøres av barn uten tilsyn.Ikke bruk Wi-Fi-enheten i nærheten av medisinsk elektrisk utstyr eller personer med medisinske apparater som pacemaker eller intern defi brillator.• Det kan forårsake en ulykke som følge av funksjonsfeil i det medisinske utstyret eller enheten.Wi-Fi-enheten skal ikke installeres i nærheten av automatiske styringsenheter som automatiske døråpnere eller brannalarmer.• Det kan føre til ulykker pga. funksjonsfeil.Du skal ikke berøre Wi-Fi-enheten med våte hender.• Det kan føre til skade på enheten, elektrisk støt eller brann.Du skal ikke sprute vann på Wi-Fi-enheten eller bruke den på badet.• Det kan føre til skade på enheten, elektrisk støt eller brann.Hvis Wi-Fi-enheten faller ned eller hvis holderen eller kabelen er blitt skadet, skal du trekke ut støpselet eller slå AV strøm-bryteren.• Det kan føre til brann eller elektrisk støt. Kontakt forhandleren. FORSIKTIG (Feilaktig håndtering kan få konsekvenser, bl.a. personskader eller skader på bygningen.)Du skal ikke stå på en ustødig gardintrapp når du skal konfi gu-rere eller rengjøre Wi-Fi-enheten.• Det kan føre til personskade hvis du faller ned.Ikke bruk Wi-Fi-enheten i nærheten av andre trådløse enheter, mikrobølgeovner, trådløse telefoner eller faksmaskiner. Det kan føre til funksjonsfeil. For Wi-Fi-grensesnitt JG79Y566L01_13No.indd 2 2018/12/27 9:50:42NO-3

UtendørsenhetInnendørsenhet Før bruk: Sett strømpluggen inn i kontakten og/eller slå på kretsbryteren. Sett batterier i fjernkontrollen

Fjern frontdekselet. Sett inn de alkaliske AAA-batteriene med den negative polen først. Sett på frontdekselet. Trykk på RESET. Still tiden

Trykk på CLOCK. Trykk på CLOCK igjen. Trykk på enten TIME-knappen eller TIMER-knappene for å stille inn klokkeslett. Hvert trykk øker/reduserer klokkeslettet med 1 minutt (10 minutter med lengre trykk). Trykk på DAY-knap-pen for å angi dag. AVHENDING Fig. 1 Merk: Dette symbolet gjelder bare for EU-land.Dette symbolet er i henhold til EU-direktiv 2012/19/EU, artikkel 14, informasjon til brukere og tillegg IX, og/eller EC-direktiv 2006/66/EC, artikkel 20, informasjon til slutt-brukere, og tillegg II.Spør forhandleren om hvordan du skal kaste dette produktet.

Angitt temperatur: 24°CViftehastighet : MediumHorisontalt spjeld : Auto

Når det ikke er mulig å bruke fjernkontrollen... Til nød kan drift av enheten startes ved å trykke på nøddriftsbryteren (E.O. SW) på inneenhe- ten. Hver gang du trykker på E.O. SW skifter driftsmodus i følgende rekkefølge: : Lyser : Lyser ikkeLuftinntak (bak og side)Produktets navneplate *1Rørledning for kjølemiddelDreneringsslangeLuftutgangAvløpsrørUteenheten kan ha et annet utseende.*1 Produksjonsår og -måned er angitt på produktets navneplate.Emergency COOL (nødavkjøling)Emergency HEAT (nødoppvarming)StoppDriftsindikatorlampeMottaker for fjernkontrolNøddrifts-bryter *2Horisontalt spjeldLuftinntakLuftutgangWi-Fi-grensesnitt Varme-vekslerProduktets navneplate *1Luftfi lterLuftrengjøringsfi lter (Sølvionisert luftrensefi lter, ekstrautstyr)Frontpanel JG79Y566L01_13No.indd 3 2018/12/27 9:50:43NO NO ● BRUKSANVISNING ● NO-4 NO NO

KLARGJØRING FØR BRUK

OFF/ON (stopp/drift)-knapp Driftsvalgknapp Trykk på for å stille inn uketimeren. Trykk på og for å angi dag og nummer. Trykk på , , og for å stille inn ON/OFF, klok- keslett og temperatur. Trykk på for å fullføre og overføre innstillingen for uke- timeren. Trykk på for å slå uketimeren på (ON). ( lyser.) Trykk på en gang til for å slå av uketimeren (OFF). ( slukkes.) TID, innstillingsknapp for TIMER Øk tid Reduser tid Knapper for innstilling av UKETIMER Temperaturknapper Hvert trykk hever eller senker temperaturen med 1°C. Knapp for viftehastighet Kontrollknapp for venstre-høyre luftstrøm Kontrollknapp for opp-ned luftstrøm Fjernkontroll (AUTO) (1) (2) (3) (4) (5) (SVINGE) (tidsur PÅ): Enheten vil bli slått PÅ på det angitte tids- punktet. (tidsur AV): Enheten vil bli slått AV på det angitte tids- punktet. Trykk på (øke) og (redusere) for å sette tidspun- ket for tidsuret. NATTMO-DUS-knappSignalsendedelSignaldistanse: Omtrent 6 mDu hører lydsignal(er) fra inneenheten når signalet mottas.Betjenings-skjermdelOFF/ON (stopp/drift)-knappTempera-turknapperDriftsvalgknappECONO COOL-knapp Knapp for viftehas-tighet TIME, knapper for innstilling av TIMER Øk tid Reduser tidCLOCK-knappRESET-knapp Lokk Skyv dekselet nedover for å åpne fjernkontrollen. Skyv det lenger nedover for å få tilgang til uketi-merknappene.i-save-knappKnapper for innstil-ling av UKETIMERBatteriskiftindikator (AUTO) (COOL) (DRY) (HEAT) (FAN) (AUTO) (Stille) (Lav) (Med.) (Høy) (Ekstra høy)Knapp for SPJELD-styringWIDE VANE-knapp (bredt spjeld)POWERFUL (KRAFTIG) -knappLONG-knapp(SVINGE) LONG-knapp Viftehastigheten øker, og de horisontale spjeldene beveges til posisjonen for LONG-modus. POWERFUL (KRAFTIG) -knapp Viftehastighet : Unik hastighet for KRAFTIG-modusen Horisontalt spjeld : Fast posisjon, eller nedadgående luft- strømposisjon under AUTO-innstilling i-save-knapp En forenklet tilbakestillingsfunksjon gjør det mulig å hente foretrukket (forhåndsinnstilt) innstilling ved bare å trykke én gang på knappen. Trykk på knappen igjen for å gå tilbake til forrige innstilling på et blunk. ECONO COOL-knapp Innstilt temperatur og luftstrømmens retning endres auto-matisk av mikroprosessoren. NATTMODUS-knapp NATTMODUS-drift endrer lysstyrken på driftsindikatoren, deaktiverer pipelyden og begrenser støynivået i uteenheten. JG79Y566L01_13No.indd 4 2018/12/27 9:50:43NO-5

Luftrengjøringsfi lter (Sølvionisert luftrensefi lter, ekstrautstyr) Hver 3. måned:• Fjern skitt med støvsuger.Når det ikke er mulig å fjerne skitt med støvsuger: Legg fi lteret og rammen i lunkent vann før du skyller dem. Etter vask, må du tørke dem godt i skyggen.Hvert år:• Du får best ytelse hvis du skifter ut luftfi lteret hvert år.• Delenummer MAC-2360FT-E RENGJØRING Frontpanel OPPSETT AV Wi-Fi-GRENSESNITT (Kun VGK-type) Dette Wi-Fi-grensesnittet kommuniserer statusinformasjon og styrer kommandoer fra MELCloud ved å koble til en innendørsenhet. Merk:

• Etabler en forbindelse mellom Wi-Fi-grensesnittet og ruteren. Se KONFIGURASJONSHÅNDBOKEN og SETUP QUICK REFERENCE GUIDE (HURTIGREFERANSEVEILEDNINGEN) som følger med enheten.• Du fi nner KONFIGURASJONSHÅNDBOKEN på nettsiden nedenfor. http://www.melcloud.com/Support• Du fi nner Brukerhåndbok for MELCloud på nettsiden nedenfor. http://www.melcloud.com/Support Instrukser:

• Koble fra strømtilførselen eller slå av kretsbryteren før rengjøring.• Ikke ta på metalldeler med hendene.• Ikke bruk rensebensin, tynner, poleringspulver eller insektmiddel.• Bruk bare utvannede, milde vaskemidler.• Ikke bruk en skurende børste, en hard svamp eller lignende.• Ikke bløtlegg eller skyll det horisontale spjeldet.• Vannet må ikke overskride 50°C.• Ikke tørk delene i direkte sollys, varme eller fl ammer.• Ikke bruk overdreven kraft på viften, da dette kan forårsake brudd eller sprek- ker. Hull Hengsel1. Løft frontpanelet til du hører et ”klikk”.2. Hold i hengslene og trekk for å fjerne som vist i illustrasjonen ovenfor.• Tørk av med en myk, tørr klut, eller skyll det med vann.• Ikke la det ligge i vann i mer enn to timer.• La det tørke godt før det monteres.3. Monter frontpanelet ved å følge fremgangsmåten for fjerning i motsatt rekkefølge. Lukk frontpanelet godt igjen, og trykk på posisjonene ved å følge pilenes retning. Luftfi lter (Luftrensefi lter)
• Rengjør hver 2. uke • Fjern skitt med støvsuger, eller skyll med vann.• Etter at du har vasket med vann, må det tørke godt i skyggen. Viktig
• Du får best ytelse og sparer strøm hvis du rengjør fi ltrene regelmessig.• Skitne fi ltere forårsaker kondensering i klimaanlegget og bidrar til dannelse av sopp, som f.eks. mugg. Det anbefales derfor at du rengjør luftfi ltrene hver 2. uke.Denne informasjonen er basert på FORSKRIFT (EU) nr. 528/2012MODELLNAVNBehandlet artikkel(Delenavn)Aktive stoffer(CAS nr.)EiendomBruksanvisning(Informasjon om sikker håndtering)MSZ-AP60/71VG FILTERSølvnatriumhydrogen-zirkoniumfosfat(265647-11-8)2-oktyl-2H-isotiazol-3-én (OIT)(26530-20-1)AntibakteriellAntimugg• Bruk dette produktet i henhold til anvisningene i bruksanvisningen og bare i henhold til det tiltenkte formålet.• Må ikke puttes i munnen. Oppbevares utilgjengelig for barn.MAC-2360FT-E FILTERSølvsinkzeolitt(130328-20-0)Antibakteriell• Bruk dette produktet i henhold til anvisningene i bruksanvisningen og bare i henhold til det tiltenkte formålet.• Må ikke puttes i munnen. Oppbevares utilgjengelig for barn.Skyv for å instal-lere det i enheten langs fi lterskinnen.Trekk for å fjerne det fra enheten.FilterskinneWi-Fi-grensesnittFrontpanel JG79Y566L01_13No.indd 5 2018/12/27 9:50:44● BRUKSANVISNING ● NO-6 NO NO SPESIFIKASJONER NÅR DU TROR AT DET HAR OPPSTÅTT PROBLEMER Wi-Fi-grensesnitt Modell MAC-567IFB2-EInngangsspenning DC 12,7 V (fra innendørsenhet)Strømforbruk MAKS. 2 WMål H×B×D (mm) 79 × 44 × 18,5Vekt (g) 60 (inkl. kabel)Effektnivå for sender (MAKS.) 17,5 dBm @IEEE 802.11bRF-kanal 1 ch ~ 13 ch (2412~2472 MHz)Radioprotokoll IEEE 802.11b/g/n (20)Kryptering AESAutentisering WPA2-PSKProgramvareversjon XX.00Du fi nner samsvarserklæringen på nettsiden nedenfor.http://www.melcloud.com/SupportI følgende tilfeller må du slutte å bruke klimaanlegget og kontakte forhandleren.• Når det lekker eller drypper vann fra inneenheten.• Når driftsindikatorlampen blinker.• Når kretsbryteren koples ut ofte.
