NÁVOD K OBSLUZE AC5517CH TRISTAR

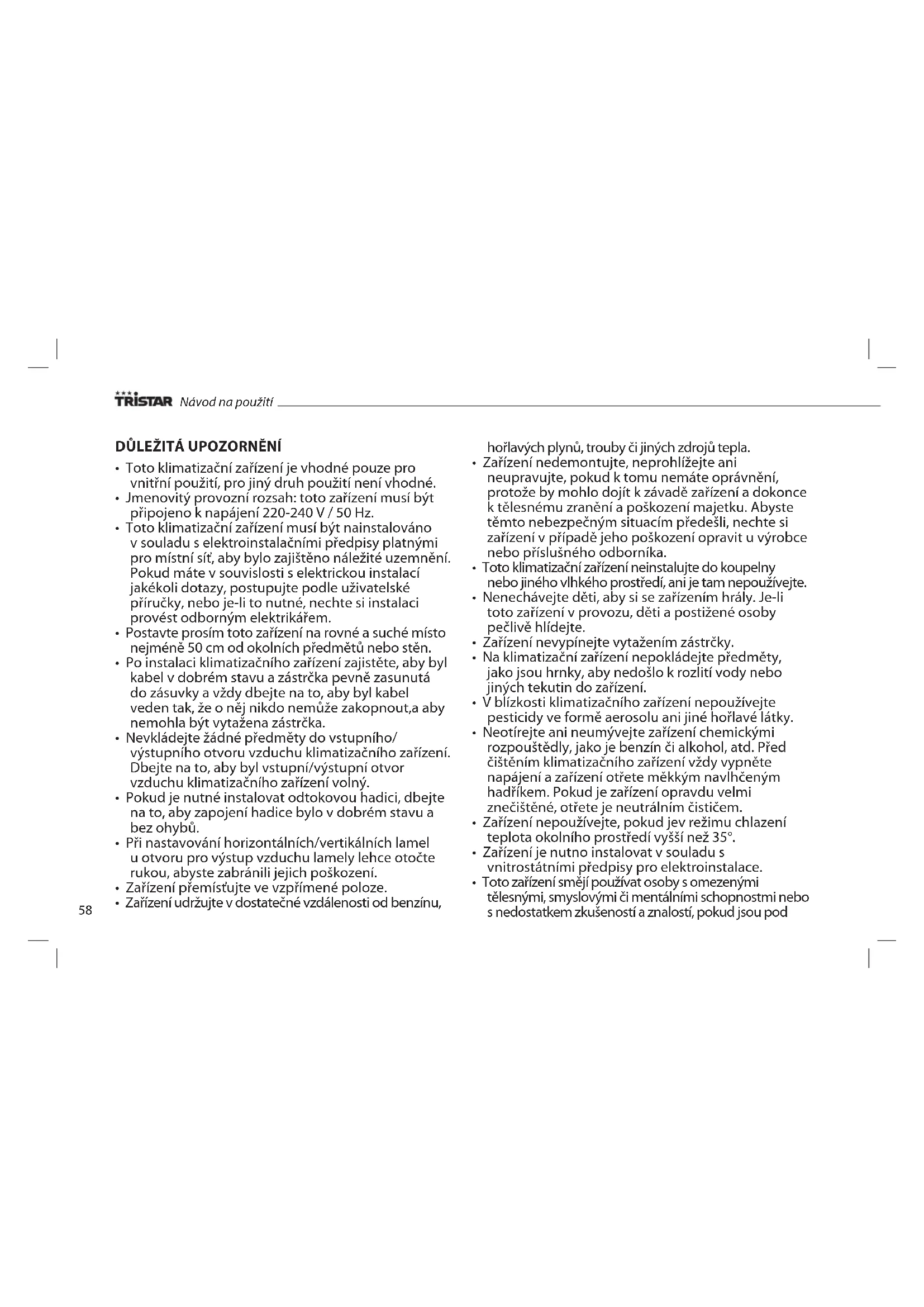

• Toto klimatizační zařízení je vhodné pouze pro vnitřní použití, pro jiný druh použití není vhodné.
• Jmenovitý provozní rozsah: toto zařízení musí být připojeno k napájení 220-240 V / 50 Hz.
• Toto klimatizační zařízení musí být nainstalováno v souladu s elektroinstalačními předpisy platnými pro místní síť, aby bylo zajištěno náležité uzemnění. Pokud máte v souvislosti s elektrickou instalací jakékoli dotazy, postupujte podle uživatelské příručky, nebo je-li to nutné, nechte si instalaci provést odborným elektrikářem.
• Postavte prosím toto zařízení na rovné a suché místo nejméně 50 cm od okolních předmětů nebo stěn.
• Po instalaci klimatizačního zařízení zajistěte, aby byl kabel v dobrém stavu a zástrčka pevně zasunutá do zásuvky a vždy dbejte na to, aby byl kabel veden tak, že o něj nikdo nemůže zakopnout,a aby nemohla být vytažena zástrčka.
• Nevkládejte žádné předměty do vstupního/výstupního otvoru vzduchu klimatizačního zařízení. Dbejte na to, aby byl vstupní/výstupní otvor vzduchu klimatizačního zařízení volný.
• Pokud je nutné instalovat odtokovou hadici, dbejte na to, aby zapojení hadice bylo v dobrém stavu a bez ohybů.
• Při nastavování horizontálních/vertikálních lamel u otvoru pro výstup vzduchu lamely lehce otočte rukou, abyste zabránili jejich poškození.
• Zařízení přemístujte ve vzpřímené poloze.
• Zařízení udržujte v dostatečné vzdálenosti od benzínu,

hořlavých plynů, trouby či jiných zdrojů tepla.

- Zařízení nedemontujte, neprohlížejte ani neupravujte, pokud k tomu nemáte oprávnění, protože by mohlo dojít k závadě zařízení a dokonce k tělesnému zranění a poškození majetku. Abyste těmto nebezpečným situacím předešli, nechte si zařízení v případě jeho poškození opravit u výrobce nebo příslušného odborníka.

- Toto klimatizační zařízení neinstalujte do koupelny nebo jiného vlhkého prostředí, ani je tam nepoužívejte.

- Nenechávejte děti, aby si se zařízením hrály. Je-li toto zařízení v provozu, děti a postižené osoby pečlivě hlídejte.

- Zařízení nevypínejte vytažením zástrčky.

- Na klimatizační zařízení nepokládejte předměty, jako jsou hrnky, aby nedošlo k rozlití vody nebo jiných tekutin do zařízení.

- V blízkosti klimatizačního zařízení nepoužívejte pesticidy ve formě aerosolu ani jiné hořlavé látky.

- Neotírejte ani neumývejte zařízení chemickými rozpouštědly, jako je benzín či alkohol, atd. Před čištěním klimatizačního zařízení vždy vypněte napájení a zařízení otřete měkkým navlhčeným hadříkem. Pokud je zařízení opravdu velmi znečištěné, otřete je neutrálním čističem.

- Zařízení nepoužívejte, pokud jev režimu chlazení teplota okolního prostředí vyšší než 35°.

- Zařízení je nutno instalovat v souladu s vnitrostátními předpisy pro elektroinstalace.

- Toto zařízení smějí používat osoby s omezenými tělesnými, smyslovými či mentálními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud jsou pod

dohledem nebo pokud byly poučeny o bezpečném použití tohoto zařízení a uvědomují si možná nebezpečí. Děti si nesmějí se zařízením hrát. Čištění a údržbu nesmějí provádět děti mladší 8 let a bez dozoru.

- Uchovávejte zařízení a jeho kabel mimo dosah dětí mladších 8 let.

SOUČÁSTI

1. Ovládací panel
2. Horizontální lamely
3. Vertikální lamely
4. Rám otvoru pro výstup vzduchu
5. Páka spojující vertikální lamely
6. Kolečka
7. Páka spojující horizontální lamely
8. Hlavní vertikální lamela
9. Přední kryt
10. Umístění rukojeti
11. Zadní kryt
12. Spona ve tvaru C pro odvodní hadici
13. Napájecí kabel
14. Spodek vzduchového kanálu
15. Sloupek k navinutí kabelu
16. Uzávěr výpustě
17. Mřížka filtru výparníku
18. Rám filtru výparníku
19. Jemná mřížka radiátoru
20. Mřížka filtru kondenzátoru
21. Rám filtru kondenzátoru
22. Sběrná nádoba (Pravá strana: oblast uloženídálkového ovládače)
23. Dálkový ovládač
24. Vnější konektor hadice pro odvod tepla
25. Konektor hadice pro odvod tepla
26. Jednotka těsnicího okenního panelu
27. Kulatý konektor

• Upozornění: před prvním použitím nechejte zařízení alespoň 2 hodiny ve vzpřímené poloze.
• Toto klimatizační zařízení lze pohodlně přemístovat. Při přemístování nechejte klimatizační zařízení ve vzpřímené poloze. Zařízení je třeba položit na rovný povrch. Toto klimatizační zařízení neinstalujte do koupelny nebo jiného vlhkého prostředí, ani je tam nepoužívejte.

SESTAVENÍ

Hadice pro odvod tepla

• Vnější konektor odvodu tepla (Obr. 1A)
- Krátký konektor hadice pro odvod tepla (Obr. 2A)
• Vnější konektor odvodu tepla (Obr. 1)
- Vezměte dvě části vnějšího konektoru hadice pro odvod tepla. Tyto dvě části jsou stejné.
- V každé ruce podržte jednu část, vsadte spoj jedné části do drážky druhé a stiskněte je, až pevně zapadnou do sebe (Obr. 1A).
- Vezměte oba konektory hadice pro odvod tepla a přišroubujte je k hadici pro odvod tepla (Obr. 1 + 2A).

Instalace spony ve tvaru C hadice pro odvod tepla

Umístěte rotační otvor spony ve tvaru C na rotační hřídel v zadní části zařízení (jak je znázorněno na obr. 3).

Instalace hadice pro odvod tepla

• Jednou rukou zvedněte sponu ve tvaru C a druhou rukou vložte krátký konektor hadice pro odvod tepla do prohlubně v zadní části zařízení (jak je znázorněno na obr. 5).
• Hadici pevně zajistěte stlačením spony ve tvaru C dolů, až zaklapne (jak je znázorněno na obr. 5).

Instalace jednotky těsnicího okenního panelu

• Otevřete okno a namontujte na ně jednotku těsnicího okenního panelu, bud'svisle, nebo vodorovně (jak je znázorněno na obr. 7 a 8).
• Roztáhněte součásti jednotkytěsniciho okenního panelu, nastavte jejich vzdálenost tak, aby jeho oba konce byly v kontaktu s rámem okna, a připevněte součásti jednotky měděnými šrouby.

Instalace zařízení

• Dbejte na to, aby bylozařízení umístěno nejméně 50 cm od stěn či dalších předmětů. (Jak je znázorněno na obr. 9).
• Zaklapněte plochý konec hadice pro odvod tepla do eliptického otvoru jednotky těsnicího okenního panelu (jak je znázorněno na obr. 10 a 11).

Důležitá upozornění

• Odvodní hadice je dlouhá 280-1500 mm a tato délka je dána specifikacemi klimatizačního zařízení (s). Nepoužívejte prodlouženou hadici ani hadici nenahrazujte jinými hadicemi, mohlo by to ovlivnit funkčnost klimatizačního zařízení. Odvodní hadice musí být hladká, a pokud je zablokována, může se klimatizační zařízení přehřívat.
• Hadice pro odvod tepla nesmí být ohnutá a nesmí na ní být velké záhyby (větší než 45°), musí být náležitě ventilovaná.

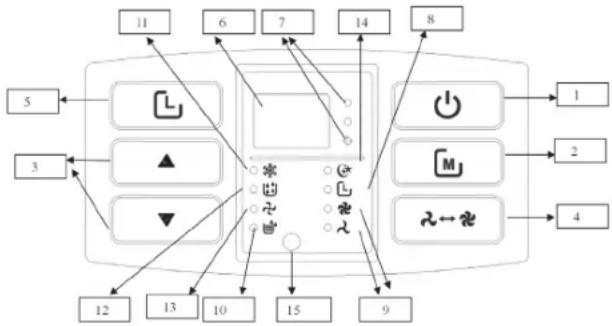

NÁVOD K OBSLUZE OVLÁDACÍHO PANELU

1. Tlačitko Zap/Vyp
2. Tlačitko Režimu
3. Tlačítko Nahoru/Dolů
4. Tlačitko Ventilátoru
5. Tlačítko Časovače
6. Oblast displeje se dvěma 88

7. Ukazatel teploty ve stupních Celsia/Fahrenheit

8. Ukazatel časovače

9. Ukazatel vysoké/nízké intenzity
10. Ukazatel maximálního stavu vody
    11.Ukazatel chlazení
    12.Ukazatel odvlhčování
    13.Ukazatel ventilátoru
11. Ukazatel režimu spánku
12. Umístění snímače dálkového ovládání

NÁVOD K OBSLUZE:

• Když je zařízení poprvé zapnuto do zásuvky, ozve se pipnutí bzučáku, na displeji se zobrazí teplota okolního prostředí a rozsah teploty na displeji je 35—10 °C. Zařízení přejde do pohotovostního režimu.
• Stiskem tlačitka ZAP/VYP zařízení zapnete nebo vypnete. Zařízení přejde do režimu chlazení. Otáčky ventilátoru jsou vysoké a nastavená teplota je 23°C.
• Stiskem tlačítka režimu můžete přepínat mezi režimy chlazení, přívodu vzduchu a vysoušení. Při tom se vždy rozsvítí příslušný ukazatel.
• Režim chlazení: Stiskem tlačítka režimu zvolte režim. V tomto režimu nastavte tlačítkem Nahoru/Dolů požadovanou teplotu. Teplotní rozpětí

je 17-30°C. Jedním stiskem tlačitka teplota stoupne nebo klesne o 1°C. Stiskem tlačitka ventilátoru zvolíte vhodnou rychlost ventilátoru. Současným stiskem tlačitka časovače a směrového tlačitka dolů zvolite režim spánku. V tomto režimu se po 2 hodinách činnosti zařízení automaticky zvýši nastavená teplota o 1°C. Po dalších 2 hodinách činnosti se nastavená teplota znovu automaticky zvýši o 1°C. Poté se už teplota nastavení nezmění.

• V režimu vysoušení, pokud je teplota okolního prostředí vyšší než 17°C, se spustí kompresor. Pokud teplota okolního prostředí klesne pod 15°C, kompresor se vypne. Pokud teplota okolního prostředí stoupne nad 17°C, kompresor se spustí znovu.
  • V režimu přívodu vzduchu běží jen motor ventilátoru.

Tlačítko ventilátoru

Ventilátor poběží v následujících režimech: v režimu chlazení (s výjim-kou režimu spánku) a v režimu přívodu vzduchu: vysoké>nízké>vysoké (otáčky).

Tlačítko časovače

• Stiskem tlačitka časovače během činnosti zařízení zadáte dobu vypnutí.
• Stiskem tlačítka časovače během pohotovostního režimu zadáte dobu zapnutí. Mezitím bude ukazatel časovače svítit.
• Stiskem tlačitka časovače spustíte funkci časování (zapnutí/ vypnutí). Požadovanou dobu v hodinách nastavíte stiskem tlačitka nahoru nebo dolů.
• Po nastavení doby zapnutí a vypnutí ukazatel časovače zhasne a zobrazí se teplota okolního prostředí.

Tlačítko nahoru/dolů

• Stiskem tlačitka NAHORU nebo DOLÚ při zobrazení teploty okolního prostředí se teplota okolního prostředí změní na požadovanou teplotu (v režimu přívodu vzduchu a vysoušení jednotka na tuto operaci odpovidat nebude).
• V režimu chlazení je rozsah nastavení teploty 17-30 °C.
• Současným stiskem tlačítka NAHORU a DOLŮ přepínáte mezi stupni Fahrenheit a Celsia. Pokud jsou zobrazeny stupně Celsia, svití ukazatel stupňů Celsia.

★★★

TRISTAR

Návod na použití

VYPUŠTĚNÍ VODY

Manuální (Obr. 12)

• Jakmile se zařízení vypne z důvodu maximálního stavu vody, vypněte je a odpojte ze zásuvky.
• Do zadní části zařízení pod výpust vody položte tác na vodu.
• Odmontujte uzávěr výpustě, vyjměte vodní zátku a voda vyteče.
• Při vypouštění nakloňte zařízení mírně dozadu.
• Pokud bude tác na vodu plný dříve, než se zařízení vyprázdní, co nejdříve utěsněte výpust vody zátkou, abyste zabránili rozlití vody na zem nebo koberec.
• Když je voda úplně vypuštěná, nasadte vodní zátku a pevně našroubujte uzávěr výpustě.
• Vodu zapněte teprve po důkladném nasazení vodní zátky a uzávěru. Jinak by kondenzát ze zařízení vytekl na zem nebo na koberec.

Průběžné vypouštění (Obr. 13 + 14)

• Odšroubujte uzávěr výpustě a do výpustě zasuňte 13mm odtokovou hadici z PVC do hloubky 8-10 mm.
• Odtokovou hadici připojte k toaletě nebo vyvedťe ven.
• Při provozu v režimu vytápění zvolte průběžné vypouštění, jinak může zařízení vypnout z důvodu maximální hladiny vody.
• Odtokovou hadici dejte na nepřístupné místo ve výšce nepřesahující výpust vody a dbejte na to, aby na ní nebyly ohyby.

Údržba a servis

Před prováděním údržby a servisu vypněte napájení zařízení a odpojte je ze zásuvky.

• Povrch zařízení vyčistěte měkkým navlhčeným hadříkem. Nepoužívejte chemická rozpouštědla, jako je alkohol nebo benzín, mohlo by dojít k poškození povrchu klimatizačního zařízení.
• Filtry čistěte každé dva týdny. Pokud jsou rám filtru a filtr zanesené prachem, funkce klimatizační zařízení se může zhoršit.
• Opatrně vyjměte rám filtru ve směru znázorněném šipkou (jak je znázorněno na obr. 15 + 16).
• Filtry dejte vyčistit do teplé vody (asi 40 °C), do které jste přidali neutrální čistící prostředek, a pak je nechte ve stínu uschnout.
• Než filtry nasadíte zpět do zařízení, přesvědčte se, zda jsou úplně suché.

ODSTRAŇOVÁNÍ ZÁVAD

Problém/indi-kace závady	Příčina Opatření
Klimatizační zařízení nefunguje	• Chybí napájení• Svítí ukazatel max. stavu vody?• Příliš nízká teplota okolního prostředí?• Pokojová teplota je nižší než teplota nastavená teplota v režimu chlazení.	• Přípojte zařízení do zásuvky, která je pod napětím, a zapněte je.• Vypustte vodu nahromaděnou v zařízení.• Doporučujeme toto zařízení používat při teplotách 10-35°C.• Změňte nastavenou teplotu.
Špatný účinek chla- zení nebo vytápění	• Příme sluneční světlo• Dveře a okna jsou otevřená, místnost je předlněná nebo jsou v ní jlné tepelné zdroje v režimu chlazení• Mřížka filtru velmi znečistěná• Otvor pro přívod nebo odvod vzduchu je ucyaný	• Zatáhněte zavěsy.• Zavřete dveře a okna a přidejte další klimatizační zařízení.• Vyčistěte nebo vyměňte míříku filtru• Odstraňte překážku
Velká hlučnost • Klimatizační zařízení není postaveno na rovném povrchu		• Postavte klimatizační zařízení na rovný a pevný povrch (může snížit hlučnost)
Kompresor nefun-guje	• Spuštění ochrany proti přehřáti. • Počejte 3 minuty, až se teplota sníží a pak zařízení zapněte
Dálkový ovladač nefunguje	• Příliš velká vzdálenost• Dálkový ovladač nemíří na čídlo dálkového ovládání.• V bateriich není elektřína.	• Přemistěte dálkový ovladač do blizkostí klimatizačního zařízení a dbejte na to, aby miríí na čídlo dálkového ovládání.• Vyměňte baterie.
Displej E1 • Chyba snímače teploty potrubí • Zkontrolujte snímač teploty potrubí a příslušné obvody
Displej E2	• Chyba snímače pokojové teploty	• Zkontrolujte snímač pokojové teploty a příslušné obvody
Displej E4 • Ochrana proti zamrznutí • Po rozmrazení se funkce		automaticky obnoví.
Svítí ukazatel max. stavu vody	• Voda ve sbérně nádobě zařízení dosáhla maximální hladiny	• Vypusťte vodu ze sbérně nádoby.

ZÁRUKA

• Záruka na tento výrobek je 24 měsíců. Záruka je platná, pokud je výrobek používán v souladu s návodem a k účelu, ke kterému je určen. Navíc je třeba předložit originální doklad o nákupu (fakturu, paragon nebo stvrzenku) s datem nákupu, názvem prodejce a výrobním číslem výrobku.
• Podrobné záruční podmínky naleznete na našich servisních stránkách: www.service.tristar.eu

ŽIVOTNÍ PROSTŘEDÍ

Tento spotřebič by se po ukončení životnosti neměl vyhazovat do domovního odpadu, ale je třeba ho dopravit na centrální sběrné místo k recyklaci elektroniky a domácích elektrických spotřebičů. Tento symbol na přístroji, v návodu k obsluze a na obalovém materiálu vás na tento důležitý pokyn upozorňuje. Materiály použité na toto zařízení lze recyklovat. Recyklací použitých domácích spotřebičů významnou měrou přispíváte k ochraně našeho životního prostředí. Informace o sběrném místě ziskáte na místním obecním úřadě.

PODPORA

Všechny dostupné informace a náhradní díly naleznete na service.tristar.eu!

STAR

Návod na použitie

- Zariadenie a jeho kábel udržujte mimo dosahu detí mladších ako 8 rokov.

ČASTI

Hadica odvodu teplého vzduchu

• Nadvihnite sponu v tvare C jednou rukou a položte druhou rukou krátky konektor hadice odvodu teplého vzduchu do preliačiny na zadnej strane jednotky. (ako je to zobrazené na Obrázku 5).
• Uzamknite pevne hadicu odvodu teplého vzduchu zatlačením spony v tvare C smerom dolu, pokým neklikne. (ako je to zobrazené na Obrázku 5).

1. Tlačidlo zapnutia/vypnutia
2. Tlačidlo režimu
3. Tlačidlo hore/dolu
4. Tlačidlo ventilátora
5. Tlačidlo časovača
6. Oblast'zobrazenia dvojitei 88
7. Ukazovatel'stupňov Celzia/ Fahrenheita

8. Ukazovatel'časovača

9. Ukazovatel'vysokého/nizkeho

10. Ukazovatel'plnej vody
    11.Ukazovatel'chladu
11. Ukazovatel'odylhčovania
12. Ukazovatelventilátora
13. Ukazovatel'spankového režimu
14. Snímač umiestnenia dialkového ovládača

POKYNY NA PREVÁDZKU:

Tlačidlo ventilátora

Pred údržbou a servisom jednotky vypnite napájanie a vypojte zástrčku.

Výrobek nebo zařízení obsahuje fluorované skleníkové plyny.
