NÁVOD NA OBSLUHU AC5517CH TRISTAR

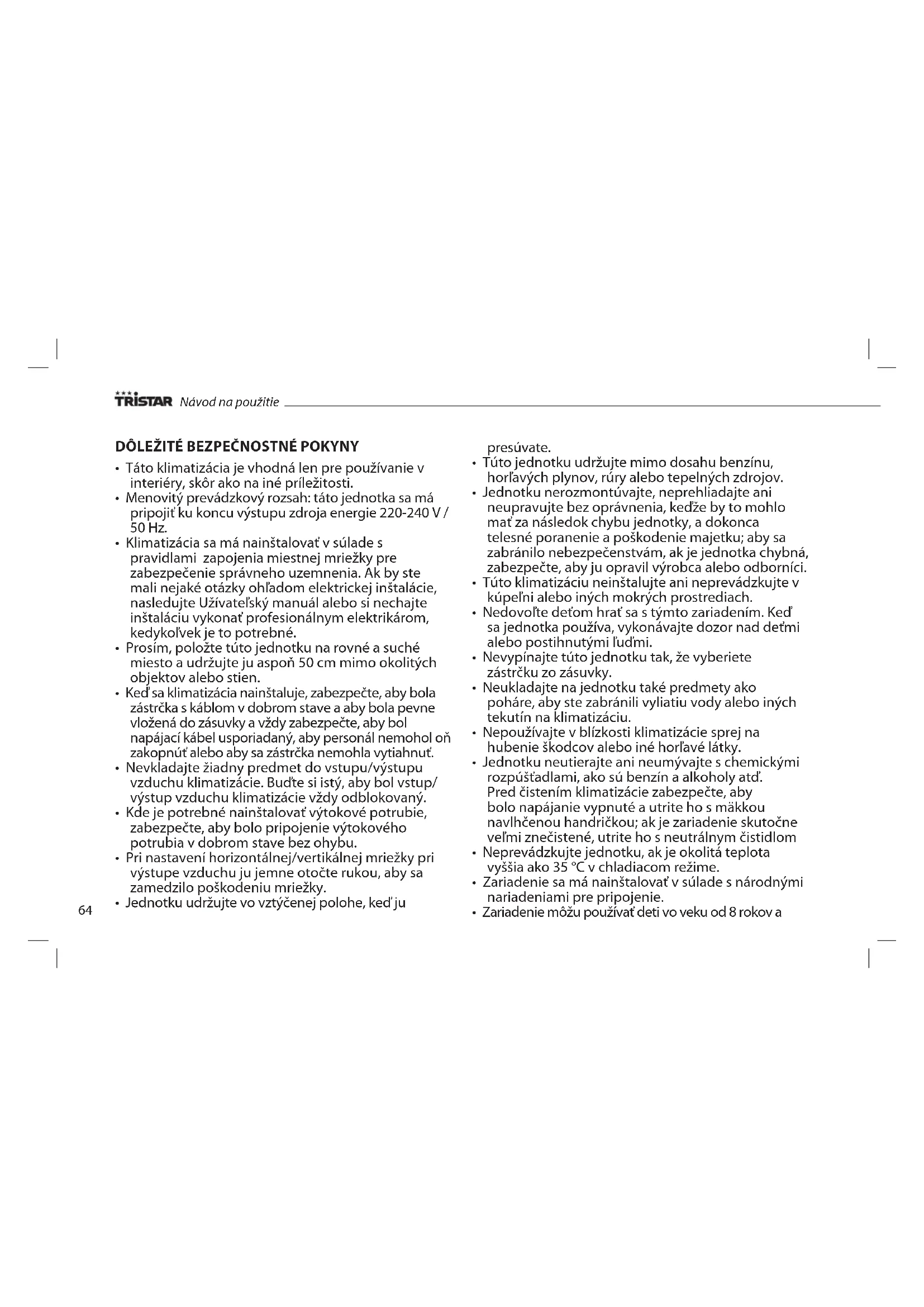

• Táto klimatizácia je vhodná len pre používanie v interiéry, skôr ako na iné príležitosti.
• Menovitý prevádzkový rozsah: táto jednotka sa má pripojit' ku koncu výstupu zdroja energie 220-240 V / 50 Hz.
• Klimatizácia sa má nainštalovať v súlade s pravidlami zapojenia miestnej mriežky pre zabezpečenie správneho uzemnenia. Ak by ste mali nejaké otázky ohľadom elektrickej inštalácie, nasledujte Užívatelýký manuál alebo si nechajte inštaláciu vykonať profesionálnym elektrikárom, kedykol’vek je to potrebné.
• Prosím, položte túto jednotku na rovné a suché miesto a udržujte ju aspoň 50 cm mimo okolitých objektov alebo stien.
• Ked' sa klimatizácia nainštaluje, zabezpečte, aby bola zástrčka s káblom v dobrom stave a aby bola pevne vložená do zásuvky a vždy zabezpečte, aby bol napájací kábel usporiadaný, aby personál nemohol oň zakopnút alebo aby sa zástrčka nemohla vytiahnuť.
• Nevkladajte žiadný predmet do vstupu/výstupu vzduchu klimatizácie. Buděte si istý, aby bol vstup/výstup vzduchu klimatizácie vždy odblokovaný.
• Kde je potrebné nainštalovať výtokové potrubie, zabezpečte, aby bolo pripojenie výtokového potrubia v dobrom stave bez ohybu.
• Pri nastavení horizontálnej/vertikálnej mriežky pri výstupe vzduchu ju jemne otočte rukou, aby sa zamedzilo poškodeniu mriežky.
• Jednotku udržujte vo vztýčenej polohe, keď ju

presúvate.

• Túto jednotku udržujte mimo dosahu benzínu, horľavých plynov, rúry alebo tepelných zdrojov.
• Jednotku nerozmontúvajte, neprehliadajte ani neupravujte bez oprávnenia, kedže by to mohlo mať za následok chybu jednotky, a dokonca telesné poranenie a poškodenie majetku; aby sa zabránilo nebezpečenstvám, ak je jednotka chybná, zabezpečte, aby ju opravil výrobca alebo odborníci.
• Túto klimatizáciu neinštalujte ani neprevádzkujte v kúpelní alebo iných mokrých prostrediach.
• Nedovolte detom hrat sa s týmto zariadením. Ked' sa jednotka použiva, vykonávajte dozor nad detmi alebo postihnutými lu'dmi.
• Nevypínajte túto jednotku tak, že vyberiete zástrčku zo zásuvky.
• Neukladajte na jednotku také predmety ako poháre, aby ste zabránili vyliatiu vody alebo iných tekutín na klimatizáciu.
• Nepoužívajte v blízkosti klimatizácie sprej na hubenie škodcov alebo iné horľavé látky.
• Jednotku neutierajte ani neumývajte s chemickými rozpúšťadlami, ako sú benzín a alkoholy atd. Pred čistením klimatizácie zabezpečte, aby bolo napájanie vypnuté a utrite ho s mäkkou navlhčenou handričkou; ak je zariadenie skutočne velmi znečistené, utrite ho s neutrálnym čistidlom
• Neprevádzkujte jednotku, ak je okolitá teplota vyššia ako 35 °C v chladiacom režime.
• Zariadenie sa má nainštalovať v súlade s národnými nariadeniami pre pripojenie.
• Zariadenie môžu používať deti vo veku od 8 rokov a

staršie a osoby so zníženými fyzickými, duševnými alebo mentálnymi schopnostami alebo s nedostatkom skúseností a vedomostí, ak sú pod dozorom alebo ak im boli poskytnuté pokyny ohľadom používania zariadenia bezpečným spôsobom a rozumejú zahrnutým rizikám. Deti sa nemajú hrat’ so zariadením. Čistenie a užívatelskú údržbu nemajú vykonávať deti, ak nie sú staršie ako 8 rokov a pod dozorom.

1. Ovládaci panel
2. Horizontálna mriežka
3. Vertikálna mriežka
4. Rám výstupu vzduchu
5. Pripájacia páčka vertikálnej mriežky
6. Valček
7. Pripájacia páčka horizontálnej mriežky
8. Hlavná vertikálna mriežka
9. Predný kryt
10. Poloha rúčky
11. Zadný kryt
12. Spona v tvare pismena C výstupu tepla
13. Napájací kábel
14. Tlačidlo dolného chladiaceho kanálu
15. Stípik na vinutie kábla
16. Viečko výpustu
17. Sietka filtra odparovača
18. Rám filtra odparovača
19. Vyžarovacia jemná sietka
20. Sietka filtra kondenzátora
21. Rám filtra kondenzátora
22. Doska základne (pravá strana: oblast' pre uloženie dialkového ovládača)
23. Dialkový ovládač
24. Vonkajší konektor hadice na odvod teplého vzduchu
25. Úchytka hadice na odvod teplého vzduchu
26. Súprava tesniacej dosky okna
27. Okrühly konektor

• Upozornenie: nechajte túto prenosnú klimatizáciu vo vztýčenej polohe aspoň 2 hodiny pred prvým použitím.
• Táto klimatizácia sa môže pohodlné presúvať v interiéry; nechajte klimatizáciu vo vztýčenej polohe, keď ju presúvate. Klimatizácia sa má položiť na rovný podkladový povrch. Neinštalujte ani neprevádzkujte túto klimatizáciu v kúpelní alebo iných mokrých prostrediach.

MONTÁŽ

• Vonkajší konektor odvodu teplého vzduchu (Obrázok 1A)
• Krátky konektor hadice odvodu teplého vzduchu (Obrázok 2A)
• Vonkajší konektor odvodu teplého vzduchu (Obrázok 1)
• Vyberte dva kusy vonkajšieho konektoru hadice odvodu teplého vzduchu, tieto dva kusy sú konštrukciou rovnaké.
• Podržte jeden kus v každej ruke, položte spoj jedného kusa smerom k drážke druhého kusa, a stlačte ich, aby sa natesno cvakli (Obrázok 1A).
• Vyberte obidva konektory hadice odvodu teplého vzduchu, priskrutkujte obidva konektory do hadice odvodu teplého vzduchu (Obrázok 1 + 2A).

Inštalácia spony v tvare písmena C hadice odvodu teplého vzduchu Umiestnite otočný otvor spony v tvare C nad rotačnú hriadel na zadnej strane jednotky (ako je to zobrazené na Obrázku 3).

Inštalácia hadice odvodu teplého vzduchu

Inštalácia súpravy tesniacej dosky okna

• Otvorte okno a namontujte súpravu tesniacej dosky na okno, bud' vertikálne alebo horizontálne (ako je to zobrazené na Obrázku 7 a 8).
• Odtiahnite časti súpravy tesniacej dosky okna, upravte vzdialenost súpravy tak, aby dva konce súpravy prišli do kontaktu s rámom okna, upevnite časti súpravy s medenými skrutkami.

Inštalácia jednotky

- Zabezpečte, aby bola jednotka umiestnená aspoň 50 cm od stien alebo iných predmetov. (Ako je to zobrazené na Obrázku 9).

- Zacvaknite rovný koniec hadice odvodu teplého vzduchu do elipsovitého otvoru súpravy tesniacej dosky okna (ako je to zobrazené na Obrázku 10 a 11).

Dôležité poznámky

- Hadica odvodu teplého vzduchu je 280 mm – 1 500 mm dlhá a táto dĺžka je určená na základe špecifikácie klimatizácie (í). Nepoužívajte predlženú hadicu, ani ju nenahradzujte inými hadicami, pretože to môže ovplyvnit funkcie klimatizácie. Odvod musi byť hladký a klimatizácia sa môže prehriat, ak je odvod zablokovaný. - Hadica odvodu teplého vzduchu nesmie byť ohnutá a má byť bez značného (väčší ako 45 °) ohybu, hadica odvodu teplého vzduchu m byť správne vetraná.

PREVÁDZKOVÉ POKYNY PRE OVLÁDACÍ PANEL

• Ked'sa má jednotka prvý krát zapojiť, pípne bzučiak, displej ukáže okolitú teplotu a rozsah teploty na displeji je 10—35 °C. Jednotka prejde do pohotovostného režimu.
• Stlačte tlačidlo zapnutia vypnutia pre spustenie alebo vypnutie jednotky. Jednotka prejde do chladiaceho režimu. Rýchlosť ventilátora je vysoká a nastavená teplota je 23°C.
• Stlačte tlačidlo režimu pre prepínanie medzi chladením, režimami dodávania a sušenia vzduchu. Medzitým sa rozsvietia príslušné indikátory.
• Chladiaci režim: Stlačte Tlačidlo režimu, aby ste si zvolili tento režim. V tomto režime stlačte Tlačidlo hore/dolu pre nastavenie želanej teploty.

Teplotný rozsah je 17-30°C. Jedno stlačenie spôsobí nárast alebo pokles teploty o 1 °C. Stlačte Tlačidlo ventilátora, aby ste zvolili vhodnú rýchlosť ventilátora. Stlačte spolu Tlačidlo časovača + Tlačidlo dolu a zvolte Spánkový režim. Pod týmto režimom, potom ako sa jednotka prevádzkuje po dobu 2 hodín, nastavená teplota stúpne automaticky o 1 °C. Po prevádzke po dobu dálších 2 hodín nastavená teplota stúpne znovu o 1 °C. Potom sa nastavenie teploty nezmení.

• V suchom režime, ak je okolitá teplota vyššia ako 17 °C, spustí sa kompresor. Ked' sa okolitá teplota dostane pod 15 °C, kompresor sa vypne. Ked' okolitá teplota vystúpi nad 17 °C, kompresor sa znovu spustí.
- V režime dodávania vzduchu funguje len motor ventilátora.

Ventilátor sa bude prevádzkovať nasledujúcimi spôsobmi v chladiacom režime (okrem spánkového režimu) a režime dodávania vzduchu: vysoký>nízky>vysoký.

Tlačidlo časovača

- Počas prevádzky stlačte Tlačidlo časovača pre zadanie času vypnutia.

• Počas pohotovosti stlačte Tlačidlo časovača pre zadanie času spustenia. Medzitým sa rozsvieti indikátor času.
• Stlačte Tlačidlo časovača pre zadanie funkcie časovania (spustenie/vypnutie). Použite tlačidlo hore alebo dolu pre nastavenie želaného času v hodinách.
• Po nastavení času spustenia alebo vypnutia zhasne indikátor časovača a zobrazí sa okolitá teplota.

Tlačidlo hore/dolu

• Stlačte tlačidlo hore alebo dolu, keď sa zobrazuje okolitá teplota, okolitá teplota sa zmení na želanú teplotu (jednotka nebude odpovedať na túto prevádzku v režime dodávania vzduchu a suchom režime).
  • V chladiacom režime je rozsah nastavenia teploty 17-30°C.
• Stláčajte tlačidlo hore a dolu súčasne pre prepínanie medzi stupňom Celzia a Fahrenheit. Ked'sa zobrazí stupeň Celzia, rozsvieti sa indikátor stupňa Celzia.

★★★

TRISTAR

Návod na použitie

ODVOD VODY

Manuálne (Obrázok 12)

• Ked' sa už jednotka vypne pri plnej vode, jednotku vypnite a odpojte napájací kábel.
• Položte vaničku na vodu pod výpust vody na zadnej strane jednotky.
• Odskrutkujte viečko výpustu, vypojte zátku vody a voda vytečie.
• Pri vypúšťaní jednotku jemne nakloňte smerom dozadu.
• Ak je vanička na vodu plná predtým, ako sa jednotka vyprázdni, zablokujte výpust vody so zátkou vody hned, ako je to možné, aby ste zabránili vytekaniu vody na zem alebo koberec.
• Ked'je už voda celkom vypustená, vložte zátku vody a tesne priskrutkujte viečko vody.
• Jednotku zapnite, len ak sú zátka vody a viečko výpustu správne nainštalované; inak kondenzát jednotky vytečie na zem alebo koberec.

Súvislý výpust (Obrázok 13 + 14)

• Odskrutkujte viečko vody a vložte 13 mm PVC hadicu odvádzajúcu vodu 8 mm – 10 mm do vývodu vody.
• Pripojte hadicu odvádzajúcu vodu k toalete alebo smerom do exteriéru.
• Pri prevádzke v režime zohrievania zvolte súvislý výpust; inak sa jednotka môže vypnút kvôli plnej vode.
• Položte hadicu odvádzajúcu vodu na neprístupné miesto vo výške, ktorá nie je nad vývodom vody a udržujte ju bez ohybu.

Údržba a servis

• Povrch jednotky vyčistite s mokrou mäkkou handričkou. Nepoužívajte chemické rozpůšťadlá ako alkohol a benzin; inak sa povrch klimatizáć môže poškodit.
• Filtre čistite raz za dva týždne. Ak sú rám filtra a filter zanesené s prachom, funkcia klimatizácie sa môže znížit'
• Jemne vyberte rám filtra v smere, ktorý ukazuje šípka (ako je to zobrazené na Obrázku 15 + 16).
• Filtre vložte do teplej vody (okolo 40 °C), do ktorej sa pridá neutrálny čistiaci prostriedok na čistenie a potom ich vysušte v tieni.
• Uistite sa, či sú filtre úplne suché, predtým ako ich vložíte naspát do jednotky.

RIEŠENIE PROBLÉMOV

Problém/určenie chyby	Príčina Riešenie
Klimatizácia nefunguje	Žiadna energia Rozsvieti sa indikátor plnej vody? Okolitá teplota je prilíš nízka ? Teplota v mleistnosti je nižšia ako nastavená teplota v chladiacom režime.	Jednotku pripojte k zásuvke pod prúdom a zapnite ju.Vypustite vodu uskladnenú v jednotke.Odporuča sa, aby sa táto jednotka prevádzkovala pri 10-35 °C.Zmeňte nastavenú teplotu
Zlé chladiace alebo vyhrievacie účinky	Nie je priame slnečné svetloDvere a okná sú otvorené, mleistnost je preplnená alebo tam sú iné tepelné zdroje v chladiacom režimeSietka filtra je velmi znečistenáPrívod alebo vývod vzduchu je zanesený	Vytiahnite začlonu.Zátvorte dvere a okno a prídajte nové klimatizácieVyčistite alebo vymeňte sleťku filtraOdstránte prekázku
Veľký hluk • Klimatizácia	nie je položená na rovnom povrchu	Položite klimatizáciu na rovné a pevné miesto (môže to znížit hluk)
Kompresor nefunguje	Spustenie ochrany proti prehriatiu	Počkajte 3 minúty, pokým sa zníži teplota a potom jednotku zapnite
Dialkový ovládač nefunguje	Prilíš dlhá vzdialenostDialkový ovládač neukazuje smerom k prijimacej hlave dialkového ovládaniaBatérie nemaju elektrinu	Prineste dialkový ovládač bližšie ku klimatizácii a zabezpečte, aby smeroval k prijimacej hlave dialkového ovládania.Vymeňte batérie
Displej E1 • Porucha snímača teploty potrubia		Skontrolujte snímač teploty potrubia a príslušné obvody
Displej E2 • Porucha snímača teploty miestnosti		Skontrolujte snímač teploty miestnosti a príslušné obvody
Displej E4 • Ochrana proti zamrznutlu • Funkcie sa po rozmrazení automaticky obnovia.
Rozsvieti sa indikátor plnej vody	Voda v základnej doske jednotky dosahuje plnú úroveň vody	Vypustite vodu zo základnej dosky.

ZÁRUKA

• Tento výrobok má udelenú záruku 24 mesiacov. Vaša záruka je platná, ak sa výrobok používa v súlade s pokynmi a na účel, pre ktorý bol vytvorený. Okrem toho sa má predložit pôvodná kúpa (faktúra, účtenka alebo účet) s dátumom zakúpenia, názvom maloobchodníka a číslom položky výrobku.
• Pre detailné podmienky záruky si, prosím, pozrite našu servisnu webovú stránku: www.service.tristar.eu

ŽIVOTNÉ PROSTREDIE

Toto zariadenie by sa nemalo vyhadzovať s domovým odpadom na konci svojej životnosti, ale sa musí ponúknut na centrálnom mieste pre recykláciu elektrických a elektronických domácich spotrebičov. Tento symbol na zariadení, manuálí s pokynmi a balení smeruje vašu pozornosť na túto dôležitú vec. Materiały použité v tomto zariadení sa môžu recyklovať. Recyklovaním použitých domácich spotrebičov prispievate dôležitou mierou k ochrane nášho životného prostredia. Požiadajte vaše miestne úrady o informácie týkajúce sa miesta opätovného zberu.

PODPORA

Všetky dostupné informácie a náhradné diely pre servis môžete nájst na service.tristar.eu!

\*\*\* TRISTAR

Výrobok alebo zariadenie obsahuje fluórované skleníkové plyny.
