INSTRUKCJA OBSŁUGI AC5517CH TRISTAR

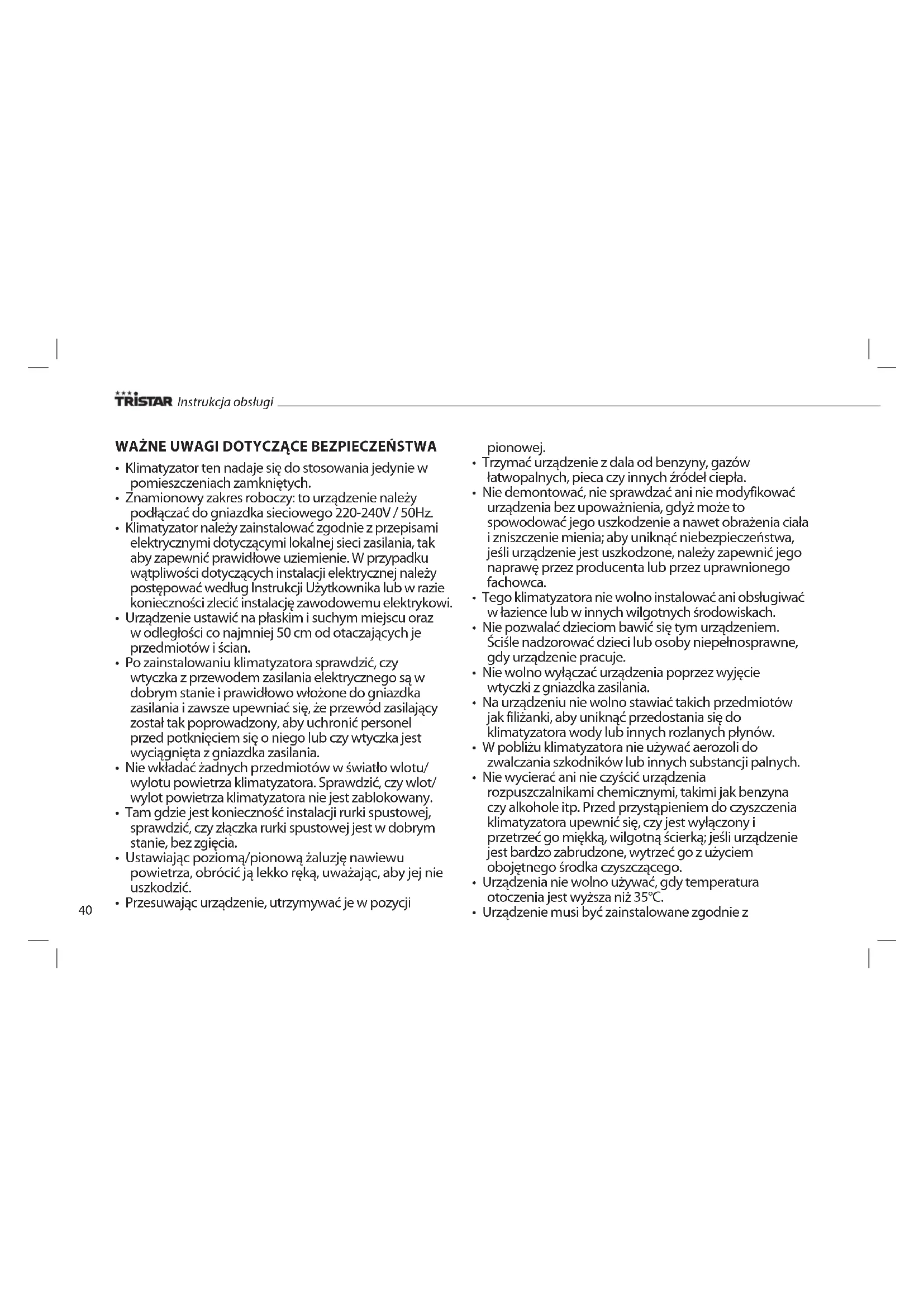

• Klimatyzator ten nadaje się do stosowania jedynie w pomieszczeniach zamkniętych.

• Znamionowy zakres roboczy: to urządzenie należy podłączać do gniazdka sieciowego 220-240V / 50Hz.

• Klimatyzator należy zainstalować zgodnie z przepisami elektrycznymi dotyczącymi lokalnej sieci zasilania, tak aby zapewnić prawidłowe uziemienie. W przypadku wątpliwości dotyczących instalacji elektrycznej należy postępować według Instrukcji Użytkownika lub w razie konieczności zlecić instalację zawodowemu elektrykowi.

• Urządzenie ustawić na płaskim i suchym miejscu oraz w odległości co najmniej 50 cm od otaczających je przedmiotów i ścian.

• Po zainstalowaniu klimatyzatora sprawdzić, czy wtyczka z przewodem zasilania elektrycznego są w dobrym stanie i prawidłowo włożone do gniazdka zasilania i zawsze upewniać się, że przewód zasilający został tak poprowadzony, aby uchronić personel przed potknięciem się o niego lub czy wtyczka jest wyciągnięta z gniazdka zasilania.

• Nie wkładać żadnych przedmiotów w światło wlotu/ wylotu powietrza klimatyzatora. Sprawdzić, czy wlot/ wylot powietrza klimatyzatora nie jest zablokowany.

• Tam gdzie jest konieczność instalacji rurki spustowej, sprawdzić, czy złączka rurki spustowej jest w dobrym stanie, bez zgięcia.

• Ustawiając poziomą/pionową żaluzję nawiewu powietrza, obrócić ją lekko ręką, uważając, aby jej nie uszkodzić.

• Przesuwając urządzenie, utrzymywać je w pozycji pionowej.

• Trzymać urządzenie z dala od benzyny, gazów łatwopalnych, pieca czy innych źródeł ciepła.

• Nie demontować, nie sprawdzać ani nie modyfikować urządzenia bez upoważnienia, gdyż może to spowodować jego uszkodzenie a nawet obrażenia ciała i zniszczenie mienia; aby uniknąć niebezpieczeństwa, jeśli urządzenie jest uszkodzone, należy zapewnić jego naprawę przez producenta lub przez uprawnionego fachowca.

• Tego klimatyzatora nie wolno instalować ani obsługiwać w łazience lub w innych wilgotnych środowiskach.

• Nie pozwalać dzieciom bawić się tym urządzeniem. Ściśle nadzorować dzieci lub osoby niepełnosprawne, gdy urządzenie pracuje.

• Nie wolno wyłączać urządzenia poprzez wyjęcie wtyczki z gniazdka zasilania.

• Na urządzeniu nie wolno stawiać takich przedmiotów jak filiżanki, aby uniknąć przedostania się do klimatyzatora wody lub innych rozlanych płynów.

• W pobliżu klimatyzatora nie używać aerozoli do zwalczania szkodników lub innych substancji palnych.

• Nie wycierać ani nie czyścić urządzenia rozpuszczalnikami chemicznymi, takimi jak benzyna czy alkohole itp. Przed przystąpieniem do czyszczenia klimatyzatora upewnić się, czy jest wyłączony i przetrzeć go miękką, wilgotną ścierką; jeśli urządzenie jest bardzo zabrudzone, wytrzeć go z użyciem obojętnego środka czyszczącego.

• Urządzenia nie wolno używać, gdy temperatura otoczenia jest wyższa niż 35°C.

• Urządzenie musi być zainstalowane zgodnie z Instrukcja obsługi41

krajowymi przepisami elektrycznymi.

• Urządzenie może być używane przez dzieci powyżej 8 lat lub przez osoby z ograniczonymi zdolnościami fizycznymi, czuciowymi i umysłowymi lub brakiem doświadczenia i wiedzy, o ile odbywa się to pod nadzorem lub otrzymały instrukcje odnośnie używania urządzenia w bezpieczny sposób i rozumieją związane z tym zagrożenia. Urządzenie nie jest przeznaczone do zabawy dla dzieci. Czyszczenie i konserwacja urządzenia nie mogą być dokonywana przez dzieci, chyba że mają ukończone 8 lat są pod nadzorem.

• Urządzenie wraz z przewodem trzymać z dala od dzieci w wieku poniżej 8 lat. CZĘŚCI

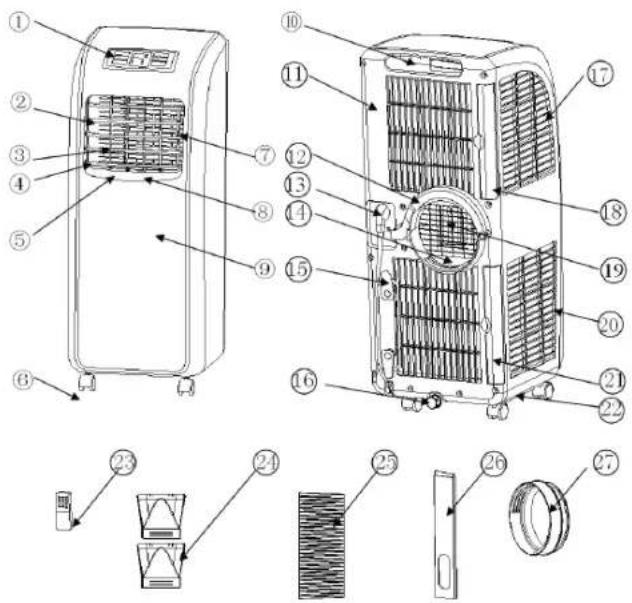

4. Ramka nadmuchu powietrza

5. Dźwignia łącząca żaluzję pionową

6. Kółko samonastawne

7. Dźwignia łącząca żaluzję poziomą

8. Główna żaluzja pionowa

10. Położenie uchwytu

12. Sprzączka w kształcie C węża wylotu ciepła

13. Przewód zasilania elektrycznego

14. Spód dolnego kanału powietrza

15. Uchwyt do nawijania kabla

16. Zaślepka odpływu

17. Siatka filtra parownika

22. Płyta podstawy (prawa strona:miejsce na pilota)

24. Zewnętrzny łącznik węża odprowadzania ciepłego powietrza

25. Zatrzask węża odprowadzania ciepła

26. Zespół płyty uszczelnienia okna

• Ostrzeżenie: Pozostawić ten klimatyzator przenośny w położeniu pionowym na 2 godziny przed pierwszym użyciem.

• Klimatyzator ten można przestawiać w dogodnym położeniu; po przestawieniu pozostawić go w pozycji pionowej. Klimatyzator należy umiejscawiać na płaskiej powierzchni posadzki. Nie wolno instalować go ani obsługiwać w łazience czy w innych wilgotnych środowiskach. MONTAŻ Wąż odprowadzania ciepła

• Złącze zewnętrzne węża odprowadzania ciepła (Rysunek 1A)

• Złącze krótkie węża odprowadzania ciepła (Rysunek 2A)

• Złącze zewnętrzne węża odprowadzania ciepła (Rysunek 1)

• Wyjąć dwa elementy zewnętrznego złącza węża odprowadzania ciepła, oba elementy mają tę samą budowę.

• Przytrzymać jeden element jedną ręką umieścić złącze jednego elementu w kierunku rowka drugiego elementu i ścisnąć je tak, aby zatrzasnęły się (Rysunek 1A).

• Wyjąć oba złącza węża odprowadzania ciepła, przykręcić oba załącza do węża odprowadzania ciepła (Rysunek 1 + 2A). Sprzączka w kształcie C węża wylotu ciepła Otwór obrotowy sprzączki w kształcie C umieścić występie obrotowym w tylnej ściance urządzenia (jak pokazano na Rysunku 3). Montaż przewodu odprowadzania ciepła

• Jedną ręką unieść sprzączkę w kształcie C, a drugą ręką umieścić krótkie złącze węża odprowadzania ciepła w zagłębieniu z tyłu urządzenia (Jak pokazano na Rysunku 5).

• Zablokować nieruchomo wąż odprowadzania ciepła, wciskając złączkę w kształcie C aż do zatrząśnięcia. (Jak pokazano na Rysunku 5). Montaż zespołu płyty uszczelnienia okna

• Otworzyć okno i na oknie zamocować zespół płyty uszczelniającej okno, pionowo lub poziomo (jak pokazano na Rysunku 7 i 8).

• Rozłączyć części zespołu uszczelnienia okna, wyregulować odległość zespołu tak, aby oka końce zespołu zetknęły się z framugą okna, przymocować części zespołu za pomocą miedzianych wkrętów. Montaż urządzenia

• Sprawdzić, czy urządzenie znajduje się w odległości co najmniej 50 cm od ścian czy innych przedmiotów. (Jak pokazano na Rysunku 9).

• Płaski koniec węża odprowadzani ciepła zatrzasnąć w otworze eliptycznym zespołu płyty uszczelnienia okna (jak pokazano na Rysunku 10 i 11). Ważne uwagi

• Wąż odprowadzający ma długość 280mm-1500mm, a tak długość wynika ze specyfikacji klimatyzatora (s). Nie stosować dłuższego węża lub nie wymieniać go na inne, gdyż to wpłynie niekorzystnie na funkcje klimatyzatora. Wylot musi być gładki, gdyż klimatyzator może się przegrzewać, jeśli wylot będzie o mniejszej średnicy lub będzie zatkany.

• Wąż odprowadzania ciepła nie może być zgięty i będzie wolny od większych zagięć (powyżej 45°), wąż odprowadzania ciepła musi być właściwie wentylowany. Instrukcja obsługi43

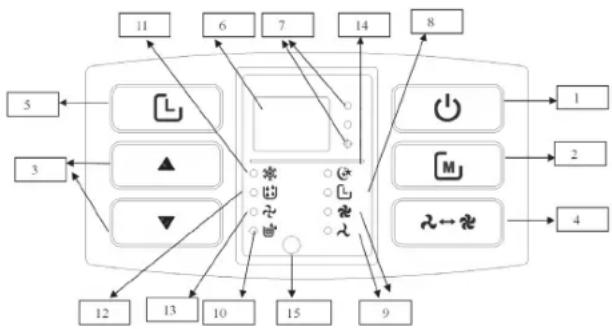

1. Przycisk włączania/wyłączania

3. Przycisk w górę/w dół

4. Przycisk wentylatora

5. Przycisk czasomierza (timer)

6. Obszar wyświetlacza podwójnego 88

7. Kontrolka stopni Celsiusza/ Fahrenheita

8. Kontrolka czasomierza (timer)

9. Kontrolka w górę/w dół

10. Kontrolka napełnienia wodą

11. Kontrolka chłodzenia

14. Kontrolka trybu uśpienia

15. Lokalizacja czujnika pilota

INSTRUKCJA UŻYTKOWANIA:

• Podczas włączania urządzenia do sieci po raz pierwszy, zabrzęczy brzęczyk, wyświetlacz wskaże temperaturę otoczenia, a zakres temperatury wyświetlacza wynosi 10—35 °C. Urządzenie przechodzi do trybu czuwania.

• Aby włączyć lub wyłączyć urządzenie, należy nacisnąć przycisk włączania/wyłączania (ON/OFF). Urządzenie przejdzie do trybu chłodzenia. Prędkość wentylatora jest duża a ustawiona temperatura wynosi 23°C.

• Nacisnąć przycisk trybu (MODE), aby przełączyć pomiędzy chłodzeniem a nadmuchem powietrza i trybami suszenia. W międzyczasie zaświecą się odpowiednie kontrolki.

• Tryb chłodzenia: Nacisnąć przycisk trybu, aby wybrać ten tryb. W tym trybie nacisnąć przycisk w górę/ w dół w celu ustawienia żądanej temperatury. Zakres temperatury wynosi 17-30°C. Jedno naciśnięcie zwiększa lub zmniejsza temperaturę zadaną o 1°C. Wcisnąć przycisk wentylatora (FAN) w celu wybrania stosownej prędkości jego obrotów. Nacisnąć przycisk czasomierza (TIMER) oraz przycisk kierunkowy w dół jednocześnie, aby wybrać ten tryb uśpienia (Sleep). W tym trybie, po upływie 2 godzin pracy urządzenia temperatura ustawienia wzrasta automatycznie o 1°C. Po upływie następnych 2 godzin pracy urządzenia temperatura ustawienia ponownie wzrasta o 1°C. Później temperatura ustawienia nie zmieni się.

• W trybie suchym, jeśli temperatura otoczenia jest powyżej 17°C, włączy się sprężarka. Gdy temperatura otoczenia opadnie poniżej 15°C, sprężarka wyłączy się. Kiedy temperatura otoczenia wzrośnie powyżej 17°C, sprężarka zostanie uruchomiona ponownie.

• W trybie nadmuchu pracuje jedynie silnik wentylatora. Przycisk wentylatora (FAN) Wentylator będzie pracował w trybie chłodzenia (za wyjątkiem trybu uśpienia) i w trybie nadmuchu: duży>mały>duży. Przycisk czasomierza (TIMER)

• Podczas pracy urządzenia nacisnąć przycisk czasomierza (TIMER), aby wprowadzić czas wyłączenia.

• W trybie czuwania nacisnąć przycisk czasomierza (TIMER), aby wprowadzić czas włączenia. W międzyczasie zaświeci się kontrolka czasomierza (Timer).

• Nacisnąć przycisk czasomierza (TIMER) w celu wprowadzenia funkcji odmierzania czasu (włączenia/wyłączenia). Przyciskiem w górę/w dół ustawić żądany czas w godzinach.

• Po ustawieniu czasu włączenia lub wyłączenia kontrolka czasomierza (Timer) zgaśnie i wyświetli się temperatura otoczenia. Klimatyzator44

PRZYCISK W GÓRĘ/W DÓŁ

• Naciśnij przycisk w górę lub przycisk w dół podczas wyświetlania temperatury otoczenia, temperatura otoczenia zmieni się na żądaną temperaturę (urządzenie nie zareaguje na tę operację w trybach nadmuchu powietrza i suszenia).

• W trybie chłodzenia zakres regulacji temperatury wynosi 17-30°C.

• Nacisnąć przycisk w górę i w dół jednocześnie w celu przełączania między jednostkami stopni Fahrenheita i Celsjusza. W przypadku wyświetlania temperatury w stopniach Celsjusza świeci się kontrolka stopni Celsjusza.

• Gdy urządzenie zatrzyma się z powodu pełnego zbiornika wody, należy odłączyć urządzenie z sieci zasilania, wyjmując wtyczkę kabla z gniazdka sieciowego.

• Podłożyć tackę na wodę pod wylot wody z tyłu urządzenia.

• Odkręcić zaślepkę spustu wody, woda wypłynie.

• W trakcie opróżniania pochylić urządzenie lekko do tyłu.

• Jeśli tacka z wodą napełni się, zanim urządzenie się opróżni, zatkać otwór wypływu wody, aby zapobiec wylaniu się wody na posadzkę lub dywan.

• Po całkowitym opróżnieniu urządzenia z wody, założyć zaślepkę i dokręcić ją do oporu.

• Urządzenie włączać tylko wtedy, gdy zaślepka spustu wody jest prawidłowo dokręcona i założona jej nasadka; inaczej skropliny będą się wylewać z urządzenia na posadzkę lub dywan. Odpływ stały (Rysunek 13 + 14)

• Odkręcić Nasadkę odpływu wody; w wylot odpływu włożyć wąż odprowadzający wodę 13mm PCW 8mm-10mm.

• Wąż odpływu odprowadzić do toalety lub na zewnątrz.

• Podczas pracy w trybie ogrzewania założyć odpływ ciągły; w przeciwnym razie urządzenie może się wyłączać ze względu na napełnienie wodą.

• Wąż spustowy umieścić w niedostępnym miejscu na wysokości nie wyższej nią wylot wody i nie dopuszczać do zgięcia węża. Konserwacja i serwis Przed przystąpieniem do konserwacji i obsługi urządzenia wyłączyć zasila- nie i wyjąć wtyczkę kabla z gniazdka zasilania.

• Miękką szmatką oczyścić powierzchnię urządzenia. Nie wolno używać rozpuszczalników takich jak alkohol czy benzyna; w przeciwnym razie powierzchnia klimatyzatora może ulec uszkodzeniu.

• Filtry czyścić co dwa tygodnie. Jeśli w ramka filtra wraz filtrem są zanieczyszczone pyłem, funkcja klimatyzatora może się osłabić.

• Wyjąć ramkę filtra delikatnie w kierunku wskazanym przez strzałkę (patrz Rysunek 15 + 16).

• Filtry włożyć do ciepłej wody (ok. 40°C) z dodatkiem obojętnego środka do mycia, następnie osuszyć je w cieniu.

• Przed ich ponownym zamontowaniem w urządzeniu sprawdzić, czy filtry są całkowicie suche.

ROZWIĄZYWANIE PROBLEMÓW

Problem/ usterka Przyczyna Środek zaradczy Klimatyzator nie działa

• Czy świeci się kontrolka napełnienia wodą?

• Czy nie jest zbyt niska temperatura otoczenia?

• Temperatura w pomieszczeniu jest niższa niż temperatura zadana w trybie chłodzenia.

• Urządzenie podłączyć do sprawnego gniazdka zasilania i włączyć go.

• Spuścić wodę z urządzenia.

• Zaleca się, aby urządzenie pracowało w temp. 10-35°C.

• Zmienić temperaturę zadaną. Złe skutki chłodzenia lub ogrzewania

• Czy pada na urządzenie bezpośrednie światło słoneczne?

• Otwarte są drzwi i okna, pokój jest zatłoczony lub występują inne źródła ciepła w trybie chłodzenia.

• Siatka filtra jest bardzo zabrudzona.

• Zatkany jest dopływ lub odpływ powietrza.

• Zamknąć drzwi i okna i wstawić nowe klimatyzatory.

• Oczyścić lub wymienić siatkę filtra.

• Usunąć zator. Duży hałas • Klimatyzator nie stoi na płaskiej powierzchni.

• Ustawić klimatyzator na płaskim i twardym miejscu (to może zmniejszyć poziom hałasu). Nie działa sprężarka • Włączyło się zabezpieczenie przed przegrzaniem.

• Odczekać 3 minuty aż temperatura opadnie, a następnie włączyć urządzenie. Instrukcja obsługi45

Problem/ usterka Przyczyna Środek zaradczy Nie działa pilot • Zbyt duża odległość.

• Pilot nie jest skierowany w stronę czujnika odbiorczego nadajnika pilota.

• Baterie są rozładowane.

• Przybliżyć pilot do klimatyzatora i upewnić się, że pilot jest skierowany w stronę czujnika odbiorczego nadajnika pilota na urządzeniu.

• Wymienić baterie Wyświetlacz E1 • Usterka czujnika temperatury przewodu.

• Sprawdzić czujnik temperatury przewodu i związane z nim obwody. Wyświetlacz E2 • Usterka czujnika temperatury w pomieszczeniu.

• Sprawdzić czujnik temperatury w pomieszczeniu i związane z nim obwody. Wyświetlacz E4 • Zabezpieczenie przed zamarzaniem.

• Automatycznie przywraca się sprawność funkcji po odmrożeniu. Czy świeci się kon- trolka napełnienia wodą?

• Woda w płycie podstawy urządzenia osiąga najwyższy poziom.

• Spuścić wodę z płyty podstawy urządzenia. GWARANCJA

• Ten produkt posiada gwarancję ważną przez okres 24 miesięcy. Gwarancja jest ważna, jeśli produkt jest używany zgodnie z instrukcjami i do celu, dla którego został stworzony. Ponadto musi być przedłożony dokument pierwszego zakupu (faktura lub paragon dowód sprzedaży) wraz z datą zakupu, nazwą sklepu i numerem pozycji danego produktu.

• Szczegółowe warunki gwarancji znajdują się na naszej stronie internetowej: www.service.tristar.eu ŚRODOWISKO Urządzenia nie wolno wyrzucać wraz z odpadami domowymi, ale należy je zanieść do centralnego punktu recyklingu domowych urządzeń elektrycznych i elektronicznych. Ten symbol na urządzeniu, instrukcjach użytkowania i opakowaniu zwraca uwagę na ważne kwestie. Materiały zastosowane w tym urządzeniu mogą być poddane odzyskowi. Poprzez odzysk zastosowany w urządzeniach gospodarstwa domowego użytkownik wnosi istotny wkład w ochronę środowiska. Aby uzyskać in- formacje dotyczące punktów zbiórki, należy skontaktować się z lokalnymi władzami. WSPARCIE Wszystkie dostępne informacje i części zamienne można znaleźć na stro- nie: service.tristar.eu! Klimatyzator46

• È scattata la termica. • Odczekać 3 minuty aż temperatura opadnie, a następnie włączyć urządzenie. Il telecomando non funziona
