BRUKSANVISNING AC5517CH TRISTAR

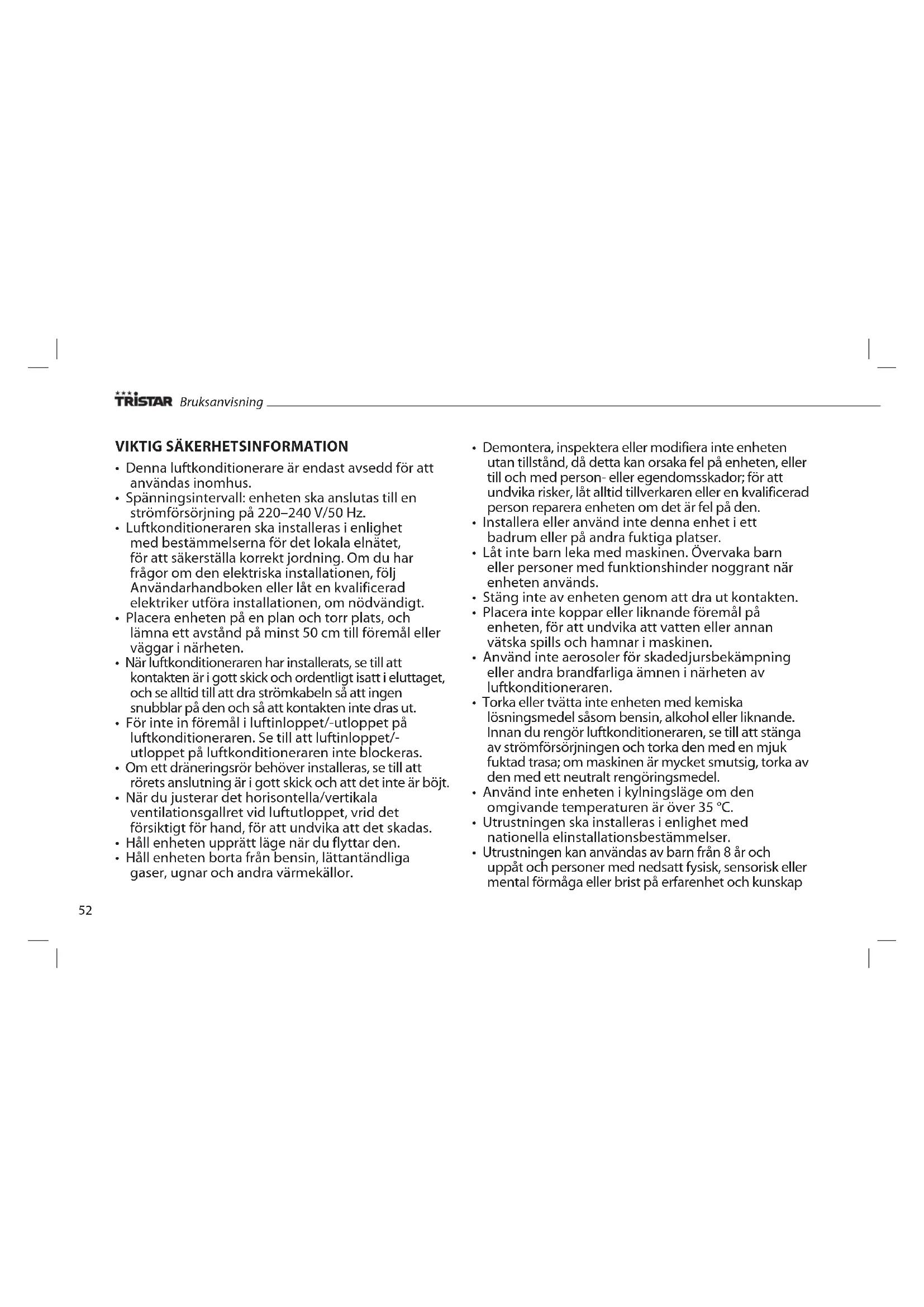

• Denna luftkonditionerare är endast avsedd för att användas inomhus.
• Spänningsintervall: enheten ska anslutas till en strömförsörjning på 220–240 V/50 Hz.
• Luftkonditioneraren ska installeras i enlighet med bestämmelserna för det lokala elnätet, för att säkerställa korrekt jordning. Om du har frågor om den elektriska installationen, följ Användarhandboken eller låt en kvalificerad elektriker utföra installationen, om nödvändigt.
• Placera enheten på en plan och torr plats, och lämna ett avständ på minst 50 cm till föremål eller väggar i närheten.
• När luftkonditioneraren har installerats, se till att kontakten är i gott skick och ordentligt isatt i eluttaget, och se alltid till att dra strömkabeln så att ingen snubblar på den och så att kontakten inte dras ut.
• För inte in föremål i luftinloppet/-utloppet på luftkonditioneraren. Se till att luftinloppet/-utloppet på luftkonditioneraren inte blockeras.
• Om ett dräneringsrör behöver installeras, se till att rörets anslutning är i gott skick och att det inte är böjt.
• När du justerar det horisontella/vertikala ventilationsgallret vid luftutloppet, vrid det försiktigt för hand, för att undvika att det skadas.
• Håll enheten upprätt läge när du flyttar den.

• Håll enheten borta från bensin, lättantändliga gaser, ugnar och andra värmekällor.

• Demontera, inspektera eller modifiera inte enheten utan tillstånd, då detta kan orsaka fel på enheten, eller till och med person- eller egendomsskador; för att undvika risker, låt alltid tillverkaren eller en kvalificerad person reparera enheten om det är fel på den.

• Installera eller använd inte denna enhet i ett badrum eller på andra fuktiga platser.
• Låt inte barn leka med maskinen. Övervaka barn eller personer med funktionshinder noggrant när enheten används.
• Stäng inte av enheten genom att dra ut kontakten.
• Placera inte koppar eller liknande föremål på enheten, för att undvika att vatten eller annan vätska spills och hamnar i maskinen.
• Använd inte aerosoler för skadedjursbekämpning eller andra brandfarliga ämnen i närheten av luftkonditioneraren.
• Torka eller tvätta inte enheten med kemiska lösningsmedel såsom bensin, alkohol eller liknande. Innan du rengör luftkonditioneraren, se till att stänga av strömförsörjningen och torka den med en mjuk fuktad trasa; om maskinen är mycket smutsig, torka av den med ett neutralt rengöringsmedel.
• Använd inte enheten i kylningsläge om den omgivande temperaturen är över 35 °C.
• Utrustningen ska installeras i enlighet med nationella elinstallationsbestämmelser.
• Utrustningen kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap

om de övervakas eller får instruktioner angående användning av mixern på ett säkert sätt och förstår riskerna. Barn ska inte leka med utrustningen. Rengöring och underhåll ska inte utföras av barn om de inte är äldre än 8 år och övervakas.

- Håll utrustningen och dess sladd oåtkomliga för barn under 8 år.

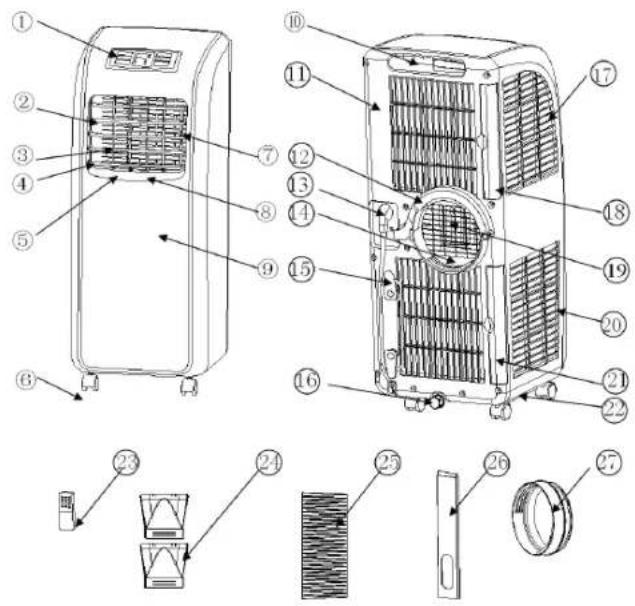

DELAR

1. Kontrollpanel
2. Horisontellt ventilationsgaller
3. Vertikalt ventilationsgaller
4. Luftutloppshållare
5. Anslutningsspak för vertikalt ventilationsgaller
6. Hjul
7. Anslutningsspak för horisontellt
8. Vertikalt huvudventilationsgaller
9. Främre hölje
10. Handtagsposition
11. Bakre hölie
12. C-format spänne för värmeutlopp
13. Strömkabel
14. Botten på undre luftkanal
15. Plats för kabeln
16. Dräneringslock
17. Avdunstarfilternät
18. Avdunstarfilterhållare
19. Fint utstrålningsnät
20. Kondenserarfilternät
21. Kondenserarfilterhållare
22. Basplatta (Höger sida: ventilationsgaller förvaringsutrymme för fjärrkontroll)
23. Fjärrkontroll
24. Yttre anslutning för värmeutloppsslang Bakre hölje
25. Slanghake för värmeutloppsslang
26. Fönstertätningsenhet
27. Rund anslutning

- Varning: lämna denna mobila luftkonditionerare i upprätt läge i minst 2 timmar innan du använder den för första gången.

- Denna luftkonditionerare kan enkelt flyttas inomhus; håll luftkonditioneraren i upprätt läge när den flyttas. Placera luftkonditioneraren på en plan golvyta. Installera eller använd inte denna enhet i ett badrum eller på andra fuktiga platser.

MONTERING

Värmeutloppslang

• Yttre anslutning för värmeutloppsslang (Bild 1A)
• Kort anslutning för värmeutloppsslang (Bild 2A)
• Yttre anslutning för värmeutloppsslang (Bild 1)
• Ta ut de två delarna av den yttre anslutningen för värmeutloppsslangen. Dessa två delar har samma struktur på ytan.
• Håll en del i varje hand, sätt kopplingen på ena delen mot spåret på den andra och tryck ihop dem tills de klickar fast ordentligt (Bild 1A).
• Ta ut båda anslutningarna för utloppsslangen och skruva fast båda anslutningarna på utloppsslangen (Bild 1 + 2A).

Installera det C-formade spännet för värmeutloppsslangen

Placera rotationshålet på det C-formade spännet över rotationsaxeln bak på enheten (såsom det visas i Bild 3).

Installera värmeutloppsslangen

• Lyft upp det C-formade spännet med en hand och placera med andra handen den korta anslutningen på värmeutloppsslangen i utskärningen bak på enheten. (såsom det visas på Bild 5).
• Lås fast utloppsslangen ordentligt genom att trycka det C-formade spännet nedåt tills det klickar på plats. (såsom det visas på Bild 5).

Installera fönstertätningsenheten

• Öppna fönstret och montera fönstertätningsenheten på fönstret, antingen vertikalt eller horisontellt (såsom det visas på Bild 7 och 8).
• Dra isär fönstertätningsenhetens delar, justera enhetens avständ så att de två ändarna kommer i kontakt med fönsterkarmen och fäst enhetens delar med kopparskruvar.

Installera enheten

• Se till att placera enheten minst 50 cm från väggar och andra föremål. (Såsom det visas på Bild 9).
• Klicka fast den platta änden på värmeutloppsslangen in i det elliptiska hålet på fönstertätningsenheten (såsom det visas på Bild 10 och 11).

Viktiga anmärkningar

• Utloppsslangen är 280 mm – 1 500 mm lång och denna längd fastställs beroende på specifikationerna för luftkonditioneraren. Använd inte en förlängd slang, och byt inte ut mot andra slangar, då detta kan påverka luftkonditionerarens funktion. Utloppet måste fungera smidigt och luftkonditioneraren kan överhettas om utloppet blockeras.
• Värmeutloppsslangen får inte vikas och får inte ha stora böjar (större än 45°). Värmeutloppslangen måste ventileras ordentligt.

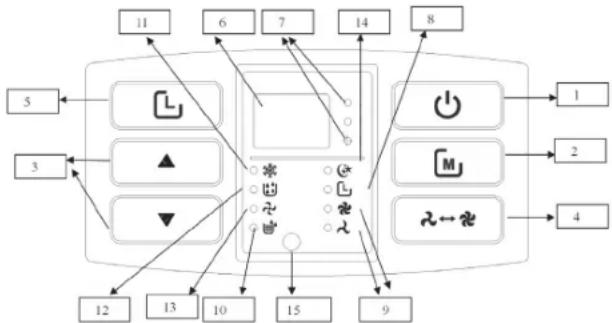

ANVÄNDARINSTRUKTIONER FÖR KONTROLLPANELEN

1. På/Av-knapp
2. Lägesknapp (Mode)
3. Upp/Ner-knapp
4. Fläktknapp (Fan)
5. Timer-knapp
6. Dubbelt 88-visnigsområde för siffror
7. Indikator för Celsius/Fahrenheit-grader

8. Timer-indikator

9. High/Low-indikator

10. Vatten fullt-indikator (Water Full)
11. Kylnings-indikator (Cool)
12. Avfuktnings-indikator (Dehumidify)
    13.Fläkt-indikator (Fan)
13. Sleep-lägerindikator
14. Fjärrkontrollssensoms placering

ANVÄNDARINSTRUKTIONER:

• När enheten kopplas in första gången piper summern, displayen visar den omgivande temperaturen och temperaturdisplayens intervall är 10—35 °C. Enheten går in i standby-läge.
• Tryck på på/av-knappen för att slå på eller stänga av enheten. Enheten går in i kylningsläge. Fläkthastigheten är hög och den inställda temperaturen är 23 °C.
• Tryck på lägesknappen för att växla mellan lägena kylning, luftförsörjning och avfuktning. Samtidigt tänds motsvarande indikatorlampor.
• Kylningsläge: Tryck på lägesknappen för att välja detta läge. I detta läge, tryck på Upp/Ner-knappen för att ställa in önskad temperatur.

Temperaturintervallet är 17-30 °C. Ett tryck ökar eller minskar temperaturen med 1 °C. Tryck på fläktknappen (Fan) för att välja en lämplig fläkthastighet. Tryck på Timer-knappen och nerknappen samtidigt för att välja Sleep-läge. I detta läge, efter att enheten körts i 2 timmar, höljs den inställda temperaturen automatiskt 1 °C. Efter att ha körts i ytterligare 2 timmar höjs temperaturen 1 °C igen. Efter detta ändras inte den inställda temperaturen.

• I avfuktningsläge startar kompressorn om den omgivande temperaturen är över 17 °C. Kompressorn stängs av när den omgivande temperaturen sjunker under 15 °C. Kompressorn startar igen när den omgivande temperaturen stiger över 17 °C.
• I luftförsörjningsläge körs endast fläktmotorn.

Fläktknappen (Fan)

Fläkten körs på följande sätt i kylningsläget (förutom sleep-läget) och luftförsörjningsläget: hög>låg>hög.

Timer-knappen

• Tryck på Timer-knappen när enheten körs för att ange avstängningstiden.
• Tryck på Timer-knappen under standby-läge för att ange starttiden. Under tiden lyser timer-indikatorn.
• Tryck på Timer-knappen för att gå till timerfunktionen (start/avstängning). Använd upp- eller ner-knappen för att ställa in önskad tid i timmar.
• Efter att start- eller avstängningstiden är inställd slocknar timer-indikatorn och den omgivande temperaturen visas.

Upp/Ner-knapp

• Tryck på upp- eller ner-knappen när den omgivande temperaturen visas. Temperaturen ändras till den önskade temperaturen (enheten svarar inte på denna åtgård i lägena luftförsörjning och avfuktning).
• I kylningsläge är temperaturinställningsintervallet 17-30 °C.
• Tryck på upp- och ner-knappen samtidigt för att växla mellan Fahrenheit- och Celsius-grader. När Celsius-grader visas tänds Celsius-indikatorn.

STAR

Bruksanvisning

VATTENTÖMNING

Manuell (Bild 12)

• När enheten är full med vatten och stängs av, stäng av enheten och koppla bort strömkontakten.
• Placera en bricka för vattnet under vattenutloppet bak på enheten.
• Skruva bort dräneringslocket och koppla bort vattenpluggen så rinner vattnet ut.
• Luta enheten bakåt något under tömningen.
• Om vattenbrickan blir full innan enheten är tom, blockera vattenutloppet med vattenpluggen så fort som möjligt för att förhindra att vatten rinner ut på golvet eller mattan.
• När allt vatten har tömts ut, sätt i vattenpluggen och skruva åt dräneringslocket ordentligt.
• Slå inte på enheten om vattenpluggen och dräneringslocket inte är korrekt monterade; annars rinner det kondenserade vattnet från enheten ut på golvet eller mattan.

• Skruva bort vattenlocket och sätt i en 13 mm PVC-dräneringsslang 8 mm–10 mm in i vattenutloppet.
• Anslut dräneringsslangen till ett avlopp eller dra den utomhus.
• När du kör enheten i uppvärmningsläge, använd kontinuerlig dränering; annars kan enheten stängas av när den blir full med vatten.
• Placera dräneringsslangen på en oåtkomlig plats, inte högre upp än vattenutloppet, och böj den inte.

Underhåll och service

Innan du utför underhåll och service på enheten, stäng av strömmen och koppla bort kontakten.

• Rengör enhetens yta med en fuktig, mjuk trasa. Använd inte kemiska lösningsmedel såsom alkohol eller bensin; detta kan skada luftkonditionerarens yta.
• Rengör filtren varannan vecka. Om filterhållaren och filtret är tilltäppta med damm kan luftkonditionerarens prestanda påverkas.
• Ta ut filterhållaren försiktigt i pilens riktning (såsom visas på Bild 15 + 16).
• Lägg filtren i varmt vatten (ungefär 40 °C) med ett neutralt rengöringsmedel för rengöring och torka dem sedan i skuggan.
• Se till att filtren är helt torra innan du sätter tillbaka dem i enheten.

FELSÖKNING

Problem/felindikering	Orsak Lösning
Luftkonditioneraren fungerar inte	Ingen strömLyser Vatten fullt-indikatorn (Water Full)?Är den omgivande temperaturen för låq?Rumstemperaturen är lägre än den inställda temperaturen i kylningsläge.	Anslut till ett aktivt eluttag och slå på den.Töm ut vattnet från enheten.Vi rekommenderar att enheten används i 10-35 °C.Ändra den inställda temperaturen
Dålig kylnings- eller uppvärmningseffekt	Direkt solljus förekommerDörrar och fönster är öppna, många personer befinner sig i rummet, eller andra värmekällor finns när kylningsläget användsFlitemätet är mycket smutsigtLuftinloppet eller -utloppet är ligensatt	Dra för gardinerna.Stäng dörrar och fönster och skaffa flera luftkonditionerareRengör eller byt ut filtemätetTa bort hindret
Kraftigt buller • Luftkonditioneraren står inte på en plan yta		Ställ luftkonditioneraren på en plan och stabil plats (detta kan minskä bullret)
Kompressorn fungerar inte	Överhettningsskyddet aktiverat. • Värnta 3 minuter tills temperaturen sjunker och slå sedan på enheten
Fjärrkontrollen fungerar inte	För längt avständFjärrkontrollen är inte riktad mot fjärrkontrollsmottagarenBatterierna är urladdade	Ta fjärrkontrollen närmare luftkonditioneraren och se till att fjärrkontrollen är riktad mot fjärrkontrollsmottagaren.Byt batterier
Displayen visar E1 • Fe	på rörtemperatursensorn • Kontrollera	rörtemperatursensorn och dess kretsar
Displayen visar E2 • Fe	på rumstemperatursensorn • Kontrollera	rumstemperatursensorn och dess kretsar
Displayen visar E4 • Fysskydd • Funktionerna återställs		automatiskt efter avfrostning.
Vatten fullt-indika-torn (Water Full) lyser	Vattnet i basplattan har nätt full vattennivå	Töm ut vattnet i basplattan.

GARANTI

• Denna produkt har 24 månaders garanti. Din garanti gäller om produkten används i enlighet med instruktionerna och det syfte för vilket den konstruerats. Dessutom måste originalköpehandlingen (faktura eller kvitto) uppvisas, med inköpsdatum, namnet på återförsäljaren och produktens serienummer.
• För detaljerade garantivillkor, se vår servicewebbplats: www.service.tristar.eu

MILJÖ

Denna utrustning får inte kastas i hushållssoporna när den slitits ut, utan måste lämnas in på en återvinningsanläggning för elektrisk

och elektronisk hushållsutrustning. Denna symbol på utrustningen, instruktionshandboken och förpackningen informerar dig om denna viktiga fråga. Materialet som använts i denna utrustning kan återvinnas. Genom att återvinna förbrukad hushållsutrustning bidrar du till skyddet av miljön. Kontakta dina lokala myndigheter för information om återvinningsställen.

SUPPORT

Du hittar all tillgänglig information och reservdelar på service.tristar.eu!
