MANUAL DE USUARIO AC5517CH TRISTAR

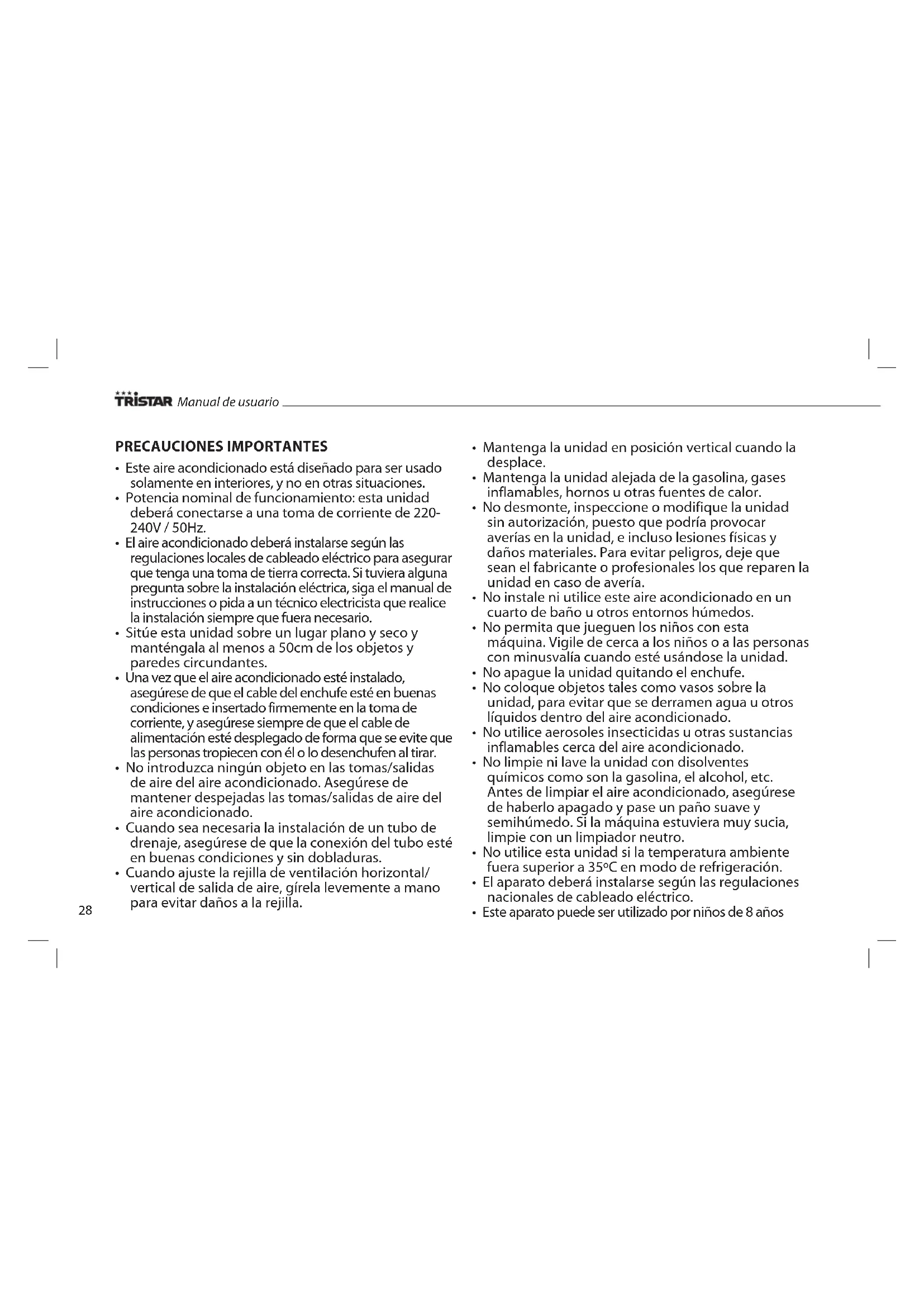

• Este aire acondicionado está diseñado para ser usado solamente en interiores, y no en otras situaciones.

• Potencia nominal de funcionamiento: esta unidad deberá conectarse a una toma de corriente de 220- 240V / 50Hz.

• El aire acondicionado deberá instalarse según las regulaciones locales de cableado eléctrico para asegurar que tenga una toma de tierra correcta. Si tuviera alguna pregunta sobre la instalación eléctrica, siga el manual de instrucciones o pida a un técnico electricista que realice la instalación siempre que fuera necesario.

• Sitúe esta unidad sobre un lugar plano y seco y manténgala al menos a 50cm de los objetos y paredes circundantes.

• Una vez que el aire acondicionado esté instalado, asegúrese de que el cable del enchufe esté en buenas condiciones e insertado firmemente en la toma de corriente, y asegúrese siempre de que el cable de alimentación esté desplegado de forma que se evite que las personas tropiecen con él o lo desenchufen al tirar.

• No introduzca ningún objeto en las tomas/salidas de aire del aire acondicionado. Asegúrese de mantener despejadas las tomas/salidas de aire del aire acondicionado.

• Cuando sea necesaria la instalación de un tubo de drenaje, asegúrese de que la conexión del tubo esté en buenas condiciones y sin dobladuras.

• Cuando ajuste la rejilla de ventilación horizontal/ vertical de salida de aire, gírela levemente a mano para evitar daños a la rejilla.

• Mantenga la unidad en posición vertical cuando la desplace.

• Mantenga la unidad alejada de la gasolina, gases inflamables, hornos u otras fuentes de calor.

• No desmonte, inspeccione o modifique la unidad sin autorización, puesto que podría provocar averías en la unidad, e incluso lesiones físicas y daños materiales. Para evitar peligros, deje que sean el fabricante o profesionales los que reparen la unidad en caso de avería.

• No instale ni utilice este aire acondicionado en un cuarto de baño u otros entornos húmedos.

• No permita que jueguen los niños con esta máquina. Vigile de cerca a los niños o a las personas con minusvalía cuando esté usándose la unidad.

• No apague la unidad quitando el enchufe.

• No coloque objetos tales como vasos sobre la unidad, para evitar que se derramen agua u otros líquidos dentro del aire acondicionado.

• No utilice aerosoles insecticidas u otras sustancias inflamables cerca del aire acondicionado.

• No limpie ni lave la unidad con disolventes químicos como son la gasolina, el alcohol, etc. Antes de limpiar el aire acondicionado, asegúrese de haberlo apagado y pase un paño suave y semihúmedo. Si la máquina estuviera muy sucia, limpie con un limpiador neutro.

• No utilice esta unidad si la temperatura ambiente fuera superior a 35ºC en modo de refrigeración.

• El aparato deberá instalarse según las regulaciones nacionales de cableado eléctrico.

• Este aparato puede ser utilizado por niños de 8 años Manual de usuario29

o más, así como por personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimientos, siempre que estén supervisados o formados sobre el uso seguro del aparato y comprendan los peligros implicados. Los niños no deben jugar con la unidad. Los niños no harán la limpieza y el mantenimiento del usuario, a menos que sean mayores de 8 años y estén supervisados.

• Mantenga el aparato y su cable lejos del alcance de niños menores de 8 años. PIEZAS

2. Rejilla de ventilación horizontal

3. Rejilla de ventilación vertical

4. Bastidor de salida de aire

5. Manivela de conexión de la rejilla de ventilación vertical

7. Manivela de conexión de la rejilla de ventilación horizontal

8. Rejilla de ventilación vertical principal

10. Posición del asa

14. Parte inferior del conducto de aire

15. Soporte para enrollar cable

16. Tapón de drenaje de rosca

21. Bastidor del filtro condensador

22. Bancada (Lado derecho: lugar de almacenamiento del mando a distancia)

23. Mando a distancia

24. Conector exterior del tubo de escape de aire caliente

25. Agarre del tubo de escape de aire caliente

26. Conjunto de la tabla-junta para ventana

Aire acondicionado30 INSTALACIÓN

• Advertencia: mantenga este aire acondicionado móvil en posición vertical al menos 2 horas antes de usarlo por primera vez.

• Es posible mover cómodamente este aire acondicionado. Manténgalo en posición vertical al moverlo. El aire acondicionado deberá colocarse sobre un suelo plano. No instale ni utilice este aire acondicionado en un cuarto de baño u otros entornos húmedos. MONTAJE Tubo de escape de aire caliente

• Extraiga las dos piezas del conector externo del tubo de escape de aire caliente. Estas dos piezas son iguales en estructura.

• Sostenga una pieza con cada mano, ponga la junta de una pieza en los surcos de la otra y presione hasta que encajen con firmeza (Figura 1A).

• Extraiga ambos conectores del tubo de escape de aire caliente y atornille ambos conectores en el tubo de escape de aire caliente (Figura 1 + 2A). Instalación del enganche en forma de C del tubo de escape de aire caliente Coloque el orificio giratorio del enganche en forma de C sobre el eje gira- torio de la parte trasera de la unidad (como se muestra en la Figura 3). Instalación del tubo de escape de aire caliente

• Levante el enganche en forma de C con una mano y coloque con la otra el conector corto del tubo de escape de aire caliente en la cavidad de la parte trasera de la unidad. (como se muestra en la Figura 5).

• Ajuste con firmeza el tubo de escape presionando el enganche en forma de C hacia abajo hasta que escuche un clic. (como se muestra en la Figura 5). Instalación de la tabla-junta para ventana

• Abra la ventana y monte la tabla-junta para ventana sobre la misma, ya sea en vertical o en horizontal (como se muestra en las Figuras 7 y 8).

• Separe las piezas de la tabla-junta para ventana, ajuste la distancia de la tabla para que los dos extremos de la misma entren en contacto con el marco de la ventana; sujete las piezas de la tabla con tornillos de cobre. Instalación de la unidad

• Asegúrese de que la unidad esté colocada al menos a 50cm de las paredes u otros objetos. (como se muestra en la Figura 9).

• Ajuste el extremo plano del tubo de escape de aire caliente en el orificio elíptico de la tabla-junta para ventana (como se muestra en las Figuras 10 y 11). Notas importantes

• El tubo de escape mide 280mm-1.500 mm y esta longitud se determina en función de las especificaciones del/de los aire/s acondicionado/s. No utilice un prolongador de tubo ni lo sustituya por tubos diferentes, ya que esto podría afectar al funcionamiento del aire acondicionado. El escape deberá estar despejado puesto que el aire acondicionado podría sobrecalentarse si se obstruye.

• el tubo de escape de aire caliente no deberá doblarse y no deberá someterse a una flexión significativa (mayor de 45º); el tubo de escape de aire caliente deberá ventilarse apropiadamente. Manual de usuario31

3. Botón Subir/Bajar

5. Botón Temporizador

8. Indicador del temporizador

9. Indicador de Alta/Baja

10.Indicador de lleno de agua 11.Indicador de frío 12.Indicador de deshumidificar 13.Indicador de ventilador 14.Indicador de modo Dormir 15.Ubicación del sensor del mando a distancia

INSTRUCCIONES DE FUNCIONAMIENTO

• Cuando la unidad se enchufa por primera vez, se escuchará el zumbador, la pantalla mostrará la temperatura ambiente y el intervalo de indicación de temperatura es 10-35 ºC. La unidad entrará en modo de espera.

• Presione el botón Encender/Apagar para poner en marcha o parar la unidad. La unidad entrará en modo de refrigeración. La velocidad del ventilador es alta y la temperatura establecida es 23ºC.

• Presione el botón Modo para alternar entre los modos de refrigeración, suministro de aire y secado. Mientras tanto, los indicadores correspondientes se iluminarán.

• Modo de refrigeración: Presione el botón Modo para escoger este modo. En este modo, presione el botón Subir/Bajar para establecer la temperatura deseada. El intervalo de temperatura es 17-30ºC. Una pulsación hará que la temperatura aumente o baje en 1ºC. Presione el botón Ventilador para elegir una velocidad de ventilador apropiada. Presione el botón Temporizador + el botón Bajar a la vez para elegir el modo Dormir. En este modo, después de que la unidad haya funcionado durante 2 horas, la configuración de temperatura subirá automáticamente 1ºC. Después de otras 2 horas de funcionamiento, la configuración de temperatura volverá a subir 1ºC. Después de eso, la configuración de temperatura no volverá a cambiar.

• En el modo de secado, si la temperatura ambiente es mayor de 17ºC, se arrancará el compresor. Cuando la temperatura ambiente baje de 15ºC, el compresor se apagará. Si la temperatura ambiente se eleva por encima de 17ºC, el compresor volverá a arrancar.

• En el modo de suministro de aire, solo funciona el motor del ventilador. Botón Ventilador El ventilador funcionará de las siguientes maneras en el modo de refrig- eración (excepto en modo Dormir) y en modo de suministro de aire: alta > baja > alta. Botón Temporizador

• Durante el funcionamiento, presione el botón Temporizador para introducir el tiempo de parada.

• Durante el modo de espera, presione el botón Temporizador para introducir el tiempo de arranque. Mientras tanto, el indicador del temporizador se iluminará.

• Presione el botón Temporizador para acceder a la función de temporizado (arranque/parada). Utilice el botón Subir o Bajar para establecer el tiempo deseado en horas.

• Una vez establecido el tiempo de arranque o parada, el indicador del temporizador se apagará y se mostrará la temperatura ambiente. Botón Subir/Bajar

• Presione el botón Subir o botón Bajar cuando se muestre la temperatura ambiente, la temperatura ambiente cambiará a la temperatura deseada (la unidad no responderá a esta operación en los modos de suministro de aire y secado.

• En el modo de refrigeración, el intervalo de configuración de temperatura es 17-30ºC.

• Presione los botones Subir y Bajar simultáneamente para cambiar entre grados Fahrenheit y Celsius. Cuando se muestren los grados en Celsius, el indicador de grados Celsius se iluminará. Aire acondicionado32

• Una vez que la unidad se apague al estar llena de agua, apague la unidad y desenchúfela.

• Coloque una bandeja bajo el escape de agua en la parte trasera de la unidad.

• Quite el tapón de drenaje de rosca, extraiga el tapón de presión y el agua saldrá al exterior.

• Incline levemente la unidad hacia atrás cuando la drene.

• Si la bandeja de agua se llena antes de que la unidad esté vacía, bloquee el escape con el tapón de presión lo antes posible para evitar que el agua llegue al suelo o a la moqueta.

• Una vez drenada toda el agua, inserte el tapón de presión y coloque el tapón de rosca con firmeza.

• Encienda la unidad únicamente después de que tanto el tapón de presión como el de rosca hayan sido debidamente colocados; si no, el condensado de la unidad goteará sobre el suelo o la moqueta. Drenaje continuo (Figuras 13 + 14)

• Quite el tapón de drenaje de rosca e inserte una manguera de drenaje de PVC de 13mm entre 8mm-10mm en el escape de agua.

• Conecte la manguera de drenaje a un inodoro o al exterior.

• Cuando funcione en modo de calefacción, utilice el drenaje continuo; de lo contrario, la unidad podría apagarse si se llena de agua.

• Ponga la manguera de drenaje en un lugar inaccesible a una altura no superior a la del escape de agua y mantenga la manguera libre de dobladuras.

MANTENIMIENTO Y SERVICIO

Antes de proceder al mantenimiento y servicio de la unidad, apáguela y desenchúfela.

• Limpie la superficie de la unidad con un paño húmedo y suave. No utilice disolventes químicos como son alcohol y gasolina; de lo contrario, la superficie del aire acondicionado podría verse dañada.

• Limpie los filtros una vez cada dos semanas. Si el bastidor del filtro y este mismo se congestionan de polvo, el funcionamiento del aire acondicionado podría verse reducido.

• Retire con suavidad el bastidor del filtro en la dirección indicada por la flecha (como se muestra en las Figuras 15 + 16).

• Sumerja los filtros en agua caliente (unos 40ºC) a la que se añadirá limpiador neutro y después se secarán a la sombra.

• Asegúrese de que los filtros estén totalmente secos antes de volver a ponerlos en la unidad.

RESOLUCIÓN DE PROBLEMAS

Indicación del problema/ avería Causa Remedio El aire acondicionado no funciona

• ¿Se ilumina el indicador de lleno de agua?

• ¿Temperatura ambiente muy baja?

• La temperatura en la habitación es inferior a la temperatura establecida en el modo de refrigeración.

• Conecte la unidad a una toma de pared con corriente y enciéndala.

• Drene el agua contenida en la unidad.

• Se recomienda que la unidad sea utilizada entre 10-35ºC.

• Cambie la temperatura establecida Efectos negativos de refrigeración o calefacción

• Hay luz solar directa

• Las puertas y ventanas están abiertas, la habitación está llena de personas o hay otras fuentes de calor en el modo de refrigeración

• La malla del filtro está muy sucia

• La toma o el escape de aire están congestionados

• Cierre la puerta y la ventana y añada más aires acondicionados

• Limpie o sustituya la malla del filtro

• Elimine la obstrucción Mucho ruido • El aire acondicionado no está sobre una superficie plana

• Ponga el aire acondicionado sobre una superficie plana y firme (podría reducir el ruido) El compresor no funciona

• Inicio de la protección contra sobrecalentamientos.

• Espere 3 minutos hasta que la temperatura descienda y después encienda la unidad El mando a distancia no funciona

• La distancia es muy larga

• El mando a distancia no apunta hacia el cabezal receptor del mando a distancia

• Las pilas están descargadas

• Acerque el mando a distancia al aire acondicionado y asegúrese de que el mando apunta hacia el cabezal receptor del mando a distancia.

• Sustituya las pilas Manual de usuario33

Indicación del problema/ avería Causa Remedio Pantalla E1 • Fallo del sensor de temperatura del conducto

• Compruebe el sensor de temperatura del conducto y sus circuitos relacionados Pantalla E2 • Fallo del sensor de temperatura de la habitación

• Compruebe el sensor de temperatura de la habitación y sus circuitos relacionados Pantalla E4 • Protección anticongelante • Devuelve las funciones automáticamente una vez descongelado. Se ilumina el indica- dor de lleno de agua

• El agua en la bancada de la unidad alcanza el nivel de lleno

• Drene el agua en la bancada. GARANTÍA

• Este producto tiene una garantía de 24 meses. Su garantía será válida si el producto se usa según las instrucciones y con el fin para el que ha sido creado. Además, deberá mandarse el documento original de compra (factura, tique o recibo) con la fecha de compra, el nombre del vendedor y el código de artículo del producto.

• Para consultar las condiciones completas de la garantía, rogamos que se dirija a nuestra web: www.service.tristar.eu MEDIOAMBIENTE Este aparato no debe desecharse con la basura doméstica al final de su vida útil, sino que se debe entregar en un punto de recogida para el reciclaje de aparatos eléctricos y electrónicos. Este símbolo en el aparato, manual de instrucciones y embalaje quiere atraer su atención sobre esta importante cuestión. Los materiales utilizados en este aparato se pueden reciclar. Al reciclar los aparatos domésticos usados, contribuye de manera importante a la protección de nuestro medioambiente. Consulte a sus au- toridades locales para obtener información acerca del punto de recogida. ATENCIÓN ¡Podrá encontrar toda la información conocida y recambios disponibles en service.tristar.eu! Aire acondicionado34 SALVAGUARDAS IMPORTANTES
