Typ produktu	Venkovní meteostanice (snímač)
Značka	Hama
Model	TS35C
Napájení	2 baterie LR6/AA (1,5 V)
Rozsah měření teploty	-40 °C až +70 °C
Rozsah měření vlhkosti	20 % až 90 %
Rádiová frekvence	433 MHz
Dosah rádia	Až 50 m (volný prostor)
Počet kanálů	3 (CH1, CH2, CH3)
Cyklus měření	Přibližně 60 až 64 sekund
Zobrazení	LED na měřicí stanici
Instalace	Nástěnná (štěrbina vzadu) nebo na stojanu
Obsah balení	Venkovní snímač TS35C, návod k použití
Reset	Tlačítko RESET (obnoví tovární nastavení)
Bezpečnost	Dodržujte polaritu baterií; neotevírejte kryt; vyhněte se vlhkosti a nárazům
Údržba	Čistěte vlhkým hadříkem bez agresivních čisticích prostředků
Recyklace	Nevyhazujte s domovním odpadem; odevzdejte na sběrném místě
Kompatibilita	Základnové stanice Hama ref. 00113984, 00113985, 00113986, 00186309

Často kladené otázky - TS35C HAMA

Jak nainstalovat venkovní měřicí stanici?

Nejprve umístěte základnovou stanici a měřicí stanici blízko sebe, aby se navázalo spojení. Poté namontujte měřicí stanici venku pomocí nástěnné štěrbiny nebo stojanu. Ujistěte se, že rádiový dosah není blokován stěnami nebo rušením.

Jaký je dosah přenosu mezi základnovou stanicí a snímačem?

Dosah je přibližně 50 metrů ve volném prostoru. Překážky jako stromy, budovy nebo vedení vysokého napětí mohou tento dosah snížit.

Jak vyměnit baterie venkovního snímače?

Otevřete přihrádku na baterie (2), vyjměte použité baterie a vložte dvě nové baterie LR6/AA s dodržením polarity. Zavřete víko. Po každé výměně baterií je nutná nová synchronizace se základnovou stanicí.

Co dělat, když základnová stanice nezobrazuje venkovní data?

Zkontrolujte, zda jsou baterie snímače správně vloženy a zda vybraný kanál (CH1, CH2 nebo CH3) odpovídá kanálu základnové stanice. V případě potřeby přibližte obě zařízení k sobě pro navázání spojení nebo stiskněte RESET na snímači.

Jak vybrat jiný kanál na snímači?

Použijte volič CHANNEL (4) umístěný v přihrádce na baterie. Posuňte jej doleva nebo doprava pro výběr CH1, CH2 nebo CH3. Upozorňujeme, že změna kanálu vyžaduje vyjmutí baterií nebo resetování zařízení.

Co znamená zobrazení symbolu baterie na displeji základnové stanice?

Symbol baterie signalizuje, že baterie venkovního snímače jsou slabé. Co nejdříve je vyměňte za nové baterie typu LR6/AA.

Mohu používat více snímačů s jednou základnovou stanicí?

Ano, základnová stanice může přijímat až 3 snímače na různých kanálech (CH1, CH2, CH3). Můžete zakoupit další kompatibilní snímače (ref. 00113984 atd.).

Jak resetovat venkovní snímač?

Stiskněte tlačítko RESET (3) umístěné v přihrádce na baterie. Tím se obnoví tovární nastavení a spustí se vyhledávání spojení.

Kam nainstalovat snímač pro přesné měření venkovní teploty?

Nainstalujte snímač venku, chráněný před přímým sluncem a deštěm, ve výšce přibližně 1,25 m nad zemí. Vyhněte se kovovým povrchům nebo blízkosti zdrojů tepla.

Co dělat, když ztratím spojení mezi základnovou stanicí a snímačem?

Přibližte obě zařízení na méně než 50 m a ujistěte se, že žádná překážka neruší. Pokud se spojení neobnoví, vyjměte baterie ze snímače a základnové stanice, poté je vložte zpět, začněte snímačem. Nová synchronizace proběhne automaticky.

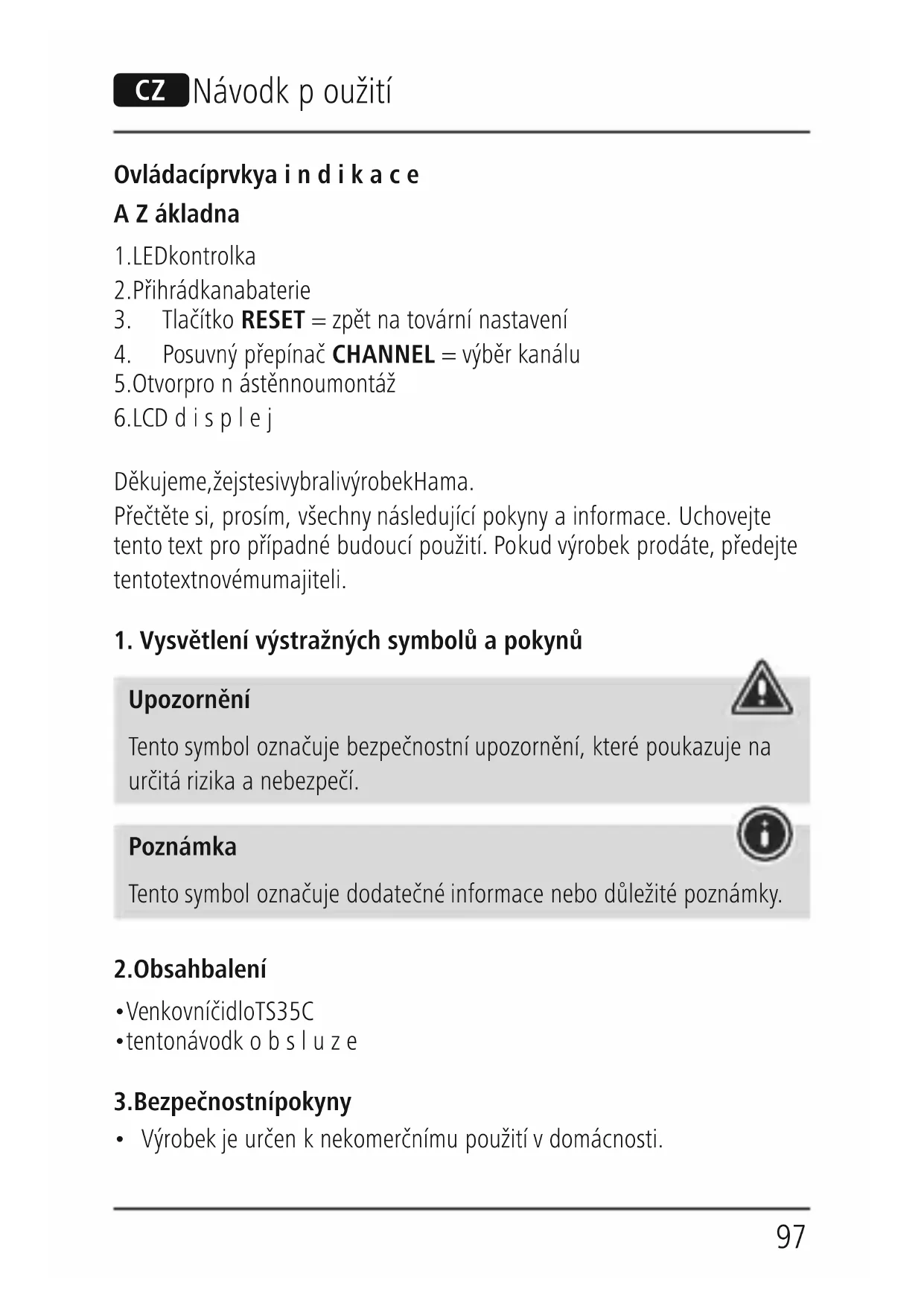

NÁVOD K OBSLUZE TS35C HAMA

1.LEDkontrolka
2. Přihrádkanabaterie
3. Tlačítko RESET = zpět na tovární nastavení
4. Posuvný přepínač CHANNEL = výběr kanálu
5. Otvorpro n ástěnnoumontáž
6. LCD display

Děkujeme,žejstesivybralivýrobekHama.

Přečtěte si, prosím, všechny následující pokyny a informace. Uchovejte tento text pro případné budoucí použití. Pokud výrobek prodáte, předejte tentotextnovémumajiteli.

1. Vysvětlení výstražných symbolů a pokynů

Upozornění

Tento symbol označuje bezpečnostní upozornění, které poukazuje na určitá rizika a nebezpečí.

Poznámka

Tento symbol označuje dodatečné informace nebo důležité poznámky.

2.Obsahbalení

• VenkovníčidloTS35C
•tentonávodk o b s l u z e

3. Bezpečnostnípokyny

- Výrobek je určen k nekomerčnímu použití v domácnosti.

• Přístroj nepoužívejte mimo rozsah předepsaných hodnot v technických údajích.
• Výrobek nepoužívejte ve vlhkém prostředí a zabraňte styku s vodou.
• Výrobek nepoužívejte v bezprostřední blízkosti zdrojů tepla, ani nevystavujte působení přímého slunečního záření.
  • Výrobeknepoužívejtenamístech, kdejepoužíváníelektronických zařízenízakázáno.
• Výrobek neumistujte do blízkosti zdrojů rušení, kovových rámů, počítačů, televizorů atd. Elektronická zařízení a kovové rámy oken mohounegativněovlivnitfungovánívýrobku.
  • Výrobek chraňte před pádem a velkými oťresy.
  • Výrobek neotvírejte a v případě poškození již dále nepoužívejte.
• Do výrobku nezasahujte a neopravujte ho. Veškeré úkony údržby přenechejtepříslušnémuodbornémupersonálu.
• Obalovýmateriálodložtemimodosahudětí, hrozírizikoudušení.
• Obalový materiál zlikvidujte podle platných předpisů o likvidaci.
  • Výrobekžádnýmzpůsobemneupravujte, ztratítetímnároknazáruku.

Upozornění– B a t e r i e

• Při vkládání baterií vždy dbejte na správnou polaritu (+ a -). Při nesprávné polaritě hrozí nebezpečí vytečení baterií nebo exploze.
• Používejte výhradně akumulátory (nebo baterie) odpovídající udanémutypu.
• Před vložením baterií vyčistěte všechny kontakty.
• Výměnu baterií dětmi vykonávejte pouze pod dohledem dospělé osoby.
• Pro napájení tohoto výrobku nekombinujte staré a nové baterie, ani různé typy a značky baterií
• Vyjmětebaterie, pokudsevýrobeknebudedelšídobupoužívat.
  (Výjimku tvoří přístroje určené pro nouzové případy)
• Baterienepřemostujte.

Upozornění– B a t e r i e

• Baterienenabíjejte.
  • Baterienevhazujtedoohně.
  • Baterieuchovávejtemimodosahdětí.
• Baterienikdyneotvírejte, nepoškozujte, nepolykejtea n e v y h a z u j t e do přírody. Mohou obsahovat jedovaté těžké kovy škodící životnímu prostředí.
• Vybité baterie bez odkladu vyměňte a zlikvidujte dle platných předpisů.
• Vyhněte se skladování, nabíjení a používání při extrémních teplotách a extrémně nízkém tlaku vzduchu (např. ve velkých výškách).

4.Uvedenídoprovozu

• Otevřetepřihrádkunabaterie(2)
- Posuňte přepínač CH (4) doleva nebo doprava pro výběr kanálu, na kterémbudeměřícístanicevysílat.
• VložtedvěbaterietypuAAsesprávnýmpólováním.
- Jakmile je kanál přiřazen k vysílači, je možné ho změnit pouze tak, že vyjmetebaterieneboměřícístanicivynulujete(6.5Reset).
• Poté uzavřete kryt přihrádky na baterie.

Výměnabaterií

- Otevřete přihrádku na baterie (2), vyjměte a zlikvidujte vybité baterie a dle správné polarity vložte dvě nové baterie typu AAA. Poté uzavřete krytpřihrádkynabaterie.

Poznámka

Upozorňujeme, že při uvádění do provozu je nutné vždy nejprve vložit bateriedovenkovníhosenzorua p otomteprvedozákladny.

5. Montáž

Poznámka– m ontáž

• Doporučujeme základnu a venkovní senzor nejprve umístit na požadovaném místě instalace bez montáže a provést všechna nastavení - jak je popsáno v kapitole 6. Provoz.
• Stanici/stanice montujte až po správném nastavení a při stabilním rádiovémspojení.

Poznámka

• Rozsah rádiového prěnosu mezi venkovním senzorem a základnou jenavolnémprostranstvíaž50m.
• Před montáží dbejte na to, aby nebyl rádiový přenos ovlivněn rušivými signály nebo překážkami, jako jsou budovy, stromy, vozidla, vysokonapěťovávedeníapod.
• Před konečnou montáží se ujistěte, zda je mezi požadovanými místy instalacedostatečnýpříjem.
• Venkovní senzor namontujte na místě chráněném před přímým sluncema d eštěm.
• Mezinárodní standardní výška pro měření teploty vzduchu je 1,25 m (4 s topy)nadzemí.

Upozornění

• Speciální resp. vhodný montážní materiál pro montáž na určené zdi zakoupítevespecializovanéprodejně.
• Zajistěte, aby nedošlo k montáži vadných nebo poškozených dílů.
• Při montáži nikdy nepoužívejte násilí ani hrubou sílu. Mohlo by dojít k p oškozenívýrobku.

Upozornění

- Před montáží zkontrolujte, zda zed', na kterou chcete zařízení umístit, vykazuje dostatečnou nosnost, a ujistěte se, zda na místě montáževezdinevedoužádnéelektrickékabely, v odní, plynová nebojinávedení.

• Venkovní senzor můžete pomocí podstavce postavit venku na rovnou plochu.
• Doporučujeme namontovat venkovní senzor bezpečně a pevně na nějakou z vnějších zdí.
• Upevněte hmoždinku, šroub, hřebík apod. do určené zdi.
• Na ně zavěste venkovní senzor (4) pomocí příslušného otvoru.

6.Provoz

6.1.Spojenís s e z ákladnou

• Pro spojení základní stanice s měřicí stanicí postavte obě zařízení co nejblížk s obě.
• Po vložení baterií základna automaticky vyhledá spojení s venkovním senzorema p rovedeprvnínastavení.
• Pokud se zařízení nespojí automaticky, je třeba spustit ruční vyhledávánínazákladně.

Poznámka

• Prvnínastavenítrvácca5 min u t
• Během pokusu o spojení bliká symbol pro rádiový signál a LED kontrolka(1)naměřicístanici.
• Během této doby se nedotýkejte žádných tlačítek! Jinak může u hodnot a jejich přenosu dojít k chybám a nepřesnostem.
• Proces je ukončen, jakmile se zobrazí údaje o měření pro venkovní i vnitřníprostorynazákladně.

Poznámka

- Naměřenou hodnotu základní přístroj automaticky aktualizuje přibližně každých 60 – 64 sekund.

6.2.Výběr k análu/Dalšívenkovnísenzory

Poznámka

• V takovém případě dbejte na stejné nastavení kanálu na základní a příslušnéměřícístanici.Vhodnézákladnístanicenajdetenawwww.hama.com
• Vysílací kanál dodané měřicí stanice lze změnit/nastavit (CH1, CH2, CH3).
- Měřící stanice je vhodná pro následující základní stanice: 00113984,00113985,00113986,00186309

6.3.Nízkákapacitabaterie

Jakmilesenadisplejizákladnístanicezobrazísymbolbaterie kapacita baterií v měřící stanici příliš nízká. Baterie ihned vyměňte.

Poznámka – výměna baterie

• Upozorňujeme, že po každé výměně baterií u senzoru nebo základnyjetřebaprovéstnovousynchronizacistanic.
• Za tímto účelem vyjměte baterie i z druhé stanice a vložte je znovu zpět, nebo je v případě potřeby také vyměňte.

6.4. Reset

Stiskněte tlačítko RESET (3) pro restart. Základna se vrátí na výrobní nastavení.

7.Údržbaačištění

• Tento výrobek čistěte pouze mírně navlhčeným hadříkem nepouštějícím vlákna a nepoužívejte agresivní čisticí prostředky.
• Dbejtenato, abysedovýrobkunedostalavoda.

8.Vyloučenízáruky

Hama GmbH & Co KG nepřebírá žádnou odpovědnost nebo záruku za škodyvznikléneodbornouinstalací, montážíneboneodbornýmpoužitím výrobku nebo nedodržováním návodu k použití a/nebo bezpečnostních pokynů.

9.Technickéúdaje

	Měřicístanice
Napájení	1,5V2 x b aterietypuAA
RozsahměřeníTeploměrVlhkoměrBarometr	-40°C – +70°C/ -40°F – 158°F20%– 9 0%
RozlišeníTeplotaVlhkostvzduchu	0,1°C/ °F1%
Cyklusměřeníteploměr/vlhkoměrBarometr	~ 6 0 - 6 4 s-
Vlhkoměr	A
Teploměr	A
BarometrNe
Fázeměsíce-
Frekvence433MHz
Maximálníradiofrekvenční0,018μW
Dosah≤50m

Ochranaživotníhoprostředí:

Evropská směrnice 2012/19/EU a 2006/66/EU ustanovujete následující: Elektrická a elektronická zařízení stejně jako baterie nepatří do domovního odpadu. Spotřebitel se zavazuje odevzdat všechna zařízení a baterie po uplynutí jejichživotnostidopříslušnýchshběren. Podrobnostistanoví zákon příšlušné země. Symbol na produktu, návod k obsluze nebo balení na toto poukazuje. Recyklací a jinými způsoby zužitkování přispíváte k ochraněživotníhoprostředí.

11.Prohlášení o s hodě

Tímto Hama GmbH & Co KG prohlašuje, že typ rádiového zařízení [00186346, 00176932] je v souladu se směrnicí 2014/53/EU. Úplné znění EU prohlášení o shodě je k

dispozicinatétointernetovéadrese: www.hama.com->00186346,00176932->Downloads.

Maximálníradiofrekvenčnívýkonvysílaný0,501mW
