NÁVOD K OBSLUZE ReadyWarm 2000 Max Box Ceramic CECOTEC

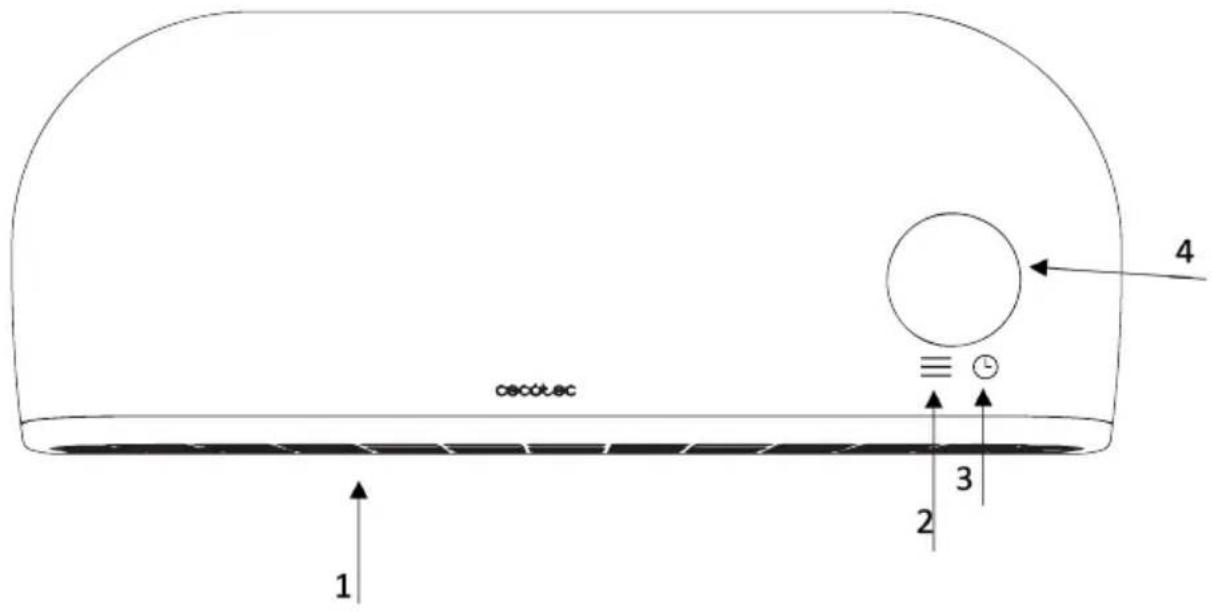

1. Části a složení 107

2. Před použitím 108

5. Čištění a údržba 112

6. Technické specikace 113

7. Recyklace elektrických a

elektronických zařízení 115

8. Záruka a technický servis 115

- Před použitím přístroje si pozorně přečtěte následující bezpečnostní pokyny. Uchovejte tento manuál pro pozdější použití nebo pro nové uživatele. - Ujistěte se, že napětí v síti odpovídá napětí uvedenému na typovém štítku produktu a že zástrčka je uzemněná. - Tento spotřebič je určen pouze pro domácí použití a je vyloučen z použití v barech, restauracích, farmách, hotelech, motelech a kancelářích. - Neponořujte kabel, zástrčku ani žádnou jinou část výrobku do vody nebo jiné kapaliny a nevystavujte elektrické spoje vodě. Ujistěte se, že máte naprosto suché ruce, než se dotknete zásuvky nebo přístroje. - Pravidelně kontrolujte napájecí kabel, zda není viditelně poškozen. Pokud je kabel poškozen, musí být vyměněn ociálním servisním střediskem Cecotec, aby se předešlo jakémukoli nebezpečí. - Nepoužívejte přístroj v blízkosti zdrojů tepla, hořlavých látek nebo mokrých povrchů, a nedovolte, aby přišel do kontaktu s vodou nebo jinými tekutinami. Nepoužívejte venku. - Během provozu nezakrývejte zařízení. - Nevkládejte a nedovolte, aby se do zařízení dostaly předměty, mohlo by dojít k úrazu elektrickým proudem, požáru nebo poškození zařízení. - Vypněte zařízení a odpojte jej, kdykoli se nepoužívá a před přemístěním na nové místo. Pro odpojení zatáhněte za zástrčku, ne za kabel. - Vyhněte se použití prodlužovacích přístrojů, mohly by se přehřát a způsobit riziko požáru. 08281_READYWARM 2000 MAX BOX CERAMIC_RP_01230626.indd 2608281_READYWARM 2000 MAX BOX CERAMIC_RP_01230626.indd 26 27/6/23 13:0727/6/23 13:0727

READYWARM 2000 MAX BOX CERAMIC

- Neumisťujte spotřebič přímo pod elektrickou zásuvku. - Spotřebič musíte instalovat minimálně 1,8 m nad zemí. - Topný přístroj musí být instalován tak, aby se přepínačů a dalších ovládacích částí nemohla dotknout osoba v koupeli nebo ve sprše. - UPOZORNĚNÍ: Některé části tohoto produktu se mohou velmi zahřát a mohou způsobit popáleniny. Zvláštní pozornost by měla být věnována přítomnosti dětí a/nebo zranitelných osob. - Děti do 3 let by měly být mimo dosah spotřebiče, pokud nejsou pod neustálým dohledem. - Děti ve věku od 3 let do 8 let by měly spotřebič zapínat/ vypínat pouze za předpokladu, že byl umístěn nebo instalován v určené normální provozní poloze a jsou pod dozorem nebo obdržely pokyny týkající se používání spotřebiče v bezpečném a srozumitelném rizika, která zařízení má. Děti od 3 let do 8 let nesmějí spotřebič zapojovat, regulovat a čistit nebo provádět údržbu. - Tento spotřebič mohou používat děti od 8 let a starší a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo byly poučeny o bezpečném používání spotřebiče a rozumí souvisejícím nebezpečím. Děti si se spotřebičem nesmí hrát. Čištění a údržbu nesmějí provádět děti bez dozoru. - Dohlížejte na děti, abyste se ujistili, že si s přístrojem nehrají. Je naprosto nezbytné na přístroj dohlížet, pokud je používán v blízkosti dětí nebo přímo dětmi. 08281_READYWARM 2000 MAX BOX CERAMIC_RP_01230626.indd 2708281_READYWARM 2000 MAX BOX CERAMIC_RP_01230626.indd 27 27/6/23 13:0727/6/23 13:07READYWARM 2000 MAX BOX CERAMIC

2. Tlačítko programu

3. Tlačítko časovače

1. Indikátor režimu středního výkonu

2. Indikátor režimu vysokého výkonu

3. Indikátor režimu detekce otevřeného okna

4. Teplotní jednotka

5. Týdenní indikátor programování

6. Indikátor časovače

7. Indikátor teploty

Dálkové ovládání. Obr. 3

2. Tlačítko časovače

4. Tlačítko režimu detekce otevřeného okna

5. Tlačítko časovače zapnutí (týdenní programování)

6. Tlačítko pro nastavení

7. Tlačítko pro potvrzení

8. Tlačítko pro výběr dne

9. Tlačítko pro výběr období

10. Tlačítko pro výběr režimu výkonu

11. Tlačítko zvýšení

12. Tlačítko týdenního programování

13. Tlačítko časovače zapnutí (týdenní programování)

POZNÁMKA Graka v této příručce je schematickým znázorněním a nemusí přesně odpovídat výrobku. 08281_READYWARM 2000 MAX BOX CERAMIC_RP_01230626.indd 10708281_READYWARM 2000 MAX BOX CERAMIC_RP_01230626.indd 107 27/6/23 13:0727/6/23 13:07READYWARM 2000 MAX BOX CERAMIC

- Tento spotřebič je zabalen v obalu určeném k ochraně při přepravě. Vyjměte zařízení z krabice a odstraňte veškerý obalový materiál. Originální krabici a další obalové položky můžete uschovat na bezpečném místě, abyste zabránili poškození zařízení v případě potřeby přepravy v budoucnu. Pokud chcete zlikvidovat původní obal, ujistěte se, že jste všechny části správně recyklovali. - Ujistěte se, že všechny díly a součásti jsou zahrnuty a v dobrém stavu. Pokud některý z nich chybí nebo není v dobrém stavu, neprodleně kontaktujte ociální technický servis Cecotec. Obsah krabice - Ohřívač - Montážní sada - Dálkové ovládání - Tento návod k použití

1. Ohřívač připevněte vodorovně na svislou stěnu, obrazovka by měla směřovat k podlaze,

aniž by se nakláněla. Jiná pozice je nebezpečná.

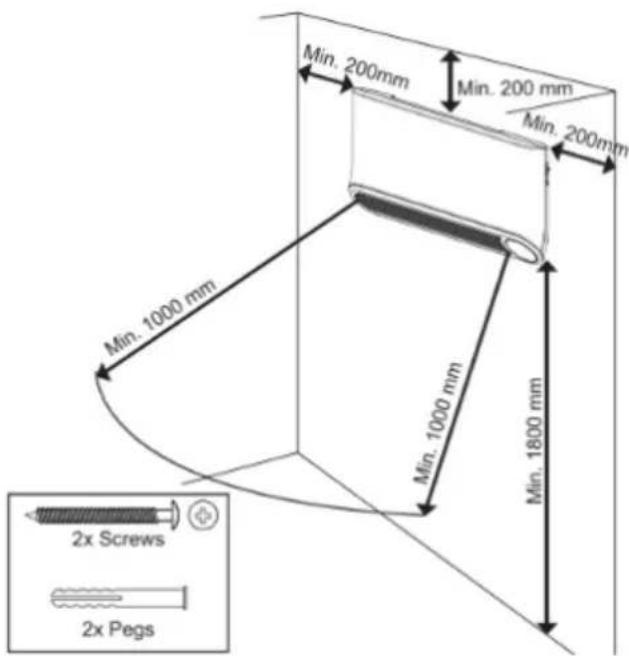

2. Abyste předešli zranění osob, poranění a/nebo poškození výrobku, ujistěte se, že místo,

kde má být ohřívač instalován, umožňuje volný a nepřekážející prostor, jak je znázorněno na obrázku 4.

3. Dodávané šrouby a hmoždinky jsou vhodné pro masivní stěny. Pro jakýkoli jiný typ stěny

použijte vhodné šrouby a hmoždinky.

4. Do stěny vyvrtejte dva otvory ve vzdálenosti 354 mm. Na obrázku 5 vidíte rozměry

výrobku a vzdálenosti, které je třeba dodržet pro správnou instalaci.

5. Po vyvrtání děr umístěte ohřívač podle obrázku 6.

Obr. 7 Provoz z ovládacího panelu

1. Zapojte spotřebič do zásuvky a zapněte jej otočením přepínače na zadní straně

spotřebiče do polohy zapnuto (I), spotřebič přejde do pohotovostního režimu Standby a na displeji se zobrazí „S“ (obr. 7, A).

2. Stiskněte tlačítko , aktivuje se režim ventilátoru a na displeji se zobrazí „--“ (obr. 7, B).

3. Stiskněte tlačítko podruhé pro přepnutí do režimu středního výkonu (obr. 7, C).

4. Stiskněte tlačítko potřetí pro přepnutí do režimu vysokého výkonu (obr. 7, D).

5. Chcete-li se vrátit do pohotovostního režimu Standby, stiskněte tlačítko počtvrté

a na displeji se opět zobrazí „S“ (obr. 7, A). Ventilátor poběží 30 sekund a poté přejde do pohotovostního režimu Standby. POZNÁMKA: Pokud se spotřebič vypne z důvodu přehřátí, před dalším zapnutím jej odpojte ze zásuvky.

6. Pro nastavení doby zapnutí: v provozu, stiskněte tlačítko pro nastavení časovače

(00-12 h). Chcete-li prodloužit časovač, stiskněte tlačítko (v intervalu 1 h). Po nastavení časovače se na displeji zobrazí nastavení na 5 sekund, poté se vrátí na předchozí displej a podrží ikonu zapínání.

7. Pro nastavení doby zapnutí: V pohotovostním režimu Standby stiskněte tlačítko ,

můžete nastavit dobu aktivace v rozmezí 00-12 hodin. Po výběru se na displeji zobrazí nastavení a ikona zůstane zapnutá. Na displeji se zobrazí každou hodinu zbývající čas. Zařízení se automaticky zapne po uplynutí nastaveného času. Přednastavená teplota pro automatické zapnutí je 23 °C. Poznámka Pokud nenastavíte teplotu a týdenní program, spotřebič se po 12 hodinách nepřetržitého provozu automaticky vypne. Provoz na dálkové ovládání Poznámka Infračervený vysílač dálkového ovladače musí být zarovnán s přijímačem zařízení, jinak nebude signál přijímat.

1. Stiskněte tlačítko pro zapnutí zařízení, aktivuje se režim ventilátoru a na displeji se

zobrazí „--“ (obr. 7, B).

2. Stiskněte tlačítko , spotřebič bude pracovat v režimu středního výkonu a displej se

zobrazí jako na obrázku

3. Po druhém stisknutí tlačítka se přepne do režimu vysokého výkonu a displej se zobrazí

jako na obrázku 7, D.

4. Stiskněte tlačítko potřetí pro přepnutí do pohotovostního režimu Standby, displej

se zobrazí „--“ jako na obrázku 7, B. Ventilátor poběží 30 sekund před přechodem do pohotovostního režimu Standby.

5. Funkce tlačítka je stejná jako u ovládacího panelu.

ČEŠTINA Nastavení ČASU/DNE Čas a den můžete nastavit v pohotovostním režimu Standby i v provozu.

1. Stiskněte tlačítko , displej ve výchozím nastavení zobrazí „12“, stisknutím tlačítek /

pro nastavení aktuálního času (00 až 23).

2. Opětovným stisknutím tlačítka se na displeji zobrazí výchozí hodnota „30“, stisknutím

tlačítek / pro nastavení minut „00 až 59“.

3. Opětovným stisknutím tlačítka zobrazíte den v týdnu a stisknutím tlačítka /

vyberete aktuální den, přičemž si všimněte, že se zobrazí následující kódy: d1 = pondělí d2 = úterý d3 = středa d4 = čtvrtek d5 = pátek d6 = sobota d7 = neděle

4. Stisknutím tlačítka pro potvrzení nastavení. Po potvrzení se opět zobrazí předchozí

obrazovka. Na obrázku 8 vidíte, jak by obrazovka vypadala v jednotlivých krocích, kdyby nastavení platilo pro středu v 9:30. Poznámka: - Po vypnutí přístroje je nutné jej resetovat. Stisknutím tlačítka zkontrolujte aktuální čas a den. - Rozsah nastavení času je 00-23 hodin, 00-59 minut. Chcete-li zkontrolovat aktuální čas a nastavenou teplotu, znovu stiskněte tlačítko . Nastavení teploty

1. Během provozu nastavte požadovanou teplotu stisknutím tlačítek / , na displeji se

standardně zobrazí přednastavených „23“ stupňů. Teplotní rozsah, který můžete nastavit, je 10-49 ºC.

2. Stisknutím tlačítka potvrďte požadovanou teplotu.

Při nastavení teploty bude spotřebič pracovat následujícím způsobem: - Pokud je nastavená teplota o více než 2 °C vyšší než teplota v místnosti, bude ohřívač pracovat v režimu vysokého výkonu. - Pokud je nastavená teplota rovna nebo o 2 °C vyšší než teplota v místnosti, bude ohřívač pracovat v režimu středního výkonu. - Pokud je nastavená teplota stejná jako teplota v místnosti, ventilátor poběží 30 sekund, aby vypustil zbývající horký vzduch uvnitř, a spotřebič přestane pracovat. - Pokud chcete nastavení teploty zrušit, stiskněte tlačítko pro zvolení režimu středního 08281_READYWARM 2000 MAX BOX CERAMIC_RP_01230626.indd 11008281_READYWARM 2000 MAX BOX CERAMIC_RP_01230626.indd 110 27/6/23 13:0727/6/23 13:07READYWARM 2000 MAX BOX CERAMIC

ČEŠTINA nebo vysokého výkonu. Spotřebič bude pracovat bez nastavení teploty. Indikátor teploty zhasne a na displeji se zobrazí „--“. - Po nepřetržitém provozu po dobu 12 hodin se aktivuje funkce ventilátoru na 30 sekund a zařízení přejde do pohotovostního režimu Standby. Nastavení týdenního programu Po dokončení aktuálního nastavení ČAS/DEN nastavte týdenní plán podle následujících kroků:

1. Stiskněte tlačítko pro zapnutí zařízení.

2. Stiskněte tlačítko , na displeji se rozsvítí ikona .

3. Stiskněte tlačítko a na displeji se zobrazí d1. Stiskněte tlačítko znovu, dokud nezvolíte

den (pondělí až neděle: d1~d7), který chcete nastavit.

4. Stiskněte tlačítko a na displeji se zobrazí P1 jako výchozí hodnota. Opětovným

stisknutím tlačítka nastavte časový úsek (P1-P6). Poznámka Pro každý den můžete nastavit maximálně 6 časových úseků. Podle kroků 5-7 níže nastavte požadovaný čas Zapnutí/Vypnutí/Teploty pro každý časový úsek (P1-P6).

1. Stiskněte tlačítko a na displeji se ve výchozím nastavení zobrazí „00“. Opětovným

stisknutím tlačítka se čas zvyšuje v hodinových intervalech po každém stisknutí (00-24 hodin).

2. Stiskněte tlačítko a na displeji se zobrazí předchozí čas zapnutí. Stiskněte tlačítko

, při každém stisknutí se čas zvyšuje v hodinových intervalech (00-24 hodin). Nastavení nesmí být nižší než . Pokud je nastavení stejné jako , zařízení přejde do pohotovostního režimu Standby.

3. Stisknutím tlačítek / nastavte požadovanou teplotu (dostupný rozsah teplot je 10-49 °C).

4. Opakováním výše uvedených kroků 3-7 pro nastavení týdenního programu pro

požadované dny, které si přejete nastavit.

5. Stisknutím tlačítka pro potvrzení nastavení.

6. Chcete-li nastavení týdenního programu zrušit, stiskněte tlačítko znovu a ikona

zhasne. Týdenní program bude zrušen. Na obrázku 9 vidíte, jak by displej vypadal ve výše uvedených krocích, kdybyste chtěli v pondělí v první periodě naprogramovat zapnutí ohřívače v 7:00 ráno a vypnutí ve 13:00 odpoledne. Poznámka Po dokončení výše uvedených nastavení a spuštění programu stiskněte tlačítko pro kontrolu nastaveného dne (d1-d7), stiskněte tlačítko pro kontrolu nastaveného časového úseku (P1-P6), stiskněte tlačítko pro kontrolu nastaveného času zapnutí a stiskněte tlačítko pro kontrolu nastaveného času vypnutí. 08281_READYWARM 2000 MAX BOX CERAMIC_RP_01230626.indd 11108281_READYWARM 2000 MAX BOX CERAMIC_RP_01230626.indd 111 27/6/23 13:0727/6/23 13:07READYWARM 2000 MAX BOX CERAMIC

ČEŠTINA Poznámka Po vypnutí zařízení je nutné jej znovu spustit, aby bylo možné zkontrolovat nastavenou dobu vypnutí. Režim detekce otevřeného okna

1. Stiskněte tlačítko pro zapnutí zařízení.

2. Stiskněte tlačítko a rozsvítí se ikony / ºC. Na displeji se zobrazí výchozí teplota „23“.

Stiskněte ikony / pro nastavení teploty. Pokud spotřebič zjistí pokles teploty pod nastavenou teplotu, přestane pracovat. Pokud chcete ohřívač znovu zapnout, stiskněte tlačítko pro jeho zapnutí.

3. Opětovným stisknutím tlačítka režim detekce otevřeného okna deaktivujete, ikona

zhasne a zařízení se vrátí do předchozího režimu. - Na obrázku 10, A je uveden příklad nastavení teploty detekce otevřeného okna na 23 °C (obr. 10, A). - Pokud jsou funkce detekce otevřeného okna a týdenní program aktivovány současně během doby vypnutí týdenního programu OFF, spotřebič nepracuje. Během provozu týdenního programu se teplota řídí teplotou nastavenou pro režim detekce otevřeného okna, tj. pokud je teplota v místnosti nižší než teplota nastavená v režimu detekce otevřeného okna, spotřebič se vypne. Na obrázku 10, B, je uveden příklad nastavení teploty detekce otevřeného okna na 23 °C, když je aktivní týdenní programování (obr. 10, B). Vyměnění baterií v dálkovém ovládání. Obr. 11 Dálkové ovládání je napájeno 1 x 3V lithiovou baterií CR2025 (není součástí balení). Důležité: Dodržujte návod k použití a recyklační předpisy uvedené na obalu baterie.

1. Otevřete přihrádku na baterie posunutím krytu směrem dolů.

2. Vložte baterii do prostoru pro baterii podle obrázku 11.

3. Zavřete přihrádku na baterie.

Dálkové ovládání funguje ve vzdálenosti maximálně 3 metry od zařízení a v úhlu 60 stupňů vlevo a vpravo.

Před čištěním nebo údržbou spotřebič vždy odpojte od elektrické sítě. VÝSTRAHA Nikdy nepoužívejte čisticí prostředky, chemické prostředky nebo rozpouštědla, protože by mohly spotřebič poškodit. 08281_READYWARM 2000 MAX BOX CERAMIC_RP_01230626.indd 11208281_READYWARM 2000 MAX BOX CERAMIC_RP_01230626.indd 112 27/6/23 13:0727/6/23 13:07READYWARM 2000 MAX BOX CERAMIC

ČEŠTINA VÝSTRAHA Před čištěním nebo manipulací nechte produkt zcela vychladnout. - Abyste předešli nebezpečí požáru nebo úrazu elektrickým proudem, nelijte do spotřebiče vodu ani jinou tekutinu. - Vnější část spotřebiče čistěte jemným, vlhkým hadříkem s mýdlem nebo bez něj. - Pravidelně čistěte mřížky přívodu a odvodu vzduchu spotřebiče.

6. TECHNICKÉ SPECIFIKACE

Reference produktu: 08281 Produkt: ReadyWarm 2000 Max Box Ceramic Výkon: 2000 W Napětí: 220-240 V Frekvence: 50 Hz IPX2 Identikátor modelu: 08281_ReadyWarm 2000 Max Box Ceramic Položka Symbol Hodnota Jednotka Položka Jednotka Tepelný výkon Typ dodávky tepla, pouze pro akumulační elektrické lokální topné spotřebiče (vyberte jeden) Nominální tepelný výkon

2.0 kW Ruční ovládání tepelné

zátěže, s integrovaným termostatem

Minimální tepelný výkon (orientační)

1.0 kW Ruční ovládání tepelného

zařížení v závislosti na vnitřní nebo venkovní teplotě

Maximální kontinuální tepelný výkon

2.0 kW Elektronická regulace

tepelné zátěže s odezvou na vnitřní nebo venkovní teplotu

Pomocná spotřeba elektřiny Tepelný výkon podporovaný ventilátorem

ČEŠTINA Při nominálním tepelném výkonu

1.949 kW Typ regulace tepelného výkonu/vnitřní

teploty (vyberte uni) Při minimálním tepelném výkonu

1.036 kW Jednostupňový tepelný

výkon, bez regulace vnitřní teploty

V pohotovostním režimu

0.000 kW Dvě nebo více manuálních

úrovní, bez regulace vnitřní teploty

S vnitřní regulací teploty pomocí termostatu

S elektronickou regulací vnitřní teploty

Elektronická regulace vnitřní teploty a vnitřní časovač a denní časovač

Elektronická regulace vnitřní teploty a vnitřní časovač a týdenní časovač Ano Další možnosti ovládání (lze vybrat více) Kontrola vnitřní teploty s detekcí přítomnosti

Regulace vnitřní teploty s detekcí otevřených oken Ano S možností dálkového ovládání

S adaptivní kontrolou spouštění

ČEŠTINA S omezenou provozní dobou Ano S čidlem černé lampy Ne Kontaktní informace: Cecotec innovaciones SL., Av. Reyes Católicos, 60, 46910, Alfafar, Valencia (España) Technické specikace se mohou změnit bez předchozího upozornění za účelem zlepšení kvality produktu. Vyrobeno v Číně | Navrženo ve Španělsku

7. RECYKLACE ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍ

Tento symbol označuje, že podle platných předpisů musí být výrobek a/nebo baterie likvidovány odděleně od domovního odpadu. Po skončení životnosti tohoto výrobku byste měli baterie/akumulátory vyjmout a odnést na sběrné místo určené místními úřady. Podrobné informace o tom, jak správně likvidovat elektrická a elektronická zařízení a/nebo baterie, by měli spotřebitelé získat od místních úřadů. Dodržování výše uvedených pokynů přispěje k ochraně životního prostředí.

8. ZÁRUKA A TECHNICKÝ SERVIS

Společnost Cecotec odpovídá konečnému uživateli nebo spotřebiteli za jakýkoli nesoulad, který existuje v době dodání výrobku za podmínek a ve lhůtách stanovených platnými předpisy. Doporučuje se, aby opravy prováděl kvalikovaný personál. Pokud zjistíte incident s produktem nebo máte nějaké dotazy, kontaktujte ociální službu technické pomoci společnosti Cecotec na telefonním čísle +34 96 321 07 28.
