Typ produktu	Povrchový LED panel
Značka	V-TAC
Model	VT60012
Použití	Pouze do interiéru
Světelný zdroj	LED vyměnitelná profesionálem
Napájení	Síť 220-240 V AC
Instalace	Kvalifikovaným elektrikářem
Záruka	5 let
Údržba	Čistěte měkkým suchým hadříkem
Zakázané chemické prostředky	Nepoužívejte chemické čisticí prostředky
Ochrana	Nezakrývejte, zajistěte volné proudění vzduchu
Recyklace	Produkt recyklovatelný prostřednictvím sběrných míst
Shoda	RoHS, WEEE 80133970
Třída energetické účinnosti	Liší se podle obsaženého světelného zdroje
Obsah balení	Panel, montážní držák, šrouby, návod
Bezpečnost	Před instalací vypněte napájení; nedívejte se přímo do LED paprsku

Často kladené otázky - VT60012 V-TAC

Jak nainstalovat LED panel V-TAC VT60012 ?

Instalaci musí provést kvalifikovaný elektrikář. Před zahájením práce vypněte napájení. Připevněte držák ke stropu pomocí přiložených šroubů, připojte kabely podle schématu, poté upevněte panel na držák. Nakonec zapněte napájení a otestujte.

Mohu sám vyměnit světelný zdroj ?

Ne, LED světelný zdroj je vyměnitelný pouze profesionálem. Jakýkoli pokus o demontáž ruší záruku. Kontaktujte kvalifikovaného elektrikáře.

Jaká je životnost LED ?

Návod neuvádí přesnou životnost, ale produkt je navržen pro každodenní provoz 10 až 12 hodin. Dlouhodobé používání (24/7) ruší záruku.

Jak čistit LED panel ?

Čistěte pouze měkkým suchým hadříkem. Nepoužívejte chemické čisticí prostředky ani abrazivní prostředky. Před čištěním se ujistěte, že je zařízení odpojeno od napájení a vychladlé.

Co dělat v případě poruchy ?

V případě problému kontaktujte zákaznickou podporu na [e-mail]. Nepokoušejte se o opravu sami, protože by to zrušilo záruku. Uchovejte doklad o koupi.

Pokrývá záruka nepřetržité používání 24/7 ?

Ne, záruka 5 let se vztahuje pouze na každodenní provoz 10 až 12 hodin. Nepřetržité používání 24/7 ruší záruku. Poškození způsobená nesprávnou instalací nebo abnormálním opotřebením nejsou kryta.

Mohu tento produkt používat venku ?

Ne, tento produkt je určen pouze pro použití v interiéru. Nesmí být vystaven prachu, vodě, vlhkosti nebo nepříznivým podmínkám.

Co dělat s obaly a produktem na konci životnosti ?

Obal a produkt je třeba recyklovat. Odevzdejte je v obchodě nebo ve sběrném dvoře. Informace o sběrných místech najdete na webu www.quefairedemesdechets.fr.

Je produkt kompatibilní se stmívačem ?

Návod neuvádí kompatibilitu se stmívačem. Aby nedošlo k poruše, doporučuje se nepoužívat stmívač, pokud to výrobce výslovně nepovoluje.

Kde najdu výrobní číslo produktu ?

Výrobní číslo není v návodu výslovně uvedeno. Najdete ho na štítku produktu nebo na originálním obalu. Uschovejte ho pro případné reklamace.

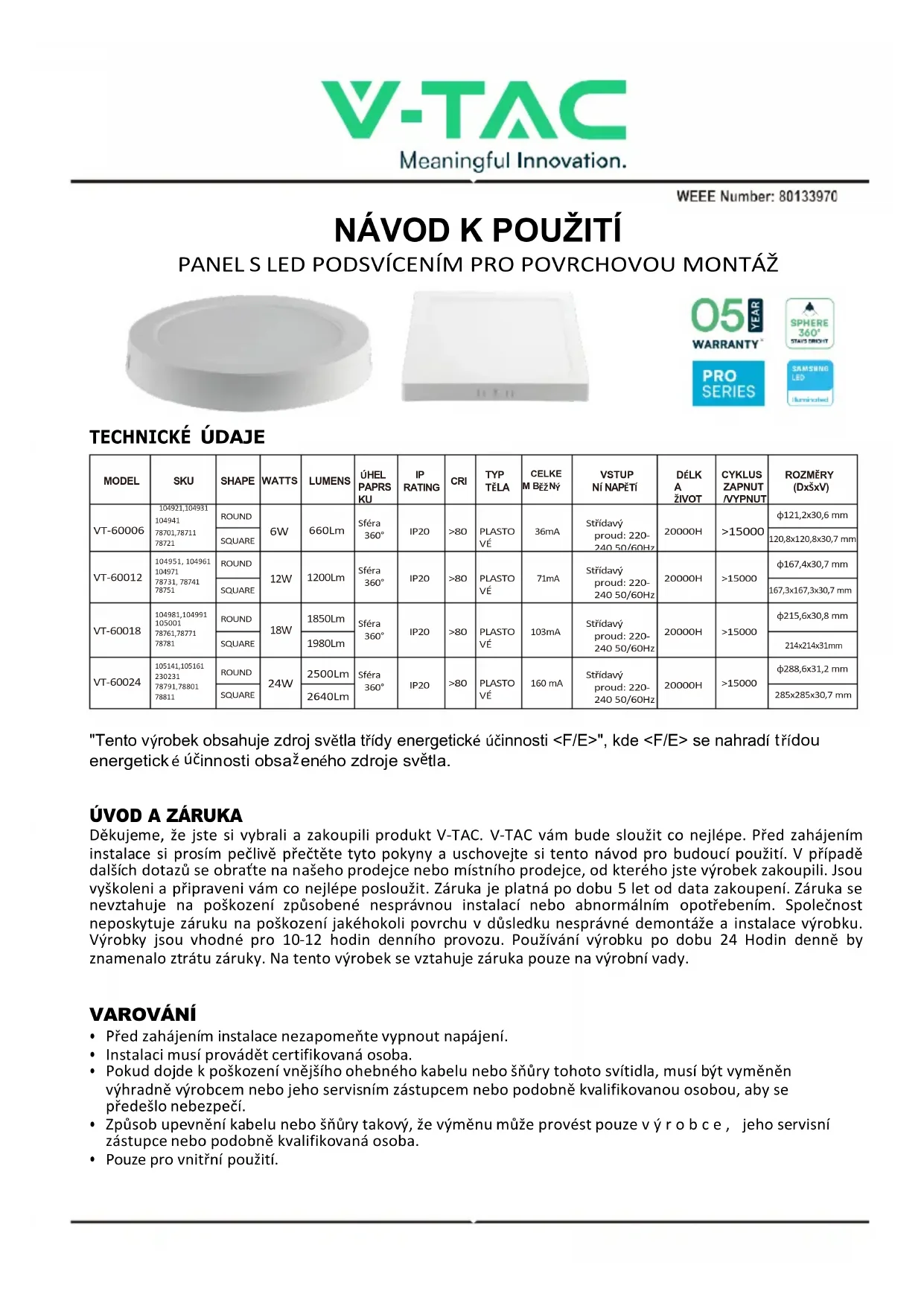

NÁVOD K OBSLUZE VT60012 V-TAC

"Tento výrobek obsahuje zdroj světla třídy energetické účinnosti ", kde se nahradí třídou energetické účinnosti obsaženého zdroje světla.

ÚVOD A ZÁRUKA

Děkujeme, že jste si vybrali a zakoupili produkt V-TAC. V-TAC vám bude sloužit co nejlépe. Před zahájením instalace si prosím pečlivě přečtěte tyto pokyny a uschovejte si tento návod pro budoucí použití. V případě dalších dotazů se obraťte na našeho prodejce nebo místního prodejce, od kterého jste výrobek zakoupili. Jsou vyškoleni a připraveni vám co nejlépe posloužit. Záruka je platná po dobu 5 let od data zakoupení. Záruka se nevztahuje na poškození způsobené nesprávnou instalací nebo abnormálním opotřebením. Společnost neposkytuje záruku na poškození jakéhokoli povrchu v důsledku nesprávné demontáže a instalace výrobku. Výrobky jsou vhodné pro 10-12 hodin denního provozu. Používání výrobku po dobu 24 Hodin denně by znamenalo ztrátu záruky. Na tento výrobek se vztahuje záruka pouze na výrobní vady.

VAROVÁNÍ

• Před zahájením instalace nezapomeňte vypnout napájení.
• Instalaci musí provádět certifikovaná osoba.
• Pokud dojde k poškození vnějšího ohebného kabelu nebo šňůry tohoto svítidla, musí být vyměněn výhradně výrobcem nebo jeho servisním zástupcem nebo podobně kvalifikovanou osobou, aby se předešlo nebezpečí.
• Způsob upevnění kabelu nebo šnůry takový, že výměnu může provést pouze v ý r o b c e , jeho servisní zástupce nebo podobně kvalifikovaná osoba.
• Pouze pro vnitřní použití.

Toto označení znamená, že tento výrobek by neměl být likvidován společně s ostatním domovním odpadem.

Pozor, nebezpečí úrazu elektrickým proudem.

Vyměnitelný (pouze LED) světelný zdroj profesionálem

Nedívejte se přímo na světelný paprsek LED. Výrobek může být napájen pouze jmenovitým napětím nebo napětím v uvedeném rozsahu. Je zakázáno používat výrobek s poškozeným ochranným krytem. Výrobek se nesmí používat v nepříznivých podmínkách, např. v prachu, vodě, vlhkosti, vibracích, výbušném ovzduší, výparech nebo chemických výparech apod. V oblasti silného elektromagnetického rušení může dojít k narušení funkce výrobku.

POKYNY PRO POUŽÍVÁNÍ/ÚDRŽBU

Veškeré údržbářské práce se musí provádět po odpojení napájení a v y c h l a d n u t í výrobku. Čistěte pouze měkkými a suchými utěrkami. Nepoužívejte chemické čisticí prostředky. Výrobek nezakrývejte. Zajistěte volný přístup vzduchu. Výrobek se může zahřát na vyšší teplotu.

MONTÁŽ

Před montáží si přečtěte příručku. Montáž by měl provádět kvalifikovaný elektrikář. Dbejte zvýšené opatrnosti. Výrobek je vybaven ochranným kontaktem /koncovkou. Nepřipojení ochranného vodiče může vést k úrazu elektrickým proudem. Montážní schéma: viz obrázky. Zkontrolujte správnou mechanickou

upevnění a připojení k elektrické síti před prvním použitím.

INSTALAČNÍ SCHÉMA POVRCHOVÉHO PANELU

1.Před zahájením instalace vypněte napájení	2.Potvrďte instalační polohu držáku	3.Vyvrtejte
4.Plug in expansion bolt.	5.Připevněte držák (je součástí dodávky) ke	6. Zapoite kabeláž podle schématu zapoiení
7. Připevněte panel na držák	8. Připevněte světlo a držák pomocí	vyzkoušejte světlo.

DEMONTÁŽNÍ SCHÉMA

(Pouze pro tým pro dohled nad trhem)

1.Vypněte napájení, špičatým nástrojem poklepejte na střední část difuzní desky a v y j mě t e prasklou difuzní desku.


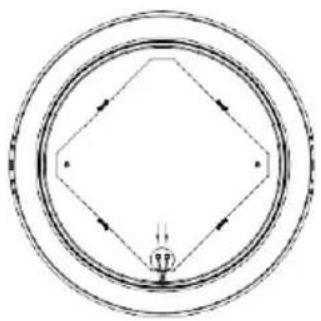

2.Odpojte napájecí vodič od zástrčkové svorky

1. Pokud v tělese lampy není žádný sloupec horké taveniny nebo sloupec horké taveniny není horký, tento krok bude upraven. Pokud b y l sloupek tavné pistole roztaven pro upevnění hliníkového podkladu, odřízněte část hrotu tavné pistole pomocí diagonálních kleští.

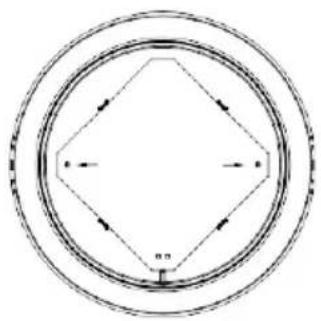

1. Stiskněte sponu směrem ven, odstraňte přítlačnou lištu hliníkového substrátu z bajonetu a odstraňte přítlačnou lištu. Tento krok je nutný pouze pro 24W panelové světlo, ostatní položky nejsou nutné.


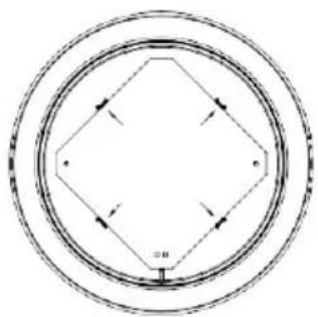

1. Stiskněte sponu směrem ven, odstraňte hliníkový substrát ze spony a vyjměte desku světelného zdroje.

6.Vyjměte dvoušnůrový kabel (průměr drátu 18-22AWG) a vložte jej do zásuvné svorky. Přípojte externí zdroj napájení pro testování.

Poznámka: Odstraněním světelného zdroje zaniká záruka.

RoHS

V PŘÍPADĚ JAKÉHOKOLI DOTAZU NEBO PROBLÉMU S PRODUKTEM SE NA NÁS OBRAŤTE NA: PRO VÍCE INFORMACÍ O SORTIMENTU SE PROSÍM OBRAŤTE NA NAŠEHO DISTRIBUTORA NEBO NEJBLIŽŠÍ PRODEJCE. V-TAC EUROPE LTD. BULHARSKO, PLOVDIV 4000, BUL.L.KARAVELOW 9B
