VT60012 - Éclairage V-TAC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Panneau LED de surface
Marque	V-TAC
Modèle	VT60012
Usage	Intérieur uniquement
Source lumineuse	LED remplaçable par un professionnel
Alimentation	Secteur 220-240 V AC
Installation	Par un électricien qualifié
Garantie	5 ans
Entretien	Nettoyer avec un chiffon doux et sec
Produits chimiques interdits	Ne pas utiliser de détergents chimiques
Protection	Ne pas couvrir, assurer une libre circulation d'air
Recyclage	Produit recyclable via les points de collecte
Conformité	RoHS, WEEE 80133970
Classe d'efficacité énergétique	Variable selon la source lumineuse contenue
Contenu de l'emballage	Panneau, support de fixation, vis, notice
Sécurité	Couper le courant avant l'installation ; ne pas regarder directement le faisceau LED

FOIRE AUX QUESTIONS - VT60012 V-TAC

Comment installer le panneau LED V-TAC VT60012 ?

L'installation doit être réalisée par un électricien qualifié. Avant de commencer, coupez l'alimentation électrique. Fixez le support au plafond à l'aide des vis fournies, connectez le câblage selon le schéma, puis fixez le panneau sur le support. Enfin, mettez sous tension et testez.

Puis-je remplacer la source lumineuse moi-même ?

Non, la source lumineuse LED est remplaçable uniquement par un professionnel. Toute tentative de démontage annule la garantie. Contactez un électricien qualifié.

Quelle est la durée de vie de la LED ?

La notice ne spécifie pas de durée de vie exacte, mais le produit est conçu pour un fonctionnement quotidien de 10 à 12 heures. Une utilisation prolongée (24h/24) annule la garantie.

Comment nettoyer le panneau LED ?

Nettoyez uniquement avec un chiffon doux et sec. N'utilisez pas de détergents chimiques ou de produits abrasifs. Assurez-vous que l'appareil est hors tension et refroidi avant le nettoyage.

Que faire en cas de dysfonctionnement ?

En cas de problème, contactez le service après-vente à [e-mail]. N'essayez pas de réparer vous-même, car cela annulerait la garantie. Conservez la preuve d'achat.

La garantie couvre-t-elle une utilisation 24h/24 ?

Non, la garantie de 5 ans ne s'applique que pour un fonctionnement quotidien de 10 à 12 heures. Une utilisation continue 24h/24 annule la garantie. Les dommages causés par une installation incorrecte ou une usure anormale ne sont pas couverts.

Puis-je utiliser ce produit à l'extérieur ?

Non, ce produit est conçu pour une utilisation en intérieur uniquement. Il ne doit pas être exposé à la poussière, à l'eau, à l'humidité ou à des conditions défavorables.

Que faire des emballages et du produit en fin de vie ?

L'emballage et le produit doivent être recyclés. Déposez-les dans un magasin ou une déchèterie. Consultez le site www.quefairedemesdechets.fr pour les points de collecte.

Le produit est-il compatible avec un variateur ?

La notice ne mentionne pas la compatibilité avec un variateur. Pour éviter tout dysfonctionnement, il est recommandé de ne pas utiliser de variateur sauf indication contraire du fabricant.

Où trouver le numéro de série du produit ?

Le numéro de série n'est pas explicitement mentionné dans la notice. Vous pouvez le trouver sur l'étiquette du produit ou sur l'emballage d'origine. Conservez-le pour toute réclamation.

MODE D'EMPLOI VT60012 V-TAC

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil l

ATTENTION!

Points de collecte sur www.quefairedemesdechets.fi Privileges la réparation du la con de votre appare

ВНИМАНИЕ!

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil f

PAŽNJA!

Points de collecte sur www.quefairedemesdechets.fi Privileges la réparation ou le cien de votre appara

POZOR!

Ce produit contient une source lumineuse de classe d'efficacité énergétique ", où est remplacé par la classe d'efficacité énergétique de la source lumineuse contenue.

Merci d'avoir choisi et acheté un produit V-TAC. V-TAC vous servira au mieux. Veuillez lire attentivement ces instructions avant de commencer l'installation et conservez ce manuel à portée de main pour pouvoir vous y référer ultérieurement. Si vous avez d'autres questions, veuillez contacter notre revendeur ou le vendeur local auprès duquel vous avez acheté le produit. Ils sont formés et prêts à vous servir au mieux. La garantie est valable pendant 5 ans à compter de la date d'achat. La garantie ne s'applique pas aux dommages causés par une installation incorrecte ou une usure anormale. L'entreprise ne garantit pas les dommages causés à toute surface par un démontage et une installation incorrects du produit. Les produits conviennent pour un fonctionnement quotidien de 10 à 12 heures. L'utilisation du produit pendant 24 heures par jour annule la garantie. Ce produit est garanti pour les défauts de fabrication uniquement.

AVERTISSEMENT

• Veillez à couper l'électricité avant de commencer l'installation.
• L'installation doit être effectuée par une personne certifiée.
• Si le câble ou le cordon flexible externe de ce luminaire est endommagé, il doit être remplacé exclusivement par le fabricant ou son agent de service ou une personne qualifiée similaire afin d'éviter tout danger.
• Méthode de fixation du câble ou du cordon telle que tout remplacement ne peut être effectué que par le fabricant, son agent de service ou une personne qualifiée similaire.
  • Utilisation en intérieur uniquement.

Ce marquage indique que ce produit ne doit pas être éliminé avec les autres déchets ménagers.

Attention, risque de choc électrique.

Source lumineuse remplaçable (LED uniquement) par un professionnel

Points de collecte sur www.quefairedèmesdechets.fi Privileges la réparation au la cen de votre appare

ATTENTION!

Ne pas regarder directement le faisceau lumineux de la LED. Le produit ne peut être alimenté que par la tension nominale ou la tension comprise dans la plage fournie. Il est interdit d'utiliser le produit avec une housse de protection endommagée. Le produit ne doit pas être utilisé dans des conditions défavorables, telles que la poussière, l'eau, l'humidité, les vibrations, les atmosphères explosives, les fumées ou les vapeurs chimiques, etc. Dans les zones de fortes interférences électromagnétiques, le fonctionnement du produit peut être perturbé.

DIRECTIVES D'UTILISATION/ENTRETIEN

Toute opération d'entretien doit être effectuée lorsque l'alimentation électrique est coupée et que le produit a refroidi. Nettoyez uniquement avec des chiffons doux et secs. Ne pas utiliser de détergents chimiques. Ne pas couvrir le produit. Veillez à ce que l'air soit libre. Le produit peut atteindre une température plus élevée.

MONTAGE

Lisez le manuel avant de procéder au montage. Le montage doit être effectué par un électricien qualifié. Soyez prudent. Le produit est doté d'un contact/terminal de protection. Le fait de ne pas connecter le fil de protection peut entraîner un choc électrique. Schéma de montage : voir les images. Vérifier le bon fonctionnement mécanique

la fixation et le raccordement au réseau électrique avant la première utilisation.

SCHÉMA D'INSTALLATION DU PANNEAU DE SURFACE

1. couper le courant avant de commencer l'installation

1. confirmer la position d'installation du

1. fixer le support (inclus) au plafond à l'aide de vis.

1. Connecter le câblage selon le schéma de câblage

1. Fixer le panneau sur le support

1. Fixer la lumière et le support à l'aide de vis.

1. Mettez l'appareil sous tension et testez la lumière.

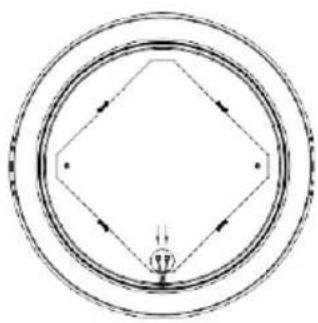

DIAGRAMME DE DÉMONTAGE

(Réservé à l'équipe de surveillance du marché)

1. éteindre l'appareil, frapper la zone centrale de la plaque de diffusion à l'aide d'un outil pointu et retirer la plaque de diffusion fissurée

1. retirer le câble d'alimentation de la borne de la fiche

1. s'il n'y a pas de colonne thermofusible dans le corps de la lampe ou si la colonne thermofusible n'est pas thermofusible, cette étape sera ajustée. Si la colonne thermofusible a été fusionnée pour fixer le substrat en aluminium, couper la partie thermofusible de la pointe thermofusible à l'aide d'une pince diagonale.

1. appuyez sur la boucle vers l'extérieur, retirez la bande de pression du substrat en aluminium de la baîonnette et retirez la bande de pression. Cette étape n'est nécessaire que pour le panneau lumineux de 24W, les autres éléments ne sont pas nécessaires.

1. appuyez sur la boucle vers l'extérieur, retirez le substrat en aluminium de la boucle et retirez la carte de la source lumineuse.

1. retirer le câble à deux brins (diamètre du fil 18-22AWG) et l'insérer dans la borne de connexion. Brancher l'alimentation externe pour les tests.
   Note : Le retrait de la source lumineuse annule la garantie.

RoHS

EN CAS DE QUESTION/PROBLÈME CONCERNANT LE PRODUIT, VEUILLEZ NOUS CONTACTER À L'ADRESSE SUIVANTE : [e-mail] POUR PLUS D'INFORMATIONS SUR LA GAMME DE PRODUITS, VEUILLEZ CONTACTER NOTRE DISTRIBUTEUR OU LES REVENDEURS LES PLUS PROCES. V-TAC EUROPE LTD. BULGARIA, PLOVDIV 4000, BUL.L.KARAVELOW 9B

WEEE Number: 80133970
