Especificaciones técnicas	Iluminación LED, potencia 12W, temperatura de color 3000K (blanco cálido), flujo luminoso 1200 lúmenes.
Uso	Ideal para iluminación interior, especialmente en salones, cocinas y oficinas.
Mantenimiento y reparación	No requiere mantenimiento, vida útil estimada de 25.000 horas.
Seguridad	Cumple con las normas de seguridad CE, no se calienta en exceso, protección contra sobrecargas.
Información general	Instalación fácil, compatible con reguladores de luz, garantía de 2 años.

Preguntas frecuentes - VT60012 V-TAC

¿Cómo puedo instalar el V-TAC VT60012?

Para instalar el V-TAC VT60012, siga estos pasos: 1. Corte el suministro eléctrico. 2. Fije el soporte de montaje al techo. 3. Conecte los cables eléctricos según las instrucciones proporcionadas. 4. Fije la luminaria al soporte. 5. Restablezca el suministro eléctrico.

¿El V-TAC VT60012 es regulable?

No, el V-TAC VT60012 no es regulable. Asegúrese de usar un interruptor estándar para operarlo.

¿Cuál es la potencia del V-TAC VT60012?

El V-TAC VT60012 tiene una potencia de 12 vatios.

¿Cuál es la vida útil del V-TAC VT60012?

La vida útil estimada del V-TAC VT60012 es de aproximadamente 25.000 horas.

¿Puedo usar el V-TAC VT60012 en exteriores?

El V-TAC VT60012 está diseñado solo para uso en interiores. No lo use en exteriores.

¿Cómo limpio el V-TAC VT60012?

Para limpiar el V-TAC VT60012, use un paño suave y seco. Evite usar productos químicos o limpiadores abrasivos.

¿Qué hacer si el V-TAC VT60012 no se enciende?

Si el V-TAC VT60012 no se enciende, primero verifique que el suministro eléctrico esté restablecido y que las conexiones estén seguras. Si el problema persiste, contacte al servicio al cliente.

¿Cuáles son las dimensiones del V-TAC VT60012?

Las dimensiones del V-TAC VT60012 son 300 mm de diámetro y 50 mm de altura.

¿El V-TAC VT60012 está disponible en diferentes temperaturas de color?

Sí, el V-TAC VT60012 está disponible en varias temperaturas de color, incluyendo 3000K (blanco cálido) y 4000K (blanco neutro).

¿Cuál es la garantía del V-TAC VT60012?

El V-TAC VT60012 generalmente viene con una garantía de 2 años. Verifique los detalles específicos en el sitio web del fabricante.

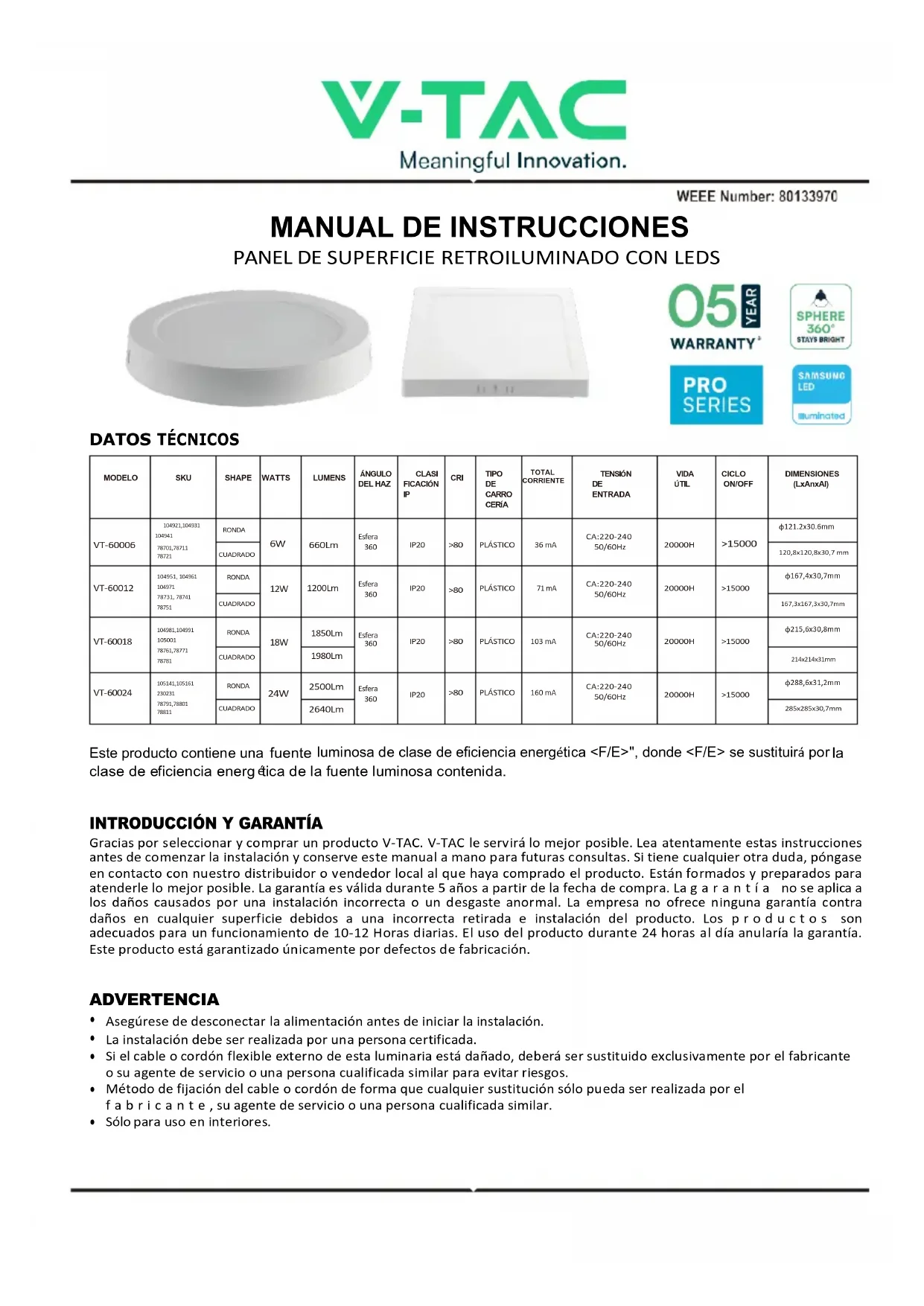

MANUAL DE USUARIO VT60012 V-TAC

MANUAL DE INSTRUCCIONES

PANEL DE SUPERFICIE RETROILUMINADO CON LEDS

Este producto contiene una fuente luminosa de clase de eficiencia energética ", donde se sustituirá por la clase de eficiencia energética de la fuente luminosa contenida.

INTRODUCCIÓN Y GARANTÍA

Gracias por seleccionar y comprar un producto V-TAC. V-TAC le servirá lo mejor posible. Lea atentamente estas instrucciones antes de comenzar la instalación y conserve este manual a mano para futuras consultas. Si tiene cualquier otra duda, póngase en contacto con nuestro distribuidor o vendedor local al que haya comprado el producto. Están formados y preparados para atenderle lo mejor posible. La garantía es válida durante 5 años a partir de la fecha de compra. La g a r a n tí a no se aplica a los daños causados por una instalación incorrecta o un desgaste anormal. La empresa no ofrece ninguna garantía contra daños en cualquier superficie debidos a una incorrecta retirada e instalación del producto. Los p r o d u c t o s son adecuados para un funcionamiento de 10-12 Horas diarias. El uso del producto durante 24 horas al día anularía la garantía. Este producto está garantizado únicamente por defectos de fabricación.

ADVERTENCIA

• Asegúrese de desconectar la alimentación antes de iniciar la instalación.
• La instalación debe ser realizada por una persona certificada.
• Si el cable o cordón flexible externo de esta luminaria está dañado, deberá ser sustituido exclusivamente por el fabricante o su agente de servicio o una persona cualificada similar para evitar riesgos.
• Método de fijación del cable o cordón de forma que cualquier sustitución sólo pueda ser realizada por el fabricante, su agente de servicio o una persona cualificada similar.
• Sólo para uso en interiores.

Esta marca indica que este producto no debe eliminarse con otros residuos domésticos.

Precaución, riesgo de descarga eléctrica.

Fuente de luz sustituible (sólo LED) por un profesional

No mire directamente al haz de luz LED. El producto sólo puede alimentarse con la tensión nominal o con la tensión dentro de el rango previsto. Está prohibido utilizar el producto con la cubierta protectora dañada. El producto no debe utilizarse en condiciones desfavorables, como polvo, agua, humedad, vibraciones, atmósfera explosiva, humos o vapores químicos, etc. En zonas con fuertes interferencias electromagnéticas, el funcionamiento del producto puede verse afectado.

NORMAS DE USO/MANTENIMIENTO

Cualquier trabajo de mantenimiento debe realizarse cuando la alimentación eléctrica esté cortada y el producto se haya en fr i a d o . Limpie sólo con paños suaves y secos. No utilice detergentes químicos. No cubra el producto. Asegúrese de que haya libre acceso de aire. El producto puede calentarse a una temperatura más elevada.

MONTAJE

Lea el manual antes del montaje. El montaje debe ser realizado por un electricista cualificado. Tenga cuidado. El producto tiene un contacto/terminal de protección. Si no se conecta el cable de protección, puede producirse una descarga eléctrica. Esquema de montaje: ver imágenes. Compruebe que la mecánica fijación y conexión a la red eléctrica antes del primer uso.

WIRING DIAGRAM BROWN -L- BLUE -N-

DIAGRAMA DE INSTALACIÓN DEL PANEL DE SUPERFICIE

1.Desconecte la alimentación antes de iniciar la instalación.	2.Confirme la posición de instalación del soporte	3.Taladra un
4.Enchufe el perno de	5.Fije el soporte (incluido) en el techo con tornillos.	6.Conecte el cableado según el esquema eléctrico.
7.Fije el panel en el soporte.	8.Fije la luz y el soporte con tornillos.	9.Conecte el cableado según el esquema eléctrico.

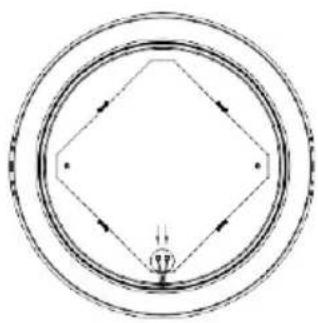

DIAGRAMA DE DESMONTAJE

(Sólo para el equipo de vigilancia del mercado)

1. Apagar, golpear el área central de la placa de difusión con una herramienta puntlaguda y sacar la placa de difusión agrietada.

1. Retire el cable de alimentación del terminal de enchufe

1. Si no hay columna de fusión callente en el cuerpo de la lámpara o la columna de fusión callente no es de fusión callente, este paso se ajustará Si la columna termofusible se h a fundido para fijar el sustrato de aluminio, corte la parte termofusible de la punta termofusible con unos alicates diagonales.

1. Presione la hebilla hacia fuera, retire la tira de prensado del sustrato de aluminio de la bayoneta y retire la tira de prensado. Este paso sólo es necesario para la luz del panel de 24W, otros elementos no son necesarios.

1. Presione la hebilla hacia fuera, retire el sustrato de aluminio de la hebilla y retire la placa de la fuente de luz.

1. Saque el cable de dos hilos (diámetro 18-22AWG) e insértelo en el terminal enchufable. Conecte la fuente de alimentación externa para la prueba.

Nota: La eliminación de la fuente de luz anulará la garantía.

RoHS

EN CASO DE CUALQUIER DUDA O PROBLEMA CON EL PRODUCTO, PÓNGASE EN CONTACTO CON NOSOTROS EN: [e-mail] PARA MÁS GAMA DE PRODUCTOS, CONSULTA POR FAVOR PÓNGASE EN CONTACTO CON NUESTRO DISTRIBUIDOR O DISTRIBUIDORES MÁS CERCANOS. V-TAC EUROPE LTD. BULGARIA, PLOVDIV 4000, BUL.L.KARAVELOW 9B
