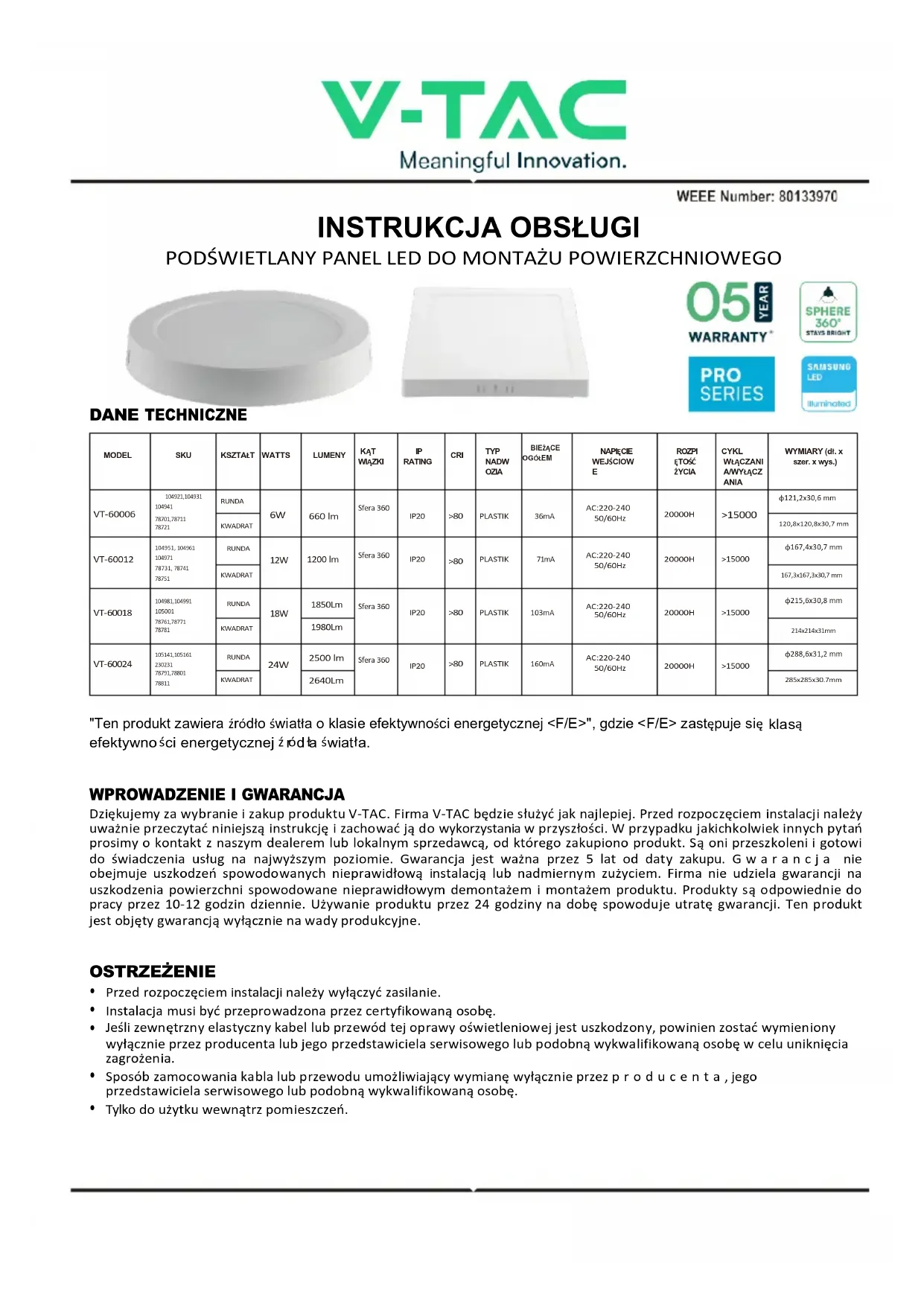

INSTRUKCJA OBSŁUGI VT60012 V-TAC
"Ten produkt zawiera źródło światła o klasie efektywności energetycznej
Dziękujemy za wybranie i zakup produktu V-TAC. Firma V-TAC będzie służyć jak najlepiej. Przed rozpoczęciem instalacji należy uważnie przeczytać niniejszą instrukcję i zachować ją do wykorzystania w przyszłości. W przypadku jakichkolwiek innych pytań prosimy o kontakt z naszym dealerem lub lokalnym sprzedawcą, od którego zakupiono produkt. Są oni przeszkoleni i gotowi do świadczenia usług na najwyższym poziomie. Gwarancja jest ważna przez 5 lat od daty zakupu. G w a r a n c j a nie obejmuje uszkodzeń spowodowanych nieprawidłową instalacją lub nadmiernym zużyciem. Firma nie udziela gwarancji na uszkodzenia powierzchni spowodowane nieprawidłowym demontażem i montażem produktu. Produkty są odpowiednie do pracy przez 10-12 godzin dziennie. Używanie produktu przez 24 godziny na dobę spowoduje utratę gwarancji. Ten produkt jest objęty gwarancją wyłącznie na wady produkcyjne.
OSTRZEŻENIE
- Przed rozpoczęciem instalacji należy wyłączyć zasilanie.
- Instalacja musi być przeprowadzona przez certyfikowaną osobę.
- Jeśli zewnętrzny elastyczny kabel lub przewód tej oprawy oświetleniowej jest uszkodzony, powinien zostać wymieniony wyłącznie przez producenta lub jego przedstawiciela serwisowego lub podobną wykwalifikowaną osobę w celu uniknięcia zagrożenia.
- Sposób zamocowania kabla lub przewodu umożliwiający wymianę wyłącznie przez pro d u c e n t a , jego przedstawiciela serwisowego lub podobną wykwalifikowaną osobę.
- Tylko do użytku wewnątrz pomieszczeń.
To oznaczenie wskazuje, że tego produktu nie należy wyrzucać razem z innymi odpadami domowymi.
Uwaga, ryzyko porażenia prądem.
Wymienne (tylko LED) źródło światła przez profesjonalistę
Nie należy patrzeć bezpośrednio na wiązkę światła LED. Produkt może być zasilany wyłącznie napięciem znamionowym lub napięciem)nieszczącym się w podanym zakresie. Zabrania się używania produktu z uszkodzoną ośłoną ochronną. Produkt nie może być uży w a n y w niekorzystnych warunkach, np. kurz, woda, wilgoć, wibracje, wybuchowa atmosfera powietrza, opary lub opary chemiczne itp. W obszarze silnych zakłóceń elektromagnetycznych działanie produktu może zostać zakłócone.
WYTYCZNE UŻYTKOWANIA/KONSERWACJA
Wszelkie prace konserwacyjne należy wykonywać po odłączeniu zasilania i ostygnięciu produktu. Urządzenie należy czyścić wyłącznie miękkimi i suchymi ściereczkami. Nie używaj chemicznych detergentów. Nie przykrywać produktu. Zapewnić swobodny dostęp powietrza. Produkt może rozgrzać się do wyższej temperatury.
MONTAŻ
Przed montażem należy przeczytać instrukcję. Montaż powinien zostać przeprowadzony przez wykwalifikowanego elektryka. Należy zachować ostrożność. Produkt posiada styk/terminal ochronny. Niepodłączenie przewodu ochronnego może prowadzić do porażenia prądem. Schemat montażu: patrz ilustracje. Sprawdź poprawność mechaniczną
zamocowanie i podłączenie do zasilania elektrycznego przed pierwszym użyciem.
SCHEMAT INSTALACJI PANELU POWIERZCHNIOWEGO
 4. Podłącz śrubę |  5. Przymocuj wspornik (w zestawie) do sufitu za |  6. Podłącz przewody zgodnie ze schematem. |
 7. Zamocuj panel na wsporniku. |  8. Przymocuj lampę i wspornik za pomocą śrub. |  9. Włącz zasilanie i przetestuj światło.  |
SCHEMAT DEMONTA ŽU
(Tylko dla zespołu nadzoru rynku)

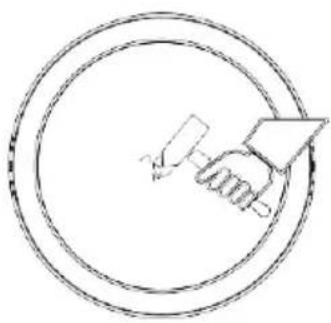

- wyłącz zasilanie, dotknij środkowego obszaru płyty dyfuzyjnej spiczystym narzędziem I w y j m i j pękniętą płytę dyfuzyjną


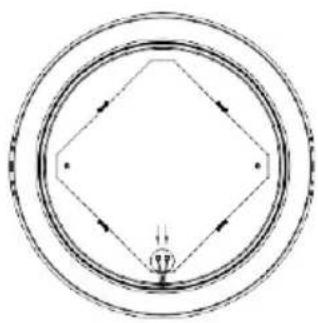

- odlączyć przewód zasilający od zacisku wtykowego
- jeśli w korpusie lampy nie ma kolumny topliwej lub kolumna topliwa nie jest topliwa, ten krok zostanie dostosowany Jeśli kolumna topliwa została stopiona w celu przymocowania do aluminiowego podłoża, odetnij część topliwą punktu topliwcgo za pomocą szczypiec ukośnych.

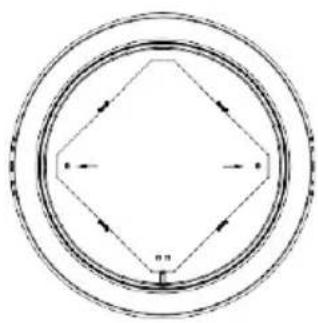

- nacisnąć klamrę na zewnątrz, zdjąć aluminiowy pasek dociskowy podłoża z bagnetu i zdjąć pasek dociskowy. Ten krok jest wymagany tylko w przypadku oświetlenia panelowego 24 W, inne elementy nie są wymagane.


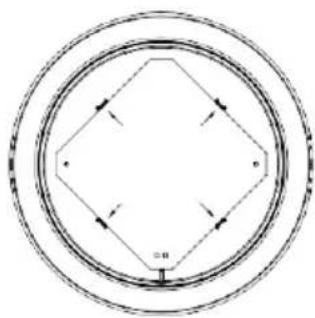

- Naciśnij klamrę na zewnątrz, usuń aluminiowe podłoże z klamry i wyjmij płytkę źródła światła.
- wyjąć przewód dwużyłowy (średnica przewodu 18-22AWG) i włożyć go do zacisku wtykowego. Podłącz zewnętrzne z a silanie w celu przetestowania.
Uwaga: Usunięcie źródła światła spowoduje unieważnienie gwarancji.
RoHS
W PRZYPADKU JAKICHKOLWIEK PYTAŃ/PROBLEMÓW Z PRODUKTEM, PROSIMY O KONTAKT POD ADRESEM: SUPPORT@V-TAC.EU. ABY UZYSKAĆ WIĘCEJ INFORMACJI, PROSIMY O KONTAKT Z NASZYM DYSTRYBUTOREM LUB NAJBLIŻSZYMI DEALERAMI. V-TAC EUROPE LTD. BUŁGARIA, PLOVDIV 4000, BUL.L.KARAVELOW 9B
WEEE Number: 80133970
