VT60012 - Iluminat V-TAC - Manual de utilizare gratuit

Tip de produs	Panou LED de suprafață
Marcă	V-TAC
Model	VT60012
Utilizare	Doar în interior
Sursă de lumină	LED înlocuibil de către un profesionist
Alimentare	Rețea 220-240 V AC
Instalare	De către un electrician calificat
Garanție	5 ani
Întreținere	Curățați cu o cârpă moale și uscată
Produse chimice interzise	Nu utilizați detergenți chimici
Protecție	Nu acoperiți, asigurați o circulație liberă a aerului
Reciclare	Produs reciclabil prin punctele de colectare
Conformitate	RoHS, WEEE 80133970
Clasă de eficiență energetică	Variabilă în funcție de sursa de lumină conținută
Conținutul ambalajului	Panou, suport de fixare, șuruburi, manual
Siguranță	Opriți curentul înainte de instalare; nu priviți direct fasciculul LED

Întrebări frecvente - VT60012 V-TAC

Cum se instalează panoul LED V-TAC VT60012?

Instalarea trebuie efectuată de către un electrician calificat. Înainte de a începe, opriți alimentarea electrică. Fixați suportul de tavan cu ajutorul șuruburilor furnizate, conectați cablajul conform schemei, apoi fixați panoul pe suport. În final, conectați la curent și testați.

Pot înlocui singur sursa de lumină?

Nu, sursa de lumină LED este înlocuibilă numai de către un profesionist. Orice încercare de demontare anulează garanția. Contactați un electrician calificat.

Care este durata de viață a LED-ului?

Manualul nu specifică o durată de viață exactă, dar produsul este conceput pentru o funcționare zilnică de 10 până la 12 ore. Utilizarea prelungită (24/24) anulează garanția.

Cum se curăță panoul LED?

Curățați numai cu o cârpă moale și uscată. Nu utilizați detergenți chimici sau produse abrazive. Asigurați-vă că aparatul este deconectat de la curent și răcit înainte de curățare.

Ce fac în caz de defecțiune?

În caz de problemă, contactați serviciul post-vânzare la [e-mail]. Nu încercați să reparați singur, deoarece aceasta ar anula garanția. Păstrați dovada de cumpărare.

Garanția acoperă utilizarea 24/24?

Nu, garanția de 5 ani se aplică doar pentru o funcționare zilnică de 10 până la 12 ore. Utilizarea continuă 24/24 anulează garanția. Deteriorările cauzate de o instalare incorectă sau de o uzură anormală nu sunt acoperite.

Pot utiliza acest produs în exterior?

Nu, acest produs este conceput pentru utilizare doar în interior. Nu trebuie expus la praf, apă, umiditate sau condiții nefavorabile.

Ce fac cu ambalajele și cu produsul la sfârșitul vieții?

Ambalajul și produsul trebuie reciclate. Depuneți-le într-un magazin sau la un centru de colectare. Consultați site-ul www.quefairedemesdechets.fr pentru punctele de colectare.

Produsul este compatibil cu un dimmer?

Manualul nu menționează compatibilitatea cu un dimmer. Pentru a evita orice defecțiune, se recomandă să nu utilizați un dimmer decât dacă producătorul indică altfel.

Unde găsesc numărul de serie al produsului?

Numărul de serie nu este menționat explicit în manual. Îl puteți găsi pe eticheta produsului sau pe ambalajul original. Păstrați-l pentru orice reclamație.

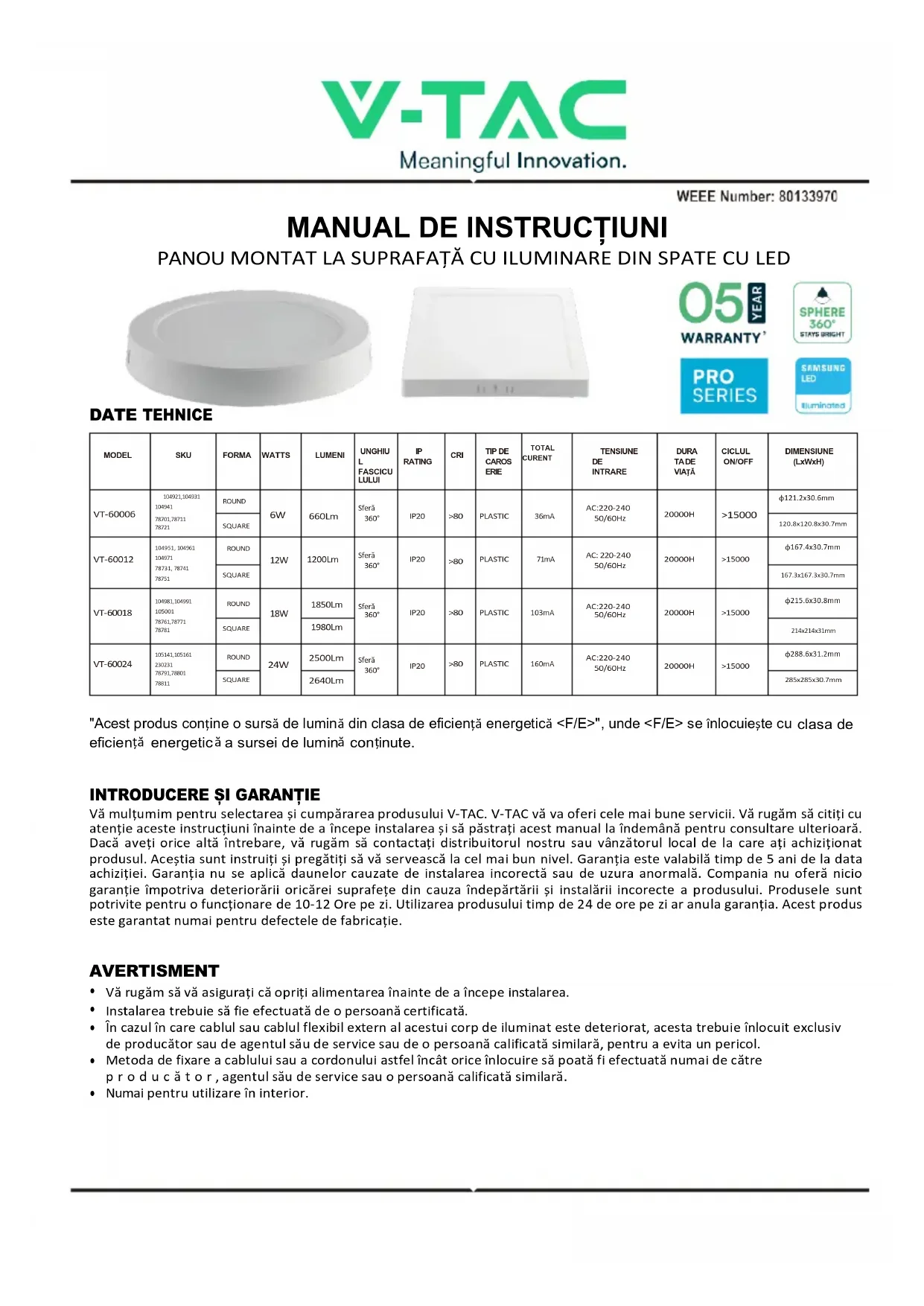

MANUAL DE UTILIZARE VT60012 V-TAC

"Acest produs conține o sursă de lumină din clasa de eficiență energetică ", unde se înlocuiește cu clasa de eficiență energetică a sursei de lumină conținute.

INTRODUCERE ŞI GARANTIE

Vă multumim pentru selectarea și cumpărarea produsului V-TAC. V-TAC vă va oferi cele mai bune servicii. Vă rugăm să citiți cu atenție aceste instrucțiuni înainte de a începe instalarea și să păstrați acest manual la îndemână pentru consultare ulterioară. Dacă aveți orice altă întrebare, vă rugăm să contactați distribuitorul nostru sau vânzătorul local de la care ați achiziționat produsul. Aceștia sunt instruiți și pregătiți să vă servească la cel mai bun nivel. Garanția este valabilă timp de 5 ani de la data achiziției. Garanția nu se aplică daunelor cauzate de instalarea incorectă sau de uzura anormală. Compania nu oferă nicio garanție împotriva deteriorării oricărei suprafețe din cauza îndepărtării și instalării incorecte a produsului. Produsele sunt potrivite pentru o funcționare de 10-12 Ore pe zi. Utilizarea produsului timp de 24 de ore pe zi ar anula garanția. Acest produs este garantat numai pentru defectele de fabricație.

AVERTISMENT

• Vă rugăm să vă asigurați că opriți alimentarea înainte de a începe instalarea.
• Instalarea trebuie să fie efectuată de o persoană certificată.
• În cazul în care cablul sau cablul flexibil extern al acestui corp de iluminat este deteriorat, acesta trebuie înlocuit exclusiv de producător sau de agentul său de service sau de o persoană calificată similară, pentru a evita un pericol.
• Metoda de fixare a cablului sau a cordonului astfel încât orice înlocuire să poată fi efectuată numai de către producător, agentul său de service sau o persoană calificată similară.
• Numai pentru utilizare în interior.

Acest marcaj indică faptul că acest produs nu trebuie eliminat împreună cu alte deșeuri menajere.

Sursă de lumină înlocuibilă (numai LED) de către un profesionist

Nu vă uitați direct la fasciculul de lumină LED. Produsul poate fi alimentat numai de tensiunea nominală sau de tensiunea din intervalul prevăzut. Este interzisă utilizarea produsului cu capacul de protecție deteriorat. Produsul nu trebuie utilizat în condiții nefavorabile, de exemplu, praf, apă, umiditate, vibrații, atmosferă cu aer exploziv, fumuri sau vapori chimici etc. În zona cu interferențe electromagnetice puternice, funcționarea produsului poate fi perturbată.

INSTRUCTIUNI DE UTILIZARE/INTRETINERE

Orice lucrare de întreținere trebuie efectuată după ce alimentarea cu energie electrică este întreruptă și produsul s-a ră c i t . Curățați numai cu cărpe moi și uscate. Nu utilizați detergenți chimici. Nu acoperiți produsul. Asigurați accesul liber la aer. Produsul se poate încălzi la o temperatură mai ridicată.

MONTAJ

Citiți manualul înainte de montare. Montarea trebuie să fie efectuată de un electrician calificat. Aveți grijă. Produsul are un contact/terminal de protecție. Neconectarea contactului de protecție poate duce la șoc electric. Schema de montare: consultați imaginile. Verificați dacă mecanica este corespunzătoare

fixarea și conectarea la rețeaua electrică înainte de prima utilizare.

DIAGRAMA DE INSTALARE A PANOULUI DE SUPRAFATĂ

1.Opriți alimentarea înainte de a începe instalarea	2.Confirmați poziția de instalare a suportului	3.Faceți o
4.Introduceți șurubul de	5.Fixați suportul ( inclus) pe tavan cu șuruburi.	9. Conectați cablajul conform schemei de cablare.
7. Fixați panoul pe suport.	8. Fixați lumina și suportul cu șuruburi.	9. Conectați alimentarea și testați lumina.

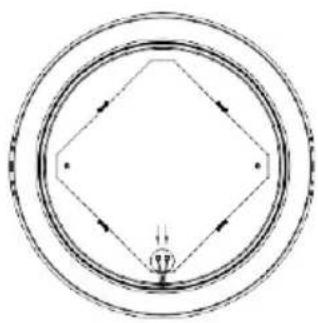

DIAGRAMA DE DEZASAMBLARE

(Numai pentru echipa de supraveghere a pieței)

1. Opriți alimentarea, atingeți zona centrală a plăcii de difuzie cu un instrument ascuțit și scoateți placa de difuzie fisurată

1. Îndepărtati firul de alimentare de la terminalul fîșei

1. Dacă nu există coloană de topire la cald în corpul lâmpii sau coloana de topire la cald nu este topită la cald, acest pas va fi ajustat fără tratament. Dacă coloana de topire la cald a fost topită pentru a fixa substratul de aluminiu, tâiați partea topită la cald a punctului de topire la cald cu un clește diagonal.

4.Apăsați catarama spre exterior, s coateți banda de presare a substratului de aluminiu din baionetă și scoateți banda de presare. Acest pas este necesar numai pentru panoul de lumină de 24W, alte elemente nu sunt necesare.

1. Apăsați catarama spre exterior, scoateți substratul de aluminiu din cataramă și sc o a t e ți placa sursei de lumină.

1. Scoateți cablul cu două fire (diametrul firului 18-22AWG) și Introduceți-l în terminalul plug-in.
2. Conectațiș u r s a de alimentare externă pentru testare.

Notă: Îndepărtarea sursei de lumină va anula garanția

RoHS

ÎN CAZUL ORICÂREI ÎNTREBÂRI/PROBLEME LEGATE DE PRODUS, VÃ RUGÂM SÃ NE CONTACTAȚI LA: [e-mail] PENTRU O GAMÃ MAI LARGÃ DE PRODUSE, VÃ RUGÂM SÃ CONTACTAȚI DISTRIBUITORUL NOSTRU SAU CEI MAI APROPIAȚI DEALERI. V-TAC EUROPE LTD. BULGARIA, PLOVDIV 4000, BUL.L.KARAVELOW 9B

WEEE Number: 80133970
