Технически характеристики	LED осветление, мощност 12W, цветна температура 3000K (топло бяло), светлинен поток 1200 лумена.
Употреба	Идеален за вътрешно осветление, особено в дневни, кухни и офиси.
Поддръжка и ремонт	Не се изисква поддръжка, очакван живот около 25 000 часа.
Безопасност	Съответства на CE стандартите за безопасност, не се нагрява прекомерно, защита от претоварване.
Обща информация	Лесен монтаж, съвместим с димери, гаранция 2 години.

Често задавани въпроси - VT60012 V-TAC

Как мога да инсталирам V-TAC VT60012?

За да инсталирате V-TAC VT60012, следвайте следните стъпки: 1. Изключете електрозахранването. 2. Закрепете монтажната скоба към тавана. 3. Свържете електрическите проводници според предоставените инструкции. 4. Закрепете осветителното тяло към скобата. 5. Включете електрозахранването.

Може ли V-TAC VT60012 да се димира?

Не, V-TAC VT60012 не е димируем. Уверете се, че използвате стандартен ключ за включване.

Каква е мощността на V-TAC VT60012?

V-TAC VT60012 има мощност 12 вата.

Какъв е животът на V-TAC VT60012?

Очакваният живот на V-TAC VT60012 е около 25 000 часа.

Мога ли да използвам V-TAC VT60012 на открито?

V-TAC VT60012 е предназначен само за вътрешна употреба. Не го използвайте на открито.

Как да почистя V-TAC VT60012?

За да почистите V-TAC VT60012, използвайте мека и суха кърпа. Избягвайте използването на химикали или абразивни почистващи препарати.

Какво да направя, ако V-TAC VT60012 не се включва?

Ако V-TAC VT60012 не се включва, първо проверете дали електрозахранването е възстановено и връзките са сигурни. Ако проблемът продължава, свържете се с обслужването на клиенти.

Какви са размерите на V-TAC VT60012?

Размерите на V-TAC VT60012 са 300 мм диаметър и 50 мм височина.

Дали V-TAC VT60012 е наличен в различни цветови температури?

Да, V-TAC VT60012 е наличен в няколко цветови температури, включително 3000K (топло бяло) и 4000K (неутрално бяло).

Каква е гаранцията на V-TAC VT60012?

V-TAC VT60012 обикновено се доставя с 2-годишна гаранция. Проверете конкретните детайли на уебсайта на производителя.

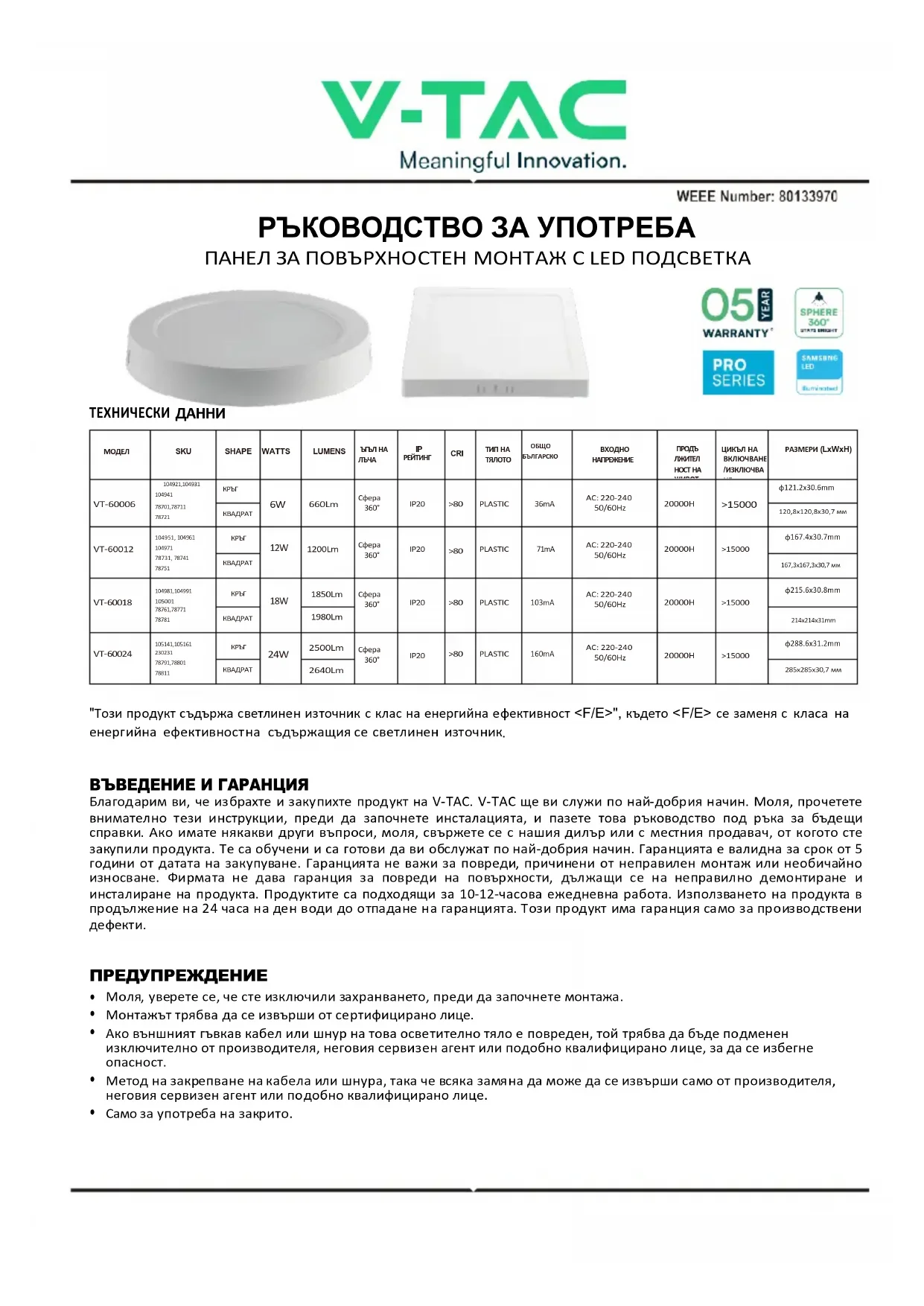

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ VT60012 V-TAC

"Tози продукт съдържа светлинен източник с клас на енергийна ефективност ", където се заменя с класа на енергийна ефективностна съдържащия се светлинен източник.

Благодарим ви, че избрахте и закупихте продукт на V-TAC. V-TAC ще ви служи по най-добрия начин. Моля, прочетете внимателно тези инструкции, преди да започнете инсталацията, и пазете това ръководство под ръка за бъдещи справки. Ако имате някакви други въпроси, моля, свържете се с нашия дилър или с местния продавач, от когото сте закупили продукта. Те са обучени и са готови да ви обслужат по най-добрия начин. Гаранцията е валидна за срок от 5 години от датата на закупуване. Гаранцията не важи за повреди, причинени от неправилен монтаж или необичайно износване. Фирмата не дава гаранция за повреди на повърхности, дължащи се на неправилно демонтиране и инсталиране на продукта. Продуктите са подходящи за 10-12-часова ежедневна работа. Използването на продукта в продължение на 24 часа на ден води до отпадане на гаранцията. Този продукт има гаранция само за производствени дефекти.

ПРЕДУПРЕЖДЕНИЕ

• Моля, уверете се, че сте изключили захранването, преди да започнете монтажа.
• Монтажът трябва да се извърши от сертифицирано лице.
• Ако външният гъвкав кабел или шнур на това осветително тяло е повреден, той трябва да бъде подменен изключително от производителя, неговия серверен агент или подобно квалифицирано лице, за да се избегне опасност.
• Метод на закрепване на кабела или шнура, така че всяка замя на да може да се извърши само от производителя, неговия сервизен агент или подобно квалифицирано лице.
• Само за употреба на закрито.

Тази маркировка показва, че този продукт не трябва да се изхвърля заедно с други битови отпадъци.

Сменяем (само LED) светлинен източник от профессионалист

Не гледайте директно към светлинния лъч на светодиода. Продуктът може да бъде захранван само с номинално напрежение или с напрежение в рамките на предоставения диапазон. Забранено е използването на продукта с повреден защитен капак. Продуктът не трябва да се използва при неблагоприятни условия, напр. прах, вода, влага, вибрации, експлозивна въдушна атмосфера, изпарения или химически изпарения и др. В зона със силни електромагнитни смущения функционирането на продукта може да бъде нарушено.

НАСОКИ ЗА ИЗПОЛЗВАНЕ/ПОДДРЪЖКА

Всички дейности по поддръжката трябва да се извършват, когато захранването е прекъснато и продуктът е изстинал. Почиствайте само с меки и сухи кърпи. Не използвайте химически почистващи препарати. Не покривайте продукта. Осигурете свободен достъп на въздух. Продуктът може да се нагрее до по-висока температура.

МОНТИРАНЕ

Прочетете ръководството за употреба преди монтажа. Монтажът трябва да се извърши от квалифициран електротехник. Бъдете внимателни. Продуктът е снабден със защитен контакт /терминал. Несвързването на защитния проводник може да доведе до токов удар. Схема за монтаж: вижте снимките. Проверете за правилното механично

закрепване и свързване към електрическата мрежа преди първата употреба.

СХЕМА ЗА ИНСТАЛИРАНЕ НА ПОВЪРХНОСТЕН ПАНЕЛ

WIRING DIAGRAM BROWN -L - BLUE -N -

1.Изключете захранването, преди да започнете	2.Потвърдете позицията на монтаж на скобата	3.Пробийте
4.Plug в разширителен	5.Закрепете скобата ( в комплекта) на тавана с	6. Свържете окабеляването съгласно
7. Закрепете панела върху скобата	8. Закрепете светлината и скобата с винтове	9. Включете захранването и тествайте светлината.

(Само за екипа за наблюдение на пазара)

1. Изключете захранването, докоснете централната област на дифузионната плоча с остьр инструмент и извадете напуканата дифузионна плоча

1. Премахнете захранващия проводник от клемата на щепсела


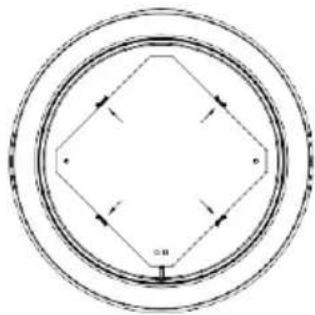

1. Ако в тялото на лампата няма колона за горещо разтопяване или колоната за горещо разтопяване не е гореща, тази стълка ще бъде коригирана Ако колоната за горещо топене е била стопена, за да се фиксира алуминисевата основа, отрежете частта на горещото топене на точката за горещо топене с диагонални клещи.

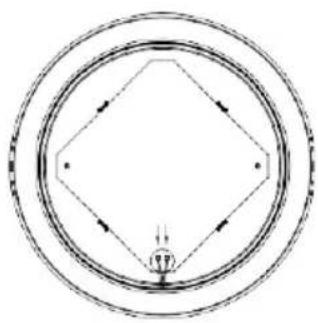

1. Натиснете ключалката навън, отстранете притискащата лента на алуминиевия субстрат от байонета и отстранете притискащата лента. Тази стъпка е необходима само за 24W панелна светлина, други елементи не са необходими.

1. Натиснете ключалката навън, отстранете алуминиевата подложка от ключалката и извадете платката на светлинния източник.

6.Извадете двужилен кабел (диаметър на проводника 18-22AWG) и го поставете в клемата за включване. Свържете външното захранване за тестване.

Забележка: Отстраняването на светлинния източник води до анулиране на гаранцията.

RoHS
