Tipo de produto	Painel LED de superfície
Marca	V-TAC
Modelo	VT60012
Utilização	Interior apenas
Fonte de luz	LED substituível por um profissional
Alimentação	Rede 220-240 V AC
Instalação	Por um eletricista qualificado
Garantia	5 anos
Manutenção	Limpar com um pano macio e seco
Produtos químicos proibidos	Não usar detergentes químicos
Proteção	Não cobrir, garantir livre circulação de ar
Reciclagem	Produto reciclável através dos pontos de coleta
Conformidade	RoHS, WEEE 80133970
Classe de eficiência energética	Variável conforme a fonte de luz contida
Conteúdo da embalagem	Painel, suporte de fixação, parafusos, manual
Segurança	Cortar a corrente antes da instalação; não olhar diretamente para o feixe LED

Perguntas frequentes - VT60012 V-TAC

Como instalar o painel LED V-TAC VT60012?

A instalação deve ser realizada por um eletricista qualificado. Antes de começar, corte a alimentação elétrica. Fixe o suporte no teto com os parafusos fornecidos, conecte a fiação de acordo com o esquema, depois fixe o painel no suporte. Por fim, ligue a energia e teste.

Posso substituir a fonte de luz eu mesmo?

Não, a fonte de luz LED é substituível apenas por um profissional. Qualquer tentativa de desmontagem anula a garantia. Contacte um eletricista qualificado.

Qual é a vida útil do LED?

O manual não especifica uma vida útil exata, mas o produto é projetado para funcionamento diário de 10 a 12 horas. O uso prolongado (24h/24h) anula a garantia.

Como limpar o painel LED?

Limpe apenas com um pano macio e seco. Não use detergentes químicos ou produtos abrasivos. Certifique-se de que o aparelho está desligado e frio antes de limpar.

O que fazer em caso de mau funcionamento?

Em caso de problema, contacte o serviço pós-venda em [e-mail]. Não tente reparar você mesmo, pois isso anularia a garantia. Guarde o comprovante de compra.

A garantia cobre o uso 24h/24h?

Não, a garantia de 5 anos aplica-se apenas para funcionamento diário de 10 a 12 horas. O uso contínuo 24h/24h anula a garantia. Danos causados por instalação incorreta ou desgaste anormal não são cobertos.

Posso usar este produto ao ar livre?

Não, este produto é projetado para uso interior apenas. Não deve ser exposto a poeira, água, umidade ou condições adversas.

O que fazer com as embalagens e o produto no fim da vida?

A embalagem e o produto devem ser reciclados. Deposite-os numa loja ou ecoponto. Consulte o site www.quefairedemesdechets.fr para pontos de coleta.

O produto é compatível com um dimmer?

O manual não menciona compatibilidade com dimmer. Para evitar mau funcionamento, recomenda-se não usar dimmer salvo indicação contrária do fabricante.

Onde encontrar o número de série do produto?

O número de série não é explicitamente mencionado no manual. Pode encontrá-lo na etiqueta do produto ou na embalagem original. Guarde-o para qualquer reclamação.

MANUAL DE UTILIZADOR VT60012 V-TAC

"Este produto contém uma fonte luminosa da classe de eficiência energética ", em que deve ser substituído pela classe de eficiência energética da fonte luminosa contida.

INTRODUÇÃO E GARANTIA

Obrigado por selecionar e comprar o produto V-TAC. A V-TAC irá servi-lo da melhor forma. Por favor, leia atentamente estas instruções antes de iniciar a instalação e mantenha este manual à mão para referência futura. Se tiver qualquer outra dúvida, contacte o nosso revendedor ou o vendedor local a quem adquiriu o produto. Eles têm formação e estão prontos para o servir da melhor forma. A garantia é válida por 5 anos a partir da data de compra. A garantia não se aplica a danos causados por instalação incorrecta ou desgaste anormal. A empresa não dá qualquer garantia contra danos em qualquer superfície devido à remoção e instalação incorrectas do produto. Os produtos são adequados para um funcionamento diário de 10-12 horas. A utilização do produto durante 24 horas por dia anularia a garantia. Este produto tem garantia apenas para defeitos de fabrico.

AVISO

• Certifique-se de que desliga a alimentação eléctrica antes de iniciar a instalação.
• A instalação deve ser efectuada por uma pessoa certificada.
• Se o cabo ou o cordão flexível externo dessa luminária estiver danificado, deve ser substituído exclusivamente pelo fabricante ou pelo seu agente de assistência ou por uma pessoa qualificada semelhante, de modo a evitar qualquer perigo.
• Método de fixação do cabo ou do cordão de modo a que qualquer substituição só possa ser efectuada pelo fabricante, pelo seu agente de assistência ou por uma pessoa qualificada semelhante.
• Apenas para utilização em interiores.

Esta marcação indica que este produto não deve ser eliminado juntamente com outros resíduos domésticos.

Cuidado, risco de choque elétrico.

Fonte de luz substituível (apenas LED) por um profissional

Não olhar diretamente para o feixe de luz LED. O produto só pode ser alimentado com a tensão nominal ou com a tensão dentro do intervalo previsto. É proibido utilizar o produto com a cobertura de proteção danificada. O produto não deve ser utilizado em condições desfavoráveis, por exemplo, poeira, água, humidade, vibrações, atmosfera explosiva, fumos ou vapores químicos, etc. Em áreas com fortes interferências electromagnéticas, o funcionamento do produto pode ser afetado.

DIRECTRIZES DE UTILIZAÇÃO/MANUTENÇÃO

Qualquer trabalho de manutenção deve ser efectuado quando a alimentação eléctrica estiver cortada e o produto tiver a r r e f e c i d o . Limpar apenas com panos macios e secos. Não utilizar detergentes químicos. Não cobrir o produto. Assegurar um acesso livre ao ar. O produto pode aquecer a uma temperatura mais elevada.

MONTAGEM

Ler o manual antes de efetuar a montagem. A montagem deve ser efectuada por um eletricista qualificado. Tenha cuidado. O produto tem um contacto/terminal de proteção. A não ligação do cabo de proteção pode provocar choques eléctricos. Esquema de montagem: ver imagens. Verificar se a montagem mecânica está correcta fixação e ligação à corrente eléctrica antes da primeira utilização.

ESQUEMA DE INSTALAÇÃO DO PAINEL DE SUPERFÍCIE

1. desligar a alimentação eléctrica antes de iniciar a

1. confirmar a posição de instalação do suporte

1. fixar o suporte (incluído) no teto com parafusos.

1. Ligar a cablagem de acordo com o esquema elétrico.

1. Fixe a luz e o suporte com parafusos.

1. Ligar a alimentação eléctrica e testar a luz.

DIAGRAMA DE DESMONTAGEM

(Apenas para a equipa de fiscalização do mercado)

1. desligar a alimentação, bater na área central da placa de difusão com uma ferramenta pontiaguda e retirar a placa de difusão fissurada


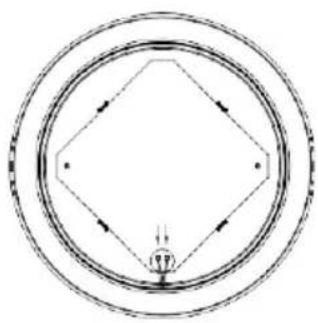

1. remover o fio de alimentação do terminal da ficha

1. se não houver coluna de fusão a quente no corpo da lâmpada ou se a coluna de fusão a quente não for de fusão a quente, este passo será ajustado Se a coluna de fusão a quente tiver sido fundida para fixar o substrato de alumínio, cortar a parte de fusão a quente da ponta de fusão a quente com um alicate diagonal.

1. pressionar a fivela para fora, remover a tira de pressão do substrato de alumínio da baioneta e remover a tira de pressão. Este passo só é necessário para o painel luminoso de 24 W, os outros itens não são necessários.

5) Pressione a fivela para fora, retire o substrato de alumínio da fivela e retire a placa da fonte de luz.

1. retirar o cabo de dois fios (diâmetro do fio 18-22AWG) e inseri-lo no terminal de encaixe. Ligar a fonte de alimentação externa para efetuar o teste.

Nota: A remoção da fonte de luz anulará a garantia

RoHS

EM CASO DE QUALQUER DÚVIDA/PROBLEMA COM O PRODUTO, CONTACTE-NOS ATRAVÉS DE: [e-mail]. PARA OBTER MAIS INFORMAÇÕES SOBRE A GAMA DE PRODUTOS, CONTACTE O NOSSO DISTRIBUIDOR OU OS REVENDEDORES MAIS PRÓXIMOS. V-TAC EUROPE LTD. BULGÁRIA, PLOVDIV 4000, BUL.L.KARAVELOW 9B

WEEE Number: 80133970
