Big Easy - Trouba CHAR-BROIL - Bezplatný návod k obsluze

NÁVOD K OBSLUZE Big Easy CHAR-BROIL

1. Otočte ovládací ventil plynového horáka do polohy .

1. Otočte ovládací ventil plynového horáka do polohy .

4. Vložte zápalku do držiaka zápaliek. Škrtnite zápalkou.

Umiestnite zapálenú zápalku do otvoru v zadnej časti zariadenia , pozrite “A”. Uistite sa, že zapálená zápalka smerovala cez otvor blízko horáka.

5. Stlačte a otočte ovládacím tlačidlom do pozície . Uistite

1. Všetky ovládacie gombíky na spotrebiči otočte do

3. Zapnite plyn. Ak zaznie zvuk prúdenia, ihneď vypnite plyn.

Prípojka je netesná. Napravte stav a až potom pokračujte.

4. Na hadicové spojky naneste kefou mydlový roztok (zmes

5. Zariadenie opatrne položte na jeho zadnú stranu s ovládacím

7. Odskrutkujte skrutky a zo zariadenia odnímte predné nožičky.

10. Horák skontrolujte, či nie je poškodený, pretože

opotrebovaním a koróziou môže dôjsť k zväčšeniu niektorých otvorov. Ak zistíte akékoľvek väčšie praskliny alebo otvory, horák vymeňte.

11. Tepelný štít a zostavu ovládacieho panela znova opatrne

Tepelný štít Zostava ovládacieho panela Rúrka horáka Odskrutkujte skrutky42

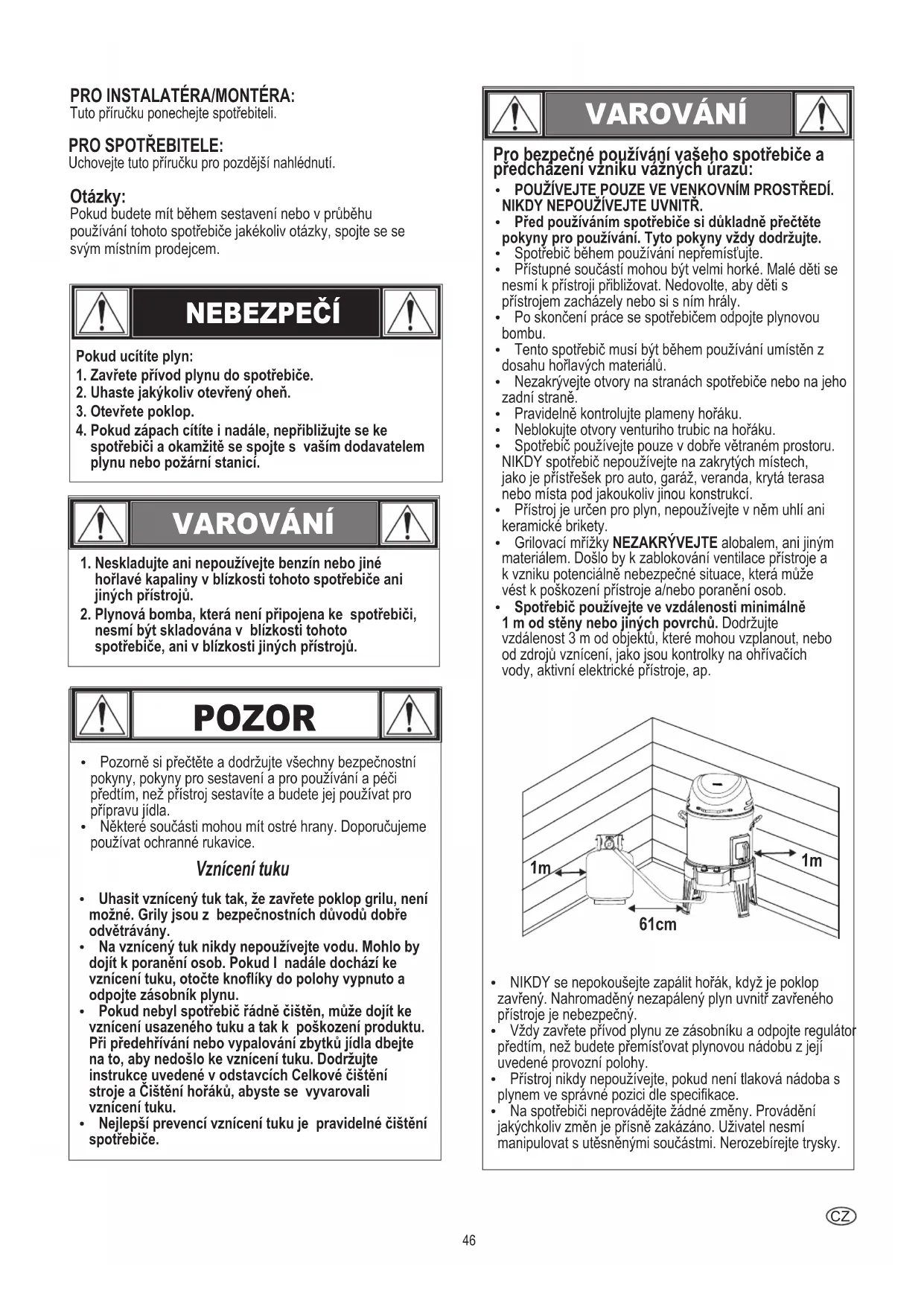

Hitahlíf Stjórnborð Brennararör Fjarlægið skrúfur46 NEBEZPEČÍ VAROVÁNÍ 1. Neskladujte ani nepoužívejte benzín nebo jiné hořlavé kapaliny v blízkosti tohoto spotřebiče ani jiných přístrojů.2. Plynová bomba, která není připojena kespotřebiči, nesmí být skladována vblízkosti tohoto spotřebiče, ani v blízkosti jiných přístrojů.Pokud ucítíte plyn:1. Zavřete přívod plynu do spotřebiče.2. Uhaste jakýkoliv otevřený oheň.3. Otevřete poklop.4. Pokud zápach cítíte i nadále, nepřibližujte se ke spotřebiči a okamžitě se spojte svaším dodavatelem plynu nebo požární stanicí. Otázky: Pokud budete mít během sestavení nebo v průběhu používání tohoto spotřebiče jakékoliv otázky, spojte se se svým místním prodejcem. PRO INSTALATÉRA/MONTÉRA: Tuto příručku ponechejte spotřebiteli. PRO SPOTŘEBITELE: Uchovejte tuto příručku pro pozdější nahlédnutí. POZOR Ÿ Pozorně si přečtěte a dodržujte všechny bezpečnostní pokyny, pokyny pro sestavení a pro používání a péči předtím, než přístroj sestavíte a budete jej používat pro přípravu jídla.Ÿ Některé součásti mohou mít ostré hrany. Doporučujeme používat ochranné rukavice. Vznícení tuku Ÿ Uhasit vznícený tuk tak, že zavřete poklop grilu, není možné. Grily jsou zbezpečnostních důvodů dobře odvětrávány.Ÿ Na vznícený tuk nikdy nepoužívejte vodu. Mohlo by dojít k poranění osob. Pokud Inadále dochází ke vznícení tuku, otočte knoflíky do polohy vypnuto a odpojte zásobník plynu.Ÿ Pokud nebyl spotřebič řádně čištěn, může dojít ke vznícení usazeného tuku a tak kpoškození produktu. Při předehřívání nebo vypalování zbytků jídla dbejte na to, aby nedošlo ke vznícení tuku. Dodržujte instrukce uvedené v odstavcích Celkové čištění stroje a Čištění hořáků, abyste sevyvarovali vznícení tuku.Ÿ Nejlepší prevencí vznícení tuku jepravidelné čištění spotřebiče. VAROVÁNÍ Ÿ NIKDY se nepokoušejte zapálit hořák, když je poklop zavřený. Nahromaděný nezapálený plyn uvnitř zavřeného přístroje je nebezpečný.Ÿ Vždy zavřete přívod plynu ze zásobníku a odpojte regulátor předtím, než budete přemísťovat plynovou nádobu z její uvedené provozní polohy.Ÿ Přístroj nikdy nepoužívejte, pokud není tlaková nádoba s plynem ve správné pozici dle specifikace.Ÿ Na spotřebiči neprovádějte žádné změny. Provádění jakýchkoliv změn je přísně zakázáno. Uživatel nesmí manipulovat s utěsněnými součástmi. Nerozebírejte trysky. Pro bezpečné používání vašeho spotřebiče a předcházení vzniku vážných úrazů: Ÿ POUŽÍVEJTE POUZE VE VENKOVNÍM PROSTŘEDÍ. NIKDY NEPOUŽÍVEJTE UVNITŘ.Ÿ Před používáním spotřebiče si důkladně přečtěte pokyny pro používání. Tyto pokyny vždy dodržujte.Ÿ Spotřebič během používání nepřemísťujte.Ÿ Přístupné součástí mohou být velmi horké. Malé děti se nesmí k přístroji přibližovat. Nedovolte, aby děti s přístrojem zacházely nebo si s ním hrály.Ÿ Po skončení práce se spotřebičem odpojte plynovou bombu.Ÿ Tento spotřebič musí být během používání umístěn z dosahu hořlavých materiálů.Ÿ Nezakrývejte otvory na stranách spotřebiče nebo na jeho zadní straně.Ÿ Pravidelně kontrolujte plameny hořáku.Ÿ Neblokujte otvory venturiho trubic na hořáku.Ÿ Spotřebič používejte pouze v dobře větraném prostoru. NIKDY spotřebič nepoužívejte na zakrytých místech, jako je přístřešek pro auto, garáž, veranda, krytá terasa nebo místa pod jakoukoliv jinou konstrukcí.Ÿ Přístroj je určen pro plyn, nepoužívejte v něm uhlí ani keramické brikety.Ÿ Grilovací mřížky NEZAKRÝVEJTE alobalem, ani jiným materiálem. Došlo by k zablokování ventilace přístroje a k vzniku potenciálně nebezpečné situace, která může vést k poškození přístroje a/nebo poranění osob.Ÿ Spotřebič používejte ve vzdálenosti minimálně 1 m od stěny nebo jiných povrchů. Dodržujte vzdálenost 3 m od objektů, které mohou vzplanout, nebo od zdrojů vznícení, jako jsou kontrolky na ohřívačích vody, aktivní elektrické přístroje, ap.

CZ47 Požadavky na regulátor S tímto přístrojem musí být použit regulátor. Používejte pouze regulátor plynu dodávaný s vaším grilem. Pokud s přístrojem nebyl dodaný regulátor, použijte pouze regulátor, který má osvědčení dle normy EN12864 nebo EN16129 (max. průtok 1,5 kg/hod.) a je schválen ve vaší zemi a pro plyn dle specifikace uvedené v Technických údajích. Požadavky na hadici Používejte pouze schválenou hadici, která má osvědčení dle normy EN a její délka nepřesahuje 1,5 m. Pro Finsko platí, že délka hadice nesmí překročit 1,2 m. Před každým použitím zkontrolujte, zda nejsou hadice poškozeny nebo opotřebeny. Přesvědčte se, že hadice není zkroucená. Ujistěte se, že hadice se po připojení nedotýká žádného horkého povrchu. Poškozené hadice vyměňte před tím, než budete přístroj používat. Hadici vyměňte v souladu s národními předpisy. Bezpečnostní tipy

• Před otevřením ventilu na plynové bombě zkontrolujte těsnost regulátoru.

• Pokud přístroj nepoužíváte, otočte ovládací knoflíky do polohy vypnuto a zavřete přívod plynu.

• Používejte grilovací náčiní s dlouhými rukojeťmi a ochranné rukavice na vaření, abyste se vyvarovali popálení nebo postříkání horkým tukem. Při manipulaci s horkými součástmi používejte ochranné rukavice.

• Miska na zachytávání tuku (pokud jí je přístroj vybaven) musí být vložena do přístroje a po každém použití je nutné ji vyprázdnit. Misku na zachytávání tuku neodstraňujte, dokud nebude přístroj zcela studený.

• Při otvírání poklopu buďte velice opatrní, může z pod něj vycházet velmi horká pára.

• Buďte velmi opatrní, pokud jsou nablízku děti, staří lidé nebo domácí zvířata.

• Pokud zjistíte, že z přístroje odkapává tuk nebo jiný horký materiál na ventil, hadici nebo ventilátor, okamžitě uzavřete přívod plynu. Zjistěte příčinu a odstraňte ji, pak vyčistěte a zkontrolujte ventil, hadici a regulátor před tím, než budete v používáním pokračovat. Proveďte zkoušku těsnosti.

• Ventilační otvory v krytu nádoby (ve vozíku přístroje) udržujte volné a čisté.

• Ve vozíku přístroje neskladujte předměty nebo materiály, které by blokovaly průchod spalovacího vzduchu ke spodní části ovládacího panelu nebo nádoby topeniště.

• Zásobník plynu NEODPOJUJTE ani nevyměňujte ve vzdálenosti menší než 3 m od otevřeného ohně nebo zdroje vznícení. Umístění tlakové nádoby Všechny nádoby musí být umístěny na zemi vedle přístroje. Nádoby maximální průměr 320 mm a maximální výšku 600 mm. VAROVÁNÍ Pokud prístroj nepoužíváte, otocte ovládací knoflíky do polohy vypnuto a vypnete prívod plynu ze zásobníku. Zapalování pomocí zapalovače PŘED ZAPÁLENÍM SI PŘEČTĚTE INSTRUKCE. Při zapalování se NENAKLÁNĚJTE nad přístroj.

1. Otočte ovládací ventily plynového hořáku

2. Otevřete přívod plynu na tlakové nádobě.

3. Otevřete kryt přístroje.

4. Stiskněte a otočte ovládací knoflík do polohy pro

5. Otočným zapalování knoflíkem rychle.

6. Pokud NEDOJDE k zapálení během 5 sekund, otočte

ovládacími knoflíky hořáku do polohy ,vyčkejte 5 minut a opakujte postup pro zapálení. IPokud i přesto k zapálení nedojde, postupujte podle pokynů pro zapálení sirkou. Zapalování sirkou Při zapalování se NENAKLÁNĚJTE nad přístroj.

1. Otočte ovládací ventil plynového hořáku do polohy .

2. Otevřete ventil na plynovém zásobníku.

3. Otevřete kryt přístroje.

4. Vložte sirku do držáku. Škrtněte sirkou. Zapálenou sirku

vložte do otvoru pro sirku na zadní straně spodku přístroje, jak je ukazuje “A”. Ujistěte se, že zapálená sirka je uvnitř otvoru a blízko hořáku.

5. Stiskněte a otočte ovládacím knoflíkem do polohy .

Přesvědčte se, že se hořák zapálí a zůstane hořet.

Otvor pro sirkuOtočte kryt otvoru pro sirku A48 POZOR Pokud se váš gril těžko zapaluje nebo jsou plameny slabé, zkontrolujte jej a vyčistěte otvory venturiho trubice a hořáky. Je známo, že pavouci nebo drobný hmyz způsobují problém "zpětného vzplanutí" tím, že si ve venturiho trubicích a hořácích grilu staví hnízda a kladou sem vajíčka, což zabraňuje průchodu plynu. Může dojít ke vznícení nahromaděného plynu za ovládacím panelem. Toto zpětné vzplanutí může poškodit váš gril a způsobit zranění. Pro prevenci zpětného vzplanutí a zajištění stálého výkonu přístroje je nutné hořák a venturiho trubici vyjmout a vyčistit pokaždé, když gril delší dobu nepoužíváte.

VAROVÁNÍ PŘEDPAVOUKY! POKUD SE PŘÍSTROJ NEPODAŘÍ ZAPÁLIT Ujistěte se, že je otevřen přívod plynu na tlakové nádobě. Ujistěte se, že v nádobě je plyn. Vydává zapalovač jiskřivý zvuk? Pokud ano, zkontrolujte, že hořák dává jiskru. Pokud přístroj nedává jiskru, zkontrolujte, zda nedošlo k poškození nebo uvolnění vodičů. Pokud jsou vodiče v pořádku, zkontrolujte, zda není poškozena elektroda. V případě potřeby ji vyměňte. Pokud jsou na vodičích nebo elektrodách zbytky po vaření, vyčistěte v případě potřeby špičku elektrody utěrkou s alkoholem. V případě potřeby vodiče vyměňte. Pokud neslyšíte žádný zvuk, zkontrolujte baterii. Ujistěte se, že je baterie správně vložena. Zkontrolujte, zda na modulu nebo spínači není uvolněn nějaký vodič. Pokud zapalovač i nadále nefunguje, použijte sirku. Zkouška těsnosti ventilů, hadice a regulátoru Proveďte zkoušku těsnosti před prvním použitím, minimálně jednou za rok a při každé výměně nebo odpojení zásobníku.

1. Otočte všechny knoflíky přístroje do polohy .

2. Ujistěte se, že je regulátor těsně připojen k zásobníku s

3. Otevřete přívod plynu. Pokud uslyšíte syčení, okamžitě

přívod plynu zavřete. V napojení dochází k velkému úniku plynu. Opravte jej před tím, nežbudete pokračovat.

4. Naneste kartáčkem mýdlový roztok (směs poloviny mýdla a

poloviny vody) na hadicová spojení a oblasti zakroužkované v obrázku níže.

5. Pokud se objevují nafukující se bubliny, je spojení netěsné.

Okamžitě zavřete přívod plynu ze zásobníku a zkontrolujte těsnost spojení. Pokud není možné únik zastavit, nepokoušejte se jej opravit. Požádejte o výměnu součástek.

6. Po kontrole těsnosti vždy zavřete přívod plynu na nádobě.

16102041, -CH Typ plynu Butan Propan Butan, propan nebo jejich směsi Butan, propan nebo jejich směsi Tlak plynu 28-30 mbar 37 mbar 28-30 mbar 50 mbar Velikost trysky (prům. mm) Gril: 1,10mm Gril: 1,10mm Gril: 0,99mm Plotýnka: N/A Plotýnka: N/A Plotýnka: N/A Země určení BE, CZ, FR, GB, IT, SK CZ, DK, FI, IS, IT, NO, NL, SE, SK AT, CH, DE, LU, SK49 Uskladnění přístroje Celkové čištění přístroje Høyre skinne Ÿ Vyčistěte grilovací mřížky. Ÿ Skladujte na suchém místě. Ÿ Pokud je zásobník s plynem připojen k přístroji, skladujte přístroj venku v dobře větraném prostoru a z dosahu dětí. Ÿ Pokud přístroj skladujete venku, zakryjte jej. Ÿ Přístroj skladujte uvnitř POUZE v případě, že je zásobník s plynem uzavřený, odpojený, vyjmutý ze spotřebiče a uskladněný venku. Ÿ Po vyjmutí spotřebiče ze skladu zkontrolujte možné překážky v hořáku. Ÿ Přístroj pravidelně čistěte, ideálně po každém použití. Pokud pro čištění povrchů pro vaření používáte kartáč se štětinami, před grilováním se ujistěte, že na žádném povrchu pro vaření nezůstaly uvolněné štětiny. Nedoporučuje se čistit povrchy pro vaření, pokud je přístroj stále ještě horký. Přístroj musí být čištěn minimálně jednou ročně. Ÿ Nezaměňujte hnědý nebo černý nahromaděný tuk a kouř za nátěr. Vnitřek plynového grilu není z výroby ošetřen lakem (a nikdy by neměl být natřen). Na vnitřní povrchy poklopu a dno přístroje používejte silný roztok saponátu a vody nebo čisticí prostředek a tvrdý kartáč. Opláchněte a nechte zcela oschnout na vzduchu. Na lakované povrchy nepoužívejte žíravé čističe pro čištění přístrojů/trub. Ÿ Plastové součásti: Omyjte teplou vodou s mýdlem a vytřete do sucha. Na plastové součásti nepoužívejte žádné silné čisticí prostředky (např. obsahující citrisol), abrazivní čisticí prostředky, odmašťovací prostředky nebo koncentrované čističe. Může dojít k poškození a chybnému fungování těchto součástí. Ÿ Porcelánové povrchy: Díky jejich složení podobnému sklu je možné většinu zbytků jídla lehce setřít pomocí roztoku vody s jedlou sodou nebo čističe se speciálním složením. Pro vytrvalé nečistoty používejte brusný čisticí prášek. Ÿ Lakované povrchy: Omývejte jemným saponátem nebo neabrazivním čističem a teplou mýdlovou vodou. Vytřete do sucha měkkou neabrazivní utěrkou. Ÿ Nerezové povrchy: Abyste zachovali vysoce kvalitní vzhled vašeho přístroje, omývejte jej po každém použití jemným saponátem a teplou mýdlovou vodou a vytřete jej do sucha měkkým hadříkem. Napečené vrstvy tuku mohou vyžadovat použití brusné umělohmotné čisticí podložky. Abyste se vyvarovali poškození, používejte ji pouze ve směru kartáčovaného povrchu. Na plochy s grafikou nepoužívejte drátěnku ani brusnou utěrku. Ÿ Povrchy pro vaření: Pokud používáte po čištění povrchů pro vaření kartáč se štětinami, před grilováním se ujistěte, že na žádném povrchu pro vaření nezůstaly uvolněné štětiny. Nedoporučuje se čistit povrchy pro vaření, pokud je přístroj stále ještě horký.
