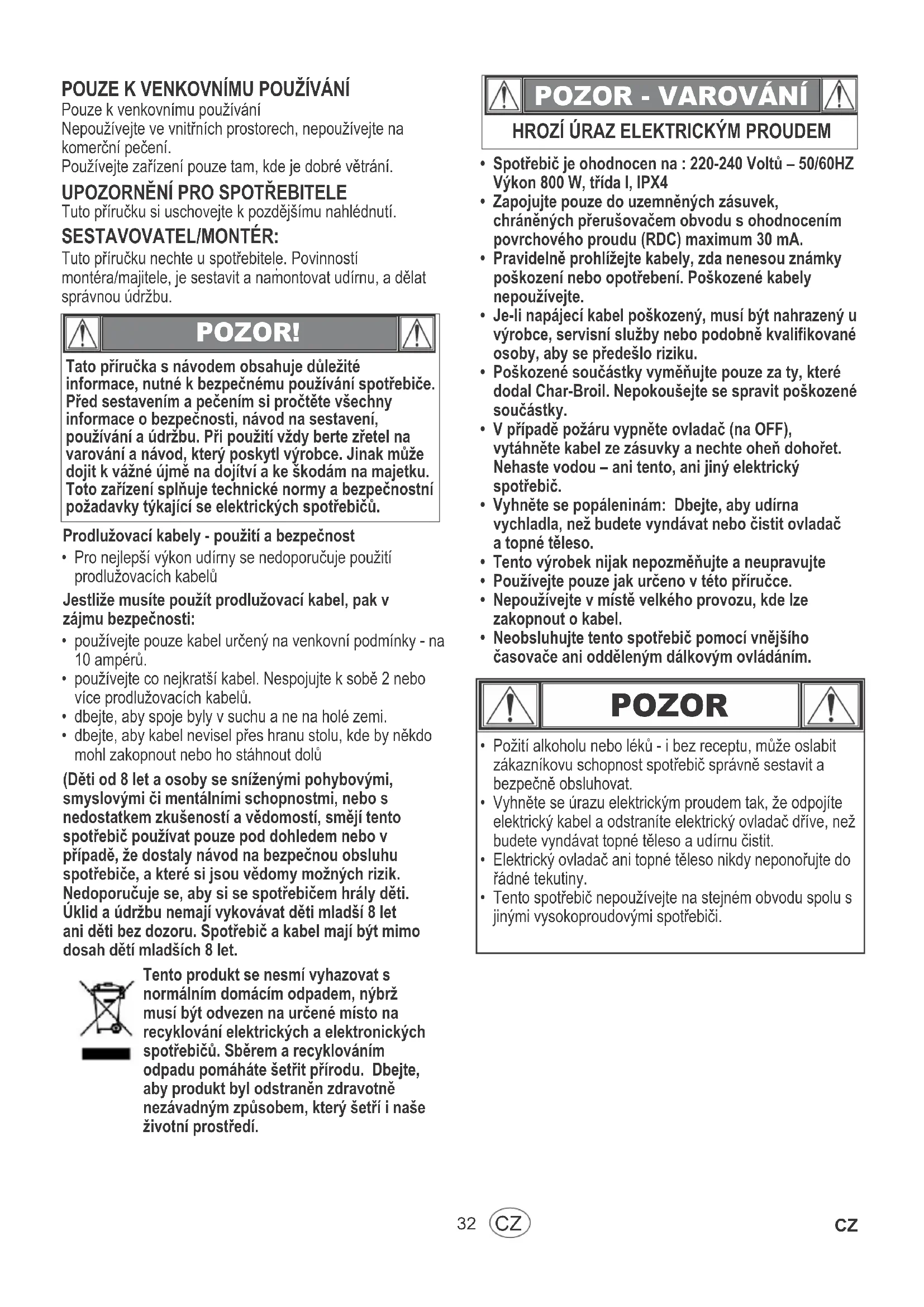

NÁVOD K OBSLUZE 140722 CHAR-BROIL

Tuto příručku si uschovejte k pozdějšímu nahlédnutí.

Prodlužovací kabely - použití a bezpečnost Jestliže musíte použít prodlužovací kabel, pak v zájmu bezpečnosti: POZOR!

SESTAVOVATEL/MONTÉR: Tuto příručku nechte u spotřebitele. Povinností montéra/majitele, je sestavit a namontovat udírnu, a dělat správnou údržbu. Pouze k venkovnímu používání Nepoužívejte ve vnitřních prostorech, nepoužívejte na komerční pečení. Používejte zařízení pouze tam, kde je dobré větrání. Tato příručka s návodem obsahuje důležité informace, nutné k bezpečnému používání spotřebiče. Před sestavením a pečením si pročtěte všechny informace o bezpečnosti, návod na sestavení, používání a údržbu. Při použití vždy berte zřetel na varování a návod, který poskytl výrobce. Jinak může dojit k vážné újmě na dojítví a ke škodám na majetku. Toto zařízení splňuje technické normy a bezpečnostní požadavky týkající se elektrických spotřebičů.

• Pro nejlepší výkon udírny se nedoporučuje použití prodlužovacích kabelů

• používejte pouze kabel určený na venkovní podmínky - na 10 ampérů.

• používejte co nejkratší kabel. Nespojujte k sobě 2 nebo více prodlužovacích kabelů.

• dbejte, aby spoje byly v suchu a ne na holé zemi.

• dbejte, aby kabel nevisel přes hranu stolu, kde by někdo mohl zakopnout nebo ho stáhnout dolů

• Požití alkoholu nebo léků - i bez receptu, může oslabit zákazníkovu schopnost spotřebič správně sestavit a bezpečně obsluhovat.

• Vyhněte se úrazu elektrickým proudem tak, že odpojíte elektrický kabel a odstraníte elektrický ovladač dříve, než budete vyndávat topné těleso a udírnu čistit.

• Elektrický ovladač ani topné těleso nikdy neponořujte do řádné tekutiny.

• Tento spotřebič nepoužívejte na stejném obvodu spolu s jinými vysokoproudovými spotřebiči. (Děti od 8 let a osoby se sníženými pohybovými, smyslovými či mentálními schopnostmi, nebo s nedostatkem zkušeností a vědomostí, smějí tento spotřebič používat pouze pod dohledem nebo v případě, že dostaly návod na bezpečnou obsluhu spotřebiče, a které si jsou vědomy možných rizik. Nedoporučuje se, aby si se spotřebičem hrály děti. Úklid a údržbu nemají vykovávat děti mladší 8 let ani děti bez dozoru. Spotřebič a kabel mají být mimo dosah dětí mladších 8 let. Tento produkt se nesmí vyhazovat s normálním domácím odpadem, nýbrž musí být odvezen na určené místo na recyklování elektrických a elektronických spotřebičů. Sběrem a recyklováním odpadu pomáháte šetřit přírodu. Dbejte, aby produkt byl odstraněn zdravotně nezávadným způsobem, který šetří i naše životní prostředí.

• Spotřebič je ohodnocen na : 220-240 Voltů – 50/60HZ Výkon 800 W, třída I, IPX4

• Zapojujte pouze do uzemněných zásuvek, chráněných přerušovačem obvodu s ohodnocením povrchového proudu (RDC) maximum 30 mA.

• Pravidelně prohlížejte kabely, zda nenesou známky poškození nebo opotřebení. Poškozené kabely nepoužívejte.

• Je-li napájecí kabel poškozený, musí být nahrazený u výrobce, servisní služby nebo podobně kvalifikované osoby, aby se předešlo riziku.

• Poškozené součástky vyměňujte pouze za ty, které dodal Char-Broil. Nepokoušejte se spravit poškozené součástky.

• V případě požáru vypněte ovladač (na OFF), vytáhněte kabel ze zásuvky a nechte oheň dohořet. Nehaste vodou – ani tento, ani jiný elektrický spotřebič.

• Vyhněte se popáleninám: Dbejte, aby udírna vychladla, než budete vyndávat nebo čistit ovladač a topné těleso.

• Tento výrobek nijak nepozměňujte a neupravujte

• Používejte pouze jak určeno v této příručce.

• Nepoužívejte v místě velkého provozu, kde lze zakopnout o kabel.

• Neobsluhujte tento spotřebič pomocí vnějšího časovače ani odděleným dálkovým ovládáním. POZOR POUZE K VENKOVNÍMU POUŽÍVÁNÍ33

Všeobecné bezpečnostní pokyny Před prvním použitím Před každým použitím Při používání elektrických spotřebičů bychom se měli řídit bezpečnostními opatřeními, vč.

• Nedotýkejte se horkých povrchů rukama bez rukavic. Používejte držadla a otočné knoflíky.

• Vyhněte se elektrickému šoku: kabely, zástrčky, elektrický ovladač ani topné těleso nikdy neponořujte do žádné tekutiny.

• Nenechávejte spotřebič bez dozoru.

• Pakli se u spotřebiče pohybují děti, je nutný dozor. Dbejte, aby se v blízkosti nepohybovaly děti nebo domácí zvířata.

• Spotřebič není hračka.

• Nenechávejte udírnu bez dozoru, když je zapnutá (ON).

• Odpojte elektrický kabel, když udírnu nepoužíváte nebo před přemisťováním nebo před čištěním. Než budete přidávat nebo sundávat součástky, nechte vystydnout.

• Nespouštějte spotřebič s poškozeným kabelem nebo zástrčkou, nebo spotřebič, který měl poruchu nebo jakékoli poškození.

• Nepoužívejte doplňky/příslušenství, které nedoporučil výrobce. Může dojít k úrazu. Používejte pouze příslušenství, které doporučuje výrobce.

• Dbejte, aby kabel nevisel dolů přes hranu stolu nebo pultu a nedotýkal se horkých povrchů.

• Nepoužívejte spotřebič jinak, než na účel, na jaký byl určený. Tento spotřebič není topící zařízení a nemá se tak používat.

• Aby se zabránilo namočení nebo pádu do vody, nepracujte s udírnou ve vzdálenosti menší než 3 m od bazénu, rybníka nebo jiné vodní nádrže.

• Udírnu uchovávejte vždy na suchu a chraňte před deštěm.

• Dbejte, aby kabely byly v suchu a neležely na holé zemi.

• Na čištění nepoužívejte vodu ani jiný tekutý rozprašovač aniž byste před tím vypnuli ze zásuvky elektrický ovladač, a vyňali topné těleso.

• NEPOUŽÍVEJTE DŘEVĚNÉ UHLÍ. Vznikl by požár z dřevěného uhlí. Udírna není určena na dřevěné uhlí. Oheň vytváří nebezpečné podmínky a udírnu poškodí.

• Se spotřebičem se nemá používat palivo jako brikety dřevěného uhlí, ani jiné kapaliny.

• Spotřebič je během použití i po něm horký. Používejte isolované žáruvzdorné rukavice a pomůcky s dlouhými držadly jako ochranu před horkými povrchy nebo prskajícími horkými tekutinami.

• Ve vzdálenosti nejméně 7 m od této udírny neskladujte benzín, petrolej a jiné hořlaviny během provozu, ani s nimi v dobu nepracujte. Místo, kde je umístěný spotřebič, má být volné a nemají tu být žádné hořlavé materiály.

• Během provozu spotřebič nepřemisťujte.

• Během vaření musí spotřebič stát na vodorovné, stabilní ploše a v blízkosti nesmí být žádné vznětlivé látky.

• Na čištění udírny nepoužívejte parní čistič.

1. Nedotýkejte se horkých ploch nechráněnýma rukama. Při

převozu držte za zadní držadlo. POZOR: Zadní držadlo není určené ke zvedání spotřebiče.

2. Nenechávejte udírnu bez dozoru, když je zapnutá (ON).

3. Držte děti v bezpečné vzdálenosti od udírny, horké či studené.

4. Při vaření používejte grilovací pomůcky s dlouhým držadlem.

5. Před přemisťováním, čištěním nebo skladováním nechte

6. Nevařte pod střechou/přístřeškem.

7. Udírna musí být nejméně 92 cm

vzdálená od zdí nebo zábradlí.

8. Pouze k venkovnímu

používání, k domácímu vaření. Nepoužívejte ve vnitřních prostorech.

9. Během provozu ve vzdálenosti

nejméně 7 m od této udírny neskladujte benzín, petrolej ani jiné hořlaviny.

10. Skladujte udírnu na chráněném místě nebo pod krytem, když

11. Používejte pouze doplňky a příslušenství, které doporučuje

12. Povinností montéra/majitele je sestavit a namontovat udírnu a

13. Nepřikrývejte grilovací rošt kovovou fólií. Může to vést k

přehřátí a spotřebič poškodit.

14. Nádobu na odkapávání používejte pouze dle návodu.

Nepokládejte ji během provozu na rošty.

15. Vždy JE NUTNÉ používat generátor kouře.

16. Nenechávejte starý popel ze spáleného dřeva v generátoru

kouře. Po každém použití vyprázdněte.

17. Vychladlý popel zabalte do kovové fólie, dejte přes noc do vody

a vyhoďte do nádoby z nevznětlivého materiálu. Používání a údržba udírny

• Odstraňte z udírny všechny části obalového materiálu i nálepky. Nepoužívejte na odstranění nálepek ostré nástroje,

• Grilovací rošty umyjte v teplé mýdlové vodě, opláchněte a pořádně usušte.

• Spotřebič musí stát pouze na pevném a rovném povrchu, aby se nepřevrátil. Nepřemisťujte spotřebič po nerovném povrchu.

• Zabraňte výpadu pojistek tak, že ovladač budete držet v suchu. Nepoužívejte jiné elektrické spotřebiče na stejném obvodu.

• Před každým použitím zkontrolujte nádobu na tuk, aby byla prázdná a správně umístěná.

• Aby se pokrm nelepil, vymažte pořádně rošt rostlinným olejem nebo olejem v spreji.

• Požití alkoholu nebo léků - i bez receptu, může oslabit uživatelovu schopnost spotřebič správně sestavit a bezpečně obsluhovat.

• Během vaření musí spotřebič stát na rovné, stabilní ploše a blízkosti nesmí být žádné vznětlivé látky.

• Nenechávejte spotřebič bez dozoru. Dbejte, aby se v blízkosti nepohybovaly děti nebo domácí zvířata.

• Během provozu spotřebič nepřemisťujte.

• Tento spotřebič není topicí těleso a nemá se používat k topení

• Spotřebič je během použití i potom horký. Používejte isolované žáruvzdorné rukavice a pomůcky s dlouhými držadly, jako ochranu před horkými povrchy nebo prskajícími vroucími tekutinami.

• V blízkosti spotřebiče by mělo být dostatek místa, bez přítomné hořlavin.

• V blízkosti nesmí být žádné výbušné látky, benzín, ani žádné vznětlivé tekutiny nebo být přítomné výpary.

• Používejte spotřebič pouze tam, kde je dobré větrání. Tipy: Bezpečná obsluha

• Při problémech se spotřebičem, viz „ Řešení problémů„.

• Čistěte udírnu často, nelépe po každém pečení. Používáte-li štětinový kartáč na čistění některého povrchu, přesvědčte se před dalším grilováním, že na grilovacích plochách nezůstaly žádné uvolněné štětiny. Nedoporučuje se čištění grilovacích ploch, když je udírna horká.

• NEOTVÍREJTE udírnu během provozu, pakli to není nutné. Otevřenými dvířky unikne teplo a zpomalí se doba vaření.

• NEPOUŽÍVEJTE DŘEVĚNÉ UHLÍ. Vznikne požár z dřevěného uhlí. Udírna není určena na dřevěné uhlí. Oheň vytvoří nebezpečné podmínky a udírnu poškodí. Na docílení uzené chuti musíte používat štěpky. V případě požáru vytáhněte kabel ze zásuvky a nechte oheň dohořet. Nehaste vodou – ani tento, ani jiný elektrický spotřebič. Vyhněte se úrazu elektrickým proudem tak, že odpojíte elektrický kabel dříve, než budete udírnu čistit. Elektrický ovladač ani zahřívací částici nikdy neponořujte do řádné tekutiny. Při čistění udírny nepoužívejte ostré nebo špičaté nástroje. Na porcelánové mřížky nebo na trup udírny nepoužívejte drsné čisticí prostředky, drátěnky ani kartáče s kovovými štětinami, které by poškodily povrch. Poškozené součástky nahrazujte pouze uznanými uznanými součástkami Char-Broil. Nezkoušejte poškozené součástky spravit.

• Čistěte udírnu nepříliš drsným drhnoucím čisticím prostředkem.

• Pravidelně čistěte rošty, nádobu na vodu, sondu na maso a pánev na odkapávání teplou mýdlovou vodou nebo roztokem jedlé sody a vody. Na těžko odstranitelné skvrny použijte nepříliš drsný drhnoucí prášek. Používáte-li štětinový kartáč na čistění některého povrchu, přesvědčte se před grilováním, že na grilovacích plochách nezůstaly žádné uvolněné štětiny. Nedoporučuje se čištění grilovacích ploch, když je udírna horká.

• Po každém použití otřete povrch termostatů. Na zadní vnitřní straně udírny jsou dva termostaty.

• Na okénko, pakli ho vaše udírna má, nepoužívejte drsný čisticí prostředek. Používejte čistidlo schválené k použití na vařící plochy z keramického skla. Okénko je z tvrzeného skla a při normálním použití se nerozbije.

• Generátor kouře čistěte často, aby se odstranil nános popele, prachu a usazenin.

• Vychladlý popel zabalte do kovové fólie, dejte přes noc do vody a vyhoďte do nádoby z nevznětlivého materiálu.

• Těsnění dvířek je nutné po každém použití otřít vlhkým hadříkem, aby se udrželo v dobrém stavu. Jak bezpečně zacházet se spotřebičem a vyhnout se vážnému úrazu:

• Vždy berte zřetel na návod, který poskytl výrobce. Jinak může dojit k vážné újmě na zdraví a ke škodám na majetku.

• Při provozu udírny vždy postupujte opatrně.

• Předtím než se pokusíte sestavit a obsluhovat tuto udírnu si pročtěte všechny informace a bezpečnostní upozornění, a řiďte se jimi. POZOR -35

• Maso a drůbež upečené v tomto zařízení často velmi rychle dostane hnědou barvu na povrchu. Používejte pouze rozmražené maso, používejte speciální teploměr k určení, že maso dosáhlo bezpečnou vnitřní teplotu. Nařízněte, abyste posoudili pohledem.

• Doporučujeme, aby jídlo mělo teplotu nejméně 4.4°C než začnete péci ve spotřebiči.

• Celý kus drůbeže má dosáhnout teploty 74°C. Má z něho vytékat má čistá šťáva, maso nemá být růžové.

• Hovězí, telecí a skopové plátky, roštěné i vepřové kotlety mají mít teplotu 71°C.

• NIKDY nepředvařujte dopředu, ani maso ani drůbež, pro pozdější dokončení. Potraviny vždy pečte úplně, aby se zničily škodlivé bakterie.

• O správné vnitřní teplotě potravin se ujišťujte pomocí speciálního teploměru. V bytových jednotkách Zjistěte si u správy domu, jaká nařízení a pravidla platí pro provoz elektrické udírny u vás v bytovém domě. Používejte pouze tam, kde je provoz zařízení povolený.

NEDOTÝKEJTE SE držadla generátoru kouře během provozu. Držadlo se může rozžhavit a způsobit popáleniny. V případě nutnosti se ho během provozu dotýkejte pouze s ochrannými rukavicemi a vyhněte se úrazu. HORKÉ PLOCHY Nezávadnost potravin Jak poznat, že je maso řádně propečené Nános spálených tuků a zbytků potravin sníží výkon udírny. Pro optimální výkon:

• Myjte vnitřek i vnějšek alespoň jednou za sezónu, při větším používání častěji

• Nejlepší výsledky získáte smetením nánosů dolů

• Jemným roztokem horké mýdlové vody mírně vydrhněte vnitřní plochy udírny pomocí plastového nebo štětinového kartáčku. Jak udírnu čistit: Nezávadnost potravin je velmi důležitá, má-li být grilování venku příjemným zážitkem. Řiďte se těmito čtyřmi postupy, aby potraviny nepodlehly zkáze od bakterií: Mýtí: Před i po práci se syrovým masem a drůbeží si umyjte ruce, umyjte náčiní a pracovní plochy horkou mýdlovou vodou. Oddělování: Držte syrové maso i drůbež odděleně od hotových jídel a vyvarujte se tak kontaminaci. Hotová uvařená jídla klaďte na čistý talíř čistým náčiním. Pečení: Maso a drůbež pečte důkladně, aby se zničily bakterie. Správnou vnitřní teplotu potravin zjišťujte teploměrem. Chlazení: Hotové pokrmy a zbytky dejte do chladničky ihned.36

Návod na provoz ovládacího panelut Návod na provoz ovládacího panelu – (pokračování)

POZOR: Udírna je během provozu HORKÁ. Při obsluze uvnitř jednotky používejte ochranné rukavice. Generátor kouře je to, co umožní dodat pokrmům uzenou chuť. Jednoduše generátor kouře naplňte štěpkami do žádané úrovně a před předehřátím udírny zasuňte na místo. Generátor kouře lze naplnit do libovolné výše podle dlouhodobého či kratšího pečení. Jsou různé druhy štěpek, které dodávají různé chutě. V návodu na grilování je tabulka, která uvádí poměr hladiny štěpek a doby pečení, jakož i informace o různých chutích. Jak používat generátor kouře K vybavení spotřebiče patří nádoba na vodu. Slouží k tomu, aby maso během pečení zůstalo šťavnaté. Naplňte teplou vodou (studená voda by mohla snížit teplotu vařiče) až po znamení Max., a zasuňte na místo. Nepřeplujte Jak používat nádobu na vodu: POZNÁMKA: Světlo – Zapínání/Vypínání Teplota – přepnout přívod, upravit teplotu pečení Dolů – snížit čas/teplotu Nahoru – zvýšit čas/teplotu Čas – přepnout přívod, upravit dobu pečení Sonda na maso – přepnout přívod, upravit cílenou teplotu sondy

• Teplota uvedená na ovládacím panelu může kolísat mezi 5-8°C protože spotřebič se snaží udržet správné nastavení teploty.

• Stiskněte Zapnout/Vypnout jednou. Spotřebič je připraven k nastavení tlačítky Teplota, Čas a Sonda na maso.

• Zapnutý spotřebič bez dohledu se po 19 hodinách sám automaticky vypne.

• Ovladač čte a ukazuje nastavení interní teploty ve °C, čas 00:00 (hodiny:minuty) a teplotu sondy ve stupnici Fahrenheit -°F. Naměřené hodnoty lze změnit na měření ve °F pomocí tlačítek „Nahoru„ a „Dolů“ stiskem najednou po dobu 3 vteřin. Stejným postupem lze hodnoty změnit zpátky na stupnici °C.

• Topné těleso se nezačne zahřívat dokut nezadáte nastavení Teplota, Čas nebo Sonda. POZNÁMKA: Musíte zadat, že chcete péct buď podle času nebo cílové teploty sondy. Tyto funkce nefungují najednou.

• Generátor kouře je uzpůsobený pouze na použití se štěpkami nebo s granulemi. Nepoužívejte odřezky dřeva.

• Při provozu udírny musí být generátor kouře vždy na svém místě, ať pracujete se štěpkami, nebo ne. Generátor kouře nevyndávejte ani nenaplňujte během pečení. POZNÁMKA:

• Na uzení není použití vody nutné.

• Během provozu (včetně předehřívání) musí být pánev vždy na svém místě, ať pečete s vodou nebo ne. Během pečení pánev nikdy nevyndávejte.

• Jestli je během pečení třeba doplnit vodu, dolijte otvorem v sestavě pánve. Dávejte při doplňování vody pozor, aby se žádná tekutina nedostala na topné těleso. Mohlo by to vést k vážnému poškození topného tělesa, k výšlehům plamene i k elektrickým závadám. (pokračování na další stránce)

1) Přizpůsobení udírny

Poznámka: Season si kuřák před první času vaření. a) Nádoba na vodu musí být na svém místě BEZ VODY a generátor kouře na svém místě bez štěpek. b) Zastrčte kabel do zásuvky. Displej se okamžitě zapne. Na zapnutí upozorní zvukové znamení c) Stlačte tlačítko Zapnout/Vypnout jednou, kontrolní jednotka je připravena. d) Stlačte tlačítkoT eplota a nastavte teplotu na 135°C, max. nastavení, pomocí tlačítek „NAHORU„ nebo „DOLŮ„. e) Stlačte tlačítko Čas a nastavte dobu na 2 hodiny pomocí tlačítek „NAHORU„ nebo „DOLŮ„. f) Po uplynutí 2 hodin udírnu vypněte a nechte vychladnout g) Po přizpůsobovacím procesu je vaše udírna připravena k použití. Jak péct s udírnou: - POZNÁMKA: Při předehřívání udírny musí být generátor kouře vždy na svém místě, ať použijete štěpky nebo ne.

1) Jak nastavit předehřívací fázi

a) Stiskněte tlačítko T e plota b) Stiskněte tlačítka „ NAHORU„ nebo „DOLŮ“, dokud se neobjeví písmenka „PH“. Uvolněte tlačítko. „PH“ bude blikat. c) Znovu stiskněte tlačítko T e plota. Na displeji přestane blikat nastavení „PH“. d) Displej bude ukazova „ tP H“. Během předehřívání se neukazuje teplota. Zapnout/Vypnout e) Spotřebič automaticky započne předehřátí.37

Návod na provoz ovládacího panelu – (pokračování)

• Svorku topného tělesa lze otřít vlhkým hadříkem s jemným čisticím prostředkem nebo horkou mýdlovou vodou

• Ovladač a topné těleso usušte před použitím Jak čistit svorku topného tělesa

• Skladujte udírnu na chráněném místě nebo pod krytem, když s ní nepracujete. Jak udírnu skladovat: f) Cyklus předehřátí poběží 40 minut. g) Po 40 minutách cyklus předehřátí končí:

• Spotřebič automaticky sníží vnitřní teplotu

• Na displeji bude blikat „00:00“ (žádná teplota se neukáže)

• Zazní zvukové znamení – 3x - nejdříve 3 pípnutí, potom 3 x každých 30 vteřin. h) Potom můžete použít tlačítkaT eplota , Sonda nebo Čas a začít pracovat s udírnou. POZNÁMKA: Ta se automatický vypne, jestliže uplyne 60 minut po dokončení původního 40minutového předehřívacího cyklu (40 minut předehřátí + 60 minut = celkem 100 minut) DŮLEŽITÉ: Při pečení musí být pánev na vodu i generátor kouře vždy na svém místě, ať jsou naplněné, nebo ne. Pásmo na displeji: 38°C – 135°C a) Stiskněte tlačítko Teplota. Ukáže se standardní nastavení 93°C. b) Šipkami „NAHORU“ nebo „DOLŮ“ zvyšte nebo snižte žádanou teplotu pečení. (Čísla na displeji se budou při stlačení automaticky zvyšovat nebo snižovat, a při uvolnění tlačítka přestanou, což znamená, že je to nastaveno. c) Znovu stiskněte tlačítko Teplota, poté co nastavíte žádanou teplotu. Na displeji přestane blikat nastavení.

4) Jak používat tlačítko Sonda

Pásmo na displeji: 10°C – 107°C POZNÁMKA: Funkce Čas bude nezaktivovaná a) Stiskněte tlačítko S onda na maso . Ukáže se standardní nastavení 63°C. a bude blikat b) Šipkami „ N AHORU“ nebo „DOLŮ“ -zvyšte nebo snižte žádané nastavení teploty sondy. c) Znovu stiskněte tlačítko Sonda, poté co nastavíte žádanou teplotu sondy. d) Po stisku tlačítk a Sonda, displej přestane blikat na znamení, že je to nastaveno. e) Během používání funkc e Sonda displej ukáže teplotu komory i skutečnou teplotu Sondy. Ty se budou na displeji střídat po délku cyklu pečení. f) Když bude dosažena žádaná teplota:

• Ovladač automaticky sníží nastavenou teplotu na 49°C

• Displej bude střídavě ukazovat skutečnou teplotu sondy a 49°C

• Slyšitelné pípnutí zazní 3x a potom 3x po 30 vteřinách, dokud nestlačíte Zapnout/Vypnout, nebo do uplynutí 19 hodin, po kterých se automaticky vypne

5) Sondu lze kdykoli odpojit nebo vyndat z masa. Pakli

sonda není zapojena nebo nedosahuje žádaného nastavení, proud je nadále dodáván do topného tělesa, dokud nestiskneme Zapnout/Vypnout, nebo do uplynutí 19 hodin, po kterých se automaticky vypne

6) Tlačítko Optimální světlo LED: Tímto tlačítkem se

zapíná a vypíná světlo v komoře, pakli jím je váš spotřebič vybavený

3) Jak používat tlačítko Čas:

Pásmo na displeji: 00:00 – 19:00 hodin. Poznámka: Funkce Sonda bude nezaktivovaná a) Stiskněte tlačítko Č a s. Na displeji bude blikat „00:00“ b) Šipkami „ N AHORU“ nebo „DOLŮ“ zvyšte nebo snižte hodinu. (Čísla na displeji budou blikat, a při uvolnění tlačítka přestanou. c) Znovu Stiskněte tlačítko Č as, poté co nastavíte žádané hodiny - doby pečení. Na displeji přestane blikat nastavení hodin („00:00“), což znamená, že je to nastaveno. d) Pořád ještě bude blikat minutová část („00:00“), protože ještě nebyla nastavena. e) Šipkami „ N AHORU“ nebo „DOLŮ“ zvyšte nebo snižte minuty. („00:00“), (Čísla na displeji budou pořád ještě blikat. f) Znovu stiskněte tlačítko Č a s, poté co nastavíte žádané minuty. Na displeji přestane blikat nastavení minut („00:00“) na znamení, že je to nastaveno. g) Po tomto stlačení tlačítka Č as začne odpočítávání. h) Během používání funkce Č as, displej ukáže nastavenou dobu pečení i skutečnou uplynulou dobu. Ty se budou střídat po délku cyklu pečení.

i) Když uplyne žádaná nastavená doba:

• Ovladač automaticky sníží teplotu spotřebiče na 49°C

• Displej bude střídavě ukazovat 00:00 a 49°C a ukazovat tak uplynulou dobu

• Slyšitelné pípnutí zazní 3x a potom 3x po 30 vteřinách, dokud nestlačíte Zapnout/Vypnout, nebo do uplynutí 19 hodin, po kterých se automaticky vypne

2) Jak používat tlačítko Teplota38

• Dbajte, aby sa elektrické zástrčky nedotýkali zeme a boli vždy suché.

• Parné čističe na čistenie udiarne nepoužívajte.

12. Za montáž, inštaláciu a údržbu udiarne je zodpovedný

16. Starý drevený popol v aromatizačnom boxe

NENECHÁVAJTE. Po každom použití ho vyprázdnite.

• Aby ste nevyhadzovali domové poistky, elektrický ovládač udržujte suchý a nepripájajte na ten istý obvod iné elektrické zariadenia. Pred každým použitím skontrolujte, či je odkvapkávací plech prázdny a pevne sedí na mieste.

Ovládací panel - Pracovné pokyny Ovládací panel - Pracovné pokyny (pokračovanie)

• Pred použitím elektrický ovládač a vyhrievací prvok dobre vysušte. Čistenie konzoly vyhrievacieho prvku:

i) Po uplynutí požadovaného času:

DKProblém Možná příčina Udírna není zapojena do zásuvky Otevřená dvířka udírny Nedostatečné předehřátí Nevhodný prodlužovací kabel Příliš tučné maso Nadměrná teplota Nános tuku Není přísun proudu Závadné hřející těleso Závadné kabely nebo spoje Závadný kontrolní panelDisplej neukazuje Výšlehy ohně Vytrvalý požár tuku Tuk nemůže uniknout kvůli nánosu Udírna se nezahřívá Vypněte udírnu (OFF) a vytáhněte ze zásuvky. Zkontrolujte nebo vyměňte v tomto pořadí. Vyměňte sadu kabelů na přísun proudu. Umyjte udírnu, rošty, misku na odkapávání, tác na tuk a nádobu na vodu. Vypněte udírnu (OFF) a vytáhněte ze zásuvky. Nechte dvířka otevřená a nechte oheň dohořet. Nehaste vodou. Nebezpečí úrazu. Před pečením odstraňte tuk z masa. Upravte (snižte) teplotu podle potřeby. PředcházeníŘešení Zapojte udírnu do zásuvky (ozve se zvukové znamení). Vypněte udírnu (OFF) a odpojte ze zásuvky . Zkontrolujte nebo vyměňte v tomto pořadí. Vyzkoušejte pomocí osvědčeného fungujícího spotřebiče. Zkuste jinou zásuvku, pokud možno na jiném obvodu. Vyměňte topné těleso Vyměňte sadu termostatu Vyměňte sadu kontrolního panelu Vyměňte sadu panelu proudu. Vypněte udírnu (OFF) a odpojte ze zásuvky Zkontrolujte nebo vyměňte v tomto pořadí Odpojte ze zásuvky spoje na topné těleso a znovu zapojte Nepoužívejte na stejném obvodu jiné elektrické spotřebiče. Uchovávejte všechny elektrické spoje v suchu. Nepoužívejte udírnu v dešti. Vypněte udírnu (OFF) a vytáhněte ze zásuvky. Zkontrolujte nebo vyměňte v tomto pořadí. Zavřete během pečení dvířka. Před pečením vždy použijte kontrolér PH . Řešení problémů Na stejný obvod je napojen jiný spotřebič Vlhko nebo voda v ovladači nebo v elektrických spojích Výpady jističů anebo pojistek Udírna správně nepeče Zkontrolujte jističe (GFCI – Ground Fault Circuit Interrupter). Znovu nastavte nebo v případě nutnosti vyměňte za 15 ampérový nebo více (aprobace GFCI). Odpojte ze zásuvky spoje na termostat a znovu zapojte. Je-li nutno, vyměňte sadu termostatu. Odpojte ze zásuvky spoje na kontrolní panel a znovu zapojte. Je-li nutno, vyměňte sadu kontrolního panelu. Odpojte ze zásuvky spoje na panel proudu a znovu zapojte. Je-li nutno, vyměňte sadu panelu proudu. Viz návod jak vyjmout a vyměnit online Electrical Replacement Manual Viz návod jak vyjmout a vyměnit online Electrical Replacement Manual Viz návod jak vyjmout a vyměnit online Electrical Replacement Manual Viz návod jak vyjmout a vyměnit online Electrical Replacement Manual Používejte pouze kabel určený na venkovní podmínky se zemnící zástrčkou s 3 kolíky - na 15 ampérů a více, s aprobací UL, s označením W-A a s nálepkou „Spotřebič vhodný pro použití venku“. Používejte co nejkratší kabel. Nespojujte k sobě 2 nebo více prodlužovacích kabelů. Kabel - standard 12 nebo 14, kratší než 15 m je přijatelný. Odpojte ze zásuvky spoje na termostat a znovu zapojte. Je-li nutno, vyměňte sadu termostatu. Odpojte ze zásuvky spoje na panel proudu. a znovu zapojte. Je-li nutno, vyměňte sadu panelu proudu. Po vystydnutí umyjte udírnu, rošty, misku na odkapávání, tác na tuk a nádobu na vodu. Odpojte ze zásuvky spoje na kontrolní panel a znovu zapojte. Je-li nutno, vyměňte sadu kontrolního panelu. Odpojte ze zásuvky spoje na termostat a znovu zapojte. Je-li nutno, vyměňte sadu termostatu. Vypněte udírnu (OFF) a vytáhněte ze zásuvky. Znovu zastrčte do zásuvky (ozve se zvukové znamení)

CZProblém PředcházeníŘešení Err2 Err3 Err4 Err1 Možná příčina Kódy závad Řešení problémů Zní alarm o 3 pípnuch každých 30 sekund, přestane teprve při stlačení vypínače na OFF. Začne blikat „Err1“ při stlačení vypínače při počátku provozu udírny. Začne blikat „Err1“ při stlačení knoflíku Teplota (Temp) na udírně. Začne blikat „Err1“ při stlačení jakéhokoli knoflíku na udírně. Viz návod jak vyjmout a vyměnit - online Electrical Replacement Manual Zní alarm o 3 pípnutích každých 30 vteřin, přestane teprve při stlačení vypínače Začne blikat „Err2“ při stlačení vypínače při počátku provozu udírny Začne blikat „Err2“ při předehřívání udírny Začne blikat „Err3“ při stlačení knoflíku Sonda při počátku provozu udírny Začne blikat „Err3“ při stlačení knoflíku Sonda, při pokusu zjistit teplotu pokrmu Začne blikat „Err4“ při stlačení knoflíku Sonda při počátku provozu udírny Začne blikat „Err4“ při stlačení knoflíku Sonda, při pokusu zjistit teplotu pokrmu Vypněte udírnu (OFF) a vytáhněte ze zásuvky. Vyměňte sadu termostatu. Vypněte udírnu (OFF) a vytáhněte ze zásuvky. Zkontrolujte nebo vyměňte v tomto pořadí Vyměňte sadu Sondy Vyměňte kryt Sondy Vypněte udírnu (OFF) a vytáhněte ze zásuvky. Zkontrolujte nebo vyměňte v tomto pořadí Vyměňte sadu termostatu. Vyměňte sadu displeje kontrolního panelu Vyměňte sadu panelu proudu. Vypněte udírnu (OFF) a vytáhněte ze zásuvky. Zkontrolujte nebo vyměňte v tomto pořadí Vyměňte sadu Sondy Vyměňte kryt Sondy Vyměňte sadu displeje kontrolního panelu
