NOTENDAHANDBÓK Big Easy CHAR-BROIL

Framkvæmið lekaprófun fyrir fyrstu notkun, að minnsta kosti árlega, og í hvert sinn sem skipt er um hylki eða það er aftengt. Lekaprófun loka, slöngu og þrýstijafnara FORSIKTIG EDDERKOPPFARE!

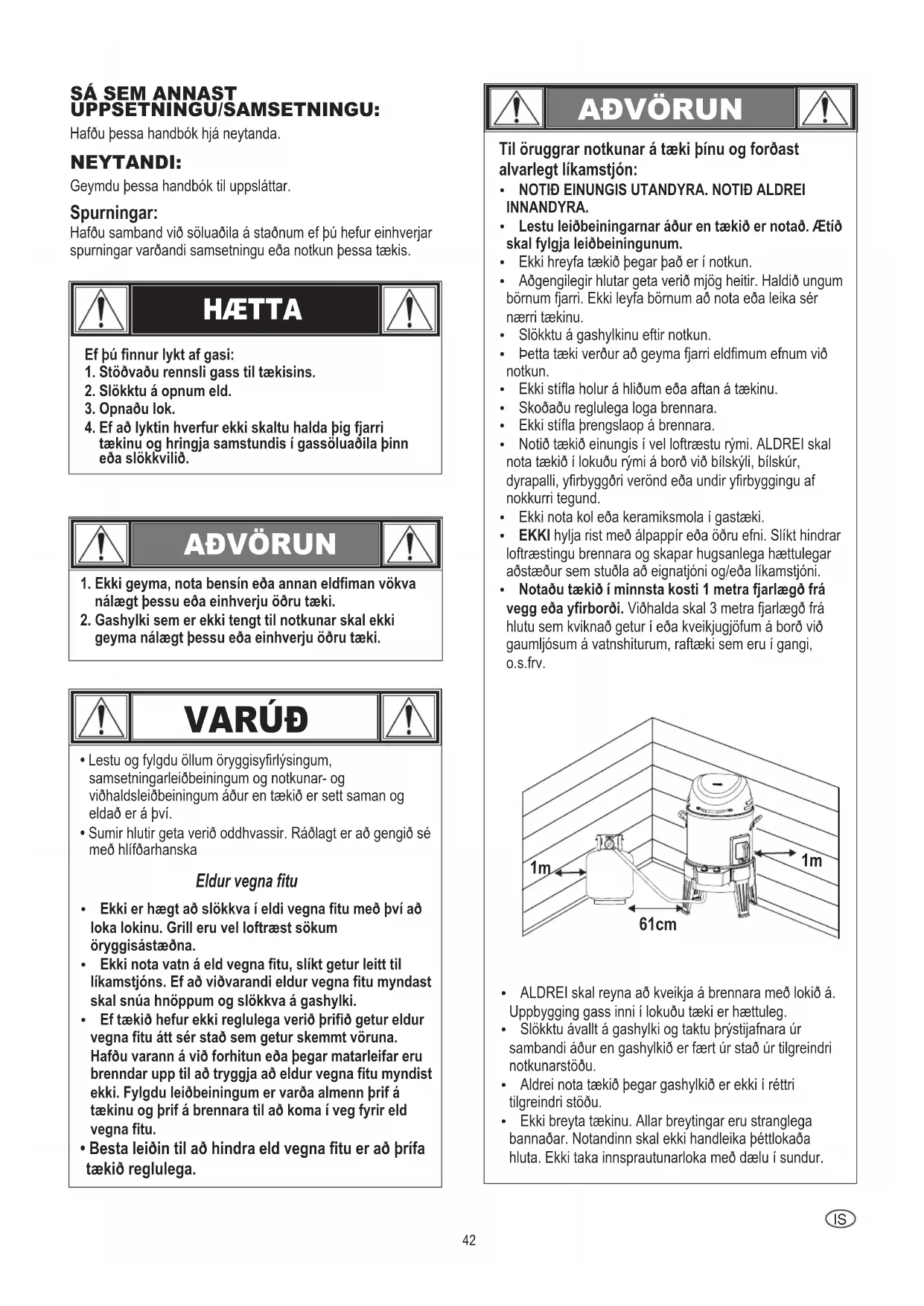

UPPSETNINGU/SAMSETNINGU: Hafðu þessa handbók hjá neytanda. NEYTANDI: Geymdu þessa handbók til uppsláttar. Spurningar: Hafðu samband við söluaðila á staðnum ef þú hefur einhverjar spurningar varðandi samsetningu eða notkun þessa tækis. HÆTTA Ef þú finnur lykt af gasi:1. Stöðvaðu rennsli gass til tækisins.2. Slökktu á opnum eld.3. Opnaðu lok.4. Ef að lyktin hverfur ekki skaltu halda þig fjarri tækinu og hringja samstundis í gassöluaðila þinn eða slökkvilið.

1. Ekki geyma, nota bensín eða annan eldfiman vökva nálægt þessu eða einhverju öðru tæki.2. Gashylki sem er ekki tengt til notkunar skal ekki geyma nálægt þessu eða einhverju öðru tæki. VARÚÐ

• Lestu og fylgdu öllum öryggisyfirlýsingum, samsetningarleiðbeiningum og notkunar- og viðhaldsleiðbeiningum áður en tækið er sett saman og eldað er á því.• Sumir hlutir geta verið oddhvassir. Ráðlagt er að gengið sé með hlífðarhanska Eldur vegna fitu
• Besta leiðin til að hindra eld vegna fitu er að þrífa tækið reglulega.Ÿ Ekki er hægt að slökkva í eldi vegna fitu með því að loka lokinu. Grill eru vel loftræst sökum öryggisástæðna.Ÿ Ekki nota vatn á eld vegna fitu, slíkt getur leitt til líkamstjóns. Ef að viðvarandi eldur vegna fitu myndast skal snúa hnöppum og slökkva á gashylki.Ÿ Ef tækið hefur ekki reglulega verið þrifið getur eldur vegna fitu átt sér stað sem getur skemmt vöruna. Hafðu varann á við forhitun eða þegar matarleifar eru brenndar upp til að tryggja að eldur vegna fitu myndist ekki. Fylgdu leiðbeiningum er varða almenn þrif á tækinu og þrif á brennara til að koma í veg fyrir eld vegna fitu.Ÿ ALDREI skal reyna að kveikja á brennara með lokið á. Uppbygging gass inni í lokuðu tæki er hættuleg.Ÿ Slökktu ávallt á gashylki og taktu þrýstijafnara úr sambandi áður en gashylkið er fært úr stað úr tilgreindri notkunarstöðu.Ÿ Aldrei nota tækið þegar gashylkið er ekki í réttri tilgreindri stöðu.Ÿ Ekki breyta tækinu. Allar breytingar eru stranglega bannaðar. Notandinn skal ekki handleika þéttlokaða hluta. Ekki taka innsprautunarloka með dælu í sundur.Ÿ NOTIÐ EINUNGIS UTANDYRA. NOTIÐ ALDREI INNANDYRA.Ÿ Lestu leiðbeiningarnar áður en tækið er notað. Ætíð skal fylgja leiðbeiningunum.Ÿ Ekki hreyfa tækið þegar það er í notkun.Ÿ Aðgengilegir hlutar geta verið mjög heitir. Haldið ungum börnum fjarri. Ekki leyfa börnum að nota eða leika sér nærri tækinu.Ÿ Slökktu á gashylkinu eftir notkun.Ÿ Þetta tæki verður að geyma fjarri eldfimum efnum við notkun.Ÿ Ekki stífla holur á hliðum eða aftan á tækinu.Ÿ Skoðaðu reglulega loga brennara.Ÿ Ekki stífla þrengslaop á brennara.Ÿ Notið tækið einungis í vel loftræstu rými. ALDREI skal nota tækið í lokuðu rými á borð við bílskýli, bílskúr, dyrapalli, yfirbyggðri verönd eða undir yfirbyggingu af nokkurri tegund.Ÿ Ekki nota kol eða keramiksmola í gastæki.Ÿ EKKI hylja rist með álpappír eða öðru efni. Slíkt hindrar loftræstingu brennara og skapar hugsanlega hættulegar aðstæður sem stuðla að eignatjóni og/eða líkamstjóni.Ÿ Notaðu tækið í minnsta kosti 1 metra fjarlægð frá vegg eða yfirborði. Viðhalda skal 3 metra fjarlægð frá hlutu sem kviknað getur í eða kveikjugjöfum á borð við gaumljósum á vatnshiturum, raftæki sem eru í gangi, o.s.frv.Til öruggrar notkunar á tæki þínu og forðast alvarlegt líkamstjón:

IS43 Kröfur slöngu Notaðu einungis viðurkennda slöngu sem er vottuð að viðeigandi EN staðli og er ekki lengri en 1,5 m. Í Finnlandi má lengd slöngu ekki vera lengri en 1,2 m. Fyrir hverja notkun skal kanna hvort skurður eða slit sé á slöngum. Tryggðu að snurða sé ekki á slöngunni. Tryggðu að þegar slangan snerti ekki heita fleti þegar hún er tengd. Endurnýjaðu skemmdar slöngur áður en tækið er notað. Endurnýjaðu slöngur þegar slíkt þarf eins og kröfur lands lýsa. Öryggisábendingar

• Áður en gashylkisloki er opnaður skal kanna þéttleika þrýstijafnara.

• Þegar tækið er ekki í notkun skal slökkva á öllum hnöppum og gasi.

• Notaðu grilláhöld með löngum handföngum og ofnhanska til að forðast bruna og skvettur. Notaðu hlífðarhanska þegar heitir íhlutir eru meðhöndlaðir.

• Fitubakkann (ef fylgir) verður að vera settur inn í tækið og tæmdur eftir hverja notkun. Ekki fjarlægja fitubakkann þar til tækið hefur að fullu kólnað.

• Farðu varlega þegar þú opnar lokið þar sem heit gufa getur komið út.

• Farðu varlega þegar börn, aldraðir einstaklingar eru gæludýr eru nærri.

• Ef þú tekur eftir að fita eða annað heitt efni lekur úr tækinu á lokann, slönguna eða loftstútinn skall slökkva samstundis á gasinu. Ákvarðaðu orsökin, leiðréttu það, þrífðu síðan og skoðaðu lokann, slönguna og loftstútinn áður en lengra er haldið. Framkvæmdu lekaprófun.

• Hafðu loftræstiop á hylkissvæði (kerra tækis) óhindrað og laust við rusl.

• Ekki geyma hluti eða efni inni á kerrusvæði tækis sem myndi hindra flæði brunalofts að botni annað hvors stjórnborðs eða skál eldhólfs.

• EKKI aftengja eða skipta um gasílát innan þriggja metra frá opnum eldi eða öðrum kveikjugjafa. Kveikt með eldspýtum Öll hylki skal setja á jörðina við hliðina á grillinu. Hylki hámarki vera 320 mm að þvermáli og að hámarki 600 mm að hæð.

Slökktu á hnöppum og gashylki þegar grillið er ekki í notkun. Kveikibúnaður LESIÐ LEIÐBEININGARNAR ÁÐUR EN KVEIKT ER UPP Í GRILLINU. EKKI halla þér yfir tækið þegar kveikt er á því.

1. Snúðu stjórnloka gasbrennara á .

2. Kveiktu á gashylki.

3. Opnaðu lok grillsins.

4. Þrýstu og snúðu stjórnhnappinum á Kveikju stöðu .

brennarahnappi , bíða í 5 mínútur og endurtaka kveikiferlið. Ef ekki kviknar á grillinu skal fylgja leiðbeiningum hvernig kveikt er með eldspýtum. Kveikt með eldspýtum EKKI halla þér yfir tækið þegar kveikt er á því.

1. Snúðu stjórnloka gasbrennara á .

2. Kveiktu á á gasi á LP-hylki.

3. Opnaðu lok grillsins.

4. Settu eldspýtu í eldspýtuhaldarann. Kveiktu á eldspýtu.

Settu eldspýtu í eldspýtugatið aftast á botni grillsins, mynd „A“. Tryggðu að eldspýtan sé sett í gegnum gatið og nærri brennara.

5. Þrýstu inn og snúðu stjórnhnappinn í stöðu . Vertu viss um

að kvikni á brennara og eldur sé viðvarandi. Kröfur þrýstijafnara Þrýstijafnara skal nota með þessu tæki. Notaðu aðeins gasþrýstijafnara með grillinu þínu. Ef að þrýstijafnari fylgir ekki skal einungis nota vottaðan þrýstijafnara í samræmi við EN12864 eða EN16129 (streymi hámark 1,5 kg/h) sem er viðurkenndur í landi þínu og gas sem tilgreind er í tæknilegu upplýsingum.país e o gás indicado nos Dados técnicos.

Gat fyrir eldspýtuSnúðu hlíf fyrir gat fyrir eldspýtu A44

EF EKKI KVIKNAR Á GRILLINU

Tryggðu að kveikt sé á gasinu á hylkinu. Tryggðu að það sé gas í hylkinu. Kemur neistahljóð frá kveikinum? Ef svo er skaltu kanna hvort neisti myndist við brennara. Ef svo er ekki skaltu kanna hvort skemmdir séu eða lausir vírar. Ef vírar eru í lagi skaltu kanna hvort rafskaut sé brotið eða bilað, endurnýjaðu ef með þarf. Ef vírar eru rafskaut eru útötuð í eldunarleifum skal þrífa rafskautsendann með þurrku með vínanda ef nauðsynlegt er. Ef nauðsynlegt er skal skipta um víra. Ef ekkert hljóð er skal kanna rafhlöður. Tryggðu að rafhlaða sé rétt komið fyrir. Kannaðu hvort laus víratengi séu á einingu eða rofa. Ef kveikir heldur áfram að virka ekki skaltu nota eldspýtu. VARÚÐ KÖNGULÓAR-VIÐVÖRUN!

INNI Í BRENNARA Ef erfitt er orðið að kveikja á grillinu þína eða loginn er lítill skaltu skoða og hreinsa þrengslin og brennarana. Það er þekkt vandamál að köngulær eða lítil skordýr búa til hreiður og verpa eggjum í þrengslum grillsins eða brennara og hindra því gasflæðið. Kviknað getur í hinu uppsafnaða gas fyrir aftan stjórnborðið. Slíkt getur skemmt grillið þitt og valdið tjóni. Til að hamla að þetta gerist og tryggja góð afköst ætti að fjarlægja og hreinsa brennarann og þrengslarörið þegar grillið hefur ekki verið notað í ákveðinn tíma.

1. Snúið öllum hnöppum tækisins á .

2. Tryggið að þrýstijafnarinn sé tengdur þétt við gashylkið.

3. Kveiktu á gasinu. Ef þú heyrir þytshljóð skaltu slökkva

samstundis á gasinu. Það er alvarlegur leki við tengið. Lagaður það áður en lengra er haldið.

4. Burstaðu með sápublöndu (helming af sápu, helming af

vatni) á slöngutengin og svæðin sem eru inni í hringnum að neðan.

5. Ef loftbólur myndast er leki. Slökktu samstundis á gasinu á

hylkinu og kannaðu þéttleika tengjanna. Ef ekki er hægt að stöðva leka skal ekki reyna viðgerð. Pantaðu varahluti.

6. Slökktu ávallt á gasinu á hylkinu þegar þú framkvæmir

lekaprófun. Framkvæmið lekaprófun fyrir fyrstu notkun, að minnsta kosti árlega, og í hvert sinn sem skipt er um hylki eða það er aftengt. Lekaprófun loka, slöngu og þrýstijafnara

16102041, -CH Gastegund Bútangas Própangas Bútan-, própangas eða blanda þess Bútan-, própangas eða blanda þess Gasþrýstingur 28-30 mbar 37 mbar 28-30 mbar 50 mbar Innsprautunarstærð (þvermál mm) Grill: 1,10mm Grill: 1,10mm Grill: 0,99mm Hitaplata: Á ekki við Hitaplata: Á ekki við Hitaplata: Á ekki við Ákvörðunarstaður landa BE, CZ, FR, GB, IT, SK CZ, DK, FI, IS, IT, NO, NL, SE, SK AT, CH, DE, LU, SK45 Almenn þrif á grilli Høyre skinne Ÿ Þrífðu grillið oft, helst eftir hverja máltíð. Ef að bursti er notaður til að þrífa einhverja af eldunarflötum grillsins skal tryggja að ekkert úr burstanum verðir eftir á yfirborðinu áður en grillað er að nýju. Ekki er mælt með að grillið sé þrifið á meðan það er enn heitt. Tæki ætti að þrífa að minnsta kosti einu sinni á ári. Ÿ Ekki ruglast brúnni og eða svartri samansöfnun á fitu og reyk og halda að hún sé málning. Innri byrði gasgrilla er ekki málað í verksmiðjunni (slíkt ætti aldrei að gera). Notaðu sterka blöndu af hreinsiefni og vatni eða tiltekið hreinsiefni með bursta á innra byrði loksins og undir. Skolaðu og gefðu tíma til að þorna að fullu. Ekki nota ætiefni/ofnhreinsi á málaða fleti. Ÿ Plasthlutar: Þvoðu með volgu sápuvatni og þurrkaðu.

• Ekki nota citrisol, fægilög, fituleysi eða óblönduð hreinsiefni á plasthluta. Slíkt getur leitt til tjóns og bilun á hlutum. Ÿ Postulínsfletir: Sökum svipaðrar samsetningar og glers má þurrka flestar leifar burt með blöndu og matarsóda og vatni eða sérstökum hreinsiefnum. Notaðu ræstiduft sem er ekki svarfandi á erfiða bletti Ÿ Málaðir fletir: Þvoðu með mildu hreinsiefni eða efni sem er ekki svarfandi og volgu sápuvatni. Þurrkaðu með mjúkum klút. Ÿ Fletir úr ryðfríu stáli: Til að viðhalda hágæða útliti tækis þíns skaltu þvo það með mildu hreinsiefni og volgu sápuvatni og þurrka með mjúkum klút eftir hverja notkun. Fastir fitublettir gætu krafist notkunar svarfandi hreinsipúða út plasti. Þvoðu einungis í þátt átt sem áferðin liggur til að forðast skemmdir. Ekki nota svarfandi púða á svæði með myndum eða letri. Ÿ Eldunarfletir: Ef að bursti er notaður til að þrífa einhverja af eldunarflötum grillsins skal tryggja að ekkert úr burstanum verðir eftir á yfirborðinu áður en grillað er að nýju. Ekki er mælt með að eldunarfletir séu þrifnir á meðan grillið er enn heitt.

Brennari (afhjúpaður)Rörahreinsari (sjá ráðleggingar að ofan)Op inni í röraenda brennara virkjað á réttan máta(Stjórnborð falið til að mynd sé skýrari)Brennararör

Brennari (afhjúpaður) Setjið eininguna á bakið varlega. Fjarlægið fremri fætur Þrif á brennaranum Fylgið þessum leiðbeiningum til að þrífa og/eða endurnýja íhluti í brennaranum eða þið eigið erfitt með að kveikja upp í grillinu.

1. SLÖKKVIÐ á stjórnhnappinum og LP-hylkinu og

aftengið þrýstijafnara frá hylki.

2. Opnið lok, fjarlægið eldunarkörfuna og hitunarhólf, mynd A.

Slíkt mun afhjúpa brennarann að innan, mynd B.

3. Burstið allan ytri flöt brennarans með vírbursta til að

fjarlægja matarleifar og óhreinindi.

4. Hreinsið öll stífluð op með stífum vír á borð við

5. Setjið tækið varlega á bakið þannig að stjórnborðið snúi

6. Takið rafsuðuvírinn úr sambandi undir tækinu, mynd C.

7. Fjarlægið skrúfur og losið fremri fætur af tækinu.

8. Fjarlægið skrúfur og losið stjórnborð og hitahlíf af

9. Hreinsið innri brennarann eins og ráðlagt er að neðan, mynd

E. Við mælum með þremur leiðum til að hreinsa brennararörið. Notið þá sem er auðveldust fyrir ykkur. (A) Beygið endann á stífum vír (létt herðatré virkar vel) í lítinn krók. Farið með krókinn nokkrum sinnum í gegnum brennararör. (B) Notið mjóan pelabursta með sveigjanlegu handfangi (ekki nota látúnsvírbursta), farið með burstann nokkrum sinnum í gegnum brennara. (C) Notið augnhlífar: Notið loftslöngu til að troða lofti inn í brennararörið og út um brennaraopin. Skoðið hvert op til að tryggja að loft komist út um hvert þeirra.

10. Kannið hvort skemmdir séu á brennara, sumar holur geta

stækkað sökum eðlilegs slits og tæringar. Ef stórar sprungur eða holur finnast skal endurnýja brennara.

11. Skiptið varlega um hitahlíf og stjórnborð.

12. Festið að nýju rafsuðuvír við kveik.

MJÖG MIKILVÆGT: Brennararör verður að endurtengja yfir lokaopi. Sjá mynd F.

13. Festið fremri fætur aftur. Snúið einingunni upp aftur á

14. Komið innri fóðringu fyrir aftur, eldunarkarfa.

Brennari (afhjúpaður)Rörahreinsari (sjá ráðleggingar að ofan)Op inni í röraenda brennara virkjað á réttan máta(Stjórnborð falið til að mynd sé skýrari)Brennararör

Brennari (afhjúpaður) Setjið eininguna á bakið varlega. Fjarlægið fremri fætur Þrif á brennaranum Fylgið þessum leiðbeiningum til að þrífa og/eða endurnýja íhluti í brennaranum eða þið eigið erfitt með að kveikja upp í grillinu.

1. SLÖKKVIÐ á stjórnhnappinum og LP-hylkinu og

aftengið þrýstijafnara frá hylki.

2. Opnið lok, fjarlægið eldunarkörfuna og hitunarhólf, mynd A.

Slíkt mun afhjúpa brennarann að innan, mynd B.

3. Burstið allan ytri flöt brennarans með vírbursta til að

fjarlægja matarleifar og óhreinindi.

4. Hreinsið öll stífluð op með stífum vír á borð við

5. Setjið tækið varlega á bakið þannig að stjórnborðið snúi

6. Takið rafsuðuvírinn úr sambandi undir tækinu, mynd C.

7. Fjarlægið skrúfur og losið fremri fætur af tækinu.

8. Fjarlægið skrúfur og losið stjórnborð og hitahlíf af

9. Hreinsið innri brennarann eins og ráðlagt er að neðan, mynd

E. Við mælum með þremur leiðum til að hreinsa brennararörið. Notið þá sem er auðveldust fyrir ykkur. (A) Beygið endann á stífum vír (létt herðatré virkar vel) í lítinn krók. Farið með krókinn nokkrum sinnum í gegnum brennararör. (B) Notið mjóan pelabursta með sveigjanlegu handfangi (ekki nota látúnsvírbursta), farið með burstann nokkrum sinnum í gegnum brennara. (C) Notið augnhlífar: Notið loftslöngu til að troða lofti inn í brennararörið og út um brennaraopin. Skoðið hvert op til að tryggja að loft komist út um hvert þeirra.

10. Kannið hvort skemmdir séu á brennara, sumar holur geta

stækkað sökum eðlilegs slits og tæringar. Ef stórar sprungur eða holur finnast skal endurnýja brennara.

11. Skiptið varlega um hitahlíf og stjórnborð.

12. Festið að nýju rafsuðuvír við kveik.

MJÖG MIKILVÆGT: Brennararör verður að endurtengja yfir lokaopi. Sjá mynd F.

13. Festið fremri fætur aftur. Snúið einingunni upp aftur á

14. Komið innri fóðringu fyrir aftur, eldunarkarfa.
