BRUGSANVISNING Big Easy CHAR-BROIL

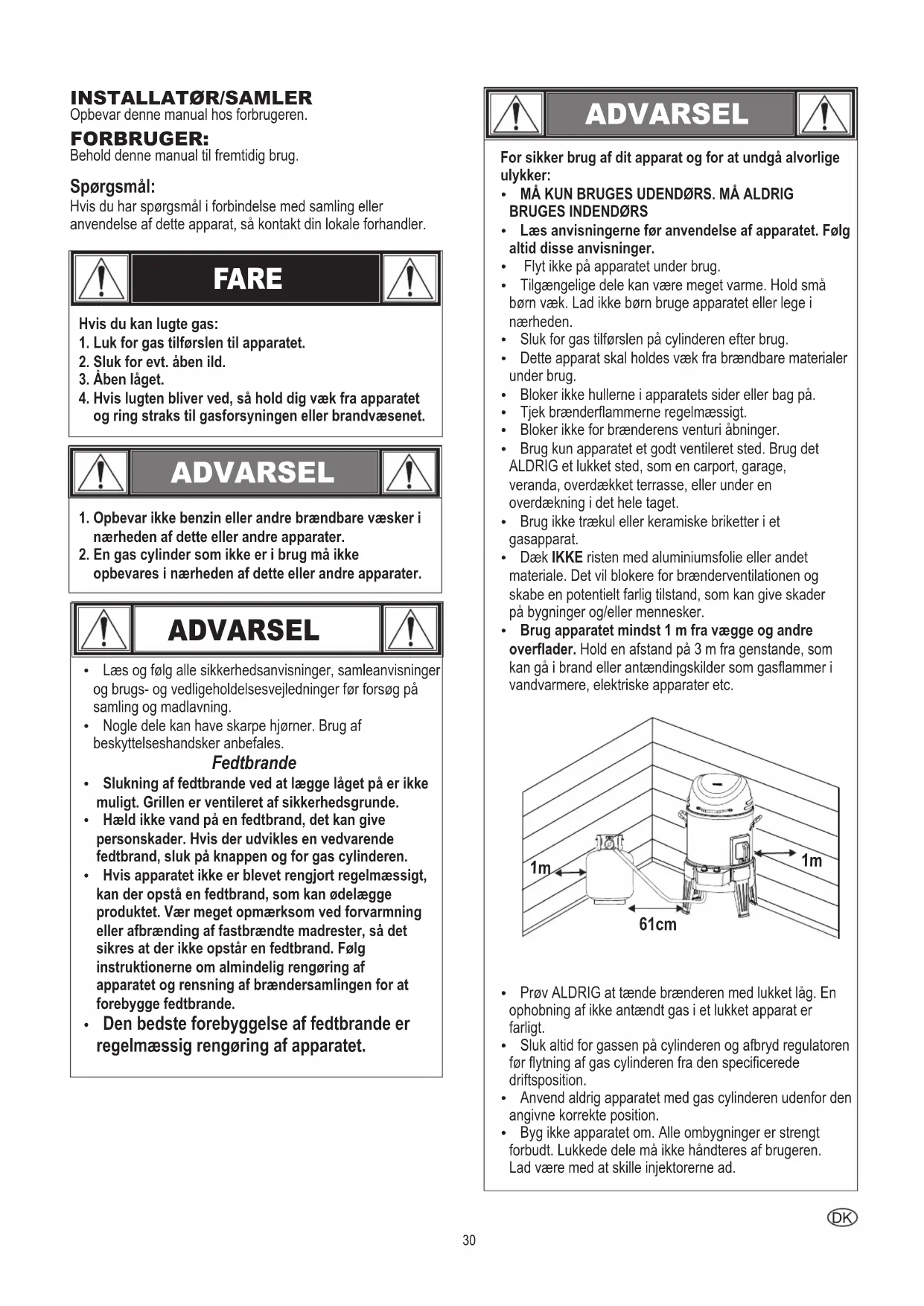

Ÿ Læs anvisningerne før anvendelse af apparatet. Følg altid disse anvisninger. Ÿ Flyt ikke på apparatet under brug.Ÿ Tilgængelige dele kan være meget varme. Hold små børn væk. Lad ikke børn bruge apparatet eller lege i nærheden. Ÿ Sluk for gas tilførslen på cylinderen efter brug.Ÿ Dette apparat skal holdes væk fra brændbare materialer under brug. Ÿ Bloker ikke hullerne i apparatets sider eller bag på.Ÿ Tjek brænderflammerne regelmæssigt.Ÿ Bloker ikke for brænderens venturi åbninger.Ÿ Brug kun apparatet et godt ventileret sted. Brug det ALDRIG et lukket sted, som en carport, garage, veranda, overdækket terrasse, eller under en overdækning i det hele taget. Ÿ Brug ikke trækul eller keramiske briketter i et gasapparat. Ÿ Dæk IKKE risten med aluminiumsfolie eller andet materiale. Det vil blokere for brænderventilationen og skabe en potentielt farlig tilstand, som kan give skader på bygninger og/eller mennesker. Ÿ Brug apparatet mindst 1 m fra vægge og andre overflader. Hold en afstand på 3 m fra genstande, som kan gå i brand eller antændingskilder som gasflammer i vandvarmere, elektriske apparater etc. Ÿ Prøv ALDRIG at tænde brænderen med lukket låg. En ophobning af ikke antændt gas i et lukket apparat er farligt. Ÿ Sluk altid for gassen på cylinderen og afbryd regulatoren før flytning af gas cylinderen fra den specificerede driftsposition. Ÿ Anvend aldrig apparatet med gas cylinderen udenfor den angivne korrekte position. Ÿ Byg ikke apparatet om. Alle ombygninger er strengt forbudt. Lukkede dele må ikke håndteres af brugeren. Lad være med at skille injektorerne ad.

Opbevar denne manual hos forbrugeren. FORBRUGER: Behold denne manual til fremtidig brug. Spørgsmål: Hvis du har spørgsmål i forbindelse med samling eller anvendelse af dette apparat, så kontakt din lokale forhandler. FARE ADVARSEL

1. Opbevar ikke benzin eller andre brændbare væsker i

nærheden af dette eller andre apparater.

2. En gas cylinder som ikke er i brug må ikke

opbevares i nærheden af dette eller andre apparater. Hvis du kan lugte gas:

1. Luk for gas tilførslen til apparatet.

2. Sluk for evt. åben ild.

4. Hvis lugten bliver ved, så hold dig væk fra apparatet

og ring straks til gasforsyningen eller brandvæsenet. ADVARSEL Ÿ Læs og følg alle sikkerhedsanvisninger, samleanvisninger og brugs- og vedligeholdelsesvejledninger før forsøg på samling og madlavning. Ÿ Nogle dele kan have skarpe hjørner. Brug af beskyttelseshandsker anbefales. Fedtbrande Ÿ Slukning af fedtbrande ved at lægge låget på er ikke muligt. Grillen er ventileret af sikkerhedsgrunde. Ÿ Hæld ikke vand på en fedtbrand, det kan give personskader. Hvis der udvikles en vedvarende fedtbrand, sluk på knappen og for gas cylinderen. Ÿ Hvis apparatet ikke er blevet rengjort regelmæssigt, kan der opstå en fedtbrand, som kan ødelægge produktet. Vær meget opmærksom ved forvarmning eller afbrænding af fastbrændte madrester, så det sikres at der ikke opstår en fedtbrand. Følg instruktionerne om almindelig rengøring af apparatet og rensning af brændersamlingen for at forebygge fedtbrande. Ÿ Den bedste forebyggelse af fedtbrande er regelmæssig rengøring af apparatet. ADVARSEL

DK31 Placering af gasflaske Alle cylindere skal placeres på jorden ved siden af apparatet. Cylindere maksimum diameter på 320 mm og en maksimum højde på 600 mm. Krav til regulator Der skal bruges en regulator til dette apparat. Brug kun den gas regulator som leveres sammen med grillen. Hvis der ikke leveres en regulator, så brug kun en certificeret regulator efter EN12864 eller EN16129 (strømnings rate max. 1,5kg/t) godkendt i dit land og gas specificeret i de tekniske data. Krav til slange Brug kun en godkendt slange, som er certificeret efter EN standard og den må ikke være længere end 1,5m. I Finland må længden ikke være over 1,2m Undersøg før hver brug om slangerne er slidte eller hullede. Slangerne må ikke være snoede. Vær sikker på at forbundne slanger ikke rører varme overflader. Udskift ødelagte slanger for brug af apparatet. Udskift slangerne som krævet i national lovgivning. Sikkerhedstips

• Før åbning af gas cylinder ventilen, undersøg regulatorens tæthed.

• Når apparatet ikke er i brug, så sluk for alle kontrolknapper og gas.

• Brug grilludstyr med lange håndtag og ovn handsker for at undgå forbrændinger og sprøjt. Brug beskyttelseshandsker ved håndtering af varme dele.

• Fedtbakken (hvis den findes) skal sættes ind i apparatet og tømmes efter hver brug. Fjern ikke fedtbakken før apparatet er helt koldt.

• Vær meget forsigtig når du åbner låget, da der kan slippe varm damp ud.

• Vær meget forsigtig hvis der er børn, ældre eller kæledyr i nærheden.

• Hvis du ser fedt eller andet varmt materiale dryppe fra apparatet ned på ventil, slange eller regulator, sluk straks for gas tilførslen. Find ud af årsagen, ret den og rens og undersøg ventilen, slangen og regulatoren for du fortsætter. Udfør en lækagetest.

• Hold ventilationsåbningerne i cylinder afskærmningen (vognen) åbne og fri for nedfaldne madrester.

• Opbevar ikke materialer inde i vognens afskærmning, som kan blokere for forbrændingsluftens strømning til undersiden af enten the kontrolpanelet eller flammeboks skålen.

• Afbryd IKKE eller skift gasbeholder indenfor 3 m afstand til åben ild eller en anden antændelseskilde. ADVARSEL Sluk for kontroller og gas cylinder efter brug. Antændelse af tænderen LÆS INSTRUKTIONERNE FØR ANTÆNDELSE Læn dig IKKE hen over apparatet ved antændelse

1. Sæt gasbrænder kontrolventiler til .

4. Tryk på og drej kontrolknappen til antændelsesposition .

5. Drej drejeknappen Ignition knop hurtigt.

6. Hvis antændingen ikke sker i løbet af 5 sekunder, drej på

brænderkontrollerne , vent 5 minutter og gentag proceduren. Hvis der stadig ikke antændes, følg instruktionerne for antændelse med tændstik. Antændelse med tændstik Læn dig IKKE over apparatet ved antændelse.

1. Drej gasbrænderventilen til .

2. Tænd ON gas på cylinderen.

3. Åben apparatets låg

4. Sæt tændstik i tændstikholder. Stryg tændstikken. Anbring

den tændte tændstik i hullet i bagsiden af apparatets bund, vist som "A". Vær sikker på at tændstikken er kommet ind gennem hullet og tæt på brænderen.

5. Tryk ind og drej kontrolknap til position . Vær sikker på at

brænderen er tændt og forbliver tændt. TændstikantændingshulRoter tændstik antændingshul dækslet

Undersøg om gassen er sat til på cylinderen. Undersøg om der er gas i cylinderen Kommer der lyd af gnister fra tænderen? Hvis ja, se om der er gnister ved brænderen. Hvis der ikke er gnister, undersøg om der er ødelagte eller løse ledninger. Hvis ledningerne er OK, undersøg om der er revnede eller ødelagte elektroder, udskift hvis der er behov for det. Hvis ledning eller elektroder er fyldt med madrester, rens elektrodespidsen med en klud dyppet i sprit. Hvis det er nødvendigt, udskift ledninger. Hvis der ikke er nogen lyd, tjek batteriet. Vær sikker på, at batteriet er installeret korrekt. Undersøg om der er løse ledningsforbindelser på modul og kontakt. Hvis tænderen stadig ikke virker, så brug en tændstik. Gaslækningsventil, slange og regulator Tæthedsprøvning af ventiler, slanger og regulator skal ske før første ibrugtagning, mindst en gang om året, og hver gang gasflasken er enten skiftet eller afbrudt.

1. Tænd for alle apparatets kontrolknapper .

2. Vær sikker på at regulatoren er tæt forbundet med gas

3. Tænd for gassen. Hvis du hører en susende lyd, sluk straks

for gassen. Der er en stor lækage i forbindelsen. Skaden skal udbedres før du fortsætter.

4. Børst en sæbeopløsning (en blanding af halvt sæbe og

halvt vand) på slangeforbindelserne og de områder i cirkler nedenfor.

5. Hvis der opstår bobler er der et hul. Sluk straks for gassen

på cylinderen og tjek forbindelsernes tæthed. Hvis lækagen ikke kan stoppes, prøv ikke at reparere. Ring efter reservedele.

6. Sluk altid for gassen på cylinderen efter en udført lækage

Hvis din grill er blevet svær at tænde eller hvis flammen er svag, tjek og rens venurierne og brænderne. Edderkopper eller små insekter kan skabe "flashback" problemer ved redebygning og æglægning i grillens venturi eller brænder, og hæmmer dermed gas strømmen. Den tilbageholdte gas kan antændes bag kontrolpanelet. Denne flashback kan skade din grill og medføre ulykker. For at forebygge flashbacks og sikre god funktion, bør brænder og venturi slange samlingen tages af og renses, når grillen ikke er blevet brugt i længere tid. TEKNISKE DATA

16102041, -CH Gas Type Butan Propan Butan, Propan eller en blanding Butan, Propan eller en blanding GastrykGastryk 28-30 mbar 37 mbar 28-30 mbar 50 mbar Injektor størrelse (dia. mm) Grill: 1,10mm Grill: 1,10mm Grill: 0,99mm Varmeplade: N/A Varmeplade: N/A Varmeplade: N/A Bestemmelsessteder - lande BE, CZ, FR, GB, IT, SK CZ, DK, FI, IS, IT, NO, NL, SE, SK AT, CH, DE, LU, SK33 Høyre skinne Opbevaring af dit apparat Ÿ Rens ristene. Ÿ Opbevares et tørt sted. Ÿ Når gas cylinderen er forbundet med apparatet skal det opbevares udendørs et godt ventileret sted udenfor børns rækkevidde. Ÿ Dæk apparatet til hvis det opbevares udendørs. Ÿ Apparatet må KUN opbevares indendørs, hvis gas cylinderen er slukket og koblet fra, fjernet fra apparatet og opbevares udendørs. Ÿ Når apparatet tages frem fra opbevaring, tjek for brænder tilstopninger. Generelt om rengøring af apparatet Ÿ Rens apparatet ofte, helst efter hver gang det har været brugt. Hvis der bruges børste til rengøring af apparatets madlavningsoverflader, så vær sikker på, at der ikke er børste hår på madlavningsoverflader, når der grilles. Det anbefales ikke at rengøre madlavningsoverflader når apparatet er varmt. Hele apparatet bør rengøres mindst en gang om året. Ÿ Man skal ikke forveksle brune eller sorte fedtansamlinger og røg med maling. Indersiden af en gas grill er ikke malet fra fabrikken (og må aldrig males). Brug en kraftig blanding af et rengøringsmiddel og vand, eller et rengøringsredskab med børste på indersiden af apparatets låg og bund. Skyl og lad lufttørre fuldstændigt. Brug ikke kaustisk soda eller ovn rens på malede overlader. Ÿ Plasticdele: Vask med varmt sæbevand og tør med klud. Brug ikke fedtopløsende, slibende midler, affedtningsmidler eller koncentrerede rengøringsmidler på plasticdele. Det kan resultere i skader og fejl på dele. Ÿ Porcelænsoverflader: På grund af de glaslignende egenskaber, kan det meste snavs tørres væk med en soda/vand opløsning eller et specialrengøringsmiddel. Brug ikke-slibende skurepulver til genstridige pletter. Ÿ Malede overflader: Vask med et mildt og ikke-slibende rengøringsmiddel og varmt sæbevand. Tør med en blød ikke ridsende klud. Ÿ Overflader af rustfrit stål: For at opretholde dit apparats signaler om høj kvalitet, vask det med et mildt rengøringsmiddel og varmt sæbevand og tør det med en blød klud efter hver brug. Fastbrændte fedtlag kan nødvendiggøre brug af en slibende plastic rensepude. Brug den kun i en retning for at undgå skader. Brug ikke slibepuder på områder med grafik. Ÿ Madlavningsoverflader: Hvis der bruges børste til rengøring af apparatets madlavningsoverflader, så vær sikker på, at der ikke er børste hår på madlavningsoverflader, når der grilles. Det anbefales ikke at rengøre madlavningsoverflader når apparatet er varmt.

Høyre skinneBrænder (afdækket)Rørrenser (se anbefalingerne ovenfor)Ventil fastgjort korrekt i brænderrørets ende (kontrolpanelet er skjult for bedre visning)Brænderrør

Brænder (afdækket) Læg forsigtigt apparatet ned på ryggen. Fjern de forreste ben Rengøring af brænderen Følg disse anvisninger, når du skal rengøre eller udskifte dele i brænderen eller hvis du har problemer med tændingen.

1. Slå gassen FRA ved afbryder og LP-cylinder og kobl

regulatoren fra cylinderen.

2. Åbn topdækslet, fjern kogekurven og kogekammeret, se A.

Dette vil afdække indersiden af brænderen, se B.

3. Brug en stålbørste til at fjerne madrester og snavs fra

ydersiden af brænderen.

4. Rengør alle blokerede åbninger med en stiv metaltråd, f.eks.

5. Læg forsigtigt apparatet ned på ryggen med kontrolpanelet

9. Rengør den indre brænder som anvist nedenfor, se E.

Vi anbefaler tre måder til at rengøre brænderrøret. Vælg den, der passer dig bedst. (A) Bøj en stiv metaltråd (f.eks. en letmetal-bøjle) i form af en lille krog. Kør krogen gennem brænderen flere gange. (B) Før en tynd flaskebørste med fleksibelt håndtag (brug ikke en messingbørste) flere gange gennem brænderrøret. (C) Brug øjenværn: Brug en luftslange til at presse luft ind i brænderrøret og ud af brænderåbningerne. Kontrollér, at der kommer luft igennem alle hullerne.

10. Kontrollér, at brænderen ikke har skader. Normal slitage

samt rust kan medføre at hullerne udvides. Udskift brænderen, hvis den har store huller eller sprækker.

11. Sæt forsigtigt varmeskjoldet og kontrolpanelet på

12. Fastgør elektrodetråden på tændingen igen.

VIGTIGT! Brænderrøret skal sættes på plads over ventilåbningen. Se illustration F.

13. Fastgør de forreste ben igen. Stil forsigtigt apparatet oprejst.

14. Indsæt inderbeklædningen med kogekurven.

Ventil Elektrodetråd Kogekurv Kogekammer
