NÁVOD NA OBSLUHU Big Easy CHAR-BROIL

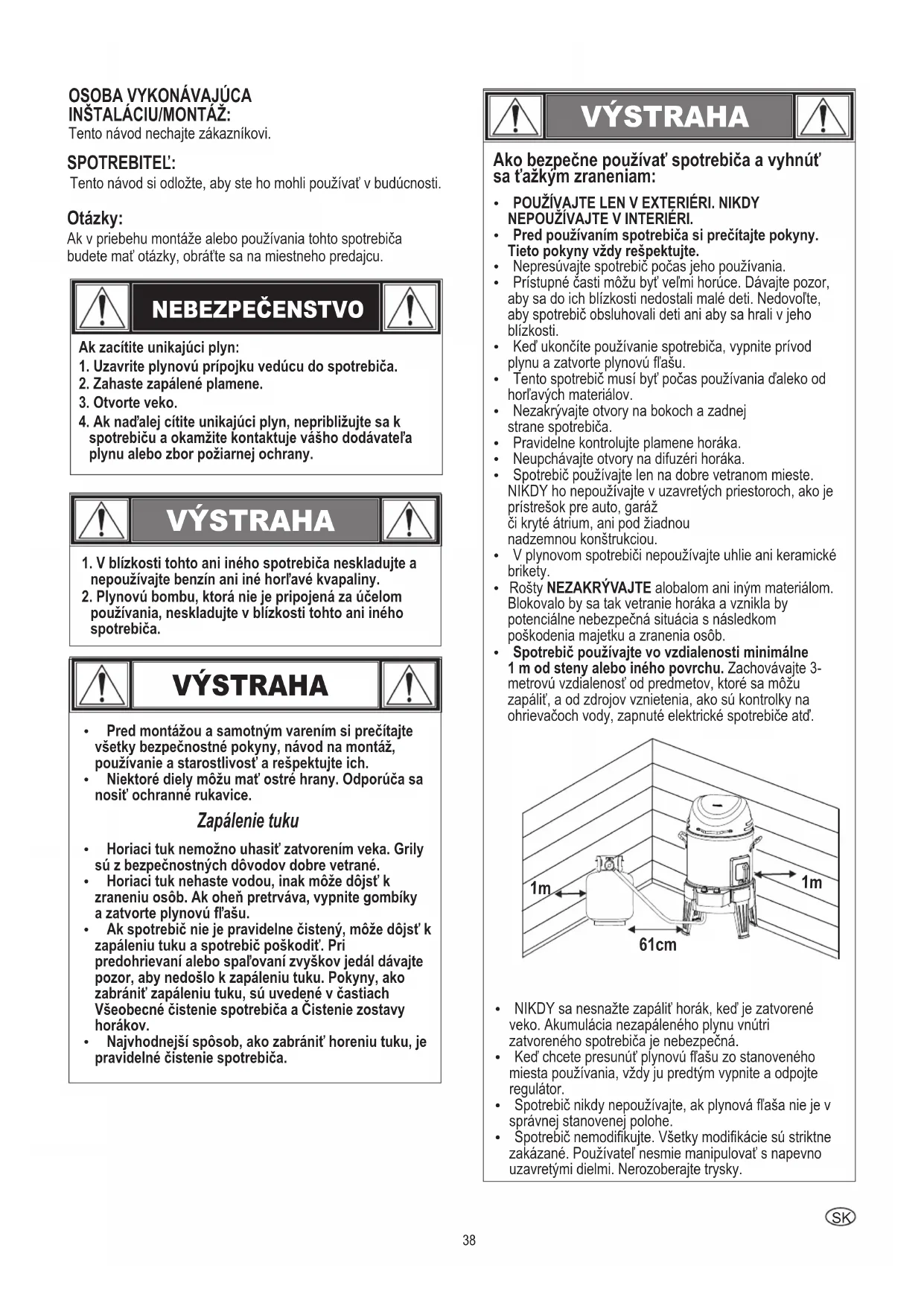

INŠTALÁCIU/MONTÁŽ: Tento návod nechajte zákazníkovi. SPOTREBITEĽ: Tento návod si odložte, aby ste ho mohli používať v budúcnosti. Otázky: Ak v priebehu montáže alebo používania tohto spotrebiča budete mať otázky, obráťte sa na miestneho predajcu. NEBEZPEČENSTVO Ak zacítite unikajúci plyn:1. Uzavrite plynovú prípojku vedúcu do spotrebiča.2. Zahaste zapálené plamene.3. Otvorte veko.4. Ak naďalej cítite unikajúci plyn, nepribližujte sa k spotrebiču a okamžite kontaktuje vášho dodávateľa plynu alebo zbor požiarnej ochrany. VÝSTRAHA 1. V blízkosti tohto ani iného spotrebiča neskladujte a nepoužívajte benzín ani iné horľavé kvapaliny.2. Plynovú bombu, ktorá nie je pripojená za účelom používania, neskladujte v blízkosti tohto ani iného spotrebiča. VÝSTRAHA Ÿ Pred montážou a samotným varením si prečítajte všetky bezpečnostné pokyny, návod na montáž, používanie a starostlivosť a rešpektujte ich.Ÿ Niektoré diely môžu mať ostré hrany. Odporúča sa nosiť ochranné rukavice. Zapálenie tuku Ÿ Horiaci tuk nemožno uhasiť zatvorením veka. Grily sú z bezpečnostných dôvodov dobre vetrané.Ÿ Horiaci tuk nehaste vodou, inak môže dôjsť k zraneniu osôb. Ak oheň pretrváva, vypnite gombíky a zatvorte plynovú fľašu.Ÿ Ak spotrebič nie je pravidelne čistený, môže dôjsť k zapáleniu tuku a spotrebič poškodiť. Pri predohrievaní alebo spaľovaní zvyškov jedál dávajte pozor, aby nedošlo k zapáleniu tuku. Pokyny, ako zabrániť zapáleniu tuku, sú uvedené v častiach Všeobecné čistenie spotrebiča a Čistenie zostavy horákov.Ÿ Najvhodnejší spôsob, ako zabrániť horeniu tuku, je pravidelné čistenie spotrebiča. VÝSTRAHA Ÿ NIKDY sa nesnažte zapáliť horák, keď je zatvorené veko. Akumulácia nezapáleného plynu vnútri zatvoreného spotrebiča je nebezpečná.Ÿ Keď chcete presunúť plynovú fľašu zo stanoveného miesta používania, vždy ju predtým vypnite a odpojte regulátor.Ÿ Spotrebič nikdy nepoužívajte, ak plynová fľaša nie je v správnej stanovenej polohe.Ÿ Spotrebič nemodifikujte. Všetky modifikácie sú striktne zakázané. Používateľ nesmie manipulovať s napevno uzavretými dielmi. Nerozoberajte trysky. Ako bezpečne používať spotrebiča a vyhnúť sa ťažkým zraneniam: Ÿ POUŽÍVAJTE LEN V EXTERIÉRI. NIKDY NEPOUŽÍVAJTE V INTERIÉRI.Ÿ Pred používaním spotrebiča si prečítajte pokyny. Tieto pokyny vždy rešpektujte.Ÿ Nepresúvajte spotrebič počas jeho používania.Ÿ Prístupné časti môžu byť veľmi horúce. Dávajte pozor, aby sa do ich blízkosti nedostali malé deti. Nedovoľte, aby spotrebič obsluhovali deti ani aby sa hrali v jeho blízkosti.Ÿ Keď ukončíte používanie spotrebiča, vypnite prívod plynu a zatvorte plynovú fľašu.Ÿ Tento spotrebič musí byť počas používania ďaleko od horľavých materiálov.Ÿ Nezakrývajte otvory na bokoch a zadnej strane spotrebiča.Ÿ Pravidelne kontrolujte plamene horáka.Ÿ Neupchávajte otvory na difuzéri horáka.Ÿ Spotrebič používajte len na dobre vetranom mieste. NIKDY ho nepoužívajte v uzavretých priestoroch, ako je prístrešok pre auto, garáž či kryté átrium, ani pod žiadnou nadzemnou konštrukciou.Ÿ V plynovom spotrebiči nepoužívajte uhlie ani keramické brikety. Ÿ Rošty NEZAKRÝVAJTE alobalom ani iným materiálom. Blokovalo by sa tak vetranie horáka a vznikla by potenciálne nebezpečná situácia s následkom poškodenia majetku a zranenia osôb.Ÿ Spotrebič používajte vo vzdialenosti minimálne 1 m od steny alebo iného povrchu. Zachovávajte 3-metrovú vzdialenosť od predmetov, ktoré sa môžu zapáliť, a od zdrojov vznietenia, ako sú kontrolky na ohrievačoch vody, zapnuté elektrické spotrebiče atď.

SK39 Požiadavky na hadicu Používajte len schválenú hadicu, ktorá je certifikovaná podľa príslušnej normy EN a má maximálnu dĺžku 1,5 m. Pre Fínsko dĺžka hadice nesmie presiahnuť 1,2 m. Pred každým použitím skontrolujte, či hadice nie sú prerezané alebo opotrebované. Zaistite, aby hadice neboli zamotané. Zaistite, aby sa pripojená hadica nedotýkala horúcich povrchov. Poškodené hadice vymeňte pred používaním spotrebiča. Hadice vymieňajte tak, ako to vyžadujú prepisy vo vašej krajine. Bezpečnostné tipy Ÿ Pred otvorením ventilu na plynovej fľaši skontrolujte tesnosť regulátora. Ÿ Keď sa spotrebič nepoužíva, vypnite všetky ovládacie gombíky aj plyn. Ÿ Aby nedošlo k popáleninám a postriekaniu, používajte grilovacie náradie s dlhými rúčkami a kuchynské rukavice. Pri manipulácii s horúcimi dielmi používajte ochranné rukavice. Ÿ Nádoba na tuk (ak je ňou spotrebič vybavený) musí byť vložená do spotrebiča a po každom použití sa musí vyprázdniť. Nádobu na tuk vyberte, až keď spotrebič úplne vychladne. Ÿ Pri otváraní veka buďte veľmi opatrní, pretože spod neho môže uniknúť para. Ÿ Ak sú v blízkosti deti, starí ľudia alebo zvieratá, dávajte pozor. Ÿ Ak si všimnete, že zo spotrebiča kvapká na ventil, hadicu alebo regulátor tuk alebo iný horúci materiál, okamžite vypnite prívod plynu. Zistite príčinu, napravte stav, vyčistite a skontrolujte ventil, hadicu a regulátor a až potom pokračujte. Uskutočnite test tesnosti. Ÿ Vetracie otvory v kryte fľaše (vozík spotrebiča) zachovávajte voľné a bez nečistôt. Ÿ Vnútri vozíka spotrebiča neskladujte žiadne premety ani materiály, ktoré by upchali tok spaľovaného vzduchu na spodnú stranu ovládacieho panela alebo nádoby kúreniska. Ÿ NEODPÁJAJTE ani NEVYMIEŇAJTE plynovú nádobu v menej ako 3-metrovej vzdialenosti od otvoreného ohňa alebo zdroja vznietenia. VÝSTRAHA Ked spotrebic nepoužívate, vypnite ovládacie prvky aj plynovú flašu. Umiestnenie plynovej fľaše Všetky plynové fľaše musia byť umiestnené na zemi vedľa zariadenia. Maximálny priemer fľaše je 320 mm a výška 600 mm. Zapaľovanie PRED ZAPÁLENÍM SI PREČÍTAJTE POKYNY. Neopierajte sa o zariadenie v prevádzke.

1. Otočte ovládací ventil plynového horáka do polohy .

2. OTVORTE plynový ventil na LPG plynovej fľaši.

3. Otvorte kryt zariadenia.

4. Stlačte a otočte ovládacie tlačidlo do pozície zapaľovania.

5. Otočným zapaľovanie gombíkom rýchlo.

6. Ak nedôjde k zapáleniu do 5 sekúnd, otočte ovládacie

tlačidlo horáka do pozície , počkajte 5 minút a zopakujte celý process zapaľovania. IPokud aj napriek tomu k zapáleniu nedôjde, postupujte podľa pokynov pre zapálenie zápalkou. Zapaľovanie pomocou zápaliek Neopierajte sa o zariadenie v prevádzke.

1. Otočte ovládací ventil plynového horáka do polohy .

2. OTVORTE plynový ventil na LPG plynovej fľaši.

Umiestnite zapálenú zápalku do otvoru v zadnej časti zariadenia , pozrite “A”. Uistite sa, že zapálená zápalka smerovala cez otvor blízko horáka.

5. Stlačte a otočte ovládacím tlačidlom do pozície . Uistite

sa, že horák sa zapálil a horí. Požiadavky na regulátor Tento spotrebič sa smie používať len s regulátorom. Používajte len plynový regulátor dodaný s grilom. Ak regulátor nie je dodaný, používajte len regulátor certifikovaný podľa normy EN12864 alebo EN16129 (prietok max. 1,5 kg/h) a schválený pre vašu krajinu a plyn špecifikovaný v časti Technické údaje.

Otvor na zapaľovaniezápalkamiOtočte zápalkouOtvor na zapaľovanie Kryt A40 VÝSTRAHA Ak sa gril ťažko zapaľuje alebo je plameň slabý, skontrolujte difuzéry a horáky. Kvôli pavúkom alebo malému hmyzu niekedy dochádza k problémom so spätným plameňom v dôsledku toho, že si vytvárajú pavučiny a kladú vajíčka do difuzéra alebo horáka grilu a zabraňujú tak toku plynu. Spätný plyn sa môže zapáliť za ovládacím panelom. Tento spätný plameň môže poškodiť gril a spôsobiť zranenie osôb. Aby ste predišli vzniku spätného plameňa a zaistili dobrý výkon, zostava horáka a trubice difuzéra sa musí vybrať a vyčistiť vždy, keď sa gril dlhšie nepoužíval. UPOZORNENIE TÝKAJÚCE SA PAVÚKOV!

Skontrolujte, či je na fľaši zapnutý plyn. Skontrolujte, či je vo fľaši plyn. Vydáva zapaľovač zvuk ako pri iskrení? Ak áno, skontrolujte, či pri horáku vzniká iskra. Ak nevzniká iskra, skontrolujte, či drôty nie sú poškodené alebo uvoľnené. Ak sú drôty v poriadku, skontrolujte, či elektróda nie je prasknutá alebo rozbitá a v prípade potreby ju vymeňte. Ak sú drôty alebo elektródy pokryté zvyškami z varenia, otrite hrot elektródy alkoholom. V prípade potreby drôty vymeňte. Ak nezaznie žiadny zvuk, skontrolujte batériu. Zaistite, aby batéria bola správne nainštalovaná. Skontrolujte, či káblové vedenia v module a spínači nie sú uvoľnené. Ak zapaľovač naďalej nefunguje, použite zápalku. Kontrola tesnosti ventilov, hadice a regulátora Test tesnosti uskutočnite pred prvým použitím, raz za rok a pri každej výmene alebo odpojení fľaše.

2. Zaistite, aby regulátor bol pevne pripojený k plynovej fľaši.

5. Ak sa objavia rastúce bubliny, ide o netesnosť. Okamžite

vypnite plyn na fľaši a skontrolujte tesnosť spojení. Ak unikanie nemožno zastaviť, nesnažte sa o opravu. Vyžiadajte si náhradné diely.

16102041, -CH Typ plynu Butane Propane Bután, propán alebo ich zmesi Bután, propán alebo ich zmesi Tlak plynu 28-30 mbar 37 mbar 28-30 mbar 50 mbar Veľkosť trysky (priemer v mm) Gril: 1,10mm Gril: 1,10mm Gril: 0,99mm Varná platňa: N/A Varná platňa: N/A Varná platňa: N/A Cieľové krajiny BE, CZ, FR, GB, IT, SK CZ, DK, FI, IS, IT, NO, NL, SE, SK AT, CH, DE, LU, SK41 Všeobecné čistenie spotrebiča Ÿ Spotrebič čistite často, najlepšie po každom použití. Ak na čistenie varných povrchov spotrebiča použijete kefu so štetinami, pred grilovaním skontrolujte, či na varných povrchoch nezostali uvoľnené štetiny. Neodporúča sa čistiť varné povrchy, kým je spotrebič horúci. Spotrebič by sa mal vyčistiť minimálne raz ročne. Ÿ Hnedé alebo čierne usadeniny tuku a dymu nepovažujte za farbu. Vnútrajšky plynových grilov sa vo výrobe nefarbia (a nikdy sa ani neskôr nesmú farbiť). Na vnútorné časti veka spotrebiča a jeho dno použite silný roztok čistiaceho prostriedku a vody alebo čistič na spotrebiče a tvrdú kefu. Potom plochy opláchnite a nechajte ich úplne vyschnúť. Na nafarbené povrchy nepoužívajte žieravé čistiace prostriedky na spotrebiče/rúry. Ÿ Plastové diely: Umyte ich teplou mydlovou vodou a osušte. Na čistenie plastových dielov nepoužívajte Citrisol, abrazívne čističe, odmasťovače ani koncentrované čističe na spotrebiče. Mohlo by dôjsť k poškodeniu a poruche týchto dielov. Ÿ Porcelánové povrchy: Kvôli povrchu, ktorý je podobný sklu, väčšinu zvyškov možno utrieť pomocou roztoku jedlej sódy a vody alebo čističom so špeciálnym zložením. Na ťažko odstrániteľné škvrny používajte neabrazívny čistiaci prášok. Ÿ Nafarbené povrchy: Umývajte ich jemným detergentom alebo neabrazívnym čističom a teplou mydlovou vodou. Utrite suchou a mäkkou, neabrazívnou tkaninou. Ÿ Povrchy z ušľachtilej ocele: Aby ste zachovali dobrý vzhľad spotrebiča, po každom použití ho umyte jemným detergentom a teplou mydlovou vodou a osušte ho mäkkou tkaninou. Spečené zvyšky tukov môžu vyžadovať použitie abrazívnej plastovej čistiacej špongie. Používajte ju len v smere kefovania povrchovej vrstvy, aby nedošlo k jej poškodeniu. Abrazívnu špongiu nepoužívajte na oblasti s obrázkami. Ÿ Varné povrchy: Ak na čistenie varných povrchov spotrebiča použijete kefu so štetinami, pred grilovaním skontrolujte, či na varných povrchoch nezostali uvoľnené štetiny. Neodporúča sa čistiť varné povrchy, kým je spotrebič horúci.

Horák (odkrytý)Čistiaca kefka na rúrky (pozri vyššie uvedené odporúčania)Správne pripojený ventil na koniec vnútorného horáka (ovládací panel je skrytý, aby bola viditeľná čistiaca kefka)Rúrka horáka

Horák (odkrytý) Zariadenie opatrne položte na jeho zadnú stranu. Odmontujte predné nožičky Čistenie zostavy horáka Pri čistení a výmene dielov v zostave horáka alebo pri problémoch so zapaľovaním zariadenia postupujte podľa týchto krokov.

1. Prívod plynu vypnite na otočnom regulátore a tlakovej

fľaši a regulátor odpojte od tlakovej fľaše.

2. Otvorte horný kryt, vyberte varný košík a varnú komoru

podľa vyobrazenia A. Získate tým prístup k horáku z vnútornej strany podľa vyobrazenia B.

3. Oceľovou kefkou odstráňte z celého povrchu horáka zvyšky

potravy a nečistoty.

4. Pevným drôtom, ako napríklad vyrovnaná kancelárska

panelom smerujúcim nahor podľa vyobrazenia C.

6. Pod zariadením odpojte drôt elektródy podľa vyobrazenia C.

ovládacieho panela a tepelný štít podľa vyobrazenia D.

9. Vnútorný horák vyčistite podľa nižšie uvedených

odporúčaní, ako je to znázornené na obrázku E. Na čistenie rúrky horáka navrhujeme tri spôsoby. Použite ten, ktorý je pre vás najjednoduchší. (A) Pevný drôt ohnite (dobre sa hodí drôt z vešiaka na ľahké odevy) tak, aby ste vytvorili malý háčik. Tento háčik viackrát prevlečte cez rúrku horáka. (B) Kefkou s pružnou rukoväťou na fľaše s úzkym hrdlom (nepoužívajte mosadznú drôtenú kefu) viackrát prečistite rúrku horáka. (C) Chráňte si oči: Rúrku horáka s výstupnými otvormi prefúknite stlačeným vzduchom pomocou tlakovej hadice. Skontrolujte každý otvor a uistite sa, že z každého otvoru vychádza vzduch.

10. Horák skontrolujte, či nie je poškodený, pretože

opotrebovaním a koróziou môže dôjsť k zväčšeniu niektorých otvorov. Ak zistíte akékoľvek väčšie praskliny alebo otvory, horák vymeňte.

VEĽMI DÔLEŽITÉ UPOZORNENIE: Rúrka horáka musí byť znova pripojená k otvoru ventilu. Pozri obrázok F.

13. Znova namontujte predné nožičky. Zariadenie opatrne

položte do vzpriamenej polohy.

14. Vložte vnútorné obloženie a varný košík.
