NÁVOD K OBSLUZE GDX 18 VEC Professional BOSCH

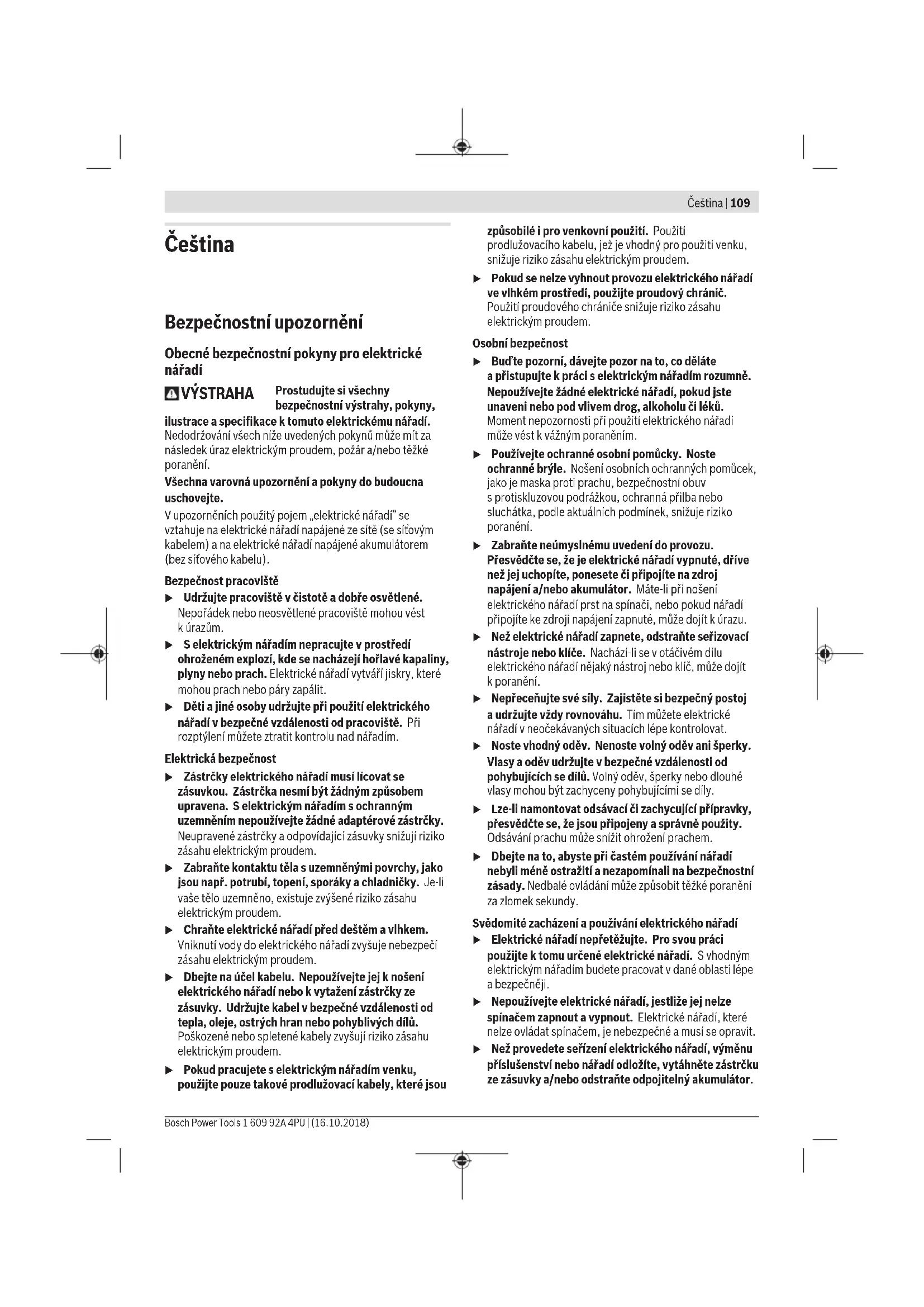

(5) Odjišťovací tlačítko akumulátoru

(6) Tlačítko pro elektronickou předvolbu otáček (7) Ukazatel otáček (8) Tlačítko pro osvětlení „PowerLight“ (9) Přepínač směru otáčení (10) Vypínač (11) Osvětlení „PowerLight“ (12) Rukojeť (izolovaná plocha rukojeti) (13) Poutko (14) Oboustranný bit (15) Univerzální držák bitů

Zobrazené nebo popsané příslušenství nepatří kstandardnímu obsahu dodávky. Kompletní příslušenství naleznete vnašem programu příslušenství. Technické údaje Akumulátorový rázový utahovák

GDR 14,4 V-EC GDR 18 V-EC

Číslo zboží 3 601 JB9 2.. 3 601 JB9 2.. 3 601 JB9 3.. 3 601 JB9 3.. sakumulátorem „premium“ „compact“ „premium“ „compact“ Jmenovité napětí V = 14,4 14,4 18 18 Otáčky naprázdno – Nastavení1 min

0–2800 0–2800 0–2800 0–2800 Počet rázů – Nastavení1 min

0–3200 0–3200 0–3200 0–3200 Max. krouticí moment: tuhý šroubový spoj podle ISO5393 Nm 160 160 170 170 Ø strojních šroubů mm M6–M14 M6–M14 M6–M14 M6–M14 Upínání nástroje ¼" vnitřní šestihran ¼" vnitřní šestihran ¼" vnitřní šestihran ¼" vnitřní šestihran Hmotnost podle EPTA- Procedure 01:2014 kg 1,4–1,7 1,2–1,4 1,5–2,0 1,3–1,7 Akumulátorový rázový utahovák

GDS 14,4 V-EC GDS 18 V-EC

Číslo zboží 3 601 JB9 5.. 3 601 JB9 5.. 3 601 JB9 5.. 3 601 JB9 5.. sakumulátorem „premium“ „compact“ „premium“ „compact“ Jmenovité napětí V = 14,4 14,4 18 18 Otáčky naprázdno – Nastavení1 min

0–2800 0–2800 0–2800 0–2800 Počet rázů Čeština | 111 Bosch Power Tools 1 609 92A 4PU | (16.10.2018)112 | Čeština 1 609 92A 4PU | (16.10.2018) Bosch Power Tools Akumulátorový rázový utahovák

0–3200 0–3200 0–3200 0–3200 Max. krouticí moment: tuhý šroubový spoj podle ISO5393 Nm 175 175 185 185 Ø strojních šroubů mm M6–M16 M6–M16 M6–M16 M6–M16 Upínání nástroje ■ ½" ■ ½" ■ ½" ■ ½" Hmotnost podle EPTA- Procedure 01:2014 kg 1,4–1,7 1,2–1,4 1,5–2,0 1,3–1,7 Akumulátorový rázový utahovák

GDX 14,4 V-EC GDX 18 V-EC

Číslo zboží 3 601 JB9 0.. 3 601 JB9 0.. 3 601 JB9 1.. 3 601 JB9 1.. sakumulátorem „premium“ „compact“ „premium“ „compact“ Jmenovité napětí V = 14,4 14,4 18 18 Otáčky naprázdno – Nastavení1 min

0–2800 0–2800 0–2800 0–2800 Počet rázů – Nastavení1 min

0–3200 0–3200 0–3200 0–3200 Max. krouticí moment: tuhý šroubový spoj podle ISO5393 – ¼" vnitřní šestihran Nm 160 160 170 170 – ■ ½" Nm 175 175 185 185 Ø strojních šroubů mm M6–M16 M6–M16 M6–M16 M6–M16 Upínání nástroje ¼" vnitřní šestihran/■ ½" ¼" vnitřní šestihran/■ ½" ¼" vnitřní šestihran/■ ½" ¼" vnitřní šestihran/■ ½" Hmotnost podle EPTA- Procedure 01:2014 kg 1,4–1,6 1,2–1,4 1,4–1,9 1,3–1,7 Akumulátor GDR 14,4 V-EC GDS 14,4 V-EC GDX 14,4 V-EC GDR 18 V-EC GDS 18 V-EC GDX 18 V-EC Dovolená teplota prostředí – při nabíjení °C 0 až +45 0 až +45 – při provozu

°C −20 až +50 −20 až +50 – při skladování °C –20 až +60 –20 až +60 Doporučené akumulátory GBA 14,4Vx,xAhM–. GBA 18Vx,xAhM–. A) Omezený výkon při teplotách <0°C Informace ohluku avibracích Hodnoty hlučnosti zjištěny podle EN62841-2-2. Hladina hluku elektronářadí stanovená za použití váhového filtruA činí typicky: hladina akustického tlaku 95dB(A); hladina akustického výkonu 106dB(A). Nejistota K=3dB.Noste chrániče sluchu! Celkové hodnoty vibrací a

(součet vektorů tří os) anejistotaK zjištěné podle EN62841-2-2: Utahování šroubů amatic omaximální přípustné velikosti:

Úroveň vibrací aúroveň hluku, které jsou uvedené vtěchto pokynech, byly změřeny pomocí normované měřicí metody podle EN 62841 alze je použít pro vzájemné porovnání elektronářadí. Hodí se ipro předběžný odhad zatížení vibracemi ahlukem. Uvedená úroveň vibrací aúroveň hluku reprezentuje hlavní použití elektronářadí. Pokud se ovšem bude elektronářadí používat pro jiné práce, sjinými nástroji nebo snedostatečnou údržbou, může se úroveň hluku aúroveň vibrací lišit. To může zatížení vibracemi ahlukem po celou pracovní dobu zřetelně zvýšit. Pro přesný odhad zatížení vibracemi ahlukem by měly být zohledněny idoby, kdy je nářadí vypnuté nebo sice běží, ale fakticky se nepoužívá. To může zatížení vibracemi ahlukem po celou pracovní dobu výrazně snížit. Stanovte dodatečná bezpečnostní opatření kochraně obsluhy před účinky vibrací, jako je např. údržba elektronářadí anástrojů, udržování teplých rukou, organizace pracovních procesů. Montáž u Před každou prací na elektronářadí (např. údržba, výměna nástrojů) apři jeho přepravě auskladnění vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění. Nabíjení akumulátoru u Používejte pouze nabíječky uvedené na straně příslušenství. Jen tyto nabíječky jsou přizpůsobené pro lithium-iontový akumulátor používaný svaším elektronářadím. Upozornění: Akumulátor se dodává částečně nabitý. Aby byl zaručen plný výkon akumulátoru, před prvním použitím akumulátor úplně nabijte vnabíječce. Lithium-iontový akumulátor lze nabíjet kdykoli, aniž by se tím zkrátila životnost. Přerušení procesu nabíjení nepoškozuje akumulátor. Lithium-iontový akumulátor je díky „Electronic Cell Protection (ECP)“ chráněný proti hlubokému vybití. Při vybitém akumulátoru ochranná funkce vypne elektrické nářadí: Nástroj se již nepohybuje. u Po automatickém vypnutí elektronářadí už nestiskávejte vypínač. Akumulátor se může poškodit. Dodržujte pokyny pro likvidaci. Vyjmutí akumulátoru Akumulátor (4) je opatřený dvěma stupni zajištění, které mají zabránit vypadnutí akumulátoru při neúmyslném stisknutí odjišťovacího tlačítka (5). Pokud je akumulátor nasazený do elektronářadí, je držen ve své poloze pružinou. Pro vyjmutí akumulátoru (4) stiskněte odjišťovací tlačítko (5) aakumulátor vytáhněte směrem nahoru zelektronářadí. Nepoužívejte přitom násilí. Výměna nástroje u Před každou prací na elektronářadí (např. údržba, výměna nástrojů) apři jeho přepravě auskladnění vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění. u Pravidelně čistěte vzduchovou ventilaci elektronářadí. Ventilátor motoru může vtahovat prach do krytu anadměrným nahromaděním kovového prachu může vzniknout nebezpečí úrazu elektrickým proudem. GDR14,4V-EC/GDR18V-EC/GDX14,4V-EC/GDX18V- EC: Nasazení nástroje Vytáhněte zajišťovací objímku (2) dopředu, nasaďte nástroj až na doraz do upínání nástroje (1) azajišťovací objímku (2) opět uvolněte, aby se nástroj zaaretoval. Šroubovací bity (16) můžete nasadit pomocí univerzálního držáku bitů skulovou západkou (15). Vyjmutí nástroje Vytáhněte zajišťovací objímku (2) dopředu avyjměte nástroj. GDS14,4V-EC/GDS18V-EC/GDX14,4V-EC/GDX18V- EC: u Při nasazování nástroje dbejte na to, aby spolehlivě seděl na upínání nástroje. Pokud není nástroj bezpečně spojený supínáním nástroje, může se během šroubování uvolnit. Nasaďte nástroj (17) na čtyřhran upínání nástroje (1). Na základě systému sedí nástroj (17) na upínání nástroje (1) smírnou vůlí; nemá to žádný vliv na funkci abezpečnost. GDX14,4V-EC/GDX18V-EC: Některé nástroje (např.oboustranné bity) nelze do nástrojového držáku bezpečně upevnit. Provoz Funkce Upínání nástroje (1) snástrojem je poháněné elektromotorem přes převodovku arázový mechanismus. Pracovní proces se dělí na dvě fáze: šroubování autahování (rázový mechanismus vakci). Čeština | 113 Bosch Power Tools 1 609 92A 4PU | (16.10.2018)114 | Čeština 1 609 92A 4PU | (16.10.2018) Bosch Power Tools Rázový mechanizmus nasadí, jakmile šroubový spoj běží ztuha amotor je tudíž zatížený. Rázový mechanizmus přeměňuje sílu motoru na rovnoměrné točivé údery. Při povolování šroubů nebo matic probíhá tento proces obráceně. Uvedení do provozu Nasazení akumulátoru u Používejte pouze originální lithium-iontové akumulátory Bosch snapětím uvedeným na typovém štítku vašeho elektronářadí. Používání jiných akumulátorů může vést ke zraněním aknebezpečí požáru. Nastavte přepínač směru otáčení (9) do prostřední polohy, aby bylo elektronářadí chráněné proti neúmyslnému zapnutí. Zasuňte nabitý akumulátor (4) zepředu do paty elektronářadí tak, aby byl akumulátor bezpečně zajištěný. Nastavení směru otáčení (viz obrázek D) Pomocí přepínače směru otáčení (9) můžete změnit směr otáčení elektronářadí. Při stisknutém vypínači (10) to ale není možné. Chod vpravo: Pro zašroubování šroubů autahování matic stiskněte přepínač směru otáčení (9) až na doraz doleva. Chod vlevo: Pro povolování, resp. vyšroubování šroubů amatic stiskněte přepínač směru otáčení (9) až na doraz doprava. Zapnutí avypnutí Pro zapnutí elektronářadí stiskněte vypínač (10) adržte ho stisknutý. Pro vypnutí elektronářadí vypínač (10) uvolněte. Nastavení otáček Otáčky zapnutého elektronářadí můžete plynule regulovat tím, jak moc stisknete vypínač (10). Mírným stisknutím vypínače (10) dosáhnete nízkých otáček. Srostoucím tlakem se počet otáček zvyšuje. Předvolba otáček/příklepů Tlačítkem (6) můžete ve třech stupních předvolit potřebné otáčky/ potřebný počet rázů. Stiskněte tlačítko (6) tolikrát, dokud není na ukazateli otáček (7) signalizováno požadované nastavení. Zvolené nastavení se uloží. Potřebné otáčky/rázy jsou závislé na materiálu apracovních podmínkách alze je zjistit praktickými zkouškami. Zapnutí/vypnutí osvětlení „PowerLight“ Pro zapnutí osvětlení (11) stiskněte tlačítko (8). Pro vypnutí osvětlení (11) znovu stiskněte tlačítko (8). Pracovní pokyny u Elektronářadí nasazujte na matici/šroub pouze vypnuté. Otáčející se nástroje mohou sklouznout. Utahovací moment je závislý na době rázů. Maximální dosažený utahovací moment je výsledkem součtu všech jednotlivých utahovacích momentů dosažených pomocí rázů. Maximální utahovací moment je dosažen po době rázů 6–10sekund. Po této době se utahovací moment zvyšuje jen minimálně. Dobu rázů je třeba zjistit pro každý potřebný utahovací moment. Skutečně dosažený utahovací moment je třeba neustále kontrolovat pomocí momentového klíče. Tuhé, pružné aměkké šroubové spoje Když se při pokusu změří utahovací momenty dosažené při sledu rázů azaznamenají se do diagramu, získáme křivku průběhu utahovacího momentu. Výška křivky odpovídá maximálně dosaženému utahovacímu momentu, strmost ukazuje, vkteré chvíli ho bylo dosaženo. Průběh utahovacího momentu závisí na následujících faktorech: – Pevnost šroubů/matic – Druh podkladu (podložka, talířová pružina, těsnění) – Pevnost sešroubovaných materiálů – Mazací poměry na šroubovém spoji Adekvátně vyplývají následující případy použití: – Tuhý šroubový spoj se používá ušroubových spojů kovu na kov při použití podložek. Po relativně krátké době rázů je dosaženo maximálního utahovacího momentu (strmý průběh charakteristiky). Zbytečně dlouhá doba rázů jen škodí nářadí. – Pružný šroubový spoj se používá ušroubových spojů kovu na kov, ale při použití pružných podložek, talířových pružin, čepů nebo šroubů/matic skuželovým usazením apři použití prodloužení. – Měkký šroubový spoj se používá ušroubových spojů např. kovu na dřevo nebo při použití olověných či fíbrových podložek. Upružného, resp. měkkého šroubového spoje je maximální utahovací moment nižší než utuhého šroubového spoje. Rovněž je zapotřebí výrazně delší doba rázů. Orientační hodnoty pro maximální utahovací momenty šroubů Údaje vNm, vypočítané zplochy jádra šroubu; využití meze kluzu 90% (při součiniteli tření μ celk =0,12). Pro kontrolu neustále kontrolujte utahovací moment momentovým klíčem. Třídy pevnosti podle DIN267 Standardní šrouby Vysokopevnostní šrouby

(16) Skrutkovací hrot

(17) Pracovný nástroj (napr. skrutkovací nadstavec)

Vecné číslo 3 601 JB9 5.. 3 601 JB9 5.. 3 601 JB9 5.. 3 601 JB9 5.. sakumulátorom „premium“ „compact“ „premium“ „compact“ Menovité napätie V = 14,4 14,4 18 18Akumulátorový impulzový skrutkovač

EU prohlášení oshodě Prohlašujeme na výhradní zodpovědnost, že uvedený výrobek splňuje všech- na příslušná ustanovení níže uvedených směrnic anařízení aje vsouladu snás- ledujícími normami: Technicke podklady u: * Akumulátorovy

utahovák Objednací číslo
