NÁVOD K OBSLUZE GDR 12V110 Professional BOSCH

(14) Univerzální držák bitů

Zobrazené nebo popsané příslušenství nepatří kstandardnímu obsahu dodávky. Kompletní příslušenství naleznete vnašem programu příslušenství. Technické údaje Akumulátorový rázový utahovák GDR 12V-110 GDS 12V-115 Číslo zboží 3 601 JE0 0.. 3 601 JE0 1.. Jmenovité napětí V = 12 12 Otáčky naprázdno min

0–2 600 0–2 600 Počet rázů – – – Nastavení1 min

0–3100 0–3100 Max. krouticí moment: tuhý šroubový spoj podle ISO5393 Nm 110 115 Ø strojních šroubů mm M4–M12 M4–M12 Max. Ø šroubů mm 8 8 Upínání nástroje ¼" vnitřní šestihran ∎ 3/8" Hmotnost podle EPTA-Procedure 01:2014 kg 0,92–1,2 0,91–1,2 Dovolená teplota prostředí – při nabíjení °C 0 až +45 0 až +45 – při provozu

apři skladování °C −20 až +50 −20 až +50 Doporučené akumulátory GBA 12 V... GBA 10.8V.. GBA 12 V... GBA 10.8V.. Doporučené nabíječky GAL 12 V.. CV AL 11..CV

AL 11..CVAkumulátorový rázový utahovák GDR 12V-110 GDS 12V-115 GAL 12V-.. GAX 18V-30 GAL 12V-.. GAX 18V-30 A) Omezený výkon při teplotách <0°C Informace ohluku avibracích Hodnoty hlučnosti zjištěné podle EN 62841-2-2. Hladina hluku elektrického nářadí stanovená za použití váhového filtruA činí typicky: hladina akustického tlaku 87dB(A); hladina akustického výkonu 98dB(A). Nejistota K=3dB. Noste chrániče sluchu! Celkové hodnoty vibrací a

(součet vektorů tří os) anejistotaK zjištěné podle EN 62841-2-2: Utahování šroubů amatic maximální přípustné velikosti:

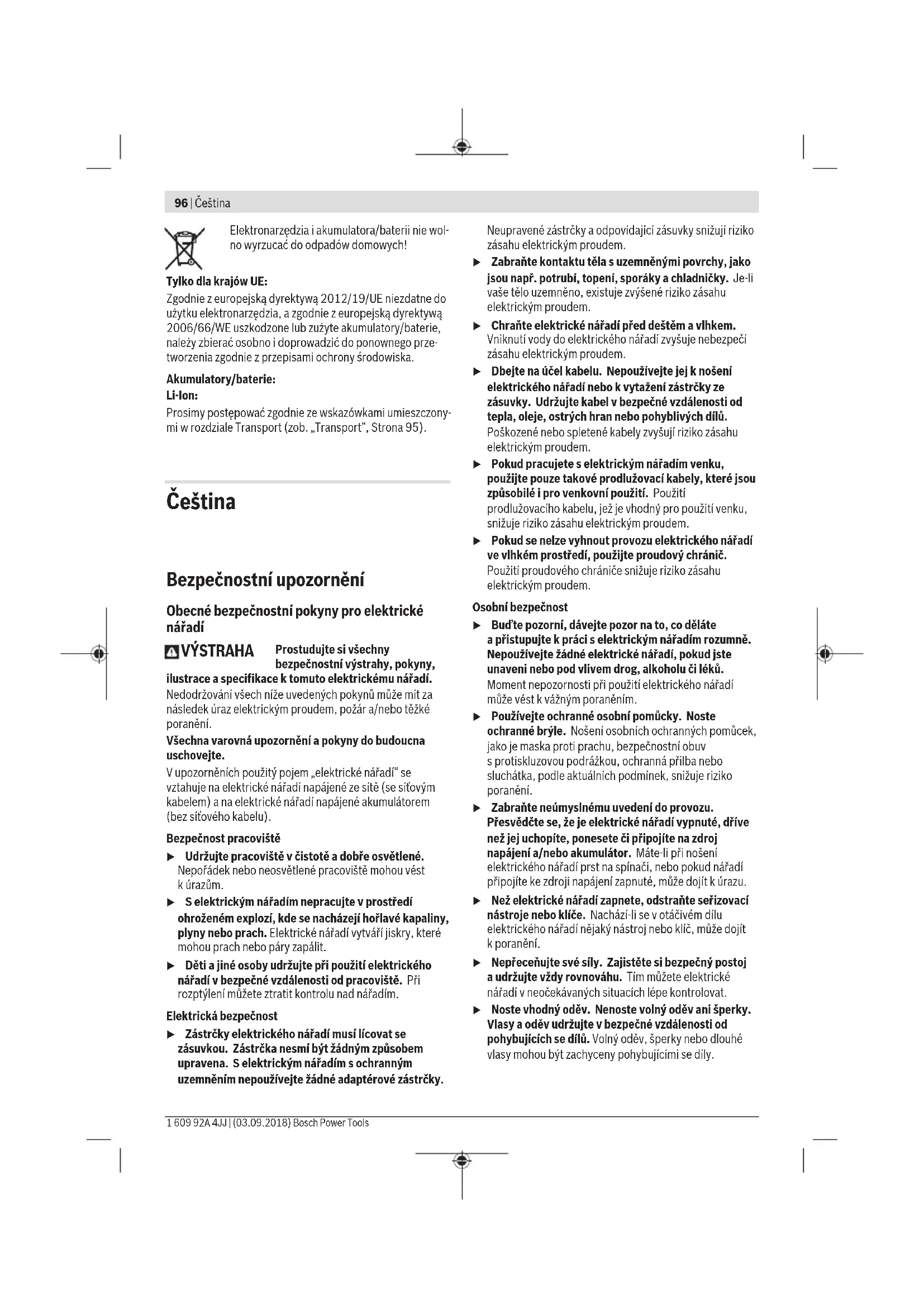

Úroveň vibrací aúroveň hluku, které jsou uvedené vtěchto pokynech, byly změřeny pomocí normované měřicí metody podle EN 62841 alze je použít pro vzájemné porovnání elektronářadí. Hodí se ipro předběžný odhad zatížení vibracemi ahlukem. Uvedená úroveň vibrací aúroveň hluku reprezentuje hlavní použití elektronářadí. Pokud se ovšem bude elektronářadí používat pro jiné práce, sjinými nástroji nebo snedostatečnou údržbou, může se úroveň hluku aúroveň vibrací lišit. To může zatížení vibracemi ahlukem po celou pracovní dobu zřetelně zvýšit. Pro přesný odhad zatížení vibracemi ahlukem by měly být zohledněny idoby, kdy je nářadí vypnuté nebo sice běží, ale fakticky se nepoužívá. To může zatížení vibracemi ahlukem po celou pracovní dobu výrazně snížit. Stanovte dodatečná bezpečnostní opatření kochraně obsluhy před účinky vibrací, jako je např. údržba elektronářadí anástrojů, udržování teplých rukou, organizace pracovních procesů. Montáž u Před každou prací na elektronářadí (např. údržba, výměna nástrojů) apři jeho přepravě auskladnění vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění. Nabíjení akumulátoru u Používejte pouze nabíječky uvedené na straně příslušenství. Jen tyto nabíječky jsou přizpůsobené pro lithium-iontový akumulátor používaný svaším elektronářadím. Upozornění: Akumulátor se dodává částečně nabitý. Aby byl zaručen plný výkon akumulátoru, před prvním použitím akumulátor úplně nabijte vnabíječce. Lithium-iontový akumulátor lze nabíjet kdykoli, aniž by se tím zkrátila životnost. Přerušení procesu nabíjení nepoškozuje akumulátor. Lithium-iontový akumulátor je díky „Electronic Cell Protection (ECP)“ chráněný proti hlubokému vybití. Při vybitém akumulátoru ochranná funkce vypne elektrické nářadí: Nástroj se již nepohybuje. u Po automatickém vypnutí elektronářadí už nestiskávejte vypínač. Akumulátor se může poškodit. Pro vyjmutí akumulátoru (8) stiskněte odjišťovací tlačítko (7) aakumulátor vytáhněte směrem nahoru zelektronářadí. Nepoužívejte přitom násilí. Vyjmutí akumulátoru (viz obrázek A) Pro vyjmutí akumulátoru (8) stiskněte odjišťovací tlačítko (7) aakumulátor vytáhněte směrem nahoru zelektronářadí. Nepoužívejte přitom násilí. Výměna nástroje u Před každou prací na elektronářadí (např. údržba, výměna nástrojů) apři jeho přepravě auskladnění vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění. u Pravidelně čistěte vzduchovou ventilaci elektronářadí. Ventilátor motoru může vtahovat prach do krytu anadměrným nahromaděním kovového prachu může vzniknout nebezpečí úrazu elektrickým proudem. GDR 12V-110: Nasazení nástroje (viz obrázek B) Vytáhněte zajišťovací objímku (2) dopředu, nasaďte nástroj až na doraz do upínání nástroje (1) azajišťovací objímku (2) opět uvolněte, aby se nástroj zaaretoval. Šroubovací bity (15) můžete nasadit pomocí univerzálního držáku bitů skulovou západkou (14). Vyjmutí nástroje Vytáhněte zajišťovací objímku (2) dopředu avyjměte nástroj. GDS 12V-115: (viz obrázek C) u Při nasazování nástroje dbejte na to, aby spolehlivě seděl na upínání nástroje. Pokud není nástroj bezpečně spojený supínáním nástroje, může se během šroubování uvolnit. Nasaďte nástroj (16) na čtyřhran upínání nástroje (1). Na základě systému sedí nástroj (16) na upínání nástroje (1) smírnou vůli; nemá to žádný vliv na funkci abezpečnost. Provoz Funkce Upínání nástroje (1) snástrojem je poháněné elektromotorem přes převodovku arázový mechanismus. Pracovní proces se dělí na dvě fáze: šroubování autahování Čeština | 99 Bosch Power Tools 1 609 92A 4JJ | (03.09.2018)100 | Čeština 1 609 92A 4JJ | (03.09.2018) Bosch Power Tools (rázový mechanismus vakci). Rázový mechanismus se spustí, jakmile jde šroubový spoj ztuha, amotor je tudíž zatížený. Rázový mechanismus přeměňuje sílu motoru na rovnoměrné točivé rázy. Při povolování šroubů nebo matic probíhá tento proces obráceně. Uvedení do provozu Nasazení akumulátoru Nastavte přepínač směru otáčení (9) doprostřed, abyste zabránili neúmyslnému zapnutí. Nabitý akumulátor (8) vložte do rukojeti, až citelně zapadne anebude zrukojeti vyčnívat. Nastavení směru otáčení (viz obrázek D) Pomocí přepínače směru otáčení (9) můžete změnit směr otáčení elektronářadí. Při stisknutém vypínači (10) to ale není možné. Chod vpravo: Pro zašroubování šroubů autahování matic stiskněte přepínač směru otáčení (9) až na doraz doleva. Chod vlevo: Pro povolování, resp. vyšroubování šroubů amatic stiskněte přepínač směru otáčení (9) až na doraz doprava. Zapnutí avypnutí Pro zapnutí elektronářadí stiskněte vypínač (10) adržte ho stisknutý. Světlo (3) svítí při mírně nebo úplně stisknutém vypínači (10) aumožňuje osvětlení pracovního prostoru při nepříznivých světelných podmínkách. Pro vypnutí elektronářadí vypínač (10) uvolněte. Nastavení otáček Otáčky zapnutého elektronářadí můžete plynule regulovat tím, jak moc stisknete vypínač (10). Mírným stisknutím vypínače (10) dosáhnete nízkých otáček. Srostoucím tlakem se počet otáček zvyšuje. Předvolba otáček/rázů Tlačítkem (6) můžete ve dvou stupních předvolit potřebné otáčky/ potřebný počet rázů. Stiskněte tlačítko (6) tolikrát, dokud není na ukazateli otáček (5) signalizováno požadované nastavení. Zvolené nastavení se uloží. Potřebné otáčky/rázy jsou závislé na materiálu apracovních podmínkách alze je zjistit praktickými zkouškami. Zapnutí/vypnutí osvětlení „PowerLight“ Pro zapnutí osvětlení (3) stiskněte tlačítko (4). Pro vypnutí osvětlení (3) znovu stiskněte tlačítko (4). Ukazatel stavu nabití akumulátoru Ukazatel stavu nabití akumulátoru (11) ukáže při napůl nebo úplně stisknutém vypínači (10) na několik sekund stav nabití akumulátoru askládá se ze tří zelených LED. LED Kapacita Trvale svítí 3 zelené ≥ 2/3 Trvale svítí 2 zelené ≥ 1/3 Trvale svítí 1 zelená < 1/3 Bliká 1 zelená rezerva Ochrana proti přetížení závislá na teplotě Pokud se nářadí používá vsouladu surčeným účelem, nemůže dojít kjeho přetížení. Při příliš velkém zatížení nebo překročení přípustné teploty akumulátoru elektronika vypne elektronářadí, dokud nebude opět vrozmezí optimální provozní teploty. Pracovní pokyny u Elektronářadí nasazujte na matici/šroub pouze vypnuté. Otáčející se nástroje mohou sklouznout. Utahovací moment je závislý na době rázů. Maximální dosažený utahovací moment je výsledkem součtu všech jednotlivých utahovacích momentů dosažených pomocí rázů. Maximální utahovací moment je dosažen po době rázů 6–10sekund. Po této době se utahovací moment zvyšuje jen minimálně. Dobu rázů je třeba zjistit pro každý potřebný utahovací moment. Skutečně dosažený utahovací moment je třeba neustále kontrolovat pomocí momentového klíče. Tuhé, pružné aměkké šroubové spoje Když se při pokusu změří utahovací momenty dosažené při sledu rázů azaznamenají se do diagramu, získáme křivku průběhu utahovacího momentu. Výška křivky odpovídá maximálně dosaženému utahovacího momentu, strmost ukazuje, vkteré chvíli ho bylo dosaženo. Průběh utahovacího momentu závisí na následujících faktorech: – Pevnost šroubů/matic – Druh podkladu (podložka, talířová pružina, těsnění) – Pevnost sešroubovaných materiálů – Mazací poměry na šroubovém spoji Adekvátně vyplývají následující případy použití: – Tuhý šroubový spoj se používá ušroubových spojů kovu na kov při použití podložek. Po relativně krátké době rázů je dosaženo maximálního utahovacího momentu (strmý průběh charakteristiky). Zbytečně dlouhá doba rázů jen škodí nářadí. – Pružný šroubový spoj se používá ušroubových spojů kovu na kov, ale při použití pružných podložek, talířových pružin, čepů nebo šroubů/matic skuželovým usazením apři použití prodloužení. – Měkký šroubový spoj se používá ušroubových spojů např. kovu na dřevo nebo při použití olověných či fíbrových podložek. Upružného, resp. měkkého šroubového spoje je maximální utahovací moment nižší než utuhého šroubového spoje. Rovněž je zapotřebí výrazně delší doba rázů. Orientační hodnoty pro maximální utahovací momenty šroubů Údaje vNm, vypočítané zplochy jádra šroubu; využití meze kluzu 90% (při součiniteli tření μ celk =0,12). Pro kontrolu neustále kontrolujte utahovací moment momentovým klíčem.Třídy pevnosti podle DIN267 Standardní šrouby Vysokopevnostní šrouby

(15) Skrutkovací hrot

(16) Pracovný nástroj (napr. skrutkovací nadstavec)

EU prohlášení oshodě Prohlašujeme na výhradní zodpovědnost, že uvedený výrobek splňuje všech- na příslušná ustanovení níže uvedených směrnic anařízení aje vsouladu snás- ledujícími normami: Technicke podklady u: * Akumulátorový rázový šroubovák Objednací číslo
