РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GDR 12V110 Professional BOSCH

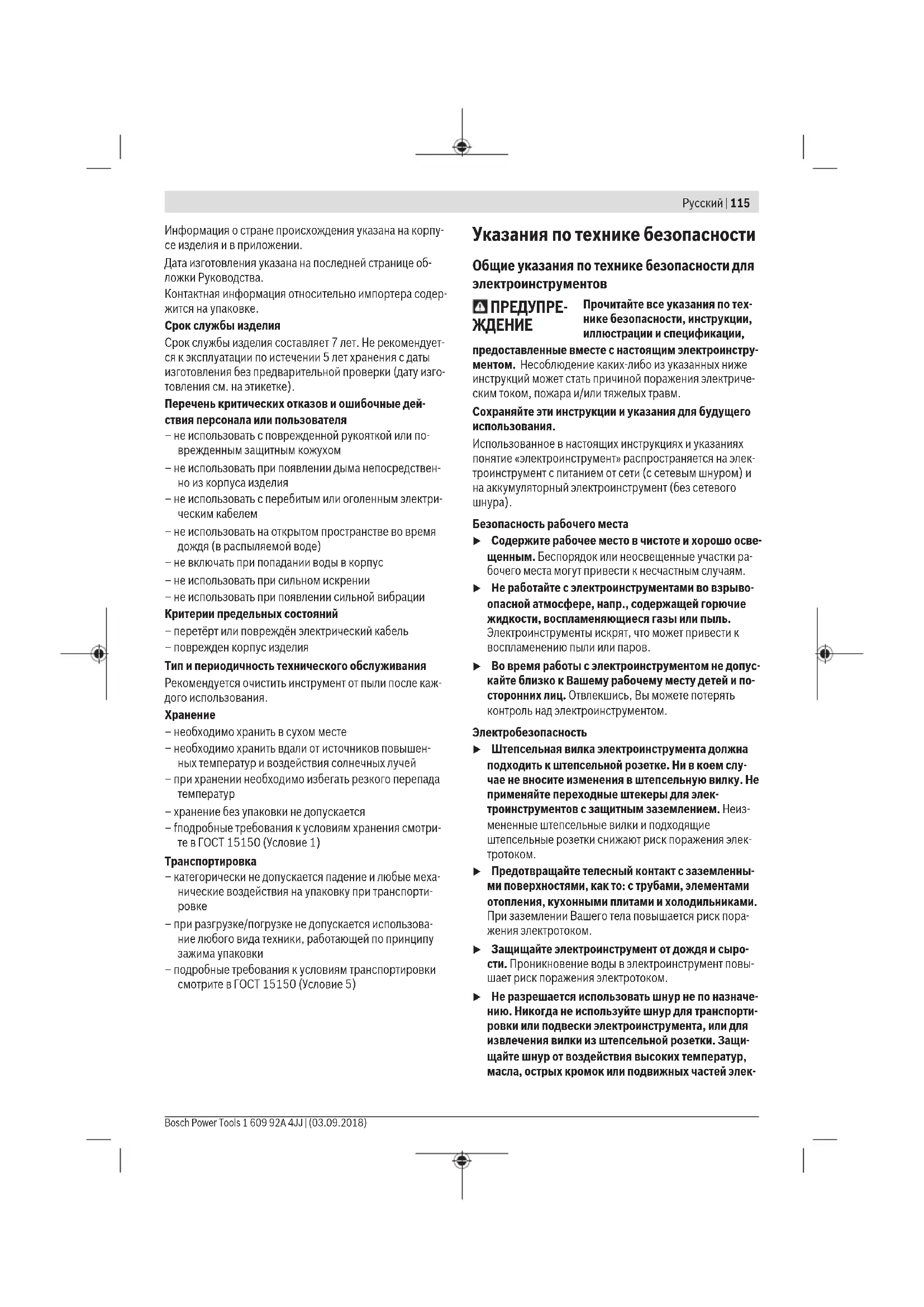

Toлько для стран Евразийского экономического союза (Таможенного союза) В состав эксплуатационных документов, предусмотрен- ных изготовителем для продукции, могут входить настоя- щее руководство по эксплуатации, а также приложения. Информация о подтверждении соответствия содержится в приложении.Информация о стране происхождения указана на корпу- се изделия и в приложении. Дата изготовления указана на последней странице об- ложки Руководства. Контактная информация относительно импортера содер- жится на упаковке. Срок службы изделия Срок службы изделия составляет 7 лет. Не рекомендует- ся к эксплуатации по истечении 5 лет хранения с даты изготовления без предварительной проверки (дату изго- товления см. на этикетке). Перечень критических отказов и ошибочные дей- ствия персонала или пользователя – не использовать с поврежденной рукояткой или по- врежденным защитным кожухом – не использовать при появлении дыма непосредствен- но из корпуса изделия – не использовать с перебитым или оголенным электри- ческим кабелем – не использовать на открытом пространстве во время дождя (в распыляемой воде) – не включать при попадании воды в корпус – не использовать при сильном искрении – не использовать при появлении сильной вибрации Критерии предельных состояний – перетёрт или повреждён электрический кабель – поврежден корпус изделия Тип и периодичность технического обслуживания Рекомендуется очистить инструмент от пыли после каж- дого использования.

– необходимо хранить в сухом месте – необходимо хранить вдали от источников повышен- ных температур и воздействия солнечных лучей – при хранении необходимо избегать резкого перепада

– хранение без упаковки не допускается – fподробные требования к условиям хранения смотри- те в ГОСТ 15150 (Условие 1) Транспортировка – категорически не допускается падение и любые меха- нические воздействия на упаковку при транспорти-

– при разгрузке/погрузке не допускается использова- ние любого вида техники, работающей по принципу зажима упаковки – подробные требования к условиям транспортировки смотрите в ГОСТ 15150 (Условие 5) Указания по технике безопасности Общие указания по технике безопасности для электроинструментов

Прочитайте все указания по тех- нике безопасности, инструкции, иллюстрации и спецификации, предоставленные вместе с настоящим электроинстру- ментом. Несоблюдение каких-либо из указанных ниже инструкций может стать причиной поражения электриче- ским током, пожара и/или тяжелых травм. Сохраняйте эти инструкции и указания для будущего использования. Использованное в настоящих инструкциях и указаниях понятие «электроинструмент» распространяется на элек- троинструмент с питанием от сети (с сетевым шнуром) и на аккумуляторный электроинструмент (без сетевого

Безопасность рабочего места u Содержите рабочее место в чистоте и хорошо осве- щенным. Беспорядок или неосвещенные участки ра- бочего места могут привести к несчастным случаям. u Не работайте с электроинструментами во взрыво- опасной атмосфере, напр., содержащей горючие жидкости, воспламеняющиеся газы или пыль. Электроинструменты искрят, что может привести к воспламенению пыли или паров. u Во время работы с электроинструментом не допус- кайте близко к Вашему рабочему месту детей и по- сторонних лиц. Отвлекшись, Вы можете потерять контроль над электроинструментом. Электробезопасность u Штепсельная вилка электроинструмента должна подходить к штепсельной розетке. Ни в коем слу- чае не вносите изменения в штепсельную вилку. Не применяйте переходные штекеры для элек- троинструментов с защитным заземлением. Неиз- мененные штепсельные вилки и подходящие штепсельные розетки снижают риск поражения элек-

u Предотвращайте телесный контакт с заземленны- ми поверхностями, как то: с трубами, элементами отопления, кухонными плитами и холодильниками. При заземлении Вашего тела повышается риск пора- жения электротоком. u Защищайте электроинструмент от дождя и сыро- сти. Проникновение воды в электроинструмент повы- шает риск поражения электротоком. u Не разрешается использовать шнур не по назначе- нию. Никогда не используйте шнур для транспорти- ровки или подвески электроинструмента, или для извлечения вилки из штепсельной розетки. Защи- щайте шнур от воздействия высоких температур, масла, острых кромок или подвижных частей элек- Русский | 115 Bosch Power Tools 1 609 92A 4JJ | (03.09.2018)116 | Русский 1 609 92A 4JJ | (03.09.2018) Bosch Power Tools троинструмента. Поврежденный или спутанный шнур повышает риск поражения электротоком. u При работе с электроинструментом под открытым небом применяйте пригодные для этого кабели- удлинители. Применение пригодного для работы под открытым небом кабеля-удлинителя снижает риск по- ражения электротоком. u Если невозможно избежать применения элек- троинструмента в сыром помещении, подключайте электроинструмент через устройство защитного от- ключения. Применение устройства защитного отклю- чения снижает риск электрического поражения. Безопасность людей u Будьте внимательны, следите за тем, что делаете, и продуманно начинайте работу с электроинструмен- том. Не пользуйтесь электроинструментом в уста- лом состоянии или под воздействием наркотиков, алкоголя или лекарственных средств. Один момент невнимательности при работе с электроинструментом может привести к серьезным травмам. u Применяйте средства индивидуальной защиты. Всегда носите защитные очки. Использование средств индивидуальной защиты, как то: защитной маски, обуви на нескользящей подошве, защитного шлема или средств защиты органов слуха, в зависимо- сти от вида работы с электроинструментом снижает риск получения травм. u Предотвращайте непреднамеренное включение электроинструмента. Перед тем как подключить электроинструмент к сети и/или к аккумулятору, поднять или переносить электроинструмент, убе- дитесь, что он выключен. Удержание пальца на вы- ключателе при транспортировке электроинструмента и подключение к сети питания включенного элек- троинструмента чревато несчастными случаями. u Убирайте установочный инструмент или гаечные ключи до включения электроинструмента. Инстру- мент или ключ, находящийся во вращающейся части электроинструмента, может привести к травмам. u Не принимайте неестественное положение корпуса тела. Всегда занимайте устойчивое положение и сохраняйте равновесие. Благодаря этому Вы можете лучше контролировать электроинструмент в неожи- данных ситуациях. u Носите подходящую рабочую одежду. Не носите широкую одежду и украшения. Держите волосы и одежду вдали от подвижных деталей. Широкая оде- жда, украшения или длинные волосы могут быть за- тянуты вращающимися частями. u При наличии возможности установки пылеотсасы- вающих и пылесборных устройств проверяйте их присоединение и правильное использование. При- менение пылеотсоса может снизить опасность, созда- ваемую пылью. u Хорошее знание электроинструментов, полученное в результате частого их использования, не должно приводить к самоуверенности и игнорированию техники безопасности обращения с электроинстру- ментами. Одно небрежное действие за долю секунды может привести к серьезным травмам. u ВНИМАНИЕ! В случае возникновения перебоя в рабо- те электроинструмента вследствие полного или ча- стичного прекращения энергоснабжения или повре- ждения цепи управления энергоснабжением устано- вите выключатель в положение Выкл., убедившись, что он не заблокирован (при его наличии). Отключите сетевую вилку от розетки или отсоедините съёмный аккумулятор. Этим предотвращается неконтролируе- мый повторный запуск. Применение электроинструмента и обращение с ним u Не перегружайте электроинструмент. Используйте для работы соответствующий специальный элек- троинструмент. С подходящим электроинструментом Вы работаете лучше и надежнее в указанном диапазо- не мощности. u Не работайте с электроинструментом при неис- правном выключателе. Электроинструмент, который не поддается включению или выключению, опасен и должен быть отремонтирован. u Перед тем как настраивать электроинструмент, за- менять принадлежности или убирать элек- троинструмент на хранение, отключите штепсель- ную вилку от розетки сети и/или выньте, если это возможно, аккумулятор. Эта мера предосторожно- сти предотвращает непреднамеренное включение электроинструмента. u Храните электроинструменты в недоступном для детей месте. Не разрешайте пользоваться элек- троинструментом лицам, которые не знакомы с ним или не читали настоящих инструкций. Элек- троинструменты опасны в руках неопытных лиц. u Тщательно ухаживайте за электроинструментом и принадлежностями. Проверяйте безупречную функцию и ход движущихся частей электроинстру- мента, отсутствие поломок или повреждений, отри- цательно влияющих на функцию электроинстру- мента. Поврежденные части должны быть отре- монтированы до использования электроинстру- мента. Плохое обслуживание электроинструментов является причиной большого числа несчастных случа-

u Держите режущий инструмент в заточенном и чи- стом состоянии. Заботливо ухоженные режущие инструменты с острыми режущими кромками реже за- клиниваются и их легче вести. u Применяйте электроинструмент, принадлежности, рабочие инструменты и т. п. в соответствии с насто- ящими инструкциями. Учитывайте при этом рабо- чие условия и выполняемую работу. Использование электроинструментов для непредусмотренных работ может привести к опасным ситуациям.u Держите ручки и поверхности захвата сухими и чи- стыми, следите чтобы на них чтобы на них не было жидкой или консистентной смазки. Скользкие руч- ки и поверхности захвата препятствуют безопасному обращению с инструментом и не дают надежно контролировать его в непредвиденных ситуациях. Применение и обслуживание аккумуляторного инструмента u Заряжайте аккумуляторы только в зарядных устройствах, рекомендуемых изготовителем. За- рядное устройство, предусмотренное для определен- ного вида аккумуляторов, может привести к пожарной опасности при использовании его с другими аккумуля-

u Применяйте в электроинструментах только преду- смотренные для этого аккумуляторы. Использова- ние других аккумуляторов может привести к травмам и пожарной опасности. u Защищайте неиспользуемый аккумулятор от кан- целярских скрепок, монет, ключей, гвоздей, вин- тов и других маленьких металлических предметов, которые могут закоротить полюса. Короткое замы- кание полюсов аккумулятора может привести к ожо- гам или пожару. u При неправильном использовании из аккумулятора может потечь жидкость. Избегайте соприкоснове- ния с ней. При случайном контакте промойте соот- ветствующее место водой. Если эта жидкость попа- дет в глаза, то дополнительно обратитесь к врачу. Вытекающая аккумуляторная жидкость может приве- сти к раздражению кожи или к ожогам. u Не используйте поврежденные или измененные ак- кумуляторы или инструменты. Поврежденные или измененные аккумуляторы могут повести себя не- предсказуемо, что может привести к возгоранию, взрыву или риску получения травмы. u Не кладите аккумулятор или инструмент в огонь и не подвергайте их воздействию высоких темпера- тур. Огонь или температура выше 130°C могут приве- сти к взрыву. u Выполняйте все инструкции по зарядке и не заря- жайте аккумулятор или инструмент при температу- ре, выходящей за указанный в инструкции диапа- зон. Неправильная зарядка или зарядка при темпера- турах, выходящих за указанный диапазон, могут по- вредить батарею и повысить риск возгорания.

u Ремонт электроинструмента должен выполняться только квалифицированным персоналом и только с применением оригинальных запасных частей. Этим обеспечивается безопасность электроинструмента. u Никогда не обслуживайте поврежденные аккуму- ляторы. Обслуживать аккумуляторы разрешается только производителю или авторизованной сервисной организации. Указания по технике безопасности для шуруповертов u При выполнении работ, при которых шуруп может задеть скрытую электропроводку, держите инстру- мент за изолированные поверхности. Перерезание находящегося под напряжением шнура может заря- дить металлические части электроинструмента и при- вести к удару электрическим током. u Используйте соответствующие металлоискатели для нахождения спрятанных в стене труб или про- водки или обращайтесь за справкой в местное ком- мунальное предприятие. Контакт с электропровод- кой может привести к пожару и поражению электрото- ком. Повреждение газопровода может привести к взрыву. Повреждение водопровода ведет к нанесе- нию материального ущерба. u Крепко держите электроинструмент. При затягива- нии и отпускании винтов/шурупов могут возникать кратковременные высокие реакционные моменты. u Закрепляйте заготовку. Заготовка, установленная в зажимное приспособление или в тиски, удерживается более надежно, чем в Вашей руке. u Выждите полной остановки электроинструмента и только после этого выпускайте его из рук. Рабочий инструмент может заесть, и это может привести к по- тере контроля над электроинструментом. u При повреждении и ненадлежащем использовании аккумулятора может выделиться газ. Обеспечьте приток свежего воздуха и при возникновении жалоб обратитесь к врачу. Газы могут вызвать раздражение дыхательных путей. u Не вскрывайте аккумулятор. При этом возникает опасность короткого замыкания. u Острыми предметами, как напр., гвоздем или от- верткой, а также внешним силовым воздействием можно повредить аккумуляторную батарею. Это может привести к внутреннему короткому замыканию, возгоранию с задымлением, взрыву или перегреву ак- кумуляторной батареи. u Используйте аккумуляторную батарею только в из- делиях изготовителя. Только так аккумулятор защи- щен от опасной перегрузки. Защищайте аккумуляторную батарею от высоких температур, напр., от длительно- го нагревания на солнце, от огня, воды и влаги. Существует опасность взрыва. Описание продукта и услуг Прочтите все указания и инструкции по технике безопасности. Несоблюдение ука- заний по технике безопасности и инструк- ций может привести к поражению электри- ческим током, пожару и/или тяжелым трав-

Русский | 117 Bosch Power Tools 1 609 92A 4JJ | (03.09.2018)118 | Русский 1 609 92A 4JJ | (03.09.2018) Bosch Power Tools Пожалуйста, соблюдайте иллюстрации в начале руко- водства по эксплуатации. Применение по назначению Электроинструмент предназначен для завинчивания и вывинчивания винтов/шурупов, а также для затягивания и отпуска гаек в указанном диапазоне размеров. Изображенные составные части Нумерация представленных компонентов выполнена по изображению на странице с иллюстрациями. (1)

(2) Фиксирующая гильза (3) Светодиод «PowerLight» (4) Кнопка для подсветки «PowerLight» (5) Индикатор числа оборотов (6) Кнопка для электронной настройки числа оборо-

(7) Кнопка разблокировки аккумулятора (8) Аккумулятор (9) Переключатель направления вращения (10) Выключатель (11) Индикатор заряженности аккумуляторной батареи (12) Рукоятка (с изолированной поверхностью) (13) Двойная бита

(14) Универсальный держатель бит-насадок

(16) Рабочий инструмент (например, головка)

(17) Пружинный зажим для пояса

Изображенные или описанные принадлежности не вхо- дят в стандартный объем поставки. Полный ассортимент принадлежностей Вы найдете в нашей программе при- надлежностей. Технические данные Аккумуляторный шуруповерт ударного

Артикульный номер 3 601 JE0 0.. 3 601 JE0 1.. Номинальное напряжение В= 12 12 Число оборотов холостого хода мин

0–1.200 0–1.200 – Настройка2 мин

0–2.600 0–2.600 Число ударов – – – Настройка1 мин

0–3.100 0–3.100 Макс. крутящий момент при работе в жестких материалах по ISO5393 Н·м 110 115 Ø винтов с метрической резьбой мм M4–M12 M4–M12 макс. Ø шурупов мм 8 8 Патрон Внутренний шестигранник

∎ 3/8" Масса согласно EPTA-Procedure 01:2014 кг 0,92–1,2 0,91–1,2 Допустимая температура внешней среды – во время зарядки °C 0... +45 0... +45 – во время эксплуатации

AL 11..CV GAL 12V-.. GAX 18V-30 A) ограниченная мощность при температуре <0 °CДанные по шуму и вибрации Шумовая эмиссия определена в соответствии с EN 62841-2-2. А‑взвешенный уровень шума от электроинструмента со- ставляет обычно: уровень звукового давления 87дБ(А); уровень звуковой мощности 98дБ(А). Погрешность K=3дБ. Используйте средства защиты органов слуха! Суммарная вибрация a

(векторная сумма трех направле- ний) и погрешность K определены в соответствии с EN 62841-2-2: Заворачивание винтов/шурупов и гаек максимально до- пустимого размера: a

Указанные в настоящих инструкциях уровень вибрации и значение шумовой эмиссии измерены по методике изме- рения, прописанной в стандарте EN62841, и могут быть использованы для сравнения электроинструментов. Они также пригодны для предварительной оценки уровня вибрации и шумовой эмиссии. Уровень вибрации и значение шумовой эмиссии указаны для основных видов работы с электроинструментом. Од- нако если электроинструмент будет использован для вы- полнения других работ с применением непредусмотрен- ных изготовителем рабочих инструментов или техниче- ское обслуживание не будет отвечать предписаниям, то значения уровня вибрации и шумовой эмиссии могут быть иными. Это может значительно повысить общий уровень вибрации и общую шумовую эмиссию в течение всей продолжительности работы. Для точной оценки уровня вибрации и шумовой эмиссии в течение определенного временного интервала нужно учитывать также и время, когда инструмент выключен или, хотя и включен, но не находится в работе. Это может значительно сократить уровень вибрации и шумовую эмиссию в пересчете на полное рабочее время. Предусмотрите дополнительные меры безопасности для защиты оператора от воздействия вибрации, например: техническое обслуживание электроинструмента и рабо- чих инструментов, меры по поддержанию рук в тепле, организация технологических процессов.

u До начала работ по техобслуживанию, смене инструмента и т.д., а также при транспортировке и хранении извлекайте аккумулятор из элек- троинструмента. При непреднамеренном включении возникает опасность травмирования. Зарядка аккумулятора u Применяйте только перечисленные на странице принадлежностей зарядные устройства. Только эти зарядные устройства пригодны для литиево-ионного аккумулятора Вашего электроинструмента. Указание: Аккумуляторная батарея поставляется в ча- стично заряженном состоянии. Для обеспечения полной мощности аккумулятора зарядите его полностью перед первым применением. Литий-ионный аккумулятор может быть заряжен в любое время без сокращения срока службы. Прекращение про- цесса зарядки не наносит вреда аккумулятору. Литиево-ионная аккумуляторная батарея защищена от глубокой разрядки системой „Electronic Cell Protection“ (ECP). Защитная схема выключает элек- троинструмент при разряженном аккумуляторе– рабо- чий инструмент останавливается. u После автоматического выключения элек- троинструмента не нажимайте больше на выклю- чатель. Аккумулятор может быть поврежден. Чтобы извлечь аккумуляторную батарею (8), нажмите на кнопку разблокировки (7) и, потянув вниз, извлеките ак- кумулятор из электроинструмента. Не применяйте при

Извлечение аккумулятора (см. рис. A) Чтобы извлечь аккумуляторную батарею (8), нажмите на кнопку разблокировки (7) и, потянув вниз, извлеките ак- кумулятор из электроинструмента. Не применяйте при

Замена рабочего инструмента u До начала работ по техобслуживанию, смене инструмента и т.д., а также при транспортировке и хранении извлекайте аккумулятор из элек- троинструмента. При непреднамеренном включении возникает опасность травмирования. u Регулярно очищайте вентиляционные прорези электроинструмента. Вентилятор двигателя затягива- ет пыль в корпус, и большое скопление металличе- ской пыли может привести к опасности поражения электрическим током. GDR 12V-110: Установка рабочего инструмента (см. рис. B) Оттяните фиксирующую втулку (2) вперед, вставьте ра- бочий инструмент до упора в патрон (1) и отпустите фик- сирующую втулку (2), чтобы зафиксировать рабочий инструмент. Биты (15) можно закрепить с помощью универсального держателя с шариковым фиксатором (14). Изъятие инструмента из патрона Оттяните фиксирующую гильзу (2) вперед и извлеките рабочий инструмент. GDS 12V-115: (см. рис. C) u При установке сменного рабочего инструмента сле- дите за тем, чтобы он хорошо сел на патрон. Если сменный рабочий инструмент не будет хорошо сидеть на патроне, он может соскочить во время операции за- кручивания. Насадите рабочий инструмент (16) на четырехгранник патрона (1). Русский | 119 Bosch Power Tools 1 609 92A 4JJ | (03.09.2018)120 | Русский 1 609 92A 4JJ | (03.09.2018) Bosch Power Tools Ввиду своей конструкции сменный рабочий инструмент (16) сидит на патроне (1) с небольшим зазором; это не оказывает влияния на функциональную способность/без-

Работа с инструментом Принцип действия Патрон (1) с рабочим инструментом приводится электро- мотором с помощью редуктора с ударным механизмом. Рабочий процесс подразделяется на две фазы: завора- чивание и затягивание (работает ударный механизм). Ударный механизм включается, как только винт начинает заедать и нагрузка на мотор увеличивается. Таким об- разом ударный механизм преобразует силу мотора в рав- номерные вращательные удары. При выворачивании винтов/шурупов или отвинчивании гаек этот процесс протекает в обратной последовательности. Включение электроинструмента Установка аккумулятора Установите переключатель направления вращения (9) посередине, чтобы предотвратить непреднамеренное включение. Установите заряженную аккумуляторную ба- тарею (8) в рукоятку так, чтобы она вошла в зацепление и прилегала к рукоятке заподлицо. Настройка направления вращения (см. рис. D) Выключателем направления вращения (9) можно изме- нять направление вращения электроинструмента. При вжатом выключателе (10) это, однако, невозможно. Правое вращение: Для закручивания винтов и затягива- ния гаек прижмите переключатель направления враще- ния (9) влево до упора. Левое направление вращения: Для ослабления и выво- рачивания винтов/шурупов и отвинчивания гаек нажмите переключатель направления вращения (9) вправо до

Включение/выключение Для включения электроинструмента нажмите на выклю- чатель (10) и удерживайте его нажатым. Подсветка (3) загорается при легком или полном нажа- тии на выключатель (10) и позволяет освещать рабочую зону при недостаточном общем освещении. Для выключения электроинструмента отпустите выклю- чатель (10). Установка числа оборотов Число оборотов включенного электроинструмента можно плавно регулировать, изменяя для этого усилие нажатия на выключатель (10). При слабом нажатии на выключатель (10) элек- троинструмент работает с низким числом оборотов. С увеличением силы нажатия число оборотов увеличивает-

Предварительный выбор числа оборотов и ударов При выборе кнопкой (6) одного из 2 режимов, устанав- ливается необходимое число оборотов/ударов. Нажи- майте на кнопку (6) до тех пор, пока индикатор числа оборотов (5) не покажет выбранную настройку. Выбран- ная настройка сохраняется. Необходимое число оборотов/ударов зависит от матери- ала и рабочих условий и может быть определено проб- ным сверлением. Включение/выключение лампы «PowerLight» Для включения лампы (3) нажмите кнопку (4). Чтобы выключить лампу (3) нажмите кнопку (4) еще раз. Индикатор заряженности аккумуляторной батареи Индикатор заряженности аккумуляторной батареи (11), состоящий из 3 зеленых светодиодов, при наполовину или полностью нажатом выключателе (10) отображает на протяжении нескольких секунд уровень заряженности аккумуляторной батареи. Светодиод Емкость Непрерывный свет 3зеленых светодиодов ≥ 2/3 Непрерывный свет 2зеленых светодиодов ≥ 1/3 Непрерывный свет 1зеленого

< 1/3 Мигание 1зеленого светодиода Резерв Термическая защита от перегрузки При использовании электроинструмента по назначению его перегрузка невозможна. При слишком сильной на- грузке или превышении допустимой рабочей температу- ры аккумулятора электроника отключает электроинстру- мент до тех пор, пока он снова не вернется в оптималь- ный температурный диапазон. Указания по применению u Устанавливайте электроинструмент на винт или гайку только в выключенном состоянии. Вращаю- щиеся рабочие инструменты могут соскользнуть. Крутящий момент зависит от продолжительности работы ударного механизма. Максимально достигаемый крутя- щий момент вытекает из суммы всех отдельных крутящих моментов, создаваемых ударами. Максимально крутя- щий момент достигается через 6–10 секунд работы удар- ного механизма. После этого времени момент затяжки возрастает только незначительно. Продолжительность работы ударного механизма следует определять для каждого момента затяжки. Практически достигнутый момент затяжки проверяйте всегда динамо- метрическим ключом. Закручивание винтов в жесткие, пружинящие или мягкие материалы Если достигнутые опытным путем в течение серии ударов крутящие моменты замерить и по ним составить диаграм- му, то получится кривая крутящего момента. Высота кри- вой соответствует максимально достигнутому крутящемумоменту, крутизна показывает, за какое время он был до-

Характеристика крутящего момента зависит от следую- щих факторов: – прочность винтов/шурупов/гаек – вид опоры (шайба, тарельчатая пружина, уплотнение) – прочность свинчиваемых материалов – условия смазки резьбового соединения Соответственно вытекают следующие варианты при-

– Работа с жесткими материалами – свинчивание ме- таллических деталей с применением подкладочных шайб. Максимальный крутящий момент достигается после относительно короткой продолжительности ра- боты ударного механизма (крутая характеристика). Необоснованно большая продолжительность работы ударного механизма вредит электроинструменту. – Работа с пружинящими материалами – свинчивание металлических частей с применением пружинящих ко- лец, тарельчатых пружин, анкеров или винтов/гаек с конической посадкой и применение удлинителей. – Работа с мягкими материалами – привинчивание, напр., металлических частей к древесине или при- менение свинцовых или фибровых подкладных шайб. При работе с пружинящими или мягкими материалами максимальный момент затяжки меньше чем при работе с жесткими материалами. Также требуется значительно большая продолжительность работы ударного механиз-

Ориентировочные значения для максимальных моментов затяжки винтов/шурупов Данные в Н·м, рассчитанные из напряженного сечения; коэффициент использования предела текучести при растяже- нии 90 % (при коэффициенте трения μ

=0,12). Всегда проверяйте практически достигнутый момент затяжки дина- мометрическим ключом. Класс прочности по ДИН267 Стандартные винты Высокопрочные винты

Перед завертыванием больших длинных шурупов в твердые материалы следует предварительно высверлить отверстие с диаметром, соответствующим внутреннему диаметру резьбы, прибл. на 2/3 длины шурупа. Указание: Следите за тем, чтобы в электроинструмент не попадали мелкие металлические детали. Пружинный зажим для пояса (см. рис. E) С помощью зажима для пояса (17) можно повесить элек- троинструмент, например, на пояс. При этом освобожда- ются обе руки и электроинструмент в любое время под

Цветной зажим (см. рис. F) Цветной зажим (18) обеспечивает возможность индиви- дуальной маркировки электроинструмента. Указания по оптимальному обращению с аккумулятором Защищайте аккумулятор от влаги и воды. Храните аккумулятор только в диапазоне температур от – 20 °C до 50 °C. Не оставляйте аккумулятор летом в авто-

Время от времени прочищайте вентиляционные прорези аккумулятора мягкой, сухой и чистой кисточкой. Значительное сокращение продолжительности работы после заряда свидетельствует о старении аккумулятора и указывает на необходимость его замены. Учитывайте указания по утилизации. Техобслуживание и сервис Техобслуживание и очистка u До начала работ по техобслуживанию, смене инструмента и т.д., а также при транспортировке и хранении извлекайте аккумулятор из элек- троинструмента. При непреднамеренном включении возникает опасность травмирования. u Для обеспечения качественной и безопасной рабо- ты содержите электроинструмент и вентиляцион- ные прорези в чистоте. Сервис и консультирование по вопросам

Сервисный отдел ответит на все Ваши вопросы по ре- монту и обслуживанию Вашего продукта, а также по зап- частям. Изображения с пространственным разделением делатей и информацию по запчастям можно посмотреть также по адресу: www.bosch-pt.com Коллектив сотрудников Bosch, предоставляющий консультации на предмет использования продукции, с Русский | 121 Bosch Power Tools 1 609 92A 4JJ | (03.09.2018)122 | Русский 1 609 92A 4JJ | (03.09.2018) Bosch Power Tools удовольствием ответит на все Ваши вопросы относитель- ного нашей продукции и ее принадлежностей. Пожалуйста, во всех запросах и заказах запчастей обяза- тельно указывайте 10-значный товарный номер по за- водской табличке изделия. Для региона: Россия, Беларусь, Казахстан, Украина Гарантийное обслуживание и ремонт электроинструмен- та, с соблюдением требований и норм изготовителя про- изводятся на территории всех стран только в фирменных или авторизованных сервисных центрах «Роберт Бош». ПРЕДУПРЕЖДЕНИЕ! Использование контрафактной про- дукции опасно в эксплуатации, может привести к ущербу для Вашего здоровья. Изготовление и распространение контрафактной продукции преследуется по Закону в ад- министративном и уголовном порядке.

Уполномоченная изготовителем организация: ООО «Роберт Бош» Вашутинское шоссе, вл. 24 141400, г. Химки, Московская обл. Тел.: +7 800 100 8007 E-Mail: info.powertools@ru.bosch.com www.bosch-pt.ru

ИП «Роберт Бош» ООО Сервисный центр по обслуживанию электроинструмента ул. Тимирязева, 65А-020 220035, г. Минск Тел.: +375 (17) 254 78 71 Тел.: +375 (17) 254 79 16 Факс: +375 (17) 254 78 75 E-Mail: pt-service.by@bosch.com Официальный сайт: www.bosch-pt.by

Центр консультирования и приема претензий ТОО «Роберт Бош» (Robert Bosch)

Республика Казахстан

ул. Муратбаева, д. 180 БЦ «Гермес», 7й этаж Тел.: +7 (727) 331 31 00 Факс: +7 (727) 233 07 87 E-Mail: ptka@bosch.com Полную и актуальную информацию о расположении сер- висных центров и приемных пунктов Вы можете получить на официальном сайте: www.bosch-professional.kz

RIALTO-STUDIO S.R.L. Пл. Кантемира 1, этаж 3, Торговый центр ТОПАЗ 2069 Кишинев Тел.: + 373 22 840050/840054 Факс: + 373 22 840049 Email: info@rialto.md Армения, Азербайджан, Грузия, Киргизстан, Монго- лия, Таджикистан, Туркменистан, Узбекистан ТОО «Роберт Бош» (Robert Bosch) Power Tools послепродажное обслуживание проспект Райымбека 169/1 050050 Алматы, Казахстан Служебная эл. почта: service.pt.ka@bosch.com Официальный веб-сайт: www.bosch.com, www.bosch- pt.com Транспортировка На вложенные литиево-ионные аккумуляторные батареи распространяются требования в отношении транспорти- ровки опасных грузов. Аккумуляторные батареи могут перевозиться самим пользователем автомобильным транспортом без необходимости соблюдения дополни- тельных норм. При перевозке с привлечением третьих лиц (напр.: само- летом или транспортным экспедитором) необходимо соблюдать особые требования к упаковке и маркировке. В этом случае при подготовке груза к отправке необходи- мо участие эксперта по опасным грузам. Отправляйте аккумуляторную батарею только с неповре- жденным корпусом. Заклейте открытые контакты и упа- куйте аккумуляторную батарею так, чтобы она не переме- щалась внутри упаковки. Пожалуйста, соблюдайте также возможные дополнительные национальные предписа-

Электроинструменты, аккумуляторные бата- реи, принадлежности и упаковку нужно сда- вать на экологически чистую рекуперацию. Не выбрасывайте электроинструменты и ак- кумуляторные батареи/батарейки в бытовой

Только для стран-членовЕС: В соответствии с европейской директивой 2002/19/EU отслужившие электроинструменты и в соответствии с европейской директивой 2006/66/ЕС поврежденные ли- бо исчерпавшие себя аккумуляторы/батарейки нужно со- бирать отдельно и сдавать на экологически чистую реку-

Заявление о соответствии ЕС Мы заявляем под нашу единоличную ответственность, что названные продукты соответствуют всем действующим предписаниям нижеуказанных директив и распоряжений, а также нижеуказанных

Техническая документация хранится у: * Аккумуляторны й шуруповерт
