РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GDX 18 VEC Professional BOSCH

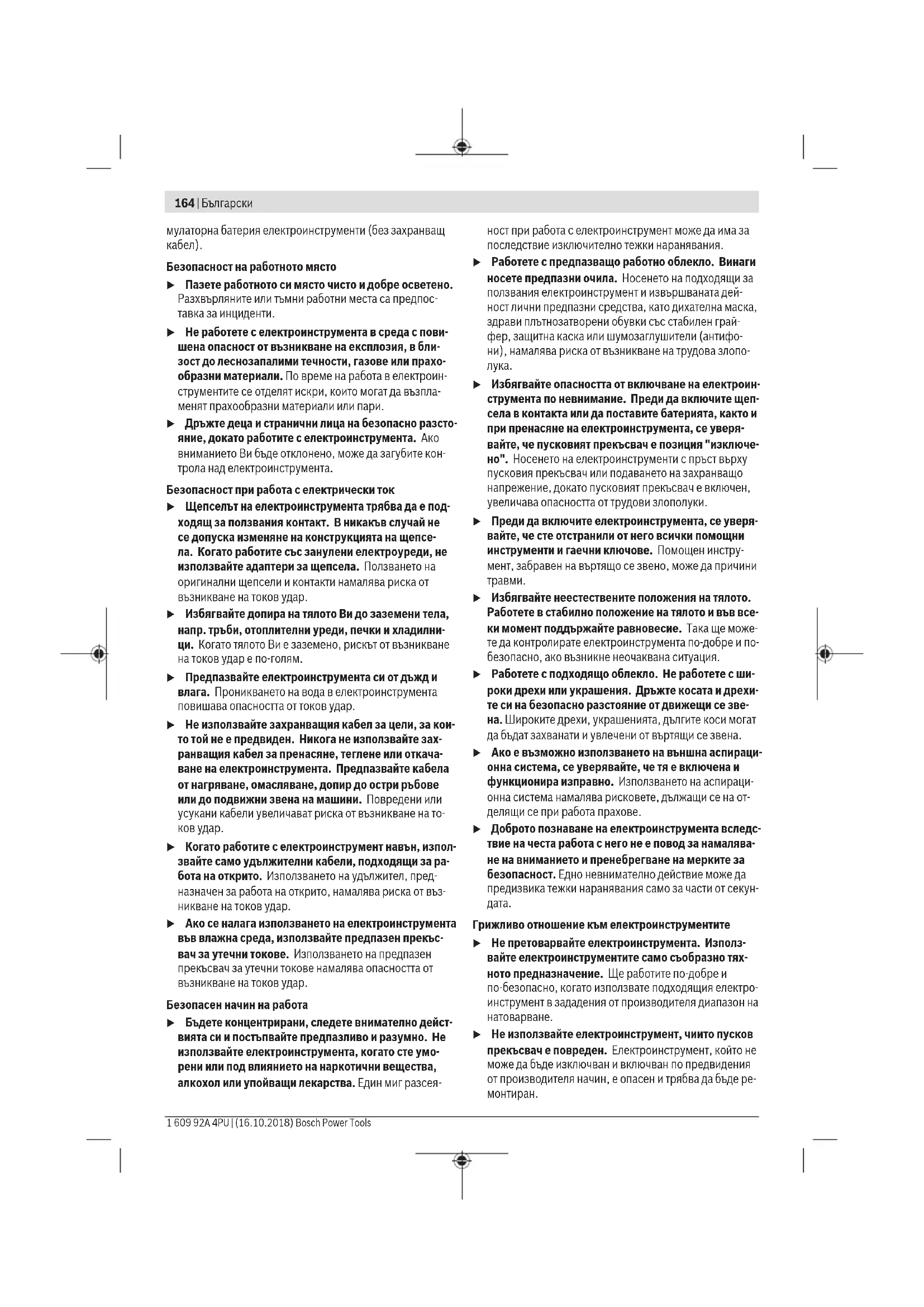

Указания за сигурност Общи указания за безопасност за електроинструменти

Прочетете всички предупрежде- ния, указания, запознайте се с фигурите и техническите харак- теристики, приложени към електроинструмента. Про- пуски при спазването на указанията по-долу могат да пре- дизвикат токов удар и/или тежки травми. Съхранявайте тези указания на сигурно място. Използваният по-долу термин "електроинструмент" се от- нася до захранвани от електрическата мрежа електроин- струменти (със захранващ кабел) и до захранвани от аку- Български | 163 Bosch Power Tools 1 609 92A 4PU | (16.10.2018)164 | Български 1 609 92A 4PU | (16.10.2018) Bosch Power Tools мулаторна батерия електроинструменти (беззахранващ

Безопасност на работното място u Пазете работното си място чисто и добре осветено. Разхвърляните или тъмни работни места са предпос- тавка за инциденти. u Не работете с електроинструмента в среда с пови- шена опасност от възникване на експлозия, в бли- зост до леснозапалими течности, газове или прахо- образни материали. По време на работа в електроин- струментите се отделят искри, които могат да възпла- менят прахообразни материали или пари. u Дръжте деца и странични лица на безопасно разсто- яние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите кон- трола над електроинструмента. Безопасност при работа с електрически ток u Щепселът на електроинструмента трябва да е под- ходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсе- ла. Когато работите със занулени електроуреди, не използвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от възникване на токов удар. u Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, печки и хладилни- ци. Когато тялото Ви е заземено, рискът от възникване на токов удар е по‑голям. u Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента повишава опасността от токов удар. u Не използвайте захранващия кабел за цели, за кои- то той не е предвиден. Никога не използвайте зах- ранващия кабел за пренасяне, теглене или откача- ване на електроинструмента. Предпазвайте кабела от нагряване, омасляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на то-

u Когато работите с електроинструмент навън, изпол- звайте само удължителни кабели, подходящи за ра- бота на открито. Използването на удължител, пред- назначен за работа на открито, намалява риска от въз- никване на токов удар. u Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъс- вач за утечни токове. Използването на предпазен прекъсвач за утечни токове намалява опасността от възникване на токов удар. Безопасен начин на работа u Бъдете концентрирани, следете внимателно дейст- вията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте умо- рени или под влиянието на наркотични вещества, алкохол или упойващи лекарства. Един миг разсея- ност при работа с електроинструмент може да има за последствие изключително тежки наранявания. u Работете с предпазващо работно облекло. Винаги носете предпазни очила. Носенето на подходящи за ползвания електроинструмент и извършваната дей- ност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грай- фер, защитна каска или шумозаглушители (антифо- ни), намалява риска от възникване на трудова злопо-

u Избягвайте опасността от включване на електроин- струмента по невнимание. Преди да включите щеп- села в контакта или да поставите батерията, както и при пренасяне на електроинструмента, се уверя- вайте, че пусковият прекъсвач е позиция "изключе- но". Носенето на електроинструменти с пръст върху пусковия прекъсвач или подаването на захранващо напрежение, докато пусковият прекъсвач е включен, увеличава опасността от трудови злополуки. u Преди да включите електроинструмента, се уверя- вайте, че сте отстранили от него всички помощни инструменти и гаечни ключове. Помощен инстру- мент, забравен на въртящо се звено, може да причини

u Избягвайте неестествените положения на тялото. Работете в стабилно положение на тялото и във все- ки момент поддържайте равновесие. Така ще може- те да контролирате електроинструмента по-добре и по- безопасно, ако възникне неочаквана ситуация. u Работете с подходящо облекло. Не работете с ши- роки дрехи или украшения. Дръжте косата и дрехи- те си на безопасно разстояние от движещи се зве- на. Широките дрехи, украшенията, дългите коси могат да бъдат захванати и увлечени от въртящи се звена. u Ако е възможно използването на външна аспираци- онна система, се уверявайте, че тя е включена и функционира изправно. Използването на аспираци- онна система намалява рисковете, дължащи се на от- делящи се при работа прахове. u Доброто познаване на електроинструмента вследс- твие на честа работа с него не е повод за намалява- не на вниманието и пренебрегване на мерките за безопасност. Едно невнимателно действие може да предизвика тежки наранявания само за части от секун-

Грижливо отношение към електроинструментите u Не претоварвайте електроинструмента. Използ- вайте електроинструментите само съобразно тях- ното предназначение. Ще работите по‑добре и по‑безопасно, когато използвате подходящия електро- инструмент в зададения от производителя диапазон на натоварване. u Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ре- монтиран.u Преди да извършвате каквито и да е дейности по електроинструмента, напр. настройване, смяна на работен инструмент, както и когато го прибирате, изключвайте щепсела от контакта, респ. изваждай- те батерията, ако е възможно. Тази мярка премахва опасността от задействане на електроинструмента по невнимание. u Съхранявайте електроинструментите на места, къ- дето не могат да бъдат достигнати от деца. Не до- пускайте те да бъдат използвани от лица, които не са запознати с начина на работа с тях и не са проче- ли тези инструкции. Когато са в ръцете на неопитни потребители, електроинструментите могат да бъдат из- ключително опасни. u Поддържайте добре електроинструментите си и ак- сесоарите им. Проверявайте дали подвижните зве- на функционират безукорно, дали не заклинват, да- ли има счупени или повредени детайли, които нару- шават или изменят функциите на електроинстру- мента. Преди да използвате електроинструмента, се погрижете повредените детайли да бъдат ремон- тирани. Много от трудовите злополуки се дължат на недобре поддържани електроинструменти и уреди. u Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи инст- рументи с остри ръбове оказват по‑малко съпротивле- ние и се водят по‑леко. u Използвайте електроинструментите, допълнител- ните приспособления, работните инструменти и т. н., съобразно инструкциите на производителя. При това се съобразявайте и с конкретните работни ус- ловия и операции, които трябва да изпълните. Из- ползването на електроинструменти за различни от предвидените от производителя приложения повиша- ва опасността от възникване на трудови злополуки. u Поддържайте дръжките и ръкохватките сухи, чисти и неомаслени. Хлъзгавите дръжки и ръкохватки не позволяват безопасната работа и доброто контролира- не на електроинструмента при възникване на неочак- вана ситуация. Грижливо отношение към акумулаторни електроинструменти u За зареждането на акумулаторните батерии изпол- звайте само зарядните устройства, препоръчвани от производителя. Когато използвате зарядни уст- ройства за зареждане на неподходящи акумулаторни батерии, съществува опасност от възникване на по-

u За захранване на електроинструментите използ- вайте само предвидените за съответния модел аку- мулаторни батерии. Използването на различни аку- мулаторни батерии може да предизвика трудова зло- полука и/или пожар. u Предпазвайте неизползваните акумулаторни бате- рии от контакт с големи или малки метални предме- ти, напр. кламери, монети, ключове, пирони, винто- ве и др.п., тъй като те могат да предизвикат късо съ- единение. Последствията от късото съединение могат да бъдат изгаряния или пожар. u При неправилно използване от акумулаторна бате- рия от нея може да изтече електролит. Избягвайте контакта с него. Ако въпреки това на кожата Ви по- падне електролит, изплакнете мястото обилно с во- да. Ако електролит попадне в очите Ви, след неза- бавно обилно изплакване потърсете помощ от ле- кар. Електролитът може да предизвика изгаряния на

u Не използвайте акумулаторна батерия или електро- инструмент, които са повредени или с изменена конструкция. Повредени или изменени акумулаторни батерии могат да се възпламенят, експлодират или да предизвикат наранявания. u Не излагайте акумулаторната батерия на високи температури или огън. Излагането на огън или темпе- ратури над 130 °C могат да предизвикат експлозии. u Спазвайте всички указания за зареждане на акуму- латорната батерия; не я зареждайте, ако темпера- турата й е извън диапазона, посочен в инструкции- те. Неправилното зареждане или зареждането при температури извън допустимия диапазон могат да ув- редят батерията и увеличават опасността от пожар.

u Допускайте ремонтът на електроинструментите Ви да се извършва само от квалифицирани специалис- ти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на бе- зопасността на електроинструмента. u Никога не ремонтирайте повредени акумулаторни батерии. Ремонтът на акумулаторни батерии трябва да се извършва само от производителя или от оторизи- ран сервиз. Указания за безопасна работа с винтоверти u Когато изпълнявате операция, при която съществу- ва опасност фиксаторът да засегне скрити под по- върхността проводници под напрежение, допирай- те електроинструмента само до електролизираните повърхности на ръкохватките. При контакт на фикса- тора с проводник под напрежение е възможно напре- жението да се предаде по металните детайли на елект- роинструмента и това да предизвика токов удар. u Използвайте подходящи прибори, за да откриете евентуално скрити под повърхността тръбопрово- ди, или се обърнете към съответното местно снаб- дително дружество. Влизането в съприкосновение с проводници под напрежение може да предизвика по- жар и токов удар. Увреждането на газопровод може да доведе до експлозия. Увреждането на водопровод предизвиква значителни материални щети. u Дръжте електроинструмента здраво. При завиване и развиване на винтове могат рязко да възникнат сил- ни реакционни моменти. Български | 165 Bosch Power Tools 1 609 92A 4PU | (16.10.2018)166 | Български 1 609 92A 4PU | (16.10.2018) Bosch Power Tools u Осигурявайте обработвания детайл. Детайл, захва- нат с подходящи приспособления или скоби, е засто- порен поздраво и сигурно, отколкото, ако го държите

u Преди да оставите електроинструмента, изчаквай- те въртенето да спре напълно. Впротивен случай из- ползваният работен инструмент може да допре друг предмет и да предизвика неконтролирано премества- не на електроинструмента. u При повреждане и неправилна експлоатация от акумулаторната батерия могат да се отделят пари. Проветрете помещението и, ако се почувствате нераз- положени, потърсете лекарска помощ. Парите могат да раздразнят дихателните пътища. u Не отваряйте акумулаторната батерия. Съществува опасност от възникване на късо съединение. u Акумулаторната батерия може да бъде повредена от остри предмети, напр. пирони или отвертки, или от силни удари. Може да бъде предизвикано вътреш- но късо съединение и акумулаторната батерия може да се запали, да запуши, да експлодира или да се прег-

u Използвайте акумулаторната батерия само в про- дукти на производителя. Само така тя е предпазена от опасно за нея претоварване. Предпазвайте акумулаторната батерия от високи температури, напр. вследствие на продължително излагане на директна слънчева светлина или огън, както и от во- да и овлажняване. Съществува опасност от

Описание на продукта и дейността Прочетете внимателно всички указания и инструкции за безопасност. Пропуски при спазването на инструкциите за безопасност и указанията за работа могат да имат за пос- ледствие токов удар, пожар и/или тежки травми. Моля, имайте предвид изображенията в предната част на ръководството за работа. Предназначение на електроинструмента Електроинструментът е предназначен за завиване и раз- виване на винтове, както и за затягане и развиване на гайки в съответно посочените диапазони на диаметъра. Изобразени елементи Номерирането на елементите на електроинструмента се отнася до изображенията на страниците с фигурите. (1)

(2) Застопоряваща втулка (3) Скоба за окачване на колан

(5) Бутон за отключване на акумулаторната батерия

(6) Бутон за електронно регулиране на скоростта на

(7) Индикатор за скоростта на въртене (8) Бутон за лампата „PowerLight“ (9) Превключвател за посоката на въртене (10) Пусков прекъсвач (11) Лампа „PowerLight“ (12) Ръкохватка (изолирани повърхности) (13)

(14) Двустранен накрайник за завиване/развиване (15) Универсален държач битове

(16) Винтовъртен бит

(17) Работен инструмент (напр. накрайник за завива-

Изобразените на фигурите и описаните допълнителни приспособления не са включени в стандартната окомп- лектовка на уреда. Изчерпателен списък на допълнител- ните приспособления можете да намерите съответно в каталога ни за допълнителни приспособления. Технически данни Акумулаторен ударен вин-

Каталожен номер 3 601 JB9 2.. 3 601 JB9 2.. 3 601 JB9 3.. 3 601 JB9 3.. c акумулаторна батерия „premium“ „compact“ „premium“ „compact“ Номинално напрежение V= 14,4 14,4 18 18 Скорост на въртене на празен ход – Степен1 min

0–3200 0–3200 0–3200 0–3200 макс. въртящ момент при твърди винтови съединения съгласно ISO5393 Nm 160 160 170 170 Диаметър на машинни вин-

mm M6 – M14 M6 – M14 M6 – M14 M6 – M14 Гнездо ¼" вътрешен шес-

Маса съгласно EPTA‑Procedure 01:2014 kg 1,4–1,7 1,2–1,4 1,5–2,0 1,3–1,7 Акумулаторен ударен вин-

Каталожен номер 3 601 JB9 5.. 3 601 JB9 5.. 3 601 JB9 5.. 3 601 JB9 5.. c акумулаторна батерия „premium“ „compact“ „premium“ „compact“ Номинално напрежение V= 14,4 14,4 18 18 Скорост на въртене на празен ход – Степен 1 min

0–3200 0–3200 0–3200 0–3200 макс. въртящ момент при твърди винтови съединения съгласно ISO 5393 Nm 175 175 185 185 Диаметър на машинни вин-

макс. въртящ момент при твърди винтови съединения съгласно ISO 5393 – ¼" вътрешен шестостен Nm 160 160 170 170 – ■ ½" Nm 175 175 185 185 Диаметър на машинни вин-

mm M6 – M16 M6 – M16 M6 – M16 M6 – M16 Гнездо ¼" вътрешен шес- тостен/■ ½" ¼" вътрешен шес- тостен/■ ½" ¼" вътрешен шес- тостен/■ ½" ¼" вътрешен шес- тостен/■ ½" Маса съгласно EPTA‑Procedure 01:2014 kg 1,4–1,6 1,2–1,4 1,4–1,9 1,3–1,7 Акумулаторна батерия GDR 14,4 V-EC GDS 14,4 V-EC GDX 14,4 V-EC GDR 18 V-EC GDS 18 V-EC GDX 18 V-EC разрешена температура на околната среда – при зареждане °C 0... +45 0... +45 – при работа

°C –20... +50 –20... +50 – за съхраняване °C –20... +60 –20... +60 Препоръчителни акумула- торни батерии GBA 14,4Vx,xAhM–. GBA 18Vx,xAhM–. A) ограничена мощност при температури <0 °C Информация за излъчван шум и вибрации Стойностите на емисии на шум са установени съгласно EN62841-2-2. Равнището А на генерирания шум обикновено е: равни- ще на звуковото налягане 95 dB(A); мощност на звука 106 dB(A). Неопределеност K=3dB. Работете с шумозаглушители! Пълната стойност на вибрациите a

(векторната сума по трите направления) и неопределеността K са определени съгласно EN62841-2-2: Завиване на винтове и гайки с максимално допустим раз- мер: a

Посочените в това ръководство за експлоатация ниво на вибрациите и стойност на емисия на шум са измерени съгласно процедура, определена в EN 62841 и може да служи за сравняване с други електроинструменти. Те са подходящи също така за предварителна оценка на емиси- ите на вибрации и шум. Посочените ниво на вибрациите и стойност на емисии на шум са представителни за основните приложения на електроинструмента. Ако обаче електроинструментът бъ- де използван за други дейности, с различни работни инс- трументи или без необходимото техническо обслужване, нивото на вибрациите и стойността на емисии на шум мо- же да се различават. Това би могло значително да увели- чи вибрациите и шума през периода на ползване на елек- троинструмента. За по-точното оценяване на вибрациите и шума трябва да се отчитат и периодите, в които електроинструментът е изключен или работи на празен ход. Това би могло значи- телно да намали емисиите на вибрации и шум през пери- ода на ползване на електроинструмента. Предписвайте допълнителни мерки за предпазване на работещия с електроинструмента от въздействието на вибрациите, например: техническо обслужване на елект- роинструмента и работните инструменти, поддържане на ръцете топли, целесъобразна организация на работните

u Преди да извършвате каквито и да е дейности по електроинструмента (напр. техническо обслужва- не, смяна на работния инструмент и т. н.), когато го транспортирате или съхранявате, демонтирайте акумулаторната батерия. Съществува опасност от на- раняване при задействане на пусковия прекъсвач по невнимание. Зареждане на акумулаторната батерия u Използвайте само посочените на страницата с до- пълнителни приспособления зарядни устройства. Само тези зарядни устройства са подходящи за изпол- званата във Вашия електроинструмент литиево-йонна акумулаторна батерия. Указание: Акумулаторната батерия се доставя частично заредена. За да достигнете пълния капацитет на акумула- торната батерия, преди първото й използване я заредете докрай в зарядното устройство.Литево-йонната акумулаторна батерия може да бъде за- реждана по всяко време, без това да съкращава дългот- райността й. Прекъсване на зареждането също не й вре-

Литиево-йонната акумулаторна батерия е защитена сре- щу дълбоко разреждане чрез електронната система "Electronic Cell Protection (ECP)". При разреждане на аку- мулаторната батерия електроинструментът се изключва от предпазен прекъсвач: Pаботният инструмент спира да

u След автоматичното изключване на електроинстру- мента не продължавайте да натискате пусковия прекъсвач. Акумулаторната батерия може да бъде

Спазвайте указанията за бракуване. Изваждане на акумулаторната батерия Акумулаторната батерия (4) е с две степени на освобож- даване, с което се предотвратява изпадането й при натис- кане по невнимание на деблокиращия бутон (5). Когато акумулаторната батерия е поставена в електроинстру- мента, се придържа в нужната позиция от пружина. За изваждане на акумулаторната батерия (4) натиснете освобождаващия бутон (5) и извадете акумулаторната батерия напред от електроинструмента. При това не при- лагайте сила. Смяна на работния инструмент u Преди да извършвате каквито и да е дейности по електроинструмента (напр. техническо обслужва- не, смяна на работния инструмент и т. н.), когато го транспортирате или съхранявате, демонтирайте акумулаторната батерия. Съществува опасност от на- раняване при задействане на пусковия прекъсвач по невнимание. u Периодично почиствайте вентилационните отвори на електроинструмента. Вентилаторът на електрод- вигателя може да засмуче прах във вътрешността на корпуса, а отложен по вътрешните повърхности мета- лен прах увеличава опасността от токов удар. GDR14,4V-EC/GDR18V-EC/GDX14,4V-EC/GDX18V- EC: Поставяне на работния инструмент Издърпайте застопоряващата втулка (2) напред, вкарай- те до упор работния инструмент в патронника (1) и след това отпуснете застопоряващата втулка (2), за да засто- порите работния инструмент. Можете да използвате накрайници за завиване/развива- не (16) с помощта на универсално гнездо за накрайници със захващане със сачма (15). Демонтиране на работния инструмент Издърпайте застопоряващата втулка (2) напред и изваде- те работния инструмент. GDS14,4V-EC/GDS18V-EC/GDX14,4V-EC/GDX18V- EC: u При поставяне на работния инструмент внимавайте той да бъде захванат здраво от патронника. Ако ра- ботният инструмент не е захванат здраво в патронни- ка, може да изскочи неконтролирано по време на ра-

Поставете работния инструмент (17) на четиристена на гнездото (1). Съгласно принципа на захващане работният инструмент (17) има известна хлабина в патронника (1); това не се отразява на безопасността/правилното му функцонира-

GDX14,4V-EC/GDX18V-EC: Някои работни инструменти (напр. двустранни накрайни- ци за завиване/развиване) не могат да бъдат захванати здраво в патронника. Работа с електроинструмента Начин на работа Патронникът (1) с работния инструмент се задвижва от електродвигател през редуктор и ударен механизъм. Работният процес се разделя на две фази: завинтване и затягане (ударен механизъм в действие). Ударният механизъм се включва, когато съпротивлението на винтовото съединение нарасне и електродвигателят се натовари. Ударният механизъм превръща енергията на електродвигателя в равномерни въртеливи удари. При развиване на винтове или гайки този процес протича об-

Пускане в експлоатация Поставяне на акумулаторната батерия u Използвайте само оригинални литиево-йонни бате- рии, производство на Бош, с посоченото на табел- ката на Вашия електроинструмент номинално нап- режение. Използването на други акумулаторни бате- рии може да предизвика наранявания и опасност от

Поставете превключвателя за посоката на въртене (9) в средно положение, за да предпазите електроинструмен- та от включване по невнимание. Вкарайте заредената акумулаторна батерия (4) отпред в основата на електроинструмента и го притиснете, докато бъде захваната здраво. Български | 169 Bosch Power Tools 1 609 92A 4PU | (16.10.2018)170 | Български 1 609 92A 4PU | (16.10.2018) Bosch Power Tools Настройване на посоката на въртене (вж. фиг. D) С помощта на превключвателя (9) можете да сменяте по- соката на въртене на електроинструмента. Това обаче не е възможно при натиснат пусков прекъсвач (10). Въртене надясно: За завиване на винтове и затягане на гайки натиснете превключвателя за посоката на въртене (9) до упор наляво. Въртене наляво: За развиване на винтове и гайки натис- нете превключвателя за посоката на въртене(9) надясно

Включване и изключване За включване на електроинструмента натиснете и зад- ръжте пусковия прекъсвач (10). За да изключите електроинструмента, отпуснете пуско- вия прекъсвач (10). Регулиране на скоростта на въртене Можете безстепенно да регулирате скоростта на въртене на електроинструмента по време на работа в зависимост от силата на натиска върху пусковия прекъсвач (10). По-лек натиск върху пусковия прекъсвач (10) води до по- ниска скорост на въртене. С увеличаване на натиска на- раства и скоростта на въртене. Предварителен избор на скоростта на въртене/ честотата на ударите С бутона (6) можете предварително да настроите на 3 степени скоростта на въртене/честотата на ударите. На- тиснете неколкократно бутона (6), докато индикаторът (7) укаже желаната скорост на въртене. Настройката се запаметява. Необходимата скорост на въртене/честота на ударите за- виси от обработвания материал и работните условия и може да бъде определена с изпробване. Включване и изключване на лампата "PowerLight" Натиснете за въвеждане в експлоатация на лампата (11) бутона (8). За да изключите лампата (11), натисне- те бутона (8) отново. Указания за работа u Поставяйте електроинструмента на главата на вин- та/гайката само когато е изключен. Въртящият се работен инструмент може да се изметне. Въртящият момент зависи от времетраенето на ударите. Максимално достигнатият въртящ момент се получава ка- то сума от всички ударни въртящи моменти. Максимални- ят въртящ момент се достига след действие на ударите 6-10 секунди. След този период въртящият момент на за- тягане се увеличава незначително. Продължителността на действие на ударите трябва да се определя за всеки момент на затягане. Действително пос- тигнатият въртящ момент трябва да се проверява винаги с динамометричен ключ. Завинтвания с твърда, пружинираща или мека основа Ако при експеримент се измерят достигнатите при после- дователните удари въртящи моменти и резултатите се на- несат на диаграма, се получава кривата на въртящия мо- мент. Височината на кривата съответства на максимално достигнатия въртящ момент, стръмността показва за как- во време се достига този въртящ момент. Вида на кривата на въртящия момент зависи от следните

– Якост на винта/гайката – Вид на подложките (нормална шайба, пружинна шай- ба, уплътнение) – Якост на материалите на съединяваните детайли – Смазване на винтовото съединение В зависимост от тези фактори могат да се различат след- ните случаи: – Твърдо съединение се образува при съединяване на метал с метал и използване на нормални подложни шайби. След относително кратък период на действие на ударите се достига максималният въртящ момент (стръмна крива). Ненужно дългото ударно действие води единствено до износване на машината. – Пружиниращо съединение се получава при съединя- ване на метал с метал, но при използване на различни видове федер-шайби, шпилки или винтове/гайки с ко- нична форма, както и при използване на удължители. – Меко съединение се получава напр. при съединяване на метал с дърво или при използване като подложка на оловни шайби. При пружиниращо, респ. меко съединение максимално достиганият въртящ момент е по-малък, отколкото при твърдо съединение. Също така е необходимо значително по-дълго време на действие на ударите. Ориентировъчни стойности за максимални моменти на затягане на винтовете Данни в Nm, изчислени по напрежението на носещото напречно сечение; достигнатото напрежение е 90 % (при коефи- циент на триене μ

=0,12). За контрол винаги трябва да се проверява с динамометричен ключ. Класове на якост по DIN267 Обикновени винтове Високояки винтове

M6 2.71 3.61 4.52 4.8 5.42 6.02 7.22 8.13 9.7 13.6 16.2 M8 6.57 8.7 11 11.6 13.1 14.6 17.5 19.7 23 33 39 M10 13 17.5 22 23 26 29 35 39 47 65 78 M12 22.6 30 37.6 40 45 50 60 67 80 113 135 M14 36 48 60 65 72 79 95 107 130 180 215 M16 55 73 92 98 110 122 147 165 196 275 330Съвети Преди завиването на по-големи и по-дълги винтове в твърди материали трябва да пробиете отвор с вътрешния диаметър на резбата прибл. на 2/3 от дължината на винта. Указание: Внимавайте в електроинстурмента да не по- паднат дребни метални предмети. Скоба за окачване на колан С помощта на скобата (3) можете да окачите електроинс- трумента напр. на колана си. Така и двете Ви ръце ще са свободни, а електроинструментът ще е винаги лесно дос-

Указания за оптималното боравене с акумулаторната

Пазете акумулаторната батерия от влага и вода. Съхранявайте акумулаторната батерия само в темпера- турния диапазон от –20 °C до 50 °C. Напр. не оставяйте акумулаторната батерия през лятото в автомобил на

Съществено съкратено време за работа след зареждане показва, че акумулаторната батерия е изхабена и трябва да бъде заменена. Спазвайте указанията за бракуване. Поддържане и сервиз Поддържане и почистване u Преди да извършвате каквито и да е дейности по електроинструмента (напр. техническо обслужва- не, смяна на работния инструмент и т. н.), когато го транспортирате или съхранявате, демонтирайте акумулаторната батерия. Съществува опасност от на- раняване при задействане на пусковия прекъсвач по невнимание. u За да работите качествено и безопасно, поддър- жайте електроинструмента и вентилационните му отвори чисти. Клиентска служба и консултация относно

Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относ- но резервни части. Покомпонентни чертежи и информа- ция за резервните части ще откриете и на: www.bosch- pt.com Екипът по консултация относно употребата на Bosch ще Ви помогне с удоволствие при въпроси за нашите про- дукти и техните аксесоари. Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-цифрения каталожен номер, изпи- сан на табелката на уреда.

Robert Bosch SRL Service scule electrice Strada Horia Măcelariu Nr. 30–34, sector 1 013937 Bucureşti, România Тел.: +359(0)700 13 667 (Български) Факс: +40 212 331 313 Email: BoschServiceCenterBG@ro.bosch.com www.bosch-pt.com/bg/bg/ Транспортиране Включените в окомплектовката литиево-йонни акумулу- тарони батерии са в обхвата на изискванията на норма- тивните документи, касаещи продукти с повишена опас- ност. Акумулаторните батерии могат да бъдат транспорти- рани от потребителя на публични места без допълнителни разрешителни. При транспортиране от трети страни (напр. при въздушен транспорт или ползване на куриерски услуги) има специ- ални изисквания към опаковането и обозначаването им. За целта при подготовката на пакетирането се консулти- райте с експерт в съответната област. Изпращайте акумулаторни батерии само ако корпусът им не е повреден. Изолирайте открити контактни клеми с ле- пящи ленти и опаковайте акумулаторните батерии така, че да не могат да се изместват в опаковката си. Моля, спазвайте също и допълнителни национални предписа-

Електроинструментите, акумулаторните ба- терии и допълнителните приспособления трябва да бъдат предавани за оползотворя- ване на съдържащите се в тях суровини. Не изхвърляйте електроинструменти и аку- мулаторни или обикновени батерии при би- товите отпадъци! Само за страни отЕС: Съгласно европейска директива 2012/19/EС електроу- редите, които не могат да се ползват повече, а съгласно европейска директива 2006/66/EО повредени или изха- бени обикновени или акумулаторни батерии трябва да се събират и предава за оползотворяване на съдържащите се в тях суровини. Акумулаторни или обикновени батерии: Литиево-йонни: Моля, спазвайте указанията в раздела Транспортиране (вж. „Транспортиране“, Страница171). Български | 171 Bosch Power Tools 1 609 92A 4PU | (16.10.2018)172 | Македонски 1 609 92A 4PU | (16.10.2018) Bosch Power Tools

ЕС декларация за съответствие С пълна отговорност ние декларираме, че посочените продукти отговарят на всички валидни изисквания на директивите и разпоредбите по-долу и съответства на следните стандарти. Техническа документация при: * Акумулаторен
