РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ MA 55 Professional BOSCH

Указания за безопасна работа Общи указания за безопасна работа Прочетете всички предупреждения и ука- зания, приложени с магазинна приставка и използвания пробивен винтоверт. Про- пуски при спазването на указанията за безо- пасна работа и за работа с уреда/електроин- струмента могат да имат за последствие токов удар, пожар и/или тежки травми. Спазвайте всички указания за безопасна работа и за работа с електроинструмента за ползване в бъдеще. Указания за безопасна работа с магазинни

Преди да започнете да настройвате електроинстру- мента или да заменяте работния инструмент, из- ключвайте щепсела от контакта, респ. изваждайте акумулаторната батерия от електроинструмента. Честа причина за трудови злополуки е включването на електоринструмента по невнимание. Дръжте електроинструмента здраво. При завиване и развиване на винтове могат рязко да възникнат силни реакционни моменти. Осигурявайте обработвания детайл. Детайл, захва- нат с подходящи приспособления или скоби, е застопо- рен по здраво и сигурно, отколкото, ако го държите с

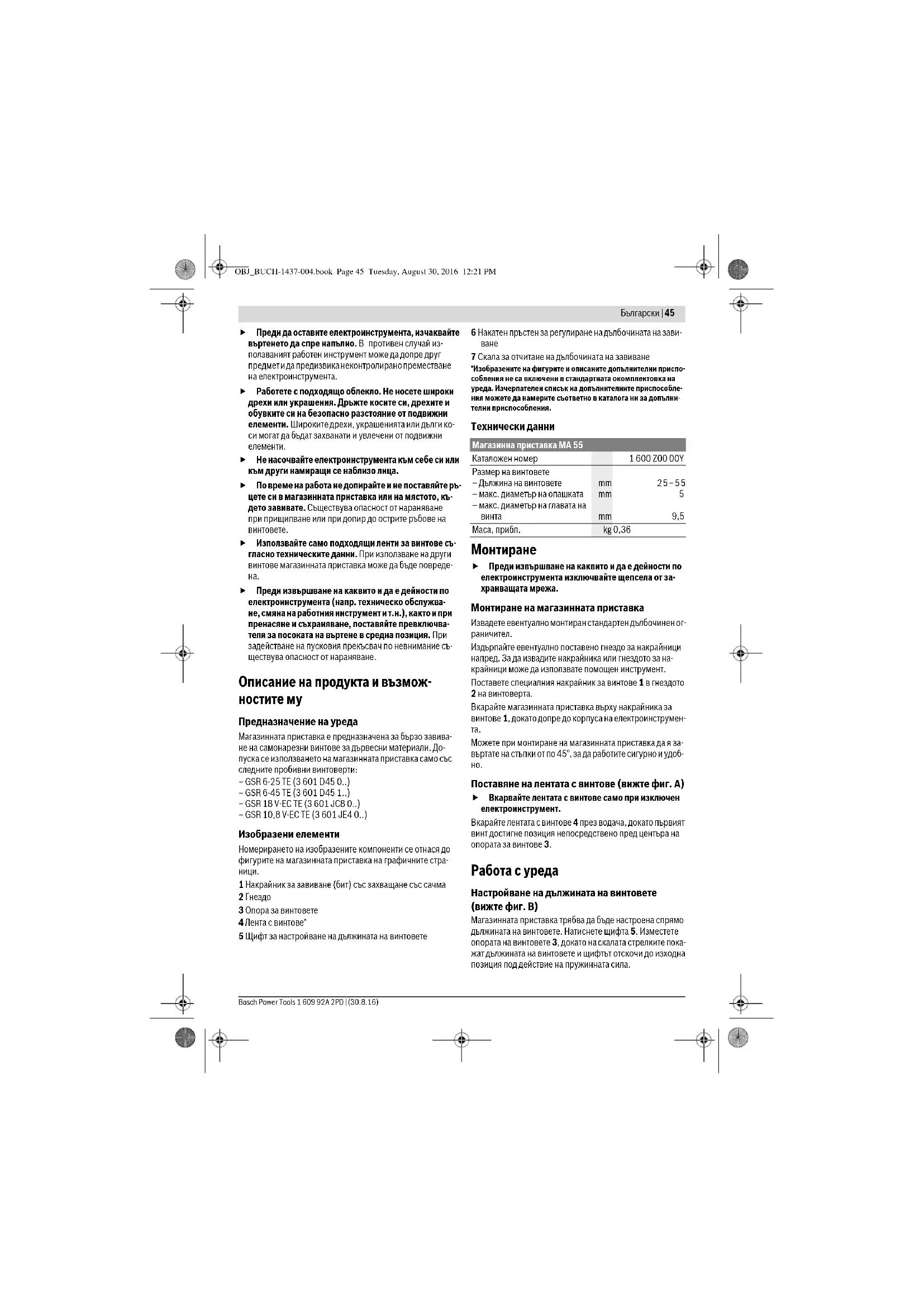

OBJ_BUCH-1437-004.book Page 44 Tuesday, August 30, 2016 12:21 PMБългарски | 45 Bosch Power Tools 1 609 92A 2PD | (30.8.16) Преди да оставите електроинструмента, изчаквайте въртенето да спре напълно. В противен случай из- ползваният работен инструмент може да допре друг предмет и да предизвика неконтролирано преместване на електроинструмента. Работете с подходящо облекло. Не носете широки дрехи или украшения. Дръжте косите си, дрехите и обувките си на безопасно разстояние от подвижни елементи. Широките дрехи, украшенията или дълги ко- си могат да бъдат захванати и увлечени от подвижни

Не насочвайте електроинструмента към себе си или към други намиращи се наблизо лица. По време на работа не допирайте и не поставяйте ръ- цете си в магазинната приставка или на мястото, къ- дето завивате. Съществува опасност от нараняване при прищипване или при допир до острите ръбове на

Използвайте само подходящи ленти за винтове съ- гласно техническите данни. При използване на други винтове магазинната приставка може да бъде повреде-

Преди извършване на каквито и да е дейности по електроинструмента (напр. техническо обслужва- не, смяна на работния инструмент и т.н.), както и при пренасяне и съхраняване, поставяйте превключва- теля за посоката на въртене в средна позиция. При задействане на пусковия прекъсвач по невнимание съ- ществува опасност от нараняване. Описание на продукта и възмож-

Предназначение на уреда Магазинната приставка е предназначена за бързо завива- не на самонарезни винтове за дървесни материали. До- пуска се използването на магазинната приставка само със следните пробивни винтоверти: – GSR 6-25 TE (3 601 D45 0..) – GSR 6-45 TE (3 601 D45 1..) – GSR 18 V-EC TE (3 601 JC8 0..) – GSR 10,8 V-EC TE (3 601 JE4 0..) Изобразени елементи Номерирането на изобразените компоненти се отнася до фигурите на магазинната приставка на графичните стра-

1 Накрайник за завиване (бит) със захващане със сачма 2 Гнездо 3 Опора за винтовете 4 Лента с винтове* 5 Щифт за настройване на дължината на винтовете 6 Накатен пръстен за регулиране на дълбочината на зави-

7 Скала за отчитане на дълбочината на завиване *Изобразените на фигурите и описаните допълнителни приспо- собления не са включени в стандартната окомплектовка на уреда. Изчерпателен списък на допълнителните приспособле- ния можете да намерите съответно в каталога ни за допълни- телни приспособления. Технически данни

Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от за- хранващата мрежа. Монтиране на магазинната приставка Извадете евентуално монтиран стандартен дълбочинен ог-

Издърпайте евентуално поставено гнездо за накрайници напред. За да извадите накрайника или гнездото за на- крайници може да използвате помощен инструмент. Поставете специалния накрайник за винтове 1 в гнездото 2 на винтоверта. Вкарайте магазинната приставка върху накрайника за винтове 1, докато допре до корпуса на електроинструмен-

Можете при монтиране на магазинната приставка да я за- въртате на стъпки от по 45°, за да работите сигурно и удоб-

Поставяне на лентата с винтове (вижте фиг. А) Вкарвайте лентата с винтове само при изключен електроинструмент. Вкарайте лентата с винтове 4 през водача, докато първият винт достигне позиция непосредствено пред центъра на опората за винтове 3. Работа с уреда Настройване на дължината на винтовете (вижте фиг. В) Магазинната приставка трябва да бъде настроена спрямо дължината на винтовете. Натиснете щифта 5. Изместете опората на винтовете 3, докато на скалата стрелките пока- жат дължината на винтовете и щифтът отскочи до изходна позиция под действие на пружинната сила. Магазинна приставка MA 55 Каталожен номер 1 600 Z00 00Y Размер на винтовете – Дължина на винтовете – макс. диаметър на опашката – макс. диаметър на главата на

9,5 Маса, прибл. kg 0,36 OBJ_BUCH-1437-004.book Page 45 Tuesday, August 30, 2016 12:21 PM46 | Македонски 1 609 92A 2PD | (30.8.16) Bosch Power Tools Регулиране на дълбочината на завиване (вижте фиг. C) Завъртане на накатения пръстен 6 надолу води до увели- чаване на дълбочината на завиване, завъртане нагоре – до намаляване на дълбочината на завиване. Настроената дълбочина на завиване се отчита по скалата 7. Най-добре е да определите необходимата степен на зави- ване чрез изпробване. Указания за работа Преди започване на завиването проверете посоката на въртене на винтоверта. Допуска се с магазинната прис- тавка да се работи само в режим «въртене надясно». Работете винаги перпендикулярно спрямо повърхността на детайла. Включете винтоверта и поставете опората за завиване 3 на мястото, на което трябва да бъде завит винта. Притис- кайте електроинструмента с постоянна сила към повърх- ността на детайла, докато винтът бъде завит. При краткотрайно отделяне на опората за винтове 3 от по- върхността на детайла се транспортира следващият винт до работна позиция. Вече завити винтове не могат да бъдат дозатягани или раз- вивани при монтирана магазинна приставка. За такива це- ли използвайте винтоверт без магазинна приставка. Поддържане и сервиз Поддържане и почистване В никакъв случай не смазвайте мага- зинната приставка с машинно масло

Сервиз и технически съвети Моля, винаги, когато се обръщате към представителите на Бош, посочвайте 10-цифрения каталожен номер, изписан на табелката на магазинната приставка. Отговори на въпросите си относно ремонта и поддръжката на Вашия продукт можете да получите от нашия сервизен отдел. Монтажни чертежи и информация за резервни час- ти можете да намерите също на адрес: www.bosch-pt.com Екипът на Бош за технически съвети и приложения ще от- говори с удоволствие на въпросите Ви относно нашите продукти и допълнителните приспособления за тях. Роберт Бош EООД – България Бош Сервиз Център Гаранционни и извънгаранционни ремонти бyл. Черни връx 51-Б FPI Бизнес център 1407 1907 София Тел.: (02) 9601061 Тел.: (02) 9601079 Факс: (02) 9625302 www.bosch.bg

Магазинната приставка, допълнителните приспособления и опаковките трябва да бъдат предавани за вторична пре-
