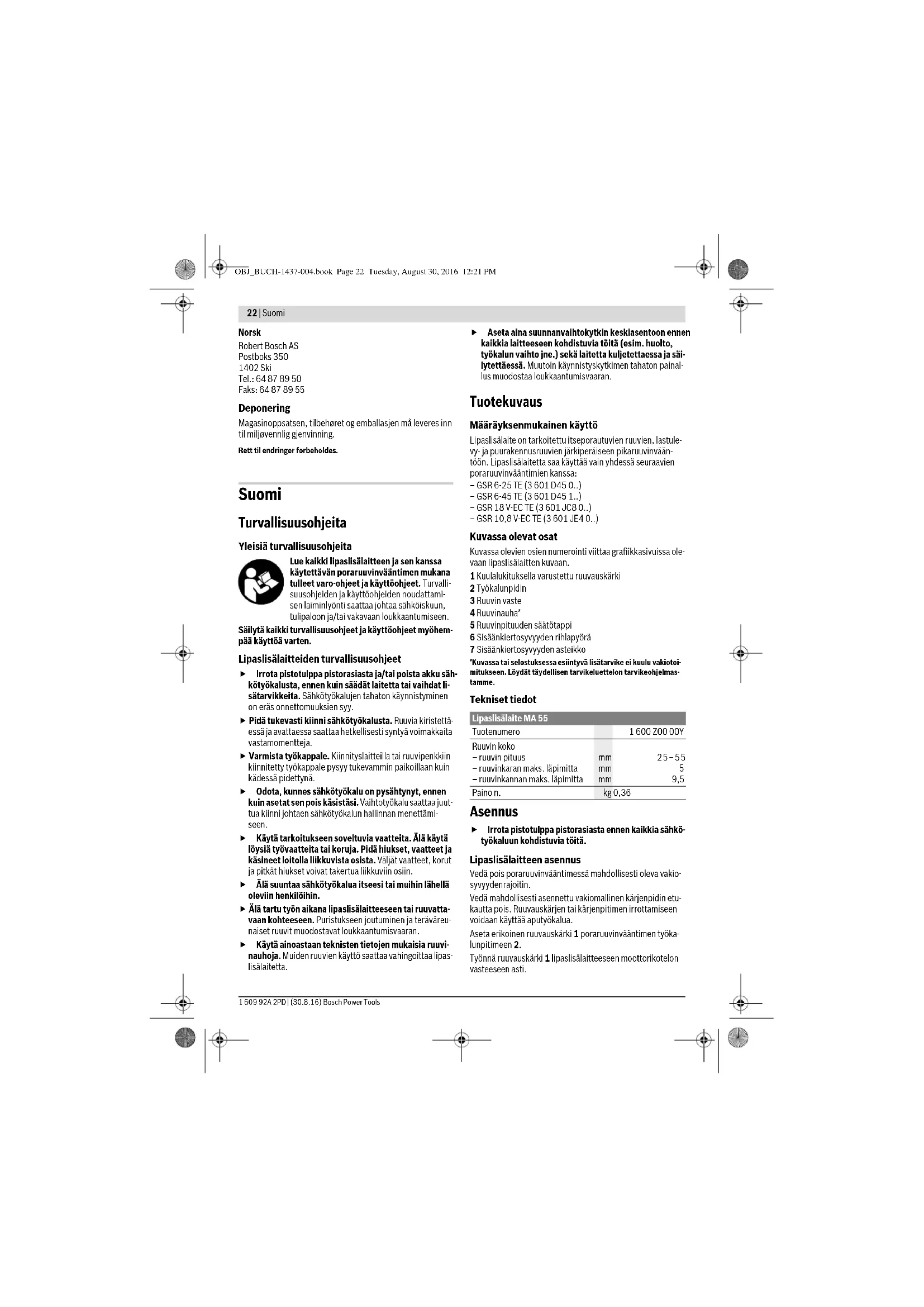

9,5 Vekt, ca. kg 0,36 OBJ_BUCH-1437-004.book Page 21 Tuesday, August 30, 2016 12:21 PM22 | Suomi 1 609 92A 2PD | (30.8.16) Bosch Power Tools Norsk Robert Bosch AS Postboks 350 1402 Ski Tel.: 64 87 89 50 Faks: 64 87 89 55 Deponering Magasinoppsatsen, tilbehøret og emballasjen må leveres inn til miljøvennlig gjenvinning. Rett til endringer forbeholdes. Suomi Turvallisuusohjeita Yleisiä turvallisuusohjeita Lue kaikki lipaslisälaitteen ja sen kanssa käytettävän poraruuvinvääntimen mukana tulleet varo-ohjeet ja käyttöohjeet. Turvalli- suusohjeiden ja käyttöohjeiden noudattami- sen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Säilytä kaikki turvallisuusohjeet ja käyttöohjeet myöhem- pää käyttöä varten. Lipaslisälaitteiden turvallisuusohjeet Irrota pistotulppa pistorasiasta ja/tai poista akku säh- kötyökalusta, ennen kuin säädät laitetta tai vaihdat li- sätarvikkeita. Sähkötyökalujen tahaton käynnistyminen on eräs onnettomuuksien syy. Pidä tukevasti kiinni sähkötyökalusta. Ruuvia kiristettä- essä ja avattaessa saattaa hetkellisesti syntyä voimakkaita vastamomentteja. Varmista työkappale. Kiinnityslaitteilla tai ruuvipenkkiin kiinnitetty työkappale pysyy tukevammin paikoillaan kuin kädessä pidettynä. Odota, kunnes sähkötyökalu on pysähtynyt, ennen kuin asetat sen pois käsistäsi. Vaihtotyökalu saattaa juut- tua kiinni johtaen sähkötyökalun hallinnan menettämi- seen. Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. Älä suuntaa sähkötyökalua itseesi tai muihin lähellä oleviin henkilöihin. Älä tartu työn aikana lipaslisälaitteeseen tai ruuvatta- vaan kohteeseen. Puristukseen joutuminen ja teräväreu- naiset ruuvit muodostavat loukkaantumisvaaran. Käytä ainoastaan teknisten tietojen mukaisia ruuvi- nauhoja. Muiden ruuvien käyttö saattaa vahingoittaa lipas- lisälaitetta. Aseta aina suunnanvaihtokytkin keskiasentoon ennen kaikkia laitteeseen kohdistuvia töitä (esim. huolto, työkalun vaihto jne.) sekä laitetta kuljetettaessa ja säi- lytettäessä. Muutoin käynnistyskytkimen tahaton painal- lus muodostaa loukkaantumisvaaran. Tuotekuvaus Määräyksenmukainen käyttö Lipaslisälaite on tarkoitettu itseporautuvien ruuvien, lastule- vy- ja puurakennusruuvien järkiperäiseen pikaruuvinvään- töön. Lipaslisälaitetta saa käyttää vain yhdessä seuraavien poraruuvinvääntimien kanssa: – GSR 6-25 TE (3 601 D45 0..) – GSR 6-45 TE (3 601 D45 1..) – GSR 18 V-EC TE (3 601 JC8 0..) – GSR 10,8 V-EC TE (3 601 JE4 0..) Kuvassa olevat osat Kuvassa olevien osien numerointi viittaa grafiikkasivuissa ole- vaan lipaslisälaitten kuvaan. 1 Kuulalukituksella varustettu ruuvauskärki 2 Työkalunpidin 3 Ruuvin vaste 4 Ruuvinauha* 5 Ruuvinpituuden säätötappi 6 Sisäänkiertosyvyyden rihlapyörä 7 Sisäänkiertosyvyyden asteikko *Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoi-mitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmas-tamme. Tekniset tiedot Asennus Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. Lipaslisälaitteen asennus Vedä pois poraruuvinvääntimessä mahdollisesti oleva vakio- syvyydenrajoitin. Vedä mahdollisesti asennettu vakiomallinen kärjenpidin etu- kautta pois. Ruuvauskärjen tai kärjenpitimen irrottamiseen voidaan käyttää aputyökalua. Aseta erikoinen ruuvauskärki 1 poraruuvinvääntimen työka- lunpitimeen 2. Työnnä ruuvauskärki 1 lipaslisälaitteeseen moottorikotelon vasteeseen asti. Lipaslisälaite MA 55 Tuotenumero 1 600 Z00 00Y Ruuvin koko – ruuvin pituus – ruuvinkaran maks. läpimitta – ruuvinkannan maks. läpimitta

9,5 Paino n. kg 0,36 OBJ_BUCH-1437-004.book Page 22 Tuesday, August 30, 2016 12:21 PMΕλληνικά | 23 Bosch Power Tools 1 609 92A 2PD | (30.8.16) Voit asentaa lipaslisälaitteen 45°:n portaissa käännettynä, saadaksesi turvallisen ja rasittamattoman työasennon. Ruuvinauhan asennus (katso kuva A) Asenna ruuvinauha ainoastaan sähkötyökalun ollessa pysähdyksissä. Työnnä ruuvinauha 4 nauhaohjaimen läpi eteenpäin, kunnes ensimmäinen ruuvi on yhden rasterivälin päässä ruuvin vas- teen 3 keskipisteestä. Käyttö Ruuvinpituuden asetus (katso kuva B) Lipaslisälaitteeseen täytyy asettaa käytettävän ruuvin pituus. Paina tappia 5. Työnnä ruuvin vastetta 3, kunnes asteikon nuoli osoittaa ruuvin pituutta ja tappi jousivoiman ansiosta ponnahtaa takaisin lähtöasentoon. Sisäänkiertosyvyyden asetus (katso kuva C) Rihlapyörän 6 kiertäminen alaspäin johtaa suurempaan si- säänkiertosyvyyteen, kierto ylöspäin johtaa pienempään si- säänkiertosyvyyteen. Valittu sisäänkiertosyvyys näkyy ku- vaannollisesti asteikossa 7. Tarvittavan asetuksen määritat parhaiten koeruuvauksella. Työskentelyohjeita Tarkista poraruuvinvääntimen kiertosuunta ennen ruuvinväännön aloittamista. Lipaslisälaitetta saa käyt- tää ainoastaan asennossa ”kiertosuunta oikealle”. Työskentele aina kohtisuorassa työkappaletta vasten. Käynnistä poraruuvinväännin ja aseta ruuvin vaste 3 ruuvatta- vaan kohtaan. Paina tasaisella voimalla työkappaleen pintaa kohti, kunnes ruuvi on kiertynyt sisään. Ruuvin vasteen 3 lyhyt irrotus materiaalin pinnasta siirtää seuraavan ruuvin työasentoon. Jo työstettyjä ruuveja ei voida irrottaa tai kiristää lipaslisälait- teella. Tähän tarkoitukseen on käytettävä poraruuvinväännin- tä ilman lipaslisälaitetta. Hoito ja huolto Huolto ja puhdistus Älä missään tapauksessa voitele lipaslisä- laitetta öljyllä tai rasvalla. Asiakaspalvelu ja käyttöneuvonta Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroi- nen tuotenumero, joka löytyy lipaslisälaitteen mallikilvestä. Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä va- raosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta: www.bosch-pt.com Boschin asiakaspalvelu auttaa mielellään sinua tuotteitamme ja niiden lisätarvikkeita koskevissa kysymyksissä. Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi. Puh.: 0800 98044 Faksi: 010 296 1838 www.bosch.fi Hävitys Toimita lipaslisälaite, lisätarvikkeet ja pakkausmateriaali ym- päristöystävälliseen jätteiden kierrätykseen. Oikeus teknisiin muutoksiin pidätetään.
