PSTDA 20Li A2 - Pila PARKSIDE - Bezplatný návod k obsluze

NÁVOD K OBSLUZE PSTDA 20Li A2 PARKSIDE

Překlad originálního provozního návodu ACCU-DECOUPEERZAAG MET PENDELSLAG Vertaling van de originele gebruiksaanwijzing

4. Manipulace s elektrickým nářadím a jeho použití ................................71

5. Manipulace s akumulátorovým nářadím a jeho použití ............................71

6. Servis ..................................................................71

• Bezpečnostní pokyny specifické pro děrovky p. 72
• Bezpečnostní pokyny pro nabíječky p. 72
• Originální příslušenství / originální přídavná zařízení p. 72
• Informace kpilovým listům p. 72
• Před uvedením do provozu p. 73
• Nabíjení akumulátoru (viz obr.A) p. 73
• Vložení akumulátoru do přístroje/ vyjmutí zpřístroje p. 73
• Kontrola stavu akumulátoru p. 73
• Uvedení do provozu p. 73
• Montáž / výměna pilového listu p. 73
• Montáž ochranného krytu p. 74
• Montáž paralelního dorazu p. 74
• Připojení odsávání třísek p. 74
• Funkce ofukování třísek p. 74
• Montáž ochrany proti utržení třísek p. 74
• Montáž kluzné patky p. 74
• Obsluha p. 74
• Nastavení úhlu řezu p. 74
• Nastavení počtu zdvihů p. 75
• Nastavení kývavého zdvihu p. 75
• Zapnutí / vypnutí p. 75
• Údržba a čištění p. 75
• Záruka společnosti Kompernass Handels GmbH p. 75
• Servis p. 77
• Dovozce p. 77
• Likvidace p. 77
• Překlad originálu prohlášení o shodě p. 78
• Objednávka náhradního akumulátoru p. 79
• Telefonická objednávka IB_302616_PSTDA20-LiA2_LB8.indb 67 15.11.18 10:33PSTDA 20-Li A2 ■ 68 │ CZ p. 79

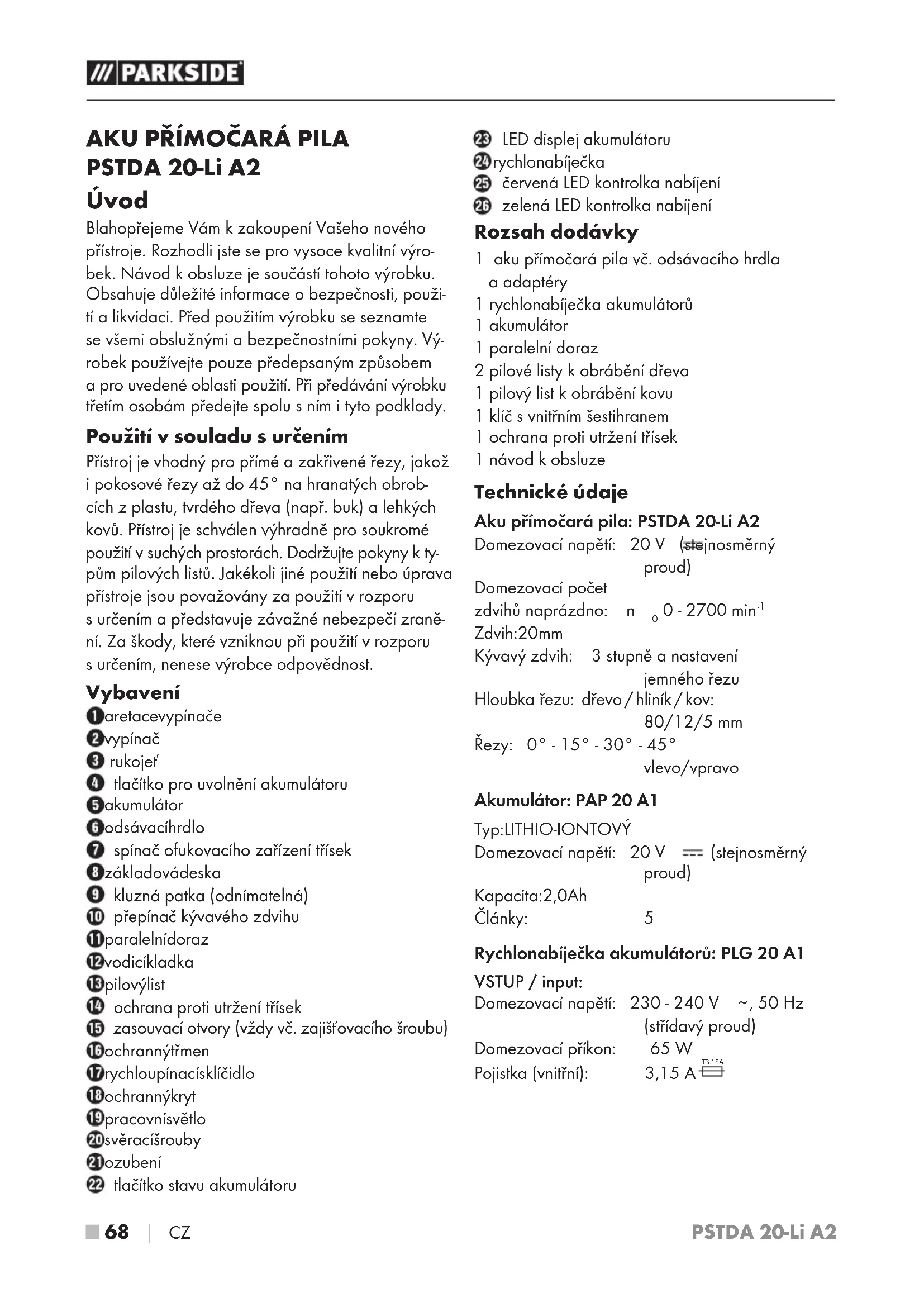

PSTDA 20-Li A2 Úvod Blahopřejeme Vám kzakoupení Vašeho nového přístroje. Rozhodli jste se pro vysoce kvalitní výro- bek. Návod kobsluze je součástí tohoto výrobku. Obsahuje důležité informace obezpečnosti, použi- tí a likvidaci. Před použitím výrobku se seznamte se všemi obslužnými a bezpečnostními pokyny. Vý- robek používejte pouze předepsaným způsobem a pro uvedené oblasti použití. Při předávání výrobku třetím osobám předejte spolu sním ityto podklady. Použití vsouladu surčením Přístroj je vhodný pro přímé a zakřivené řezy, jakož i pokosové řezy až do 45° na hranatých obrob- cích z plastu, tvrdého dřeva (např. buk) a lehkých kovů. Přístroj je schválen výhradně pro soukromé použití vsuchých prostorách. Dodržujte pokyny kty- pům pilových listů. Jakékoli jiné použití nebo úprava přístroje jsou považovány za použití vrozporu surčením a představuje závažné nebezpečí zraně- ní. Za škody, které vzniknou při použití vrozporu surčením, nenese výrobce odpovědnost. Vybavení aretace vypínače vypínač rukojeť tlačítko pro uvolnění akumulátoru akumulátor odsávací hrdlo spínač ofukovacího zařízení třísek základová deska kluzná patka (odnímatelná) přepínač kývavého zdvihu paralelní doraz vodicí kladka pilový list ochrana proti utržení třísek zasouvací otvory (vždy vč. zajišťovacího šroubu) ochranný třmen rychloupínací sklíčidlo ochranný kryt pracovní světlo svěrací šrouby ozubení tlačítko stavu akumulátoru LED displej akumulátoru rychlonabíječka červená LED kontrolka nabíjení zelená LED kontrolka nabíjení Rozsah dodávky 1 aku přímočará pila vč. odsávacího hrdla a adaptéry 1 rychlonabíječka akumulátorů 1 akumulátor 1 paralelní doraz 2 pilové listy k obrábění dřeva 1 pilový list k obrábění kovu 1 klíč s vnitřním šestihranem 1 ochrana proti utržení třísek 1 návod kobsluze Technické údaje Aku přímočará pila: PSTDA 20-Li A2 Domezovací napětí: 20 V (stejnosměrný proud) Domezovací počet zdvihů naprázdno: n

Zdvih: 20 mm Kývavý zdvih: 3stupně a nastavení jemného řezu Hloubka řezu: dřevo / hliník / kov: 80/12/5 mm Řezy: 0° - 15° - 30° - 45° vlevo/vpravo Akumulátor: PAP 20 A1 Typ: LITHIO-IONTOVÝ Domezovací napětí: 20 V (stejnosměrný proud) Kapacita: 2,0 Ah Články: 5 Rychlonabíječka akumulátorů: PLG 20 A1 VSTUP / input: Domezovací napětí: 230 - 240 V

, 50 Hz (střídavý proud) Domezovací příkon: 65 W Pojistka (vnitřní): 3,15 A T3.15A IB_302616_PSTDA20-LiA2_LB8.indb 68 15.11.18 10:33PSTDA 20-Li A2 CZ │ 69 ■ VÝSTUP / output: Domezovací napětí: 21,5 V (stejnosměrný proud) Domezovací proud: 2,4 A Doba nabíjení: cca 60 min Třída ochrany: II / (dvojitá izolace) Hodnota emise hluku: Měřená hodnota zjištěna podle EN 60745. Typická hladina hluku elektrického nářadí shodno- cenímA je: Hladina akustického tlaku: L

= 3 dB Používat ochranu sluchu! Celkové hodnoty vibrací: (součet vektorů tří směrů) zjištěny vsouladu sEN 60745: Řezání dřevotřísky: a h,B = 8,432 m/s

Řezání kovového plechu: a h,M = 5,842 m/s

UPOZORNĚNÍ ► Hladina vibrací, uvedená vtomto návodu, byla měřena vsouladu se standardizovanou metodou měření dle EN60745 a lze ji použít ke srovnání přístrojů. Uvedenou hodnotu emise vibrací lze rovněž použít kpředběžnému posouzení expozice. VÝSTRAHA! ► Hladina vibrací se mění vzávislosti na použití elektrického nářadí a může být vněkterých případech vyšší než hodnota uvedená vtomto návodu. Pokud se elektrické nářadí užívá takovým způsobem pravidelně, mohlo by být zatížení vibracemi podceněno. Snažte se udržovat zatížení vibracemi co nejnižší. Příkla- dy opatření na snížení zatížení vibracemi je použití rukavic při práci snářadím a omezení doby práce snářadím. Přitom se musí zohled- nit všechny části provozního cyklu (například časy, kdy je elektrické nářadí vypnuté a časy, kdy je sice zapnuté, ale běží bez zatížení). Obecné bezpečnostní pokyny pro elektrická nářadí VÝSTRAHA! ► Přečtěte si veškerá bezpečnostní upozornění a pokyny. Nedbalost při dodržování bez- pečnostních upozornění a pokynů může vést kúrazu elektrickým proudem, k požáru a/ nebo těžkým zraněním. Veškerá bezpečnostní upozornění a pokyny uschovejte pro budoucí použití. Pojem „elektrické nářadí“ užívaný vbezpečnostních pokynech se vztahuje na elektrické nářadí napá- jené ze sítě (síťovým kabelem) a elektrické nářadí napájené akumulátorem (bez síťového kabelu).

1. Bezpečnost na pracovišti

a) Svůj pracovní prostor udržujte včistotě a dobře osvětlený. Nepořádek a neosvětlený pracovní prostor mohou vést kúrazům. b) S elektrickým nářadím nepracujte vprostředí ohroženém výbuchem, ve kterém se nachází hořlavé kapaliny, plyny nebo prachy. Elektrické nářadí vytváří jiskry, od nichž se může vznítit prach nebo výpary. IB_302616_PSTDA20-LiA2_LB8.indb 69 15.11.18 10:33PSTDA 20-Li A2 ■ 70 │ CZ c) Nedovolte dětem ani jiným osobám, aby se přibližovaly kelektrickému nářadí vdobě, kdy jej používáte. Vpřípadě odvedení pozornosti můžete ztratit kontrolu nad přístrojem.

2. Elektrická bezpečnost

a) Přípojná zástrčka elektrického nářadí musí odpovídat zásuvce. Zástrčka se nesmí žád- ným způsobem pozměňovat. Nepoužívejte adaptérové zástrčky vkombina- ci suzemněným elektrickým nářadím. Nepo- změněné zástrčky a jim odpovídající zásuvky snižují riziko úrazu elektrickým proudem. b) Zabraňte kontaktu těla suzemněnými povr- chy jako např. od trubek, topení, sporáků a chladniček. Je-li Vaše tělo uzemněné, hrozí zvýšené riziko úrazu elektrickým proudem. c) Elektrické nářadí chraňte před deštěm a vlh- kostí. Vniknutím vody do elektrického přístroje se zvyšuje riziko úrazu elektrickým proudem. d) Nepoužívejte kabel vrozporu sjeho určením pro přenášení či zavěšování elektrického ná- řadí nebo kvytahování zástrčky ze zásuvky. Udržujte kabel vdostatečné vzdálenosti od zdrojů vysoké teploty, oleje, ostrých hran nebo pohyblivých částí přístroje. Poškozené nebo zapletené kabely zvyšují riziko úrazu elek- trickým proudem. e) Pokud pracujete selektrickým nářadím venku, používejte pouze takové prodlužovací kabely, jež jsou schváleny i pro venkovní použití. Používáním prodlužovacího kabelu vhodného pro venkovní použití se snižuje riziko úrazu elektrickým proudem. f) Pokud nelze zabránit provozu elektrického nářadí ve vlhkém prostředí, používejte prou- dový chránič. Použitím ochranného spínače chybného proudu se snižuje riziko úrazu elek- trickým proudem.

a) Buďte stále pozorní, sledujte, co děláte a k práci selektrickým nářadím přistupujte s rozumem. Elektrické nářadí nepoužívejte, jste-li unavení nebo pod vlivem drog, alko- holu či léků. Jediný okamžik nepozornosti při používání elektrického nářadí může způsobit vážná zranění. b) Noste osobní ochranné prostředky a vždy i ochranné brýle. Nošením osobních ochran- ných prostředků jako je ochranná maska proti prachu, protiskluzová bezpečnostní obuv, ochranná přilba nebo ochrana sluchu, a to vzávislosti na druhu a použití elektrického nářadí, se snižuje riziko zranění. c) Zabraňte neúmyslnému uvedení přístroje do provozu. Než elektrické nářadí zapojíte do elektrické sítě a/nebo připojíte akumulátor nebo než nářadí zvednete či přenesete, ujis- těte se, že je vypnuté. Pokud máte při přená- šení elektrického nářadí prst na vypínači nebo pokud do sítě zapojíte již zapnutý přístroj, může dojít kúrazu. d) Předtím, než elektrické nářadí zapnete, od- straňte nastavovací nástroje nebo šroubová- ky. Pokud se nástroj nebo šroubovák nacházejí votáčející se části přístroje, může to vést kezra- něním. e) Vyhýbejte se nepřirozenému držení těla. Zajistěte si bezpečnou stabilitu a neustále udržujte rovnováhu. Tak dokážete elektrické nářadí vneočekávaných situacích lépe kontrolo- vat. f) Noste vhodný oděv. Nenoste volné oblečení ani šperky. Vlasy, oděv a rukavice udržujte vbezpečné vzdálenosti od pohyblivých částí. Volný a nepřiléhavý oděv, šperky nebo dlouhé vlasy mohou být pohyblivými částmi zachyceny. g) Pokud lze namontovat zařízení pro odsávání a zachytávání prachu, ujistěte se, zda jsou tato připojena a správně použita. Použitím od- sávání prachu se může snížit ohrožení prachem. IB_302616_PSTDA20-LiA2_LB8.indb 70 15.11.18 10:33PSTDA 20-Li A2 CZ │ 71 ■

4. Manipulace s elektrickým nářadím

a jeho použití a) Přístroj nepřetěžujte. Pro svou práci používejte elektrické nářadí vhodné k danému účelu. Svhodným elektrickým nářadím se Vám bude vuvedeném výkonovém rozsahu pracovat lépe a bezpečněji. b) Nepoužívejte elektrické nářadí, jehož vypínač je vadný. Elektrické nářadí, které se již nedá zapnout nebo vypnout, představuje nebezpečí a musí se opravit. c) Před nastavováním nářadí, výměnou dílů příslušenství nebo odložením nářadí vytáhněte zástrčku ze zásuvky a/nebo vyjměte akumu- látor. Toto bezpečnostní opatření zabraňuje neúmyslnému spuštění elektrického nářadí. d) Nepoužívané elektrické nářadí udržujte mimo dosah dětí. Nedovolte používat přístroj oso- bám, které sním nejsou obeznámeny nebo které nečetly tento návod. Elektrické nářadí je nebezpečné, manipulují-li sním nezkušené osoby. e) Údržbu elektrického nářadí vykonávejte pečlivě. Zkontrolujte, zda jsou vpořádku pohyblivé části přístroje a zda jim není brá- něno vpohybu, zda nejsou některé součásti rozbité nebo natolik poškozené, že je funkč- nost elektrického nářadí omezena. Poškoze- né části přístroje nechte před jeho použitím opravit. Řada úrazů má svou příčinu ve špatné údržbě elektrického nářadí. f) Řezné nástroje udržujte vostrém a čistém sta- vu. Pečlivě udržované řezné nástroje sostrými řeznými hranami se méně zasekávají a snáze se vedou. g) Elektrické nářadí, příslušenství, vsázecí nástro- je atd. používejte dle těchto pokynů. Zohled- ňujte přitom pracovní podmínky a vykonáva- nou činnost. Použití elektrického nářadí kjiným než určeným účelům může vést ke vzniku nebez- pečných situací.

5. Manipulace s akumulátorovým

nářadím a jeho použití a) Akumulátory nabíjejte jen vnabíječkách do- poručených výrobcem. Unabíječky, která je určena pro určitý typ akumulátorů, hrozí ne- bezpečí vzniku požáru, je-li používána sjinými akumulátory. b) Selektrickým nářadím používejte jen akumu- látory pro ně určené. Používání jiných akumu- látorů může způsobit zranění a požár. c) Nepoužívaný akumulátor udržujte vdostateč- né vzdálenosti od kancelářských sponek, min- cí, klíčů, hřebíků, šroubů a jiných drobných kovových předmětů, které mohou způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může způsobit popáleniny nebo požár. d) Při nesprávném použití může zakumulátoru vytéct kapalina. Zabraňte kontaktu skapalinou baterie. Při náhodném kontaktu opláchněte zasažené místo vodou. Pokud se kapalina dostane do očí, vyhledejte lékařskou pomoc. Kapalina unikající zakumulátoru může způsobit podráždění kůže nebo popáleniny. POZOR! NEBEZPEČÍ VÝBUCHU! Nikdy nenabíjejte baterie, které nejsou určeny knabíjení. Chraňte akumulátor před horkem, např. také před dlouhodobým slu- nečním zářením, ohněm, vodou a vlhkostí. Hrozí nebezpečí výbuchu.

a) Nechte své elektrické nářadí opravovat pouze kvalifikovanými odborníky a používejte jen originální náhradní díly. Tím zajistíte, že zůstane zachována bezpečnost elektrického nářadí. IB_302616_PSTDA20-LiA2_LB8.indb 71 15.11.18 10:33PSTDA 20-Li A2 ■ 72 │ CZ Bezpečnostní pokyny specifické pro děrovky ■ Držte elektrické nářadí za izolované plochy držadla, když provádíte práce, při nichž může elektrické nářadí narazit na skryté elektrické vedení. Kontakt svedením pod napětím může přenést napětí i na kovové díly přístroje, což může vést kzásahu elektrickým proudem. Bezpečnostní pokyny pro nabíječky ■ Děti starší 8let a osoby someze- nými fyzickými, smyslovými nebo mentálními schopnostmi či nedostat- kem zkušeností a znalostí mohou používat tento přístroj, avšak pouze tehdy, pokud jsou pod dohledem nebo pokud byly poučeny obez- pečném používání přístroje a pokud porozuměly ztoho vyplývajícímu nebezpečí. Děti si nesmí spřístrojem hrát. Čištění a uživatelskou údržbu nesmí provádět děti bez dozoru. ■ Pokud se připojovací kabel tohoto přístroje poškodí, musí jej vyměnit výrobce, jeho zákaznický servis nebo obdobně kvalifikovaná osoba, aby se tak zabránilo nebezpečím. Nabíječka je vhodná pouze pro provoz ve vnitřních prostorách. VÝSTRAHA! ■ Pokud je nutná výměna připojovacího kabelu, musí ji provést výrobce nebo jeho zástupce, aby se zabránilo ohrožení bezpečnosti. Originální příslušenství / originální přídavná zařízení ■ Používejte pouze příslušenství a přídavná zařízení, uvedená vnávodu kobsluze, resp. taková, jejichž upínání je s přístrojem kompatibilní. Informace kpilovým listům Standardní vybavení Parkside již obsahuje pilové listy pro hlavní použití vedřevě a kovu. ▯ 2pilové listy pro obecné řezy do dřeva ▯ 1pilový list pro lehké kovy do 5mm UPOZORNĚNÍ ► Můžete však použít také jakýkoliv jiný pilový list, za předpokladu, že je tento opatřen vhodným upínáním (stopkou sjednou vačkou). ► Pro dlouhé, přímé řezy použijte vhodný pilový list (např. dodaný pilový list Parkside Speedwood). Typ pilového listu vhodný nevhodný IB_302616_PSTDA20-LiA2_LB8.indb 72 15.11.18 10:33PSTDA 20-Li A2 CZ │ 73 ■ Před uvedením do provozu Nabíjení akumulátoru (viz obr.A) POZOR! ► Než akumulátor vytáhnete znabíječky resp. ho do ní vložíte, vytáhněte vždy zástrčku ze sítě. UPOZORNĚNÍ ► Akumulátor nikdy nenabíjejte, je-li okolní teplo- ta nižší než 10°C nebo vyšší než 40°C. Pokud je nutné lithio-iontový akumulátor skla- dovat po delší dobu, musí se pravidelně kont- rolovat stav jeho nabití. Optimální stav nabití je mezi 50% a 80%. Skladujte v chladu a suchu, při okolní teplotě mezi 0 °C a 50 °C. ♦ Zastrčte akumulátor do rychlonabíječky (viz obr.A). ♦ Zastrčte síťovou zástrčku do zásuvky. LED kontrolka svítí červeně. ♦ Zelená LED kontrolka Vám signalizuje, že je nabíjení ukončené a akumulátor je připravený kpoužití. POZOR! ♦ Jestliže bliká červená kontrolní LED , pak je akumulátor přehřátý a nelze jej nabíjet. ♦ Jestliže blikají společně červená a zelená kontrolní LED , pak je akumulátor vadný. ♦ Zasuňte akumulátor do přístroje. ♦ Mezi nabíjeními následujícími po sobě vypněte nabíječku minimálně na 15minut. Vytáhněte síťovou zástrčku ze zásuvky. Vložení akumulátoru do přístroje/ vyjmutí zpřístroje Vložení akumulátoru: ♦ Akumulátor musí zaskočit do přístroje. Vyjmutí akumulátoru: ♦ Stiskněte tlačítko pro uvolnění akumulátoru a vyjměte akumulátor. Kontrola stavu akumulátoru ♦ Pro kontrolu stavu akumulátoru stiskněte tlačítko stavu akumulátoru (viz také hlavní obrázek). Stav se na LED displeji akumulátoru zobrazí takto:

♦ ČERVENÁ / ORANŽOVÁ / ZELENÁ =

maximální nabití / ČERVENÁ/ORANŽOVÁ=průměrné nabití ČERVENÁ=slabé nabití– akumulátor nabijte Uvedení do provozu Montáž / výměna pilového listu Před každou prací na elektrickém nářadí (např. údržba, výměna nástrojů, atd.) jakož i při jeho dopravě a skladování vyjměte akumulátory zelektrického nářadí. Vpřípadě náhodného stisknutí vypínače hrozí nebezpečí poranění. ♦ Stiskněte ochranný kryt ve výšce vnějších držáků a vytáhněte ho směrem dopředu. ♦ Otočte rychloupínacím sklíčidlem a podržte ho vtéto otočené poloze. ♦ Zatlačte požadovaný pilový list do rychloupína- cího sklíčidla až na doraz. ♦ Pusťte rychloupínací sklíčidlo , toto se musí vrátit do své výchozí polohy. Pilový list je nyní zajištěný. ■ POZOR! Zuby pilového listu přitom musí směřo- vat dopředu (viz výklopná stránka)! IB_302616_PSTDA20-LiA2_LB8.indb 73 15.11.18 10:33PSTDA 20-Li A2 ■ 74 │ CZ Montáž ochranného krytu Před připojením přístroje kodsávání prachu namontujte ochranný kryt . ♦ Ochranný kryt nasaďte na přístroj tak, aby oba vnější držáky zaskočily do drážekkrytu. ♦ Pro práci bez odsávání prachu a pro pokosové řezy ochranný kryt sejměte. Stiskněte k tomu ochranný kryt ve výšce vnějších držáků a vytáhněte ho směrem dopředu. Montáž paralelního dorazu Paralelní doraz lze na přístroji připevnit vlevo nebo vpravo. ♦ Povolte oba zajišťovací šrouby zasouvacích otvorů

♦ Zasuňte paralelní doraz do zasouvacích otvorů . ♦ Přišroubujte opět napevno oba zajišťovací šrouby. Připojení odsávání třísek ♦ Zasuňte odsávací hrdlo do odsávacího kanálu tak, aby pevně drželo. Volitelně vzávislosti na průměru odsávání prachu a třísek. ♦ Připojte kodsávacímu hrdlu schválené odsávání prachu a třísek.

Noste ochrannou masku proti prachu. Podpora funkce odsávání: ♦ Posuňte spínač ofukovacího zařízení třísek do polohy „O“. Funkce ofukování třísek Zapnutí funkce ofukování třísek: ♦ Posuňte spínač ofukovacího zařízení třísek do polohy . Montáž ochrany proti utržení třísek Ochrana proti utržení třísek může zabránit třepení povrchu při řezání dřeva. Ochranu proti utržení třísek lze používat pouze uurčitých typů pilových listů s kluzné patky a pouze při úhlu řezu0°. ♦ Zatlačte ochranu proti utržení třísek zespodu do základové desky (zářez směřuje nahoru). Montáž kluzné patky Při obrábění citlivých povrchů můžete kluznou patku nasadit na základovou desku , abyste zabránili poškrábání povrchu. ♦ Zavěste kluznou patku zepředu na základo- vou desku a zatlačte ji směrem dozadu na- horu, dokud na základové desce nezaskočí. ♦ K odebrání kluzné patky ji uvolněte vzadní části základové desky a sejměte ji směrem dopředu. Obsluha Nastavení úhlu řezu ♦ Povolte svěrací šrouby dodaným klíčem s vnitřním šestihranem a odtáhněte základovou desku dozadu. ♦ Nastavte úhel řezu 0°/ 15°/ 30°/ 45° po- mocí značek na základové desce . Posuňte základovou desku dopředu, aby aretační kolík zapadl do ozubení . ♦ Upněte svěrací šrouby pomocí klíče s vnitř- ním šestihranem. IB_302616_PSTDA20-LiA2_LB8.indb 74 15.11.18 10:33PSTDA 20-Li A2 CZ │ 75 ■ UPOZORNĚNÍ ► Při úhlu řezu 15°/30°/45° se ochranný kryt a ochrana proti utržení třísek musí nejdříve sejmout. Nastavení počtu zdvihů Vypínač má variabilní regulaci rychlosti. Lehké stisknutí vypínače má za následek snížení počtu otáček. Se zesilujícím stiskem se počet otáček zvyšuje. UPOZORNĚNÍ ► Integrovaná motorová brzda umožňuje rychlé zastavení. Nastavení kývavého zdvihu ♦ Pomocí přepínače kývavého zdvihu můžete nastavit kývavý zdvih pilového listu . Bez kývavého zdvihu (poloha „0“) docílíte jemných a čistých hran řezu. Utenkých obrobků kývavý zdvih vypněte. Saktivovaným kývavým zdvihem (poloha 1-3) můžete dosahovat stále rychlej- šího řezu. Zapnutí / vypnutí Zapnutí přístroje: ♦ Zatlačte aretaci vypínače doleva nebo doprava a podržte ji stisknutou. ♦ Stiskněte vypínač

Po rozběhnutí stroje můžete aretaci vypínače opět pustit. Pracovní světlo svítí při lehce nebo úplně stisknutém vypínači . Umožňuje tím osvětlení pracovní plochy ve špatných světel- ných podmínkách. Vypnutí přístroje: Pusťte vypínač

Údržba a čištění VÝSTRAHA! NEBEZPEČÍ ZRANĚNÍ! Před jakoukoli prací na přístroji pří- stroj vypněte a vyjměte akumulátor. ■ Přístroj musí být vždy čistý, suchý a zbavený oleje a maziv. ■ Kčištění povrchu používejte suchý hadřík. ■ Pokud je nutné lithio-iontový akumulátor skla- dovat po delší dobu, musí se pravidelně kont- rolovat stav jeho nabití. Optimální stav nabití je mezi 50% a 80%. Optimální skladovací klima je chladné a suché. ■ Přístroj čistěte ihned po řezání. ■ Odstraňte nečistoty (např. od třísek). Vpřípadě potřeby vyčistěte upínání pilového listu štětcem nebo je vyfoukejte stlačeným vzduchem. Záruka společnosti Kompernass Handels GmbH Vážená zákaznice, vážený zákazníku, na tento přístroj získáváte záruku vtrvání 3 let od data zakoupení. V případě závad tohoto výrobku máte zákonná práva vůči prodejci výrobku. Tato zákonná práva nejsou omezena naší níže uvedenou zárukou. Záruční podmínky Záruční doba začíná plynout dnem nákupu. Dobře uschovejte originál pokladního lístku. Tento doklad je potřebný jako důkaz o koupi. Pokud do tří let od data zakoupení tohoto výrobku dojde k vadě materiálu nebo vý robní závadě, pak Vám podle našeho uvážení výrobek zdarma opra- víme nebo vyměníme. Předpokladem této záruky je, že bude během tříleté lhůty předložen vadný přístroj a doklad o koupi (pokladní lístek) a stručně se popíše v čem závada spočívá a kdy se vyskytla. Vztahuje-li se na závadu naše záruka, obdržíte zpět buď opravený nebo nový produkt. Opravou nebo výměnou výrobku nezačne plynout nová záruční doba. IB_302616_PSTDA20-LiA2_LB8.indb 75 15.11.18 10:33PSTDA 20-Li A2 ■ 76 │ CZ Záruční doba a zákonné nároky vyplývající ze závad Záručním plněním se záruční doba neprodlužuje. To platí ipro vyměněné a opravené součásti. Poškození nebo vady vyskytující se případně již při nákupu se musí oznámit ihned po vybalení. Po uplynutí záruční doby podléhají veškeré opravy zpoplatnění. Rozsah záruky Přístroj byl vyroben pečlivě podle přísných směrnic kvality a před expedicí byl svědomitě vyzkoušen. Záruka se vztahuje na materiálové nebo výrobní vady. Tato záruka se nevztahuje na součásti pro- duktu, které jsou vystaveny normálnímu opotřebení, a proto je lze považovat za opotřebovatelné díly nebo za poškození křehkých součástí jako jsou např. spínače, akumulátory, formy na pečení nebo části, které jsou vyrobeny ze skla. Tato záruka zaniká, pokud je výrobek poškozen, nebyl řádně používán nebo udržován. Pro zajištění správného používání výrobku se musí přesně dodr- žovat všechny pokyny uvedené v návodu kobsluze. Účelům použití a úkonům, které se v návodu kobsluze nedoporučují nebo se před nimi varuje, je třeba se bezpodmínečně vyhnout. Výrobek je určen pouze pro soukromé účely a ne pro komerční použití. Při nesprávném a neodborném používání, při použití násilí a při zásazích, které nebyly provedeny našimi autorizovanými servisními provozovnami, záruční nároky zanikají. Vyřízení v případě záruky Pro zajištění rychlého Vaší žádosti postupujte podle následujících pokynů: ■ Pro všechny dotazy mějte připraven pokladní lístek a číslo výrobku (např. IAN 12345) jako doklad o koupi. ■ Číslo výrobku naleznete na typovém štítku, rytině, na titulní straně svého návodu (vlevo dole) nebo jako nálepku na zadní nebo spodní straně. ■ Pokud by se měly vyskytovat funkční vady nebo jiné závady, kontaktujte nejprve níže uvedené servisní oddělení telefonicky nebo e-mailem. ■ Výrobek, zaevidovaný jako vadný výrobek pak můžete při přiložení dokladu o nákupu (pokladní lístek) a při uvedení, v čem spočívá vada a kdy k ní došlo, poslat výrobek pro Vás bez poštovného na adresu, kterou Vám oznámí servis. Na webových stránkách www.lidl-service.com si můžete stáhnout tyto a mnoho dalších příruček, videí o výrobku a software. IB_302616_PSTDA20-LiA2_LB8.indb 76 15.11.18 10:33PSTDA 20-Li A2 CZ │ 77 ■ Servis VÝSTRAHA! ► Nechte své přístroje opravit vservisní dílně nebo odborným elektrikářem a pouze za použití originálních náhradních dílů. Tím se zajistí, že zůstane zachována bezpečnost přístroje. ► Výměnu zástrčky nebo síťového kabelu svěřte vždy výrobci přístroje nebo jeho zákaznickému servisu. Tím se zajistí, že zůstane zachována bezpečnost přístroje. Servis Česko Tel.: 800143873 E-Mail: kompernass@lidl.cz IAN 302616 Dovozce Dbejte prosím na to, že následující adresa není adre- sou servisu. Kontaktujte nejprve uvedený servis.

NĚMECKO www.kompernass.com Likvidace Obal se skládá zekologických materiálů, které můžete zlikvidovat vkomunálních sběrných recyklačních dvorech. Nevyhazujte elektrická nářadí do domovního odpadu! Vsouladu sevropskou směrnicí č. 2012/19/EU musí být opotřebovaná elektrická nářadí shroma- žďována odděleně a odevzdána kekologické recyklaci. Akumulátory nevyhazujte do domovního odpadu! Vadné nebo staré akumulátory se musí recyklovat podle směrnice č. 2006/66/EC. Akumulátor a/ nebo přístroj odevzdejte do příslušných sběren. Omožnostech likvidace nefunkčního elektrického nářadí/ akumulátorů se informujte usvého obecního či městského úřadu. Balení zlikvidujte ekologicky. Dbejte na označení na různých obalových materiálech a v případě potřeby je roztřiďte odděleně. Obalové materiály jsou označeny zkratkami (a) a číslicemi (b) s následujícím významem: 1–7: Plasty, 20–22: Papír a lepenka, 80–98: Kompozitní materiály Informace omožnostech likvidace vysloužilého výrobku Vám podá správa Vašeho obecního nebo městského úřadu. IB_302616_PSTDA20-LiA2_LB8.indb 77 15.11.18 10:33PSTDA 20-Li A2 ■ 78 │ CZ Překlad originálu prohlášení o shodě My, KOMPERNASS HANDELS GMBH, osoba odpovědná za dokumentaci: pan Semi Uguzlu, BURGSTR. 21, DE - 44867 BOCHUM, NĚMECKO, prohlašujeme, že tento výrobek je ve shodě snásledu- jícími normami, normativními dokumenty a směrnicemi ES: Směrnice ostrojních zařízeních (2006 / 42 / EC) Směrnice oelektromagnetické kompatibilitě (2014 / 30 / EU) Směrnice oomezení používání nebezpečných látek (RoHS) (2011 / 65 / EU)*

• Výhradní odpovědnost za vystavení tohoto prohlášení o shodě nese výrobce. Výše popsán předmět pro- hlášení je v souladu spředpisy směrnice č. 2011/65/EU Evropského parlamentu a Rady ze dne 8. červ- na 2011 oomezení používání určitých nebezpečných látek velektrických a elektronických zařízeních. Použité harmonizované normy: EN 60745-1: 2009 / A11: 2010 EN 60745-2-11: 2010 EN 62233: 2008 EN 55014-1:2017 EN 55014-2: 2015 EN 60335-1: 2012 / A13:2017 EN 60335-2-29: 2004 / A2:2010 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN 50581:2012 Typové označení stroje: Aku přímočará pila PSTDA 20-Li A2 Rok výroby: 07 - 2018 Sériové číslo: IAN 302616 Bochum, 27.07.2018 Semi Uguzlu - manažer kvality - Technické změny ve smyslu dalšího vývoje jsou vyhrazeny. IB_302616_PSTDA20-LiA2_LB8.indb 78 15.11.18 10:33PSTDA 20-Li A2 CZ │ 79 ■ Objednávka náhradního akumulátoru Chcete-li si pro svůj přístroj objednat náhradní akumulátor, můžete to pohodlně vyřídit přes internet na adrese www.kompernass.com nebo telefonicky. Tento výrobek by mohl být vzhledem komezenému množství na skladě vkrátkém čase vyprodán. UPOZORNĚNÍ ► Objednávání náhradních dílů nelze vněkterých zemích provést online. Vtakovém případě kontaktujte servisní poradenskou linku. ■ Akce je omezena na jeden kus akumulátoru na zákazníka / přístroj a na dobu dvou měsíců po období akce. Poté lze náhradní akumulátor nadále objednávat jako náhradní díl za jiných podmínek. Telefonická objednávka Servis Česko Tel.: 800143873 E-Mail: kompernass@lidl.cz Aby bylo zaručeno rychlé zpracování Vaší objednávky, připravte si prosím pro všechny poptávky číslo výrobku (např. IAN 302616). Číslo výrobku naleznete na typovém štítku nebo na titulním listu tohoto návodu. IB_302616_PSTDA20-LiA2_LB8.indb 79 15.11.18 10:33PSTDA 20-Li A2 ■ 80 │ CZ IB_302616_PSTDA20-LiA2_LB8.indb 80 15.11.18 10:33PSTDA 20-Li A2 SK
