PSTD 800 B2 - Pila PARKSIDE - Bezplatný návod k obsluze

NÁVOD K OBSLUZE PSTD 800 B2 PARKSIDE

Překlad originálního provozního návodu DECOUPEERZAAG Vertaling van de originele gebruiksaanwijzing

4. Manipulace s elektrickým nářadím a jeho použití ................................68

5. Servis .................................................................. 69

• Bezpečnostní pokyny specifické pro děrovky p. 69
• Originální příslušenství / originální přídavná zařízení p. 70
• Informace kpilovým listům p. 70
• Uvedení do provozu p. 72
• Montáž / výměna pilového listu p. 72
• Montáž paralelního dorazu p. 72
• Připojení odsávání třísek p. 72
• Montáž kluzné patky p. 72
• Montáž chrániče proti otřepům p. 72
• Jemné nastavení laseru p. 72
• Obsluha p. 72
• Nastavení úhlu řezu p. 72
• Nastavení počtu zdvihů p. 72
• Nastavení předkmitu p. 72
• Zapnutí / vypnutí p. 73
• Zapnutí a vypnutí laseru / pracovního osvětlení p. 73
• Funkce ofukování třísek p. 73
• Údržba a čištění p. 73
• Záruka společnosti Kompernass Handels GmbH p. 74
• Servis p. 75
• Dovozce p. 75
• Likvidace p. 75
• Překlad originálu prohlášení o shodě PSTD 800 B2 ■ 66  p. 76

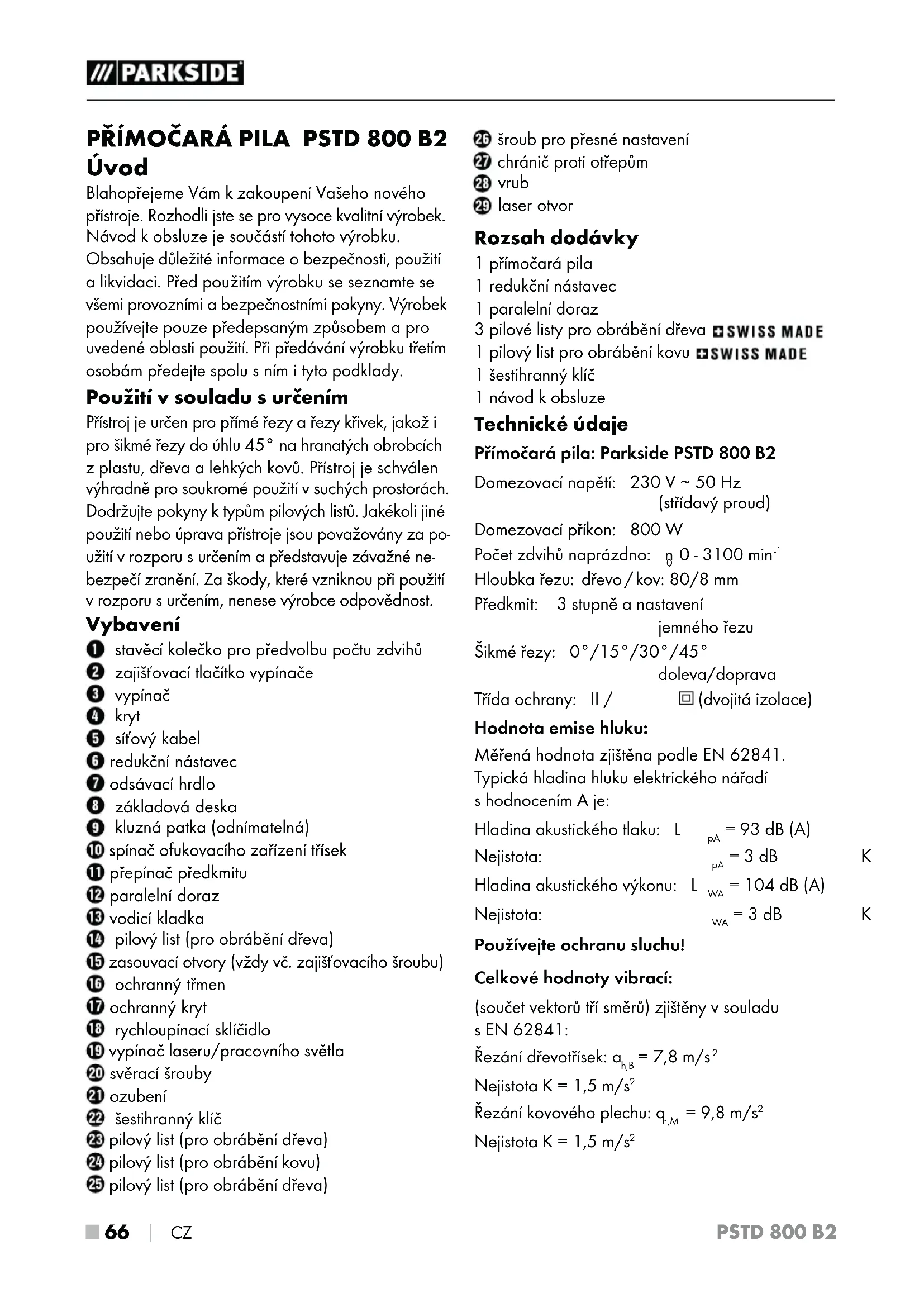

Úvod Blahopřejeme Vám kzakoupení Vašeho nového přístroje. Rozhodli jste se pro vysoce kvalitní výrobek. Návod kobsluze je součástí tohoto výrobku. Obsahuje důležité informace obezpečnosti, použití a likvidaci. Před použitím výrobku se seznamte se všemi provozními a bezpečnostními pokyny. Výrobek používejte pouze předepsaným způsobem a pro uvedené oblasti použití. Při předávání výrobku třetím osobám předejte spolu sním ityto podklady. Použití vsouladu surčením Přístroj je určen pro přímé řezy a řezy křivek, jakož i pro šikmé řezy do úhlu45° na hranatých obrobcích zplastu, dřeva a lehkých kovů. Přístroj je schválen výhradně pro soukromé použití vsuchých prostorách. Dodržujte pokyny ktypům pilových listů. Jakékoli jiné použití nebo úprava přístroje jsou považovány za po- užití vrozporu surčením a představuje závažné ne- bezpečí zranění. Za škody, které vzniknou při použití vrozporu surčením, nenese výrobce odpovědnost. Vybavení stavěcí kolečko pro předvolbu počtu zdvihů zajišťovací tlačítko vypínače vypínač kryt síťový kabel redukční nástavec odsávací hrdlo základová deska kluzná patka (odnímatelná) spínač ofukovacího zařízení třísek přepínač předkmitu paralelní doraz vodicí kladka pilový list (pro obrábění dřeva) zasouvací otvory (vždy vč. zajišťovacího šroubu) ochranný třmen ochranný kryt rychloupínací sklíčidlo vypínač laseru/pracovního světla svěrací šrouby ozubení šestihranný klíč pilový list (pro obrábění dřeva) pilový list (pro obrábění kovu) pilový list (pro obrábění dřeva) šroub pro přesné nastavení chránič proti otřepům vrub laser otvor Rozsah dodávky 1 přímočará pila 1 redukční nástavec 1 paralelní doraz 3 pilové listy pro obrábění dřeva 1 pilový list pro obrábění kovu 1 šestihranný klíč 1návod kobsluze Technické údaje Přímočará pila: Parkside PSTD 800 B2 Domezovací napětí: 230 V ∼ 50 Hz (střídavý proud) Domezovací příkon: 800 W Počet zdvihů naprázdno: n

Hloubka řezu: dřevo / kov: 80/8mm Předkmit: 3stupně a nastavení jemného řezu Šikmé řezy: 0°/15°/30°/45° doleva/doprava Třída ochrany: II / (dvojitá izolace) Hodnota emise hluku: Měřená hodnota zjištěna podle EN 62841. Typická hladina hluku elektrického nářadí shodnocenímA je: Hladina akustického tlaku: L

= 3 dB Používejte ochranu sluchu! Celkové hodnoty vibrací: (součet vektorů tří směrů) zjištěny vsouladu sEN 62841: Řezání dřevotřísek: a h,B = 7,8 m/s

Řezání kovového plechu: a h,M = 9,8 m/s

 67 ■ UPOZORNĚNÍ ► Uvedené hodnoty emise vibrací a uvedené hodnoty emise hluku byly měřeny pomocí standardizované zkušební metody a lze je použít pro srovnání elektrického nářadí s jiným nářadím. ► Uvedené hodnoty emise vibrací a uvede- né hodnoty emise hluku lze rovněž použít k předběžnému posouzení zatížení. VÝSTRAHA! ► Emise vibrací a hluku se mohou lišit během skutečného používání elektrického nářadí od uvedených hodnot v závislosti na způsobu, kterým se elektrické nářadí používá, zejména na způsobu, jakým je obrobek opracováván. ► Snažte se udržovat zatížení co nejnižší. Příkla

dem opatření ke snížení zatížení vibracemi je použití rukavic při práci s nářadím a omezení doby práce s nářadím. Přitom se musí zohled- nit všechny části provozního cyklu (například časy, kdy je elektrické nářadí vypnuté, a časy, kdy je sice zapnuté, ale běží bez zatížení). Obecné bezpečnostní pokyny pro elektrická nářadí VÝSTRAHA! ► Přečtěte si veškeré bezpečnostní pokyny, instrukce, ilustrace a technická data, jimiž je toto elektrické nářadí opatřeno. Zanedbání dodržování následujících bezpečnostních upozornění a pokynů může vést kúrazu elek- trickým proudem, k požáru a/nebo těžkým zraněním. Veškerá bezpečnostní upozornění a pokyny uschovejte pro budoucí použití. Pojem „elektrické nářadí“ užívaný vbezpečnostních pokynech se vztahuje na elektrická nářadí napájená ze sítě (se síťovým kabelem) a na elektrická nářadí napájená akumulátorem (bez síťového kabelu).

1. Bezpečnost na pracovišti

a) Pracovní prostor udržujte včistotě a dobře osvětlený. Nepořádek a neosvětlený pracovní prostor mohou vést kúrazům. b) S elektrickým nářadím nepracujte vprostředí ohroženém výbuchem, ve kterém se nachází hořlavé kapaliny, plyny nebo prach. Elektrické nářadí vytváří jiskry, od nichž se může vznítit prach nebo výpary. c) Nedovolte dětem ani jiným osobám, aby se přibližovaly kelektrickému nářadí vdobě, kdy ho používáte. Vpřípadě odvedení pozornosti můžete ztratit kontrolu nad elektrickým nářadím.

2. Elektrická bezpečnost

a) Přípojná zástrčka elektrického nářadí musí odpovídat zásuvce. Zástrčka se nesmí žád- ným způsobem pozměňovat. Nepoužívejte adaptérové zástrčky vkombi- naci suzemněným elektrickým nářadím. Nepozměněné zástrčky a jim odpovídající zá- suvky snižují riziko úrazu elektrickým proudem. b) Zabraňte kontaktu těla suzemněnými povr- chy jako např. od trubek, topení, sporáků a chladniček. Je-li Vaše tělo uzemněné, hrozí zvýšené riziko úrazu elektrickým proudem. c) Elektrická nářadí chraňte před deštěm a vlh- kostí. Vniknutím vody do elektrického nářadí se zvyšuje riziko úrazu elektrickým proudem. d) Nepoužívejte připojovací vedení vrozporu sjeho určením pro přenášení či zavěšování elektrického nářadí nebo kvytahování zástrč- ky ze zásuvky. Udržujte připojovací vedení vdostatečné vzdálenosti od zdrojů vysoké teploty, oleje, ostrých hran nebo pohyblivých částí přístroje. Poškozená nebo zapletená při- pojovací vedení zvyšují riziko úrazu elektrickým proudem. e) Pokud pracujete selektrickým nářadím venku, používejte pouze taková prodlužovací vedení, jež jsou schválena i pro venkovní použití. Používáním prodlužovacího vedení vhodného pro venkovní použití se snižuje riziko úrazu elektrickým proudem.PSTD 800 B2 ■ 68 

 CZ f) Pokud nelze zabránit provozu elektrického nářadí ve vlhkém prostředí, používejte prou- dový chránič. Použitím proudového chrániče se snižuje riziko úrazu elektrickým proudem.

a) Buďte neustále pozorní, sledujte své počínání a kpráci selektrickým nářadím přistupujte srozumem. Elektrické nářadí nepoužívejte, jste-li unavení nebo pod vlivem drog, alkoholu či léků. Jediný okamžik nepozornosti při použí- vání elektrického nářadí může způsobit vážná zranění. b) N oste osobní ochranné prostředky a vždy iochranné brýle. Nošením osobních ochran- ných prostředků, jako je ochranná maska proti prachu, protiskluzová bezpečnostní obuv, ochran- ná přilba nebo ochrana sluchu, a to vzávislosti na druhu a použití elektrického nářadí, se snižuje riziko zranění. c) Zabraňte neúmyslnému uvedení přístroje do provozu. Než elektrické nářadí zapojíte do elektrické sítě a/nebo připojíte akumulátor nebo než nářadí zvednete či přenesete, ujis- těte se, zda je vypnuté. Pokud máte při přená- šení elektrického nářadí prst na spínači, nebo pokud do sítě zapojíte již zapnuté elektrické nářadí, může dojít kúrazu. d) Předtím, než elektrické nářadí zapnete, odstraňte nastavovací nástroje nebo šroubo- váky. Pokud se nástroj nebo šroubovák nachází votáčející se části elektrického nářadí, může to vést kezraněním. e) Vyhýbejte se nepřirozenému držení těla. Zajistěte si bezpečnou stabilitu a neustále udr- žujte rovnováhu. Tak dokážete elektrické nářadí vneočekávaných situacích lépe kontrolovat. f) Noste vhodný oděv. Nenoste volné oblečení ani šperky. Vlasy a oděv udržujte vbezpečné vzdálenosti od pohyblivých částí. Volný a nepřiléhavý oděv, šperky nebo dlouhé vlasy mohou být pohyblivými částmi zachyceny. g) Pokud lze namontovat zařízení pro odsávání a zachytávání prachu, potom se tato musí připojit a správně použít. Použitím odsávání prachu se může snížit ohrožení prachem. h) Nenechte se ukonejšit falešným bezpečím a neopomíjejte bezpečnostní předpisy pro elektrická nářadí, i když elektrické nářadí po opakovaném použití již znáte. Nepozorná manipulace může způsobit v zlomku sekundy vážná zranění.

4. Manipulace s elektrickým nářadím

a jeho použití a) Elektrické nářadí nepřetěžujte. Pro práci po- užívejte elektrické nářadí vhodné k danému účelu. Svhodným elektrickým nářadím se Vám bude vuvedeném výkonovém rozsahu pracovat lépe a bezpečněji. b) Nepoužívejte elektrické nářadí, jehož spínač je vadný. Elektrické nářadí, které se již nedá zapnout nebo vypnout, představuje nebezpečí a musí se opravit. c) Před nastavováním přístroje, výměnou dílů vsazeného nástroje nebo odložením elektric- kého nářadí, vytáhněte zástrčku ze zásuvky a/nebo vyjměte vyjímatelný akumulátor. Toto bezpečnostní opatření zabraňuje neúmyslnému spuštění elektrického nářadí. d) Nepoužívaná elektrická nářadí udržujte mimo dosah dětí. Nedovolte používat elektrické nářadí osobám, které sním nejsou obeznáme- ny nebo které nečetly tento návod. Elektrická nářadí jsou nebezpečná, pokud je používají nezkušené osoby. e) Údržbu elektrických nářadí a vsazeného nástroje vykonávejte pečlivě. Zkontrolujte, zda jsou vpořádku pohyblivé části přístroje a zda nejsou sevřené, zda nejsou některé součásti rozbité nebo natolik poškozené, že je funkčnost elektrického nářadí omezena. Poškozené části elektrického nářadí nechte před jeho použitím opravit. Řada úrazů má svou příčinu ve špatné údržbě elektrických nářadí. f) Řezné nástroje udržujte vostrém a čistém stavu. Pečlivě udržované řezné nástroje sos- trými řeznými hranami se méně zasekávají a snáze se vedou.PSTD 800 B2 CZ 

 69 ■ g) Elektrické nářadí, příslušenství, vsazené ná- stroje atd. používejte dle těchto pokynů. Zohledňujte přitom pracovní podmínky a vykonávanou činnost. Použití elektrických ná- řadí kjiným než určeným účelům může vést ke vzniku nebezpečných situací. h) Udržujte rukojeti a plochy rukojetí suché, čisté a bez oleje a mastnoty. Kluzké rukojeti a plo- chy rukojetí neumožňují bezpečnou obsluhu a kontrolu elektrického nářadí vneočekávaných situacích.

a) Nechte své elektrické nářadí opravovat pouze kvalifikovanými odborníky a používejte jen originální náhradní díly. Tím se zajistí, že zůstane zachována bezpečnost elektrického nářadí. Bezpečnostní pokyny specifické pro děrovky ■ Elektrické nářadí nepřetěžujte. Pro svou práci použijte k tomu určené elektrické nářadí. S vhodným elektrickým nářadím bude- te pracovat v dané oblasti lépe a bezpečněji. ■ Nepoužívejte elektrické nářadí, jestliže jej nelze spínačem zapnout a vypnout. Elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí se opravit. ■ Mějte ruce mimo dosah pily. Nesahejte pod obrobek. Při kontaktu spilovým listem hrozí nebezpečí zranění. ■ Udržujte ruce vdostatečné vzdálenosti od zvedací tyče a rychloupínacího sklíčidla. Při kontaktu stěmito díly hrozí nebezpečí zraně- ní skřípnutím. ■ Elektrické nářadí veďte proti obrobku pouze vzapnutém stavu, jinak hrozí nebezpečí zpět- ného rázu. ■ Dbejte na to, aby při řezání přiléhala základo- vá deska

■ Po ukončení práce vypněte elektrické nářadí a pilový list vytáhněte zřezu teprve poté, co se úplně zastavil. Vyhnete se tak zpětnému rázu a můžete elektrické nářadí bezpečně odložit. ■ Používejte pouze nepoškozené pilové listy, které nevykazují žádné vady. Prohnuté a tupé pilové listy se mohou zlomit nebo způsobit zpětný ráz. ■ Nesnažte se po vypnutí přibrzďovat pilový list bočním protitlakem. Pilový list se může poškodit, zlomit nebo způsobit zpětný ráz. ■ Obrobek zajistěte. Kupevnění obrobku použí- vejte upínací přípravky / svěrák. Obrobek tak zajistíte bezpečněji než vaší rukou. ■ Síťový kabel veďte od přístroje vždy směrem dozadu. ■ Neopracovávejte navlhčené materiály ani vlhké plochy. ■ Ohrožení prachem! Při delším opracovávání dřeva a zejména materiálů, při jejichž opraco- vávání vzniká zdraví škodlivý prach, připojte přístroj na vhodné zařízení pro odsávání prachu. ■ Noste ochrannou masku proti prachu! ■ Zajistěte dostatečné větrání. VÝSTRAHA! Chraňte se před laserovým zářením: LASER

P max.: < 1 mW • ʄ: 650 nm • EN 60825- 1:2014 Nedívejte se přímo do laserového paprsku, resp. do otvoru , ze kterého záření vychází. VÝSTRAHA! ► Pozorování výstupu laserového paprsku optic- kými nástroji (např. lupou, zvětšovacími skly apod.) je spojeno sohrožením zraku. ► Pozor! Pokud se použijí jiná než zde uvedená ovládací či seřizovací zařízení nebo se pro- vedou jiné postupy, může to vést kpůsobení nebezpečného záření. ■ Nemiřte laserovým paprskem nikdy na odrazivé plochy, osoby ani zvířata. Již krátký vizuální kontakt slaserovým paprskem může vést kpo- škození zraku.PSTD 800 B2 ■ 70 

 CZ Originální příslušenství / originální přídavná zařízení ■ Používejte pouze příslušenství a přídavná zařízení, uvedená vnávodu kobsluze, resp. taková, jejichž upínání je s přístrojem kompatibilní. Informace kpilovým listům Standardní vybavení Parkside již obsahuje pilové listy pro základní práci sdřevem a kovy. ▯ 3pilové listy pro obecné řezy do dřeva ▯ 1pilový list pro lehké kovy do 3mm UPOZORNĚNÍ ► Můžete však použít také jakýkoliv jiný pilový list, pokud je opatřen vhodným upínáním (stopkou sjednou zarážkou). ► Pro dlouhé, přímé řezy použijte vhodný pilový list (např. dodaný pilový list Parkside Speed Wood). Typ pilového listu vhodný nevhodnýPSTD 800 B2 CZ 

Pro optimalizované řezy použijte originální sady lamel pro parkování. Náš pilový kotouč

: SPEED WOOD Univerzální vhodné - podporuje rovné řezání. Nejlepších výsledků dosáhnete tím, že budete muset POŠKOZNAT POMALU a NÍZKÉ KAPALINY.

Sada „kov“ na nerezovou ocel, hliník atd.Sada „univerzální“ na drevo, plast a kovSada „drevo a plast“ na drevo, plast avícevrstvé deskyPřímý, v pořádkuPřímé, drsnéKřivkaPřesně úhel REVERSECLEAN CUT

Materiál Pevnost (mm)List 1 - 3List 2,5 - 6Hliník 3 - 15Nerez max. 1,5Křivka 1 - 3CLEAN CUT Přímý, v pořádkuPřímé, drsnéKřivkaPřesně úhel REVERSECLEAN CUT

 CZ Uvedení do provozu Montáž / výměna pilového listu Před všemi pracemi na přístroji vytáhněte síťovou zástrčku ze zásuvky. ♦ Sejměte ochranný kryt

♦ Otočte rychloupínacím sklíčidlem a podržte ho vtéto poloze. ♦ Zatlačte požadovaný pilový list do rychloupína- cího sklíčidla až na doraz. ♦ Pusťte rychloupínací sklíčidlo , toto se musí vrátit do své výchozí polohy. Pilový list je nyní zajištěný. ■ POZOR! Zuby pilového listu přitom musí směřo- vat dopředu (viz výklopná stránka)! ♦ Ochranný kryt opět nasaďte na přístroj. Montáž paralelního dorazu Paralelní doraz lze na přístroji připevnit vlevo nebo vpravo. ♦ Povolte oba zajišťovací šrouby zasouvacích otvorů

♦ Zasuňte paralelní doraz do zasouvacích otvorů . ♦ Přišroubujte opět napevno oba zajišťovací šrouby. Připojení odsávání třísek ♦ Zasuňte redukční nástavec do odsávacího hrdla dokud tento není zaaretovaný. ♦ Do redukčního nástavce nebo přímo na odsávací hrdlo připojte povolené odsávání prachu a třísek. Montáž kluzné patky Při obrábění citlivých povrchů můžete kluznou patku nasadit na základovou desku , abyste zabránili poškrábání povrchu. ♦ Zavěste kluznou patku zepředu na základo- vou desku a zatlačte ji směrem dozadu na- horu, dokud na základové desce nezaskočí. ♦ K odebrání kluzné patky uvolněte ji vzadní části základové desky a sejměte ji směrem dopředu. Montáž chrániče proti otřepům Chránič proti otřepům může zabránit třepení povrchu při řezání dřeva. Chránič proti otřepům lze používat pouze uurčitých typů pilových listů s kluznou patkou a pouze při úhlu řezu0°. ♦ Zatlačte chránič proti otřepům zespodu do kluzné patky . Jemné nastavení laseru ♦ Pokud čára laseru neleží ve vrubu , otáčejte šroubem pro přesné nastavení , dokud čára laseru neleží ve vrubu . Obsluha Nastavení úhlu řezu ♦ Povolte svěrací šrouby šestihranným klíčem a odtáhněte základovou desku dozadu. ♦ Nastavte úhel řezu 0°/ 15°/ 30°/ 45° po- mocí značek na základové desce . Posuňte základovou desku dopředu, aby aretační kolík zapadl do ozubení . ♦ Upněte svěrací šrouby pomocí šestihranného klíče . UPOZORNĚNÍ ► Při úhlu řezu 15°/30°/ 45° se ochranný kryt a chránič proti otřepům musí předtím sejmout! Nastavení počtu zdvihů ♦ Pomocí stavěcího kolečka pro předvolbu počtu zdvihů nastavte požadovaný počet zdvihů. Nastavení předkmitu ♦ Pomocí přepínače předkmitu můžete nastavit předkmit pilového listu . Bez předkmitu (po- loha „0“) docílíte jemných a čistých hran řezu. Utenkých obrobků předkmit vypněte. Sakti- vovaným předkmitem (poloha 1-3) můžete dosahovat stále rychlejšího řezu.PSTD 800 B2 CZ 

 73 ■ Zapnutí / vypnutí Zapnutí přístroje: Stiskněte vypínač

Vypnutí přístroje: Pusťte vypínač

Zapnutí trvalého provozu: Stiskněte vypínač a vstisknutém stavu ho zajistě- te zajišťovacím tlačítkem vypínače . Vypnutí trvalého provozu: Stiskněte vypínač a opět jej pusťte. Zapnutí a vypnutí laseru / pracovního osvětlení Vypínač: Stiskněte vypínač dokud není aktivní požadovaná funkce. LASER a PRACOVNÍ OSVĚTLENÍ → PRACOVNÍ

OSVĚTLENÍ → LASER → VYPNOUT

Funkce ofukování třísek Zapnutí funkce ofukování třísek: ♦ Posuňte spínač ofukovacího zařízení třísek do polohy . Podpora funkce odsávání: ♦ Posuňte spínač ofukovacího zařízení třísek do polohy „O“. Údržba a čištění VÝSTRAHA! NEBEZPEČÍ ZRANĚNÍ! Před jakoukoli prací na přístroji ho vypněte a vytáhněte síťovou zástrčku ze zásuvky. ■ Přístroj musí být vždy čistý, suchý a zbavený oleje a maziv. ■ Kčištění povrchu používejte suchý hadřík. VÝSTRAHA! ■ Je-li přívodní kabel elektrického nářadí poško- zen, musí být nahrazen speciálně upraveným přívodním kabelem, který je dostupný u servisní organizace. ■ Pokud jsou zuby pilového listu tupé a nelze sním již provádět kvalitní řezy, vyměňte ho. ■ Přístroj čistěte ihned po řezání. ■ Odstraňte nečistoty (např. od třísek). V případě potřeby vyčistěte držák pilového kotouče a otvor pro vystřikování třísky štětcem nebo vyfouknutím stlačeným vzduchem.PSTD 800 B2 ■ 74 

 CZ Záruka společnosti Kompernass Handels GmbH Vážená zákaznice, vážený zákazníku, na tento přístroj získáváte záruku v trvání 3let od data zakoupení. V případě závad tohoto výrobku máte zákonná práva vůči prodejci výrobku. Tato zákonná práva nejsou omezena naší níže uvede- nou zárukou. Záruční podmínky Záruční doba začíná plynout dnem nákupu. Dobře uschovejte pokladní doklad. Tento doklad je potřebný jako důkaz okoupi. Pokud se do tří let od data zakoupení tohoto výrob- ku vyskytne vada materiálu nebo výrobní závada, pak Vám podle našeho uvážení výrobek zdarma opravíme, vyměníme nebo uhradíme kupní cenu. Předpokladem této záruky je, že bude během tříle- té lhůty předložen vadný přístroj a doklad okoupi (pokladní doklad) a stručně se popíše, včem závada spočívá a kdy se vyskytla. Vztahuje-li se na závadu naše záruka, obdržíte zpět buď opravený nebo nový produkt. Opravou nebo výměnou výrobku nezačne plynout nová záruční doba. Záruční doba a zákonné nároky vyplývající ze závad Záručním plněním se záruční doba neprodlužuje. To platí ipro vyměněné a opravené součásti. Poškození nebo vady vyskytující se případně již při nákupu se musí oznámit ihned po vybalení. Po uplynutí záruční doby podléhají veškeré opravy zpoplatnění. Rozsah záruky Přístroj byl vyroben pečlivě podle přísných směrnic kvality a před expedicí byl svědomitě vyzkoušen. Záruka se vztahuje na materiálové nebo výrobní vady. Tato záruka se nevztahuje na součásti výrobku, které jsou vystaveny běžnému opotřebení, a proto je lze považovat za spotřební díly, nebo na poškození křehkých součástí, jako jsou např. spínače, akumulátory nebo díly, které jsou vyrobeny ze skla. Tato záruka zaniká, pokud je výrobek poškozen, nebyl řádně používán nebo udržován. Pro zajištění správného používání výrobku se musí přesně dodržovat všechny pokyny uvedené v návodu kob- sluze. Účelům použití a úkonům, které se v návodu kobsluze nedoporučují nebo se před nimi varuje, je třeba se bezpodmínečně vyhnout. Výrobek je určen pouze pro soukromé účely a ne pro komerční použití. Při nesprávném a neodbor- ném používání, při použití násilí a při zásazích, které nebyly provedeny našimi autorizovanými servisními provozovnami, záruční nároky zanikají. Vyřízení v případě záruky Pro zajištění rychlého Vaší žádosti postupujte podle následujících pokynů: ■ Pro všechny dotazy mějte připraven pokladní lístek a číslo výrobku (např.IAN12345) jako doklad o koupi. ■ Číslo výrobku naleznete na typovém štítku na výrobku, rytině na výrobku, na titulní straně návodu k obsluze (vlevo dole) nebo na nálepce na zadní nebo spodní straně výrobku. ■ Pokud by se měly vyskytovat funkční vady nebo jiné závady, kontaktujte nejprve níže uvedené servisní oddělení telefonicky nebo e-mailem. ■ Výrobek, zaevidovaný jako vadný výrobek pak můžete při přiložení dokladu o nákupu (poklad- ní lístek) a při uvedení, v čem spočívá vada a kdy k ní došlo, poslat výrobek pro Vás bez poš- tovného na adresu, kterou Vám oznámí servis. Na webových stránkách www.lidl-service.com si můžete stáhn- out tyto a mnoho dalších příruček, videí o výrobku a instalační software. Pomocí kódu QR se dostanete přímo na stránku servisu Lidl (www.lidl-service.com) a můžete pomocí zadání čísla výrobku (IAN)123456 otevřít svůj návod k obsluze.PSTD 800 B2 CZ 

 75 ■ Servis VÝSTRAHA! ■ Nechte přístroje opravit vservisní dílně nebo odborným elektrikářem a pouze za použití originálních náhradních dílů. Tím se zajistí, že zůstane zachována bezpečnost přístroje. ■ Výměnu zástrčky nebo síťového kabelu svěřte vždy výrobci přístroje nebo jeho zákaznickému servisu. Tím se zajistí, že zůstane zachována bezpečnost přístroje. UPOZORNĚNÍ ► Neuvedené náhradní díly (jako např. uhlíky, spínače) si můžete objednat přes naši servisní a poradenskou linku. Servis Česko Tel.: 800143873 E-Mail: kompernass@lidl.cz IAN 321225_1901 Dovozce Dbejte prosím na to, že následující adresa není ad- resou servisu. Kontaktujte nejprve uvedený servis.

KOMPERNASS HANDELS GMBH

BURGSTRASSE 21 44867 BOCHUM NĚMECKO www.kompernass.com Likvidace Obal se skládá zekologických materiálů, které lze zlikvidovat vkomunálních sběrných recyklačních dvorech. Nevyhazujte elektrická nářadí do domovního odpadu! Vsouladu sevropskou směrnicí č. 2012/19/EU musí být opotřebovaná elektrická nářadí shroma- žďována odděleně a odevzdána kekologické recyklaci. Informace omožnostech likvidace vysloužilého přístroje vám podá obecní nebo městský úřad. Balení zlikvidujte ekologicky. Dbejte na označení na různých obalových materiálech a v případě potřeby je roztřiďte odděleně. Obalové materiály jsou označeny zkratkami (a) a číslicemi (b) s následujícím významem: 1–7: Plasty, 20–22: Papír a lepenka, 80–98: Kompozitní materiály Informace omožnostech likvidace vysloužilého výrobku Vám podá správa Vašeho obecního nebo městského úřadu.PSTD 800 B2 ■ 76 

 CZ Překlad originálu prohlášení o shodě My, KOMPERNASS HANDELS GMBH, osoba odpovědná za dokumentaci: pan Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, DEUTSCHLAND/NĚMECKO, prohlašujeme, že tento výrobek je ve shodě snásledujícími normami, normativními dokumenty a směrnicemi ES: Směrnice ostrojních zařízeních (2006 / 42 / EC) Směrnice oelektromagnetické kompatibilitě (2014 / 30 / EU) Směrnice oomezení používání nebezpečných látek (RoHS) (2011 / 65 / EU)*

• Výhradní odpovědnost za vystavení tohoto prohlášení o shodě nese výrobce. Výše popsán předmět pro- hlášení je v souladu s předpisy směrnice č. 2011/65/EU Evropského parlamentu a Rady ze dne 8. červ- na 2011 o omezení používání určitých nebezpečných látek v elektrických a elektronických zařízeních. Použité harmonizované normy: EN 62841-1:2015 EN 62841-2-11: 2016 EN 55014-1:2017 EN 55014-2:2015 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN 50581:2012 Typové označení stroje: Přímočará pila PSTD 800 B2 Rok výroby: 04 - 2019 Sériové číslo: IAN 321225_1901 Bochum, 02.04.2019 Semi Uguzlu - manažer kvality - Technické změny ve smyslu dalšího vývoje jsou vyhrazeny.PSTD 800 B2 SK
