NÁVOD K OBSLUZE PKS 1500 A1 PARKSIDE

POKOSOVÁ PILA Pokyny k obsluze a bezpečnostní pokyny Překlad originálního návodu k obsluze

Před uvedením do provozu si přečtěte a dodržujte návod k obsluze a bezpečnostní pokyny!

Pozor! Nebezpečí poranění! Nedotýkejte se pilového listu v provozu!

Pozor! Laserové záření

Bude-li se při práci prášit, noste ochranu dýchacích cest!

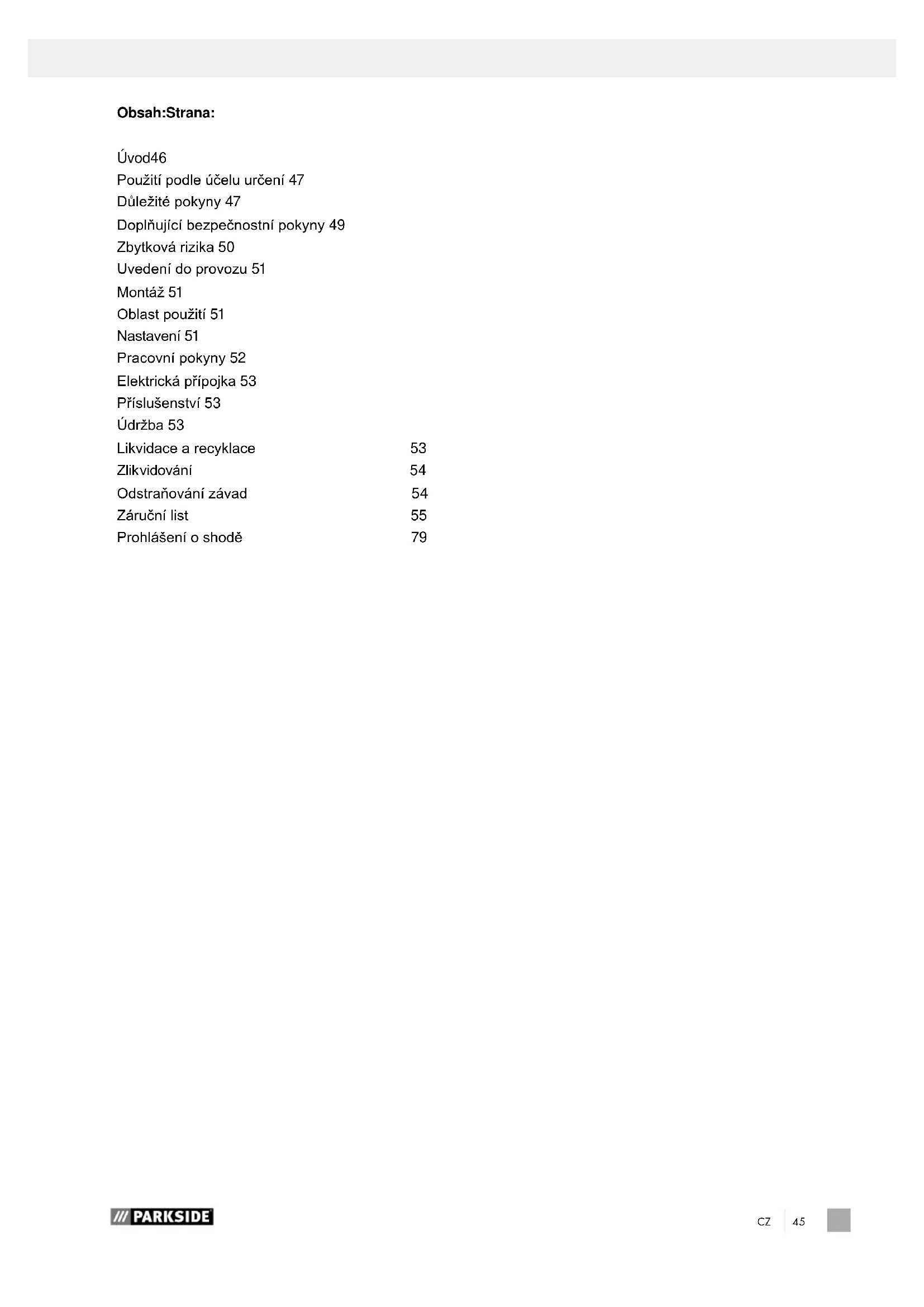

Obsah: Strana: Úvod 46 Použití podle účelu určení 47 Důležité pokyny 47 Doplňující bezpečnostní pokyny 49 Zbytková rizika 50 Uvedení do provozu 51 Montáž 51 Oblast použití 51 Nastavení 51 Pracovní pokyny 52 Elektrická přípojka 53 Příslušenství 53 Údržba 53 Likvidace a recyklace 53 Zlikvidování 54 Odstraňování závad 54 Záruční list 55 Prohlášení o shodě 79CZ

Ú vod VÝROBCE: scheppach Fabrikation von Holzbearbeitungsmaschine GmbH Günzburger Straße 69 D-89335 Ichenhausen POZNÁMKA, V souladu s platnými zákony, které se týkají odpo- vědnosti za výrobek, výrobce zařízení nepřebírá odpovědnost za poškození výrobku nebo za škody způsobené výrobkem, ke kterým z následujících důvodů:

• Nesprávná manipulace.

• Nedodržení pokynů pro obsluhu.

• Opravy prováděné třetí stranou, opravy neprová- děné v autorizovaném servisu.

• Montáž neoriginálních dílů nebo použití neorigi- nálních dílů při výměně.

• Jiné než specikované použití.

• Porucha elektrického systému, která byla způso- bena nedodržením elektrických předpisů a před- pisů VDE 0100, DIN 57113, VDE0113. DOPORUČUJEME: Před montáží a obsluhou tohoto zařízení si přečtěte kompletní text v návodu k obsluze. Pokyny pro ob- sluhu jsou určeny k tomu, aby se uživatel seznámil s tímto zařízením a aby při jeho použití využil všech jeho možností v souladu s uvedenými doporučeními. Tento návod k obsluze obsahuje důležité informace o tom, jak provádět bezpečnou, profesionální a hos- podárnou obsluhu stroje, jak se zabránit rizikům, jak ušetřit náklady na opravy, jak zkrátit doby prostojů a jak zvýšit spolehlivost a prodloužit provozní životnost stroje. Mimo bezpečnostních předpisů uvedených v návodu k obsluze musíte dodržovat take platné předpisy, které se týkají provozu stroje ve vaší zemi. Uchovávejte návod k obsluze stále v blízkosti stroje a uložte jej do plastového obalu, aby byl chráněn před nečistotami a vlhkostí. Přečtěte si návod k obsluze před každým použitím stroje a pečlivě dodržujte v něm uvedené informace. Stroj mohou obsluhovat pouze osoby, které byly řádně proškole- ny v jeho obsluze a které byly řádně informovány o rizicích spojených s jeho obsluhou. Při obsluze stroje musí být splněn stanovený minimální věk. Nepřebíráme žádnou záruku za nehody nebo škody způsobené nedodržením tohoto návodu a bezpeč- nostních pokynů. Legenda obr. 1 1 Spouštěcí tlačítko 2 Rukojeť 3 Blokovací páka 4 Motor 5 Pilový list 6 Pohyblivá ochrana pilového listu 7 Podstavec 8 Stolní vložka 9 Otočný stůl 10 Upínač obrobku 11 Kloub pouzdro/podstavec 12 Vak na piliny 13 Pevná ochrana pilového listu PKS 1500 A1 Rozsah dodávky Zarovnávací a pokosová pila Vak na piliny Upínač obrobku Nástroj na výměnu pilového listu - inbusovým klíčem 6 mm Nástroj posuvné dorazové lišty - inbusovým klíčem 3 mm 2 pravítka Stojací rameno 2 uhlíkové kartáče 2 baterie (AAA) Návod k použití Technické údaje Konstrukční rozměry d x š x v mm 690 x 550 x 440 ø otočného stolu mm 385 x 150 Výška stolu mm 55 ø pilového listu mm 210/30/2,6/1,6 WZ 48 Počet otáček 1/min 5000 Rychlost řezu m/s 55 Rozsah otočení 2 x 45° Úhel náklonu 45° Dvojitý pokos 45° x 45° vlevo Nastavení rastru 45°, 30°, 22,5°, 15°, 0°, 15°, 22,5°, 30°, 45° Hmotnost kg 7,7 Údaje o řezu zarovnávání max. hloubka řezu 90°/45° 60 / 35 mm 90°/90° 120 x 60 mm 90°/45° 80 x 60 mm 45°/90° 120 x 35 mm 45°/45° 80 x 35 mm Pohon Motor V~/Hz 220-240 / 50 Příkon W S6 25%* 1500W Technické změny vyhrazeny!CZ

• Provozní režim S6, nepřetržitý periodický provoz. Provoz se skládá z doby náběhu, doby s konstant- ním zatížením a doby volnoběhu. Provozní cyklus činí 10 minut, relativní cyklus nasazení činí 25 % provozního cyklu. Opracovávaný předmět musí být vysoký alespoň 3 mm a široký alespoň 10 mm. Dávejte pozor, aby byl opracovávaný předmět vždy zajištěn držákem. Informace o vzniku hluku Hladiny hluku tohoto stroje v provozu jsou následu- jící:

: 112.6dB(A) K=3dB(A) Upozornění: Hluk může mít závažné dopady na vaše zdraví. Jestliže hluk stroje překročí 85 dB (A), nasaďte si prosím vhodná ochranná sluchátka. Bude-li elektrická přípojka vadná, může při spuštění stroje dojít k poklesu dodávky elektrického proudu. To může ovlivnit jiná zařízení (např. blikající lampy). K těmto poruchám by nemělo docházet, bude-li elektrické vedení odpovídat Zmax < 0,27. (Bude-li k nim i přesto docházet, informujte svého specializo- vaného prodejce.)

• Uvedená hodnota emisí vibrací byla získána normovaným zkušebním postupem a může být použita ke srovnání elektrického nástroje s jiným.

• Uvedená hodnota emisí vibrací může být použita rovněž k prvnímu posouzení zatížení. Použití podle účelu určení Kapovací pila slouží ke kapování dřeva a umělé hmoty, odpovídajíc velikosti stroje. Upozornění! Dodávaný pilový list je určen výluč- ně k řezání dřeva! Nepoužívejte jej k řezání umělé hmoty! Stroj smí být používán pouze podle svého úče- lu určení. Každé další, toto překračující použití, neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne výrobce. Použivat se smi pouze pro stroj vhodne pilove ko- touče. Použiti dělicich kotoučů všech druhů je za- kazano. Současti použiti podle učelu určeni je take dbat bezpečnostnich pokynů, tak jako navodu k montaži a provoznich pokynů v navodu k použiti. Osoby, ktere stroj obsluhuji a udržuji, musi byt s timto seznameny a byt poučeny o možnych nebez- pečich. Kromě toho musi byt co nejpřisněji dodržo- vany platne předpisy k předchazeni urazům. Dale je třeba dodržovat ostatni všeobecna pravidla v pracovnělekařskych a bezpečnostně technickych oblastech. Změny na stroji zcela vylučuji ručeni vyrobce a z toho vznikle škody. I přes použiti podle učelu urče- ni nelze zcela vyloučit určite zbyvajici rizikove fak- tory. Podminěna konstrukci a uspořadanim stroje se mohou vyskytnout nasledujici rizika:

• Dotknuti se piloveho kotouče v nezakryte časti pily.

• Sahnuti do běžiciho piloveho kotouče (řezne zra- něni)

• Zpětny vrh obrobků a jejich časti.

• Poškozeni sluchu při nepouživani potřebne ochrany sluchu.

• Zdravi škodlive emise dřevneho prachu při použi- vani v uzavřenych mistnostech. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnosten- ské, řemeslnické nebo průmyslové použití. Nepře- bíráme žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech. Důležité pokyny Pozor! Při používání elektrických nástrojů musí být za účelem ochrany před zásahem elektrickým proudem a nebezpečí zranění a požáru dodržo- vána následující základní bezpečnostní opatření. Před použitím tohoto elektrického nástroje si pře- čtěte všechny tyto pokyny a bezpečnostní pokyny dobře uschovejte. Bezpečná práce 1 Udržujte Vaše pracoviště v pořádku – Nepořádek na pracovišti představuje nebez- pečí úrazu. 2 Zohledněte vlivy prostředí – Nevystavujte elektrické nářadí dešti. Nepo- užívejte elektrické nářadí ve vlhkém nebo mokrém prostředí. – Postarejte se o dobré osvětlení. – Nepoužívejte elektrické nářadí v blízkosti hoř- lavých kapalin nebo plynů. – Elektrický nástroj nepoužívejte, hrozí-li nebez- pečí požáru nebo výbuchu. 3 Chraňte se před úderem elektrickým proudem – Vyhýbejte se tělesnému kontaktu s uzemně- nými částmi např. rourami, topnými tělesy, sporáky, ledničkami. 4 Nepouštějte do blízkosti děti! – Nenechte jiné osoby dotýkat se nářadí nebo kabelu, nepouštějte je na své pracoviště. – Obsluze musí být alespoň 18 let, učni alespoň 16 let, ale pouze s dozorem. 5 Nářadí uschovávejte bezpečně – Nepoužívané nářadí musí být uloženo na su- chém, uzamčeném místě a mimo dosah dětí.CZ

6 Nářadí nepřetěžujte – Na těžké práce nepoužívejte moc slabé nářadí nebo přídavné nářadí. 7 Používejte správné nářadí – Nepoužívejte nářadí k účelům na práce, na které není určeno. – Například nepoužívejte ruční kotoučovou pilu na kácení stromů nebo ořezávání větví. – Elektrický nástroj nepoužívejte k řezání pali- vového dříví. 8 Noste vhodné pracovní oblečení – Nenoste široké oblečení nebo šperky. Mohly by být zachyceny pohyblivými částmi. – Při práci na volném prostranství jsou vhodné gumové rukavice a pevná neklouzavá obuv. – V případě dlouhých vlasů noste vlasovou síťku. 9 Používejte ochranné pomůcky – Noste ochranné brýle. – Při prašných pracích používejte dýchací masku. 10 Připojte zařízení na odsávání prachu – Pokud jsou k dispozici zařízení na připojení zařízení na odsávání prachu, přesvědčte se, zda jsou tato připojena a používána. – Provoz v uzavřených prostorách je povolen pouze se vhodným odsávacím zařízením. 11 Nepoužívejte kabel na účely, pro které není určen – Nenoste nářadí za kabel a nepoužívejte ho na vytažení zástrčky ze zásuvky. Chraňte ka- bel před horkem, olejem a ostrými hranami. 12 Obrobek zajistěte – Na držení obrobku používejte upínací zaříze- ní nebo svěrák. Je tak držen bezpečněji než Vaší rukou a kromě toho máte obě ruce volné na ovládání stroje. – Budete-li opracovávat delší předměty, bude nutná podpěra (stůl, podstavce atd.), aby se zabránilo překlopení stroje. – Opracovávaný předmět vždy pevně přitisk- něte proti pracovní desce a zarážce, abyste zabránili viklání, případně převrácení opraco- vávaného předmětu. 13 Vyhněte se nenormálnímu držení těla – Zajistěte si bezpečnou podložku a buďte vždy v rovnováze. – Vyhněte se nesprávným polohám rukou, kdy by se kvůli náhlému vyklouznutí mohla jedna ruka nebo obě ruce dotknout pilového listu. 14 Nářadí pečlivě ošetřujte – Udržujte nářadí stále čisté a ostré, abyste mohli dobře a bezpečně pracovat. – Dodržujte předpisy pro údržbu a pokyny k výměně nářad. – Pravidelně kontrolujte zástrčku a kabel a v případě poškození je nechte obnovit autorizo- vaným odborníkem. – Pravidelně kontrolujte prodlužovací kabely a poškozené nahraďte. – Udržujte rukojeti suché a prosté oleje a tuku. 15 Vytáhněte vidlici z elektrické zásuvky – S pilovým listem v provozu nikdy neodstraňuj- te třísky, hobliny nebo upevněné dřevěné díly. – Pokud elektrický nástroj nepoužíváte, před údržbou a při výměně nástrojů, např. pilové- ho listu, vrtáků, fréz. 16 Nenechte zastrčené žádné klíče pro nářadí – Před zapnutím překontrolujte, jestli jsou klíče a nastavovací nástroje odstraněny. 17 Vyhněte se neúmyslnému spuštění – Ujistěte se, že je spínač při zasunutí vidlice do elektrické zásuvky vypnutý. 18 Venku používejte prodlužovací kabel. – Venku používejte pouze k tomu schválené a odpovídajícím způsobem označené prodlužo- vací kabely. – Naviják prodlužovacích kabelů používejte pouze s odvinutým kabelem. 19 Buďte soustředění – Dávejte pozor na to, co se děje. Pracujte s rozumem. Elektrický nástroj nepoužívejte, jestliže se nesoustředíte. 20 Zkontrolujte nářadí, zda není poškozeno – Před dalším použitím nářadí musí být pečlivě překontrolována bezvadná a řádná funkce ochranných zařízení nebo lehce poškozených částí. – Překontrolujte, zda je v pořádku bezvadná funkce pohyblivých dílů, jestli neuvázly nebo jestli nejsou díly poškozeny. Všechny části musí být správně namontovány, aby byla zajištěna bezpečnost přístroje. – Pohyblivý ochranný kryt nesmí být upínán v otevřeném stavu. – Poškozená bezpečnostní zařízení a díly musí být řádně opraveny nebo vyměněny v dílně zákaznického servisu, pokud není v návodu k použití uvedeno jinak. – Poškozené vypínače musí být nahrazeny v dílně zákaznického servisu. – Nepoužívejte žádné vadné nebo poškozené přívodní kabely. – Nepoužívejte stroje, u kterých se nedá za- a vypnout vypínač. 21 POZOR! – Při dvojitých pokosových řezech je nařízena obzvláštní opatrnost. 22 POZOR! – Použití jiných pracovních nástrojů nebo jiného příslušenství pro vás může znamenat nebezpečí poranění. 23 Svůj elektrický nástroj nechávejte opravovat odbornými elektrikáři. – Toto elektrické nářadí odpovídá příslušným bezpečnostním ustanovením. Opravy smí provádět pouze odborný elektrikář; v jiném případě nelze vyloučit úrazy provozovatele.CZ

Doplňující bezpečnostní pokyny 1 Preventivní bezpečnostní opatření – Upozornění! Nepoužívejte poškozené nebo deformované pilové listy. – Opotřebovanou stolovou vložku vyměňte. – Používejte pouze pilové listy doporučené výrobcem, které odpovídají normě EN 847-1. – Dávejte pozor, abyste vybrali pilový list vhod- ný pro řezaný materiál. – Noste vhodné osobní ochranné pomůcky. To zahrnuje: – Ochranná sluchátka pro zabránění riziku vzniku nedoslýchavosti. – Ochranu dýchacích cest pro zabránění vdechnutí nebezpečného prachu. – Při manipulaci s pilovými listy a surovým materiálem noste rukavice. Vždy, když to bude prakticky možné, přenášejte pilové listy v pouzdře. – Noste ochranné brýle. Během práce vznik- lé jiskry nebo z přístroje odlétávající třísky, hobliny a prachové částice mohou způso- bit ztrátu zraku. – Při řezání dřeva připojte elektrický nástroj k zařízení na zachytávání prachu. Uvolňování prachu bude mimo jiné ovlivněno druhem zpracovávaného materiálu, významem místní separace (zachytávání nebo zdroj) a správným nastavením krytů / vodicích plátů / vodicích prvků. – Nepoužívejte pilové listy z vysoce legované rychlořezné oceli (ocel HSS). 2 Údržba a servis – Při každém nastavení a údržbě nástroje vy- táhněte síťovou vidlici ze zásuvky. – Příčiny vzniku hluku jsou ovlivňovány různý- mi faktory, mimo jiné kvalitou pilových listů, stavem pilového listu a elektrického nástroje. Abyste omezili hluk, používejte podle mož- ností pilové listy, které jsou sestrojeny pro omezení hluku, pravidelně udržujte elektrický nástroj a jeho nástavce a v případě potřeby je opravte. – Osobě odpovědné za bezpečnost hlaste závady elektrického nástroje, bezpečnostních zařízení nebo nástavce nástroje ihned poté, co se objeví. 3 Bezpečná práce – Používejte pouze pilové listy, jejichž maxi- mální povolený počet otáček nebude menší než maximální počet otáček vřetena stolní kotoučové pily a které budou vhodné pro řezaný materiál. – Ujistěte se, že se pilový list v žádné pozici nedotýká otočného stolu, což provedete tak, že s vytaženou síťovou vidlicí otočíte rukou pilový list do pozice 45° a 90°. V případě potřeby znovu nastavte pilovou hlavu. – Při dopravě elektrického nástroje používejte pouze dopravní prostředky. Pro manipulaci nebo dopravu nikdy nepoužívejte ochranné prostředky. – Dávejte pozor na to, aby byla během dopravy je spodní část pilového listu zakryta, napří- klad ochranným prostředkem. – Přitom dbejte na to, abyste používali pouze ty distanční lišty a vřetenové kroužky, které jsou vhodné pro výrobcem uvedený účel. – Podlaha kolem stroje musí být rovná, čistá a nesmí se na ní nacházet drobné předměty, jako například hobliny a odřezky. – Pracovní poloha vždy vedle pilového listu – Z oblasti řezání neodstraňujte žádné odřezky ani jiné části obráběného předmětu, dokud bude stroj v chodu a dokud nebude pilový agregát v klidové pozici. – Dávejte pozor na to, aby byl stroj, bude-li to možné, vždy připevněn na pracovní lavici nebo na stole. – Dlouhé opracovávané předměty zajistěte na konci procesu řezání proti převrácení (např. odvíjecí rám nebo vozík). Upozornění! Tento elektrický nástroj vytváří během provozu elektromagnetické pole. Toto pole může za určitých podmínek ovlivňovat aktivní nebo pasivní zdravotní implantáty. Pro snížení rizika vážných nebo smrtelných úrazů doporučujeme osobám se zdravotními implantáty, aby se před obsluhou tohoto elektrického nástroje obrátily na svého lékaře nebo na výrobce zdravotního implantátu.

1 Abyste mohli ovládat manipulaci, nasaďte pou- ze nástavce. 2 Dodržujte nejvyšší počet otáček. Nesmí být překročen nejvyšší počet otáček uvedený na nástavci. Bude-li uveden, dodržujte rozsah otáček. 3 Dodržujte směr otáčení motoru a pilového listu. 4 Nepoužívejte prasklé nástavce. Prasklé nástav- ce vyřaďte z používání. Opravy nejsou povole- ny. 5 Z povrchu čelistí odstraňte nečistoty, mastnotu, olej a vodu. 6 Pro zmenšení otvorů v listech kotoučové pily nepoužívejte žádné redukční kroužky ani vlož- ky. 7 Dávejte pozor na to, aby měly redukční krouž- ky připevňované za účelem zajištění nástavce stejný průměr a alespoň 1/3 průřezu. 8 Zajistěte, aby byly připevňované redukční kroužky umístěny navzájem rovnoběžně. 9 S nástavci manipulujte opatrně. Nejlepším způsobem jejich uložení je originální obal nebo speciální obaly. Noste ochranné rukavice, abyste zlepšili bezpečnost úchopu a dále snížili riziko zranění.CZ

10 Před použitím nástavců se ujistěte, že jsou správně připevněny všechny ochranné pro- středky. 11 Před použitím se ujistěte, že vámi používaný nástavec splňuje technické požadavky tohoto elektrického nástroje a že je správně připev- něn. 12 Dodávaný pilový list používejte pouze k řezání dřeva, nikdy pro obrábění kovů. Pozor: Laserové záření Nedívat se do paprsku Třída laseru 2 Chraňte sebe a své okolí vhodnými bezpečnost- ními opatřeními před nebezpečím úrazu!

• Nedivat se nechraněnyma očima přimo do lase- roveho paprsku.

• Nedivat se nikdy přimo do drahy paprsků.

• Laserovy paprsek nikdy nesměrovat na reektu- jici plochy, na osoby nebo zviřata. Take laserovy paprsek s nizkym vykonem může važně poškodit oko.

• Pozor - pokud jsou provaděny jine, než zde uve- dene postupy, může to vest k nebezpečnemu vy- staveni paprskům.

• Nikdy neotvirat laserovy modul.

• Nebudete-li pokosovou pilu delší dobu používat, měli byste vyjmout baterie.

• Laser nesmí být vyměňován za laser jiného typu.

• Opravy laseru smí provádět pouze výrobce lase- ru nebo autorizovaný zástupce. Bezpečnostní pokyny pro manipulaci s bateri- emi 1 Vždy dávejte pozor na to, abyste baterie vkládaly se správnou polaritou (+ a –), která je uvedena na baterii. 2 Baterie nezkratujte. 3 Nenabíjejte baterie, které nejsou akumuláto- rové. 4 Baterie nepřebíjejte! 5 Nevkládejte současně staré a nové baterie, ani baterie různých typů nebo od různých výrobců. Baterie z jedné sady vždy vyměňujte současně. 6 Použité baterie ihned vyjměte z přístroje a správně zlikvidujte! 7 Baterie nezahřívejte! 8 Přímo na bateriích nesvařujte ani neletujte! 9 Baterie nerozebírejte! 10 Baterie nedeformujte! 11 Baterie nevhazujte do ohně! 12 Baterie ukládejte mimo dosah dětí. 13 Děti nesmí provádět výměnu baterií bez do- hledu! 14 Baterie neukládejte v blízkosti ohně, vařičů nebo jiných zdrojů tepla. Baterie nevystavujte přímému slunečnímu svitu a v horkém počasí je nepoužívejte ani neukládejte ve vozidlech. 15 Nepoužívané baterie uchovávejte v originálním obalu a neukládejte je do blízkosti kovových předmětů. Vybalené baterie nemíchejte ani neukládejte v nepořádku! To může způsobit zkratování baterie, což může způsobit škody, popáleniny, nebo dokonce nebezpečí požáru. 16 Nebude-li přístroj delší dobu používán a ne- bude-li určen pro případy nouze, baterie z něj vyjměte! 17 Vyteklých baterií se NIKDY nedotýkejte bez vhodné ochrany. Dostane-li se vyteklá kapa- lina do styku s pokožkou, je třeba zasaženou oblast pokožky ihned omýt tekoucí vodou. V každém případě zabraňte styku kapaliny s očima a ústy. V takovém případě neprodleně vyhledejte lékaře. 18 Před vložením baterií očistěte kontakty baterie i kontakty v přístroji. Zbytková rizika Stroj je zkonstruován podle aktuálního stavu techniky a podle uznávaných bezpečnostně- -technických norem. Přesto se mohou během práce vyskytnout jednotlivá zbytková rizika.

• Ohrožení zdraví zásahem elektrickým proudem při použití elektrických přívodních kabelů, které nebu- dou v pořádku.

• Kromě toho mohou přes všechna přijatá preven- tivní opatření vzniknout zbytková rizika, která nebudou zjevná.

• Zbytková rizika mohou být minimalizována, bu- dete-li dodržovat jak „Bezpečnostní pokyny“, tak „Určené použití“ a pokyny k obsluze.

• Stroj nadměrně nezatěžujte: příliš silný tlak při řezání rychle poškozuje pilový list, což vede ke snížení výkonu stroje při obrábění a jeho přes- nosti při řezání.

• Při řezání umělých hmot používejte prosím vždy svorky: části, které mají být odříznuty, musí být vždy upevněny do svorek.

• Zabraňte náhodnému spuštění stroje: při vložení vidlice do elektrické zásuvky nesmí být stisknut hlavní spínač.

• Používejte nástroje, které jsou doporučeny v této příručce. Tím dosáhnete toho, že bude vaše po- kosová pila poskytovat optimální výkon.

• Bude-li stroj v provozu, nesmíte nikdy pokládat ruce do oblasti obrábění. Před tím, než se pustí- te do nějakých činností, uvolněte tlačítko držadla a stroj vypněte.CZ

Uvedení do provozu Před uvedením do provozu si prostudujte bez- pečnostní pokyny v návodu k obsluze.

Vyjměte stroj z krabice, která jej chránila během přepravy, aniž byste ji poškodili. Může se vám znovu hodit později při delší přepravě nebo dlouhodobém skladování pokosové pily.

Protože je pokosová pila relativně malá a lehká, může ji snadno přemisťovat i jedna osoba. Stačí po uzavření uzavíracího tlačítka (26 – obr. 4) ve spodní pozici pokosovou pilu zdvihnout za držadlo (34 – obr. 4). PŘEPRAVA Bude-li muset být stroj přepravován, uchopte jej za držadlo (34 – obr. 4) a umístěte do originálního obalu. Dávejte pozor, abyste jej umístili do správné polohy (viz šipky na krabici). Náklad zajistěte lany nebo zajišťovacími řemeny, aby nemohlo během přepravy dojít k posunutí nákladu nebo vypadnutí jeho součástí.

UMÍSTĚNÍ / PRACOVNÍ MÍSTO

Stroj umístěte na pracovní lavici nebo na plochý podstavec, aby zařízení stálo co nejstabilněji. Dávejte pozor na to, aby byl stroj, bude-li to možné, vždy připevněn na pracovní lavici nebo na stole. Při práci se strojem musí být zohledněny ergono- mické faktory. Ideální výšky pracovního stolu nebo podstavce dosáhnete, bude-li se základna nebo pra- covní deska nacházet 90 až 95 cm nad podlahou. Stroj musí být umístěn tak, aby kolem něj bylo ve všech směrech alespoň 80 cm volného místa. Tak bude možné provádět čisticí práce a údržbu, stejně jako nastavení, a to při dodržení bezpečnostních podmínek a s dostatečným prostorem pro pohyb. UPOZORNĚNÍ: Stroj umístěte do oblasti, která bude vhodná z hlediska okolních podmínek a osvětlení. Nikdy nezapomínejte, že všeobecné okolní podmín- ky hrají při práci velmi důležitou úlohu při prevenci úrazů.

PŘIPOJENÍ DO ELEKTRICKÉ SÍTĚ

Elektrická zásuvka musí být v dobrém stavu. Chtěli bychom vám připomenout, že síťové zařízení musí mít instalovánu magnetotermickou ochranu, která bude chránit veškeré vedení před zkratem a přetížením. Montáž UPOZORNĚNÍ! Pro vlastní bezpečnost zapojte vidlici do elektrické zásuvky teprve poté, co do- končíte všechny montážní kroky a co si přečtete a pochopíte bezpečnostní pokyny a pokyny k obsluze. Pilu vyjměte z obalu a nasaďte na svou pracovní lavici. (Umístění pily na pracovní lavici – viz další stránka, část „UMÍSTĚNÍ / PRACOVNÍ MÍSTO“) Montáž sáčku na prach (obr. 2)

• Stiskněte kovové západky kovového kroužku sáčku na prach (12) a připojte je na výstupní otvor motorové části. Montáž napínáku obráběného předmětu (obr. 1.1)

• Povolte upevňovací šroub (17) a namontujte na- pínák obráběného předmětu (10) na levou nebo pravou stranu zajištěného pilového stolu.

• Nakonec znovu utáhněte upevňovací šroub (17). Montáž podpěr obráběného předmětu (obr. 1.1–1.2)

• Povolte křížový šroub (14) a prostrčte podpěru obráběného předmětu určeným otvorem na stra- ně zajištěného pilového stolu.

• Dávejte pozor na to, aby byla podpěra opracová- vaného předmětu (15) protažena rovněž oběma kolejnicovými spojkami (19) na spodní straně.

• Nakonec znovu pevně utáhněte křížový šroub (14).

• Tento postup stejným způsobem opakujte i na druhé straně. Montáž otevřeného třmínku (obr. 1.1–1.2)

• Povolte křížové šrouby (18) na spodní straně pily a prostrčte otevřený třmínek (16) určeným otvorem na zadní straně pily.

• Nakonec znovu utáhněte křížové šrouby (18). Oblast použití Předpokládané možnosti použití Stroj řeže:

• Dřevo a materiály na bázi dřeva

• Umělou hmotu Nepředpokládané možnosti použití Stroj není vhodný pro:

• Železné materiály, ocel, litina a rovněž další neu- vedené materiály, především potraviny.

• Pokosová pila bez ochrany.

• Materiály, které jsou větší než uvedené údaje pro řezání: 90°/90°/ 120 x 60 mm 90°/45° 80 x 60 mm 45°/90° 120 x 35 mm 45°/45° 80 x 35 mm Nastavení

POZOR: Než budete provádět jakákoliv nastavení, zkontrolujte prosím, zdali je vypnutý motor stroje.CZ

Posun stolové desky (obr. 2) Pokosovou pilu lze pomocí otočného stolu otáčet doleva a doprava. Pomocí stupnice je možné ab- solutně přesné nastavení úhlu. Úhly 0 ° až 45 ° lze přesně a rychle nastavovat rastrovým nastavením vždy po 15 °, 22,5 °, 30 °. Pro posun otočného stolu povolte upevňovací šroub (21) a zařízení otočte pomocí držadla (20) do požadovaného úhlu. Nakonec zajistěte upevňovacím šroubem (21). Náklon pilového zařízení (obr. 3) Pilové zařízení je možné naklonit až do úhlu 45 °. Uvolněte držadlo (23) na zadní straně stroje a podle stupnice nakloňte zařízení do požadovaného úhlu. Úhel je možné na stupnici (24) zjistit pomocí ukaza- tele (25). Nakonec znovu pevně přitáhněte držadlo. Pracovní pokyny Jakmile jste provedli vše, co zde bylo dosud uvede- no, můžete začít s obráběním. POZOR: Ruce mějte vždy daleko od oblastí řezání a nikdy se do nich při řezání nepokoušejte sáhnout. ZAJIŠTĚNÍ OBRÁBĚNÉHO PŘEDMĚTU Abyste zajistili obráběný předmět, připevněte jej na pracovní stůl pomocí napínáku obráběného předmě- tu ( 10 – obr. 1). Kapovací provoz (obr. 1, 1.3, 4) Pozor! Posuvná dorazová lišta (27a) musí být upevněná pro kapovací řezy 90° ve vnitřní poloze.

• Povolte upevňovací šroub (27b) posuvné dorazo- vé lišty (27a) inbusovým klíčem a zasuňte posuv- nou dorazovou lištu (27a) dovnitř.

• Posuvná dorazová lišta (27a) musí před maxi- mální vnitřní polohou zaaretovaná tak, aby vzdá- lenost mezi dorazovou lištou (27a) a pilovým ko- toučem (5) byla maximálně 8 mm.

• Zkontrolujte před řezem, zda není mezi dorazo- vou lištou (27a) a pilovým kotoučem (5) možná kolize.

• Upevňovací šroub (27b) opět utáhněte.

• Uvolněte uzavírací tlačítko (26).

• Pilové zařízení zvedněte za držadlo (2), až se dostane do nejvyšší pozice.

• Obráběný předmět zatlačte rovnoměrně na lišty se zarážkami (27), přitom dávejte pozor, aby se vaše ruce nedostaly do oblasti řezání pilového listu.

• Upevněte materiál pomocí upínacího zařízení (10) na pevném pilovém stole, aby se zabránilo posunutí během procesu řezání.

• S pravou rukou na držadle (2) zatlačte na blo- kovací páčku (3), aby bylo možné otočit zařízení dolů.

• Po stisknutí spouštěcího tlačítka (1) se rozběhne motor.

• Pilový list pomalu přiložte na obráběný předmět a s přiměřeným tlakem jej rozřízněte.

• Po ukončení procesu řezání hlavu stroje uveď- te opět do horní klidové polohy a pusťte spínač, vypínač (1). Pozor! Pomocí vratné pružiny se vrátí stroj au- tomaticky nahoru. Rukojeť (2) po ukončení řezu nepouštějte, hlavou stroje pohybujte pomalu a lehkým protitlakem nahoru. Pokosový řez 0°- 45° (obr. 1, 1.3, 3) Pokosovou pilou lze provádět pokosové řezy pod úhlem doleva 0°- 45° k pracovní desce. Pozor! Posuvná dorazová lišta (27a) musí být upevněná pro řezy pod úhlem (vhodná pilová hla- va) ve vnější poloze.

• Otevřete upevňovací šroub (27b) posuvné dora- zové lišty (27a) a posuňte posuvnou dorazovou lištu (27a) směrem ven.

• Posuvná dorazová lišta (27a) musí před polohou nejvíce uvnitř zaaretovaná tak, aby vzdálenost mezi dorazovou lištou (27a) a kotoučem pily (5) byla minimálně 8 mm.

• Zkontrolujte před řezem, zda není mezi dorazo- vou lištou (27a) a pilovým kotoučem (5) možná kolize.

• Upevňovací šroub (27b) opět utáhněte.

• Hlavu stroje uveďte do horní polohy.

• Otočný stůl (9) zaxujte v poloze 0°.

• Povolte upevňovací šroub (23) a pomocí rukojeti (2) nakloňte hlavu stroje doleva, až bude ukaza- tel (25) ukazovat na požadovaný úhel na stupnici (24).

• Upevňovací šroub (23) opět utáhněte.

• Proveďte řez podle popisu v bodu Kapovací pro- voz. Výměna pilového listu (obr. 5)

• Vytáhněte vidlici z elektrické zásuvky.

• Pilové zařízení nastavte do pozice „Pohon poko- sové pily“.

• Uvolněte pohyblivý kryt pilového listu (6) zatla- čením na zarážku (3 – obr. 1), přičemž tento kryt zdvihněte tak, aby byl pilový list volný.

• Ovládání aretace vřetena (22 – obr. 3)

• Povolte upevňovací šroub pilového listu (28) (Po- zor: levotočivý závit).

• Odstraňte šroub (28) a přírubu pilového listu (29).

• Opatrně vyjměte pilový list (nebezpečí poranění zuby pilového listu).

• Na vnitřní přírubu pilového listu nasaďte nový pilový list. Při tom dávejte pozor na směr otáčení pilového listu.

• Nasaďte vnější přírubu pilového listu a pevně do- táhněte šroub.

• Znovu nastavte kryt pilového listu do správné polohy. Výměna baterií laseru (obr. 6)

• Sejměte kryt baterií laseru (30). Vyjměte 2 bate- rie.CZ

• Obě baterie nahraďte bateriemi stejného nebo rovnocenného typu. Dávejte pozor, abyste za- chovali stejnou polaritu, s jakou byly umístěny použité baterie.

• Uzavřete kryt baterií. Zapnutí/vypnutí laseru. (obr. 6) Zapnutí: Za-/vypínač laseru (33) nastavit do polo- hy „1“. Na obrobek určený k opracování je promí- tána laserová čára, která ukazuje přesné vedení řezu. Vypnutí: Za-/vypínač laseru nastavit do polohy „0“. Nastavení laseru (obr. 7) Pokud laser (31) neukazuje správnou čáru řezu, může být nastaven. Vyšroubujte šrouby (32) a na- stavte laser bočním posunutím tak, aby se laserový paprsek trel na zuby pilového kotouče (5). Elektrická přípojka Instalovaný elektromotor je zabudován v pro- vozuschopném stavu. Přípojka musí odpovídat příslušným předpisům VDE a DIN. Těmto předpisům musí odpovídat síťová pří- pojka zákazníka i použité prodlužovací kabely. Důležité pokyny Při přetížení se motor automaticky vypne. Po určité době na vychladnutí (čas se liší) nechte motor zno- vu zapnout. Vadný elektrický přívodní kabel U elektrických přívodních kabelů často dochází k poškození izolace. Jeho příčinami mohou být:

• Poškození tlakem, je-li přívodní kabel veden ok- nem nebo štěrbinou ve dveřích.

• Prohnutí kvůli nevhodnému upevnění nebo vede- ní přívodního kabelu.

• Zlomení kvůli přejíždění přes přívodní kabel.

• Poškození izolace kvůli vytrhnutí z elektrické zá- suvky ve stěně.

• Protržení v důsledku stárnutí izolace. Tyto vadné elektrické přívodní kabely nesmí být používány a kvůli poškození izolace jsou životu ne- bezpečné. Pravidelně kontrolujte poškození elektrických pří- vodních kabelů. Dávejte pozor, aby nebyl přívodní kabel při kontrole připojen do elektrické sítě. Elektrické přívodní kabely musí odpovídat přísluš- ným předpisům VDE a DIN. Používejte pouze pří- vodní kabely s označením H 07 RN. Uvedení typového označení na přívodním kabelu je povinné. Motor na střídavý proud

• Napětí v síti musí činit 230 V~

• Prodlužovací kabely do délky 25 m mít průměr 1,5 milimetru čtverečního. Připojení a opravy elektrického vybavení mohou provádět pouze odborní elektrikáři. Při zpětných dotazech uvádějte prosím tyto údaje:

• Typ proudu napájejícího motor

• Údaje z typového štítku stroje

• Údaje z typového štítku motoru Příslušenství

Pokosová pila je vybavena přípojkou, k níž lze na- montovat odsávací zařízení. Můžete použít i sáček na prach. Hadice odsávacího zařízení se připojí pomocí ob- jímky na přípojce. Doporučujeme vám, abyste sáček nebo zásobník odsávacího zařízení čas od času vyprázdnili a vyčistili ltr. Rychlost proudění vzduchu musí u odsávacího zaří- zení činit alespoň 30 metrů za vteřinu. Údržba Bude-li se muset mimořádných servisních prací a mimořádných oprav účastnit odborný perso- nál, obraťte se vždy na doporučené servisní středisko, nebo přímo na nás.

• Servisní práce, údržbu a čištění, stejně jako od- straňování poruch, lze v zásadě provádět pouze na stroji s vypnutým pohonem.

• Všechny ochranné a bezpečnostní prostředky musí být namontovány zpět ihned po dokončení oprav a údržby.

BĚŽNÉ SERVISNÍ PRÁCE

Běžné servisní práce může provádět i nevyškolený personál a všechny jsou popsány v předchozích částech a v této kapitole.

• Pokosová pila nesmí být promazávána, leda že by s ní byly řezány vždy suché povrchy; všechny pohyblivé součásti stroje jsou samomazací.

• Při provádění servisních prací musí personál vždy, kdy to bude možné, nosit osobní ochranné pomůcky (ochranné brýle a rukavice).

• Čistěte oblast řezání a povrchy podpěr tím, že budete pravidelně odstraňovat hobliny. Doporučujeme použití odsávacího zařízení nebo štětce. POZOR: Nepoužívejte stlačený vzduch! Čas od času zkontrolujte pilový list. Objeví-li se na pile problémy, musí ji podle stavu znovu naostřit, nebo vyměnit odborný pracovník.

ODSTAVENÍ STROJE Z PROVOZU

Po odstavení z provozu je možné stroj zlikvidovat společně s běžným průmyslovým odpadem.CZ

Zlikvidování Obal se skládá z ekologicky vhodných materiálů, které můžete zlikvidovat v místních recyklačních střediscích. O možnostech ke zlikvidování vysloužilých přístrojů se dozvíte ve správě Vaší obce či města. Odstraňování závad Závada Možná příčina Odstranění Motor nefunguje. Motor, kabel nebo zástrčka je vadná, propálené pojistky. Stroj nechte zkontrolovat odborníkem. Motor nikdy neopravujte sami. Nebezpečí! Zkontrolujte pojistky, příp. je vyměňte. Motor se spouští pomalu a nedosahuje provozní rychlosti. Příliš nízké napětí, poškozená vinutí, propálený kondenzátor. Nechte zkontrolovat napětí elektrickými závody. Motor nechte zkontrolovat odborníkem. Kondenzátor nechte vyměnit odborníkem. Motor je příliš hlučný. Poškozená vinutí, vadný motor. Motor nechte zkontrolovat odborníkem. Motor nedosahuje plného výkonu. Elektrické okruhy v síti jsou přetížené (svítilny, ostatní motory atd.). Nepoužívejte jiné přístroje nebo motory na stejném elektrickém okruhu. Motor se lehce přehřívá. Přetížení motoru, nevhodné chlazení motoru. Zabraňte přetížení motoru při řezání, odstraňte prach z motoru a zjistěte tak optimální chlazení motoru. Snížený výkon při řezání. Pilový list je příliš malý (příliš často broušený). Nastavte koncová pravítka pilové jednotky. Řez pilou je hrubý nebo zvlněný. Pilový list je tupý, má nevhodný tvar zubů pro danou tloušťku materiálu. Pilový list nabruste, resp. použijte vhodný pilový list. Obrobek se vytrhává, resp. třepí. Příliš vysoký tlak při řezání, resp. pilový list není vhodný pro dané nasazení. Použijte vhodný pilový list.CZ

Záruční list Važena zakaznice, važeny zakazniku, naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, velice toho litujeme a prosíme Vás, abyste se obrátili na náš zákaznický servis, jehož adresa je uvedena na tomto záručním listu. Rádi Vám budeme k dispozici také telefonicky na níže uvedeném servisním čísle. Pro uplatňování nároků na záruku platí následu- jící:

• Tyto záruční podmínky upravují dodatečný záruční servis. Vašich zákonných nároků na záruku se tato záruka netýká. Náš záruční servis je pro Vás bezplatný.

• Záruční servis se vztahuje výhradně na nedostatky, které lze odvodit z vad materiálu nebo výrobních vad a je také omezen pouze na odstranění těchto nedostatků, resp. výměnu přístroje. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Záruční smlouva tak není realizována, pokud byl přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech. Z naší záruky je dále vyloučeno poskytnutí náhrady za dopravní škody, škody způsobené nedodržováním montážního návodu nebo z důvodů neodborné instalace, nedodržování návodu k použití (jako např. připojení na chybné síťové napětí nebo druh proudu), nedovoleného nebo neodborného používání (jako např. přetí- žení přístroje nebo použití neschválených vložných nástrojů nebo příslušenství), nedodržování pokynů pro údržbu a bezpečnostních pokynů, vniknutí cizích těles do přístroje (jako např. písek, kameny nebo prach), použití násilí nebo poškození v důsledku cizích vlivů (jako např. škody způsobené pádem), jakož také běžného opotřebení způsobeného používáním. Nárok na záruku zaniká, pokud bylo do přístroje již zasahováno

• Záruční doba činí 3 roky a začíná datem koupě přístroje. Nároky na záruku před vypršením záruční doby je třeba uplatňovat během dvou týdnů od zjištění defektu. Uplatňování nároků na záruku po vypršení záruční doby je vylouče- no. Oprava nebo výměna přístroje nevede k prodloužení záruční doby, ani k zahájení nové záruční doby za provede- ný výkon pro přístroj nebo pro případné zamontované náhradní díly. Toto platí také v případě servisu v místě Vašeho bydliště.

• Při uplatňování Vašeho nároku na záruku zašlete prosím přístroj bez poštovného na níže uvedenou adresu. Přilož- te originál prodejního dokladu nebo jiného datovaného potvrzení o koupi. Pokladní lístek si proto dobře uložte jako důkaz! Popište nám prosím pokud možno přesně důvod reklamace. Je-li defekt přístroje v našem záručním servisu obsažen, obdržíte obratem opravený nebo nový přístroj. Samozřejmě rádi za úhradu nákladů odstraníme defekty na přístroji, které nespadají nebo již nespadají do rozsahu záruky. K tomu nám přístroj prosím zašlete na naši servisní adresu. Adresa servisního střediska: GARLAND distributor, s.r.o. Hradecká 1136 CZ - 50601 Jicín Servisní horká linka: +800 4003 4003 (0,00 €/Min.) Adresa elektronické pošty (CZ): lidl.service.cz@scheppach.comES

prohlašuje následující shodu podle smernice EU a norem pro výrobek

Jen pro státy EU. Elektrické náradi nevyhazujte do komunálniho odpadu! Podle evropské smêrnice 2012/19/EU o nakládání s použitými elecktrický- mi a elektronickými zarizeními a odpovídajícich ustanoveni právnich pred- pisú jednotlivých zemí se použitá elektrická náradí musí sbírat oddêlenê od ostatniho odpadu a podrobit ekologicky šetrnému recyklování.
