GEBRUIKSAANWIJZING PKS 1500 A1 PARKSIDE

Gebruiks- en veiligeidsvoorschriften

Vertaling van de originele gebruikshandelieiding

13/14

Vouw voor het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

CZ

NL/BE Bedienings- en veiligeidsinstructies Pagina 34

CZ Pokyny k oblsze a bezpećností poukyny Strana 45

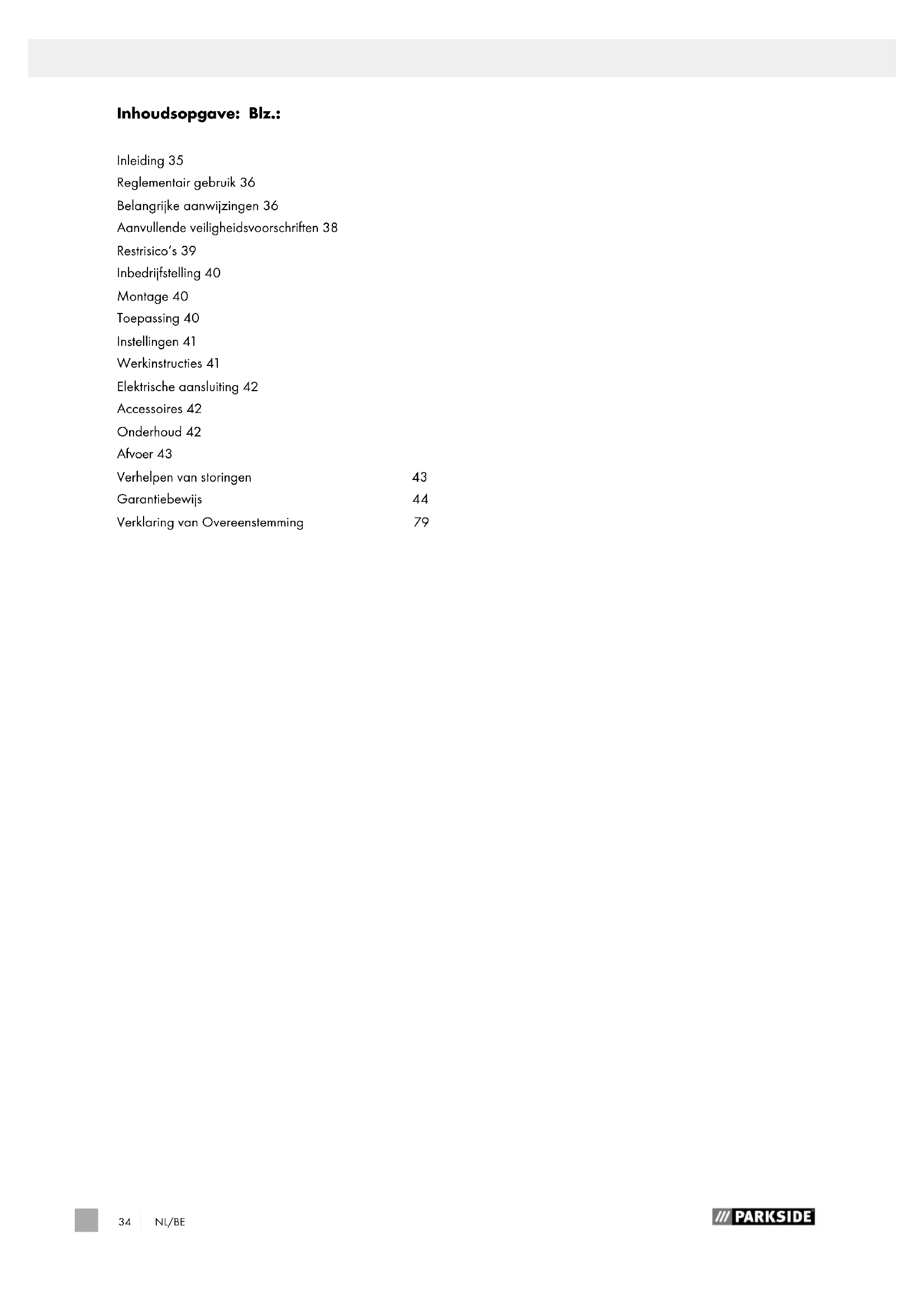

Belangrijke aanwijzingen 36

Aanvullende veiligheidsvoorschriften 38

Restrisico's 39

Inbedrijfstelling 40

Montage 40

Toepassing 40

Instellingen 41

Werkinstructies 41

Elektrische aansluiting 42

Accessoires 42

Onderhoud 42

Afvoer 43

Verhopen van storingen 43

Garantiebewijs 44

Verklaring van Overeenstemming 79

Inleiding

FABRIKANT:

scheppach

Volgens de van toepassing zichde wet voor productaansprakelijkheid is de producent van dit apparaat Niet aansprakelijk voor schade die ontstaat door of door middel van dit apparaat in geval van:

• Onjuist gebruik,
• Niet-naleving van de gebruiksinstructies,
• Reparations door derden, nied-erkende getrainde werklui,
• Installatie en verwanging van nicht-originele reserveonder-delen,
• Ongepast gebruik, falen van het elektronisch systeme ten gevolge van Niet-naleving van de elektrische specifica-ties en de VDE 0100, DIN 57113 / VDE 0113 voorschriften.

AANBEVELINGEN:

Lees de volledige handleiding voor de montage en besturing van het apparaat. Deze handleding is bedoeld om het gebruik van het apparaat gemakkelijker te makeen voor u en om vertrouwd te geraken met het gebruik van het apparaat. De handleding bevat belangrijkenota's over hoe veilig, goed en economisch gebruik te makeen van uw apparaat, en over hoe u gevaar kan vermijden, reparatiekosten kann besparen,downtime kan verminderen en de betrouwbaarheid en levensduur van uw apparaat kan vergroten. Bovenop de veiligheidsvoorschriften in deze handleiding, moet u ook voldoen aan de geldende voorschriften van uw land in verband met het gebruik van het apparaat. Plaats de gebruiksanawijzing in een doorzichtig plastic map om deze te beschermen gegen vuil en vocht, enbewaar ze in de nabijheid van het apparaat. De instructies要去en gelezen en nauw gevolgd worden door iedereen Vooraleer het apparaat te gebruiken. Enkel getrainde Personen die op de hoogte gebracht zijn van de maybe

gevaren en risico's mogen het apparaat gebruiken. De vereiste minimumleefijd moet worden voldaan.

Als aanvulling op de veiligeidsvoorschriften in deze handleiding en de speciale voorschriften van uw land,要去en ook de algemeen erkende technische regels voor het gebruik van houtverwerkende apparaten in alot genomen worden.

Wij hunen Niet aansprakelijk worden gesteld voor ongevalen of schade,veroorzaakt door Niet-naleving van deze handleiding en de veiligheidsvoorschriften.

Legendabijafb.1

1 Startknop
2 Handgreep
3 Blokeerhendel
4 Motor
5 Zaagblad
6 Beweegbare zaagbladbescherming
7 Voetstuk
8 Tafelinzetstuk
9 Draaiafel
10 Werkstukklem
11 Knikarm behuizingen/voetstuk
12 Stofzak
13 Vaste zaagbladbescherming

PKS 1500 A1
Inhoud van de levering
	Afkort- en verstekzaag
	Stofzak
	Werkstukklem
	Gereedschap voorervangingsaagbladinbussleutel 6 mm
	Gereedschapvoorverschuijbareaanslagscheen inbussleutel3 mm
	2 werkstuksteunen
	Standbeugel
	2 koolborstels
	2 batterijen (AAA)
	Gebruikshandleiding
Technische gegevens
Afmetingen L x B x Hmm	690 x 550 x 440
ø draaitafel mm	385 x 150
Tafelhoogte mm	55
Zaagbladø mm	210/30/2,6/1,6 WZ 48
Toerental 1/min	5000
Zaagsnelheid m/s	55
Draaibereik	2 x 45°
Hellingshoek	45°
Dubbelevesteksneden 45° x45°	links
Arrêteerstanden	45°, 30°, 22, 5°, 15°, 0°,15°, 22,5°, 30°, 45°
Gewicht kg	7,7
Zaaggegevens voor afkorten
Max. zaagdiepte90°/45°	60 / 35 mm
90°/90°	120 x 60 mm
90°/45°	80 x 60 mm
45°/90°	120 x 35 mm
45°/45°	80 x 35 mm
Aandrijving
Motor V~/Hz	220-240 / 50
Opgenomenvermogen W	S6 25%* 1500W

Technische wizzigingen voorbehonden!

• Bedrijsmodus S6, ononderbroken periodiek bedrijf. De bedrijsstijd is opgebouwd uit een opstarttijd, een tijd met een constante belasting en een uillooptijd. De cyclusduur bedraagt 10 minuten en de relatieve inschakelduur bedraagt 25% van de cyclustijd.

Het werkstuk要去 minimaal een hoogte van 3 mm en een breedte van 10 mm hebben.

Zorg ervoor dat het werkstuk altijd met de kleminrichting is geborgd. Informatie over geluidsproductie

Geluidsniveauaustijdens het gebruik van de machine:

$$ \begin{array}{l} \mathrm {I} _ {\mathrm {p A}}: 9 9. 6 \mathrm {d B} (\mathrm {A}) \mathrm {K} = 3 \mathrm {d B} (\mathrm {A}) \ \mathrm {L} _ {\mathrm {w}:} \quad 1 1 2. 6 \mathrm {d B (A)} \quad \mathrm {K} = 3 \mathrm {d B (A)} \ \end{array} $$

Waarschuwing: Lawaai kan ernstige gezondheids-klachten tot gevolg hebben. Draag geschikte gehoorbescherming indien de geluidsproductie van de machine groter is dan 85 dB (A). Als de elektrische aansluiting defect is, kan de stroom uittvallen bij de start van de machine. Dit kan invloed hebben op andere machines (bijv. knipperende lampen). Als het elektrisch vermogen beantwoordt aan Zmax < 0,27 ,mogen dergelijk storingen Niet optreden.(Neem contact op met uw leverancier indien dit noch het geval is.)

• De opgegeven trillingssemissiewaarde is gemeten volgens een standardtestmethode en kan worden gebruikt om elektrische apparaten met elkaar te vergelijkden.
• De aangegeven trillingsemissiewaarde kan ook worden gebrukt als eerste individatie van de belasting.

De kapzaag dient voor het kappen van hout en kunststof, overeenkomstig de groote van de machine. De zaag is Niet geschikt voor het snijden van brandhout.

Waarschuwing! Het meegeleverde zaagblad is uitsluitend bestemd voor het zagen van hout! Gebruik dit Niet om kunststof mee te zagen!

De machine mag slechts voor werkzaamheden worden gebruikt waaroor ze bedoeld is. Elk ander verder gaand gebruik is Niet reglementair. Voor waaruijt voortvloeieende schade of letsel van welke aard dan ook is de gebruiker/bediener, Niet de fabrikant, aansprakelijk.Alleen de voor de machine gespaste zaagbladen mogen worden gebruikt. Het gebruik van snijschijven van welke soort dan ook is verboden. Het naleven van de veiligheidsvoorschrift alsmede van de montage-instructies en aanwijzingen aangaande de werkung vermeld in deze handleiding maakt eveneens deel uit van het reglementaire gebruik.

Personen, die de machine bedieren en onderhonden, moeten hiermee vertrouwd en van möglichke bevaren op de hoogte zich.

Bovendien要去 de geldende voorschriften ter voorkoming van ongevallen strikt worden opgevolgd. Andere algemene regels op het gebied van de arbeidsgeneeskunde en verilgheid dienen in ache te worden genomen.

Veranderingen aan de machine sluiten een aansprakelijkheid van de fabrikant en waaruit voortvloeieende schade helemaal uit. Ondanks een doelmatig gebruik hunnen bepaalde resterende risicofactoren Niet volledig uit de weg worden geruimd. Ten gevolge van de constructie en opbouw van de machine hunnen zich de volgende punten voordoen:

• Raken van het zaagblad in het Niet afgedekte zaaggebied.
  Grijpen in het draaiende zaagblad (snijwonden).
• Terugstoot van werkstukken en werkstukdelen.
• Zaoglabdbreuken.
• Wegslingeren van defecte hardmetalen stukken van het zaagblad.
• Gehoorschade bij Niet-gebruik van de nodige gehoorbeschermer.
• Bij gebruik in gesloten vertrekken komt houtstof vrij dat schadelijk is voor de gezondheid.

Wij wijzen erop dat once toestellen overeenkomstig hun bestemming Niet ontworpen zijn voor commercieel, ambachtelijk of industrieel gebruik. Wijং博物iekij indien het apparaat in ambachtelijk of industrielle bedrijven alsmede bij gelijk te stellen activiteiten worden gebruikt.

Belangrijke aanwijzingen

Let op! Bij gebruik van elektrische apparaten dient u de volgende fundamentele veiligheidsmaatregelen te nemer ter bescherming gegen elektrische schokken, letsel en brandgevaar. Lees alle voorschriften alvorens deze machi-ne te gebruiken en bewaar de veiligheidsvoorschriften.

Veilig werken

1 Hou u uw werkplaatns netjes

• Wanorde op uw werkplaats leidt tot gevaar voor ongelukken.

2 Hou rekening met de omgevingsinvloeden

• Stel elektrisch materieeel Niet bloot aan de regen.
• Gebruik elektrisch materieel nicht in vochtige of nature omgeving.
• Zorg voor een goede verlichting.
• Gebruik elektrisch materieel nicht in de buurt van brandbare vloeistoffen of gassen.

-Vermijd lichamelijk contact met geoarde delen, b.v. buizen, radiatoren, fornuizen, koelkasten.

4 Hou kinderen weg!

• Laat geen andere Personen het gereedschap of de kabel raken, hou ze weg van uw werkgebied.
• De gebruiker要去 minimaal 18aaroud zich.Voor stagiaires geldet een minimumleeftijd van 16aar, ),

5 Bewaar uw gereedschappen op een veilige plaat

• Niet gebruekte gereedschappen要去en in een droge gesloten ruimte buiten bereik van kinderen worden bewaard.

6 Overbelast uw gereedschap Niet

• U werkkt better en veiliger in het opgeveen vermogensgebied.

7 Gebruik het juiste gereedschap

• Gebruik geen te zwakke gereedschappen of voorzetstukken voor zwaar werk.

• Gebruik gereedschappen Niet voor doeleinden en werkzaamheden waarvoor ze Niet bedoeld zich; gebruik b.v. geen handcirkelzaag om bomen te vellen of takken te+kappen.

• Gebruik de machine nicht om brandhout mee te zagen.

8 Draag de gepaste werkkledij

• Draag geen wijde kleding of sieraden. Ze können door bewegende delen worden gegrepen.

• Bij het werkken in open lucht draagt u best rubberhandschoenen en slipvast schoeisel.

• Draag bij lang haar eenhaarbescherming.

9 Maak gebruik van de beschermende utrusting

• Draag een veiligheidsbril.
• Gebruik een stofmasker bij werkzaamheden waar bij stof vrijkomt.

10 Sluit de stofafzuiginrichting aan

• Indien inrichtingen voor het aansluiten van stofafzui-ginrichtingen voorhanden zijn overtuig u er zich van dat deze aangesloten�n en gebruikt worden.
• Gebruik in afgesloten ruimtes is alleen toegestoan met een geschikt afzuigsystem.

11 Ontrek de kabel Niet aan zich eigenlijke bestemming

• Draag het gereedschap Niet aan de kabel en gebruik de kabel Niet om de stekker uit het stopcontact te trekken. Bescherm de kabel gegen但它, olie en scherpe kanten.

12 Beveilig het werkstuk

• Gebruik spaninrichtingen of een bankschoef teneinde het werkstuk vast te zetten. Het worden zo-doende veiliger vastgehonden dan met uw hand en maakt het möglichk de machine met de beiden handen te bedieren.
• Voor lange werkstukken is extra ondersteuning (tafel, blokken enz.) vereist om kantelen van de machine te voorkomen.
• Druk het werkstuk stevig op het werkblad en gegen de aanslag, om te voorkomen dat het werkstuk gaat wiebelen of verschuiven.

13 Vermijd een onnatuurlijk lichaamshouding

Zorg er steeds voor dat u stevig en stabel staat.
- Voorkom dat u uw handen in een onhandige stand houdt waardoor een of beiden handen het zaagblad zonden hunnen raken bij een plotselinge verschui-ving.

14 Onderhoud uw gereedschap zorgvuldig

• Hou uw gereedschappen scherp en schoon om goed en veilig te werkken.

• Neem de onderhoudsvoorschriften en de instructies voor het verwisselen van gereedschappen in acht.

• Controleer regelmatig de stekker en de kabel en LAST deze bij beschadiging door een erkendevakman verzvangen.

• Controller de verlngkabel regelmatin en verrang beschadigde kabels.
• Hou handgrepen droog en vrij van olie en vet.

15 Neem de stekker uit het stopcontact

• Verwijder nooit loseh houtsplinters, houtkrullen of vastzittende houtstukken als het zaogblad draait.
• Als u de machine nicht gebruikt, voordat u onderhouduitvoert of gereedschappen wisselt, zoals zaagbla-den, boren en freeze.

16 Laat geen gereedschapsstreutels steken

• Controleer of de sleutels en afstelgereedschappen verwijderd zijn alvorens de zaag aan te zetten.

17 Voorkom onbedeelde inschakeling

• Controller of de schakelaar is uitgeschakeld wonneer u de stekker in het stopcontact steekt.

18 Gebruik een verlengsnoer voor gebruik buitenhuis

• Gebruik buitenshuis uitsluitend verlngsnoeren die hiervoor zijn goedgekeurd en die als zodanig zich gelabeld.

• Gebruik de snoeren alleen als de trommel is afgerold.

19 Blijf steeds alert

• Ga voorzichtig te werk. Gebruik uw gezond verstandijdens de werkzaamheden. Gebruik de machine Niet wanner u Niet geconcentreerd bent.

20 Controleer uw toestel op beschadigingen

• Voordat u het gereedschap verder gebruikt dient u de veiligheidsinrichtingen of Licht beschadigde onderdelen zorgvuldig op hun behoorlijke en reglementaire werkwijze te controlleren.

• Controller of de bewegelijke onderdelen maar behoren functioneren en Niet klem zitten ook of onderdelen beschadigd zijn. Alle onderdelen要去en maar behoren gemonteerd zijn om de verilgheid van de machine te verzekeren.

• De bewegende beschemkap mag nicht in geopende stand worden vastgeklemd.

• Beschadigde verilgheidsinrichtingen en onderdelen dieren deskundig door een erkende vakeworkplaats te worden hersteld of verrangen tenzij in de handleidingen anders vermeld.

Beschadigde schakelaars dienen door een klantendienst-werkplaats te worden verrangen.

• Gebruik geen defecte of beschadigde aansluitkabels.

• Gebruik geen gereedschappen waarvan de schakelaar Niet kan worden in- of uitgeschakeld.

ET OP!

• Bij dubbele versteksneden is uiterste voorzichtigheid geboden.

22 LET OPI!

• Bij gebruik van andere inzetstkuren en andere accessoires bestaat gevaar voor persoonlijk letsel.

23 Laat de machine repareren door een erkend elektricien

• Dit elektrisch gereedschap beantwoordt aan de desbetreffende veiligheidsbepalingen. Herstellingen mogen enkel door een elektrovakman worden verricht, anders{kunnen zich ongelukken voor de gebruiker voordoen.

Aanvullende veiligheidsvoorschriften

1 Veiligheidsmaatregelen

• Waarschuwing! Gebruik geen beschadigde of verwormde zaagbladen.

• Vervang een tafelinzetstuk als dit versleten is.

• Gebruik alleen door de fabrikant aanbevolen zaagbladen die voldoen aan EN 847-1.

• Let erop dat u een zaagblad kiest dat geschikt is voor het te zagen materiaal.

• Draag geschikte persoonlijke beschermingsmidden. Hieronder worden verstaan:

• Gehoorbescherming om het risico op gehoorbeschadiging te beperken.

• Bescherming van de ademhalingswegen om het risico op inademing van gevaarlijk stof te verminderen.
• Draag handschoenen bij het hanteren van zaagbladen en onbewerkte materialien. Vervoer zaagbladen, indien möglichk, in een houder.

• Draag een veiligheidsbril. Vonken die tijdens het werk ontstaan of vrijkomende houtsplinters, houtkrullen en stof uit het apparaat+kunnen leiden tot verlies van het gezichtsvermogen.

• Sluit de machine aan op een stofopvanginrichting wanner u hout zaagt. De hoeveelheid stof die vrijkomt is onder andere afhankelijk van de te bewerken materiaalsoort, het belang van lokale opvang (opname of bron) en de juiste positierung van=kappen, keerschotten en geleiders.

• Gebruik geen zaagbladen van hooggelegerd sneldraiaal (HSS-staal).

2 Onderhoud en instandhouding

• Haal bij instel- of onderhoudswerkzaamheden altijd de stekker uit het stopcontact.
• De geluidsproductie is afhankelijk van verschillende factoren, zoals de kwaliteit van het zaagblad en de toestand van het zaagblad en de machine. Gebruik, indien möglichk, zaagbladen die zich ontworpen voor een lagere geluidsproductie, voer regelmatig onderhouduit aan machine en toebehoren en verricht zo nodig herstelwerkzaamheden om de geluidsproductie te verminderen.
• Meld aangetroffen fouten aan de machine, de veiligheidsvoorzieningen of opzetukken direct aan de verantwoordelijke veiligheidsfunctionaris.

3 Veilig werken

• Gebruik alleen zaagbladen waarvan het maxi-maal toegestane toerental is Niet lager is dan het maximale spiltoerental van de tafelcirkelzaag en die geschikt zich voor het te bewerken materiaal.

• Controller of de zaag in geen enkele positie de draaitatel raakt door, nadat de stekker uit het stopcontact is gehaald, het blad met de hand in de standen 45^ en 90^ te draaien. Stel zo nodig de zaagkop opniew af.

• Gebruik voor het transport van de machine alleen de transportvoorzieningen. Gebruik nooit de veiligheidsvoorzieningen om het apparaat te hanteren of te transporteren.
• Zorg ervoor dat tijdens het transport het onderste deel van het zaagblad afgeschermd is, bijvoorbeeld door de veiligheidsvoorzieningen.
• Let erop dat u alleen aufstandsschijven en spilringen gebrukt die geschikt zijn voor het door de fabrikant vermelde doel.
• De vloer rond de machine moet waterpas, schoon en vrij van losse deeltjes, zoals spanen en zaagresten, zich.
• De werkpositie bevindt zich altiijd aan de zijkant van het zaagblad
• Verwijder geen zaagresten of andere delen van het werkstuk uit de verwerkingszone zolang de machine draaat en de zaageenheid zich nog nicht in de rustpositie befindt.
• Zorg ervoor dat de machine, indien möglich,.altijd op een werkbank of tafel bevestigd is.
• Lange werkstukken要去en worden ondersteund om te voorkomen dat ze na het zagen van de tafel vallen (bijvoorbeeld met een rolstaander of rolbok).

Waarschuwing! Dit elektrisch apparaat genereert een elektromagnetisch veld als het is ingeschakeld. Dit veld kan onder bepaalde omstandigheden interfereren met actieve of passieve medische implantaten. Om het risico op ernstig of dodelijk letsel te beperken, raden we personen met medische implantaten aan om hun arts en de fabrikant van het medische implantaat te raadplegen voordat de machine worden gebruikt.

VEILIGHEIDSVOORSCHRIFTEN VOOR DE BEHANDELING VAN ZAAGBLADEN

1 Gebruik alleen gereedschap als u weet hoe u ermee om moet gaan.
2 Houd rekening met het maximale toerental. Het maximale toerental dat op het gereedschap staat vermeld, mag Niet worden overschreden. Houd u, indien aangegeven, aan het toerentalbereik.
3 Let op de draairichting van de motor en het zaagblad.
4 Gebruik geen gereedschap dat barsten vertoont. Gooi het gereedschap weg als het barsten vertoont. Het is nicht toegestaan om het te repareren.
5 De klemoppervlakken moeten van vuil, vet, olie en water worden ontdaan.
6 Gebruik geen losse pasringen of -bussen om de boring van cirkelzaagbladen te verkleinen.
7 Zorg ervoor dat de bevestigde pasringen voor de borging van het gereedschap bezelfde diameter hebben en dat ze minimaal 1/3 van de snijdiameter hebben.
8 Controller of de bevestigde pasringen parallel aan elkaar lopen.

9 Wees voorzichtig bij het gebruik van de inzetstukken. Bewaar ze bij voorkeur in de originele verpakking en of in speciale holders. Draag beschermende handschoenen om de grip te vergroten en de kans op persoonlijk letsel nog verdter terug te dringen.
10 Controller voordat u de inzetukken gebruikt of de veiligheidsvoorzieningen correct�ngaangebracht.
11 Controleer vór gebruik of het toegepaste inzetstuk aan de technische eisen van deze machine voldoet en of het goed bevestigd is.
12 Gebruik het meegeleverde zaagblad alleen voor het zagen van hout en nooit voor het bewerken van metalen.

Let op! Laserstraling Niet in de straal kijken Laserklasse 2

Beschem u en uw omgeving gegen gevaar voor ongelukken door de gpaste voorzorgsmaatregelen te nemen.

• Niet met blote ogen rechtsreeks in de laserstraal kijken.
• Nooit rechtstreeks in de stralengang kijken.
• De laserstraal nooitrichten op weerkaatsende oppervlakken, personen of dieren. Ook een laserstraal met een gering vermogen kan schade berokkenen aan het oog.
• Voorzichtig - als u anders te werk gaat dan hier beschreiben kan dit leiden tot een bloatstelling aan gevaarlijke straling.
• Lasermodule nooit openen.
• Als u de afkortzaag langere tijd Niet gebruikt, moet u de batterijen verwijderen.
• De laser mag Niet door laser van een ander type worden verrangen.
• Reparaties aan de laser mogenuitsuitend door de fabrikant van de laser of een bevoegde dealer wordenuitgevoerd.

Veiligheidsvoorschriften voor batterijen

1 Zorg er alkijd voor dat de batterijen met de juiste pola- riteit (+ en-) worden geplaatst, zoals aangegeven op de batterij.
2 Voorkom dat de batterijen worden kortgesloten.
3 Niet-oplaadbare batterijen mag u nied opladen.
4 Voorkom dat de batterij te veel worden ontladen!
5 Combineer geen oude en weitere batterijen of batterijen van verschillende typen of fabrikanten! Vervang de set batterijen geleiktijdig.
6 Verwijder lege batterijen direct uit het apparaat en voer ze op de juiste wijze afl
7 Batterijen nicht verwarmen!
8 Niet rechtstreeks op batterijen solderen of lessen!
9 Batterijen nicht demonteren!
10 Batterijen nicht verrormen!

11 Batterijen Niet in open vuur werpen!
12 Bewaar batterijnen buiten het bereik van kinderen.
13 Voorkom dat kinderen zonder toezicht de batterijen können verrangen!
14 Bewaar batterijen Niet in de buurt van open vuur, kachels of andere warmtebronnen. Plaats de batterij Niet in direct zonlicht en gebruik of bewaar ze Niet bij warm wee in de auto.
15 Bewaar ongebruekte batterijen in hun originele verpakking en uit de buurt van metalen voorwerpen. Voorkom dat uitgepakte batterijen worden gemengd of bij elkaar worden gelegd! Dit kan kortsluiting van de batterij verroorzaken en beschadiging, brandwon den of zelfs brandgevaar tot gevolg hebben.
16 Verwijder de batterijen uit het apparaat wanner ze langere tijd Niet worden gebruikt, tenzij het gaat om nooodgevallen!
17 Raak lekkende batterijen NOOIT aan zonder adequate beschemingsuitrusting. Indien de gelekte vloeistof in aanraking komt met de huid, moet dat gebied van de huid onmiddelijk onder stromend water worden afgespoeld. Voorkom in ieder geval dat de vloeistof in aanraking komt met de ogen en de mond. Neem in dat geval onmiddelijk contact op met een arts.
18 Reinig de batterijpolen en de contactpunten in het apparaat voordat u de batterijnenplaatst.

Restrisico's

De machine is ontwikkeld volgens de huidige stand van de techniek en de erkende veiligheidsvoorschriften. Toch kanijdens de werkzaamheden spreke zijn van enkele restrisico's.

• Gevaar voor de gezondheid, veroorzaakt door elektricit het bij gebruik van onjuiste snoeren.
• Daarnaast kan er, ondanks alle voorzorgsmaatregelen, spreke zichen van Niet-zichtbare restrisico's.
• De restrisico's kunnen tot een minimum worden beperkt wanner aan de „Veiligheidsmaatregelen" en het „Gebruik volgens bestemming" worden voldaan en de gebruiksanawijzing in zijn geheel worden opgevolgd.
• Voorkom onnodige belasting van de machine: als bij het zagen teveel druk worden uitgeoefend, za het zaagblad snel beschadigen, wat leidt tot geldingere prestaties van de machine bij de verwerking en minder nauwkeurige zaagsnedes.
• Gebruik alsijid klemmen wonneur u kunststof moet zagen: de te zagen delen要去en alsijid met klemmen worden vastgezet.
• Voorkom dat u de machine onbedoeld inschakelt: als u de stekker in het stopcontact steekt, mag de startknop nicht worden ingedrukt.
• Gebruik gereedschap dat in deze handleiding worden aanbevolen. U verkrijgt dan optimale prestaties met uw afkortzaag.
• Kom nooit met uw handen in de verwerkingszone wonneer de machine in bedrijf is.
• Laat allijd de knop van de handgreep los en schakel de machine uit voordat u een handeling要去 uitvoeren.

Inbedrijfstelling

Neem voorafgaand aan de inbedrijfstelling de veiligheidsinstructies in de gebruiksaanwijzing in acht.

VERWIJDEREN VAN DE VERPAKKING

Neem de machine uit de doos die bescherming bood tijdens het transport, zonder de doos te beschadigen. Deze doos kan later handig+zijn als de zaag weeer moet worden getransporteerd of moet worden opgeslagen.

VERPLAATSEN

Aangezien de afkortzaag relatief Klein enicht is, kan hij een voudig worden verplaatst, ook door een persoon. U hoeft alleen de blokeerknop (26 - afb. 4) in de onderste stand te vergrendelen en de afkortzaag aan de handgreep (34 - afb. 4) op te tillen.

TRANSPORT

Als de machine要去 worden getransporteerd,要去 hem aan de handgreep (34 - afb. 4) opillen en in de originele verpakkingplaatsen. Let er hierbij op dat de machine in de juiste positie wordt geplaatst (zie pijlen op de doos).

Zet de lading vast met touwen of veiligheidsriemen om te voorkomen dat deze tijdens het transport kan verschuiven of dat onderdelen van de lading worden verloren.

PLAATSING/WERKPLEK

Plaats de machine op een werkbank of een vlak voetstuk, zodate de machine zo stabel möglichk staat.

Zorg ervoor dat de machine, wonneer ook maar enigszins mogelijk, althid op een werkbank of tafel bevestigd is.

Voor de werkzaamheden met de machine要去 rekening worden gehonden met ergonomische aspecten. De ideale hoogte van de werktafel of het voetstuk worden bereikt als het grondvlak of het bovenste werkkoppervlak zich op een hoogte van 90 tot 95 cm bevindt. De machine要去 zodanig worden geplaatst dat in allerichtingen minimaal 80 cm vrije ruimte is rond de machine. U kunt dan eenvoudig de reinigings-en onderhoudswerkzaamheden en de nodige aanpassingen uitvoeren, conform de veiligheidsvoorschriften en met voldoende bewegingsruimte.

VOORZICHTIG: Plaat de machine in een ruimte met geschakte arbeidsomstandigheden en een goede verlichting. Houd er rekening mee dat de algemene arbeidsomstandigheden een cruciale rol spelen bij het voorkomen van ongevallen.

Het stopcontact moet in goede staat+zijn.

Wij wilten u eraan herinneren dat het stroomnet over een voorgeschakelde magnetothermieche veiligheidsvoorziening要去 beschikken waarmee alle kabels worden beschermd gegen kortsluiting en overbelasting.

Montage

WAARSCHUWING! Plaats voor uw eigenveiligheid de stekker pas in het stopcontact nadat alle montagestappen zijn voltooid en u deeiligheidsvoorschriften en de gebruiksaanwijzing gelezen en begrepen heb.

Neem de zaaguit de verpakking enplaats hem op uw werkbank.(Plaatsing van de zaag op de werkbank:zie volgende).. pagina onder "PLAATSING/WERKPLEK")

Installatie van de stofzak (afb. 2)

• Kniijp de uiteinden van de metalen klem van de stofzak (12) samen en breng de zak aan op de uitaatopening bij de motor.

Montage van de werkstukklem (afb. 1.1)

• Draai de borgschroef (17) los en monteir de werkstklem (10) links of rechts van de bevestigde zaagtafel.
• Draai verzolgens de borgschoef (17) waar vast.

Montage van de werkstuksteunen (afb. 1.1 - 1.2)

• Draai de kruskopschroef (14) los en voer de werkstuksteun door het daartoe bestemde gat aan de zijkant van de vaste zaagtafel.
  Zorg ervoor dat de werkstuksteun (15) ook door beiden ogen (19) aan de onderkant worden gevoerd.
• Draai cervolgens de kruskopschroef (14) wee vast.
  Herhaal deze procedure aan de andere kant.

Montage van de standbeugel (afb. 1.1 - 1.2)

• Draai de kruskopschroeven (18) aan de onderkant van de zaag los en voer de standbeugel (16) door de daartoe bestemde gaten die aan de achterkant van de zaag.
• Draai cervolgens de kruiskopschroeven (18) wee vast.

Toepassing

Beoogde toepassingsmogelijkheden

De machine is geschikt voor het zagen van:

• Hout en houtachtige materialen
  Kunststoff

Niet-beoogde toepassingsmogelijkheden

De machine is Niet geschikt voor het zogen van:

• Uzerhoudende materialen, staal en gietijzer, evenals alle andere materiaisalsoorten en producten die nicht zich vermeld, levensmiddelen in het bijzonder.
• Akfortzaag zonder bescherming.
• Materialen die+zijn groter dan de gespecificierde zaaggegevens:

90°/90°	120 x 60 mm
90°/45°	80 x 60 mm
45°/90°	120 x 35 mm
45°/45°	80 x 35 mm

Installingen

AFKORTEN

LET OP: Controller of de motor van de machine uitgeschakeld is voordat u de onderstaande instelwerkzaamhedenuitvoert.

Draaien van de tafelplaat (afb. 2)

De afkortzaag kan met de draaiatafel waar links en rechts gedraaid worden. Met de schaalverdeling is een nauwkeurige hoekinstelling mogelijk. De hoek van 0^ tot 45^ kan snel en nauwkeurig worden gearrteerd op 15^ , 22,5^ en 30^ . Om de draaiatafel te verdraaien, moet u de borgschoef (21) losdraaien en de zaageenheid aan de handgreep (20) draaien tot de gewenste hoek is bereikt. Zet de machine daarna vast met de borgschoef (21).

Schuin plaatsen van de zaageenheid (afb. 3)

De zaageenheid kan schuin worden geplaatst tot een hoek van 45^

Draai de handgreep (23) los aan de achechterkant van de machine en kantel de zaageenheid met behulp van de schaalverdeling in de gewenste hoek. De hoek kan worden bepaald met behulp van de schaalverdeling (24) en de naald (25). Draai het handvat daarna wee vast.

Werkinstructies

Wanneer u alle hiervoor beschreiben stappen hebt uitgevoerd, kurz u beginnen met de werkzaamheden.

LET OP: Blij aftijd met uw handen uit de buurt van de verwerkingszones en kom hier in geen geval tijdens het zagen.

VASTZETTEN VAN HET WERKSTUK

Om het werkstuk vast te zieten, klemt u het met de werkstklem (10 - afb. 1) vast op de werktafel.

Afkorten (afb. 1, 1.3, 4)

Let op! De verschuibare aanslagscheen (27a)要去 voor 90^ - afkortbewerking in de binnenste positie gefexeerd worden.

• Open de borgschroef (27b) van de verschuifbare aanslagscheen (27a) met een inbussleutel en schuif de verschuifbare aanslagscheen (27a) maar binnen.
• De verschuibare aanslagscheen (27a)要去 zover voor de binnenste positie vastgezet worden, dat de afstandCUSen aanslagscheen (27a) en zaagblad (5) maximaal 8mm bedraagt.
• Controller voor de zaagsnede, dat tussen de aanslag-scheen (27a) en het zaagblad (5) geen botsing möglichk is.
• De borgschoef (27b) waar aandraaien.
• Ontgrendel de blokkearknop (26).
• Til de zaageenheid aan het handvat (2) omhoog totdat hij in de bovenste stand vastklikt.
• Druk het werkstuk gelijkmatig gegen de aanslaglisten (27) en let erop dat uw handen zich buiten de verwerkingszone van het zaagblad bevinden.

• Het materiaal met de spaninrichting (10) op de vaststaande zaagtafel vastzetten, om verschuiven tijdens het zagen te voorkomen.

• Houd uwrechterland aan de handgreep (2) en druk op de blokkerhendel (3) zodate de zaageenheid maar beneden kan worden bewogen.

• De motor(goat draaien wanner u de startknop (1) indrukt.
• Beweeg het zaagblad langzaam maar het werkstuk en zaag het door met matige druk.
• Na het zaagwerk de machinekop waar in de bovenste ruststand brengen en de in-, uitschakelaar (1) loslaten.

Let op! Door de terughaalveer slaat de machine automatisch maar boven. De handgreep (2) na de zaagbewerking Niet loslaten, maar de machinemkop langzaam en onder lichte tegendruk maar boven bewegen.

Versteksnede 0^ - 45^ (fig.1,1.3,3)

Met de kapzaag kunnen versteksnedes waar links van 0^ - 45^ ten opzichte van het werkvlak worden uitgevoerd.

Let op! De verschuibare aanslagscheen (27a)要去 voor versteksnedes (schuin staande zaagkop) in de buitenste positie gefexeerd worden.

• Open de borgschroef (27b) van de verschuibare aanslagscheen (27a) en schuif de verschuibare aanslagscheen (27a) maar buiten.
• De verschuibare aanslagscheen (27a)要去 over voor de binnenste positie vast gezet worden, dat de afstandCUSen aanslagscheen (27a) en zaagblad (5) minstens 8 mm bedraagt.
• Controller voor de zaagsnede, datCUSen de aanslag-scheen (27a) en het zaagblad (5) geen botsing maybeijk is.
• De borgschoef (27b) waar aandraaien.
• De machinekop in de bovenste stand brengen.
• De draaiaftef (9) op de 0^ -stand fixeren.
• De borgschroef (23) losdraaien en met de handgreep (2) de machinekopaar links, schuinplaatsen,tot de naald (25) maar de gewenste hoek van de schaal (24) wijst.
• De borgschroef (23) weir vastdraqien.
• De bewerking uittvoeren als onder het punt Afkorten beschreiben.

Zaagblad verrangen (afb. 5)

• Neem de stekker uit het stopcontact.
• Breng de zaageenheid in de stand „Afkorten".
• Ontgrendel de beweegbare zaagbladbescherming (6) door de blokkering (3 - afb. 1) in te drukken en til waar bij de zaagbladbescherming zodenig op dat het zaagblad vrijkomt.
• Druke spilarrêtering (22 - afb. 3) in.
• Draai de zaagbladbevestigingsbout (28) los (let op: linkse schroefdraad).
• Verwijder de bout (28) en de zaagbladflens (29).
• Neem het zaagblad voorzichtig uit (gevaar voor letse door zaagbladtanden).
• Plaats het neue zaagblad op de binnenste zaagbladflens. Let waar bij op de draairichting van het zaagblad.
• Plaats de buitenste zaagbladflens en draai de bout ste-vig vast.
• Breng de zaagbladbeveiliging waar in de juiste stand.

Vervangen van de laserbatterijen (afb. 6)

• Verwijder het deksel van de laserbatterij (30). Verwijder de 2 batterijen.
• Vervang beiden batterijen door bezelfde batterijen of een gewelijkwaardig type. Let erop dat ze in bezelfde polarieteitsrichting worden geplaatst als de oude batterijen.
• Sluit het batterijdekseI.

Laser in- en uitschakelen (afb. 6)

Inschakelen: Aan/Uit-schakelaar (33) waar de stand "1" brengen. Een laserlijk worden op het te bewerken stuk geprojecteerd die exact aanduidt langs waar het snijden dient te gebeuren.

Uitschakelen: Aan/Uit-schakelaar maar de stand "0" brengen.

Justeren van de laser (afb. 7)

Wanneer de laser (31) Niet更是 de correcte snijlijn aanduidt kan die worden bijgeregold. Draai hiervoor de schroeven (32) los en stel de laser door zijdelingse verschuiving in zodat de laserstraal de snijtanden van het zaagblad (5) raakt.

Elektrische aansluiting

De geinstalleerde elektromotor is bedrijs-klaar aangesloten. De aansluiting voldoet aan de relevante VDE- en DIN-voorschriften.

De netaansluiting van de klant en het gebruekte verleangsnoer要去en eveneens aan deze voorschriften voldoen.

Belangrijke aanwijzingen

Bij overbelasting van de motor schakelt deze vanzelfuit. Na een afkoelijd (deze tijd is verschillend) kan de motorteer worden ingeschakeld.

Defecte elektrische aansluitkabel

Bij elektrische aansluitkabels treedt vaak schade aan de isolatie op.

Mogelijkkoorzakenzijn:

• Versleten plekken, als aansluitkabels door venster-of deuropenen worden geleid.
• Knikken door een onvakkundige bevestiging of geleiding van de aansluitkabel.
• Snijplekken ontdat over de aansluitkabel is gereden.
• Beschadigde isolatie odomat de stekker uit het stopcontact is getrokken.
• Scheuren door veroudering van de isolatie.

Dergelijk defecte elektrische aansluitkabelslogen nicht worden gebruikt en zich levensgevaarlijk als de isolatie is beschadigd.

Controller de elektrische aansluitkabels regelmatig op schade. Let erop dat bij het controlleren de aansluitkabel Niet op het elektriciteitsnet is aangesloten.

Elektrische aansluitkabels要去en aan de relevante VDE-en DIN-voerschriften voldoen. Gebruik uitsluitend aansluitkabels met de aanduiding H 07 RN.

Op de aansluitkabel moet de type-aanduiding vermeld staan.

Wisselstroommotor

• De netspanning moet 230 VAC ~ zich
• Verlengsnoeren moeten tot een lenghte van 25 m een doorsnede hebben van 1,5 vierkante millimeter.

Aansluitingen en reparations van de elektrische uitrusting mogen uitsluitend door een elektromonteur worden uitgevoerd.

Vermeld in geval van vragen de volgende gegevens:

• Stroomtype van de motor
• Gegevens van het typeplaatje van de machine
• Gegevens van het typeplaatje van de motor

Accessoires

ZAAGSELAFZUIGING

De afkortzaag is voorzien van een afzuigmof waarop een afzuiginstallatie kan worden aangesloten. Maar wens kan ook een stofzak worden bevestigd.

De slang van de afzuiginstallatie worden met een klem op de afzuigmof bevestigd. Wij raden u aan om van tijd tot vrij aan de zak of houder van de afzuiginstallatie te legen en het fil er schoon te make.

De luchtsnelheid van de afzuiiginstallatie moet minstens 30 meter per seconde bedragen.

Onderhoud

Alsvakpersoneel voor buitengewoon onderhoud of reparatie moet worden ge-raadpleegd,moet u altiid een aanbevolen servicecentrum raadplegen ofrechtstreeks contact met ons opnemen.

Zorg er alkijd voor dat reparatie-, onderhouds- en reinigingswerkzaamheden en het verhelpen van storingen uitsluitend plaatsvinden als de aandrijving is uitgeschakeld.
- Alle beschermings- en veiligheidsvoorzieningen要去en direct worden teruggeplaatst nadat de reparatie of het onderhoud is voltooid.

NORMALE ONDERHOUDSWERKZAAMHEDEN

Het normale onderhoud kan worden uitgevoerd door nicht daartoe geschoold personeel. Alle werkzaamheden staan beschreiben in de voorgaande paragrafen van dit hoofdstuk.

• De akfortzaag zag mag Niet gesmeerd worden,,ondat alsijd droge oppervlakken worden gezaagd. Alle bewegende onderdelen van de machine zichn selfsmerend.
• Bij de onderhoudswerkzaamheden moeten indien mogelijk alsijd de persoonlijke beschemmingsmiddelen worden gedragen (veiligheidsbril en handschoenen).
• Verwijder het zaagsel regelmatig wanner u de verworkingszone en de draagvlakken reinigt.

Wi' raden aan om gebruik te make n van een afzuiinrichting of borstel.

LET OP: Gebruik geen perslucht!

Controleer vanijd totijd het zaagblad. Als u problemen ondvindt bij het zagen, moet u het zaagblad opnieuw latenten slijpen door specialist of het verrangen, afhankelijk van de staat.

BUITENGEBRUIKSTELLING VAN DE MACHINE

Na buitengebruikstelling van de machine kan de machine worden afgevoerd met het normale bedrijfsafval.

Afvoer

De verpakking bestaat uit milieuvriendelijkke materialen die u via deplaatslijke recyclungdiensten kunt afvoeren.

Uw gemeentelijk milieudienst kan u informatie given over de afvalverwijdering van uitgediende apparaten.

Verhelpen van storingen
Storing Mogelijk oorzaak Oplossing
De motor functioneert nicht.	Motor, kabel of stekker defect, zekeringen doorgebrand.	Laat de machine door een vakman controlleder. Repareer de motor nooit zich. Gevaar! Controleer de zekeringen en verrang ze zo nodig.
De motor draaït langzaam en bereikt het bedrivfstoerental nicht.	Spanning te laag, wikkelingen beschadigd of condensator doorgebrand.	Laat de spanning controleren door de energiaatschappij. Laat de motor controleren door een vakman. Laat de condensator verrangen door een vakman.
De motor maakt te veel lawaai.	Wikkelingen beschadigd, motor defect. Laat de motordruggen door een vakman.	Vikkelingen beschadigd, motor defect. Laat de motordruggen door een vakman.
De motor bereikt het maximale vermogen nicht.	Groep van stroomnet overbelast (lampen, andere motoren enz.).	Gebruik geen andere apparaten of motoren op de coop.
Motor raakt snug oververhit.	Overbelasting van de motor, ontereikende koeling van de motor.	Voorkom overbelasting van de motorijdens het zagen, verwijder stof van de motor om een optimale koeling van de motor te garanderen.
Verminderde prestaties bij het zagen.	Zaagblad teklein (te vaak geslepen). Eindaanslag	van de zaageenheid opnieuw instellen.
Zaagsnede is ruw of gegolfd.	Zaagblad bot, tandvorm Niet geschikt voor materiaaldikte.	Zaagblad slijpen of een geschikt zaagbladplaatsen.
Werkstuk breektuit of versplintert.	Zaagdruk te hoog of zaagblad Niet geschikt voor toepassing.	Plaats een geschicht zaagblad.

GARANTIEBEWIJS

Geachte klant,

onze producten zich aan een strenge kwaliteitst controle onderhevig. Mocht dit apparaatECHTER ooit Niet hiern behoren

functioneren, spijt het ons ten zeerste en vragen u zich tot once servicedienst onder het adres vermeld op dit garantiebewijs te wenden.

Wij staan ook graag Telefonisch tot uw Dienst via het hieronder vermelde servicetelefoonnummer. Voor vorderingen in verband met garantie geldt het volgende:

• Deze garantievoorwaarden regelen bijkomende garantieprestaties. Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor uw Gratis.
• De garantieprestatie heeft uitsluitend betrekking op gebreken die te wijten zich aan materiaal- of fabricagefouten en is beperkt tot het verhopen van deze gebreken of het verwangen van het apparaat. Wij wijzen erop dat once apparaten overeenkomstig hun bestemming Niet geconstruereeel voor commercieel, ambachtelijk of industrieel gebruik. Een garantieovereenkomst komt waarom nicht tot stand als het apparaat in ambachtelijk de industrielle bedrijven alsmede bij geliek te stellen activiteiten worden gebruikt. Uitgesloten van once garantie zich verder schadeloosstellingen voor transportschade, schade door nietnaleving van de montage-instructies of op grond van ondeskundige installmentie, zich-naleving van de handleiding (zoals door b.v. aansluiting op een verkeerde netspanning of stroomsoort), oneigenlijke of onoordeelkundige toepassingen (zoals b.v. overbelasting van het apparaat of gebruik van Niet toegestane inzegtereedschappen of toebehoren), zich-naleving van de onderhouds- en veiligheidsbepalingen, binnendringen van vremde voorwerpen in het apparaat (zoals b.v. zand, stenen of stof), gebruikmaking van geweld of invloeden van buitenaf (zoals b.v. schade door neervallen) alsmede door normale slijtage die zich bij het doelmatig gebruik van het apparaat voordoet.

Er kan geen aanspraak op garantie worden gemaakt als op het apparaat reeds ingrepen werden uitgevoerd.

• De garantieperiode bedraagt 3aar en gaat in op de datum van aankoop van het apparaat. Garantieclaims dieren voor het verloop van de garantieperiode binnen de twee weken na het vaststellen van het defect geldend te worden gemaakt. Het geldend makes van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstelling of verranging van het apparaat leidt noch tot een verlenging van de garantieperiode noch worden door deze prestatie een nieuwe garantieperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter staat uitvoeren van een serviceactiviteit.
• Om een garantieclaim geldend te make n dien u het defele apparaat franco op te sturen aan het hieronder vermelde adres. Voeg het originele verkoopbewijs of een ander gedateerd bewijs van aankoop bij. Gelseve daarom de kassabon als bewijs goed te bewaren! Wij verzoeken u de reden van de klacht zo nauwkeurig mogelijk te beschrijven. Valt het defec van het apparaat binnen once garantie-prestatie bezorgen wij u per omgaande een hersteld of neue apparaat terug.

Uiteraard staan wij ook tot u dienst om mits betaling van de kosten defecten van het apparaat te verhopen die buiten de garantieomvang vallen. Te dien einde stuart u het apparaat aan ons serviceadres op.

Service Hotline:

[phone]

0,00 /Min.

Service Adres:

Ticco Maagdenberg

Voorstraat 27

NL-4797BD Willemstad NB

Allen voor EU-landen.

Geef elektrisch gereedschap nicht met het huisvuiil mee! Volgens de europese richtlijn 2012/19/EU inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap geschaden te worden ingezameld en te worden afgevoerd waar en recycle bedrijf dat voldoet aan de geldende milieu-eisen.

ES
