GEBRUIKSAANWIJZING PSTDA 20Li A2 PARKSIDE

4. Gebruik en behandeling van het elektrische gereedschap .........................43

5. Gebruik en behandeling van het accugereedschap ..............................43

6. Service .................................................................43

• Apparaatspecifieke veiligheidsvoorschriften voor decoupeerzagen p. 44
• Veiligheidsvoorschriften voor opladers p. 44
• Originele accessoires/hulpapparatuur p. 44
• Informatie over zaagbladen p. 44
• Vóór de ingebruikname p. 45
• Accupack opladen (zie afb. A) p. 45
• Accupack in het apparaat plaatsen/uit het apparaat nemen p. 45
• Toestand van de accu controleren p. 45
• Ingebruikname p. 45
• Zaagblad monteren / verwisselen p. 45
• Beschermkap monteren p. 46
• Parallelaanslag monteren p. 46
• Spaanafzuiging aansluiten p. 46
• Spaanblaasfunctie p. 46
• Splinterbescherming monteren p. 46
• Glijschoen monteren p. 46
• Bediening p. 46
• Zaaghoek instellen p. 46
• Slagfrequentie instellen p. 47
• Pendelslag instellen p. 47
• Inschakelen / uitschakelen p. 47
• Onderhoud en reiniging p. 47
• Garantie van Kompernaß Handels GmbH p. 48
• Service p. 49
• Importeur p. 49
• Afvoeren p. 50
• Vertaling van de oorspronkelijke conformiteitsverklaring p. 51
• Vervangende accu bestellen p. 52

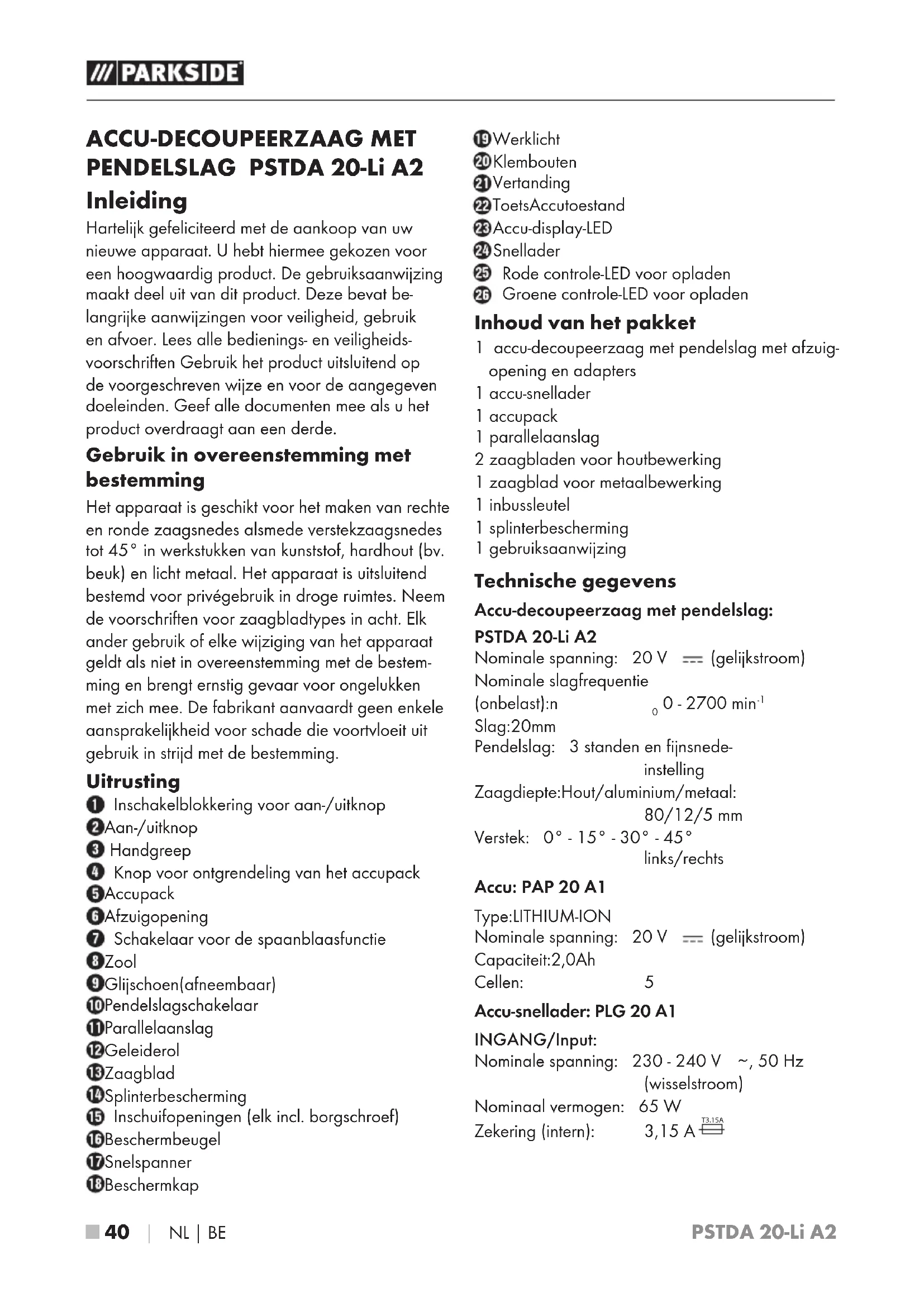

• Telefonische bestelling IB_302616_PSTDA20-LiA2_LB8.indb 39 15.11.18 10:33PSTDA 20-Li A2 ■ 40 │ NL│BE ACCU-DECOUPEERZAAG MET PENDELSLAG PSTDA 20-Li A2 Inleiding Hartelijk gefeliciteerd met de aankoop van uw nieuwe apparaat. U hebt hiermee gekozen voor een hoogwaardig product. De gebruiksaanwijzing maakt deel uit van dit product. Deze bevat be- langrijke aanwijzingen voor veiligheid, gebruik en afvoer. Lees alle bedienings- en veiligheids- voorschriften Gebruik het product uitsluitend op de voorgeschreven wijze en voor de aangegeven doeleinden. Geef alle documenten mee als u het product overdraagt aan een derde. Gebruik in overeenstemming met bestemming Het apparaat is geschikt voor het maken van rechte en ronde zaagsnedes alsmede verstekzaagsnedes tot 45° in werkstukken van kunststof, hardhout (bv. beuk) en licht metaal. Het apparaat is uitsluitend bestemd voor privégebruik in droge ruimtes. Neem de voorschriften voor zaagbladtypes in acht. Elk ander gebruik of elke wijziging van het apparaat geldt als niet in overeenstemming met de bestem- ming en brengt ernstig gevaar voor ongelukken met zich mee. De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortvloeit uit gebruik in strijd met de bestemming. Uitrusting Inschakelblokkering voor aan-/uitknop Aan-/uitknop Handgreep Knop voor ontgrendeling van het accupack Accupack Afzuigopening Schakelaar voor de spaanblaasfunctie Zool Glijschoen (afneembaar) Pendelslagschakelaar Parallelaanslag Geleiderol Zaagblad Splinterbescherming Inschuifopeningen (elk incl. borgschroef) Beschermbeugel Snelspanner Beschermkap Werklicht Klembouten Vertanding Toets Accutoestand Accu-display-LED Snellader Rode controle-LED voor opladen Groene controle-LED voor opladen Inhoud van het pakket 1 accu-decoupeerzaag met pendelslag met afzuig- opening en adapters 1 accu-snellader 1 accupack 1 parallelaanslag 2 zaagbladen voor houtbewerking 1 zaagblad voor metaalbewerking 1 inbussleutel 1 splinterbescherming 1 gebruiksaanwijzing Technische gegevens Accu-decoupeerzaag met pendelslag: PSTDA 20-Li A2 Nominale spanning: 20 V (gelijkstroom) Nominale slagfrequentie (onbelast): n p. 52

, 50 Hz (wisselstroom) Nominaal vermogen: 65 W Zekering (intern): 3,15 A T3.15A IB_302616_PSTDA20-LiA2_LB8.indb 40 15.11.18 10:33PSTDA 20-Li A2 NL│BE │ 41 ■ UITGANG/Output: Nominale spanning: 21,5 V (gelijkstroom) Nominale stroom: 2,4 A Oplaadduur: ca. 60 min Beschermingsklasse: II / (dubbel geïsoleerd) Geluidsemissiewaarde: Gemeten waarde voor geluid vastgesteld conform EN 60745. Het A-gewogen geluidsniveau van het elektrische gereedschap bedraagt gemiddeld: Geluidsdrukniveau: L

= 3 dB Draag gehoorbescherming! Totale trillingswaarden: (vectorsom van drie richtingen) bepaald conform EN60745: Zagen van spaanplaat: a h,B = 8,432 m/s

Zagen van metaalplaat: a h,M = 5,842 m/s

OPMERKING ► Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten conform een in EN60745 genormeerde meetprocedure en kan worden gebruikt voor apparaatvergelij- king. De vermelde trillingsemissiewaarde kan ook worden gebruikt voor een voorlopige beoordeling van de blootstelling. WAARSCHUWING! ► Het trillingsniveau verandert afhankelijk van het gebruik van het elektrische gereedschap en kan in bepaalde gevallen hoger zijn dan de in deze gebruiksaanwijzing aangegeven waarde. De trillingsbelasting kan worden onderschat wanneer het elektrische gereed- schap regelmatig op een dergelijke manier wordt gebruikt. Probeer de belasting door trillingen zo klein mogelijk te houden. U kunt bijvoorbeeld handschoenen dragen tijdens het gebruik van het gereedschap en slechts beperkte tijd met het gereedschap werken om de trillingsbelasting te reduceren. Daarbij dient u rekening te houden met alle aspecten van de bedrijfscyclus (bijvoorbeeld perioden waarin het gereedschap is uitgeschakeld en perioden waarin het gereedschap weliswaar is ingeschakeld, maar niet wordt belast). Algemene veiligheids- voorschriften voor elek- trische gereedschappen WAARSCHUWING! ► Lees alle veiligheidsvoorschriften en aanwij- zingen. Het niet naleven van de veiligheids- voorschriften en -aanwijzingen kan elektri- sche schokken, brand en/of ernstig letsel veroorzaken. Bewaar alle veiligheidsvoorschriften en -aanwijzingen voor toekomstig gebruik. De in de veiligheidsinstructies gebruikte term “elek- trisch gereedschap” heeft betrekking op elektrische gereedschappen die op netvoeding werken (met snoer) en op elektrische gereedschappen die op accu's werken (zonder snoer).

1. Veiligheid op de werkplek

a) Houd uw werkomgeving schoon en goed verlicht. Wanorde en een niet verlichte werkom- geving kunnen ongelukken tot gevolg hebben. IB_302616_PSTDA20-LiA2_LB8.indb 41 15.11.18 10:33PSTDA 20-Li A2 ■ 42 │ NL│BE b) Werk met het elektrische gereedschap niet in explosiegevaarlijke omgevingen waarin zich brandbare vloeistoffen, gassen of stof bevin- den. Elektrisch gereedschap geeft vonken af die stof of dampen kunnen doen ontvlammen. c) Houd kinderen en andere personen uit de buurt tijdens het gebruik van het elektrische gereedschap. Als u afgeleid raakt, zou u de controle over het apparaat kunnen verliezen.

2. Elektrische veiligheid

a) De stekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele wijze worden veranderd. Gebruik geen verloopstekker in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcon- tacten verminderen het risico op elektrische schokken. b) Voorkom lichamelijk contact met geaarde oppervlakken, zoals buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een ver- hoogd risico op elektrische schokken als uw lichaam geaard is. c) Houd elektrisch gereedschap uit de buurt van regen of vocht. Als er water in een elektrisch apparaat binnendringt, bestaat er een ver- hoogde kans op een elektrische schok. d) Gebruik het snoer niet voor een ander doel, bijvoorbeeld om het elektrische gereedschap te dragen, op te hangen of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hittebronnen, olie, scherpe ran- den of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen de kans op een elektrische schok. e) Gebruik bij het werken met elektrisch gereed- schap buitenshuis alleen verlengsnoeren die zijn goedgekeurd voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, vermindert het risico op een elektrische schok. f) Gebruik een aardlekschakelaar als het gebruik van het elektrische gereedschap in een voch- tige omgeving onvermijdelijk is. Het gebruik van een aardlekschakelaar vermindert het risico op een elektrische schok.

3. Veiligheid van personen

a) Wees altijd alert, let op wat u doet en gebruik uw gezond verstand bij het gebruik van elek- trisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid kan bij het gebruik van het elektrische gereedschap al tot ernstig letsel leiden. b) Draag persoonlijke beschermingsmiddelen en altijd een veiligheidsbril. Het dragen van per- soonlijke beschermingsmiddelen zoals een stofmasker, antislip-veiligheidsschoenen, veilig- heidshelm of gehoorbescherming, al naar ge- lang het type en het gebruik van het elektrische gereedschap, vermindert het risico op letsel. c) Voorkom onbedoelde inschakeling. Zorg ervoor dat het elektrische gereedschap is uitgeschakeld voordat u het aansluit op de netvoeding en/of de accu, het optilt of draagt. Als u bij het dragen van het elektrische gereed- schap uw vinger op de aan-/uitknop houdt of het apparaat al ingeschakeld op de netvoeding aansluit, kan dit tot ongelukken leiden. d) Verwijder het afstelgereedschap of de sleutel voordat u het elektrische gereedschap aan- zet. Gereedschap of een sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan letsel tot gevolg hebben. e) Voorkom een abnormale lichaamshouding. Zorg dat u stevig staat en bewaar altijd uw evenwicht. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter controleren. f) Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd haar, kleding en handschoenen ver van bewegende onder- delen. Los zittende kleding, sieraden of haren kunnen door bewegende onderdelen gegrepen worden. g) Als stofafzuigings- en opvangvoorzieningen kunnen worden bevestigd, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van een stofafzuiging kan risico's door stof beperken. IB_302616_PSTDA20-LiA2_LB8.indb 42 15.11.18 10:33PSTDA 20-Li A2 NL│BE │ 43 ■

4. Gebruik en behandeling van het

elektrische gereedschap a) Voorkom overbelasting van het apparaat. Gebruik voor uw werkzaamheden het daar- voor bedoelde elektrisch gereedschap. Met een passend elektrisch apparaat werkt u beter en veiliger in het aangegeven vermogensbereik. b) Gebruik geen elektrisch gereedschap waar- van de aan-/uitknop defect is. Elektrisch gereed- schap dat niet meer aan- of uitgezet kan worden, is gevaarlijk en moet gerepareerd worden. c) Haal de stekker uit het stopcontact of verwij- der de accu, voordat u instellingen aan het apparaat verricht, accessoires verwisselt of het apparaat weglegt. Deze voorzorgsmaat- regel voorkomt dat het elektrische gereedschap onbedoeld kan worden gestart. d) Berg elektrisch gereedschap buiten het bereik van kinderen op als het niet in gebruik is. Zorg ervoor dat het apparaat niet wordt gebruikt door personen die hiermee niet vertrouwd zijn of die deze instructies niet hebben gelezen. Elektrisch gereedschap is gevaarlijk als het door onervaren personen wordt gebruikt. e) Onderhoud elektrisch gereedschap zorgvul- dig. Controleer of bewegende onderdelen naar behoren werken en niet klemmen, en of er geen onderdelen gebroken of zodanig beschadigd zijn dat daardoor de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat beschadigde onderde- len vóór de ingebruikname van het apparaat repareren. Veel ongelukken zijn het gevolg van slecht onderhoud van elektrisch gereedschap. f) Houd snijgereedschappen scherp en schoon. Met zorg onderhouden zagen met scherpe zaagvlakken lopen minder vaak vast en zijn gemakkelijker te sturen. g) Gebruik elektrisch gereedschap, accessoires, hulpstukken en dergelijke in overeenstemming met deze instructies. Houd daarbij rekening met de werkomstandigheden en de te ver- richten werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de beoogde toepassin- gen kan tot gevaarlijke situaties leiden.

5. Gebruik en behandeling van het

accugereedschap a) Laad de accu uitsluitend op met een oplader die door de fabrikant wordt aanbevolen. Er bestaat brandgevaar als een oplader die voor een bepaald type accu's bestemd is, voor andere accu's wordt gebruikt. b) Gebruik alleen de daarvoor bestemde accu's in de elektrische apparaten. Het gebruik van andere accu's kan tot verwondingen en brand- gevaar leiden. c) Houd een niet-gebruikte accu uit de buurt van nietjes, munten, sleutels, spijkers, schroeven en andere kleine metalen voorwerpen die een overbrugging van de contacten kunnen veroorzaken. Kortsluiting tussen de accucon- tacten kan verbrandingen of brand tot gevolg hebben. d) Bij onjuist gebruik kan er vloeistof uit de accu lekken. Vermijd contact met accuvloeistof. Spoel bij onbedoeld contact met accuvloei- stof de vloeistof weg met water. Raadpleeg bovendien een arts als er accuvloeistof in de ogen komt. Lekkende accuvloeistof kan leiden tot huidirritatie en brandwonden. VOORZICHTIG! EXPLOSIEGEVAAR! Probeer niet-oplaadbare accu's nooit op te laden. Bescherm de accu tegen hitte, bijv. ook tegen continu zonlicht, vuur, water en vocht. Er bestaat explosiegevaar.

a) Laat uw elektrisch gereedschap alleen door gekwalificeerde vakmensen en uitsluitend met originele onderdelen repareren. Op die manier blijft de veiligheid van het elektrische gereedschap gewaarborgd. IB_302616_PSTDA20-LiA2_LB8.indb 43 15.11.18 10:33PSTDA 20-Li A2 ■ 44 │ NL│BE Apparaatspecifieke veiligheidsvoor- schriften voor decoupeerzagen ■ Pak het elektrische gereedschap alleen vast aan de geïsoleerde greepvlakken wanneer u werkzaamheden uitvoert waarbij het elektrische gereedschap met verborgen elektriciteitsleidingen in aanra- king kan komen. Bij contact met een leiding waar spanning op staat, kunnen ook metalen onderdelen van het apparaat onder spanning komen te staan en een elektrische schok tot gevolg hebben. Veiligheidsvoorschriften voor opladers ■ Dit apparaat mag worden gebruikt door kinderen vanaf 8jaar en door personen met beperkte fysieke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring of kennis, mits ze onder toezicht staan of over het veilige gebruik van het appa- raat zijn geïnstrueerd en de daaruit voortkomende gevaren hebben be grepen. Kinderen mogen niet met het apparaat spelen. Kinderen mo- gen zonder toezicht geen reiniging en gebruikersonderhoud uitvoeren. ■ Wanneer het netsnoer van dit apparaat beschadigd raakt, moet het worden vervangen door de fabrikant of de klantendienst van de fabrikant of een persoon met verge- lijkbare kwalificaties, om risico's te vermijden. De oplader is alleen geschikt voor gebruik binnenshuis. WAARSCHUWING! ■ Wanneer het snoer moet worden vervangen, moet dit worden uitgevoerd door de fabrikant of diens vertegenwoordiger, om veiligheidsri- sico's te voorkomen. Originele accessoires/hulpapparatuur ■ Gebruik alleen accessoires en hulpstukken die vermeld staan in de gebruiksaanwij- zing resp. waarvan gebruik compatibel is met het apparaat. Informatie over zaagbladen Het Parkside-basispakket bevat al zaagbladen voor de belangrijkste toepassingen in hout en metaal. ▯ 2 zaagbladen voor algemene houtsnedes ▯ 1 zaagblad voor lichte metalen tot 5 mm OPMERKING ► U kunt elk zaagblad gebruiken, mits het een passend heft (inklemschacht) heeft. ► Gebruik voor lange, rechte snedes een gepast zaagblad (bv. het meegeleverde Parkside Speedwood-zaagblad). Type zaagblad geschikt niet geschikt IB_302616_PSTDA20-LiA2_LB8.indb 44 15.11.18 10:33PSTDA 20-Li A2 NL│BE │ 45 ■ Vóór de ingebruikname Accupack opladen (zie afb. A) VOORZICHTIG! ► Trek altijd de stekker uit het stopcontact, voordat u het accupack uit de oplader haalt resp. in de oplader plaatst. OPMERKING ► Laad het accupack nooit op als de omge- vingstemperatuur lager is dan 10 °C of hoger is dan 40 °C. Als een lithium-ionaccu langere tijd moet worden opgeslagen, moet de laadtoestand periodiek worden gecontro- leerd. De optimale laadtoestand ligt tussen 50% en 80%. De accu moet worden opgeslagen in een koele, droge omgeving met een temperatuur tussen 0 °C en 50 °C. ♦ Plaats het accupack op de snellader (zie afb. A). ♦ Steek de stekker in het stopcontact. De controle- LED brandt rood. ♦ De groene controle-LED geeft aan dat het opladen is voltooid en dat het accupack klaar is voor gebruik. LET OP! ♦ Als het rode indicatorlampje knippert, dan is het accupack oververhit en kan het niet worden opgeladen. ♦ Als het rode en het groene indicatorlampje tegelijkertijd knipperen, dan is het ac- cupack defect. ♦ Schuif het accupack in het apparaat. ♦ Schakel de oplader tussen twee opeenvolgende laadprocessen minstens 15 minuten uit. Haal daartoe de stekker uit het stopcontact. Accupack in het apparaat plaatsen/ uit het apparaat nemen Accupack plaatsen: ♦ Klik het accupack vast in het apparaat. Accupack uit het apparaat halen: ♦ Druk op de ontgrendelingsknop en neem het accupack uit het apparaat. Toestand van de accu controleren ♦ Druk voor controle van de accutoestand op de toets Accutoestand (zie ook de hoofd- afbeelding). De toestand wordt op de accu-display-LED als volgt aangegeven: ♦ ROOD/ORANJE/GROEN = maximale lading ROOD/ORANJE = middelhoge lading ROOD = zwakke lading – accu opladen Ingebruikname Zaagblad monteren / verwisselen Bij alle werkzaamheden aan het elektrische gereedschap (bijv. onderhoud, verwisselen van zaagbladen, enz.) en bij het vervoeren en opbergen moet de accu worden verwijderd. Bij onbedoeld drukken op de aan-/uitknop bestaat er letselgevaar. ♦ Druk de beschermkap ter hoogte van de bui- tenste houders samen en trek hem naar voren toe van het apparaat. ♦ Draai de snelspanner en houd deze gedraaid. ♦ Druk het benodigde zaagblad tot aan de aanslag in de snelspanner

♦ Laat de snelspanner los; hij moet nu terug- gaan naar zijn uitgangspositie. Het zaagblad is nu vergrendeld. ■ LET OP! De tanden van het zaagblad moeten daarbij naar voren wijzen (zie uitvouwpagina)! IB_302616_PSTDA20-LiA2_LB8.indb 45 15.11.18 10:33PSTDA 20-Li A2 ■ 46 │ NL│BE Beschermkap monteren Monteer de beschermkap voordat u het apparaat aansluit op een stofafzuiging. ♦ Plaats de beschermkap zodanig op het apparaat, dat de beide buitenste houders in de uitsparingen van de behuizing vastklikken. ♦ Neem de beschermkap van het apparaat voor werkzaamheden zonder stofafzuiging en voor verstekzaagsnedes. Druk daartoe de beschermkap ter hoogte van de buitenste houders samen en trek hem naar voren toe van het apparaat. Parallelaanslag monteren De parallelaanslag kan links of rechts op het apparaat worden bevestigd. ♦ Draai de beide borgschroeven van de inschuif- openingen los. ♦ Schuif de parallelaanslag in de inschuif- openingen . ♦ Schroef de beide borgschroeven weer vast. Spaanafzuiging aansluiten ♦ Steek de afzuigopening in het afzuigkanaal tot deze vastklemt. Dit hangt af van de diameter van de stof- en spaanafzuiging. ♦ Sluit een goedgekeurde stof- en spaanafzuiging aan op de afzuigopening

Draag een stofmasker. Afzuigfunctie ondersteunen: ♦ Schuif de schakelaar voor de spaanblaasfunctie naar de stand “O”. Spaanblaasfunctie Spaanblaasfunctie inschakelen: ♦ Schuif de schakelaar voor de spaanblaasfunctie naar de stand . Splinterbescherming monteren De splinterbescherming kan splinteren van het oppervlak bij het zagen van hout voorkomen. De splinterbescherming kan alleen bij bepaalde typen zaagbladen, met glijschoen en alleen bij een zaaghoek van 0° worden gebruikt. ♦ Druk de splinterbescherming van onder af in de zool (inkeping omhoog). Glijschoen monteren Bij het bewerken van kwetsbare oppervlakken kunt u de glijschoen op de zool plaatsen om krassen op het oppervlak te voorkomen. ♦ Hang de glijschoen aan de voorzijde van de zool en druk hem aan de achterzijde omhoog tot hij op de zool vastklikt. ♦ Voor het verwijderen van de glijschoen maakt u deze los aan de achterkant van de zool en neemt u hem naar voren af. Bediening Zaaghoek instellen ♦ Draai de klembouten los met de meegele- verde inbussleutel en schuif de zool naar achteren. ♦ Stel de verstekhoek van 0°/ 15°/ 30°/ 45° in met behulp van de markeringen op de zool . Schuif de zool naar voren, zodat de borgpen in de vertanding grijpt. ♦ Zet de klembouten vast met de inbussleutel. IB_302616_PSTDA20-LiA2_LB8.indb 46 15.11.18 10:33PSTDA 20-Li A2 NL│BE │ 47 ■ OPMERKING ► Bij een zaaghoek van 15°/30°/45° moeten vóór het zagen de beschermkap en de splinterbescherming worden verwijderd. Slagfrequentie instellen De aan-/uitknop heeft een variabele toeren- talregeling. Licht drukken op de aan-/uitknop resulteert in een laag toerental. Met toenemende druk wordt het toerental hoger. OPMERKING ► De geïntegreerde motorrem zorgt ervoor dat het apparaat snel stilstaat. Pendelslag instellen ♦ Met de pendelslagschakelaar kunt u de pendelbeweging van het zaagblad instellen. Zonder pendelbeweging (stand 0) bereikt u fijne en zuivere zaagranden. Schakel bij dunne werkstukken de pendelslag uit. Als de pendelslag is geactiveerd (stand 1 - 3), gaat het zagen sneller. Inschakelen / uitschakelen Apparaat inschakelen: ♦ Druk de inschakelblokkering naar links of rechts en houd deze ingedrukt. ♦ Druk op de aan-/uitknop

Nadat de machine is gestart, kunt u de inschakel- blokkering weer loslaten. Het werklicht brandt bij een licht of volledig ingedrukte aan-/ uitknop . Hiermee kunt u het werkvlak verlich- ten bij ongunstige lichtomstandigheden. Apparaat uitschakelen: Laat de aan-/uitknop los. Onderhoud en reiniging WAARSCHUWING! LETSELGEVAAR! Schakel het apparaat voorafgaand aan alle werkzaamheden aan het apparaat uit en haal de accu eruit. ■ Het apparaat moet altijd schoon, droog en vrij van olie of smeervet zijn. ■ Gebruik voor het schoonmaken van de behuizing een droge doek. ■ Als een lithium-ionaccu langere tijd moet worden opgeslagen, moet de laadtoestand periodiek worden gecontroleerd. De optimale laadtoestand ligt tussen 50% en 80%. Het optimale opslagklimaat is koel en droog. ■ Maak het apparaat na het zagen altijd schoon. ■ Verwijder verontreinigingen (bijv. door zaagspanen). Reinig het zaagbladasgat even- tueel met een kwastje of door het met perslucht schoon te blazen. IB_302616_PSTDA20-LiA2_LB8.indb 47 15.11.18 10:33PSTDA 20-Li A2 ■ 48 │ NL│BE Garantie van Kompernaß Handels GmbH Geachte klant, U hebt op dit apparaat 3 jaar garantie vanaf de aankoopdatum. In geval van ge breken in dit product hebt u wettelijke rechten tegenover de verkoper van het product. Deze wettelijke rechten worden door onze hierna beschreven garantie niet beperkt. Garantievoorwaarden De garantieperiode geldt vanaf de datum van aankoop. Bewaar de originele kassabon. U hebt de bon nodig als bewijs van aankoop. Als er binnen drie jaar vanaf de aankoopdatum van dit product een materiaal- of fabricagefout optreedt, wordt het product door ons – naar onze keuze – voor u kosteloos gerepareerd of vervangen. Voorwaarde voor deze garantie is dat binnen de termijn van drie jaar het defecte apparaat en het aankoopbewijs (kassabon) worden overlegd en dat kort wordt omschreven waaruit het gebrek bestaat en wanneer het is opgetreden. Wanneer het defect door onze garantie wordt gedekt, krijgt u het gerepareerde product of een nieuw product retour. Met de reparatie of vervanging van het product begint er geen nieuwe garantieperiode. Garantieperiode en wettelijke aanspraken bij gebreken De garantieperiode wordt door deze waarborg niet verlengd. Dat geldt ook voor vervangen en gerepareerde onderdelen. Eventueel al bij aankoop aanwezige schade en gebreken moeten meteen na het uitpakken worden gemeld. Voor reparaties na afloop van de garantieperiode worden kosten in rekening gebracht. Garantieomvang Het apparaat is op basis van strenge kwaliteitsnor- men met de grootst mogelijke zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecontroleerd. De garantie geldt voor materiaal- of fabricagefouten. Deze garantie geldt niet voor productonderdelen die blootstaan aan normale slijtage en derhalve als aan slijtage onderhevige onderdelen kunnen worden aangemerkt, of voor beschadigingen aan breekbare onderdelen, bijv. schakelaars, accu’s, bakvormen of onderdelen die van glas zijn gemaakt. Deze garantie vervalt wanneer het product is bescha- digd, ondeskundig is gebruikt of is gerepareerd. Voor deskundig gebruik van het product moeten alle in de gebruiksaanwijzing beschreven aanwijzingen precies worden opgevolgd. Gebruiksdoeleinden en handelin- gen die in de gebruiksaanwijzing worden afgeraden of waarvoor wordt gewaarschuwd, moeten beslist worden vermeden. Het product is uitsluitend bestemd voor privégebruik en niet voor bedrijfsmatige doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die niet door ons erkend servicefiliaal zijn uitgevoerd, vervalt de garantie. IB_302616_PSTDA20-LiA2_LB8.indb 48 15.11.18 10:33PSTDA 20-Li A2 NL│BE │ 49 ■ Afhandeling bij een garantiekwestie Voor een snelle afhandeling van uw aanvraag neemt u de volgende aanwijzingen in acht: ■ Houd voor alle aanvragen de kassabon en het artikelnummer (bijv. IAN 12345) als aankoop- bewijs bij de hand. ■ Het artikelnummer vindt u op het typeplaatje, in het product gegraveerd, op de titelpagina van de gebruiksaanwijzing (linksonder) of als sticker op de achter- of onderkant van het product. ■ Als er fouten in de werking of andere gebreken optreden, neemt u eerst contract op met de hierna genoemde serviceafdeling, telefonisch of via e-mail. ■ Een als defect geregistreerd product kunt u dan zonder portokosten naar het aan u doorgegeven serviceadres sturen. Voeg het aankoopbewijs (kassabon) bij en vermeld waaruit het gebrek bestaat en wanneer het is opgetreden. Op www.lidl-service.com kunt u deze en vele andere handboeken, productvideo’s en software downloaden Service WAARSCHUWING! ► Laat uw apparaten door het servicepunt of een elektricien repareren, en uitsluitend met originele vervangingsonderdelen. Op die manier blijft de veiligheid van het apparaat gewaarborgd. ► Laat de stekker of het snoer altijd vervan- gen door de fabrikant van het apparaat of diens klantenservice. Op die manier blijft de veiligheid van het apparaat gewaarborgd. Service Nederland Tel.: 0900 0400223 (0,10 EUR/Min.) E-Mail: kompernass@lidl.nl Service België Tel.: 070 270 171 (0,15 EUR/Min.) E-Mail: kompernass@lidl.be IAN 302616 Importeur Let op: het volgende adres is geen serviceadres. Neem eerst contact op met het opgegeven serviceadres.

DUITSLAND www.kompernass.com IB_302616_PSTDA20-LiA2_LB8.indb 49 15.11.18 10:33PSTDA 20-Li A2 ■ 50 │ NL│BE Afvoeren De verpakking bestaat uit milieuvriende- lijke materialen, die u via de plaatselijke recyclepunten kunt afvoeren. Deponeer elektrisch gereedschap niet bij het huisvuil! Conform de Europese richtlijn 2012/19/EU moet afgedankt elektrisch gereedschap gescheiden worden ingezameld en op een milieuvriendelijke wijze worden gerecycled. Deponeer accu's niet bij het huisvuil! Defecte of afgedankte accu's moeten conform Richtlijn 2006/66/EC worden gerecycled. Lever het accupack en/of het apparaat in bij de hiervoor bestemde inzamelpunten. Over afvoermogelijkheden voor afgedankt elek- trisch gereedschap/een afgedankt accupack kunt u informatie opvragen bij uw gemeentereiniging. Voer de verpakking af conform de milieuvoorschriften. Let op de aanduiding op de verschil- lende verpakkingsmaterialen en voer ze zo nodig gescheiden af. De verpakkingsmaterialen zijn voorzien van afkortingen (a) en cijfers (b) met de volgende betekenis: 1–7: kunststoffen, 20–22: papier en karton, 80–98: composietmaterialen Mogelijkheden voor het afvoeren van het afgedankte product vindt u bij uw gemeente. IB_302616_PSTDA20-LiA2_LB8.indb 50 15.11.18 10:33PSTDA 20-Li A2 NL│BE │ 51 ■ Vertaling van de oorspronkelijke conformiteitsverklaring Wij, KOMPERNASS HANDELS GMBH, documentverantwoordelijke persoon: de heer Semi Uguzlu, BURGSTR. 21, DE - 44867 BOCHUM, DUITSLAND, verklaren hierbij dat dit product voldoet aan de volgende normen, normatieve documenten en EU-richtlijnen: Machinerichtlijn (2006 / 42 / EC) Elektromagnetische compatibiliteit (2014 / 30 / EU) RoHS-richtlijn (2011 / 65 / EU)*

• De volledige verantwoordelijkheid voor het afgeven van deze conformiteitsverklaring ligt bij de fabri- kant. Het hierboven beschreven object van de verklaring voldoet aan de voorschriften van de Richtlijn 2011/65/EU van het Europees Parlement en de Raad van 8juni 2011 aangaande de beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten. Toegepaste geharmoniseerde normen: EN 60745-1: 2009 / A11: 2010 EN 60745-2-11: 2010 EN 62233: 2008 EN 55014-1:2017 EN 55014-2: 2015 EN 60335-1: 2012 / A13:2017 EN 60335-2-29: 2004 / A2:2010 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN 50581:2012 Typeaanduiding van het apparaat: Accu-decoupeerzaag met pendelslag PSTDA 20-Li A2 Productiejaar: 07 - 2018 Serienummer: IAN 302616 Bochum, 27-07-2018 Semi Uguzlu - Kwaliteitsmanager - Technische wijzigingen vanwege verdere ontwikkeling voorbehouden. IB_302616_PSTDA20-LiA2_LB8.indb 51 15.11.18 10:33PSTDA 20-Li A2 ■ 52 │ NL│BE Vervangende accu bestellen Wanneer u voor uw apparaat een vervangende accu wilt bestellen, kunt u dit eenvoudig op internet regelen, op www.kompernass.com, of telefonisch afhandelen. Dit artikel kan vanwege de beperkte voorraad na korte tijd uitverkocht zijn. OPMERKING ► In sommige landen is het online bestellen van vervangingsonderdelen niet mogelijk. Neem in dat geval contact op met de service-hotline. ■ De actie is beperkt tot één accu per klant/apparaat, alsmede tot een looptijd van twee maanden na de actieperiode. Daarna kan de vervangende accu als vervangingsonderdeel tegen de normaal geldende voorwaarden worden besteld. Telefonische bestelling Service Nederland Tel.: 0900 0400223 (0,10 EUR/Min.) E-Mail: kompernass@lidl.nl Service België Tel.: 070 270 171 (0,15 EUR/Min.) E-Mail: kompernass@lidl.be Voor een snelle verwerking van uw bestelling dient u voor alle aanvragen het artikelnummer (bijv. IAN 302616) van het apparaat bij de hand te hebben. Het artikelnummer vindt u op het typeplaatje van het apparaat of op de titelpagina van deze gebruiksaanwijzing. IB_302616_PSTDA20-LiA2_LB8.indb 52 15.11.18 10:33PSTDA 20-Li A2 PL │ 53 ■ Spis treści Wstęp. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54 Użytkowanie zgodne zprzeznaczeniem ......................................... 54 Wyposażenie .............................................................. 54 Zakres dostawy ............................................................54 Dane techniczne ............................................................54 Ogólne wskazówki bezpieczeństwa dla elektronarzędzi ...............55
