GEBRUIKSAANWIJZING PDKS 120 B3 PARKSIDE

EN 55014-1/A2:2011, EN 55014-2/A2:2008 EN 61000-3-2/A2:2009 EN 61000-3-3:2008 Type / Désignation de l’appareil : Scie a chantourner PDKS 120 B3 Date of manufacture (DOM) : 07–2012 Numéro de série : IAN 75703 Bochum, 31.07.2012 Semi Uguzlu - Responsable qualité - Tous droits de modifications techniques à fins d’amélioration réservés. Inhoudsopgave13 NL/BE Garantie / Mise au rebut / Déclaration de conformité / Fabricant Inhoudsopgave Inleiding Gebruik volgens de bestemming ................................................................................................... Pagina 14 Uitvoering ........................................................................................................................................ Pagina 14 Leveringsomvang ............................................................................................................................ Pagina 15 Technische gegevens ...................................................................................................................... Pagina 15 Algemene veiligheidsinstructies Veilig werken ................................................................................................................................... Pagina 15 Apparaatspecifieke veiligheidsinstructies voor decoupeerzagen ................................................ Pagina 17 Arbeidsinstructies ............................................................................................................................ Pagina 17 Montage ....................................................................................................................................... Pagina 17 Veiligheidskap monteren (zie afb. A) ............................................................................................ Pagina 18 Standvoeten monteren (zie afb. B) ................................................................................................ Pagina 18 Ventilatieslang monteren (zie afb. C) ............................................................................................ Pagina 18 Ingebruikname Aantal slagen instellen .................................................................................................................... Pagina 18 Zaagtafel kantelen (zie afb. D, E) .................................................................................................. Pagina 19 Zaagblad plaatsen / verwijderen ................................................................................................... Pagina 19 Onderhoud en reiniging Onderhoud ...................................................................................................................................... Pagina 19 Reiniging .......................................................................................................................................... Pagina 19 Service ........................................................................................................................................... Pagina 19 Garantie ....................................................................................................................................... Pagina 19 Afvoer ............................................................................................................................................ Pagina 20 Conformiteitsverklaring / Producent ................................................................... Pagina 2114 NL/BE Inleiding Decoupeerzaag PDKS 120 B3 Inleiding Gefeliciteerd met de koop van uw nieuwe apparaat. U heeft voor een hoogwaardig product gekozen. De gebruiksaanwijzing is een deel van het product. Deze bevat belangrijke aanwijzingen voor veiligheid, gebruik en verwijde-ring. Maakt U zich voor de ingebruikname van het product met alle bedienings- en veiligheidsvoor-schriften vertrouwd. Gebruik het apparaat alleen zoals beschreven en voor de aangegeven toepas-singsgebieden. Overhandig alle documenten bij doorgifte van het product aan derden.Q Gebruik volgens de bestemming De decoupeerzaag voor de doe-het-zelver is be-doeld voor fijne zaagwerkzaamheden in hout en kunststof (zie afb. F). Elk ander gebruik of wijziging van het apparaat geldt als niet in overeenstemming zijnde met het gebruiksdoel en brengt gevaar voor ongelukken met zich mee. De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortvloeit uit gebruik in strijd met de bestemming.

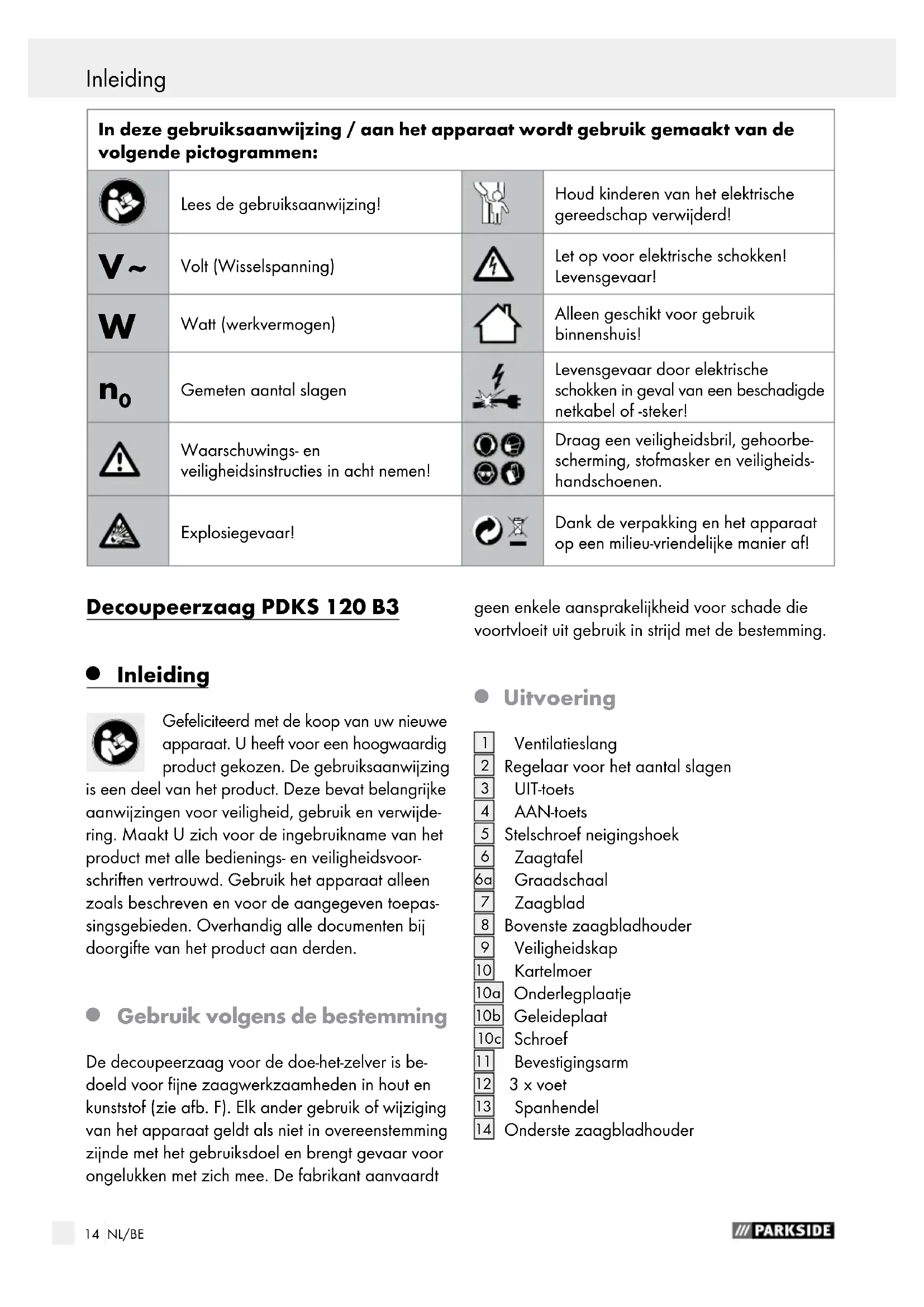

Ventilatieslang Regelaar voor het aantal slagen UIT-toets AAN-toets Stelschroef neigingshoek Zaagtafel 6 a Graadschaal Zaagblad Bovenste zaagbladhouder Veiligheidskap Kartelmoer 10 a Onderlegplaatje 10 b Geleideplaat 10 c Schroef Bevestigingsarm 3 x voet Spanhendel Onderste zaagbladhouderIn deze gebruiksaanwijzing / aan het apparaat wordt gebruik gemaakt van de volgende pictogrammen:Lees de gebruiksaanwijzing!Houd kinderen van het elektrischegereedschap verwijderd!

Volt (Wisselspanning)Let op voor elektrische schokken! Levensgevaar! Watt (werkvermogen)Alleen geschikt voor gebruikbinnenshuis!

Gemeten aantal slagen Levensgevaar door elektrischeschokken in geval van een beschadigde netkabel of -steker!Waarschuwings- en veiligheidsinstructies in acht nemen!Draag een veiligheidsbril, gehoorbe-scherming, stofmasker en veiligheids-handschoenen.Explosiegevaar!Dank de verpakking en het apparaat op een milieu-vriendelijke manier af! Inleiding / Algemene veiligheidsinstructies15 NL/BE Inleiding Inleiding / Algemene veiligheidsinstructies

Leveringsomvang 1 x decoupeerzaag PDKS 120 B3 1 x veiligheidskap 2 x kartelmoer 2 x onderlegplaatje 2 x geleideplaat 2 x schroef 10 x zaagblad 1 x ventilatieslang 3 x voet 1 x binnenzeskantsleutel 1 x gebruiksaanwijzing

50 Hz Nominaal opgenomen vermogen: 120 W Kortstondig bedrijf: 20 min (S2) Aantal slagen (zonder last): n

Max. zaagdiepte 90°: 50 mm Max. zaagdiepte 45°: 22 mm Afmetingen: 30 x 60,4 x 29,8 cm (H x B x D) Gewicht: 11,25 kg Geluidsinformatie: Geluidsniveau met A-meting berekend. Geluidsdrukniveau: 67,2 dB (A) Geluidsniveau: 80,2 dB (A) Onzekerheid K: 3 dB Meetwaarden berekend conform EN 61029. Algemene veiligheidsinstructies VOORZICHTIG! Bij het gebruik van elektri- sche gereedschappen dient u de volgende principiële veiligheidsmaatregelen in acht te nemen ter vermijding van elektrische schokken, letsel- en brandgevaar. Lees alle instructies door voordat u het apparaat gebruikt en bewaar de veiligheidsinstructies goed. Veilig werken

1. Houd het werkbereik steeds schoon.

Een niet opgeruimd werkbereik kan tot onge- vallen leiden.

2. Neem de omgevingsvoorwaarden in

acht. Stel de elektrische gereedschappen niet bloot aan regen. Gebruik de elektrische gereedschappen niet in een vochtige of natte omgeving. Zorg voor een goede ventilatie van het werkbereik. Gebruik het elektrische gereedschap niet in bereiken waar brand- of explosiegevaar bestaat.

Bescherm uzelf tegen elektri- sche schokken. Vermijd lichaamscontact met geaarde onderde- len (bijv. buizen, radiators, elektrische fornuizen, koelapparaten).

4. Houd andere personen verwijderd.

Voorkom dat andere personen en in het bijzonder kinderen noch het elektrische gereedschap noch de kabel aanraken. Houd ze van het werkbereik verwijderd.

5. Bewaar elektrische gereedschappen

op een veilige plek wanneer u ze niet gebruikt. Bewaar niet-gebruikte gereedschappen op een droge, hooggelegen of afgesloten plaats bui- ten de reikwijdte van kinderen.

6. Overbelast uw elektrische gereed-

schap niet. U werkt beter en veiliger in het vermelde vermogensbereik.

7. Gebruik het juiste elektrische

gereedschap. Gebruik géén zwakke machines voor zware werkzaamheden. Gebruik het elektrische gereedschap alléén voor de beschreven doeleinden. Gebruik bijv. geen handcirkelzaag om boomtakken of houtblokken te snijden.

8. Draag geschikte werkkleding.16 NL/BE

Algemene veiligheidsinstructies Draag geen wijde kleding of sieraden - deze zouden door bewegende onderdelen worden ingetrokken. Bij werkzaamheden in de open lucht adviseren wij, slipvast schoeisel te dragen. Draag een haarnet bij langere haren.

Draag geschikte veiligheids- kleding. Draag een veiligheidsbril. Draag een stofmasker bij stoffige werkzaam- heden.

10. Sluit de stofafzuiginrichting aan.

Indien aansluitingen voor de stofafzuiging voorhanden zijn, dient u uzelf ervan te overtui- gen dat deze aangesloten zijn en correct worden gebruikt.

Gebruik de kabel niet ondoelmatig. Gebruik de kabel niet om de steker uit de con- tactdoos te trekken. Bescherm de kabel tegen hitte, olie en scherpe randen.

12. Beveilig het gereedschap.

Gebruik de spaninrichting of een bankschroef om het werkstuk vast te zetten. Het wordt daarin veiliger gehouden dan in uw hand.

13. Vermijd een abnormale lichaamshou-

ding. Zorg altijd voor een veilige stand en houd te allen tijde het evenwicht.

14. Onderhoud uw gereedschappen

zorgvuldig. Houd snijgereedschappen scherp en schoon om beter en veiliger te kunnen werken. Volg de aanwijzingen voor de smering en de vervanging van de gereedschappen op. Controleer de aansluitleiding van het elektrische gereedschap regelmatig op schade en laat deze in geval van schade vervangen door een erkende vakman. Controleer de verlengkabels regelmatig en vervang deze wanneer ze beschadigd zijn. Houd de handgrepen droog, schoon en vrij van olie en vet.

15. Trek de steker uit de contactdoos.

Wanneer u het elektrische gereedschap niet gebruikt, vóór onderhoudswerkzaamheden en bij het vervangen van gereedschap zoals bijv. zaagblad, boor of frees dient u de stroomtoe- voer naar het gereedschap te onderbreken.

16. Laat geen gereedschapssleutel steken.

Controleer vóór het inschakelen van het gereedschap of alle sleutels en instelgereed- schappen verwijderd zijn.

17. Vermijd dat het gereedschap abusie-

velijk en zonder toezicht kan starten. Waarborg dat de schakelaar uitgeschakeld is bij het aansluiten van de steker op de contact- doos.

18. Gebruik verlengkabels voor het

gebruik buitenshuis. Gebruik in de open lucht alléén daarvoor bestemde en dienovereenkomstig gekenmerkte verlengkabels.

19. Wees steeds waakzaam.

Let op wat u doet. Ga met overleg te werk. Ge- bruik het elektrische gereedschap niet wanneer u ongeconcentreerd bent.

20. Controleer het elektrische gereedschap

op eventuele schade. Vóór het verdere gebruik van het elektrische gereedschap dienen veiligheidsinrichtingen of licht beschadigde onderdelen zorgvuldig op optimale en doelmatige functie te worden on- derzocht. Controleer of bewegende onderdelen optimaal functioneren en niet klemmen en of onderdelen beschadigd zijn. Alle onderdelen moeten cor- rect gemonteerd zijn en aan alle voorwaarden voldoen om het optimale bedrijf van het elektri- sche gereedschap te waarborgen. Beschadigde veiligheidsvoorzieningen en onderdelen moeten, indien niets anders in de gebruiksaanwijzing vermeld staat, deskundig gerepareerd of vervangen worden door een erkende vakmonteur. Beschadigde schakelaars moeten door de technische dienst worden vervangen. Gebruik géén elektrische gereedschappen waarbij de schakelaar niet in- en uitgeschakeld kan worden.

Het gebruik van andere gereedschappen en toebehoren kan tot letsel leiden.

22. Laat uw elektrische gereedschap re-

pareren door een elektromonteur. Algemene veiligheidsinstructies / Montage17 NL/BE Algemene veiligheidsinstructies Algemene veiligheidsinstructies / Montage Dit elektrische gereedschap voldoet aan de van toepassing zijnde veiligheidsbepalingen. Reparaties mogen alléén worden uitgevoerd door een elektromonteur met gebruik van origi- nele onderdelen; in het andere geval bestaat gevaar voor ongevallen. Apparaatspecifieke veiligheidsinstructies voor decoupeerzagen Plaats de decoupeerzaag op een vlakke, stabiele ondergrond. Raak de voedingskabel niet aan wanneer hij tijdens het werk beschadigd of doorgesneden wordt. Onderbreek onmiddellijk de stroomtoe- voer en laat het apparaat vervolgens uitsluitend repareren door een vakman of het bevoegde servicepunt. Leid de kabel altijd naar achteren van het apparaat weg. Trek in geval van gevaar de steker uit de con- tactdoos. Plaats het werkstuk alléén tegen het ingescha- kelde elektrische gereedschap. Er bestaat gevaar voor een terugslag! Bewerk geen vochtige materialen of oppervlakken. Gebruik alléén onbeschadigde en in optimale staat verkerende zaagbladen

kunnen breken of een terugslag veroorzaken. Waarborg dat de tanden van de zaagbladen

naar beneden wijzen voordat u het apparaat gebruikt. GEVAAR VOOR LETSEL! Houd de handen van het zaagbereik verwijderd. Controleer het te bewerken werkstuk op eventu- eel uitstekende spijkers enz. en verwijder deze. Letsel en materiële schade kunnen het gevolg zijn wanneer het zaagblad met spijkers enz. in contact komt. Het apparaat moet steeds schoon, droog en vrij van olie of andere smeermiddelen zijn. Schakel het apparaat uit voordat u houtresten uit de directe omgeving van het zaagblad verwijderd. In het andere geval kan letsel het gevolg zijn. GIFTIGE STOFFEN / DAMPEN! De door de bewerking ontstane giftige stoffen / dampen vormen een gevaar voor de gezondheid van de bedienende per- soon of in de buurt aanwezige personen. Vermijd het zagen van gezondheidsschadelijke materialen. Asbesthoudend materiaal mag niet worden bewerkt. Asbest geldt als kankerverwekkend. Zorg voor voldoende ventilatie. Draag een veiligheidsbril, gehoor- bescherming, stofmasker en veilig- heidshandschoenen.

Arbeidsinstructies Schuif het werkstuk langzaam en met minimale druk in de richting van het zaagblad. Verminder de voorwaartse beweging wanneer u dikker / steviger materiaal zaagt. Houd het werkstuk met beide handen vast op de tafel en schuif het langzaam in de richting van het zaagblad. In het andere geval kan het zaagblad verdraaien of breken. Vermijd scherpe richtingsveranderingen tijdens het zagen om te voorkomen dat het zaagblad verdraait of scheurt. Boor vóór het zagen een gat op de plaats waar een hoek of een binnencontour moet ontstaan en zaag dit van daaruit uit. Gebruik het correcte zaagblad. De keuze van het zaagblad is afhankelijk van de dikte en de soort van het materiaal evenals van de ge- wenste zaagsnede. Kies een zaagblad met fijne tanden om dunne en harde materialen te bewerken. Gebruik een smal zaagblad om scherpe ron- dingen te zagen.

Montage GEVAAR VOOR LETSEL! Trek vóór alle werkzaamheden aan18 NL/BE Montage / Ingebruikname het apparaat altijd eerst de netsteker uit de contactdoos.

monteren (zie afb. A) Steek de schroef 10 c vanaf de binnenzijde door de gleuf van de veiligheidskap

Steek de geleideplaat 10 b vanaf de buitenzijde van de veiligheidskap

op de schroeven 10 c

De langere van de afgeronde kanten van de geleidingsplaat 10 b loopt rondom de afscher- ming

Plaats de veiligheidskap

tussen de beide bevestigingsarmen

en steek de beide schroeven 10 c door de daarvoor bestemde openingen in de bevestigingsarmen

Let op dat de gewelfde zijde van de veilig- heidskap

naar boven wijst. Steek de onderlegplaatjes 10 a vanaf de bui- tenzijde op de bevestigingsarmen

Schroef de beide kartelmoeren

op de beide schroefuiteinden 10 c

Schuif de veiligheidskap

in de gewenste positie en fixeer deze door de kap met de kar- telmoeren

monteren (zie afb. B) Steek de voet

van beneden in het montage- gat van de bodemplaat van het apparaat.

monteren (zie afb. C) Schroef de ventilatieslang

met de klok mee in de hiervoor bestemde opening met de hand vast.

Ingebruikname VOORZICHTIG! Waarborg dat het apparaat uitgeschakeld is voordat u het op de stroomvoor- ziening aansluit. Plaats het werkstuk alléén tegen het ingescha- kelde elektrische gereedschap. Er bestaat gevaar voor een terugslag! Apparaat plaatsen: Pak het apparaat vast aan de plaats met de sticker “Please lift here” om het apparaat te positioneren. Apparaat inschakelen: Druk op de groene AAN-toets

Apparaat uitschakelen: Druk op de rode UIT-toets

Aantal slagen instellen Draai de regelaar voor het aantal slagen

met de klok mee om het aantal slagen te verhogen. Draai de regelaar voor het aantal slagen

tegen de klok in om het aantal slagen te ver- minderen. OPMERKING: Let op dat een te hoog aantal sla- gen tot verhitting en dus tot een verhoogde slijtage van het zaagblad en tot brandsporen aan het ma- teriaal kan leiden. Stel de zaagsnelheid in overeenkomstig het te bewerken materiaal. Maximale snelheid Gemid- delde snel- heid Minimale snelheid Dikke houten plaat rechte zaagsne- den normaal fi- guurzaag- werk

Dunne hout- en kunst- stofplaten rechte en ronde zaagsne- den normaal en fijn figu- urzaag- werk fijn figu- urzaag- werk Ingebruikname / Onderhoud en reiniging / Service / Garantie19 NL/BE Montage / Ingebruikname Ingebruikname / Onderhoud en reiniging / Service / Garantie

kantelen (zie afb. D, E) Draai de stelschroef

totdat de gewenste hoek bereikt is. OPMERKING: de hoek kan aan de graad- schaal 6 a worden afgelezen. Draai de stelschroef

plaatsen / verwijderen GEVAAR VOOR LETSEL! Trek vóór alle werkzaamheden aan het apparaat altijd eerst de netsteker uit de contactdoos. Zaagblad

plaatsen: Kantel de spanhendel

naar boven. Steek het zaagblad

door de opening aan de zaagtafel

Let op dat de tanden van het zaagblad

naar voren gericht zijn en naar beneden wijzen. Haak het zaagblad

in aan de onderste zaagbladhouder

Haak vervolgens de bovenste bout van het zaagblad

in de daarvoor bestemde uitspa- ring aan de bovenste zaagbladhouder

naar beneden om het zaagblad

horizontaal met de klok mee om de spanning te verhogen. Draai de spanhendel

horizontaal tegen de klok in om de spanning te verminderen. OPMERKING: het zagen met een te geringe spanning van het zaagblad

kan leiden tot onnauwkeurige zaagresultaten. Zaagblad

verwijderen: Kantel de spanhendel

naar boven. Druk de bovenste zaagbladhouder

naar beneden. Til het zaagblad

iets op. Schuif het naar voren om het uit de onderste zaagbladhouder

Onderhoud en reiniging

Onderhoud GEVAAR VOOR LETSEL! Trek vóór alle werkzaamheden aan het apparaat altijd eerst de netsteker uit de contactdoos. Het apparaat is grotendeels onderhoudsvrij.

Reiniging Reinig het apparaat regelmatig, het best direct na beëindiging van de werkzaamheden. Er mogen geen vloeistoffen in het apparaat dringen. Gebruik een droge doek voor de reiniging. Houd de ventilatieopeningen vrij van stof en vuil. Gebruik in géén geval benzine of agressieve reinigingsmiddelen. Bewaar het apparaat alléén in een droge ruimte. Service

Laat uw appa- raten door het servicepunt of een gekwalificeerd vakpersoneel en alléén met originele onderdelen repareren. Op deze wijze wordt gewaarborgd dat de veiligheid van het apparaat behouden blijft.

Laat de steker of de aansluitleiding altijd door de fa- brikant van het apparaat of door diens technische dienst repareren. Op deze wijze wordt gewaarborgd dat de veiligheid van het apparaat behouden blijft. Garantie U heeft op dit apparaat 3 jaar garantie vanaf de aankoopdatum. Het apparaat is met de grootst mogelijke zorg vervaar- digd en voorafgaand aan de levering nauwkeurig gecontroleerd. Bewaar a.u.b.20 NL/BE Conformiteitsverklaring / FabrikantGarantie / Afvoer de kassabon als aankoopbewijs. Als u aanspraak wilt maken op garantie, neem dan a.u.b. telefonisch contact op met uw servicefiliaal. Alleen op die manier is een kostenloze verzending van uw product gegarandeerd. De garantie geldt alleen voor materiaal- of fabrica- gefouten, echter niet voor transportschade, of voor onderdelen die aan slijtage onderhevig zijn, of voor beschadigingen aan breekbare delen, bijv. schake- laars of accu’s. Het product is uitsluitend bestemd voor privé-gebruik en niet voor bedrijfsmatige doel- einden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die niet door ons geautoriseerd servicefiliaal zijn uitgevoerd, vervalt de garantie. Uw wettelijke rechten worden door deze garantie niet beperkt. De garantieperiode wordt niet verlengd door de aan- sprakelijkheid. Dit geldt eveneens voor vervangen en gerepareerde onderdelen. Schade en gebreken die mogelijk reeds bij de aankoop aanwezig zijn, moeten direct na het uitpakken worden gemeld, ui- terlijk echter twee dagen na de dag van aankoop. Na verstrijken van de garantieperiode moeten alle voorkomende reparaties vergoed worden.
