GEBRUIKSAANWIJZING PSSA 20Li A1 PARKSIDE

4. Gebruik en behandeling van het elektrische gereedschap .........................48

5. Gebruik en behandeling van het accugereedschap ..............................49

6. Service .................................................................50

• Apparaatspecifieke veiligheids voorschriften voor reciprozagen p. 50
• Veiligheidsvoorschriften voor opladers p. 50
• Originele accessoires/hulpapparatuur p. 50
• Informatie over zaagbladen p. 51
• Vóór de ingebruikname p. 51
• Accupack opladen (zie afb. A) p. 51
• Accupack in het apparaat plaatsen/uit het apparaat nemen p. 51
• Toestand van de accu controleren p. 51
• Zaagblad monteren / verwisselen p. 52
• Zool verstellen p. 52
• Pendelslag instellen p. 52
• Ingebruikname p. 52
• In- en uitschakelen p. 52
• Toerental instellen p. 53
• Reciprozaag veilig hanteren p. 53
• Werkaanwijzingen voor het zagen p. 53
• Onderhoud en reiniging p. 54
• Garantie van Kompernaß Handels GmbH p. 54
• Service p. 56
• Importeur p. 56
• Afvoeren p. 56
• Vertaling van de oorspronkelijke conformiteitsverklaring p. 57
• Vervangende accu bestellen p. 58

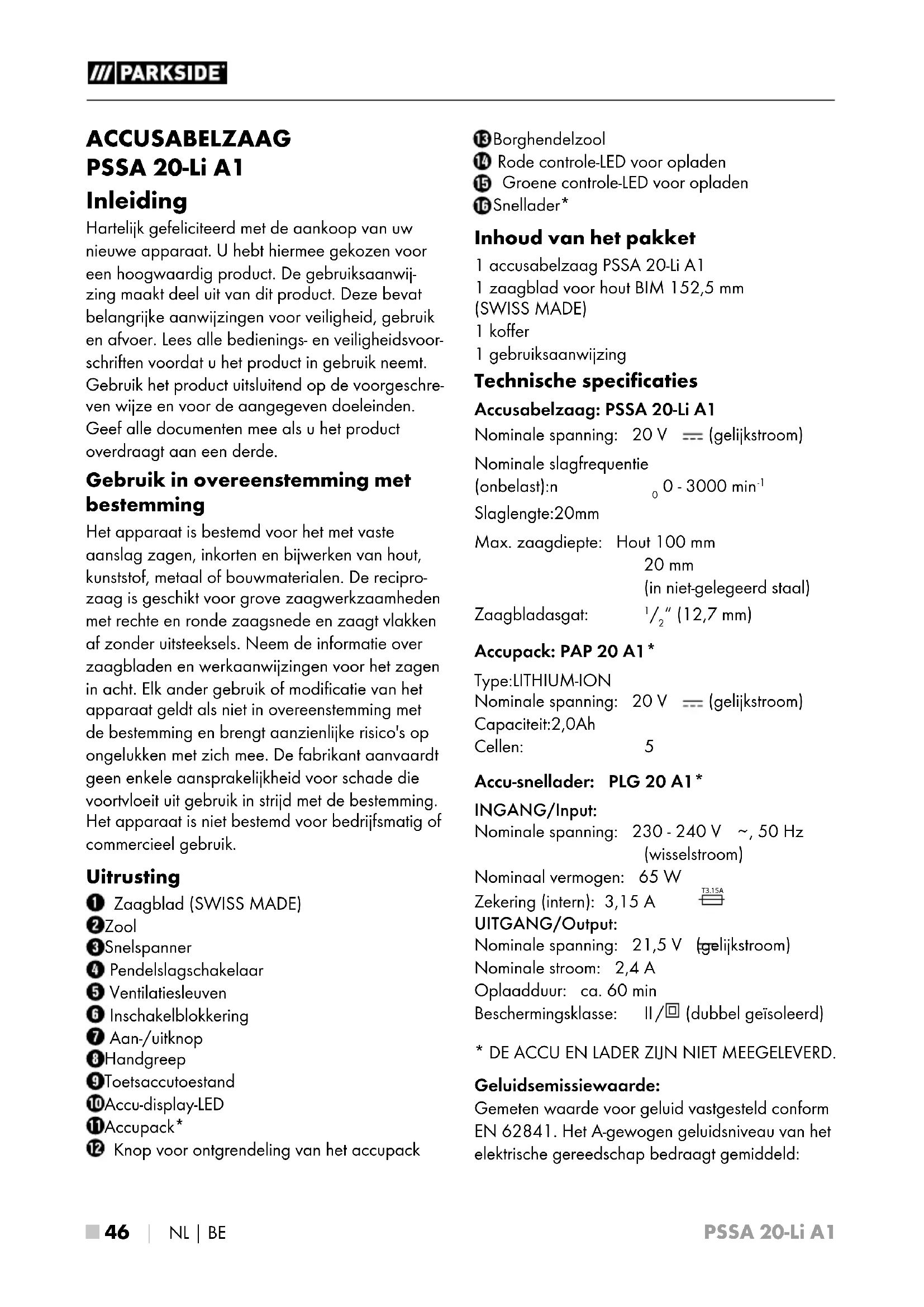

• Telefonische bestelling PSSA 20-Li A1 ■ 46 │ NL│BE ACCUSABELZAAG PSSA 20-Li A1 Inleiding Hartelijk gefeliciteerd met de aankoop van uw nieuwe apparaat. U hebt hiermee gekozen voor een hoogwaardig product. De gebruiksaanwij- zing maakt deel uit van dit product. Deze bevat belangrijke aanwijzingen voor veiligheid, gebruik en afvoer. Lees alle bedienings- en veiligheidsvoor- schriften voordat u het product in gebruik neemt. Gebruik het product uitsluitend op de voorgeschre- ven wijze en voor de aangegeven doeleinden. Geef alle documenten mee als u het product overdraagt aan een derde. Gebruik in overeenstemming met bestemming Het apparaat is bestemd voor het met vaste aanslag zagen, inkorten en bijwerken van hout, kunststof, metaal of bouwmaterialen. De recipro- zaag is geschikt voor grove zaagwerkzaamheden met rechte en ronde zaagsnede en zaagt vlakken af zonder uitsteeksels. Neem de informatie over zaagbladen en werkaanwijzingen voor het zagen in acht. Elk ander gebruik of modificatie van het apparaat geldt als niet in overeenstemming met de bestemming en brengt aanzienlijke risico's op ongelukken met zich mee. De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortvloeit uit gebruik in strijd met de bestemming. Het apparaat is niet bestemd voor bedrijfsmatig of commercieel gebruik. Uitrusting Zaagblad (SWISS MADE) Zool Snelspanner Pendelslagschakelaar Ventilatiesleuven Inschakelblokkering Aan-/uitknop Handgreep Toets accutoestand Accu-display-LED Accupack* Knop voor ontgrendeling van het accupack Borghendel zool Rode controle-LED voor opladen Groene controle-LED voor opladen Snellader* Inhoud van het pakket 1 accusabelzaag PSSA 20-Li A1 1 zaagblad voor hout BIM 152,5 mm (SWISS MADE) 1 koffer 1 gebruiksaanwijzing Technische specificaties Accusabelzaag: PSSA 20-Li A1 Nominale spanning: 20 V (gelijkstroom) Nominale slagfrequentie (onbelast): n p. 58

Slaglengte: 20 mm Max. zaagdiepte: Hout 100 mm 20 mm (in niet-gelegeerd staal) Zaagbladasgat:

, 50 Hz (wisselstroom) Nominaal vermogen: 65 W Zekering (intern): 3,15 A T3.15A UITGANG/Output: Nominale spanning: 21,5 V (gelijkstroom) Nominale stroom: 2,4 A Oplaadduur: ca. 60 min Beschermingsklasse: II / (dubbel geïsoleerd)

• DE ACCU EN LADER ZIJN NIET MEEGELEVERD. Geluidsemissiewaarde: Gemeten waarde voor geluid vastgesteld conform EN 62841. Het A-gewogen geluidsniveau van het elektrische gereedschap bedraagt gemiddeld:PSSA 20-Li A1 NL│BE │ 47 ■ Geluidsdrukniveau: L

= 99 dB (A) Onzekerheid: K = 3 dB Draag gehoorbescherming! Trillingswaarden (vectorsom van drie richtingen) bepaald conform EN 62841: Totale trillingswaarde: Zagen van spaanplaat: a h,B = 11,4 m/s

OPMERKING ► De vermelde totale trillingswaarden en tril- lingsemissiewaarden zijn in een genormeerde testopstelling gemeten en kunnen ook worden gebruikt voor vergelijking van een elektrisch gereedschap met een ander elektrisch gereedschap. ► De vermelde totale trillingswaarden en trillingsemissiewaarden kunnen ook worden gebruikt voor een voorlopige inschatting van de belasting. WAARSCHUWING! ► De trillings- en geluidsemissieniveaus kunnen tijdens het daadwerkelijke gebruik van het elektrische gereedschap afwijken van de ver- melde waarden, afhankelijk van de aard en het gebruik van het elektrische gereedschap, en in het bijzonder afhankelijk van het soort werkstuk dat wordt bewerkt. ► Probeer de belasting zo klein mogelijk te houden. Om de trillingsbelasting te reduceren, kunt u bijvoorbeeld handschoenen dragen tijdens het gebruik van het gereedschap en slechts beperkte tijd met het gereedschap werken. Daarbij dient u rekening te houden met alle aspecten van de bedrijfscyclus (bijvoorbeeld perioden waarin het gereed

schap is uitgeschakeld en perioden waarin het gereedschap weliswaar is ingeschakeld, maar niet wordt belast). Algemene veiligheids- voorschriften voor elektrisch gereedschap WAARSCHUWING! ► Lees alle veiligheidsvoorschriften, aanwijzin- gen, afbeeldingen en technische gegevens van dit elektrische gereedschap. Het niet- naleven van de navolgende aanwijzingen kan elektrische schokken, brand en/of ernstig letsel veroorzaken. Bewaar alle veiligheidsvoorschriften en instructies voor toekomstig gebruik. De in de veiligheidsvoorschriften gebruikte term “elektrisch gereedschap” heeft betrekking op elek- trisch gereedschap dat op netvoeding werkt (met snoer) en op elektrisch gereedschap dat op accu’s werkt (zonder snoer).

1. Veiligheid op de werkplek

a) Houd uw werkomgeving schoon en goed verlicht. Wanorde en een niet-verlichte werkom- geving kunnen leiden tot ongelukken. b) Gebruik het elektrische gereedschap niet in explosiegevaarlijke omgevingen waarin zich brandbare vloeistof, gas of stof bevindt. Elek- trisch gereedschap geeft namelijk vonken af die stof of dampen kunnen doen ontvlammen. c) Houd kinderen en andere personen uit de buurt terwijl u elektrisch gereedschap ge- bruikt. Als u afgeleid raakt, zou u namelijk de controle over het elektrische gereedschap kunnen verliezen.

2. Elektrische veiligheid

a) De stekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele wijze worden veranderd. Gebruik geen verloopstekker in combinatie met geaard elektrisch gereedschap. Onver- anderde stekkers en passende stopcontacten verminderen het risico op een elektrische schok.PSSA 20-Li A1 ■ 48 │ NL│BE b) Voorkom lichamelijk contact met geaarde op- pervlakken zoals buizen, verwarmingstoestel- len, fornuizen en koelkasten. Er bestaat een verhoogd risico op een elektrische schok als uw lichaam geaard is. c) Houd elektrisch gereedschap uit de buurt van regen of vocht. Als er water in een elektrisch gereedschap binnendringt, bestaat er verhoogd risico op een elektrische schok. d) Gebruik het aansluitsnoer niet voor oneigen- lijke doelen, bijvoorbeeld om het elektrische gereedschap te dragen, om het gereedschap op te hangen of om de stekker uit het stopcon- tact te trekken. Houd het aansluitsnoer uit de buurt van hitte, olie, scherpe randen of bewe- gende onderdelen. Beschadigde of in de war geraakte aansluitsnoeren verhogen de kans op een elektrische schok. e) Gebruik bij het werken met elektrisch gereed- schap buitenshuis alleen verlengsnoeren die zijn goedgekeurd voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, vermindert het risico op een elektrische schok. f) Als u het niet kunt vermijden om het elektrische gereedschap in een vochtige omgeving te ge- bruiken, maak dan gebruik van een aardlek- schakelaar. Het gebruik van een aardlekscha- kelaar vermindert het risico op een elektrische schok.

3. Veiligheid van personen

a) Wees alert, let op wat u doet en gebruik uw gezond verstand wanneer u elektrisch ge- reedschap gebruikt. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Eén moment van onoplettendheid kan bij het ge- bruik van elektrisch gereedschap al tot ernstig letsel leiden.

Draag persoonlijke beschermingsmiddelen en draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermingsmiddelen zoals een stofmasker, antislip-veiligheidsschoenen, een veiligheidshelm of gehoorbescherming, afhanke- lijk van het type en het gebruik van het elektrische gereedschap, vermindert het risico op letsel. c) Voorkom onbedoelde inschakeling. Controleer of het elektrische gereedschap uitgeschakeld is voordat u het aansluit op de netvoeding en/ of op een accu en voordat u het gereedschap optilt of draagt. Als u bij het dragen van elek- trisch gereedschap uw vinger op de aan-/ uit knop houdt of als u reeds ingeschakeld elek- trisch gereedschap op de netvoeding aansluit, kan dit tot ongelukken leiden. d) Verwijder alle afstelgereedschap of moersleu- tels voordat u het elektrische gereedschap aanzet. Gereedschap of moersleutels die zich in een draaiend onderdeel van het elektrische gereedschap bevinden, kunnen letsel veroorza- ken. e) Voorkom een abnormale lichaamshouding. Zorg dat u stevig staat en bewaar altijd uw evenwicht. Zo kunt u het elektrische gereed- schap in onverwachte situaties beter onder controle houden. f) Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd haar en kleding uit de buurt van bewegende onderdelen. Loszit- tende kleding, sieraden of haren kunnen door bewegende onderdelen worden gegrepen. g) Als stofafzuigings- en opvangvoorzieningen kunnen worden bevestigd, moeten deze wor- den aangesloten en correct worden gebruikt. Het gebruik van een stofafzuiging kan risico’s door stof beperken. h) Laat u niet misleiden door schijnbare veilig- heid en negeer de veiligheidsregels voor elektrisch gereedschap niet, ook wanneer u na veelvuldig gebruik vertrouwd bent met het elektrische gereedschap. Onachtzaamheid kan in een fractie van een seconde tot ernstig letsel leiden.

4. Gebruik en behandeling van het

elektrische gereedschap a) Voorkom overbelasting van het elektrische gereedschap. Gebruik voor uw werkzaam- heden het daarvoor bedoelde elektrische gereedschap. Met een geschikt elektrisch gereedschap werkt u beter en veiliger in het aangegeven vermogensbereik.PSSA 20-Li A1 NL│BE │ 49 ■ b) Gebruik geen elektrisch gereedschap waar- van de aan-/uitknop defect is. Elektrisch gereed- schap dat niet meer aan- of uitgezet kan worden, is gevaarlijk en moet worden gerepareerd. c) Haal de stekker uit het stopcontact en/of ver- wijder de afneembare accu voordat u instel- lingen aan het apparaat verricht, hulpstukken verwisselt of het elektrische gereedschap weglegt. Deze voorzorgsmaatregel voorkomt dat het elektrische gereedschap onbedoeld kan worden gestart. d) Berg elektrisch gereedschap buiten het bereik van kinderen op als het niet in gebruik is. Zorg ervoor dat het elektrische gereedschap niet wordt gebruikt door personen die er niet mee vertrouwd zijn of die deze instructies niet hebben gelezen. Elektrisch gereedschap is gevaarlijk als het door onervaren personen wordt gebruikt. e) Onderhoud elektrisch gereedschap en hulp- stukken zorgvuldig. Controleer of bewegende onderdelen naar behoren werken en niet klemmen, en of er geen onderdelen gebroken of zodanig beschadigd zijn dat de werking van het elektrische gereedschap wordt aange- tast. Laat beschadigde onderdelen vóór de in- gebruikname van het elektrische gereedschap repareren. Veel ongelukken zijn het gevolg van slecht onderhoud van elektrisch gereedschap. f) Houd snijwerktuigen scherp en schoon. Met zorg onderhouden snijwerktuigen lopen minder vaak vast en zijn gemakkelijker te bedienen. g) Gebruik elektrisch gereedschap, hulpstukken en dergelijke in overeenstemming met de handleiding. Houd daarbij rekening met de werkomstandigheden en de te verrichten werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de beoogde toepassingen kan tot gevaarlijke situa- ties leiden. h) Houd handgrepen en greepvlakken droog, schoon en vrij van olie en vet. Bij gladde handgrepen en greepvlakken is een veilige bediening en controle van het elektrische gereed- schap in onvoorziene situaties niet mogelijk.

5. Gebruik en behandeling van het

accugereedschap a) Laad de accu’s uitsluitend op met een oplader die door de fabrikant wordt aanbevolen. Er bestaat brandgevaar als een oplader die voor een bepaald type accu’s bestemd is, voor andere accu’s wordt gebruikt. b) Gebruik alleen de daarvoor bestemde accu’s in de elektrische apparaten. Het gebruik van andere accu’s kan tot verwondingen en brand- gevaar leiden. c) Houd een niet-gebruikte accu uit de buurt van paperclips, munten, sleutels, spijkers, schroeven en andere kleine metalen voorwerpen die een overbrugging van de contacten kunnen veroorzaken. Kortsluiting tussen de accucon- tacten kan verbrandingen of brand tot gevolg hebben. d) Bij onjuist gebruik kan er vloeistof uit de accu lekken. Vermijd contact met accuvloeistof. Spoel bij onbedoeld contact met accuvloei- stof de vloeistof weg met water. Raadpleeg bovendien een arts als er accuvloeistof in de ogen komt. Lekkende accuvloeistof kan leiden tot huidirritatie en brandwonden. e) Gebruik geen beschadigde of gemodificeerde accu. Beschadigde of gemodificeerde accu’s kunnen zich onvoorspelbaar gedragen en brand, explosies of letselgevaar tot gevolg hebben. f) Stel een accu niet bloot aan vuur of hoge temperaturen. Vuur en temperaturen boven 130 °C (265 °F) kunnen een explosie veroor- zaken. g) Volg alle aanwijzingen voor het opladen op en laad de accu of het accugereedschap nooit op buiten het in de gebruiksaanwijzing aangegeven temperatuurbereik. Bij verkeerd opladen of opladen buiten het toegestane temperatuurbereik kan de accu stuk gaan en kan het brandgevaar toenemen.PSSA 20-Li A1 ■ 50 │ NL│BE VOORZICHTIG! EXPLOSIEGEVAAR! Laad niet-oplaadbare accu’s nooit op. Bescherm de accu tegen hitte, bijv. ook tegen continu zonlicht, vuur, water en vocht. Er bestaat explosie- gevaar.

a) Laat uw elektrische gereedschap alleen door gekwalificeerde vakmensen en uitsluitend met originele vervangingsonderdelen repareren. Op die manier blijft de veiligheid van het elektri- sche gereedschap gewaarborgd. b) Pleeg nooit onderhoud aan beschadigde accu’s. Alle accuonderhoud mag uitsluitend worden uitgevoerd door de fabrikant of een bevoegde klantenservice. Apparaatspecifieke veiligheids- voorschriften voor reciprozagen Voorkom letsel- en brandgevaar en gezond- heidsrisico's: ■ Pak het elektrische gereedschap alleen vast aan de geïsoleerde greepvlakken wanneer u werkzaamheden uitvoert waarbij het elektrische gereedschap met verborgen elektriciteitsleidingen in aanra- king kan komen. Bij contact met een leiding waar spanning op staat, kunnen ook metalen onderdelen van het apparaat onder spanning komen te staan en een elektrische schok tot gevolg hebben. ■ Bevestig en bevestig het werkstuk op een stabiel oppervlak met behulp van klem- men of anderszins. Als u het werkstuk met de hand of tegen uw lichaam houdt, blijft het onstabiel, wat resulteert in verlies van controle. ■ Draag een stofmasker! Veiligheidsvoorschriften voor opla- ders ■ Dit apparaat mag worden gebruikt door kinderen vanaf 8jaar en door personen met beperkte fysieke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring of kennis, mits ze onder toezicht staan of over het veilige gebruik van het appa- raat zijn geïnstrueerd en de daaruit voortkomende gevaren hebben begrepen. Kinderen mogen niet met het apparaat spelen. Kinderen mo- gen zonder toezicht geen reiniging en gebruikersonderhoud uitvoeren. ■ Wanneer het netsnoer van dit ap- paraat beschadigd raakt, moet het worden vervangen door de fabrikant of de klantendienst van de fabrikant of een persoon met vergelijkbare kwalificaties, om risico's te vermijden. De oplader is alleen geschikt voor gebruik binnenshuis. WAARSCHUWING! ■ Wanneer het snoer moet worden vervangen, moet dit worden uitgevoerd door de fabrikant of diens vertegenwoordiger, om veiligheidsri- sico's te voorkomen. WAARSCHUWING! ► Met deze oplader kunnen alleen de vol- gende accu’s worden opgeladen: PAP 20 A1 / PAP 20 A2 / PAP 20 A3. ► Een actuele lijst met compatibele accu’s is te vinden op www.lidl.de/akku. Originele accessoires/hulpapparatuur ■ Gebruik alleen accessoires en hulpstukken die vermeld staan in de gebruiksaanwij- zing resp. waarvan gebruik compatibel is met het apparaat. Het gebruik van andere hulpstukken of accessoires dan aanbevolen in de gebruiksaanwijzing, kan letselgevaar inhouden.PSSA 20-Li A1 NL│BE │ 51 ■ Informatie over zaagbladen U kunt elk zaagblad gebruiken, mits het een pas- send heft - een universele schacht van 1/2" (12,7 mm) - heeft. Er zijn voor elk gebruiksdoel van uw reciprozaag geoptimaliseerde zaagbladen in verschillende lengtes in de handel verkrijgbaar. OPMERKING ► TPI = teeth per inch = aantal tanden per 2,54 cm Houtzaagblad: Afmetingen: 152,5 x 0,9 mm, 6 - 12 TPI Meest geschikt voor: zagen van constructiehout, spaanplaat, houtplaten en multiplex, ook voor invalwerk. Vóór de ingebruikname Accupack opladen (zie afb. A) VOORZICHTIG! ► Trek altijd de stekker uit het stopcontact, voordat u het accupack uit de oplader haalt resp. in de oplader plaatst. OPMERKING ► Laad het accupack nooit op als de omge- vingstemperatuur lager is dan 10 °C of hoger is dan 40 °C. Als een lithium-ionaccu langere tijd moet worden opgeslagen, moet de laadtoestand periodiek worden gecontro- leerd. De optimale laadtoestand ligt tussen 50% en 80%. De accu moet worden opgeslagen in een koele, droge omgeving met een temperatuur tussen 0 °C en 50 °C. ♦ Plaats het accupack op de snellader (zie afb. A). ♦ Steek de stekker in het stopcontact. De controle-LED brandt rood. ♦ De groene controle-LED geeft aan dat het opladen is voltooid en dat het accupack klaar is voor gebruik. LET OP! ♦ Als de rode controle-LED knippert, is het accupack oververhit en kan het niet worden opgeladen. ♦ Als de rode en de groene controle-LED

tegelijkertijd knipperen, is het accupack defect. ♦ Schuif het accupack in het apparaat. ♦ Schakel de oplader tussen twee opeenvol- gende laadprocessen minstens 15 minuten uit. Haal daartoe de stekker uit het stopcontact. Accupack in het apparaat plaatsen/ uit het apparaat nemen Accupack plaatsen: ♦ Klik het accupack vast in het apparaat. Accupack uit het apparaat halen: ♦ Druk op de ontgrendelingsknop en neem het accupack uit het apparaat. Toestand van de accu controleren ♦ Druk voor controle van de accutoestand op de toets Accutoestand (zie ook de hoofdaf- beelding). De toestand wordt op de accu-display-LED als volgt aangegeven: ♦ ROOD/ORANJE/GROEN = maximale lading ROOD/ORANJE = middelhoge lading ROOD = zwakke lading – accu opladenPSSA 20-Li A1 ■ 52 │ NL│BE Zaagblad monteren / verwisselen WAARSCHUWING! ► Bij alle werkzaamheden aan het elektrische gereedschap (bijv. onderhoud, verwisselen van zaagbladen, enz.) en bij het vervoeren en opbergen moet de accu worden verwij- derd. Bij onbedoeld drukken op de aan-/ uitknop bestaat er letselgevaar. ♦ Draai de snelspanner tot aan de aanslag en houd hem in deze positie. ♦ Druk het benodigde zaagblad tot aan de aanslag in de snelspanner . LET OP! ► De tanden van het zaagblad moeten daarbij omlaag wijzen! ♦ Laat de snelspanner los; hij moet nu terug- gaan naar zijn uitgangspositie. Het zaagblad is nu vergrendeld. Zool verstellen LETSELGEVAAR! ► Schakel het apparaat voorafgaand aan alle werkzaamheden aan het apparaat uit en haal de accu eruit. ♦ Verstel de zool afhankelijk van de zaag- diepte. ♦ Maak daarvoor de borghendel los en breng de zool in de gewenste positie. ♦ Vergrendel deze positie door de borghendel vast te draaien. Pendelslag instellen ♦ Met de pendelslagschakelaar kunt u de pendelbeweging van het zaagblad instellen. Zonder pendelbeweging (stand “0”) bereikt u fijne en zuivere zaagranden. Schakel bij dunne werkstukken de pendelslag uit. Als de pendelslag is geactiveerd (stand “I”), gaat het zagen sneller. Ingebruikname In- en uitschakelen Inschakelen: ♦ Druk eerst op de inschakelblokkering

dan op de aan-/uitknop . Laat daarna de inschakelblokkering weer los. Uitschakelen: ♦ Laat de aan-/uitknop los.PSSA 20-Li A1 NL│BE │ 53 ■ Toerental instellen Licht drukken op de aan-/uitknop resulteert in een laag toerental. Met toenemende druk wordt het toerental hoger. OPMERKING ► De geïntegreerde motorrem zorgt ervoor dat het apparaat snel stilstaat. Reciprozaag veilig hanteren Voor het aanpassen van de zaag aan het werkstuk en voor het veilig plaatsen van de zaag kan de zool kantelen. De zool moet altijd tegen het werkstuk aan liggen wanneer het apparaat in werking is. Werkaanwijzingen voor het zagen ♦ Controleer het te bewerken materiaal op vreemde voorwerpen zoals spijkers, schroeven enz. en verwijder ze. ♦ Zorg ervoor dat de ventilatiesleuven niet worden afgedekt. ♦ Schakel het apparaat eerst in en plaats het pas dan op het te bewerken materiaal. ♦ Schakel het apparaat onmiddellijk uit als het zaagblad zich vastklemt. Maak de zaagsnede breder met een geschikt gereedschap en trek de reciprozaag eruit. ■ Pas het zaagblad en de slagfrequentie aan het te bewerken materiaal aan. ■ Er zijn voor elk gebruiksdoel van uw recipro- zaag geoptimaliseerde zaagbladen in verschil- lende lengtes in de handel verkrijgbaar. ■ Zaag het materiaal met een gelijkmatige ver- plaatsingssnelheid. Zagen zonder uitsteeksels: Met flexibele zaagbladen van de vereiste lengte kunt u werkstukken die uitsteken, zoals buizen, direct op de wand afzagen. Ga als volgt te werk:

2. Buig het zaagblad door zijwaartse druk op de

reciprozaag zodanig, dat de zool tegen de wand ligt.

3. Schakel het apparaat in zoals beschreven en

zaag het werkstuk met constante druk af. Invalwerk:

VOORZICHTIG! GEVAAR VOOR

TERUGSLAG! ■ Invalwerk mag alleen worden uitgevoerd in zachte materialen (o.a. hout). Ga als volgt te werk:

1. Plaats de reciprozaag met de achterkant van de

zool op het werkstuk. Schakel het apparaat in.

2. Kantel de reciprozaag naar voren en laat het

zaagblad in het werkstuk “vallen”.

3. Zet de reciprozaag verticaal en zaag verder

langs de zaaglijn.PSSA 20-Li A1 ■ 54 │ NL│BE Onderhoud en reiniging WAARSCHUWING! LETSELGEVAAR! Schakel het apparaat voorafgaand aan alle werkzaamheden aan het apparaat uit en haal de accu eruit. ■ Het apparaat moet altijd schoon, droog en vrij van olie of smeervet zijn. ■ Gebruik voor het schoonmaken van de behui- zing een droge doek. ■ Vervang het zaagblad zodra de tanden bot zijn geworden en correct zagen niet meer mogelijk is. ■ Houd het apparaat en de ventilatiesleuven altijd schoon. Bij verstopte ventilatiesleuven bestaat er gevaar voor oververhitting en/of beschadiging van het apparaat. ■ Reinig het apparaat na het uitvoeren van de werkzaamheden. ■ Er mogen geen vloeistoffen binnendringen in het apparaat. Gebruik een doek om de behui- zing schoon te maken. Gebruik nooit benzine, oplosmiddelen of schoonmaakmiddelen die kunststof aantasten. ■ Reinig het zaagbladasgat eventueel met een kwastje of door het met perslucht schoon te blazen. ■ Als een lithium-ionaccu langere tijd moet worden opgeslagen, moet de laadtoestand periodiek worden gecontroleerd. De optimale laadtoestand ligt tussen 50% en 80%. Het optimale opslagklimaat is koel en droog. WAARSCHUWING! ■ Gebruik geen accessoires die niet door PARK- SIDE worden aanbevolen. Dit kan elektrische schokken en brand veroorzaken. Garantie van Kompernaß Handels GmbH Geachte klant, U hebt op dit apparaat 3 jaar garantie vanaf de aankoopdatum. In geval van ge breken in dit product hebt u wettelijke rechten tegenover de verkoper van het product. Deze wettelijke rechten worden door onze hierna beschreven garantie niet beperkt. Garantievoorwaarden De garantieperiode geldt vanaf de datum van aankoop. Bewaar de kassabon zorgvuldig. U hebt hem nodig als bewijs van aankoop. Als er binnen drie jaar vanaf de aankoopdatum van dit product een materiaal- of fabricagefout optreedt, wordt - naar onze keuze - het product door ons kosteloos gerepareerd of vervangen of wordt de koopprijs terugbetaald. Voorwaarde voor deze garantie is dat het defecte apparaat en het aankoopbewijs (kassabon) binnen de termijn van drie jaar worden overlegd en dat kort wordt om- schreven waaruit het gebrek bestaat en wanneer het is opgetreden. Wanneer het defect door onze garantie wordt gedekt, krijgt u het gerepareerde product of een nieuw product retour. Met de reparatie of vervanging van het product begint er geen nieuwe garantieperiode. Garantieperiode en wettelijke aanspraken bij gebreken De garantieperiode wordt door deze waarborg niet verlengd. Dat geldt ook voor vervangen en ge- repareerde onderdelen. Eventueel al bij aankoop aanwezige schade en gebreken moeten meteen na het uitpakken worden gemeld. Voor reparaties na afloop van de garantieperiode worden kosten in rekening gebracht.PSSA 20-Li A1 NL│BE │ 55 ■ Garantieomvang Het apparaat is op basis van strenge kwaliteitsnor- men met de grootst mogelijke zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecontroleerd. De garantie geldt voor materiaal- of fabricagefou- ten. Deze garantie geldt niet voor productonder- delen die onderhevig zijn aan normale slijtage en die daarom als slijtonderdelen worden beschouwd, of voor schade aan breekbare onderdelen zoals schakelaars, accu‘s of onderdelen die van glas zijn gemaakt. Deze garantie vervalt wanneer het product is beschadigd, ondeskundig is gebruikt of is gere- pareerd. Voor deskundig gebruik van het product moeten alle in de gebruiksaanwijzing beschre- ven aanwijzingen precies worden opgevolgd. Gebruiksdoeleinden en handelingen die in de gebruiksaanwijzing worden afgeraden of waar- voor wordt gewaarschuwd, moeten beslist worden vermeden. Het product is uitsluitend bestemd voor privége- bruik en niet voor bedrijfsmatige doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die niet door ons erkend servicefiliaal zijn uitgevoerd, vervalt de garantie. Garantieperiode geldt niet bij ■ normale afname van de accucapaciteit ■ commercieel/bedrijfsmatig gebruik van het product ■ beschadiging of modificatie van het product door de klant ■ niet-naleving van de veiligheids- en onderhouds- voorschriften, bedieningsfouten ■ schade door natuurrampen Afhandeling bij een garantiekwestie Voor een snelle afhandeling van uw aanvraag neemt u de volgende aanwijzingen in acht: ■ Houd voor alle aanvragen de kassabon en het artikelnummer (bijv.IAN12345) als aankoop- bewijs bij de hand. ■ Het artikelnummer vindt u op het typeplaatje van het product, op het product gegraveerd, op de titelpagina van de gebruiksaanwijzing (linksonder) of op de sticker op de achter- of onderkant van het product. ■ Als er fouten in de werking of andere gebreken optreden, neemt u eerst contract op met de hierna genoemde serviceafdeling, telefonisch of viae-mail. ■ Een als defect geregistreerd product kunt u dan zonder portokosten naar het aan u doorgege- ven serviceadres sturen. Voeg het aankoopbewijs (kassabon) bij en vermeld waaruit het gebrek bestaat en wanneer het is opgetreden. Op www.lidl-service.com kunt u deze en vele andere handleidingen, product- video‘s en installatiesoftware down- loaden. Met deze QR-code gaat u direct naar de website van Lidl Service (www.lidl-service.com) en kunt u met het invoeren van het artikelnummer (IAN) 123456 de gebruiksaanwijzing openen.PSSA 20-Li A1 ■ 56 │ NL│BE Service WAARSCHUWING! ► Laat uw apparaten door het servicepunt of een elektricien repareren, en uitsluitend met originele vervangingsonderdelen. Op die manier blijft de veiligheid van het appa- raat gewaarborgd. ► Wanneer het snoer van dit apparaat beschadigd raakt, moet het worden vervangen door een speciaal snoer dat via de fabrikant of de klantendienst van de fabrikant verkrijgbaar is. OPMERKING ► Niet-vermelde reserveonderdelen (zoals koolborstels, schakelaars) kunt u bestellen via onze callcenters. Service Nederland Tel.: 0900 0400223 (0,10 EUR/Min.) E-Mail: kompernass@lidl.nl Service België Tel.: 070 270 171 (0,15 EUR/Min.) E-Mail: kompernass@lidl.be IAN 331791_1907 Importeur Let op: het volgende adres is geen serviceadres. Neem eerst contact op met het opgegeven serviceadres.

KOMPERNASS HANDELS GMBH

BURGSTRASSE 21 44867 BOCHUM DUITSLAND www.kompernass.com Afvoeren De verpakking bestaat uit milieuvriende- lijke materialen, die u via de plaatselijke recyclepunten kunt afvoeren. Deponeer elektrisch gereedschap niet bij het huisvuil! Conform de Europese richtlijn 2012/19/EU moet afgedankt elektrisch gereedschap gescheiden worden ingezameld en op een milieuvriendelijke wijze worden gerecycled. Deponeer accu's niet bij het huisvuil! Defecte of afgedankte accu's moeten conform Richtlijn 2006/66/EC worden gerecycled. Lever het accupack en/of het apparaat in bij de hiervoor bestemde inzamelpunten. Over afvoermogelijkheden voor afgedankt elek- trisch gereedschap/een afgedankt accupack kunt u informatie opvragen bij uw gemeentereiniging. Let op de aanduiding op de verschil- lende verpakkingsmaterialen en voer ze zo nodig gescheiden af. De verpakkingsmaterialen zijn voorzien van afkortingen (a) en cijfers (b) met de volgende betekenis: 1–7: kunststoffen, 20–22: papier en karton, 80–98: composietmaterialen Mogelijkheden voor het afvoeren van het afgedankte product vindt u bij uw gemeente. Het product is recyclebaar, heeft een uitgebreide verantwoordelijkheid van de fabrikant en wordt afzonderlijk ingezameld.PSSA 20-Li A1 NL│BE │ 57 ■ Vertaling van de oorspronkelijke conformiteitsverklaring Wij, KOMPERNASS HANDELS GMBH, documentverantwoordelijke persoon: de heer Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, DUITSLAND, verklaren hierbij dat dit product voldoet aan de volgende normen, normatieve documenten en EU-richtlijnen: Machinerichtlijn (2006/42/EC) EG Laagspanningsrichtlijn (2014/35 / EU, alleen lader) Elektromagnetische compatibiliteit (2014/30/EU) RoHS-richtlijn (2011/65/EU)*

• De volledige verantwoordelijkheid voor het afgeven van deze conformiteitsverklaring ligt bij de fabri- kant. Het hierboven beschreven object van de verklaring voldoet aan de voorschriften van de Richtlijn 2011/65/EU van het Europees Parlement en de Raad van 8juni 2011 aangaande de beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten. Toegepaste geharmoniseerde normen: EN 62841-1:2015 EN 62841-2-11:2016 EN 62233:2008 EN 60335-1:2012/A13:2017 EN 60335-2-29:2004/A2:2010 EN 55014-1:2017 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013 EN 50581:2012 Typeaanduiding van het apparaat: Accusabelzaag PSSA 20-Li A1 Productiejaar: 11 - 2019 Serienummer: IAN 331791_1907 Bochum, 20-11-2019 Semi Uguzlu - Kwaliteitsmanager - Technische wijzigingen vanwege verdere ontwikkeling voorbehouden.PSSA 20-Li A1 ■ 58 │ NL│BE Vervangende accu bestellen Wanneer u voor uw apparaat een vervangende accu wilt bestellen, kunt u dit eenvoudig op internet regelen, op www.kompernass.com, of telefonisch afhandelen. OPMERKING ► In sommige landen is het online bestellen van vervangingsonderdelen niet mogelijk. Neem in dat geval contact op met de servicehelpdesk. Telefonische bestelling Service Nederland Tel.: 0900 0400223 (0,10 EUR/Min.) E-Mail: kompernass@lidl.nl Service België Tel.: 070 270 171 (0,15 EUR/Min.) E-Mail: kompernass@lidl.be Voor een snelle verwerking van uw bestelling dient u voor alle aanvragen het artikelnummer (bijv. IAN 331791) van het apparaat bij de hand te hebben. Het artikelnummer vindt u op het typeplaatje van het apparaat of op de titelpagina van deze gebruiksaanwijzing.PSSA 20-Li A1 PL
