BEDIENUNGSANLEITUNG PSSA 20Li A1 PARKSIDE

Originalbetriebsanleitung

4. Verwendung und Behandlung des Elektrowerkzeugs ................................... 4

5. Verwendung und Behandlung des Akkuwerkzeugs .................................... 5

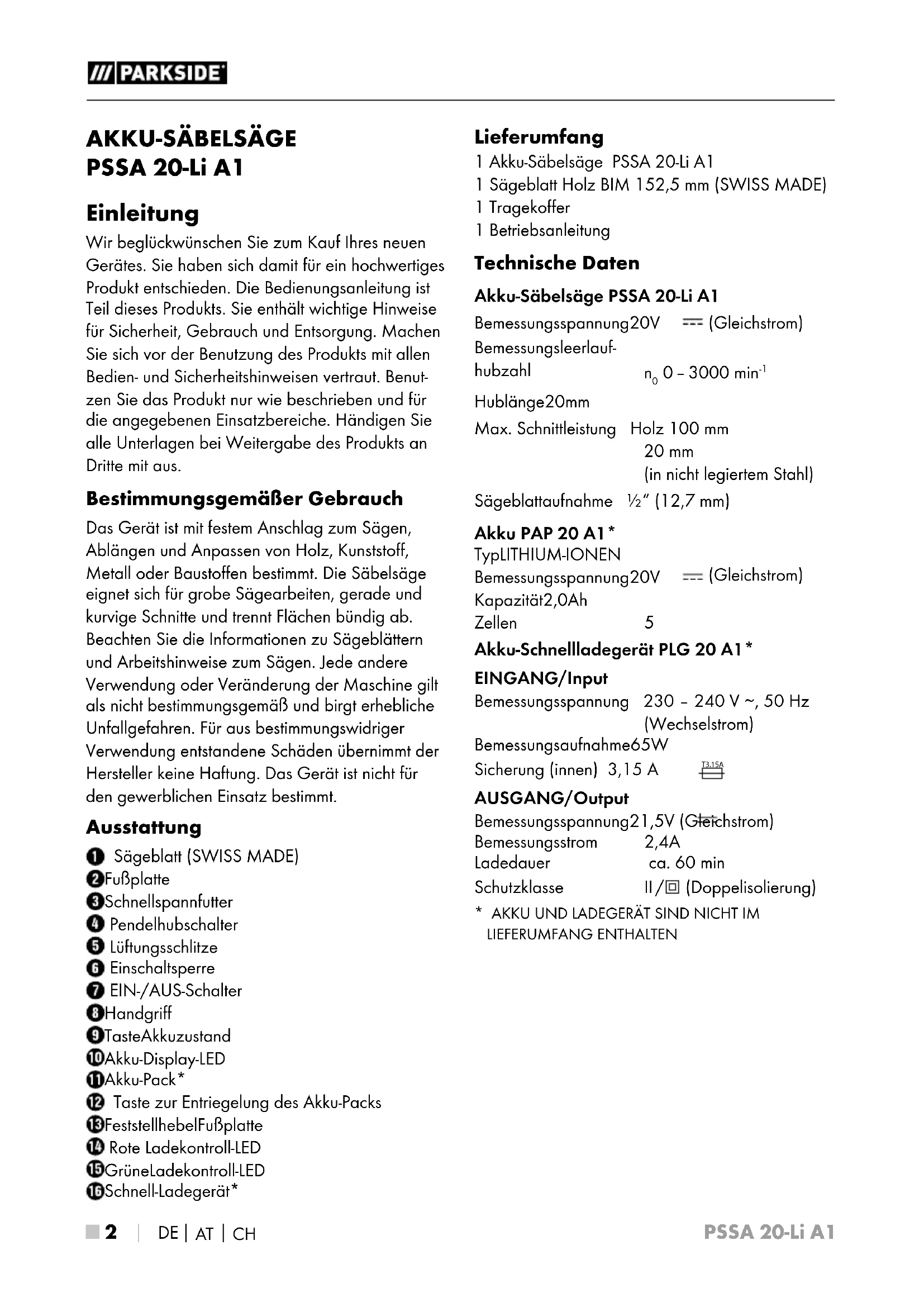

PSSA 20-Li A1 Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benut- zen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus. Bestimmungsgemäßer Gebrauch Das Gerät ist mit festem Anschlag zum Sägen, Ablängen und Anpassen von Holz, Kunststoff, Metall oder Baustoffen bestimmt. Die Säbelsäge eignet sich für grobe Sägearbeiten, gerade und kurvige Schnitte und trennt Flächen bündig ab. Beachten Sie die Informationen zu Sägeblättern und Arbeitshinweise zum Sägen. Jede andere Verwendung oder Veränderung der Maschine gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt. Ausstattung Sägeblatt (SWISS MADE) Fußplatte Schnellspannfutter Pendelhubschalter Lüftungsschlitze Einschaltsperre EIN-/AUS-Schalter Handgriff Taste Akkuzustand Akku-Display-LED Akku-Pack* Taste zur Entriegelung des Akku-Packs Feststellhebel Fußplatte Rote Ladekontroll-LED Grüne Ladekontroll-LED Schnell-Ladegerät* Lieferumfang 1 Akku-Säbelsäge PSSA 20-Li A1 1 Sägeblatt Holz BIM 152,5 mm (SWISS MADE) 1 Tragekoffer 1 Betriebsanleitung Technische Daten Akku-Säbelsäge PSSA 20-Li A1 Bemessungsspannung 20 V (Gleichstrom) Bemessungsleerlauf- hubzahl

Hublänge 20 mm Max. Schnittleistung Holz 100 mm 20 mm (in nicht legiertem Stahl) Sägeblattaufnahme ½“ (12,7 mm) Akku PAP 20 A1* Typ LITHIUM-IONEN Bemessungsspannung 20 V (Gleichstrom) Kapazität 2,0 Ah Zellen 5 Akku-Schnellladegerät PLG 20 A1* EINGANG/Input Bemessungsspannung 230 – 240 V ∼, 50 Hz (Wechselstrom) Bemessungsaufnahme 65 W Sicherung (innen) 3,15 A T3.15A AUSGANG/Output Bemessungsspannung 21,5 V (Gleichstrom) Bemessungsstrom 2,4 A Ladedauer ca. 60 min Schutzklasse II / (Doppelisolierung)

 3 ■ Geräuschemissionswert Messwert für Geräusch ermittelt entsprechend EN 62841. Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise: Schalldruckpegel L

= 88 dB (A) Unsicherheit K = 3 dB Schallleistungspegel L

= 99 dB (A) Unsicherheit K = 3 dB Gehörschutz tragen! Schwingungswerte (Vektorsumme dreier Rich- tungen) ermittelt entsprechend EN 62841: Schwingungsgesamtwert Sägen von Spanplatte a h,B = 11,4 m/s

Unsicherheit K = 1,5 m/s

Sägen von Holzbalken a h,WB = 9,6 m/s

Unsicherheit K = 1,5 m/s

HINWEIS ► Die angegebenen Schwingungsgesamtwerte und die angegebenen Geräuschemission- swerte sind nach einem genormten Prüfver- fahren gemessen worden und können zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden. ► Die angegebenen Schwingungsgesamtwerte und die angegebenen Geräuschemission- swerte können auch zu einer vorläufigen Ein- schätzung der Belastung verwendet werden. WARNUNG! ► Die Schwingungs- und Geräuschemissionen können während der tatsächlichen Benutzung des Elektrowerkzeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, insbesondere, welche Art von Werkstück be- arbeitet wird. ► Versuchen Sie, die Belastung so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Be- triebszyklus zu berücksichtigen (beispielsweise Zeiten, in denen das Elektrowerkzeug abge- schaltet ist, und solche, in denen es zwar ein- geschaltet ist, aber ohne Belastung läuft). Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG! ► Lesen Sie alle Sicherheitshinweise, Anwei- sungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhal- tung der nachfolgenden Anweisungen kön- nen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) und auf akku- betriebene Elektrowerkzeuge (ohne Netzleitung).

1. Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzün- den können. c) Halten Sie Kinder und andere Personen wäh- rend der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemein- sam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdo- sen verringern das Risiko eines elektrischen Schlages.PSSA 20-Li A1 ■ 4 

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. d) Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschluss- leitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlän- gerungsleitungen, die auch für den Außenbe- reich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungs- leitung verringert das Risiko eines elektrischen Schlages. f) Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, ver- wenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters ver- mindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerk zeugs kann zu ernsthaften Verletzungen führen. b) T ragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen. c) Vermeiden Sie eine unbeabsichtigte Inbetrieb nahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerk- zeugs den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Strom- versorgung anschließen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schrau- benschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerk- zeugs befindet, kann zu Verletzungen führen. e) Vermeiden Sie eine abnormale Körperhal- tung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewe- genden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegen- den Teilen erfasst werden. g) Wenn Staubabsaug- und -auffangeinrich- tungen montiert werden können, sind diese anzuschließen und richtig zu verwenden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern. h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheits- regeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

4. Verwendung und Behandlung des

Elektrowerkzeugs a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passen- den Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.PSSA 20-Li A1

 5 ■ b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den abnehmba- ren Akku, bevor Sie Geräteeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsich- tigten Start des Elektrowerkzeugs. d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerk- zeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. e) Pflegen Sie Elektrowerkzeuge und Einsatz- werkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. g) Verwenden Sie Elektrowerkzeug, Einsatz- werkzeug, Einsatzwerkeuge usw. entspre- chend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorge- sehenen Anwendungen kann zu gefährlichen Situationen führen. h) Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

5. Verwendung und Behandlung des

Akkuwerkzeugs a) Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Ge- brauch von anderen Akkus kann zu Verletzun- gen und Brandgefahr führen. c) Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metall- gegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennun- gen oder Feuer zur Folge haben. d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kon- takt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen. e) Benutzen Sie keinen beschädigten oder ver- änderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen. f) Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Tem- peraturen über 130 °C (265°F) können eine Explosion hervorrufen. g) Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerk- zeug niemals außerhalb des in der Betriebs- anleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstören und die Brandgefahr erhöhen.PSSA 20-Li A1 ■ 6 

VORSICHT! EXPLOSIONSGEFAHR! Laden Sie nicht aufladbare Batterien niemals auf. Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonnen- einstrahlung, Feuer, Wasser und Feuchtigkeit. Es besteht Explosions- gefahr.

a) Lassen Sie Ihr Elektrowerkzeug nur von quali- fiziertem Fachpersonal und nur mit Original- Ersatzteilen reparieren. Damit wird sicherge- stellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt. b) Warten Sie niemals beschädigte Akkus. Sämt- liche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte Kundendienst- steIlen erfolgen. Gerätespezifische Sicherheits- hinweise für Säbelsägen Um Verletzungs- und Brandgefahr sowie Gesundheitsgefährdungen zu vermeiden: ■ Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Elektrowerk- zeug verborgene Stromleitungen oder die eigene Anschlussleitung treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen. ■ Befestigen und sichern Sie das Werkstück mittels Zwingen oder auf andere Art und Weise an einer stabilen Unterlage. Wenn Sie das Werkstück nur mit der Hand oder gegen Ihren Körper halten, bleibt es labil, was zum Verlust der Kontrolle führen kann. ■ Tragen Sie eine Staubschutzmaske! Sicherheitshinweise für Ladegeräte ■ Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physi- schen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfah- rung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüg- lich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefah- ren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. ■ Wenn die Netzanschlussleitung die- ses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden. Das Ladegerät ist nur für den Betrieb im Innenbereich geeignet. WARNUNG! ■ Wenn ein Ersatz der Anschlussleitung erfor- derlich ist, dann ist dies vom Hersteller oder seinem Vertreter auszuführen, um Sicherheits- gefährdungen zu vermeiden. ACHTUNG! ♦ Dieses Ladegerät kann nur die folgenden Batterien laden: PAP 20 A1/PAP 20 A2/ PAP20 A3. ♦ Eine aktuelle Liste der Akkukompatibilität finden Sie unter www.Lidl.de/Akku.PSSA 20-Li A1

 7 ■ Originalzubehör/-zusatzgeräte ■ Benutzen Sie nur Zubehör und Zusatz- geräte, die in der Bedienungsanleitung angegeben sind bzw. deren Aufnahme mit dem Gerät kompatibel ist. Der Ge- brauch anderer als in der Bedienungsanleitung empfohlener Einsatzwerkzeuge oder anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten. Informationen zu Sägeblättern Sie können jedes Sägeblatt verwenden, voraus- gesetzt, es ist mit der passenden Aufnahme – ½“ (12,7 mm) Universalschaft versehen. Es sind für jeden Einsatzzweck Ihrer Säbelsäge optimierte Sägeblätter in verschiedenen Längen im Handel erhältlich. HINWEIS ► TPI = teeth per inch = die Anzahl der Zähne je 2,54 cm Holzsägeblatt: Maße: 152,5 x 0,9 mm, 6 – 12 TPI Beste Eignung: zum Sägen von Konstruktionsholz, Span-, Platten- und Sperrholz, auch für Tauchschnitte. Vor der Inbetriebnahme Akku-Pack laden (siehe Abb. A) VORSICHT! ► Ziehen Sie immer den Netzstecker, bevor Sie den Akku-Pack aus dem Ladegerät nehmen bzw. einsetzen. HINWEIS ► Laden Sie den Akku-Pack nie, wenn die Um- gebungstemperatur unterhalb 10 °C oder oberhalb 40 °C liegt. Soll ein Lithium-Ionen- Akku längere Zeit gelagert werden, muss regelmäßig der Ladezustand kontrolliert werden. Der optimale Ladezustand liegt zwischen 50 und 80 %. Das Lagerungsklima soll kühl und trocken sein in einer Umge- bungstemperatur zwischen 0 und 50 °C. ♦ Stecken Sie den Akku-Pack in das Schnell- Ladegerät (siehe Abb. A). ♦ Stecken Sie den Netzstecker in die Steckdose. Die Kontroll-LED leuchtet rot. ♦ Die grüne Kontroll-LED signalisiert Ihnen, dass der Ladevorgang abgeschlossen und der Akku-Pack einsatzbereit ist. ACHTUNG! ♦ Sollte die rote Kontroll-LED blinken, dann ist der Akku-Pack überhitzt und kann nicht aufgeladen werden. ♦ Sollte die rote und grüne Kontroll-LED gemeinsam blinken, dann ist der Akku- Pack defekt. ♦ Schieben Sie den Akku-Pack in das Gerät ein. ♦ Schalten Sie das Ladegerät zwischen aufein- anderfolgenden Ladevorgängen für mindestens 15 Minuten ab. Ziehen Sie dazu den Netzstecker.PSSA 20-Li A1 ■ 8 

Akku-Pack ins Gerät einsetzen/entnehmen Akku-Pack einsetzen ♦ Lassen Sie den Akku-Pack in das Gerät einrasten. Akku-Pack entnehmen ♦ Drücken Sie die Taste zur Entriegelung und entnehmen Sie den Akku-Pack . Akkuzustand prüfen ♦ Drücken Sie zum Prüfen des Akkuzustands die Taste Akkuzustand (siehe auch Haupt- abbildung). Der Zustand wird in der Akku- Display-LED wie folgt angezeigt: ROT/ORANGE/GRÜN = maximale Ladung/ ROT/ORANGE = mittlere Ladung ROT = schwache Ladung – Akku aufladen Sägeblatt montieren/wechseln WARNUNG! ► Nehmen Sie den Akku vor allen Arbeiten am Elektrowerkzeug (z. B. Wartung, Werk- zeugwechsel etc.) sowie bei dessen Trans- port und Aufbewahrung aus dem Elektro- werkzeug. Bei unbeabsichtigtem Betätigen des Ein-/Ausschalters besteht Verletzungs- gefahr. ♦ Drehen Sie das Schnellspannfutter bis zum Anschlag und halten Sie es in dieser Position. ♦ Drücken Sie das benötigte Sägeblatt bis zum Anschlag in das Schnellspannfutter . ACHTUNG! ► Die Zähne des Sägeblatts müssen dabei nach unten zeigen! ♦ Lassen Sie das Schnellspannfutter los, es muss in seine Ausgangsposition zurückkehren. Das Sägeblatt ist nun verriegelt. Fußplatte verstellen VERLETZUNGSGEFAHR! ► Schalten Sie vor allen Arbeiten am Gerät das Gerät aus und entnehmen Sie den Akku. ♦ Verstellen Sie je nach Schnitttiefe die Fuß- platte

♦ Lösen Sie dafür den Feststellhebel und bringen Sie die Fußplatte in die entspre- chende Position. ♦ Verriegeln Sie diese Position indem Sie den Feststellhebel festziehen. Pendelhub einstellen ♦ Sie können mit dem Pendelhubschalter die Pendelbewegung des Sägeblattes einstellen. Ohne Pendelbewegung (Stellung „0“) erzielen Sie feine und saubere Schnittkanten. Stellen Sie bei dünnen Werkstücken den Pendelhub ab. Mit aktiviertem Pendelhub (Stellung „I“) erzielen Sie einen zunehmend schnelleren Arbeitsfortschritt.PSSA 20-Li A1

 9 ■ Inbetriebnahme Ein- und ausschalten Einschalten ♦ Drücken Sie zuerst die Einschaltsperre und dann den EIN-/AUS-Schalter . Lassen Sie danach die Einschaltsperre wieder los. Ausschalten ♦ Lassen Sie den EIN-/AUS-Schalter los. Drehzahl einstellen Leichter Druck auf den EIN-/AUS-Schalter bewirkt eine niedrige Drehzahl. Mit zunehmendem Druck erhöht sich die Drehzahl. HINWEIS ► Die integrierte Motorbremse sorgt für einen schnellen Stillstand. Säbelsäge sicher führen Zur Anpassung an das Werkstück und zur sicheren Auflage ist die Fußplatte schwenkbar. Sie muss immer am Werkstück anliegen, wenn das Gerät in Betrieb ist. Arbeitshinweise zum Sägen ♦ Prüfen Sie das zu bearbeitende Material auf Fremdkörper wie Nägel, Schrauben etc. und entfernen Sie diese. ♦ Achten Sie darauf, dass die Lüftungsschlitze nicht verdeckt werden. ♦ Gerät einschalten und erst dann an das zu bearbeitende Material heranführen. ♦ Schalten Sie das Gerät sofort aus, wenn das Sägeblatt verklemmt. Spreizen Sie den bereits gesägten Spalt mit einem geeigneten Werkzeug und ziehen Sie die Säbelsäge heraus. ■ Passen Sie Sägeblatt und Hubzahl dem zu bearbeitenden Material an. ■ Es sind für jeden Einsatzzweck Ihrer Säbelsäge optimierte Sägeblätter in verschiedenen Längen im Handel erhältlich. ■ Sägen Sie das Material mit gleichmäßigem Vorschub. Bündig sägen Mit flexiblen Sägeblättern, entsprechende Länge vorausgesetzt, können Sie hervorstehende Werk- stücke wie z.B. Rohre unmittelbar an der Wand absägen. Gehen Sie wie folgt vor:

1. Legen Sie das Sägeblatt

direkt an der Wand an.

2. Biegen Sie es durch seitlichen Druck auf die

Säbelsäge so, dass die Fußplatte an der Wand anliegt.

3. Schalten Sie das Gerät wie beschrieben ein und

sägen Sie das Werkstück mit konstantem Druck ab. Tauchsägen VORSICHT! RÜCKSCHLAGGEFAHR! ■ Tauchschnitte dürfen nur in weichen Werk- stoffen (Holz o.ä.) durchgeführt werden. Gehen Sie wie folgt vor:

1. Setzen Sie die Säbelsäge mit der Unterkante der

Fußplatte auf das Werkstück auf. Schalten Sie das Gerät ein.

2. Kippen Sie die Säbelsäge nach vorn und tau-

chen mit dem Sägeblatt in das Werkstück ein.

3. Stellen Sie die Säbelsäge senkrecht und sägen

Sie weiter entlang der Schnittlinie.PSSA 20-Li A1 ■ 10 

Wartung und Reinigung WARNUNG! VERLETZUNGS- GEFAHR! Schalten Sie vor allen Arbeiten am Gerät das Gerät aus und entnehmen Sie den Akku. ■ Das Gerät muss stets sauber, trocken und frei von Öl oder Schmierfetten sein. ■ Verwenden Sie zum Reinigen des Gehäuses ein trockenes Tuch. ■ Wechseln Sie das Sägeblatt aus, sobald dessen Zahnung stumpf ist und damit keine einwand- freie Sägearbeit mehr durchführbar ist. ■ Halten Sie das Gerät und die Lüftungsschlitze stets sauber. Bei verstopften Lüftungsschlitzen droht eine Überhitzung und/oder eine Beschä- digung des Gerätes. ■ Reinigen Sie das Gerät nach Abschluss der Arbeit. ■ Es dürfen keine Flüssigkeiten in das Innere des Gerätes gelangen. Verwenden Sie zum Reinigen des Gehäuses ein Tuch. Verwenden Sie niemals Benzin, Lösungsmittel oder Reiniger, die Kunststoff angreifen. ■ Reinigen Sie die Sägeblattaufnahme ggf. mit einem Pinsel oder durch Ausblasen mit Druckluft. ■ Soll ein Lithium-Ionen-Akku längere Zeit ge lagert werden, muss regelmäßig der Ladezustand kontrolliert werden. Der optimale Ladezustand liegt zwischen 50 und 80 %. Das optimale Lagerungsklima ist kühl und trocken. WARNUNG! ■ Verwenden Sie kein Zubehör welches nicht von PARKSIDE empfohlen wurde. Dies kann zu elektrischem Schlag und Feuer führen. Garantie der Kompernaß Handels GmbH Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt. Garantiebedingungen Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Kassenbon gut auf. Dieser wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert, ersetzt oder der Kauf- preis erstattet. Diese Garantieleistung setzt voraus, dass innerhalb der Dreijahresfrist das defekte Ge- rät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.PSSA 20-Li A1

 11 ■ Garantiezeit und gesetzliche Mängelansprüche Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vor- handene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig. Garantieumfang Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Auslieferung gewissen- haft geprüft. Die Garantieleistung gilt für Material- oder Fabrika- tionsfehler. Diese Garantie erstreckt sich nicht auf Produktteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen wer- den können oder für Beschädigungen an zerbrechli- chen Teilen, z. B. Schalter, Akkus oder Teile, die aus Glas gefertigt sind. Diese Garantie verfällt, wenn das Produkt beschä- digt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungs- zwecke und Handlungen, von denen in der Be- dienungsanleitung abgeraten oder vor denen ge- warnt wird, sind unbedingt zu vermeiden. Das Produkt ist nur für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei miss- bräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Serviceniederlassung vorgenommen wurden, erlischt die Garantie. Garantiezeit gilt nicht bei ■ normaler Abnutzung der Akkukapazität ■ gewerblichen Gebrauch des Produktes ■ Beschädigung oder Veränderung des Produktes durch den Kunden ■ Missachtung der Sicherheits- und Wartungs- vorschriften, Bedienungsfehler ■ Schäden durch Elementarereignisse Abwicklung im Garantiefall Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen: ■ Bitte halten Sie für alle Anfragen den Kassen- bon und die Artikelnummer (z.B.IAN123456) als Nachweis für den Kauf bereit. ■ Die Artikelnummer entnehmen Sie bitte dem Ty- penschild am Produkt, einer Gravur am Produkt, dem Titelblatt der Bedienungsanleitung (unten links) oder dem Aufkleber auf der Rück- oder Unterseite des Produktes. ■ Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfol- gend benannte Serviceabteilung telefonisch oder per E-Mail. ■ Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Serviceanschrift übersenden. Auf www.lidl-service.com können Sie diese und viele weitere Handbücher, Produktvideos und Installationssoft- ware herunterladen. Mit diesem QR-Code gelangen Sie direkt auf die Lidl-Service-Seite (www.lidl-service.com) und können mittels der Eingabe der Artikelnummer (IAN) 123456 Ihre Bedienungsanleitung öffnen.PSSA 20-Li A1 ■ 12 

Service WARNUNG! ► Lassen Sie Ihre Geräte von der Service- stelle oder einer Elektrofachkraft und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. ► Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die vom Hersteller oder seinem Kundendienst erhältlich ist. HINWEIS ► Nicht aufgeführte Ersatzteile (wie z.B. Kohle- bürsten, Schalter) können Sie über unsere Callcenter bestellen. Service Deutschland Tel.: 0800 5435 111 E-Mail: kompernass@lidl.de Service Österreich Tel.: 0820 201 222 (0,15 EUR/Min.) E-Mail: kompernass@lidl.at Service Schweiz Tel.: 0842 665566 (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: kompernass@lidl.ch IAN 331791_1907 Importeur Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst die benannte Servicestelle.

KOMPERNASS HANDELS GMBH

BURGSTRASSE 21 44867 BOCHUM GERMANY www.kompernass.com Entsorgung Die Verpackung besteht aus umwelt- freundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Werfen Sie Akkus nicht in den Hausmüll! Defekte oder verbrauchte Akkus müssen gemäß Richtlinie 2006/66/EC recycelt werden. Geben Sie Akku-Pack und/oder das Gerät über die an gebotenen Sammeleinrich- tungen zurück. Über Entsorgungsmöglichkeiten für ausgediente Elektrowerkzeuge/Akku-Pack informieren Sie sich bitte bei Ihrer Gemeinde- oder Stadtverwaltung. Entsorgen Sie die Verpackung umwelt- gerecht. Beachten Sie die Kennzeichnung auf den verschiedenen Verpackungsmate- rialien und trennen Sie diese gegebenenfalls ge- sondert. Die Verpackungsmaterialien sind gekenn- zeichnet mit Abkürzungen (a) und Ziffern (b) mit folgender Bedeutung: 1–7: Kunststoffe, 20–22: Papier und Pappe, 80–98: Verbundstoffe. Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung. Das Produkt ist recycelbar, unterliegt einer erweiterten Herstellerverantwor- tung und wird getrennt gesammelt.PSSA 20-Li A1

 13 ■ Original-Konformitätserklärung Wir, KOMPERNASS HANDELS GMBH, Dokumentenverantwortlicher: Herr Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, DEUTSCHLAND, erklären hiermit, dass dieses Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt: Maschinenrichtlinie (2006 / 42 / EG) EG-Niederspannungsrichtlinie (2014/35/EU, nur Ladegerät) Elektromagnetische Verträglichkeit (2014 / 30 / EU) RoHS Richtlinie (2011 / 65 / EU)*

• Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Angewandte harmonisierte Normen: EN 62841-1:2015 EN 62841-2-11:2016 EN 62233:2008 EN 60335-1:2012/A13:2017 EN 60335-2-29:2004/A2:2010 EN 55014-1:2017 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013 EN 50581:2012 Typbezeichnung der Maschine: Akku-Säbelsäge PSSA 20-Li A1 Herstellungsjahr: 11 - 2019 Seriennummer: IAN 331791_1907 Bochum, 20.11.2019 Semi Uguzlu - Qualitätsmanager - Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.PSSA 20-Li A1 ■ 14 

Ersatz-Akku Bestellung Wenn Sie einen Ersatz-Akku für Ihr Gerät bestellen möchten, so können Sie dies entweder bequem im Internet unter www.kompernass.com oder telefonisch abwickeln. HINWEIS ► Die Bestellung von Ersatzteilen kann in einigen Ländern nicht online vorgenommen werden. Kontaktieren Sie in diesem Fall bitte die Service-Hotline. Telefonische Bestellung Service Deutschland Tel.: 0800 5435 111 (Kostenfrei aus dem dt. Festnetz/Mobilfunknetz) Service Österreich Tel.: 0820 201 222 (0,15 EUR/Min.) E-Mail: kompernass@lidl.at Service Schweiz Tel.: 0842 665566 (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: kompernass@lidl.ch Um eine schnelle Bearbeitung Ihrer Bestellung zu gewährleisten, halten Sie bitte für alle Anfragen die Artikelnummer (z.B. IAN 331791) des Gerätes bereit. Die Artikelnummer entnehmen Sie bitte dem Typen- schild oder dem Titelblatt dieser Anleitung.PSSA 20-Li A1
