BEDIENUNGSANLEITUNG PDS 120 A1 PARKSIDE

Bedienungs- und Sicherheitshinweise

Originalbetriebsanleitung

FRBE

SCIE A DÉCOUPER PDS 120 A1

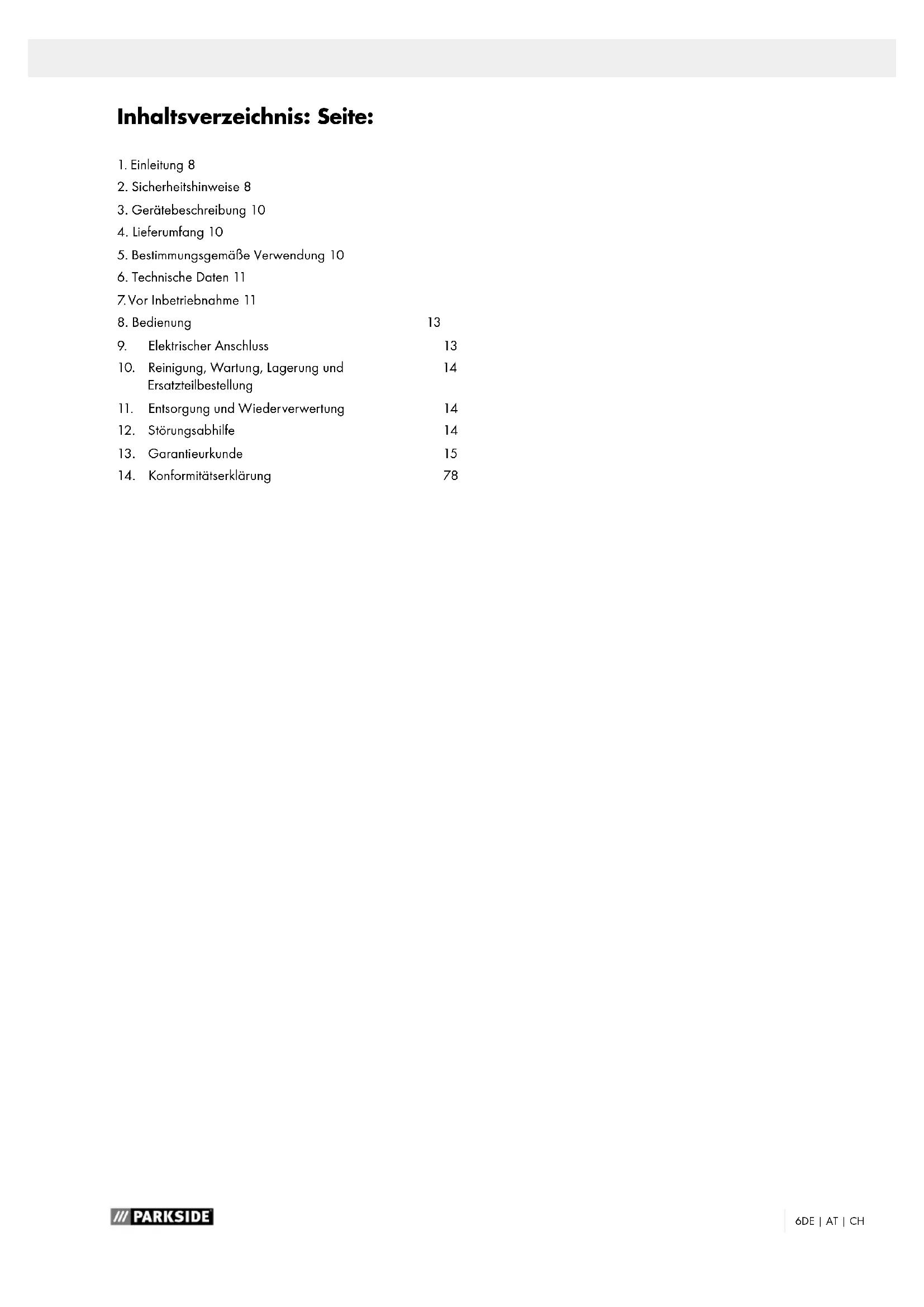

Inhaltsverzeichnis:Seite:

1. Einleitung 8
2. Sicherheitshinweise 8
3. Gerätebeschreibung 10
4. Lieferumfang 10
5. Bestimmungsgemäß Verwendung 10
6. Technische Daten 11
   7.Vor Inbetriebnahme 11
7. Bedienung 13
8. Elektrischer Anschluss 13
9. Reinigung, Wartung, Lagerung und 14 Ersatzteilbestellung
10. Entsorgung und Wiederverwertung 14
11. Störungsabhilfe 14
12. Garantieurkunde 15
13. Konformitätserklarung 78

Erklärung der Symbole

Warning! Zur Verringerung des Verletzungsrisikos Bedienungsanleitunglesen!

Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Materialarf nichtbearbeitetwerden!

Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube konnen Sightverlust bewirken.

Tragen Sie einen Gehörschutz. Die Einwirkung von Lärn kann Gehörverlust bewirken.

Achtung! Verletzungsgefahr! Nicht in das laufende Sägeblatt greifen!

1. Einleitung

Achtung!

Beim Benutzten von Geräten,müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch.Bewahren Sie diese gut auf,damit l'Hnen die Informationen jederzeit zur Verfügung stehen.Falls Sie das Gerät an andere Personen übergeben sollenn,handigen Sie diese Bedienungsanleitung / Sicherheitshinweiseitte mit aus.Wir übernehmen keine Haftung fur Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

2. Sicherheitshinweise

WARNING

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen zur Folge haben. Bewahren Sie alle Sicherheitshinweise und Anweisungen fur die Zukunft auf.

2.1 Allgemeine Sicherheitshinweise zu Elektrogeräten

Achtung! Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende Sicherheitsmaßnahmen zu beachten. Lesen und beachten Sie diese Hinweise, bevor Sie das Gerät benutzen.

1 Halten Sie ihren Arbeitsbereich in Ordnung

Unordnung im Arbeitsbereich ergibt Unfallgefahr.

2 Berücksichtigten Sie Umgebungseinfüsse

Setzen Sie Elektrowerkzeuge nicht dem Regen aus. Benutzen Sie Elektrowerkzeuge nicht in feuchter oder nasser Umgebung. Sorgen Sie für gute Beleuchtung. Benutzen Sie Elektrowerkzeuge nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen.

3 Schützen Sie sich vor elektrischem Schlag

Vermeiden Sie Körperberührung mit geerdeten Teilen, zum Beispiel Rohren, Heizkörpersn, Herden, Kühlschränken.

4 Halten Sie Kinder fern!

Lassen Sie andere Personen nicht das Werkzeug oder Kabel berühren, halten Sie sie von Ihr Arbeitsbereich fern.

5 Bewahren Sie ihre Werkzeuge sicher auf

Unbenutzte Werkzeuge müssen in einem trockenen, verschlossenen Raum und für Kinder nicht erreichen aufbewahrt werden.

6 Überlasten Sie ihre Werkzeuge nicht

Sie arbeiten better und{sicherer im angegebenen Leistungsbereich.

7 Benutzen Sie das richtige Werkzeug

Verwenden Sie keine zu schwachen Werkzeuge oder Vorsatzgeräte für schwere Arbeiten. Benutzen Sie Werkzeuge nicht für Zwecke und Arbeiten, für die sie nicht bestimmt sind; zum Beispiel benutzen Sie keine Handkreissäge, um Bäume zu fallen oder Äste zu schneiden.

8 Tragen Sie geeignete Arbeitskleidung

Tragen Sie keine weite Kleidung oder Schmuck. Sie konnen von beweglichen Teilen erfasst werden. Bei Arbeiten im Freien sind Gummihandschuhe und rutschfestes Schuhwerk empfehlenswert. Tragen Sie bei langen Haaren ein Haarnetz.

9 Benutzen Sie eine Schutzausrüstung

Tragen Sie eine Schutzbrille. Verwenden Sie eine Atemmaske bei stauberzeugenden Arbeitsen.

10 Zweckentfremden Sie nicht das Kabel

Tragen Sie das Werkzeug nicht am Kabel, und benutzten Sie es nicht, um den Stecker aus der Steckdose zuziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

11 Sichern Sie das Werkstück

Benutzen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Es ist damit richerer gehalten als mit ihrer Hand und ermöglicht die Bedienung der Maschinen mit beiden Händen.

12 Überdehnen Sie ihren Standbereich nicht

Vermeiden Sie abnormale Körperhaltung. Sorgen Sie für sicheren Stand, und halten Sie jederzeit das Gleichgewicht.

13 Pflogen Sie ihre Werkzeuge mit Sorgfalt

Halten Sie ihre Werkzeuge scharf und sauber, um gut und sichere zu arbeiten. Befolgen Sie die Wartungsvorschriften und die Hinweise für Werkzeugwechsel. Kontrollieren Sie regelmäßigen Stecker und das Kabel, und lessen Sie diese bei Beschädigung von einem anerkannten Fachmann erneuern. Kontrollieren Sie Verlängerungskabel regelmäßig und ersetzen Sie beschädigte. Halten Sie Handgriffe trocken und frei von Öl und Fett.

14 Ziehen Sie den Netzstecker

Bei Nichtgebrauch, vor der Wartung und beim Werkzeugwechsel, wie zum Beispiel Sägeblatt, Bohrer und Maschinenwerkzeugen aller Art.

15 Lassen Sie keine Werkzeugschlüssel stecken

Überprüfen Sie vor dem Einsatz, dass die Schlüssel und Einstellwerkzeuge entfern sind.

16 Vermeiden Sie unbeabsichtigten Anlauf

Tragen Sie keine an das Stromnetz angeschlossenen Werkzeuge mit dem Finger am Schalter. Vergewissem Sie sich, dass der Schalter beim Anschluss an das Stromnetz ausgeschaltet ist.

17 Verländerungskabel im Freien

Verwenden Sie im Freien nur dafür zugelassene und entspruchend gekennzeichnete Verlängerungskabel.

18 Seien Sie stets aufmerksam

Beobachten Sie ihre Arbeit. Gehen Sie vernünftig vor.

Verwenden Sie das Werkzeug nicht, wenn Sie unkonzentriert sind.

19 Kontrollieren Sie Ihr Gerät auf Beschädigungen

Vor weiterem Gebrauch des Werkzeugs die Schutzeinrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfrei und bestimmungsgemäß Funktion überprüfen. Überprüfen Sie, ob die Funktion beweglicher Teile in Ordnung ist, ob sie nicht klemmen oder ob Teile beschädigt sind. Sümftliche Teile müssen richtig montiert sein um die Sicherheit des Gerätes zu gewährleisten.

Beschädigte Schutzvorrichtungen und Teile müssen sich gemäß durch eine Kundendienstwerkstatt repariert oder ausgewechselt werden, sowie nicht anders in den Betriebsanleitungen angegeben ist. Beschädigte Schalter müssen bei einer Kundendienstwerkstatt ersetzt werden. Benutzten Sie keine Werkzeuge, bei denen sich der Schalter nicht ein- und ausschalten lasst.

20 Achtung!

Zu ihrer eigenen Sicherheit, benutzen Sie nur Zubehör und Zusatzgeräte, die in der Bedienungsanleitung angegeben oder vom Werkzeug-Hersteller empfohlen oder angegeben werden. Der Gebrauch anderer als der in der Bedienungsanleitung oder im Katalog empfohlenen Einsatzwerkzeuge oder Zubehöre kann eine persönliche Verletzungsgefahr für Sie bedeuten.

21 Reparaturen nur vom Elektrofachmann

Dieses Elektrowerkzeug entspricht den einschlagigen Sicherheitsbestimmungen. Reparaturen dürfen nur von einer Elektrofachkraft ausgewührt werden, andernfalls konnen Unfälle für den Betreiber entstehen.

22 Schlieben Sie die Staubabsaug-Einrichtung an

Wenn Vorrichtungen zum Anschluss von Staubabsag-Einrichtungen vorhanden sind, überzeugen Sie sich, dass diese angeschlossen und benutzt werden.

Spezielle Sicherheitschinweise

In einem Notfall die Maschine direkt ausschalten und den Netzsteckerziehen.
- Beachten Sie alle diese Hinweise, vor und während Sie mit der Säge arbeiten.
- Verwenden Sie die Säge nicht zum Brennholzsägen.
- Unterlassen Sie das Quersagen von Rundholzern ohne geeignete Haltevorrichtung.
Die Maschine ist mit einem Sicherheitschalter gegen Wiedereinschalten nach Spannungsbfall ausgerüstet.
- Ist ein Veränderungskabel erforderlich, so vergewissem Sie sich, dass dessen Querschnitt für die Stromaufnahme der Säge ausreichend ist. Mindestquerschnitt 1 mm².
Kabeltrommel nur im abgerollten Zustand verwenden.
- An der Maschine tätige Personen dürfen nicht abgelenkt werden.
- Die Sageblätter dürfen in keinem Fall nach dem Ausschalten des Antriebs durch seitliches Gegendrücken gebremst werden.
Bauen Sie nur gut geschärfte, rifiFreie und nicht verformte Sageblätter ein.
- Fehlerhafte Sägeblätter müssen(sofort ausgetauscht werden.
Benützen Sie keine Sägeblätter, die den in dieser Gebrauchsanweisung angegebenen Kenndaten nicht entsprechen.
- Es ist sicherzustellen, dass alle Einrichtungen, die das Sägeblatt verdecken, einwandfrei arbeiten.
- Sicherheitseinrichtungen an der Maschine dürfen nicht demontiert oder unbrauchbar gemacht werden.
- Beschädigte oder fehlerhafte Schutzeinrichtungen sind unverzüglich auszubauschen.
- Schneiden Sie keine Werkstücke, die zu kein sind, um sie sicher in der Hand zu halten.
Die Maschine nicht soweit belasten, dass sie zum Stillstand kommt.

• Drücken Sie das Werkstück immer fest gegen die Arbeitsplatte.
• Entfernen Sie nie lose Splitter, Späne oder eingeklemmte Holzteile bei laufendem Sägeblatt.
  Zum Beheben von Störungen am blockierten Einsatzwerkzeug die Maschine ausschalten. -Netzstecker siehen- Entfernen Sie die Blockade. Achting! Verletzungsgefahr Sögeblatt! Tragen Sie Schutzhandschuhe! Führten Sie einen Probelauf ohne Werkstück durch. Achten Sie darauf, dass keine ungewöhnlichen Gerausche oder Schwingungen auften. Ist dies der Fall, schalten Sie das Gerät aus und wenden sich an den Hersteller.
• Umrüstungen, sowie Einstell, Meß- und Reinigungsrarbeiten nur bei abgeschalteten Motor durchführren. - Netzsteckerziehen -
• Überprüfen Sie vor dem Einsatz, dass die Schlüssel und Einstellwerkzeuge entfern sind.
• Beim Verlassen des Arbeitsplatzes den Motor ausschalten und Netzsteckerziehen.
• Elektroinstallationen, Reparaturen und Wartungsarbeitenden für den Fachleuten ausgeführten werden.
• Sümmliche Schutz- und Sicherheitseinrichtungen müssen nach abgeschlossener Reparatur oder Wartung sofort wieder montiert werden.
• Die Sicherheits-, Arbeits-, und Wartungshinweise des Herstellers, sowie die in den Technischen Daten angegebenen Abmessungen, müssen eingehalten werden.
  Die einschlagigen Unfallverhütungsvorschriften und die sonstigen, allgemein anerkannten Sicherheitstechnischen Regeln müssen beachtet werden.
• Merkhefte der Berufsgenossenschaft beachten (VBG 7j).
  Die Säge ist nur zur Aufstellung in Innenraumen gedacht.
• Werkstücke, die kleiner als der Sägeblattschutz sind, können zu Verletzungen an Händen und Fingern führen. Geeignete Hilfsmittel verwenden!
• Vermeiden Sie verkrampfte Handpositionen beim Führden des Werkstücks und Positionen, in denen ein Ausrutschen die Hand direkt ins Sageblatt führren wurde.
• Legen Sie das Sägeblatt immer so ein, dass die Zähne nach unten zum Sägetisch hinweisen.
• Stellen Sie immer die korrekte Blattspannung ein, um ein Reifen der Sägeblätter zu vermeiden.
• Gehen Sie besonderss vorsichtig beim Schneiden von Material mit unregelmäßigen Schnittprofilen vor.
• Lassen Sie besondere Vorsicht walten beim Schneiden von runden Körpern, wie Stangen oder Rohren. Diese können vor dem Sägeblatt abrollen und zum Verhaken der Zähne führen. Stützen Sie derartige Werkstücke mit einem Keil ab.
• Beim Zurückziehen des Werkstücks konnen sich Zähne in der Schnittfuge verhaken, weitere wenden die Sägespane die Fuge blockieren. In dieser Fall sollen den Sie die Säge abstellen, den Netzsteckerziehen, mit einem Keil die Schnittfuge öffnen und das Werkstück abziehen.
• Verlassen Sie den Arbeitsplatz niemals, ohne die Säge vorher abzustehen. Warten Sie, bis die Säge zum Stillstand gekommen ist.

• Setzen, kleben oder bauen Sie keine Teile am Arbeitsstich zusammen, während die Säge lauft.

• Säge erst nach Freimachen des Arbeitsstisches von Materia-alresten und Werkzeugen einschalten. Lassen Sie nur das zu bearbeitenden Werkstück und etwaige Arbeitshilfen (Keile) auf dem Werktisch.
  Tragen Sie immer eine Schutzbrille.

• Halten Sie die Finger in einem sicheren Abstand vom Sägeblatt.
• Führer Sie das Werkstück sicher und fest und halten Sie es zu keinem Zeitpunkt locker.
• Verlassen Sie den Arbeitsplatz niemals, ohne vorher die Säge abzustellen.
• Lassen Sie sich von ihrer Vertrautheit mit der Säge nicht zu Unachtsamkeit verleiten. Durch Unachtsamkeit kann es bereits innerhalb von Sekundenbruchteilen zu schweren Verletzungen kommt.

SicheresArbeiten

• Verwenden Sie beim Transportieren des Elektrowerkzeugs nur die Transportvorrichtungen (Abb.1 Pos.10).
• Verwenden Sie niemals die Schutzvorrichtungen für Handhabung oder Transport.
• Achten Sie daraufuf, dass während des Transportes der unterre Teil des Sägeblattes abgedeckt ist, beispelseweise durch die Schutzvorrichtung.
• Arbeitsstellung stets damit vom Sageblatt.

Bewahren Sie die Sicherheitshinweise gut auf.

3. Gerätebeschreibung (Abb. 1-12)

1 Abblasvorrichtung
2 Halterung
3 Rendelschraube
4 Halter
5 Sageblattschutz
6 Sägetisch
7 Abdeckung links
8 Lagerstellen
9 Spannhebel
10 Ausleger
11 Gradskala
12 Feststellhebel
13 Staubabsauganschluss
14 Ein/Ausschalter
15 Hubzahlregler
16 Montagepunkte
17 Sageblatt
18 Niederhalter
19 Obere Sägeblattklemmschraube
20 Inbusschlüssel 3 mm
21 Winkel (Kein Lieferumfang)
22 Aufbewahrungsbox fur Sägeblätter
23 Untere Sägeblattklemmschraube
24 Sägeblathalter offen
25 Sägeblathalterung unten
26 Tischeinlage
27 Zeiger
28 Schraube
29 Halter

30 Arbeitslampe

31 Ein/Ausschalter Arbeitslampe

4. Lieferumfang

• Offnen Sie die Verpackung undnehmen Sie das Geräte vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

ACHTUNG

Gerat und Verpackungsmaterial sind kein Kinderspiel-zeug! Kinder dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spiel! Es besteht Verschluckungs- und Erstickungsgefahr!

• Dekupiersäge
  Sageblattschutz
  Abblasvorrichtung
• Ersatzsagbeblatt (2x) (für Holz und Kunststoffe)
• Inbusschlüssel 3 mm
  Originalbetriebsanleitung

5. Bestimmungsgemäß Verwendung

Die Dekupiersäge dient zum Schneiden von kantigen Holzern oder anderen Werkstoffen wie z.B. Plexiglas, GFK, Schaumstoff, Gummi, Leder und Kork. Verwenden Sie die Säge nicht zum Schneiden von Rundmaterial. Rundmaterial kannichtverkanten.Verletzungsgefahr!Teile konnen herausgeschleudert werden!

Das Gerät darf nur nach seiner Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für darauf hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/ Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

• Es dürfen nur für die Maschine geeignete Sägeblätter verwendet werden.
• Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise, sowie die Montageanleitung und Betriebshinweise in der Bedieu-nungsanleitung.

• Personen, die die Maschine bedieten und warten, müssen mit dieser vertraut und über mögliche Gefahren unterrichtet sein.

• Darüber hinaus sind die geltenden Unfallverhütungsvorschriften genauestens einzuhalten.

• Sonstige allgemeine Regeln in arbeitsmedizinischen und Sicherheitsstechnischen Bereichen sind zu beachten.
• Veränderungen an der Maschine schlieben eine Haftung des Herstellers und darauf entstehende Schäden gänzlich gus.

Restrisiken!

Auch wenn Sie diesen Elektrowerkzeug vorschrifsmäßig bedieren, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung these Elektrowerkzeuges auftreten:

Lungenschaden, falls keine geeignete Staubschutzmaske getragen wird.
- Gehorschaden, falls kein geeigneter Gehorschutz getra-gen wird.
- Unfallgefahr durch Handkontakt in nicht abgedecktem Schneidbereich des Werkzeuges.
- Verletzungsgefahr beim Werkzeugwechsel (Schnittgefahr).
Quetschen der Finger.
Gefahrungs durch Ruckschlag.
- Kippen des Werkstücks aufgrund einer unzureichenden Werkstückauflagefläche.
Berühren des Schneidwerkzeuges.
- Herausschleudern von Astteilen und Werkstückteilen.

6. Technische Daten

Netzspannung: 220-240 V /50Hz

Leistungsaufnahme: 80 Watt (S1)
120 Watt (S6 30%)

Hubzahl: 500-1700 min

Schutzart: IP 20

Hubbewegung: 12 mm

Standfläche: 630 × 295 ~mm

Tisch schwenkbar: 0^ bis 45^ nach links

TischgroBe: 415 x 255 mm

Sagbeblattlange ca.: 134 mm

Ausladung: 406 mm

Schnithhe max. bei 90^ 50 mm

Schnithhe max. bei 45^ 22 mm

min.MaB Werkstuck BxH: 100 x 22 mm

max.MaB Werkstuck BxH: 400 x 50 mm

Gewicht: 12,7 kg

Betriebsart S6 30%

Durchlaufbetrieb mit Aussetzbelastung (Spieldauer 10 min). Um den Motor nicht unzulässig zu erwärmen darf der Motor 30% der Spieldauer mit der angegebenen Nennleistung betriben werden und muss anschließend 70% der Spieldauer ohne Last weiterlaufen.

Gerauschemissionswerte

Gerausch

Die Gerauschwerte wurden entsprechend EN 61029 ermittelt.

Tragen Sie einen Gehorschutz.

Die Einwirkung von Larm kann Gehorverlust bewirken.

Schalldruckpegel L_pA 66,9dB(A)

Unsicherheit KDA: 3 dB(A)

Schalleistungspegel LwA: 79,9 dB(A)

Unsicherheit KwA: 3 dB(A)

Die angegebenen Werte sind Emissionswerte und müssen damit nicht zugleich auch sichere Arbeitsplatzwerte darstellen. Obwohl es eine Korrelation zwischen Emissions- und Immissionspegeln gibt, kann daraus nicht zuverlüssig abgeleitet werden, ob zusätzliche Vorsichtsmaßnahmen notwendig sind oder nicht. Faktoren, welche den derzeitigen am Arbeitsplatz vorhandenen Immissionspegel beeinflussen können, beinhalten die Dauer der Einwirkungen, die Eigenart des Arbeitsraumes, andere Gerauschquellen usw., z.B. die Anzahl der Maschinen und von anderen benachbarten Vorgängen. Die zuverländigen Arbeitsplatzwerte können ebenso von Land zu Land variieren. Diese Information soll jeder den Anwender befährigen, eine bessere Abschätzung von Gefährung und Risiko vorzunehmen.

Beschränken Sie die Gerauschentwicklung und Vibration auf ein Minimum!

• Verwenden Sie nur einwandfrei Geräte.
  Warten und reinigen Sie das Gerät regelmäßig.
  Passen Sie ihre Arbeitswiese dem Gerät an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebennenfalls überprüfen.
  Schalten Sie das Gerät aus, wenn es nicht benutzt wird.

7. Vor Inbetriebnahme

Achtung!

Ziehen Sie immer den Netzstecker, bevor Sie Einstellungen am Gerät vornehmen.

7.1 Allgemein

Vor Inbetriebnahme müssen alle Abdeckungen und Sicherheitsvorrichtungen ordnungsgemäß montiert sein.
Das Sageblatt muss frei laufen konnen.
- Bei bereits bearbeiteten Holz auf Fremdkörper wie z.B. Nagel oder Schrauben usw. achten.
- Bevor Sie den Ein-/Ausschafter betätigen, vergewissem Sie sich, ob das Sageblatt richtig montiert ist und bewegliche Teile leichtgangig sind.
- Überzeugen Sie sich vor dem Anschlieben der Maschine, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.
- Schlieben Sie die Maschine nur an eine ordnungsgemäß installierte Schutzkontakt- Steckdose an, die mit mindestens 10A abgesichert ist.

7.2 Montieren der Dekupiersäge auf einer Werkbank (Abb. 3,4)

Das Gerätarf nur von einem sachkundigen Fachmann montiert werden!

Zur Montage benöigen Sie (nicht im Lieferumfang enthalten):

• Sechskantschraube Mó (4x)
• Sechskantmutter M6 (8x)
• Unterlegscheibe 7mm (4x)
• Flachdichtung 7mm (4x)
  Gummiunterlage: 410x255x13mm

Die Länge der zu verwendeten Schrauben variiert je nach Dicke der Tischplatte.

• Montieren Sie die Dekupiersäge auf einem massiven Werktisch aus Holz. Dadurch kann eine starke Gerauschentwicklung durch Vibrationen vermieden werden.
• Markieren Sie die Bohrlocher. Verwenden Sie dazu die Dekupiersage als Schablone.
• Bohren Sie 4 Löscher 8mm in den Werktisch und die Gummunterlage.
• Verschrauben Sie die Dekupiersäge mit dem Werktisch durch die Montagepunkte (Abb. 3 Pos. 16) in folgender Reihenfolge (Abb. 4):

A) Dekupiersäge
B) Gummunterlage
C) Werktisch
D) Flachdichtung
E) Unterlegscheibe
F) Sechskantmutter
G) Sechskantmutter
H) Sechskantschraube

Ziehen Sie zuerst die Sechskantmutter (F) fest an und sichern Sie diese anschließend durch eine zweite Sechskantmutter (G).

7.3 Montage

Achtung! Vor allen Wartungs- und Umrüstungsarbeiten an der Dekupiersäge ist der Netzstecker zuziehen.

7.3.1 Montage des Sägeblattschutzes und der Späneabblas-Vorrichtung (Abb. 6/7/8)

• Achtung: Vor der Montage des Niederhalters (18) muss das werkseitig vormontierte Sägeblatt (17), wie unter Antikel 7.3.2 beschrieben, demontiert werden.
  Fixieren Sie den Halter (29) mit der Rändelschraube (3) an der Maschine. Montieren Sie den Niederhalter (18) wie in der Abbildung gezeigt an den Halter (29).
• Sichern Sie den Sägeblattschutz (5) mit der Schraube und Mutter.
• Montieren Sie die Abblasvorrichtung (1) wie in Abbildung 8 dargestellt.

7.3.2 Sägeblatt wechseln (Abb. 1/9/10)

Warning

Um Verletzungen durch ein versehentliches Starten zu vermeiden:

Vor dem Entfernen oder Auswechseln des Sägeblattes immer den Schalter auf die Position "0" stellen und den Netzstecker aus der Steckdoseziehen.

Entnahme des Sägeblattes ohne Stiftte (optional)

• Zur Entnahme des Sägeblattes (17) fühmen Sie die Tischeinlage (26) nach oben ab.
• Losen Sie zuerst die Spannung, indem Sie den Spannhebel (9) nach oben klappen und gegebenenfalls durch Drehen gegen den Uhrzeugersinn die Spannung weiter reduzieren.
  Ausleger (10) leicht nach unten drucken.
• Losen Sie dann zuerst die obere Sägeblattklemmschraube (19) und dann die untere Sägeblattklemmschraube (23) mit dem Innensechskantschlüssel (20).

Einsetzen des Sägeblattes ohne Stiftte (optional)

Die Zähne des Sägeblattes müssen immer nach unten zeigen.

Fixieren Sie das Sägeblatt (17) zuerst in der unteren Sägeblathalterung (25). Zum Fixieren des Sägeblattes (17) ziehen Sie dieunte Sägeblattklemmschraube (23) mit dem Innensechskantsschluss (20) fest an.
- Drücken Sie den Ausleger (10) leicht nach unter und fixieren Sie das andere Ende des Sägeblattes (17) in der oberen Sägeblathalterung (24) (siehe Bild 9).
Fixieren Sie das Sägeblatt (17) mit der oberen Sägeblatt-klemmschraube (19) (siehe Bild 10).
- Spannen Sie das Sägeblatt (17) mit dem Spannhebel (9) indem Sie diesen wieder herunterrücken. Überprüfen Sie die Spannung des Sägeblattes (17). Soltte die Spannung zu gering sein, konnen Sie durch Drehen im Uhrzeigersinn diese erhöhen. Entspannen Sie darauf vorher wieder den Spannhebel (9).
- Setzen Sie die Tischeinlage (26) wieder ein.

Entnahme des Sägeblattes mit Stiften

• Zur Entnahme des Sägeblattes (17) fühmen Sie die Tischeinlage (26) nach oben ab.
• Lösen Sie zuerst die Spannung, indem Sie den Spannhebel (9) nach oben klappen und gegebenenfalls durch Drehen gegen den Uhrzeugersinn die Spannung weiter reduzieren.
• Losen Sie die obere Sägeblattklemmschraube (19) und die untere Sägeblattklemmschraube (23) mit dem Innensechkantschlussel (20).
• Drucken Sie den Ausleger (10)leitung nach unten (siehe Bild 9).
  Sägeblatt aus der oberen und unteren Sägeblatthalterung (24/25)ziehen.

Einsetzen des Sägeblattes mit Stiften

Die Zähne des Sägeblattes mussen immer nach unten zeigen.

• Führn Sie ein Ende des Sägeblattes (17) durch die Bohrung im Tisch und führn Sie die Stiftes des Sägeblattes (17) in die entsprechenden Aussparungen der oberen und unteren Sägeblathalterung (24/25).

• Setzen Sie das Sägeblatt (17) zuerst in der unteren Sägeblathalterung (25) ein.
  Fixieren Sie das Sägeblatt (17) mit der unteren Sägeblatt-klemmschraube (23).

• Drücken Sie den Ausleger (10)leitung nach unter.

• Überprüfen Sie die Position der Sägeblattstüfte in den Sägeblathalterungen (24/25).
  Fixieren Sie das Sägeblatt (17) mit der oberen Sägeblatt-klemmschraube (19) (siehe Bild 10).
• Spannen Sie das Sägeblatt (17) mit dem Spannhebel (9) indem Sie diesen wieder herunterrücken. Überprüfen Sie die Spannung des Sägeblattes (17). Solle die Spannung zu gering sein, konnen Sie diese durch Drehen im Uhrzeit-gersinn erhöhen. Entspannen Sie damit vorher wieder den Spannhebel (9).
• Setzen Sie die Tischeinlage (26) wieder ein.

7.3.3 Feineinstellung der Winkelskala

Achtung: Überprüfen Sie die Einstellung der Winkelskala bevor Sie mit dem Gerät arbeiten. Stellen Sie den Sägetisch mit Hilfe eines 90^ Winkels (21) (Kein Lieferumfang) den Sie am Sägetisch und am Sageblatt anlagen ein (Abb.11). Lösen Sie die Schraube (28) und drehren den Zeiger (27) auf die 90^ Markierung.

Für Prazise Arbeitsen führen Sie eine Sägeprobe durch: Testen Sie den eingestellen Winkel indem Sie einen Probeschnitt durch führen und die eingestellte Gradzahl am Werkstück mit einem Winkelmesser überprüfen. Gegebenenfalls justieren Sie den Zeiger (27) nach.

8. Bedienung

8.1 Anmerkung:

Die Säge schneidel Holz nicht selbstätig. Der Benutzer erfolgt das Schneiden durch Führung des Holzes in das bewegte Sägeblatt.
Die Zöhne schneiden das Holz nur beim Abwartshub.
- Das Holz muss langsam in das Sägeblatt geführt werden, da die Zähne des Sägeblattes sehr Klein sind.
Jede Person, die mit der Soge umgehen will, benotigt eine gewisse Lernzeit. Wahrend dieser Zeit werden sichere petite Blätter brechen.
- Beim Schneider von dickeren Holzern ist besonders zu beachten, dass das Sägeblatt nicht gebogen oder verdrecht wird.
- Durch eine vorsichtige Arbeitsweise wird die Lebensdauer des Sägeblats erhöht.

8.2 Ein-Ausschalter (Abb. 2/Pos. 14)

Zum Einsatzen ist die "I" Taste zu drucken.
Zum Ausschalten muss die "0" Taste gedrück werden.

Achtung: Die Maschine ist mit einem Sicherheitschalter gegen Wiedereinschalten nach Spannungsabfall ausgerüstet.

Ist die Dekupiersäge eingeschaltet und die Stromzufuhr im Netz wird unterbrochen, bleibt die Dekupiersäge ausgeschaltet, auch wenn die Stromzufuhr wiederhergestellt ist. Zum Einschalten betätigten Sie erneut den Schalter „I".

8.3 Betrieb Arbeitslampe

• Schalten Sie die Maschine ein, wie unter 8.2 beschrieben
  Die Arbeitslampe (30) lassst sich nun mit dem Schalter (31) ein- und ausschalten.

8.4 Hubzahlregler (Abb.2/Pos.15)

Mit dem Hubzahlregler (15) konnen Sie die Hubzahl entsprechend des zu schneidenden Materials einstellen. Für weiches Material empfehlen wir hohe Drehzahlen, für hartes Material niedrige Drehzahlen. Drehen Sie den Hubzahlregler (15) nach rechts, erhöhen Sie die Drehzahl.

8.5 Durchführung von Innenschritten

Ein Merkmal dieser Dekupiersäge ist die Möglichkeit zur Durchführung von Innenschritten in einer Platte, ohne dass die Außennde oder der Umfang der Platte beschädigt wird. Zur Durchführung von Innenschritten in einer Platte:

• Das Sägeblatt, wie im Abschnitt 7.3.2 beschrieben, entifernen.
• Ein Loch in die betreffende Platte bohren.
  Die Platte mit dem Loch über das Zugangsloch auf dem Sägetisch legen.
• Das Sägeblatt durch das Loch in der Platte installieren und die Blattspannung einstellen.
• Nach Beendigung der Innenschritte das Sägeblatt von den Blatthaltern entfernen (wie im Abschnitt 7.3.2 beschrieben) und die Platte vom Tischephern.

8.6 Durchführung von Gehrungsschnitten

Zur Durchführung von Gehrungsschnitten passen Sie den Abstand des Sägeblattschutzes zum Arbeitsstich entsprechend an. Schwenken Sie den Tisch indem Sie den Feststellhebel (12) lösen und den Sägetisch in die gewünschte Lage kippen (Abb.12). Ziehen Sie den Feststellhebel an.

Achtung!

Seien Sie beim Durchführung von Gehringsschnitten besonders vorsichtig. Durch die Neigung des Sägetisches wird ein Abrutschen begünstigt. Verletzungsgefahr!

9. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig ange schlossen. Der Anschluss entspricht den einschlädigen VDE- und DIN-Bestimmungen.

Der kundenseitige Netzanschluss sowie die verwendete Verlän gerungsleitung müssen diesen Vorschriften ent sprechen.

Schadhafte Elektro-Anschlussleitung

An elektrischen Anschlussleitungen entstehen oft Isolationschäden.

Ursachen hierfür konnen sein:

• Druckstellen, wenn Anschlussleitungen durch Fenster oder Turspalten geführt werden.
• Knickstellens durch unsachgemäß Befestigung oder Führung der Anschlussleitung.
• Schnittstellen durch Überfahren der Anschlussleitung.
• Isolationsschäden durch HerausreiBen aus der Wandsteck-dose.
  Risse durch Alterung der Isolation.

Solch schadhafte Elektro-Anschlussleitungen dürfen nicht verwendet werden und sind aufgrund der Isolationsschäden lebensgeführlich.

Elektrische Anschlussleitungen regelmäßig auf Schäden

überprüfen. Achten Sie darauf, dass beim Überprüfen die Anschlussleitung nicht am Stromnetz hangt.

Elektrische Anschlussleitungen müssen den einschädigigen VDE- und DIN-Bestimmungen entsprechen.

Verwenden Sie nur Anschlussleitungen mit Kennzeichnung H 05 VV-F, 3× 1.0mm^2

Ein Aufdruck der Typenbezeichnung auf dem Anschlusskabel ist Vorschrift.

Wechselsstrommotor

Die Netzspannung muss 220-240 V ~ betragen
- Verläufigungsleitungen bis 25m Länge müssen einen Querschnitt von 1,5 Quadratmillimeter aufweisen.

Anschlüsse und Reparaturen der elektrischen Ausrüstung dürfen nur von einer Elektrofachkraft durchgeführt werden. Bei Rückfragenitte folgende Daten angegeben:

• Stromart des Motors
• Daten des Maschinen-Typenschildes
• Daten des Motor-Typschildes

10. Reinigung, Wartung, Lagerung und Ersatzteilbestellung

Achtung!

Ziehen Sie vor allen Reinigungsrarbeiten den Netzstecker.

10.1 Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motoren-gehäuse so staub- und schmutzfrei wie möglich.
• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
• Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
• Reinigen Sie das Gerät regelmäß mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese konnten die Kunststoffe des Gerätes angegeben. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann.

12. Störungsabhilfe

10.2 Wartung

Im Geräteinneren befinden sich keine weiteren zu wartenden Teile.

10.2.1 Lager (Abb. 1/Pos. 8)

Schmieren Sie die Lagerstellen (8) der Umlenkrollen periodisch mit einem hochwertigen Maschinenfett, spätestens jedoch nach etwa 25-30 Betriebsstunden.

10.2.2 Kohlebürsten

Bei übermäßiger Funkenbildung setzen Sie die Kohlebürsten durch eine Elektrofachkraft überprüfen. Achtung! Die Kohlebürsten darüber den von einer Elektrofachkraft ausgewechselt werden.

10.3 Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 °C. Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

10.4 Ersatzteilbestellung:

Bei der Ersatzteilbestellung müssen folgende Angaben gemacht werden;

Typ des Gerätes
- Artikelnummer des Gerätes

11. Entsorgung und Wiederverwertung

Das Gerät befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist damit wieder verwendbar oder kann dem Rohstoffkreislauf zugreckgeführt werden. Das Gerät und dessen Zubehor bestehen aus verschiedene Materialien, wie z.B. Metall und Kunststoffe. Führten Sie defekte Bauteile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach!

Störung Mögliche Ursache Abhilfe
1. Sägeblatt lösst sich nach Abschalten des Motors	Befestigungsmutter zu leicht angezogen	Befestigungsmutter Rechtsgewinde anziehen
2. Motor lauft nicht an a) Ausfall Netzsherung a) Netzsherung prüfen
			b) Verlägerungsleitung defekt	b) Verlägerungsleitung austauschen
			c) Anschlüsse an Motor oder Schalter nicht in Ordnung	c) Von Elektrofachkraft prüfen halten
			d) Motor oder Schalter defekt	d) Von Elektrofachkraft prüfen halten

13. Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitatskontrolle. Sollte these Gerat dennoch einmal nicht einwandfrei Funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser

Garantiekarte angegebenen Adresse zu wenden. Gern stehen wir ihren auch Telefonisch über die unter angegebene Servicerufnummer zur Verfugung. Für die Geltendmachung von Garantieansprüchen gilt Folgendes:

• These Garantiebedingungen regeln zusätzliche Garantieleistungen. ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Ourse Garantieleistung ist für Sie kostenlos.
  Die Garantieleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zuckzuführen sind und ist auf die Behebung dieser Mängel bzw. den Austausch des Gerätes beschränkt.itte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht fur den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert werden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird. Von unserer Garantie sind ferner Eratzleistungen fur Transportschäden, Schaden durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart), missbrächliche oder unsachgemäß Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen, Eindringen von Fremdkörpersn in das Gerät (wie z.B. Sand, Steine oder Staub), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) sowie durch verwendungsgemäßen, üblichen Verschleiß ausgeschlossen.

Der Garantieanspruch erlischt, wenn an dem Gerät bereits Eingriffe vorgenommen wurden.

Die Garantiezeit betragt 3 Jahre und beginn mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nach dem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Veränderung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung fur das Gerät oder fur etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Or-Service.
- For die Geltendmachung Ihres Garantieanspruches übersenden Sieitte das defekte Gerat portofrei an die unter angegebene Adresse. Fugen Sie den Verkaufsbeleg im Original oder einen sonstigen datierten Kaufnachweis bei.itte bewahren Sie deshalb den Kassenbon als Nachweis gut auf Beschreiben Sie unsitte den Reklamationsgrund möglichst genau. Ist der Defekt des Gerates von unserer Garantielleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerat zuruck.

Selbstverstandlich beheben wir gegen Erstattung der Kosten auch fremde Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerätitte an unsere Serviceadresse.

Service-Hotline:

[phone]

{0,00 €/Min.)

Service-Email (DE):

[e-mail]

scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH

Günzburgrstere 69

DE-89335 Ichenhausen

Service-Email (AT):

[e-mail]

Gausch Hubert Reparatur und Service Center

Bairisch Kolldorf 267

AT-4600Wels

Service-Email (CH):

[e-mail]

Service Adresse (CH):

Arnold Winkler AG

Madetswilerstr. 18

CH-8332 Russikon

scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH

Günzburger Str. 69

DE-89335 lchenhausen

Service-Email (BE):

[e-mail]

3 Bescherm u legen elektrische schok

6. Technische gegevens

Netspanning: 220-240 V /50Hz

Opgenomen vermogen: 80 Watt (S1) 120 Watt (S6 30%

Strokes: 500-1700 min

Bescherming type: IP 20

Slagbeweging: 12 mm

Standvlak: 630 × 295 ~mm

Tafel zwenkbaar: 0^ tot 45^ maar links

Tafelafmetingen: 415 × 255 ~mm

DE
	Nur für EU Länder: Warfen Sie Elektronikwirkzeuge nicht in den Hausmöller? Gemoa europäischer Richtinne 2012/19/EU über Elektronik-Algorte und Umsetzung in nationales Recht müssen verbrauchte Elektronikwirkzeuge garentigt gesammelt und einer umweltagrenzten Wiederverwertung zugefrist werden.

SCHEPPACH FABRIKATION VON HOLZBEARBEITUNGSMASCHINEN GMBH

Günzburger Str. 69

D-89335 Ichenhausen

Stand der Informationen - Last Information - Version des informations - Stand van de informatie
