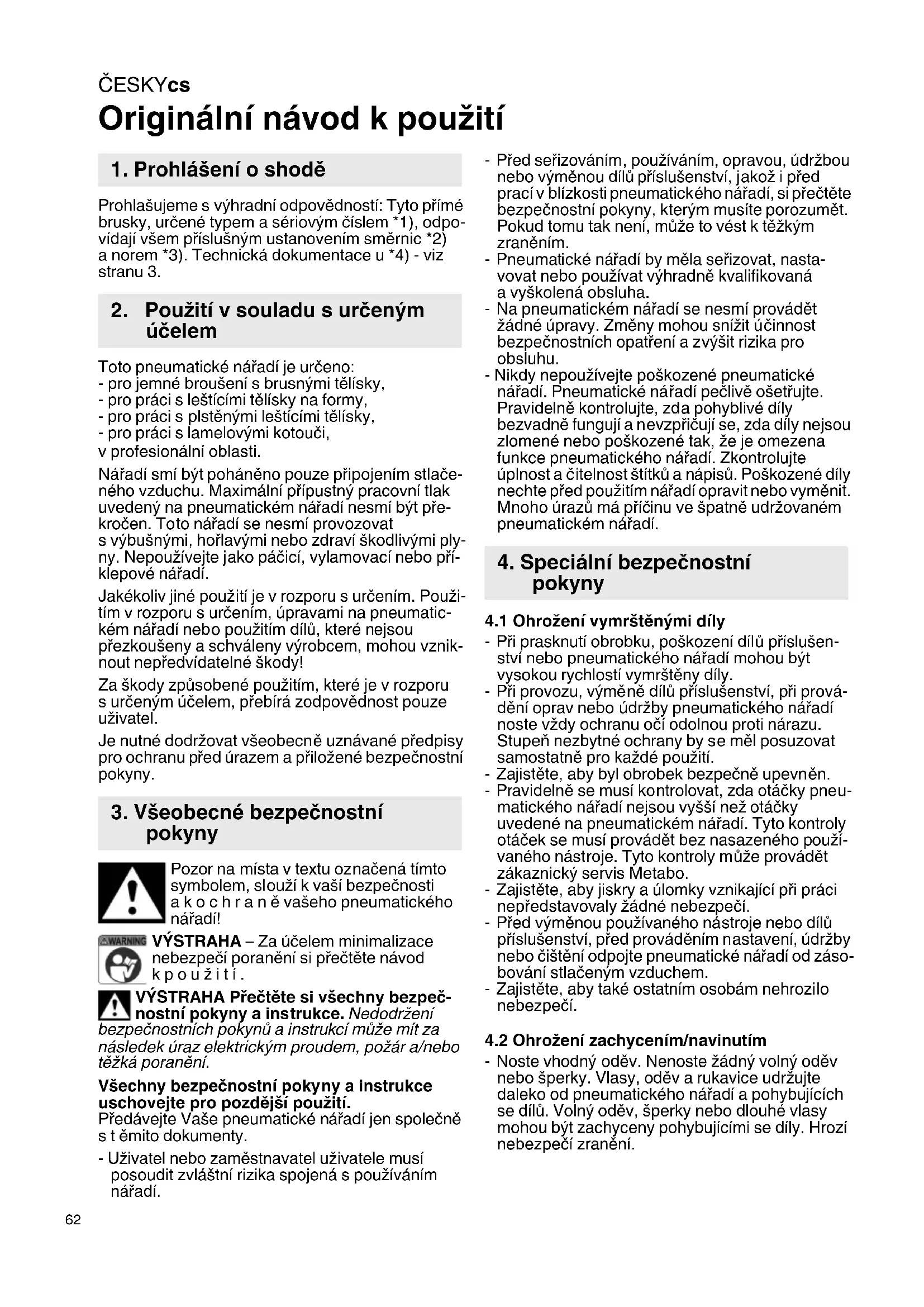

Originální návod k použití Prohlašujeme s výhradní odpovědností: Tyto přímé brusky, určené typem a sériovým číslem *1), odpo- vídají všem příslušným ustanovením směrnic *2) a norem *3). Technická dokumentace u *4) - viz stranu 3. Toto pneumatické nářadí je určeno: - pro jemné broušení s brusnými tělísky, - pro práci s leštícími tělísky na formy, - pro práci s plstěnými leštícími tělísky, - pro práci s lamelovými kotouči, v profesionální oblasti. Nářadí smí být poháněno pouze připojením stlače- ného vzduchu. Maximální přípustný pracovní tlak uvedený na pneumatickém nářadí nesmí být pře- kročen. Toto nářadí se nesmí provozovat s výbušnými, hořlavými nebo zdraví škodlivými ply- ny. Nepoužívejte jako páčicí, vylamovací nebo pří- klepové nářadí. Jakékoliv jiné použití je v rozporu s určením. Použi- tím v rozporu s určením, úpravami na pneumatic- kém nářadí nebo použitím dílů, které nejsou přezkoušeny a schváleny výrobcem, mohou vznik- nout nepředvídatelné škody! Za škody způsobené použitím, které je v rozporu surčeným účelem, přebírá zodpovědnost pouze uživatel. Je nutné dodržovat všeobecn ě uznávané předpisy pro ochranu před úrazem a přiložené bezpečnostní pokyny. Pozor na místa v textu označená tímto symbolem, slouží k vaší bezpečnosti akochraně vašeho pneumatického nářadí! VÝSTRAHA – Za účelem minimalizace nebezpečí poranění si přečtěte návod kpoužití. VÝSTRAHA Přečtěte si všechny bezpeč- nostní pokyny a instrukce. Nedodržení bezpečnostních pokynů ainstrukcí může mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění. Všechny bezpečnostní pokyny a instrukce uschovejte pro pozdější použití. Předávejte Vaše pneumatické nářadí jen společně stěmito dokumenty. - Uživatel nebo zaměstnavatel uživatele musí posoudit zvláštní rizika spojená s používáním nářadí. -Před seřizováním, používáním, opravou, údržbou nebo výměnou dílů příslušenství, jakož i před prací v blízkosti pneumatického nářadí, si přečtěte bezpečnostní pokyny, kterým musíte porozumět. Pokud tomu tak není, může to vést k těžkým zraněním. -Pneumatické nářadí by měla seřizovat, nasta- vovat nebo používat výhradně kvalifikovaná a vyškolená obsluha. - Na pneumatickém nářadí se nesmí provádět žádné úpravy. Změny mohou snížit účinnost bezpečnostních opatření a zvýšit rizika pro obsluhu. - Nikdy nepoužívejte poškozené pneumatické nářadí. Pneumatické nářadí pečlivě ošetřujte. Pravidelně kontrolujte, zda pohyblivé díly bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že je omezena funkce pneumatického nářadí. Zkontrolujte úplnost a čitelnost štítků anápisů. Poškozené díly nechte před použitím nářadí opravit nebo vyměnit. Mnoho úrazů má příč inu ve špatně udržovaném pneumatickém nářadí.

4.1 Ohrožení vymrštěnými díly

-Při prasknutí obrobku, poškození dílů příslušen- ství nebo pneumatického nářadí mohou být vysokou rychlostí vymrštěny díly. -Při provozu, výměně dílů příslušenství, při prová- dění oprav nebo údržby pneumatického nářadí noste vždy ochranu očí odolnou proti nárazu. Stupeň nezbytné ochrany by se měl posuzovat samostatně pro každé použití. -Zajistěte, aby byl obrobek bezpečně upevněn. -Pravidelně se musí kontrolovat, zda otáčky pneu- matického nářadí nejsou vyšší než otáčky uvedené na pneumatickém nářadí. Tyto kontroly otáček se musí provádět bez nasazeného použí- vaného nástroje. Tyto kontroly může provádět zákaznický servis Metabo. -Zajistěte, aby jiskry a úlomky vznikající při práci nepředstavovaly žádné nebezpečí. -Před výměnou používaného nástroje nebo dílů příslušenství, před prováděním nastavení, údržby nebo čištění odpojte pneumatické nářadí od záso- bování stlačeným vzduchem. -Zajistěte, aby také ostatním osobám nehrozilo nebezpečí.

4.2 Ohrožení zachycením/navinutím

- Noste vhodný oděv. Nenoste žádný volný oděv nebo šperky. Vlasy, oděv a rukavice udržujte daleko od pneumatického nářadí a pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly. Hrozí nebezpečí zranění.

1. Prohlášení o shodě

3. Všeobecné bezpečnostní

4. Speciální bezpečnostní

4.3 Ohrožení za provozu

-Zabraňte kontaktu s otáčející se stopkou a používaným nástrojem, aby nedošlo k pořezání rukou a dalších částí těla. -Při používání pneumatického nářadí mohou být ruce obsluhy vystaveny nebezpečí, např. řezným poraněním, odřeninám a působení tepla. Kochraně rukou noste vhodné rukavice. - Obsluha a pracovníci údržby musí být fyzicky schopni zvládat velikost, hmotnost a výkon pneu- matického nářadí. -Držte správně pneumatické nářadí: Buďte připra- veni reagovat na obvyklé nebo náhlé pohyby – mějte připravené obě ruce. -Zajistěte si bezpečný postoj a vždy udržujte rovnováhu. -Zabraňte neúmyslnému uvedení nářadí do provozu. Při přerušení zásobování stlačeným vzduchem vypněte pneumatické nářadí vypí- načem. - Používejte pouze maziva doporučená výrobcem. - Noste osobní ochranné pomůcky a vždy ochranné brýle. Nošení osobních ochranných pomůcek, jako jsou ochranné rukavice, ochranný oděv, maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo ochrana sluchu, podle druhu nasazení ná řadí snižuje riziko poranění a doporučuje se. -Přípustné otáčky používaného nástroje musí být minimálně tak vysoké jako maximální otáčky uvedené na pneumatickém nářadí. Příslušenství, které se otáčí rychleji, než je přípustné, se může rozlomit a rozletět do okolí. -Při práci nad úrovní hlavy noste ochrannou přilbu. -Pneumatické nářadí po vypnutí dobíhá. - Dbejte o to, aby jiskry vznikající při používání nepředstavovaly nebezpečí. Při obrábění někte- rých materiálů může vznikat výbušný nebo hořlavý prach. Hrozí nebezpečí výbuchu nebo požáru.

4.4 Ohrožení opakovanými pohyby

-Při práci s pneumatickým nářadím můžete vnímat nepříjemné pocity v rukou, pažích, ramenech, v oblasti krku nebo v jiných částech těla. - Pro práci s pneumatickým nářadím zaujměte pohodlný postoj, dbejte na dobrou stabilitu a vyvarujte se nevhodných pozic při držení těla a takových pozic, u kterých je obtížené udržovat rovnováhu. Pracovník obsluhy by měl během prací, které trvají dlouho dobu, měnit držení t ěla, což může pomoci zabránit únavě anepříjemným pocitům. - Pokud se u pracovníka obsluhy objeví symptomy jako trvalá nevolnost, obtíže, bušení srdce, bolest, mravenčení, hluchota, pálení nebo ztuhlost, neměl by tyto varující signály ignorovat. Měl by tuto skutečnost sdělit zaměstnavateli a konzultovat s odborným lékařem.

4.5 Ohrožení díly příslušenství

-Před upevňováním nebo výměnou používaného nástroje nebo dílu příslušenství odpojte pneuma- tické nářadí od zásobování stlačeným vzduchem. - Používejte pouze příslušenství určené pro toto nářadí, které splňuje požadavky a parametry uvedené v tomto návodu k obsluze. -Během používání a po něm se vyvarujte přímého kontaktu s používaným nástrojem, protože může být horký nebo mít ostré hrany. -Přípustné otáčky používaného nástroje musí být minimálně tak vysoké jako maximální otáčky uvedené na pneumatickém nářadí. Příslušenství, které se otáčí rychleji, než je přípustné, se může rozlomit a rozletět do okolí. - Nikdy nemontujte brusný kotouč, řezací kotou

nebo frézu. Prasklý brusný kotouč může způsobit velmi vážná poranění nebo smrt. -Nepoužívejte kotouče, které jsou naražené nebo natržené, nebo které mohly spadnout. - Smí se používat jen schválené nástroje svhodným průměrem stopky. -Dodržujte doporučení výrobce malých brusných tělísek. U malých brusných tělísek se nesmí překročit výrobcem uváděný maximální přesah

=délka stopky mezi koncem kleštiny a malým brusným tělískem)! Při zvýšení přesahu (L

) se musí snížit přípustné otáčky. Vložte používaný nástroj pokud možno celou délkou stopky do kleš- tiny. Zajistěte, aby délka upnutí (L

) byla mini- málně 10 mm. -Průměr stopky používaného nástroje musí přesně odpovídat upínacímu otvoru kleštiny!

4.6 Ohrožení na pracovišti

- Uklouznutí, zakopnutí nebo pád jsou hlavní příčiny zranění na pracovišti. Všímejte si povrchů, které mohou být používáním pneumatického nářadí kluzké, nezapomeňte, že můžete zakopnout o vzduchovou hadici. - V neznámém prostředí postupujte opatrně. Mohou zde hrozit skrytá nebezpečí elektrickým kabelem nebo jinými zásobovacími vedeními. - Pneumatické nářadí není určeno pro použití ve výbušných atmosférách a není izolované proti kontaktu se zdroji elektrické energie. - Zkontrolujte, zda se na místě, kde chcete vrtat nebo šroubovat, nenachází žádné elektrické, vodovodní nebo plynové vedení (např. pomocí detektoru kovů).

4.7 Ohrožení prachem a párami

- Prach a páry vznikající při používání pneumatic- kého nářadí mohou poškodit zdraví (např. rako- vina, vrozené vady, astma a/nebo dermatitida); je nezbytné provést posouzení rizika s ohledem na tato ohrožení a realizovat vhodná opatření. - Posouzení rizika by mělo zahrnovat prach vznika- jící při používání pneumatického nářadí apřípadný prach v prostředí zvířený používání tohoto nářadí. - Pneumatické nářadí se musí provozovat a jeho údržba provádět podle doporučení uvedených v tomto návodu, aby se uvolňování prachu a par snížilo na minimální možnou úroveň.

- Odpadní vzduch se musí odvádět tak, aby se zvíření prachu v prašném prostředí snížilo na mini- mální možnou úroveň. - Vznikají-li prach nebo páry, je hlavním úkolem jejich uvolňování v místě kontrolovat. - Namontované díly nebo díly příslušenství pneu- matického nářadí určené k zachycení, odsávání nebo potlačení vzniku polétavého prachu nebo par by se měly řádně používat a udržovat podle pokynů výrobce. -Spotřební materiál a používaný nástroj je třeba volit, udržovat a měnit podle doporučení tohoto návodu. Tím zabráníte zvýšenému vytváření prachu a par. - Používejte ochranné pracovní pomůcky k ochraně dýchacích cest podle pokynů zaměstnavatele nebo tak, jak to vyžadují předpisy ochrany zdraví. -Práce surčitými materiály vedou k emisím prachu a páry, které mohou vytvářet prostředí s nebezpečím výbuchu.

-Vysoká hlučnost může při nedostatečné ochraně sluchu způsobit trvalá poškození sluchu, ztrátu sluchu a jiné problémy, jako tinnitus (zvonění, hučení, pískání nebo bzučení v uchu). - Je nezbytné provést posouzení rizika s ohledem na tato ohrožení a realizovat vhodná opat ření. - Mezi vhodná opatření ke snížení rizika patří použí- vání izolace, jež zabraňuje vzniku zvonivého hluku uobrobků. - Používejte ochranné pracovní pomůcky k ochranu sluchu podle pokynů zaměstnavatele a tak, jak to vyžadují předpisy ochrany zdraví. - Pneumatické nářadí používejte a jeho údržbu provádějte podle doporučení uvedených v tomto návodu. Tím zabráníte zbytečnému zvýšení hluč- nosti. -Spotřební materiál a používaný nástroj je třeba volit, udržovat a měnit podle doporučení tohoto návodu. Tím zabráníte zbytečnému zvýšení hluč- nosti. - Integrovaný tlumič hluku se nesmí demontovat amusí být vdobrém stavu.

4.9 Ohrožení vibracemi

-Působení vibrací může způsobit poškození nervů a poruchy krevního oběhu v rukách a pažích. -Při práci v chladném prostředí noste teplé oble- čení, vaše ruce musí být teplé a suché. - Pokud zjistíte, že pokožka na prstech nebo rukách znecitlivěla, brní, bolí nebo zbledla, přestaňte spneumatickým nářadím pracovat, informujte svého zaměstnavatele a konzultujte s lékařem. - Pneumatické nářadí používejte a jeho údržbu provádějte podle doporuč ení uvedených v tomto návodu. Tím zabráníte zbytečnému zesílení vibrací. -Spotřební materiál a používaný nástroj je třeba volit, udržovat a měnit podle doporučení tohoto návodu. Tím zabráníte zbytečnému zesílení vibrací. - K držení hmotnosti pneumatického nářadí vždy používejte, je-li to možné, stojan, držák nebo vyrovnávací zařízení. -Nedržte nářadí příliš pevně, ale jistě. Přitom musí zůstat zachovány potřebné reakční síly ruky, neboť riziko vibrací zpravidla roste se zvyšující se silou vynaloženou na držení nářadí. - Nedostatečně namontovaný nebo poškozený používaný nástroj může vést ke zvýšeným vibracím.

4.10 Dodatečné bezpečností pokyny

-Stlačený vzduch může způsobit vážná zranění. - Pokud pneumatické nářadí nepoužíváte, před výměnou dílů příslušenství nebo při provádění oprav vždy uzavřete přívod vzduchu, odtlakujte vzduchovou hadici a odpojte pneumatické nářadí od p řívodu stlačeného vzduchu. - Proud vzduchu nikdy nesměřujte na sebe nebo jiné osoby. -Uvolněné hadice šlehající okolo mohou způsobit vážná zranění. Vždy proto zkontrolujte, zda nejsou hadice a jejich upevňovací prvky poško- zené a zda se neuvolnily. - Používají-li se univerzální otočné spojky (zubové spojky), musí se nasadit aretační kolíky adoporučuje se používat hadicové spojky Whip- check, abyste zajistili ochranu v případě selhání propojení hadice s pneumatickým nářadím nebo vzájemného propojení hadic. -Zajistěte, aby nebyl překročen max. tlak uvedený na pneumatickém nářadí. - Nikdy nenoste pneumatické nářadí za hadici. - Provozujete-li pneumatické nářadí v držáku: nářadí bezpečně upevněte. Ztráta kontroly nad nářadím může způsobit poranění.

4.11 Další bezpečnostní pokyny

- Dodržujte speciální předpisy bezpečnosti práce aprevence úrazů při zacházení s kompresory a pneumatickým nářadím. -Zajistěte, aby nebyl překročen maximální přípustný pracovní tlak uvedený v Technických údajích. -Nepř etěžujte toto nářadí – používejte jej pouze v rozsahu výkonu, který je uveden v Technických údajích. - Používejte nezávadná maziva. Zajistěte dosta- tečné větrání pracoviště. Při zvýšeném úběru: nechte pneumatické nářadí zkontrolovat a příp. opravit. - Nepoužívejte tento nástroj, když nejste soustře- děni. Buďte pozorní, dávejte pozor na to, co děláte a přistupujte kpráci spneumatickým nářadím rozumně. Nářadí nepoužívejte, pokud jste unavení nebo pod vlivem drog, alkoholu nebo léků. Moment nepozornosti při použití nářadí může vést k vážným poraněním. - Udržujte své pracovní místo čisté a dobře osvět- lené. Nepořádek nebo neosvětlené pracovní oblasti mohou vést k úrazům. -Zajistěte pneumatické nářadí před dětmi. - Neuchovávejte nářadí nechráněné venku nebo ve vlhkém prostředí. -Chraňte pneumatické nářadí, především přípojku stla čeného vzduchu a ovládací prvky, před prachem a nečistotou. Informace v tomto návodu k obsluze jsou označe- ny následovně: Nebezpečí! Varování před nebezpečím úra- zu nebo poškození životního prostředí.ČESKY cs

Pozor. Varování před věcnými škodami.

4.12 Symboly na pneumatickém nářadí

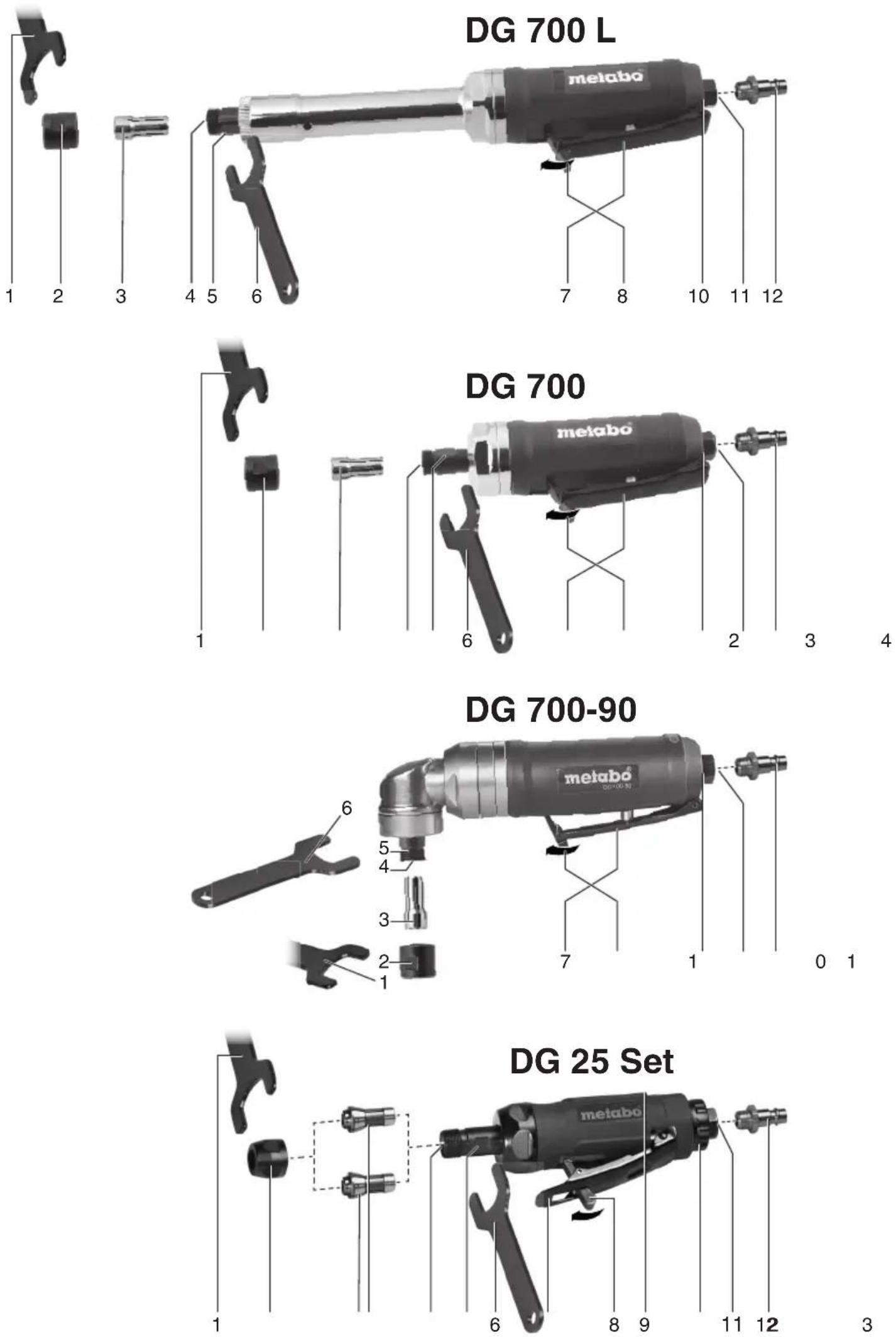

Před zprovozněním si přečtěte návod kobsluze. Noste ochranu očí Noste ochranu sluchu Směr otáčení Viz strana 2. 1 Stranový klíč 2 Matice kleštiny 3Kleština 4Držák kleštiny 5Vřeteno 6 Stranový klíč 7Spínač (vypínač) 8 Pojistka proti zapnutí 9Regulační šroub k nastavení otáček * 10 Výstup vzduchu 11 Přípojka stlačeného vzduchu s filtrem 12 Spojka 1/4"

• v závislosti na vybavení

6.1 Před prvním uvedením do provozu

Našroubujte spojku k nasazení hadice (12).

6.2 Nasaďte kleštinu

Průměr stopky nástroje musí přesně odpo- vídat upínacímu otvoru kleštiny (3)! DG 25 Set: K dispozici jsou kleštiny pro různé průměry stopky. Vložte kleštinu (3) do držáku kleštiny (4), a poté našroubujte rukou matici kleštiny (2). Není-li v kleštině vložen nástroj, neutahujte kleštinu stranovým klíčem, ale našroubujte ji pouze rukou!

6.3 Upnutí používaného nástroje

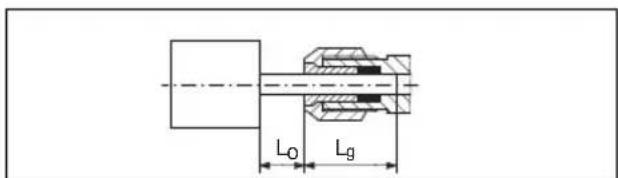

U malých brusných tělísek se nesmí překročit výrobcem uvádě ný maximální přesah (L

Vložte používaný nástroj pokud možno celou délkou jeho stopky do kleštiny (3). Zajistěte, aby délka upnutí (L

) byla minimálně 10 mm. Průměr stopky používaného nástroje musí přesně odpovídat upínacímu otvoru kleštiny (3)! -Přidržujte vřeteno (5) stranovým klíčem (6). -Dotáhněte matici kleštiny (2) stranovým klíčem (1). - Dbejte na to, aby používaný nástroj byl spolehlivě upevněn.

6.4 Používání pneumatického nářadí

Chcete-li dosáhnout max. výkonu pneumatického nářadí, používejte vždy pneumatické hadice svnitřním průměrem minimálně 10 mm. Příliš malý vnitřní průměr může výrazně snížit výkon. Pozor. Vedení stlačeného vzduchu nesmí obsahovat kondenzovanou vodu. Pozor. Scílem, aby zůstalo toto nářadí dlou- ho provozuschopné, musí být zásobováno dostatečným množstvím pneumatického oleje. To se může provádět následovně: –Používejte stlačený vzduch obohacený olejovou mlhou, k tomu namontujte mlhovou maznici. – Bez mlhové maznice: Mažte ručně olejem každý den přes přípojku stlačeného vzduchu. Cca 3-5 kapek pneumatického oleje na každých 15 minut při trvalém provozu. Pokud bylo nářadí několik dnů mimo provoz, ručně aplikujte 5 kapek pneumatického oleje do přípojky stlačeného vzduchu. Pozor. Nářadí smí běžet naprázdno jen krát- kodobě.

2. Upněte vhodný používaný nástroj (viz kapitola

3. DG 25 Set: Otáčky je možné měnit regulačním

4. Nastavte pracovní tlak (měřeno na přívodu

vzduchu při zapnutém pneumatickém nářadí). Maximální přípustný pracovní tlak viz kapitola „Technické údaje“.

5. Připojte pneumatické nářadí k zásobování stla-

6. Zapnutí: Posuňte pojistku proti zapnutí (8) ve

směru šipky (viz obr., strana 2) a stiskněte spí- nač (7). Vypnutí: Uvolněte spínač (7).

Nebezpečí! Před prováděním všech prací na nářadí odpojte přípojku stlačeného vzduchu. Nebezpečí! Údržbu a opravy, které nároč- ností překračují úkony popsané v této kapito- le, smí provádět jen odborníci. -Pravidelnou údržbou zajistěte bezpečnost aspolehlivost pneumatického nářadí. - Zkontrolujte dotažení šroubových spojů av případě potřeby je dotáhněte. - Minimálně týdně čistěte filtr v přípojce stlačeného vzduchu.

7. Údržba a ošetřováníČESKYcs

-Doporučujeme zapojit před pneumatické nářadí redukční ventil s odlučovačem vody a mlhovou maznicí. -Při zvýšeném úniku oleje a vzduchu nechte pneu- matické nářadí zkontrolovat a příp. opravit. (viz kapitola 9.) -Pravidelně a po každém použití zkontrolujte otáčky a proveďte jednoduchou kontrolu hladiny vibrací. - Vyvarujte se kontaktu s nebezpečnými látkami usazenými na nářadí. Noste vhodné osobní ochranné pomůcky a vhodnými opatřeními odstraňte nebezpečné látky před prováděním údržby.

Používejte pouze originální příslušenství Metabo. Používejte pouze příslušenství určené pro toto pneumatické nářadí, které splňuje požadavky a parametry uvedené v tomto návodu k obsluze. Kompletní nabídku příslušenství najdete na www.metabo.com nebo v katalogu. Nebezpečí! Opravy pneumatického nářadí smí provádět pouze odborníci s použitím origi- nálních náhradních dílů Metabo! Spneumatickým nářadím Metabo vyžadujícím opravu se prosím obraťte na Vaše zastoupení Metabo. Adresy viz www.metabo.com. Seznamy náhradních dílů se můžete stáhnout na adrese www.metabo.com. Řiďte se národními předpisy k ekologické likvidaci a recyklaci vysloužilého pneumatického nářadí, obalů apříslušenství. Nesmí být ohroženy osoby aživotní prostředí. Vysvětlivky k údajům na straně 3. Změny na základě technického pokroku vyhrazeny.

max. = maximální přípustný pracovní tlak

=upínací otvor kleštiny

max = maximální průměr malého brusného tělíska

=průměr hadice (vnitřní) C=připojovací závit A=rozměry: délka x šířka x výška m=hmotnost U uvedených technických údajů je nutno počítat s odpovídajícími tolerancemi (dle příslušných platných norem). Emisní hodnoty Tyto hodnoty umožňují odhadnout emise nářadí a porovnat různá nářadí. V závislosti na podmín- kách použití, stavu nářadí nebo použitých nástrojích může být skutečné zatížení vyšší nebo nižší. Při odhadování zohledněte přestávky v práci a fáze nižšího zatížení. Na základě náležitě přizpůsobe- ných odhadnutých hodnot stanovte ochranná opat- ření pro uživatele, např. organizační opatření. Vibrace (vážená efekt. hodnota zrychlení; EN 28927):

=emisní hodnota vibrací

=nejistota měření (vibrace) Hladina akustického tlaku (EN ISO 15744)

= nejistota měření Noste ochranu sluchu!

10. Ochrana životního prostředí
