NÁVOD K OBSLUZE PTSS 1200 B1 PARKSIDE
Překlad originálního provozního návodu
PT
REBARBADORA
Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.
ES

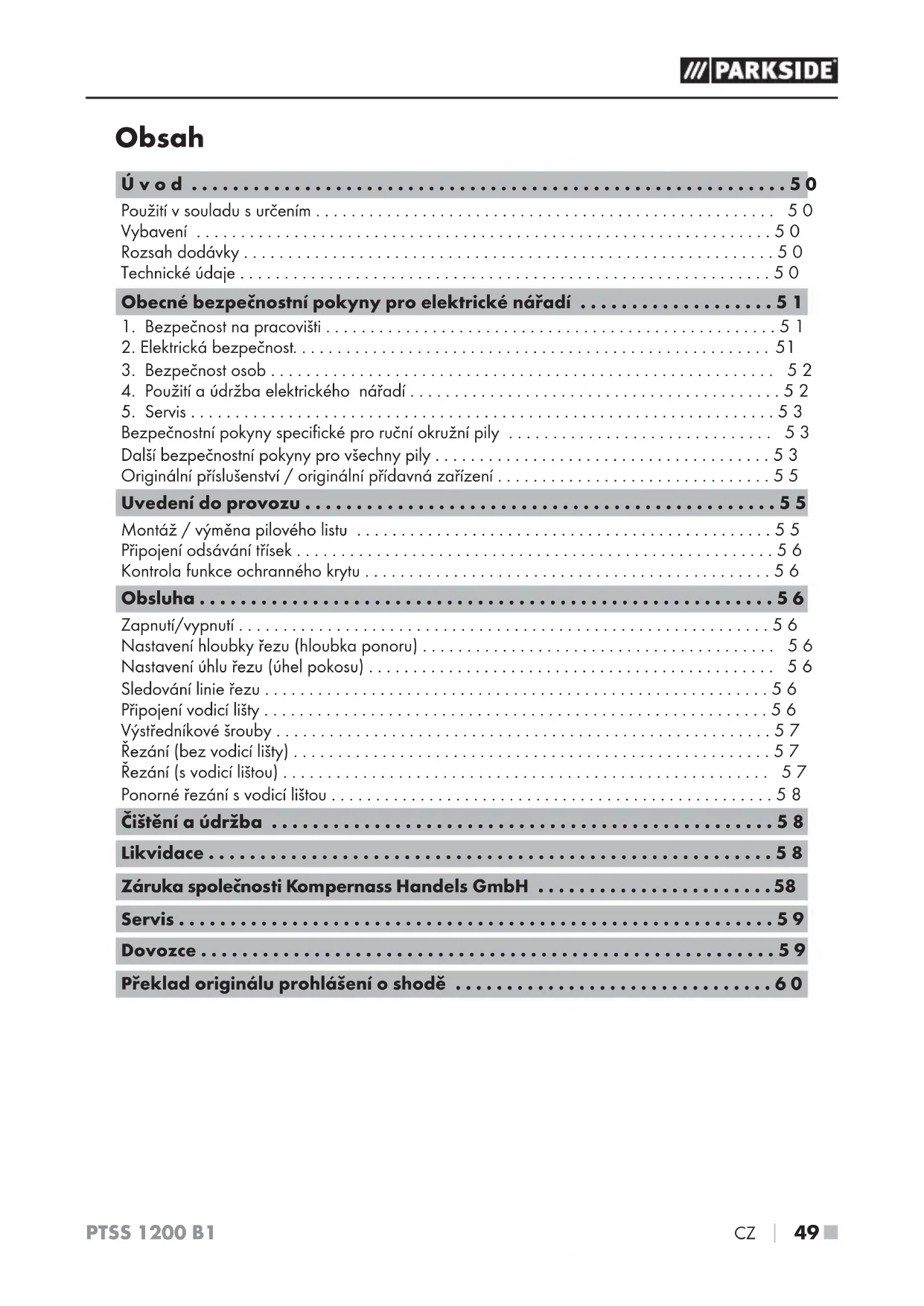

CZ Překlad originálního provozního návodu Strana 49
Použití v souladu s určením 50
Vybavení 50
Rozsah dodávky 50
Technické údaje 50
Obecné bezpečnostní pokyny pro elektrické nářadí ..... 5 1
- Bezpečnost na pracovišti 51
- Elektrická bezpečnost. 51
- Bezpečnost osob 52
- Použití a údržba elektrického nářadí 52
- Servis 53
Bezpečnostní pokyny specifické pro ruční okružní pily 53
Další bezpečnostní pokyny pro všechny pily 53
Originální příslušenství / originální přídavná zařízení 5 5
Uvedení do provozu ....5 5
Montáž / výměna pilového listu 5 5
Připojení odsávání třisek 56
Kontrola funkce ochranného krytu 56
Obsluha 56
Zapnutí/vypnutí 56
Nastavení hloubky řezu (hloubka ponoru) 56
Nastavení úhlu řezu (úhel pokosu) 56

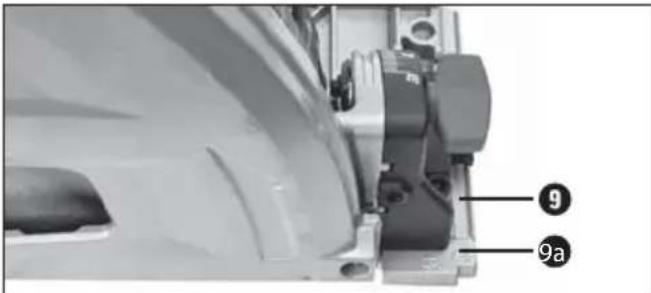

Sledování linie řezu 56

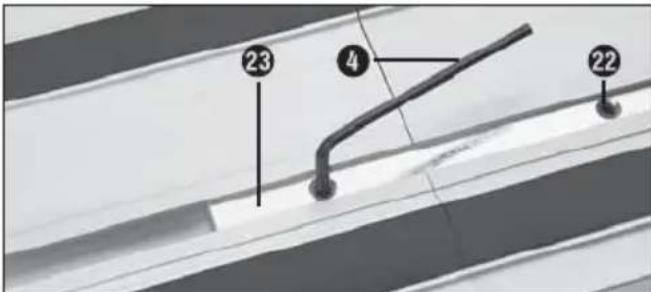

Připojení vodicí lišty 56
Výstředníkové šrouby 57
Rezání (bez vodicí lišty) 57
Rezání (s vodicí lištou) 57
Ponorné řezání s vodicí lištou 58
Čištění a údržba 58
Likvidace 58
Záruka společnosti Kompernass Handels GmbH ....58
Servis 59
Dovozce 59
Překlad originálu prohlášení o shodě 60
PONORNÁ PILA PTSS 1200 B1
Úvod
Blahopřejeme vám k zakoupení vašeho nového přístroje. Rozhodli jste se pro vysoce kvalitní výrobek. Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité informace o bezpečnosti, použití a likvidaci. Před použitím výrobku se prosím dobře seznamte se všemi provozními a bezpečnostními pokyny. Výrobek používejte pouze předepsaným způsobem a pro uvedené oblasti použití. Při předávání výrobku třetím osobám předejte spolu s ním i tyto podklady.
Použití v souladu s určením
Ponorná pila (dále uvedená jako „přístroj“ nebo „stroj“) je vhodná pro řezání podélných a příčných řezů a ponorných řezů s pevnou oporou do masivního dřeva, dřevotřisky, plastů a lehkých stavebních materiálů. Zpracování železných kovů není dovoleno. Přístroj lze volitelně používat s dodanými vodícími lištami - výhradně pro popsané techniky řezání. Jakékoliv jiné použití nebo úprava stroje jsou pokládány za použití v rozporu s určením a skrývají značná nebezpečí úrazu. Není určeno pro komerční použití.
Vybavení
① blokovací tlačítko
② vypínač
③rukojef'
④ klíč s vnitřním šestihranem (malý)
⑤ klíč s vnitřním šestihranem (velký)
6 motorová jednotka
⑦ adaptér na výhoz třísek
8 šroub jemného nastavení úhlu řezu 0 °
8a šroub jemného nastavení úhlu řezu 45 °
9 pilovací deska
9a značení linie řezu
10 výstředníkový šroub (2 x)
11 regulační kolečko nastavení úhlu řezu (2 x)
12 přestavení hloubky řezu
13 stupnice hloubky řezu
14 pilový list
14a upínací šroub / podložka
14b montážní výřez
15 přídavná rukojet'
16 značení šířky řezu
17 vyhození třísek (otočné)
18 stavěcí páka pro výměnu pilového listu
19 aretace vřetena
20 drážka vodicí lišty
21 vodicí lišta
22 stavěcí šroubky se zářezem
23 spojovací prvek
X příruba (již namontovaná ze závodu)
Rozsah dodávky
1 ponorná pila
1 pilový list 165 mm / 24 zubů (namontovaný)
2 vodicí lišty
1 spojovací prvek
1 adaptér na výhoz třísek
2 klíče s vnitřním šestihranem
1 návod k obsluze
Technické údaje
Jmenovité napětí: 230 V\~, 50 Hz (střídavý proud)
Jmenovitý příkon: 1200 W
Volnoběžné otáčky: n 0 5200 min ^-1
Upnutí pilového listu: ∅ 20 mm
Tloušťka základního listu: 1,5 mm
Tloušťka zubu: 2,6 mm
Max. hloubka řezu: 56 mm při 90°
42 mm při 45 °
Úhel
Úhel pokosu S vodicí lištou mínus 5 mm
Třída ochrany: II/☐ (Dvojitá izolace)
Příslušenství: vodicí lišta 2 x 700 mm x 180 mm
Hodnota emise hluku:
Naměřená hodnota hluku stanovena dle EN 60745. Typická hladina hluku elektrického nářadí s hodnocením A:
Hodnoty vibrací (součet vektorů tří směrů) stanoveny v souladu s EN 60745:
Řezání dřeva: hlavní rukojef' a h,W = 4,202 m/s ^2 pomocná rukojef' a h,W = 5,050 m/s ^2
Nejistota K = 1,5 m/s²
UPOZORNĚNÍ
Hladina vibrací uvedená v tomto návodu byla měřena v souladu se standardizovanou metodou měření podle EN 60745 a lze ji použít ke srovnání přístrojů. Uvedenou hodnotu emise vibrací lze rovněž použít k předběžnému posouzení expozice.
VÝSTRAHA!
Hladina vibrací se mění v závislosti na použití elektrického nářadí a může být v některých případech vyšší než hodnota uvedená v tomto návodu. Pokud se elektrické nářadí užívá takovým způsobem pravidelně, mohlo by být zatížení vibracemi podceněno. Snažte se udržovat zatížení vibracemi co nejnižší. Příklady opatření na snížení zatížení vibracemi je použití rukavic při práci s nářadím a omezení doby práce s nářadím. Přitom se musí zohlednit všechny části provozního cyklu (například časy, kdy je elektrické nářadí vypnuté a časy, kdy je sice zapnuté, ale běží bez zatížení).
Obecné bezpečnostní pokyny pro elektrické nářadí
VÝSTRAHA!
Přečtěte si všechna bezpečnostní upozornění a pokyny. Nedbalost při dodržování uvedených bezpečnostních upozornění a pokynů může vést k úrazu elektrickým proudem, k požáru a/nebo těžkým zraněním.
Veškerá bezpečnostní upozornění a pokyny uschovejte pro budoucí použití.
Pojem „elektrické nářadí“ užívaný v bezpečnostních pokynech se vztahuje na elektrické nářadí napájené ze sítě (sítovým kabelem) a elektrické nářadí napájené akumulátorem (bez síťového kabelu).
1. Bezpečnost na pracovišti
a) Svůj pracovní prostor udržujte v čistotě a dobře osvětlený. Nepořádek a neosvětlený pracovní prostor mohou vést k úrazům.
b) S elektrickým nářadím nepracujte v prostředí ohroženém výbuchem, kde se nachází hořlavé kapaliny, plyny nebo prach. Elektrické nářadí vytváří jiskry, od nichž se může vznítit prach nebo výpary.
c) Nedovolte dětem ani jiným osobám, aby se přibližovaly k elektrickému nářadí v době, kdy je používáte. V případě odvedení pozornosti můžete ztratit kontrolu nad přístrojem.
2. Elektrická bezpečnost
a) Zástrčka elektrického nářadí musí odpovídat zásuvce. Zástrčka se nesmí žádným způsobem pozměňovat.
Nepoužívejte adaptérové zástrčky v kombinaci s uzemněným elektrickým nářadím. Nepozměněné zástrčky a jim odpovídající zásuvky snižují riziko úrazu elektrickým proudem.
b) Zabraňte kontaktu těla s uzemněnými předměty jako jsou trubky, topení, sporáky a chladničky. Je-li vaše tělo uzemněné, hrozí zvýšené riziko úrazu elektrickým proudem.
c) Elektrické nářadí chraňte před deštěm a vlhkostí. Vniknutím vody do elektrického přístroje se zvyšuje riziko úrazu elektrickým proudem.
d) Nepoužívejte kabel v rozporu s jeho určením pro prénášení či zavěšování elektrického nářadí nebo k vytahování zástrčky ze zásuvky. Udržujte kabel v dostatečné vzdálenosti od zdrojů vysoké teploty, oleje, ostrých hran nebo pohyblivých částí přístroje. Poškozené nebo zapletené kabely zvyšují riziko úrazu elektrickým proudem.
e) Pokud pracujete s elektrickým nářadím venku, používejte pouze takové prodlužovací kabely, jež jsou schváleny i pro venkovní použití. Používáním prodlužovacího kabelu vhodného pro venkovní použití se snižuje riziko úrazu elektrickým proudem.
f) Pokud nelze zabránit provozu elektrického nářadí ve vlhkém prostředí, používejte proudový chránič. Použitím proudového chrániče se snižuje riziko úrazu elektrickým proudem.
3. Bezpečnost osob
a) Bud'te stále pozorní, sledujte, co děláte, a k práci s elektrickým nářadím přistupujte s rozumem. Elektrické nářadí nepoužívejte, pokud jste nemocni, unaveni nebo pod vlivem drog, alkoholu či léků. Jediný okamžik nepozornosti při používání elektrického nářadí může způsobit vážná zranění.
b) Noste osobní ochranné prostředky a vždy i ochranné brýle. Nošením osobních ochranných prostředků jako je ochranná maska proti prachu, protiskluzová bezpečnostní obuv, ochranná přilba nebo ochrana sluchu, a to v závislosti na druhu a použití elektrického nářadí, se snižuje riziko zranění.
c) Zabraňte neúmyslnému uvedení přístroje do provozu. Než elektrické nářadí zapojíte do elektrické sitě a/nebo připojíte akumulátor nebo než nářadí zvednete či přenesete, ujistěte se, že je vypnuté. Pokud máte při přenášení elektrického nářadí prst na vypínači, nebo pokud do sitě zapojíte již zapnutý přístroj, může dojít k úrazu.
d) Předtím, než elektrické nářadí zapnete, odstraňte nástavce nebo šroubováky. Pokud se nástroj nebo šroubovák nacházejí v otáčející se části přístroje, může to vést ke zraněním.
e) Vyhýbejte se nepřirozenému držení těla. Zajistěte si bezpečnou stabilitu a neustále udržujte rovnováhu. Tak dokážete elektrické nářadí v neočekávaných situacích lépe kontrolovat.
f) Noste vhodný oděv. Nenoste volné oblečení ani šperky. Vlasy, oděv a rukavice udržujte v bezpečné vzdálenosti od pohyblivých částí. Volný a nepřiléhavý oděv, šperky nebo dlouhé vlasy mohou být pohyblivými částmi zachyceny.
g) Pokud lze namontovat zařízení pro odsávání a zachytávání prachu, ujistěte se, zda jsou připojena a správně použita. Použitím odsávání prachu se může snížit ohrožení prachem.
4. Použití a údržba elektrického nářadí
a) Přístroj nepřetěžujte. Pro svou práci používejte elektrické nářadí, vhodné k danému účelu. S vhodným elektrickým nářadím se vám bude v uvedeném výkonovém rozsahu pracovat lépe a bezpečněji.
b) Nepoužívejteelektrické nářadí, jehož přepínač je vadný. Elektrické nářadí, které se již nedá zapnout nebo vypnout, představuje nebezpečí a musí se opravit.
c) Pred nastavováním nářadí, výměnou dílů příslušenství nebo odložením nářadí vytáhněte zástrčku ze zásuvky a/nebo vyjměte akumulátor. Toto bezpečnostní opatření zabraňuje neúmyslnému spuštění elektrického nářadí.
d) Nepoužívané elektrické nářadí udržujte mimo dosah dětí. Nedovolte používat přístroj osobám, které s ním nejsou obeznámeny nebo které nečetly tento návod. Elektrické nářadí je nebezpečné, manipulují-li s ním nezkušené osoby.
e) Údržbu elektrického nářadí vykonávejte pečlivě. Zkontrolujte, zda jsou v pořádku pohyblivé části přístroje a zda jim není bráněno v pohybu, zda nejsou některé součásti rozbité nebo natolik poškozené, že je funkčnost elektrického nářadí omezená. Poškozené části přístroje nechte před jeho použitím opravit. Řada úrazů má svou přičinu ve špatné údržbě elektrického nářadí.
f) Řezné nástroje udržujte v ostrém a čistém stavu. Pečlivě udržované řezné nástroje s ostrými řeznými hranami se méně zasekávají a snáze se vedou.
g) Elektrické nářadí, příslušenství, nástavce atd. používejte dle těchto pokynů. Zohledňujte přitom pracovní podmínky a vykonávanou činnost. Použití elektrického nářadí k jiným než určeným účelům může vést ke vzniku nebezpečných situací.
5. Servis
a) Nechte své elektrické nářadí opravovat pouze kvalifikovanými odborníky a používejte jen originální náhradní díly. Tím zajistíte, že zůstane zachována bezpečnost elektrického nářadí.
Bezpečnostní pokyny specifické pro ruční okružní pily
Řezání
a) NEBEZPEČÍ! Nedávejte ruce do oblasti řezání a nedotýkejte se pilového listu. Přidržujte druhou rukou přídavnou rukojeť nebo skřiň motoru. Když držíte pilu oběma rukama, nemůže dojít k jejich zranění pilovým listem.
b) Nesahejte pod obrobek. Ochranný kryt vás pod obrobkem nemůže chránit před pilovým listem.
c) Přizpůsobte hloubku řezu tloušťce obrobku. Pod obrobkem by mělo být vidět méně než celou výšku zubu.
d) Obrobek, který chcete řezat, nikdy nedržte v ruce ani přes nohu. Zajistěte stabilní upnutí obrobku. Je důležité, aby byl obrobek dobře upevněn, aby se minimalizovalo riziko tělesného kontaktu, sevření pilového listu nebo ztráty kontroly.
e) Při práci, u které by mohlo dojít ke kontaktu nářadí se skrytými vodiči nebo s vlastním síťovým kabelem, uchopte elektrické nářadí pouze za izolované plochy rukojeti. Kontaktem s vedením pod napětím je napětí přiváděno rovněž do kovových částí elektrického nářadí, což vede k zásahu elektrickým proudem.
f) Při podélném řezání používejte vždy doraz nebo rovné vedení hran. Zlepšuje to přesnost řezu a snižuje pravděpodobnost sevření pilového listu.
g) Používejte vždy pilové listy se správnou velikostí a odpovídajícím upínacím otvorem (např. ve tvaru hvězdy nebo kulatý). Pilové listy, které nejsou vhodné pro montážní součásti pily, běží excentricky, což vede ke ztrátě kontroly.
h) Nikdy nepoužívejte pro pilové listy poškozené nebo nesprávné podložky či šrouby. Podložky a šrouby pro pilové listy jsou speciálně zkonstruovány pro vaši pilu, pro optimální výkon a provozní bezpečnost.
Další bezpečnostní pokyny pro všechny pily
Zpětný ráz – příčiny a příslušné bezpečnostní pokyny
-Zpětný ráz je náhlá reakce následkem přiskřipnutého, sevřeného nebo nesprávně vyrovnaného pilového listu, což vede k nekontrolovanému zvednutí pily nahoru a vysunutí z obrobku ven směrem k obsluhující osobě;
-pokud se pilový list zasekl nebo uvázl v zavírající se řezné mezeře, je zablokován a síla motoru přístroj odhodí zpět směrem k obsluhující osobě;
- jestliže se pilový list vzpříčí v řezu nebo se nesprávně vyrovná, mohou se zuby zadní hrany pilového listu zaseknout do povrchu obrobku, čímž dojde k vysunutí pilového listu z řezné mezery a vyskočení pily zpět směrem k obsluhující osobě.
Zpětný ráz je důsledkem nesprávného nebo chybného použití pily. Vhodnými bezpečnostními opatřeními mu lze zabránit tak, jak je popsáno níže.
a) Pilu držte pevně oběma rukama a dejte paže do polohy, ve které můžete zachytit síly zpětného rázu. Zdržujte se vždy bočně od pilového listu, vaše tělo nikdy nesmí být s pilovým listem v jedné linii. V případě zpětného rázu může okružní pila poskočit zpět, avšak obsluhující osoba může tuto situaci vhodnými bezpečnostními opatřeními zvládnout.
b) Pokud se pilový list zasekne nebo přerušíte práci, pilu vypněte a držte ji v řezaném materiálu klidně, dokud se pilový list nezastaví. Nikdy se nepokoušejte vyjmout pilu z obrobku nebo ji táhnout zpět, dokud je pilový list ještě v pohybu, v opačném případě může dojít k zpětnému rázu. Zjistěte a odstraňte příčinu zaseknutí pilového listu.
c) Pokud chcete pilu, která se zasekla v obrobku, opět spustit, vycentrujte pilový list v řezné mezeře a zkontrolujte, zda zuby pily nejsou zaseknuty do řezaného materiálu. Pokud je pilový list sevřený, může se pohyby vysunout z řezaného materiálu a při opětovném spuštění pily způsobit zpětný ráz.
d) K minimalizaci zpětného rázu následkem sevřeného pilového listu podepřete velké desky. Velké desky se pod vlastní vahou mohou prohýbat. Desky se musí podepřít na obou stranách, jak v blízkosti řezné mezery, tak i na okraji.
e) Nepoužívejte tupé nebo poškozené pilové listy. Pilové listy s tupými nebo nesprávně vyrovnanými zuby způsobí vzhledem k příliš úzké řezné mezeře zvýšené tření, sevření pilového listu a zpětný ráz.
f) Před řezáním utáhněte nastavení hloubky řezu a úhlu řezu. Pokud se během řezání změní nastavení, může dojít k zaseknutí pilového listu a následně ke zpětnému rázu.
g) Bud'te obzvlášte opatrní při řezání do stávajících stěn nebo jiných neprůhledných míst. Vnořený pilový list se při říznutí do skrytých objektů může zablokovat a způsobit zpětný ráz.
Funkce ochranného krytu
a) Před každým použitím zkontrolujte, zda je spodní ochranný kryt řádně uzavřen. Pilu nepoužívejte, pokud se ochranný kryt volně nepohybuje a okamžitě se neuzavře. Ochranný kryt nikdy neupínejte ani nepřipevňujte v otevřené poloze. Spadne-li pila neúmyslně na zem, může se ochranný kryt ohnout. Ujistěte se, že se volně pohybuje a v žádném úhlu ani hloubce řezu se nedotýká pilového listu ani jiných částí.
b) Zkontrolujte funkci pružiny ochranného krytu. Nechte přístroj před použitím zkontrolovat, příp. opravit, pokud ochranný kryt a pružina nepracují správně. Poškozené díly, lepivé usazeniny nebo nahromaděné třísky mohou vést k opožďování ochranného krytu.
c) Zajistěte při "hlubokém ponorném řezu", který není prováděn v pravém úhlu, základní desku pily proti bočnímu posunutí. Boční posunutí může vést k sevření pilového listu a tím k zpětné- mu nárazu.
d) Nepokládejte pilu na stůl nebo na zem, aniž by byl pilový list zakryt ochranným krytem. Nechráněný dobíhající pilový list pohybuje pilou proti směru řezu a řeže vše, co mu stojí v cestě. Mějte přitom na vědomí dobu doběhu pily.
Doplňující instrukce:
■ Nepoužívejte brusné kotouče.
■ Používejte pouze pilové listy s průměrem podle označení na pile.
VÝSTRAHA! OHROŽENÍ ZDRAVÍ PRACHEM!
Při delším opracovávání dřeva a zejména materiálů, při jejichž obrábění vzniká zdraví škodlivý prach, připojte přístroj na vhodné externí zařizení pro odsávání prachu.
Noste ochranné rukavice!
Noste ochrannou masku proti prachu!
Noste ochranné brýle!
Používejte ochranu sluchu!
■ Zabraňte přehřátí hrotů zubů pilového listu.
■ Při řezání plastu zabraňte jeho roztavení.
VÝSTRAHA! TOXICKÉ VÝPARY!
Škodlivé / toxické prachy vznikající při obrábění představují zdravotní riziko pro obslužný personál i pro osoby zdržující se v blízkosti.
■ Materiál obsahující azbest se nesmí opracovávat. Azbest je rakovinotvorný.
Originální příslušenství / originální přídavná zařízení
Používejte výhradně příslušenství a přídavná zařízení, která jsou uvedena v návodu k použití. Používání jiných přídavných zařízení nebo jiného příslušenství, než je uvedeno v návodu k obsluze, pro vás může znamenat nebezpečí úrazu.
■ Smí se používat pouze originální vodicí lišty.
Všechny použité listy musí být v souladu s EN 847-1.
Uvedení do provozu
Montáž / výměna pilového listu
Před všemi pracemi na přístroji vytáhněte síťovou zástrčku ze zásuvky.
UPOZORNĚNÍ
Umístěte dnovou desku pro tento postup na okraj pevné podložky tak, aby se pilový list ^14 mohl snížit.
-
Stiskněte blokovací tlačitko 1a zatlačte motorovou jednotku 6lopředu.
-
Povolte stavěcí páku ^18 . Pusíte blokovací tlačítko ^1 Motorová jednotka zaskočí. Pohyb motorové jednotky je blokován směrem nahoru a dolů.
-
Upínací šroub / podložka ^14a se nyní nachází ve výřezu ^14b .
-
Stiskněte aretaci vřetena 19 a klíčem s vnitřním šestihranem 5 ovolte upínací šroub / podložku 14a.
-
Pilový liš14 sejměte.
UPOZORNĚNÍ

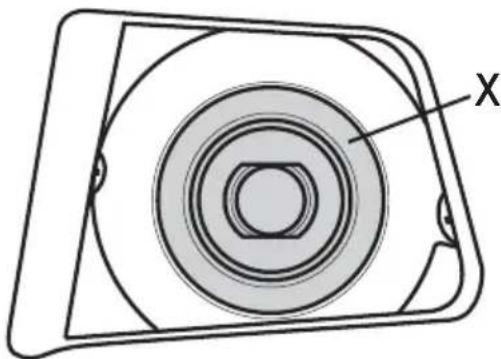

Dbejte na to, aby příruba X, namontovaná již ze závodu, při montáži a demontáži zůstala namontovaná (viz obr. A).
- Montáž pilového listu14 proved'te příslušným způsobem v opačném pořadí, jak je popsáno.
VÝSTRAHA!
▶ Směr otáčení pilového kotouče a stroje se musí shodovat.
Připojení odsávání třísek
♦ Nasuňte volitelně adaptér na výhoz třísek k odsávání prachu ⑦ na výhoz třísek ⑰
♦ Připojte schválené odsávání prachu a třísek.
Kontrola funkce ochranného krytu
UPOZORNĚNÍ
Umístěte dnovou desku pro tento postup na okraj pevné podložky tak, aby se pilový list 14 mohl snížit.
♦ Stiskněte blokovací tlačítko a snižte po-nornou pilu.
Zkontrolujte, zda pilový lisíklouže po ochranném krytu a zda se automaticky přesune zpět do výchozí polohy.
Obsluha
Zapnutí/vypnutí
Zapnutí:
Posuňte blokovací tlačítko 1 nahoru a podržte ho v této poloze.
Stiskněte vypínač 2. Po rozběhnutí stroje můžete blokovací tlačitko 1 pět pustit.
Vypnutí:
♦ Pustíte vypíná 2.
Nastavení hloubky řezu (hloubka ponoru)
♦ Povolte šroub přestavení hloubky řez ^12 a posuňte doraz až do požadované hloubky na stupnici hloubky řezu ^13
- bez vodicí lišty viz značku A.
-s vodicí lištou viz značku B.
♦ Utáhněte opět šroub přestavení hloubky řezu12.
UPOZORNĚNÍ
Přizpůsobte hloubku řezu tloušťce obrobku. Pod obrobkem by mělo být vidět méně než celou výšku zubu.
Nastavení úhlu řezu (úhel pokosu)
♦ Povolte obě regulační kolečka úhlu řez ^11 .
♦ Vytočte motor do požadovaného úhlu řezu.
♦ Regulační kolečk 1 opět pevně utáhněte.
UPOZORNĚNÍ
Pokud jste přestavili nastavení úhlu řezu 0° resp. 45°, můžete tyto opět nastavit šrouby jemného nastavení 8 a 8a.
Sledování linie řezu
♦ Na pilovacím stol 9 jsou vyražené značky 0° / 45° linii řezu 9a.
♦ Vyrovnejte prístroj podle nastaveného úhlu řezu na značkách linii řezu 0° resp. 45° 9a.
♦ Referenční body pro to jsou šikmé plochy.
Vodicí lištou 2můžete řezat přímé řezy.
♦ Pro připojení 2 vodicích lišt posuňte spojovací prvek 2 do drážky vodicích lišt. Utáhněte stavěcí šroubky se zářezem 2 přiloženým klíčem s vnitřním šestihranem.
Vodicí lišť21 mají ochranu proti roztríštění třísek (černá pryžová čelist). Ochrana proti roztríštění třísek se před prvním řezem musí přizpůsobit. Položte vodicí lištu na obrobek. Nastavte hloubku řezu na cca 10 mm. Zapněte ponornou pilu a vedťe ji rovnoměrně a lehkým posunem ve směru řezu.
Výstředníkové šrouby
Výstředníkové šrouby 10 sou určené k nastavení přesnosti lícování pilovacího stolu 9 vodicím lištám 21
♦ Utáhněte výstředníkové šrouby ^10 pro minimalizování vůle mezi ponornou pilou a vodicí lištou ^21
Řezání (bez vodicí lišty)
Pravoúhlé řezání
♦ Stroj držte oběma rukama za rukoje 3 a 15
♦ Zapněte přístroj tak, jak je popsáno v „Zapnutí a vypnutí“.
♦ Nasad'te přístroj přední částí pilovacího stol 9 na obrobek.
♦ Nakloňte motor dolů a řežte mírným tlakem dopředu - nikdy ne dozadu.
Pokosové řezy do 45°
♦ Nastavte úhel řezu tak, jak je popsáno.
♦ Stroj držte oběma rukama za rukoje 3 a 15
Zapněte přístroj tak, jak je popsáno v „Zapnutí a vypnutí“. Nasadťe přístroj přední částí pilovacího stolu 9 na obrobek.
♦ Nakloňte motor dolů a řežte mírným tlakem dopředu - nikdy ne dozadu.
Ponorné řezy
Zajistěte při "hlubokém ponorném řezu", který není prováděn v pravém úhlu, základní desku pily proti bočnímu posunutí. Boční posunutí může vést k sevření pilového listu a tím k zpětnému nárazu.
♦ Nastavte požadovanou hloubku ponoru tak, jak je popsáno výše.
♦ Nasad'te přístroj na obrobek.
Zabraňte zpětnému rázu a zadní hranu přiložte na jeden z dorazů, na které se odkazuje v kapi- tole „Ponorné řezání s vodicí lištou“.
♦ Zapněte přístroj tak, jak je popsáno v „Zapnutí a vypnutí“.
♦ Stroj držte oběma rukama za rukoje 3 a 15 a vytočte ho.
UPOZORNĚNÍ
Označení šířky řezu ^16 na boku ochranného krytu ukazuje přední a zadní bod řezu pilového listu 165 mm při maximální hloubce řezu. Toto platí jak pro ponorné řezy s vodicí lištou ^21 tak i pro ponorné řezy bez vodicí lišty ^21
Řezání (s vodicí lištou)
Pravoúhlé řezání s vodicí lištou
♦ Nasad'te vodicí lišt21 s prvky z mechovité pryže na obrobek.
♦ Nasad'te přístroj drážko 30 na vodicí lištu 21
♦ Nastavte úhel řezu tak, jak je popsáno.
♦ Stroj držte oběma rukama za rukoje 3 a 15 a vytočte ho.
Pokosové řezy do 45°
♦ Nasad'te vodicí lišt21 s prvky z mechovité pryže na obrobek.
♦ Nasad'te přístroj drážko 20 na vodicí lištu 21
♦ Nastavte úhel řezu a linii řezu tak, jak je popsáno.
♦ Stroj držte oběma rukama za rukoje 3 a 15
Zapněte přístroj tak, jak je popsáno v „Zapnutí a vypnutí“. Nasad’te přístroj přední částí pilovacího stolu 9 na obrobek.
♦ Nakloňte motor dolů a řežte mírným tlakem dopředu - nikdy ne dozadu.
Ponorné řezání s vodicí lištou
♦ Nasad'te vodicí lištu21 s prvky z mechovité pryže na Váš obrobek.
♦ Nasad'te přístroj drážko 20 na vodicí lištu 21
♦ Nastavte požadovanou hloubku ponoru tak, jak je popsáno výše.
♦ Přiložte zadní hranu (tak daleko jak je jen možné) na jeden z dorazů.
Zapněte přístroj tak, jak je popsáno v „Zapnutí a vypnutí“.
♦ Stroj držte oběma rukama za rukoje 3 a 15 a vytočte ho.
UPOZORNĚNÍ
Označení šířky řezu na boku ochranného krytu ukazuje přední a zadní bod řezu pilového listu 165 mm při maximální hloubce řezu. Toto platí jak pro ponorné řezy s vodicí lištou tak i pro ponorné řezy bez vodicí lišty
Další použití nejsou přípustná.
Čištění a údržba
VÍSTRAHA! NEBEZPEČÍ ZRANĚNÍ! Před jakoukoli prací na přístroji ho vypněte a vytáhněte síťovou zástrčku ze zásuvky.
■ Přístroj musí být vždy čistý, suchý a zbavený oleje a maziv.
■ K čištění povrchu používejte suchý hadřík.
UPOZORNĚNÍ
▶ Neuvedené náhradní díly (jako např. uhlíkové kartáče, spínače) můžete objednat přes náš Callcenter.
Likvidace
se skládá z ekologických materiálů, které lze zlikvidovat v komunálních sběrných dvorech.
hazujte elektrické nářadí do domovního odpadu!
V souladu s evropskou směrnicí č. 2012/19/EU musí být opotřebovaná elektrická nářadí shroma-žd'ována odděleně a odevzdána k ekologické recyklaci.
Záruka společnosti Kompernass Handels GmbH
Vážená zákaznice, vážený zákazníku,
na tento přístroj získáváte záruku v trvání 3 let od data zakoupení. V případě závad tohoto výrobku máte zákonná práva vůči prodejci výrobku. Tato zákonná práva nejsou omezena naší níže uvedenou zárukou.
Záruční podmínky
Záruční doba začíná plynout dnem nákupu. Dobře uschovejte originál pokladního lístku. Tento doklad je potřebný jako důkaz o koupi.
Pokud do tří let od data zakoupení tohoto výrobku dojde k vadě materiálu nebo vý robní závadě, pak Vám podle našeho uvážení výrobek zdarma opravíme nebo vyměníme. Předpokladem této záruky je, že bude během tříleté lhůty předložen vadný přístroj a doklad o koupi (pokladní lístek) a stručně se popíše v čem závada spočívá a kdy se vyskytla.
Vztahuje-li se na závadu naše záruka, obdržíte zpět bud' opravený nebo nový produkt. Opravou nebo výměnou výrobku nezačne plynout nová záruční doba.
Záruční doba a zákonné nároky vyplývající ze závad
Záručním plněním se záruční doba neprodlužuje. To platí i pro vyměněné a opravené součásti. Poškození nebo vady vyskytující se případně již při nákupu se musí oznámit ihned po vybalení. Po uplynutí záruční doby podléhají veškeré opravy zpoplatnění.
Rozsah záruky
Přístroj byl vyroben pečlivě podle přísných směrnic kvality a před expedicí byl svědomitě vyzkoušen.
Záruka se vztahuje na materiálové nebo výrobní vady. Tato záruka se nevztahuje na součásti produktu, které jsou vystaveny normálnímu opotřebení, a proto je lze považovat za opotřebovatelné díly nebo za poškození křehkých součástí jako jsou např. spínače, akumulátory, formy na pečení nebo části, které jsou vyrobeny ze skla.
Tato záruka zaniká, pokud je výrobek poškozen, nebyl řádně používán nebo udržován. Pro zajištění správného používání výrobku se musí přesně dodržovat všechny pokyny uvedené v návodu k obsluze. Účelům použití a úkonům, které se v návodu k obsluze nedoporučují nebo se před nimi varuje, je třeba se bezpodmínečně vyhnout.
Výrobek je určen pouze pro soukromé účely a ne pro komerční použití. Při nesprávném a neodborném používání, při použití násilí a při zásazích, které nebyly provedeny našimi autorizovanými servisními provozovnami, záruční nároky zanikají.
Vyřízení v případě záruky
Pro zajištění rychlého Vaší žádosti postupujte podle následujících pokynů:
■ Pro všechny dotazy mějte připraven pokladní lístek a číslo výrobku (např. IAN 12345) jako doklad o koupi.
Číslo výrobku naleznete na typovém štítku, rytině, na titulní straně svého návodu (vlevo dole) nebo jako nálepku na zadní nebo spodní straně.
■ Pokud by se měly vyskytovat funkční vady nebo jiné závady, kontaktujte nejprve níže uvedené servisní oddělení telefonicky nebo e-mailem.
Výrobek, zaevidovaný jako vadný výrobek pak můžete při přiložení dokladu o nákupu (pokladní lístek) a při uvedení, v čem spočívá vada a kdy k ní došlo, poslat výrobek pro Vás bez poštovného na adresu, kterou Vám oznámí servis.
Na webových stránkách www.lidl-service.com si můžete stáhnout tyto a mnoho dalších příruček, videí o výrobku a software.
Servis
⚠️ VÝSTRAHA!
▶ Nechte přístroje opravit v servisní dílně nebo odborným elektrikářem a pouze za použití originálních náhradních dílů. Tak zůstane zachována bezpečnost přístroje.
Výměnu zástrčky nebo síťového kabelu svěřte vždy výrobci přístroje nebo jeho zákaznickému servisu. Tak zůstane zachována bezpečnost přístroje.
CZ Servis Česko
Tel.: 800143873
E-Mail: kompernass@lidl.cz
IAN 290795
Dovozce
Dbejte prosím na to, že následující adresa není adresou servisu. Kontaktujte nejprve uvedený servis.
Překlad originálu prohlášení o shodě
My, KOMPERNASS HANDELS GMBH, osoba odpovědná za dokumentaci: pan Semi Uguzlu, BURGSTR. 21, DE - 44867 BOCHUM, NĚMECKO, prohlašujeme, že tento výrobek je ve shodě s následujícími normami, normativními dokumenty a směrnicemi ES:
Směrnice o strojních zařízeních (2006/42/EC)
Směrnice o elektromagnetické kompatibilitě (2014/30/EU)
Směrnice o omezení používání nebezpečných látek (RoHS)
(2011/65/EU)*
* Výhradní odpovědnost za vystavení tohoto prohlášení o shodě nese výrobce. Výše popsaný předmět prohlášení je v souladu s předpisy směrnice č. 2011/65/EU Evropského parlamentu a Rady ze dne 8. června 2011 o omezení používání určitých nebezpečných látek v elektrických a elektronických zařízeních.
Aplikované harmonizované normy:
EN 60745-1: 2009+A11
EN 60745-2-5: 2010
EN ISO 12100: 2010
EN 55014-1: 2006+A1+A2
EN 55014-2: 2015
EN 61000-3-2: 2014
EN 61000-3-3: 2013
Typ / označení zařízení:
Ponorná pila PTSS 1200 B1
Sériové číslo: IAN 290795
Bochum, 26.10.2017
Semi Uguzlu
- manažer kvality -
Technické změny ve smyslu dalšího vývoje jsou vyhrazeny.
Índice
Introducción 62
Uso previsto 62
Equipamiento 62
