BEDIENUNGSANLEITUNG PTSS 1200 B1 PARKSIDE

4. Verwendung und Behandlung des Elektrowerkzeugs .............................. 4

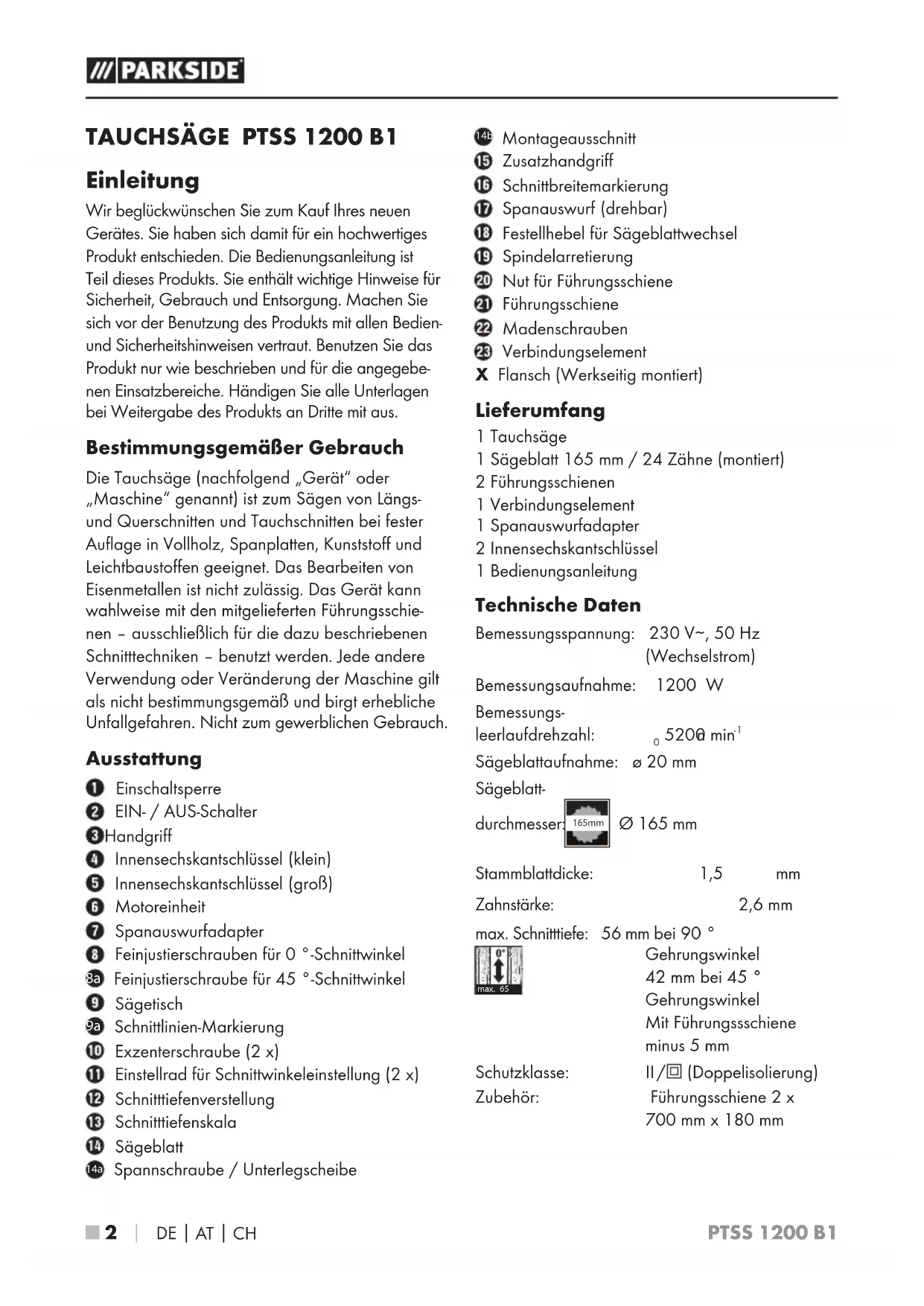

Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebe- nen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus. Bestimmungsgemäßer Gebrauch Die Tauchsäge (nachfolgend „Gerät“ oder „Maschine“ genannt) ist zum Sägen von Längs- und Querschnitten und Tauchschnitten bei fester Auflage in Vollholz, Spanplatten, Kunststoff und Leichtbaustoffen geeignet. Das Bearbeiten von Eisenmetallen ist nicht zulässig. Das Gerät kann wahlweise mit den mitgelieferten Führungsschie- nen – ausschließlich für die dazu beschriebenen Schnitttechniken – benutzt werden. Jede andere Verwendung oder Veränderung der Maschine gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Nicht zum gewerblichen Gebrauch. Ausstattung Einschaltsperre EIN- / AUS-Schalter Handgriff Innensechskantschlüssel (klein) Innensechskantschlüssel (groß) Motoreinheit Spanauswurfadapter Feinjustierschrauben für 0 °-Schnittwinkel

Feinjustierschraube für 45 °-Schnittwinkel Sägetisch

Schnittlinien-Markierung Exzenterschraube (2 x) Einstellrad für Schnittwinkeleinstellung (2 x) Schnitttiefenverstellung Schnitttiefenskala Sägeblatt 14a Spannschraube / Unterlegscheibe 14b Montageausschnitt Zusatzhandgriff Schnittbreitemarkierung Spanauswurf (drehbar) Festellhebel für Sägeblattwechsel Spindelarretierung Nut für Führungsschiene Führungsschiene Madenschrauben Verbindungselement X Flansch (Werkseitig montiert) Lieferumfang 1 Tauchsäge 1 Sägeblatt 165 mm / 24 Zähne (montiert) 2 Führungsschienen 1 Verbindungselement 1 Spanauswurfadapter 2 Innensechskantschlüssel 1 Bedienungsanleitung Technische Daten Bemessungsspannung: 230 V∼, 50 Hz (Wechselstrom) Bemessungsaufnahme: 1200 W Bemessungs- leerlaufdrehzahl: n

Sägeblattaufnahme: ø 20 mm Sägeblatt- durchmesser: 165mm Ø 165 mm Stammblattdicke: 1,5 mm Zahnstärke: 2,6 mm max. Schnitttiefe: 56 mm bei 90 ° Gehrungswinkel 42 mm bei 45 ° Gehrungswinkel Mit Führungssschiene minus 5 mm Schutzklasse: II / (Doppelisolierung) Zubehör: Führungsschiene 2 x 700 mm x 180 mm max. 65 mmPTSS 1200 B1

 3 ■ Geräuschemissionswert: Messwert für Geräusch ermittelt entsprechend EN 60745. Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise: Schalldruckpegel: L

= 91,23 dB (A) Unsicherheit: K

= 3 dB Schallleistungspegel: L

= 102,23 dB (A) Unsicherheit: K

= 3 dB Gehörschutz tragen! Schwingungsgesamtwert: Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745: Sägen von Holz: Hauptgriff a h,W = 4,202 m/s

Unsicherheit K = 1,5 m/s

HINWEIS ► Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren ge- messen worden und kann für den Gerätever- gleich verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Ausset- zung verwendet werden. WARNUNG! ► Der Schwingungspegel wird sich entspre- chend dem Einsatz des Elektrowerkzeugs verändern und kann in manchen Fällen über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwingungsbelastung könnte unterschätzt werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet wird. Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verrin- gerung der Vibrationsbelastung sind das Tra- gen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeits- zeit. Dabei sind alle Anteile des Betriebszyk- lus zu berücksichtigen (beispielweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschal- tet ist, aber ohne Belastung läuft). Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG! ► Lesen Sie alle Sicherheitshinweise und Anwei- sungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkube- triebene Elektrowerkzeuge (ohne Netzkabel).

1. Arbeitsplatz-Sicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutz- geerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elekt- rogerät erhöht das Risiko eines elektrischen Schlages.PTSS 1200 B1 ■ 4 

d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlänge- rungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages. f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, ver- wenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters ver- mindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie stets aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie krank oder müde oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerk- zeuges kann zu ernsthaften Verletzungen führen. b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen. c) Vermeiden Sie eine unbeabsichtigte Inbetrieb- nahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und / oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät bereits eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schrau- benschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen. e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch kön- nen Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. g) Wenn Staubabsaug- und -auffangeinrichtun- gen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

4. Verwendung und Behandlung des

Elektrowerkzeugs a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektro- werkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Steckdose und / oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörtei- le wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsich- tigten Start des Elektrowerkzeuges. d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektro- werkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigtePTSS 1200 B1

 5 ■ Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

a) Lassen Sie Ihr Elektrowerkzeug nur von quali- fiziertem Fachpersonal und nur mit Original- Ersatzteilen reparieren. Damit wird sicherge- stellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt. Gerätespezifische Sicherheitshinweise für alle Sägen Sägeverfahren a) GEFAHR! Kommen Sie mit Ihren Händen nicht in den Sägebereich und an das Sägeblatt. Halten Sie mit Ihrer zweiten Hand den Zusatzgriff oder das Motorgehäuse. Wenn beide Hände die Säge halten, können diese vom Sägeblatt nicht verletzt werden. b) Greifen Sie nicht unter das Werkstück. Die Schutzhaube kann Sie unter dem Werkstück nicht vor dem Sägeblatt schützen. c) Passen Sie die Schnitttiefe an die Dicke des Werkstücks an. Es sollte weniger als eine volle Zahnhöhe unter dem Werkstück sichtbar sein. d) Halten Sie das zu sägende Werkstück niemals in der Hand oder über dem Bein fest. Sichern Sie das Werkstück an einer stabilen Aufnahme. Es ist wichtig, das Werkstück gut zu befestigen, um die Gefahr von Körperkontakt, Klemmen des Sägeblattes oder Verlust der Kontrolle zu minimieren. e) Fassen Sie das Elektrowerkzeug nur an den isolierten Griffflächen an, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Kontakt mit einer spannungsführenden Leitung setzt auch die Me- tallteile des Elektrowerkzeugs unter Spannung und führt zu einem elektrischen Schlag. f) Verwenden Sie beim Längsschneiden immer einen Anschlag oder eine gerade Kantenführung. Dies verbessert die Schnittgenauigkeit und verringert die Möglichkeit, dass das Sägeblatt klemmt. g) Verwenden Sie immer Sägeblätter in der richtigen Größe und mit passender Aufnah- mebohrung (z.B. sternförmig oder rund). Sägeblätter, die nicht zu den Montageteilen der Säge passen, laufen unrund und führen zum Verlust der Kontrolle. h) Verwenden Sie niemals beschädigte oder falsche Sägeblatt-Unterlegscheiben oder -schrauben. Die Sägeblatt-Unterlegscheiben und -schrauben wurden speziell für Ihre Säge konstru- iert, für optimale Leistung und Betriebssicherheit. Weitere Sicherheitshinweise für alle Sägen Rückschlag – Ursachen und entsprechende Sicherheitshinweise – Ein Rückschlag ist die plötzliche Reaktion infolge eines hakenden, klemmenden oder falsch ausgerichteten Sägeblattes, die dazu führt, dass eine unkontrollierte Säge abhebt und sich aus dem Werkstück heraus in Richtung der Bedienperson bewegt; – wenn sich das Sägeblatt in dem sich schlie- ßenden Sägespalt verhakt oder verklemmt, blockiert es, und die Motorkraft schlägt das Gerät in Richtung der Bedienperson zurück; – wird das Sägeblatt im Sägeschnitt verdreht oder falsch ausgerichtet, können sich die Zähne der hinteren Sägeblattkante in der Oberfläche des Werkstücks verhaken, wodurch sich das Sägeblatt aus dem Sägespalt herausbewegt und die Säge in Richtung der Bedienperson zurückspringt. Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs der Säge. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden.PTSS 1200 B1 ■ 6 

a) Halten Sie die Säge mit beiden Händen fest und bringen Sie Ihre Arme in eine Stellung, in der Sie die Rückschlagkräfte abfangen können. Halten Sie sich immer seitlich des Sägeblattes, nie das Sägeblatt in eine Linie mit Ihrem Körper bringen. Bei einem Rück- schlag kann die Kreissäge rückwärts springen, jedoch kann die Bedienperson durch geeignete Vorsichtsmaßnahmen die Rückschlagkräfte beherrschen. b) Falls das Sägeblatt verklemmt oder Sie die Arbeit unterbrechen, schalten Sie die Säge aus und halten Sie sie im Werkstoff ruhig, bis das Sägeblatt zum Stillstand gekommen ist. Versuchen Sie nie, die Säge aus dem Werkstück zu entfernen oder sie rückwärts zu ziehen, solange das Sägeblatt sich bewegt, sonst kann ein Rückschlag erfolgen. Ermitteln und beheben Sie die Ursache für das Verklem- men des Sägeblattes. c) Wenn Sie eine Säge, die im Werkstück steckt, wieder starten wollen, zentrieren Sie das Sägeblatt im Sägespalt und überprüfen Sie, ob die Sägezähne nicht im Werkstück verhakt sind. Klemmt das Sägeblatt, kann es sich aus dem Werkstück heraus bewegen oder einen Rückschlag verursachen, wenn die Säge erneut gestartet wird. d) Stützen Sie große Platten ab, um das Risiko eines Rückschlags durch ein klemmendes Sä- geblatt zu vermindern. Große Platten können sich unter ihrem Eigengewicht durchbiegen. Platten müssen auf beiden Seiten abgestützt werden, sowohl in der Nähe des Sägespalts als auch an der Kante. e) Verwenden Sie keine stumpfen oder beschä- digten Sägeblätter. Sägeblätter mit stumpfen oder falsch ausgerichteten Zähnen verursachen durch einen zu engen Sägespalt eine erhöhte Reibung, Klemmen des Sägeblattes und Rück- schlag. f) Ziehen Sie vor dem Sägen die Schnitt-Tiefen- und Schnitt-Winkeleinstellungen fest. Wenn sich während des Sägens die Einstellungen verändern, kann sich das Sägeblatt verklemmen und ein Rückschlag auftreten. g) Seien Sie besonders vorsichtig beim Sägen in bestehende Wände oder andere nicht einsehbare Bereiche. Das eintauchende Säge- blatt kann beim Sägen in verborgene Objekte blockieren und einen Rückschlag verursachen. Funktion der Schutzhaube a) Überprüfen Sie vor jeder Benutzung, ob die Schutzhaube einwandfrei schließt. Verwenden Sie die Säge nicht, wenn die Schutzhaube nicht frei beweglich ist und sich nicht sofort schließt. Klemmen oder binden Sie die Schutzhaube niemals fest; dadurch wäre das Sägeblatt ungeschützt. Sollte die Säge unbeabsichtigt zu Boden fallen, kann die Schutzhaube verbogen werden. Stellen Sie sicher, dass sie sich frei bewegt und bei allen Schnitt-Winkeln und -Tiefen weder Sägeblatt noch andere Teile berührt. b) Überprüfen Sie die Funktion der Feder für die Schutzhaube. Lassen Sie die Säge vor dem Gebrauch warten, wenn Schutzhaube und Feder nicht einwandfrei arbeiten. Beschädigte Teile, klebrige Ablagerungen oder Anhäu- fungen von Spänen lassen die Schutzhaube verzögert arbeiten. c) Sichern Sie beim „Tauchschnitt“; der nicht rechtwinklig ausgeführt wird, die Grundplatte der Säge gegen seitliches Verschieben. Ein seitliches Verschieben kann zum Klemmen des Sägeblattes und damit zum Rückschlag führen. d) Legen Sie die Säge nicht auf der Werkbank oder dem Boden ab, ohne dass die Schutz- haube das Sägeblatt bedeckt. Ein ungeschütz- tes, nachlaufendes Sägeblatt bewegt die Säge entgegen der Schnittrichtung und sägt, was ihm im Weg ist. Beachten Sie dabei die Nachlauf- zeit der Säge. Ergänzende Anweisungen: ■ Verwenden Sie keine Schleifscheiben. ■ Verwenden Sie nur Sägeblätter mit Durchmes- sern entsprechend den Aufschriften auf der Säge.PTSS 1200 B1

WARNUNG! GEFÄHRDUNG DURCH

STAUB! ► Schließen Sie bei längerem Bearbeiten von Holz und insbesondere wenn Materialien bearbeitet werden, bei denen gesundheitsge- fährdende Stäube entstehen, das Gerät an eine geeignete externe Staubabsaugvorrich- tung an. Schutzhandschuhe tragen! Staubschutzmaske tragen! Schutzbrille tragen! Gehörschutz tragen! ■ Vermeiden Sie ein Überhitzen der Sägezahn- spitzen. ■ Vermeiden Sie beim Sägen von Kunststoff ein Schmelzen des Kunststoffs. WARNUNG! GIFTIGE DÄMPFE! ► Die durch die Bearbeitung entstehenden schädlichen / giftigen Stäube stellen eine Gesundheitsgefährdung für die Bedienperson oder in der Nähe befindliche Personen dar. ■ Asbesthaltiges Material darf nicht bearbeitet werden. Asbest gilt als krebserregend. Originalzubehör / -zusatzgeräte ■ Benutzen Sie nur Zubehör und Zusatzgeräte, die in der Gebrauchsanweisung angegeben sind. Der Gebrauch anderer als in der Bedie- nungsanleitung empfohlener Einsatzwerkzeuge oder anderen Zubehörs kann eine Verletzungs- gefahr für Sie bedeuten. ■ Es dürfen nur die Original-Führungsschienen verwendet werden. ■ Alle verwendeten Blätter müssen der EN 847-1 entsprechen. Vor der Inbetriebnahme Sägeblatt montieren / wechseln Ziehen Sie vor allen Arbeiten am Gerät den Netz- stecker aus der Steckdose. HINWEIS ► Positionieren Sie die Bodenplatte für diesen Vorgang am Rande einer festen Auflage, sodass das Sägeblatt abgesenkt werden kann.

1. Betätigen Sie die Einschaltsperre und drü-

cken Sie die Motoreinheit etwas nach vorne.

2. Öffnen Sie den Feststellhebel

. Lassen Sie die Einschaltsperre los. Die Bewegung der Motor- einheit wird nach oben und unten blockiert.

3. Die Spannschraube / Unterlegscheibe

14a befindet sich nun im Ausschnitt 14b

4. Drücken Sie die Spindelarretierung

und öffnen Sie mit dem Innensechskantschlüssel die Spannschraube / Unterlegscheibe 14a

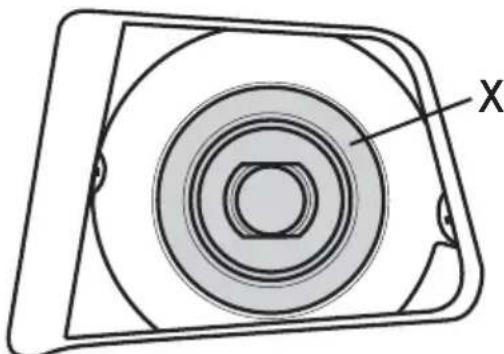

abnehmen. HINWEIS ► Achten Sie darauf, dass der Werkseitig montierte Flansch X beim Ein- und Ausbau montiert bleibt (siehe Abb A). Abb. A

6. Einbau des Sägeblattes entsprechend in umge-

kehrter Reihenfolge wie beschrieben vornehmen. WARNUNG! ► Drehrichtung von Sägeblatt und Maschine müssen übereinstimmen. XPTSS 1200 B1 ■ 8 

Spanabsaugung anschließen ♦ Stecken Sie wahlweise den Spanauswurfadapter zur Staubabsaugung auf den Spanauswurf . ♦ Schließen Sie eine zugelassene Staub- und Spanabsaugung an. Funktion der Schutzhaube prüfen HINWEIS ► Positionieren Sie die Bodenplatte für diesen Vorgang am Rande einer festen Auflage, sodass das Sägeblatt abgesenkt werden kann. ♦ Betätigen Sie die Einschaltsperre und senken Sie die Tauchsäge ab. ♦ Prüfen Sie, ob das Sägeblatt an der Schutz- haube schleift und ob es sich selbstständig wieder in die Ausgangsposition bewegt. Inbetriebnahme Ein- / ausschalten Einschalten: ♦ Schieben Sie die Einschaltsperre nach oben und halten diese in Position. ♦ Betätigen Sie den EIN- / AUS-Schalter

Nachdem die Maschine angelaufen ist, können Sie die Einschaltsperre wieder loslassen. Ausschalten: ♦ Lassen Sie den EIN- / AUS-Schalter los. Schnitt-Tiefe einstellen (Tauchtiefe) ♦ Lösen Sie die Schraube der Schnitttiefenverstel- lung und schieben Sie den Anschlag bis zur gewünschten Schnitttiefe an der Schnitttiefen- skala : – ohne Führungsschiene siehe Markierung A. – mit Führungsschiene siehe Markierung B. ♦ Ziehen Sie die Schraube der Schnitttiefenverstel- lung wieder fest. HINWEIS ► Passen Sie die Schnitttiefe an die Dicke des Werkstücks an. Es sollte weniger als eine volle Zahnhöhe unter dem Werkstück sichtbar sein. Schnitt-Winkel einstellen (Gehrungswinkel) ♦ Lösen Sie die beiden Einstellräder für den Schnittwinkel

♦ Schwenken Sie den Motor in den gewünschten Schnittwinkel. ♦ Ziehen Sie die Einstellräder wieder fest. HINWEIS ► Sollte sich die Schnittwinkeleinstellung für 0 ° bzw. 45 ° verstellt haben, können Sie diese mit den Feinjustierschrauben und

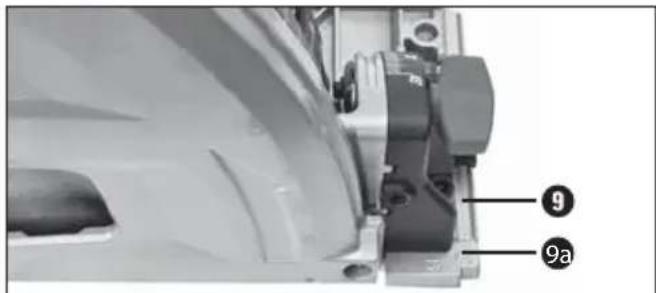

wieder nachjustieren. Schnittlinie beachten ♦ Auf dem Sägetisch sind 0 ° / 45 °Schnittli- nien-Markierungen

eingeprägt. ♦ Richten Sie das Gerät entsprechend des ein- gestellten Schnittwinkels an der 0 ° bzw. 45 ° Schnittlinien-Markierungen

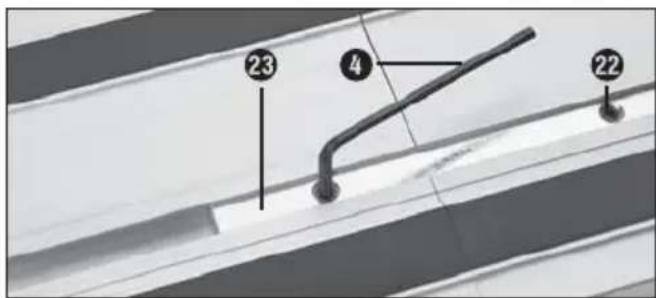

aus. ♦ Bezugspunkte hierzu sind die Schrägflächen. Führungsschiene verbinden Mit der Führungsschiene können Sie gerade Schnitte durchführen. ♦ Um 2 Führungsschienen zu verbinden, schieben Sie das Verbindungselement in die Nut der Führungsschienen. Ziehen Sie die Maden- schrauben mit beigelegtem Innensechskant- schlüssel fest. 9aPTSS 1200 B1

 9 ■ HINWEIS ► Führungsschienen besitzen einen Spanreißschutz (schwarze Gummilippe). Der Spanreißschutz muss vor dem ersten Schnitt angepasst werden. Legen Sie die Führungs- schiene auf ein Werkstück. Stellen Sie eine Schnitttiefe von ca. 10 mm ein. Schalten Sie die Tauchsäge ein und führen Sie diese gleichmäßig und mit leichtem Schub in Schnittrichtung. Exzenterschrauben Die Exzenterschrauben sind zur Einstellung der Passgenauigkeit des Sägetisches an die Führungsschiene vorgesehen. ♦ Ziehen Sie die Exzenterschrauben an, um das Spiel zwischen Tauchsäge und Führungs- schiene zu minimieren. Sägen (ohne Führungsschiene) Rechtwinkeliges Sägen ♦ Halten Sie die Maschine mit beiden Händen an den Griffen und fest. ♦ Gerät – wie unter „Ein- und ausschalten“ beschrieben – einschalten. ♦ Setzen Sie das Gerät mit dem vorderen Teil des Sägetisches auf das Werkstück. ♦ Schwenken Sie den Motor nach unten und sägen Sie mit mäßigem Druck nach vorne – niemals nach hinten. Gehrungsschnitte bis 45 ° ♦ Stellen Sie den Schnittwinkel wie beschrieben ein. ♦ Halten Sie die Maschine mit beiden Händen an den Griffen und fest. ♦ Gerät – wie unter „Ein- und ausschalten“ be- schrieben – einschalten. Setzen Sie das Gerät mit dem vorderen Teil des Sägetisches auf das Werkstück. ♦ Schwenken Sie den Motor nach unten und sägen Sie mit mäßigem Druck nach vorne – niemals nach hinten. Tauchschnitte ♦ Sichern Sie beim „Tauchschnitt“, der nicht rechtwinklig ausgeführt wird, die Grundplatte der Säge gegen seitliches Verschieben. Ein seitliches Verschieben kann zum Klemmen des Sägeblattes und damit zum Rückschlag führen. ♦ Stellen Sie die gewünschte Tauchtiefe wie oben beschrieben ein. ♦ Setzen Sie das Gerät auf das Werkstück. ♦ Vermeiden Sie einen Rückschlag und legen Sie die hintere Kante an einen Anschlag an. (Auf die im Kapitel „Tauchsägen mit Führungs- schiene“ verwiesen wird). ♦ Gerät – wie unter „Ein- und ausschalten“ beschrieben – einschalten. ♦ Halten Sie die Maschine mit beiden Händen an den Griffen und fest und schwenken Sie sie. HINWEIS ► Die Schnittbreitemarkierung an der Seite der Schutzhaube zeigt den vorderen und hinteren Schnittpunkt eines 165 mm-Sägeblat- tes, bei maximaler Schnitttiefe. Dies gilt sowohl für Tauchschnitte mit Führungsschiene als auch für Tauchschnitte ohne Führungs- schiene . Sägen (mit Führungsschiene) Rechtwinkeliges Sägen mit Führungsschiene ♦ Setzen Sie die Führungsschiene mit den Moosgummielementen auf das Werkstück. ♦ Setzen Sie das Gerät mit der Nut auf die Führungsschiene . ♦ Gerät – wie unter „Ein- und ausschalten“ beschrieben – einschalten. ♦ Halten Sie die Maschine mit beiden Händen an den Griffen und fest und schwenken Sie sie. Gehrungsschnitte bis 45 ° ♦ Setzen Sie die Führungsschiene mit den Moosgummielementen auf das Werkstück. ♦ Setzen Sie das Gerät mit der Nut auf die Führungsschiene .PTSS 1200 B1 ■ 10 

♦ Stellen Sie den Schnittwinkel wie beschrieben ein. ♦ Halten Sie die Maschine mit beiden Händen an den Griffen und fest. ♦ Gerät – wie unter „Ein- und ausschalten“ be- schrieben – einschalten. Setzen Sie das Gerät mit dem vorderen Teil des Sägetisches auf das Werkstück. ♦ Schwenken Sie den Motor nach unten und sägen Sie mit mäßigem Druck nach vorne – niemals nach hinten. Tauchsägen mit Führungsschiene ♦ Setzen Sie die Führungsschiene mit den Moosgummielementen auf ihr Werkstück. ♦ Setzen Sie das Gerät mit der Nut auf die Führungsschiene . ♦ Stellen Sie die gewünschte Tauchtiefe wie oben beschrieben ein. ♦ Legen Sie die hintere Kante (soweit wie mög- lich) an einen Anschlag an. ♦ Gerät – wie unter „Ein- und ausschalten“ beschrieben – einschalten. ♦ Halten Sie die Maschine mit beiden Händen an den Griffen und fest und schwenken Sie sie. HINWEIS ► Die Schnittbreitemarkierung an der Seite der Schutzhaube zeigt den vorderen und hinteren Schnittpunkt eines 165 mm-Sägeblat- tes, bei maximaler Schnitttiefe. Dies gilt sowohl für Tauchschnitte mit Führungsschiene als auch für Tauchschnitte ohne Führungs- schiene . Weitere Anwendungen sind nicht zulässig. Reinigung und Wartung WARNUNG! VERLETZUNGSGEFAHR! Schalten Sie vor allen Arbeiten am Gerät das Gerät aus und ziehen Sie den Netzstecker. ■ Das Gerät muss stets sauber, trocken und frei von Öl oder Schmierfetten sein. ■ Verwenden Sie zum Reinigen des Gehäuses ein trockenes Tuch. HINWEIS ► Nicht aufgeführte Ersatzteile (wie z.B. Kohlebürsten, Schalter) können Sie über unsere Callcenter bestellen. Entsorgung Die Verpackung besteht aus umweltfreund- lichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederver- wertung zugeführt werden. Garantie der Kompernaß Handels GmbH Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.PTSS 1200 B1

 11 ■ Garantiebedingungen Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfeh- ler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum. Garantiezeit und gesetzliche Mängelansprüche Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhan- dene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig. Garantieumfang Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Auslieferung gewis- senhaft geprüft. Die Garantieleistung gilt für Material- oder Fabrika- tionsfehler. Diese Garantie erstreckt sich nicht auf Produktteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen wer- den können oder für Beschädigungen an zerbrech- lichen Teilen, z. B. Schalter, Akkus, Backformen oder Teile die aus Glas gefertigt sind. Diese Garantie verfällt, wenn das Produkt beschä- digt, nicht sachgemäß benutzt oder gewartet wur- de. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungs- zwecke und Handlungen, von denen in der Bedie- nungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Produkt ist nur für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Abwicklung im Garantiefall Um eine schnelle Bearbeitung ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen: ■ Bitte halten Sie für alle Anfragen den Kassen- bon und die Artikelnummer (z. B. IAN 12345) als Nachweis für den Kauf bereit. ■ Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur, auf dem Titelblatt ihrer Anleitung (unten links) oder als Aufkleber auf der Rück- oder Unterseite. ■ Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfol- gend benannte Serviceabteilung telefonisch oder per E-Mail. ■ Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. HINWEIS ► Bei Parkside und Florabest Werkzeugen senden Sie bitte ausschließlich den defekten Artikel ohne Zubehör (z. B. Akku, Aufbewah- rungskoffer, Montagewerkzeuge, etc) ein. Auf www.lidl-service.com können Sie diese und viele weitere Handbücher, Produktvideos und Software herunterla- den.PTSS 1200 B1 ■ 12 

Service WARNUNG! ► Lassen Sie Ihre Geräte von der Servicestelle oder einer Elektrofachkraft und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. ► Lassen Sie den Austausch des Steckers oder der Netzleitung immer vom Hersteller des Gerätes oder seinem Kundendienst ausführen. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. Service Deutschland Tel.: 0800 5435 111 (Kostenfrei aus dem dt. Festnetz/Mobilfunknetz) E-Mail: kompernass@lidl.de Service Österreich Tel.: 0820 201 222 (0,15 EUR/Min.) E-Mail: kompernass@lidl.at Service Schweiz Tel.: 0842 665566 (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: kompernass@lidl.ch IAN 290795 Importeur Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst die benannte Servicestelle.

GERMANY www.kompernass.com Original- Konformitätserklärung Wir, KOMPERNASS HANDELS GMBH, Dokumenten- verantwortlicher: Herr Semi Uguzlu, BURGSTR. 21, DE - 44867 BOCHUM, DEUTSCHLAND, erklären hiermit, dass dieses Produkt mit den folgenden Nor- men, normativen Dokumenten und EG-Richtlinien übereinstimmt: Maschinenrichtlinie (2006 / 42 / EG) Elektromagnetische Verträglichkeit (2014 / 30 / EU) RoHS Richtlinie (2011 / 65 / EU)*

• Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäi- schen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Angewandte harmonisierte Normen: EN 60745-1: 2009+A11 EN 60745-2-5: 2010 EN ISO 12100: 2010 EN 55014-1: 2006+A1+A2 EN 55014-2: 2015 EN 61000-3-2: 2014 EN 61000-3-3: 2013 Typ / Gerätebezeichnung: Tauchsäge PTSS 1200 B1 Herstellungsjahr: 10 - 2017 Seriennummer: IAN 290795 Bochum, 26.10.2017 Semi Uguzlu - Qualitätsmanager - Technische Änderungen im Sinne der Weiterent- wicklung sind vorbehalten.PTSS 1200 B1
