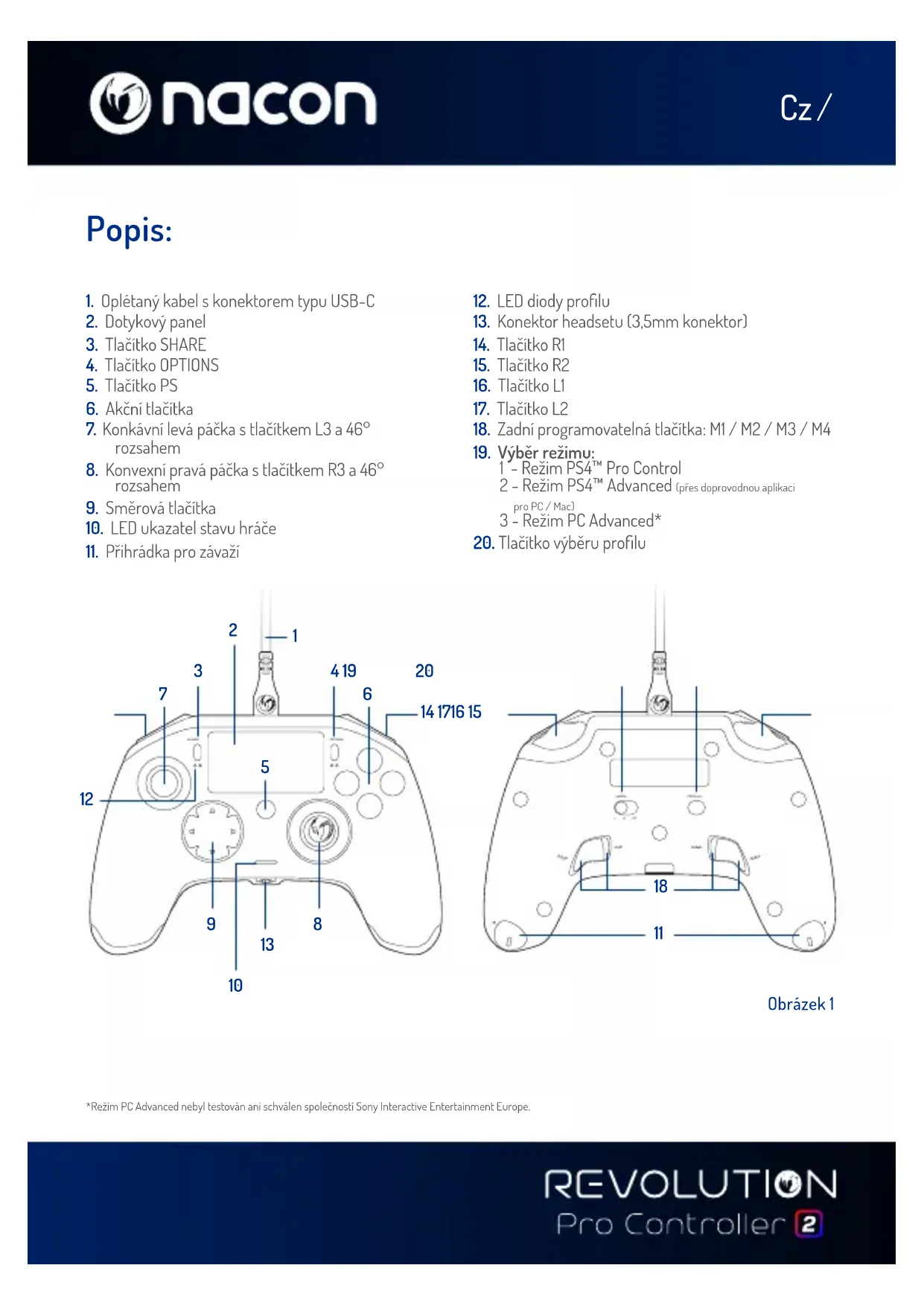

NÁVOD K OBSLUZE Revolution Pro 2 Nacon

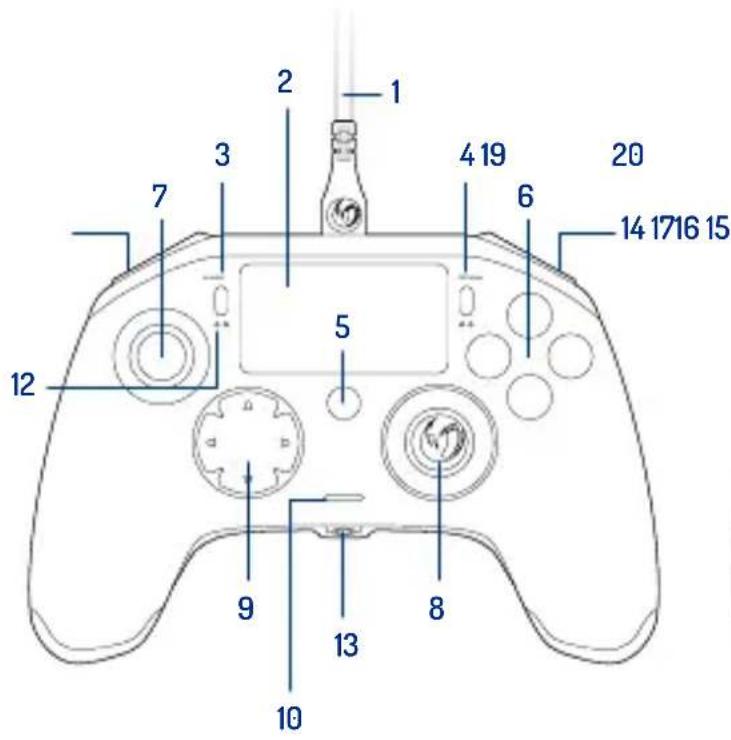

1. Oplétaný kabel s konektorem typu USB-C
2. Dotykový panel
3. Tlačitko SHARE
4. Tlačitko OPTIONS
5. Tlačitko PS
6. Akční tlačítka
7. Konkávní levá páčka s tlačitkem L3 a 46° rozsahem
8. Konvexní pravá páčka s tlačitkem R3 a 46° rozsahem
9. Směrová tlačítka
10. LED ukazatel stavu hráče

11. Přihrádka pro závaží

12. LED diody profilu

13. Konektor headsetu [3,5mm konektor]
14. Tlačitko R1
15. Tlačitko R2
16. Tlačitko L1
17. Tlačitko L2

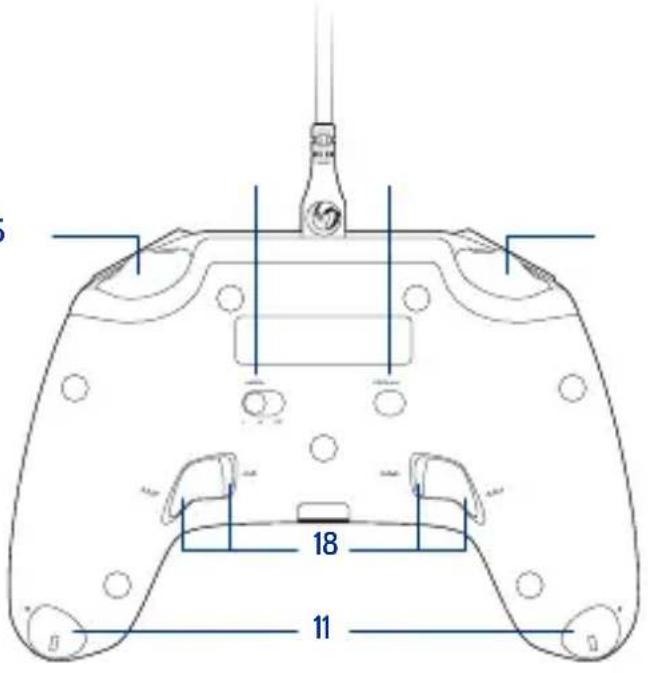

18. Zadní programovatelná tlačitka: M1 / M2 / M3 / M4
19. Výběr režimu:
    1'-Režim PS4™ Pro Control
    2 - Režim PS4™ Advanced (přes doprovodnou aplikaci
    pro PC / Mac)
    3 - Režim PC Advanced*
20. Tlačitko výběru profilu

1 2 3 4 19 5 6 7 8 9 10 12 13 14 17 16 15

18 11

Obrázek 1

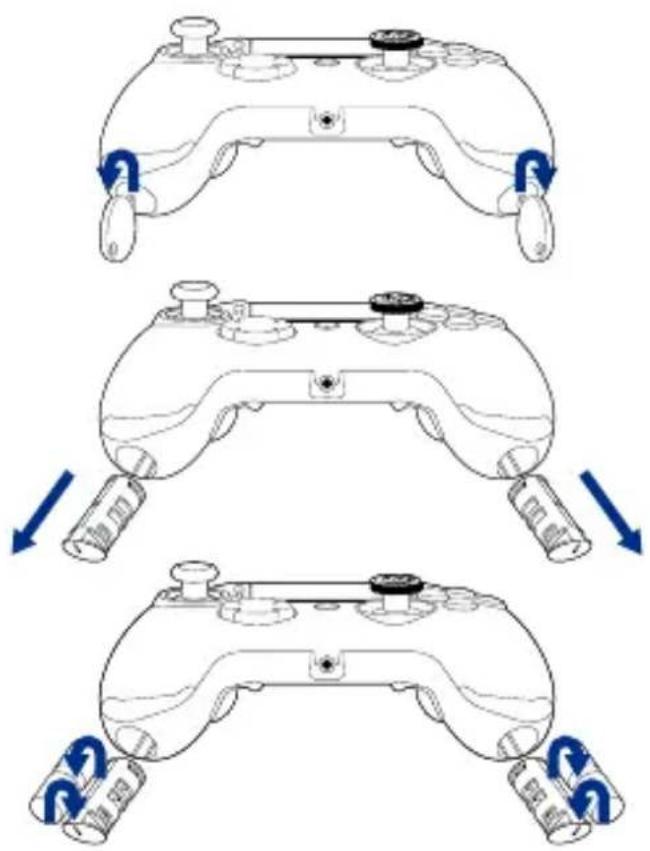

Instalace závaží:

Chcete-li provést změnu závaží v ovladači, je zapotřebí:

1. Zasunout priložený klič do zdířky prihrádky pro závaží v koncových částech jednotlivých rukojetí.
2. Otočit o 90° směrem k vnějšímu okraji rukojeti.
3. Opatrně vysunout prihrádku pro závaží a provést požadovanou výměnu závaží.

Děkujeme za zakoupení tohoto produktu společnosti NACON. V případě nefunkčnosti nahlédněte do sekce podpory na konci této příručky. Vázíme si každé zpětné vazby, která nám umožní zdokonalit naše produkty. Tuto příručku si uchovejte pro budoucí použití.

Záruka

Na tento produkt nesoucí obchodní značku NACON se vztahuje záruka výrobce „Bigben Interactive“, která platí 2 roky od data zakoupení, a v případě výskytu poruchy způsobené vadným materiálem nebo zpracováním bude v tomto období zdarma vyměněn za stejný nebo podobný model (dle našich možností).

Tato záruka se nevztahuje na vady vyplývající z neúmyslného poškození, nesprávného použivání nebo opotřebení a platí pouze pro původního kupce výrobku. Vaše zákonná práva nejsou tímto žádným způsobem dotčena. Bližší informace o záruce a podpoře můžete získat zasláním e-mailu na adresu [e-mail] nebo na stránce www.nacongaming.com

Obsah balíčku

1 x ovladač REVOLUTION Pro Controller 2

1 x 3m propojovací kabel

1 x příručka

2 x 10g závaží

2 x 14g závaží

2 x 17g závaží

1 x klíč od přihrádky pro závaží

1x vak

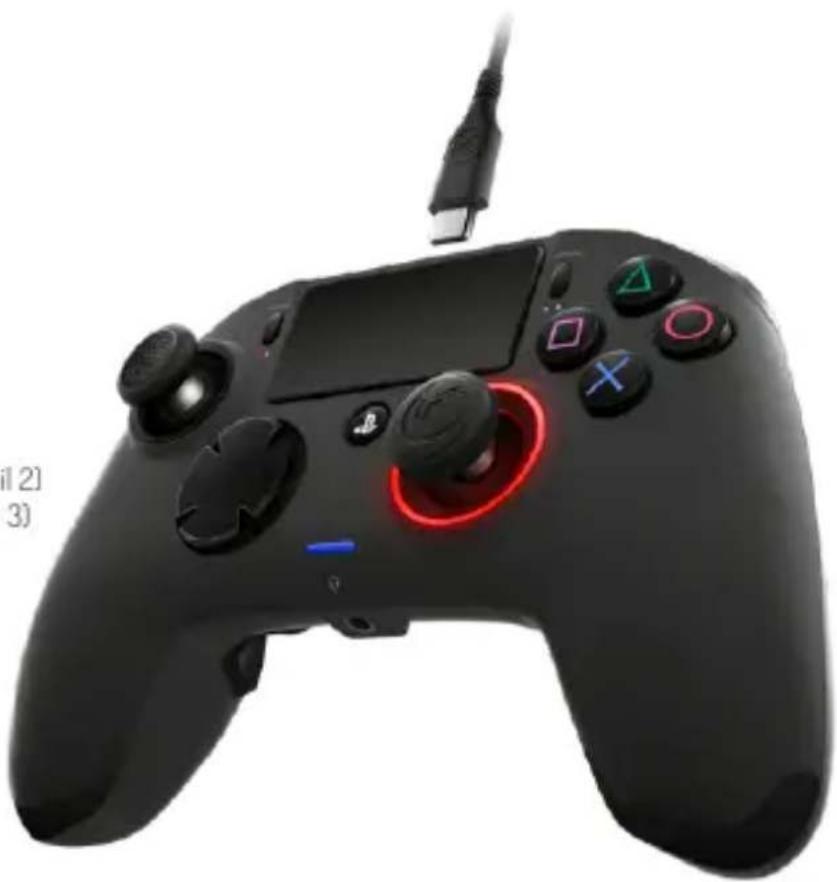

Charakteristické rysy

Tento ovladač disponuje 3 režimy:

1. režim = Režim PS4™ Pro Control (viz oddil 2)

2. režim = Režim PS4™ Advanced (viz oddil 3)

3. režim = Režim PC Advanced (viz oddil 4)

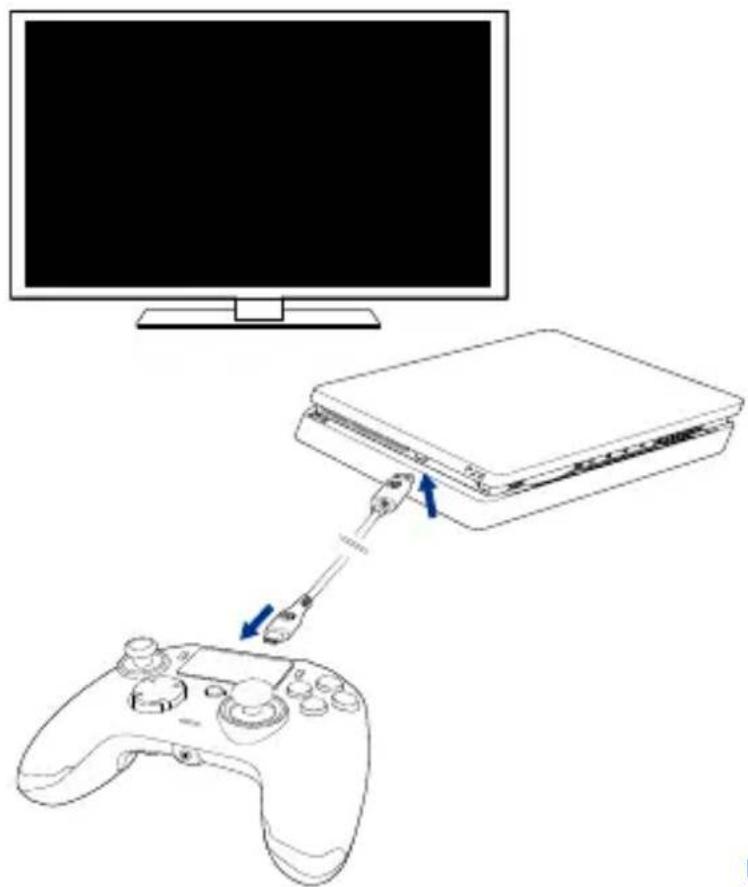

1. Používání ovladače REVOLUTION Pro Controller 2

Poznámka: Během připojování ovladače k systému PS4™ se nedotýkejte páček ani spouští.

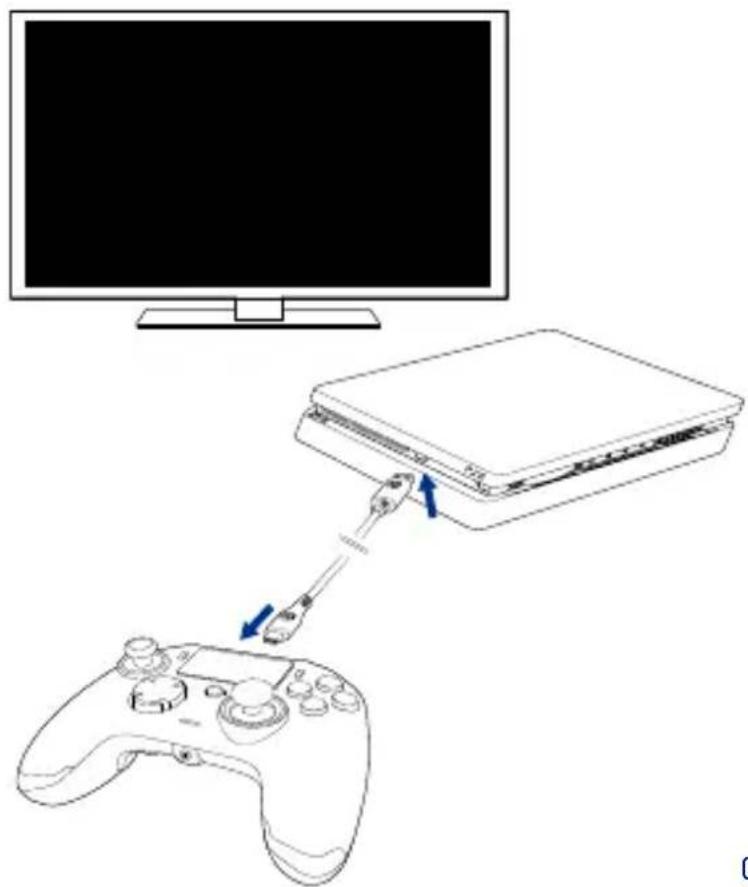

• Připojte kabel k zadní části ovladače a dobře jej upevněte.
• Zapojte ovladač do volného portu USB na zapnutém systému PS4™. Nedotýkejte se přitom páček ani spouští.
• Stiskněte tlačitko PS. Rozsvítí se LED ukazatel stavu hráče. Vezměte prosím na vědomí, že ukazatel stavu hráče může reagovat na herní akci (pokud to software umožňuje).
• Pustte se do hry.

Poznámka: Přepínač MODE na zadní straně udává, zda je ovladač v režimu PS4™ Pro Control (poloha 1) nebo v režimu PS4™ Advanced (poloha 2).

Poznámka: Režim PC Advanced (poloha 3) umožňuje přepnutí ovladače do režimu XInput (pro účely PC).

Ovladač v tomto režimu podporuje následující funkce:

• Detekce pohybu
- Dotykový panel
- Duální vibrace
• 3,5mm konektor headsetu
• Tlačitka PS, SHARE a OPTIONS
• Tlačitka L1 a R1
- Tlačitka L2 a R2
• Levá páčka s tlačítkem L3
- Pravá páčka s tlačítkem R3
• Osmisměrová tlačítka
- Akční tlačítka

„Zkratky“

• Podržte 3 sekundy tlačitko Profile. Kolem pravé páčky bude pulzovat modré světlo.
• Stiskněte tlačitko zkratky, které chcete navolit. Rozsvití se odpovídající LED. LED1 pro M1 / LED2 pro M2 / LED3 pro M3 / LED4 pro M4.
• Nyní stiskněte požadované tlačítko. LED 3x zabliká, čímž se potvrdí úspěšné navolení.
• Podržte 3 sekundy tlačitko Profile pro potvrzení a ukončení funkce nového navolení.

Poznámka: V ovladači REVOLUTION Pro Controller 2 není zabudovaný reproduktor ani světelná lišta.

(přes doprovodnou aplikaci pro PC / Mac)

V tomto režimu jsou podporovány všechny funkce režimu PS4™ Pro Control a navíc si můžete nastavení uzpůsobit dle svého. K tomu je zapotřebí stáhnout a nainstalovat doprovodnou aplikaci pro PC / Mac, která je kompatibilní s operačními systémy Windows® 7/8/10 a Mac OS X 10.11 (El Capitan) / 10.12 (Sierra). Stahovat můžete zde:

www.nacongaming.com

Po stažení a spuštění doprovodné aplikace postupujte při instalaci podle pokynů na obrazovce (stažení softwaru vyžaduje registraci).

Po instalaci doprovodné aplikace pro PC / Mac budete mít následující možnosti:

• Úprava nastavení levé a pravé páčky
  • Navolení všech tlačitek (vyjma tlačitka PS)
  • Navolení tlačitek na 4 tlačitka zkratek
• Vytváření a načitání 4 uživatelských profilů do ovladače a přepínání mezi nimi během hry
  • Nastavení mrtvé zóny spouští L2 a R2
• Nezávislé nastavení intenzity vibrací levé a pravé rukojeti
  • Nastavení podsvícení pravé páčky

4/ Režim 3: režim PC Advanced\*

(přes doprovodnou aplikaci pro PC / Mac)

V tomto režimu můžete pomocí ovladače Revolution Pro Controller 2 hrát PC hry. K tomu je zapotřebí stáhnout a nainstalovat doprovodnou aplikaci pro PC / Mac, která je kompatibilní s operačními systémy Windows® 7/8/10 a Mac OS X 10.11 (El Capitan) / 10.12 (Sierra). Stahovat můžete zde:

www.nacongaming.com

Po stažení a spuštění doprovodné aplikace postupujte při instalaci podle pokynů na obrazovce (stažení softwaru vyžaduje registraci).

Po instalaci doprovodné aplikace pro PC / Mac budete mít následující možnosti:

• Úprava nastavení levé a pravé páčky
  • Navolení všech tlačítek (vyjma tlačitka PS)
  • Navolení tlačítek na 4 tlačítka zkratek
• Vytváření a načítání 4 uživatelských profilů do ovladače a přepínání mezi nimi během hry
  • Nastavení mrtvé zóny spouští L2 a R2
• Nezávislé nastavení intenzity vibrací levé a pravé rukojeti
  • Nastavení podsvícení pravé páčky

*Režim PC Advanced nebyl testován ani schválen společností Sony Interactive Entertainment Europe.

1 2 3

Poznámka: Ovladač se dodává se 4 předvolenými uživatelskými profily, které jsou vhodné pro hraní celé řady her:

1. Neutrální (pravá páčka jako v režimu Pro Control, navolení L1/R1 a L2/R2 na zadní tlačitka)
2. FPS (citlivější pravá páčka)
3. FPS Pro (vysoce citlivá pravá páčka)
4. Arkáda (okamžitá odezva pravé páčky) Přístup ke všem funkćím „režimu Advanced“ vyžaduje doprovodnou aplikaci pro PC / Mac*.

5/ Doprovodná aplikace pro PC / Mac\*

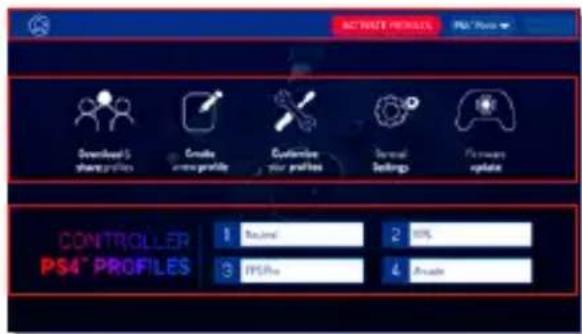

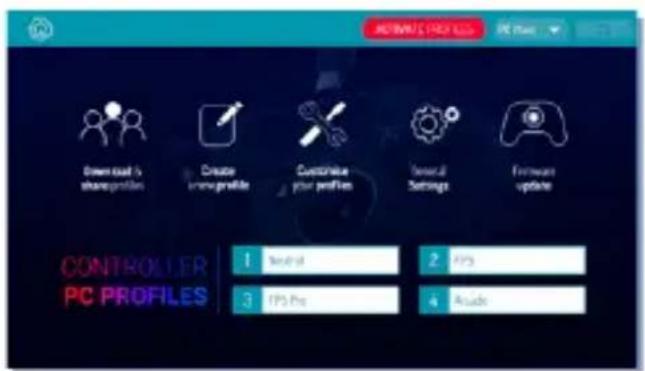

Hlavní obrazovka (Obr. 4) doprovodné aplikace umožňuje přepínání mezi různými nastaveními.

1. Nabídková lišta:

a. Návrat do hlavní nabídky.
b. Aktivovat profily: odeslání aktivních profilů do ovladače.
c. Režim pro PS4™ / PC: výběr typu profilu pro úpravy mezi PS4™ a PC.

2. Funkce:

a. Stahování a sdílené profily: stažení profilů NACON nebo otevření webové stránky komunity.
b. Vytvořit nový profil: vytvoření nového profilu a výběr jeho pozice v ovladači.

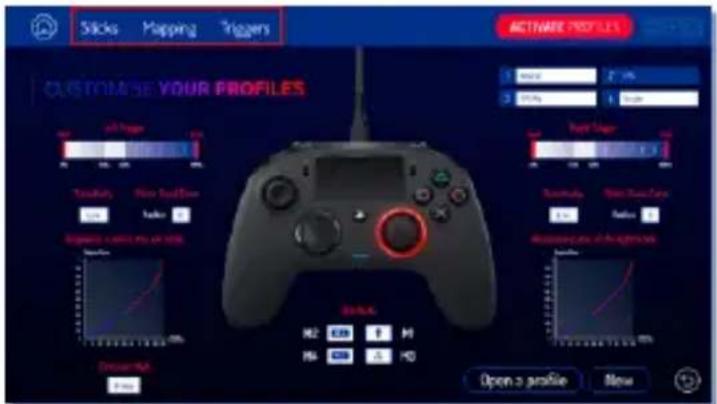

c. Navolení profilů: úprava nastavení ovladače

- cl. Páčky: změna krívek odezvy pravé a levé páčky a nastavení mrtvé zóny.

- c2. Mapování: definování jednotlivých tlačítek na ovladači.

- c3. Spouště: definování reaktivity spouští L2 a R2.

d. Obecná nastavení: nastavení míry vibrací a světelného efektu kolem pravé páčky.
e. Aktualizace firmwaru: informace o verzi firmwaru, kterou máte v ovladači, a kontrola dostupnosti nové verze.

3. Profily ovladače:

Zobrazení názvů profilů uložených v ovladači pro aktuální režim.

Sticks Mapping Triggers ACTIVARE PROFILES CUSTOMIZE YOUR PROFILES all finger Tonicity New Speed Make Beginner click the action Dress Null OK Start finger Tonicity New Speed Make Newer click the action Dress Null OK H1 H2 H3 H4 H5 H6 H7 H8 H9 H10 H11 H12 H13 H14 H15 H16 H17 H18 H19 H20 H21 H22 H23 H24 H25 H26 H27 H28 H29 H30 H31 H32 H33 H34 H35 H36 H37 H38 H39 H40 H41 H42 H43 H44 H45 H46 H47 H48 H49 H50 H51 H52 H53 H54 H55 H56 H57 H58 H59 H60 H61 H62 H63 H64 H65 H66 H67 H68 H69 H70 Open a profile New

Likvidace starého elektrického a elektronického zařízení

Tento symbol na produktu nebo na jeho obalu udává, že s tímto produktem by nemělo být nakládáno jako s domovním odpadem. Namísto toho by měl být odvezen do příslušného sběrného místa určeného pro recyklaci elektrického a elektronického zařízení.

Zajištěním řádné likvidace tohoto zařízení napomůžete prevenci potenciálního negativního dopadu na životní prostředí a lidské zdraví, který by mohla mít nesprávná likvidace. Recyklace materiálu umožňuje zachování přírodních zdrojů.

Bližší informace vám poskytnou místní úřady nebo firma zabývající se likvidací odpadu.

Důležitá bezpečnostní opatření

1. Tento produkt je určen pouze pro použití v interiérech.
2. Nevystavujte produkt prachu, přímému slunečnímu světlu, vlhkým povětrnostním podmínkám, vysoké vlhkosti, vysokým teplotám nebo mechanickým nárazům.
3. Nevystavujte produkt střikající vodě, kapkám deště ani vlhkosti. Neponořujte do kapalin.
4. Neprovádějte demontáz. Produkt neobsahuje žádné servisovatelné části.
5. Poškozené zařízení nepoužívejte.
6. Produkt pri prenašení nedržte za kabel.
7. Při čistění vnějsích částí zařízení používejte výhradně jemný, čistý a navlhčený hadřík.
8. Používání detergentů může vést k poškození povrchové úpravy krytu.
9. Používejte pouze kabel dodávaný k zařízení výrobcem.
10. Toto zařízení není určeno k použití osobami (to se vztahuje i na děti) se sníženými fyzickými, smyslovými nebo mentálními schopnostmi ani osobami bez příslušných zkušeností nebo znalostí, pokud nejsou pod náležitým dohledem osoby zodpovědné za jejich bezpečnost, nebo pokud nebyly obeznámeny se všemi relevantními pokyny týkajícími se používání zařízení. U dětí je nutné dohlédnout na to, aby si se zařízením nehrály.

Ergonomie

Budete-li ruku držet v jedné poloze delší dobu, můžete pociťovat bolest. Pokud k tomu dochází opakovaně, konzultujte problém s lékařem. Dále v rámci prevence doporučujeme každou hodinu dělat 15minutové přestávky.

Informace o technické podpoře

E-mail: [e-mail] / Webová stránka: www.nacongaming.com

Licencováno pro prodej v Evropě, Africe, na Blízkém východě, v Rusku, v Indii a Oceánii.

Výrobce: Bigben Interactive 396, Rue de la Voyette, C.R.T. 2 Fretin, CS 90414 - 59814 LESOUIN Cedex France

[e-mail], www.bigben.eu

For use exclusively with PlayStation®4. "A," "PlayStation", "PS4" and "ΔOX□" are registered trademarks of Sony Interactive Entertainment Inc. All rights reserved. Tyto informace si uchovejte pro budouci použiti. VAROVÁNÍ! Není vhodné pro děti do 7 let, mohly by si omotat kabel kolem krku. Pomozte nám chránit životní prostředí! Nelikvidujte elektronická zařizení spolu s domovním odpadem. Windows® 7/8/10 jsou zapsané obchodní značky společnosti Microsoft Corporation. Režim PC Advanced nebyl testován ani schválen společnosti Sony Interactive Entertainment Europe.
