BEDIENUNGSANLEITUNG Revolution Pro 2 Nacon

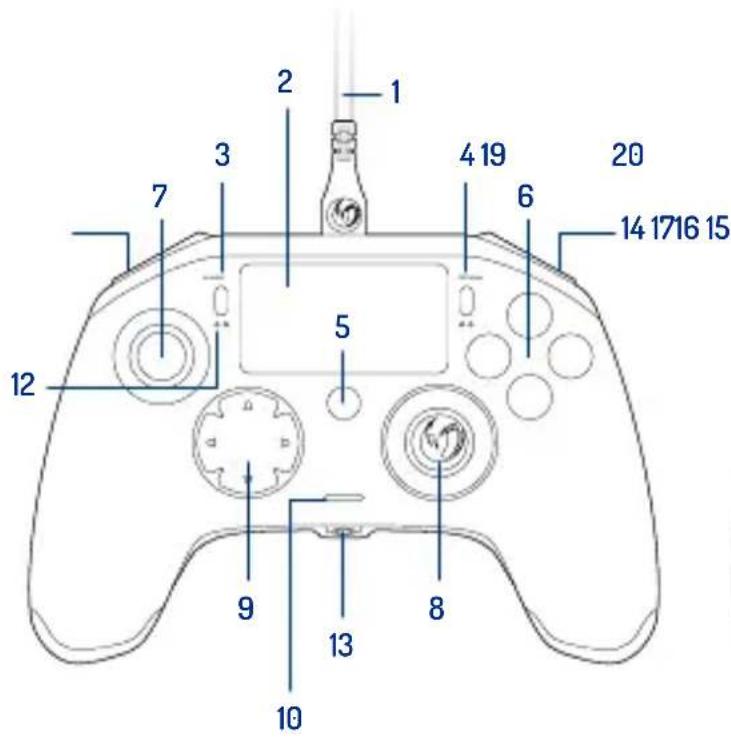

1. Geflochtenes Kabel mit USB-C-Anschluss
2. Touchpad
3. SHARE-Taste
4. OPTIONS-Taste
5. PS-Taste
6. Aktionstasten
7. Konkaver linker Stick mit L3-Taste und 46° Amplitude
8. Konvexer rechter Stick mit R3-Taste und 46° Amplitude
9. Steuerkreuz
10. LED-Statusanzeige

11. Gewichtsfach

12. Profil-LEDs

13. Headset-Anschluss (3,5 mm Klinke)
14. R1-Taste
15. R2-Taste
16. L1-Taste
17. L2-Taste
18. Hintere Shortcut-Tasten: M1 / M2 / M3 / M4
19. Modusauswahl:
    1 - PS4™ „Pro Control“-Modus
    2 - PS4™ „Advanced“-Modus (via PC-/Mac-
    Konfigurationssoftware)
    3 - PC „Advanced“-Modus*
20. Profilauswahl-Taste

1 2 3 4 19 5 6 7 8 9 10 12 13 14 17 16 15

18 11

Bild 1

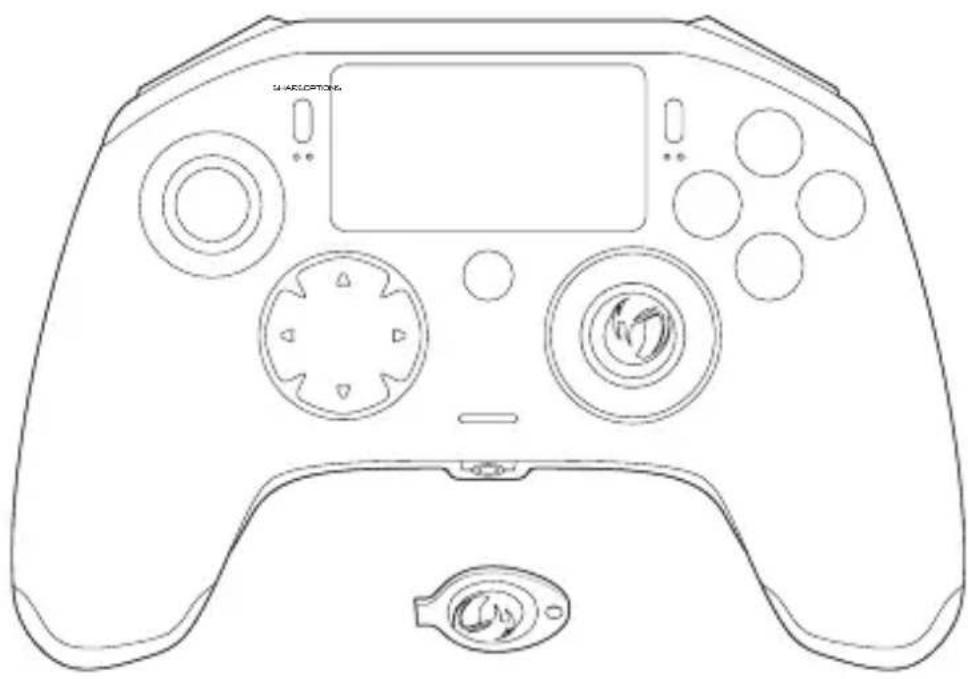

Gewichtsverteilung:

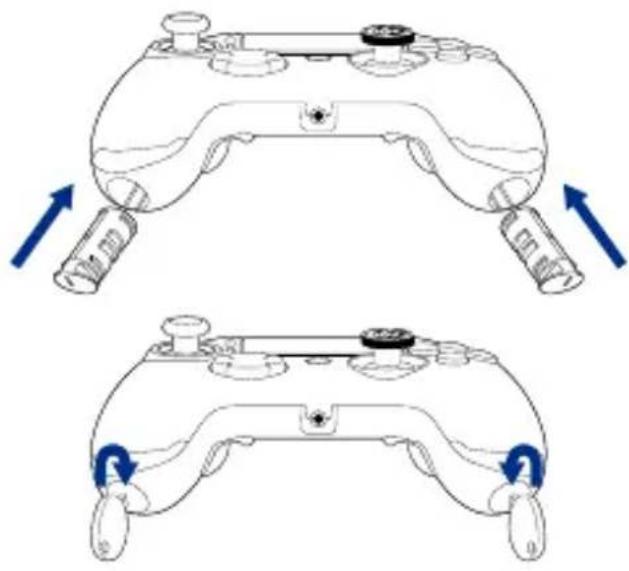

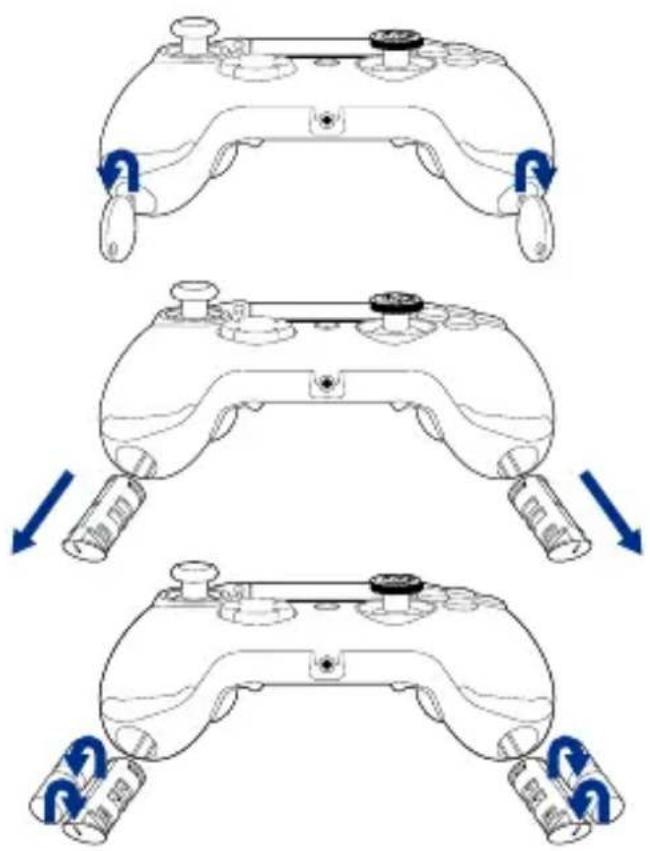

Um das Gewicht Ihres Controllers zu ändern:

1. Setzen Sie den Schlüssel in den Schlitz des Gewichtsfachs ein, das sich am Ende jedes Handgriffs befindet.
2. Drehen Sie ihn 90° zur Außenkante des Handgriffs.
3. Ziehen Sie das Gewichtsfach vorsichtig heraus und wechseln Sie die Gewichte nach Bedarf.

Vielen Dank für den Kauf dieses NACON-Produkts. Im Falle einer Fehlfunktion beachten Sie bitte die Support-Informationen am Ende dieser Anleitung. Wir freuen uns über jede Rückmeldung, die uns hilft, unsere Produkte zu verbessern. Bitte bewahren Sie diese Bedienungsanleitung als Referenz auf.

Gewährleistung

Dieses Produkt mit dem Markenzeichen von NACON enthält eine Garantie vom Hersteller „Bigben Interactive“ für die Dauer von 2 Jahren ab Kaufdatum und wird in diesem Zeitraum gratis durch dasselbe oder ein ähnliches Modell nach unserer Wahl ersetzt, wenn es aufgrund von Materialfehlern oder Verarbeitung einen Defekt aufweist. Die Garantie kann nur in Verbindung mit Ihrem Kaufbeleg (z. B.: Kassenbon, Rechnung, ) und der Verpackung, wenn der Kauf im Internet oder per Versandhandel erfolgt ist, im Anspruch genommen werden.

Was den Austausch des Anschlusskabels betrifft, so wird während der Garantiezeit, in Abhängigkeit des geschilderten Problems, nur ein Ersatz pro Jahr akzeptiert. Bei weiteren Anfragen innerhalb eines Jahres müssen Sie den Controller inklusive des Kabels für eine Prüfung durch unser Service-Labor an uns zurück senden. Diese Garantie gilt nicht bei Schäden die selbst herbeigefügt wurden, bei nicht bestimmungs- oder unsachgemäßem Gebrauch, Verdrehen des Kabels oder der Wicklung des Kabels um den Controller und der Missachtung der Bedienungshinweise. Die Garantie gilt nur für den ursprünglichen Käufer des Controllers. Dies hat keinen Einfluss auf Ihre gesetzlichen Rechte. Für weitere Informationen über Gewährleistung und Support schicken Sie bitte eine E-Mail an [e-mail] oder gehen Sie auf www.nacongaming.com

Packungsinhalt

1 x REVOLUTION Pro Controller 2
1 x Verbindungskabel, 3m
1 x Bedienungsanleitung
2 x Gewichte, 10g
2 x Gewichte, 14g
2 x Gewichte, 17g
1 x Schlüssel für das Gewichtsfach
1 Tasche

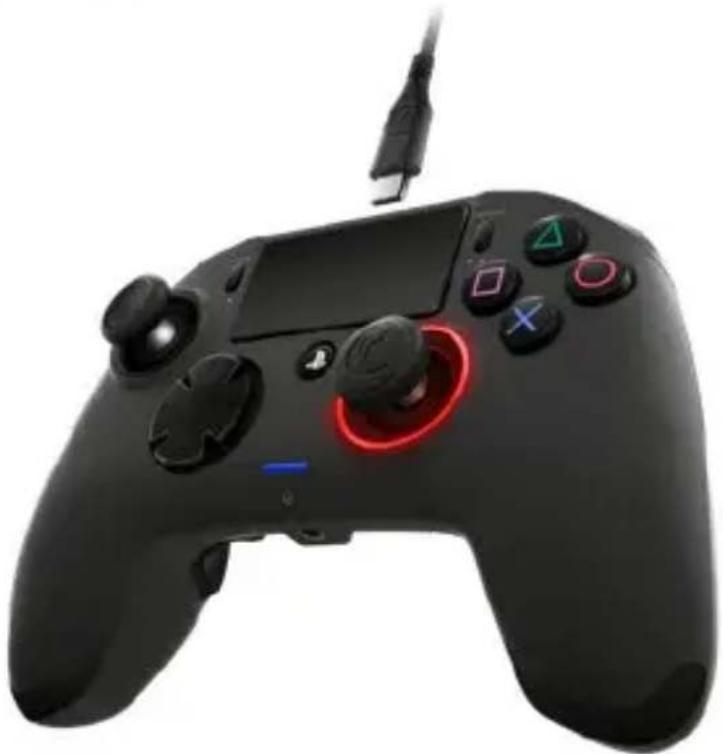

Features

Dieser Controller besitzt 3 Modi:

Modus 1 = PS4™-System „Pro Control“-Modus (siehe Abschnitt 2)

Modus 2 = PS4™-System „Advanced“-Modus (siehe Abschnitt 3)

Modus 3 = PC „Advanced“-Modus (siehe Abschnitt 4)

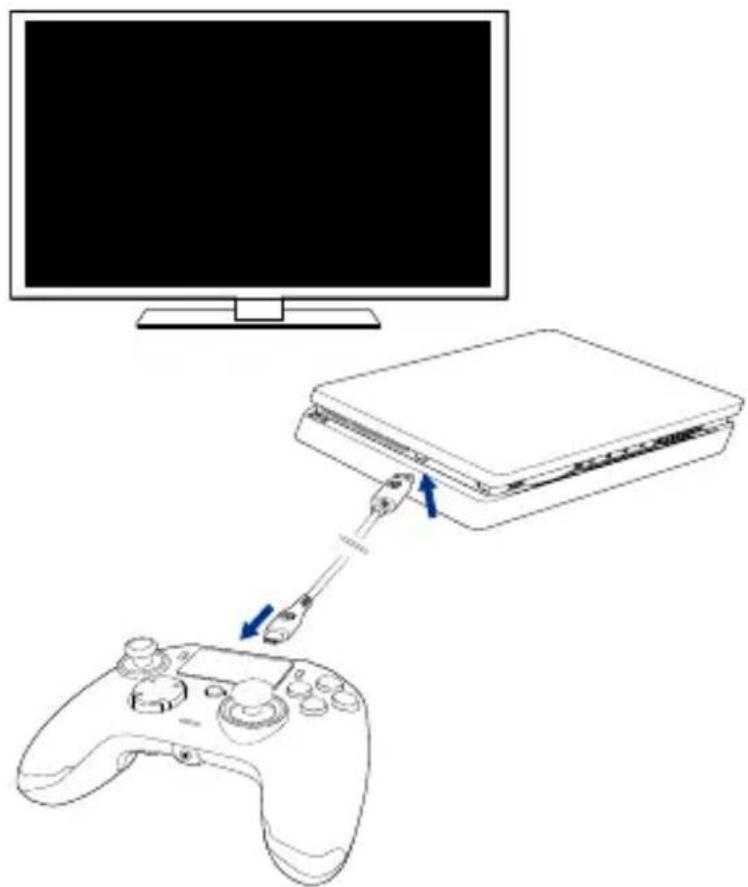

1/ Verwendung des REVOLUTION Pro Controller 2

Hinweis: Berühren Sie nicht die Sticks oder Tasten, wenn Sie Ihren Controller an ein beliebiges PS4™-System anschließen.

• Schließen Sie das Kabel an die Rückseite des Controllers an und achten Sie darauf, dass es sicher befestigt ist.
• Verbinden Sie den Controller mit einem freien USB-Anschluss eines beliebigen PS4™-Systems und achten Sie darauf, dass Sie die Sticks oder Tasten nicht berühren.
• Drücken Sie die PS-Taste. Die LED-Statusanzeige leuchtet auf. Bitte beachten Sie, dass die Spielerstatusanzeige auf Spielaktionen reagieren kann, wenn sie von der Software unterstützt wird.
  • Schon sind Sie spielbereit.

Hinweis: Der MODUS-Schalter auf der Rückseite legt fest, ob der Controller im PS4™-System „ProControl“-Modus (Position 1) oder PS4™-System „Advanced“-Modus (Position 2) arbeitet.

Hinweis: Mit dem PC „Advanced“-Modus (Position 3) können Sie Ihren Controller im XInput-Modus für PC verwenden.

2/ Modus 1: PS4™-System „Pro Control“-Modus

In diesem Modus unterstützt der Controller folgende Funktionen:

• Bewegungssensoren
- Touchpad
- Dual-Vibration
• Kopfhörerbuchse 3,5 mm
• PS- / SHARE- und OPTIONS-Taste
• L1-Taste und R1-Taste
• L2-Taste und R2-Taste
- Linker Stick mit L3-Taste
• Rechter Stick mit R3-Taste
- Richtungstasten (8 Richtungen)
- Aktionstasten

„Shortcuts“

• Halten Sie die Profiltaste 3 Sekunden lang gedrückt. Das blaue Licht um den rechten Stick blinkt.
• Drücken Sie auf die Shortcut-Taste, die Sie zuordnen möchten. Die entsprechende LED geht AN. LED1 für M1 / LED2 für M2 / LED3 für M3 / LED4 für M4.
• Drücken Sie nun die gewünschte Taste. Die LED blinkt 3 Mal, um die erfolgreiche Zuordnung zu bestätigen.
• Halten Sie die Profiltaste 3 Sekunden lang gedrückt, um die Zuordnung zu bestätigen und die Funktion zu beenden.

Hinweis: Der REVOLUTION Pro Controller 2 verfügt nicht über einen eingebauten Lautsprecher oder eine Lichtleiste.

3/ Modus 2: PS4™-System „Advanced“-Modus

(via PC-/Mac-Konfigurationssoftware)

In diesem Modus können Sie neben der Unterstützung aller Funktionen des PS4™-System „Pro Control“-Modus auch Ihre Einstellungen personalisieren. Dazu müssen Sie die PC-/Mac-Konfigurationssoftware herunterladen und installieren, die mit den Betriebssystemen Windows® 7/8/10und Mac OS X 10.11 (El Capitan) / 10.12 (Sierra) kompatibel ist. Sie kann unter folgendem Link heruntergeladen werden:

www.nacongaming.com

Sobald Sie die Konfigurationssoftware heruntergeladen und gestartet haben, folgen Sie den Anweisungen auf dem Bildschirm für die Installation (Registrierung erforderlich, um die Software herunterzuladen).

Nach der Installation der PC-/Mac-Konfigurationssoftware können Sie Folgendes tun:

• Einstellungen des linken und rechten Sticks anpassen
• Alle Tasten neu zuordnen (ausgenommen PS-Taste)
  • Die 4 Shortcut-Tasten zuordnen
• Bis zu 4 benutzerdefinierte Profile erstellen und auf Ihren Controller laden, dann während des Spiels zwischen ihnen wechseln
  • Totzone der L2-Taste und R2-Taste einstellen
• Separate Einstellung der Vibrationsstärke am linken und rechten Handgriff
• Hintergrundbeleuchtung am rechten Stick einstellen

4/ Modus 3: PC „Advanced“-Modus\*

(via PC-/Mac-Konfigurationssoftware)

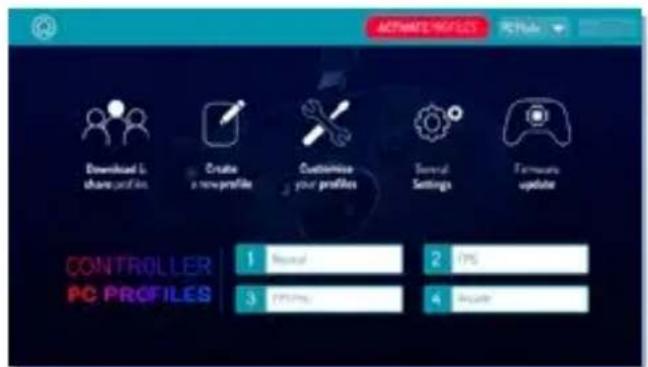

In diesem Modus können Sie den Revolution Pro Controller 2 verwenden, um PC-Spiele zu spielen. Dazu müssen Sie die PC-/Mac-Konfigurationssoftware herunterladen und installieren, die mit den Betriebssystemen Windows® 7/8/10 und Mac OS X 10.11 (El Capitan) / 10.12 (Sierra) kompatibel ist. Sie kann unter folgendem Link heruntergeladen werden:

www.nacongaming.com

Sobald Sie die Konfigurationssoftware heruntergeladen und gestartet haben, folgen Sie den Anweisungen auf dem Bildschirm für die Installation (Registrierung erforderlich, um die Software herunterzuladen).

Nach der Installation der PC-/Mac-Konfigurationssoftware können Sie Folgendes tun:

• Einstellungen des linken und rechten Sticks anpassen
• Alle Tasten neu zuordnen (ausgenommen PS-Taste)
  • Die 4 Shortcut-Tasten zuordnen
• Bis zu 4 benutzerdefinierte Profile erstellen und auf Ihren Controller laden, dann während des Spiels zwischen ihnen wechseln
  • Totzone der L2-Taste und R2-Taste einstellen
• Separate Einstellung der Vibrationsstärke am linken und rechten Handgriff
• Hintergrundbeleuchtung am rechten Stick einstellen

* PC „Advanced“-Modus von Sony Interactive Entertainment Europe weder getestet noch gefördert.

1 2 3

Hinweis: Der Controller verfügt über 4 voreingestellte Profile, passend für viele verschiedene Spiele:

1. Neutral (rechter Stick wie „Pro Control“-Modus, L1/R1 und L2/R2 hinteren Tasten zugeordnet)
2. FPS (rechter Stick reaktionsfähiger)
3. FPS Pro (rechter Stick sehr reaktionsfähig)
4. Arcade (sofortiges Ansprechen des Sticks) Um auf alle Funktionen des „Advanced“-Modus zuzugreifen, benötigen Sie die PC-/Mac-Konfigurationssoftware*.

5/ PC-/Mac-Konfigurationssoftware\*

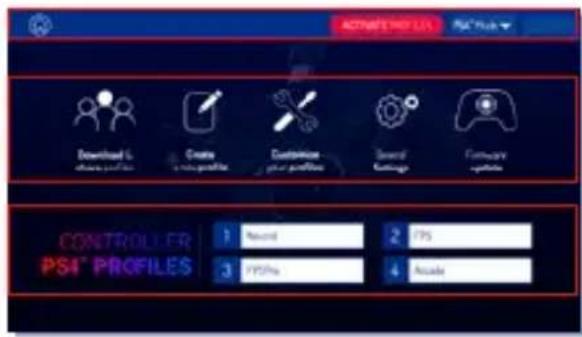

Der Hauptbildschirm (Bild 4) der Konfigurationssoftware ermöglicht es Ihnen, zwischen den verschiedenen Einstellungen zu wechseln.

1. Menüleiste:

a. Ins Hauptmenü zurückkehren.
b. Profile aktivieren: Die geladenen Profile an den Controller senden.
c. PS4™-/PC-Modus: Wählen Sie den gewünschten Profiltyp zwischen PS4™-System und PC.

2. Funktionen:

a. Profile herunterladen und teilen: Download von NACON-Profilen oder Zugriff auf die Community-Website..
b. Neues Profil erstellen: Erstellen Sie ein neues Profil und wählen Sie seine Position auf dem Controller.

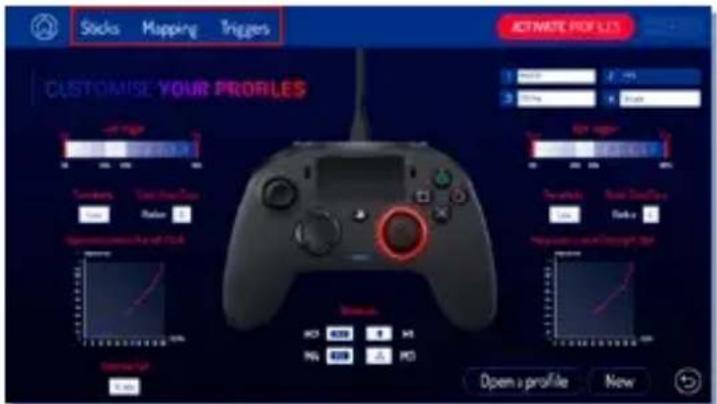

c. Profile anpassen: Ändern Sie die Einstellungen Ihres Controllers

• c1. Sticks: Ändern Sie die Ansprechkurven des rechten und linken Sticks und ihre Totzone.
• c2. Tastenzuordnung: Legen Sie die Zuordnungstaste Ihres Controllers fest.
• c3. Trigger: Legen Sie die Reaktivität von L2 und R2 fest.

d. Allgemeine Einstellungen: Ändern Sie die Vibrationsstärke und den Lichteffekt am rechten Stick.

e. Firmware-Update: Empfiehlt die Firmware-Version für Ihren Controller und prüft, ob eine neue Version verfügbar ist.

3. Controller-Profile:

Zeigt den Namen des im Controller gespeicherten Profils für den aktuellen Modus an.

Stocks Mapping Triggers ACTIMATE PROFILES CUSTOMISE YOUR PROFILES Stocks Mapping Triggers Action Profiles 1. Stock 2. Stock 3. Stock 4. Stock 5. Stock 6. Stock 7. Stock 8. Stock 9. Stock 10. Stock 11. Stock 12. Stock 13. Stock 14. Stock 15. Stock 16. Stock 17. Stock 18. Stock 19. Stock 20. Stock 21. Stock 22. Stock 23. Stock 24. Stock 25. Stock 26. Stock 27. Stock 28. Stock 29. Stock 30. Stock 31. Stock 32. Stock 33. Stock 34. Stock 35. Stock 36. Stock 37. Stock 38. Stock 39. Stock 40. Stock 41. Stock 42. Stock 43. Stock 44. Stock 45. Stock 46. Stock 47. Stock 48. Stock 49. Stock 50. Stock 51. Stock 52. Stock 53. Stock 54. Stock 55. Stock 56. Stock 57. Stock 58. Stock 59. Stock 60. Stock 61. Stock 62. Stock 63. Stock 64. Stock 65. Stock 66. Stock 67. Stock 68. Stock 69. Stock 70. Stock 71. Stock 72. Stock 73. Stock 74. Stock 75. Stock 76. Stock 77. Stock 78. Stock 79. Stock 80. Stock 81. Stock 82. Stock 83. Stock 84. Stock 85. Stock 86. Stock 87. Stock 88. Stock 89. Stock 90. Stock 91. Stock 92. Stock 93. Stock 94. Stock 95. Stock 96. Stock 97. Stock 98. Stock 99. Stock 100. Stock

Entsorgung alter elektrischer und elektronischer Geräte

Dieses Symbol auf dem Produkt oder seiner Verpackung zeigt an, dass dieses Produkt nicht in den Hausmüll gehört. Stattdessen sollte es zu einem Sammelpunkt für das Recycling elektrischer und elektronischer Geräte gebracht werden.

Mit der korrekten Entsorgung dieses Produkts verhindern Sie potentiell negative Auswirkungen auf die Umwelt sowie die menschliche Gesundheit, die sich ansonsten aus der unsachgemäßen Abfallbehandlung ergeben könnten. Das Recycling von Materialien unterstützt die Bewahrung natürlicher Ressourcen.

Weitere Informationen erhalten Sie bei Ihrer Gemeindeverwaltung oder Ihrem örtlichen Entsorgungsunternehmen.

Wichtige Hinweise und Vorsichtsmaßnahmen

1. Dieses Produkt ist ausschließlich für den Gebrauch in Innenräumen bestimmt.
2. Setzen Sie das Gerät nicht Staub, direktem Sonnenlicht, feuchtem Wetter, hoher Feuchtigkeit, hohen Temperaturen oder mechanischen Erschütterungen aus.
3. Setzen Sie das Produkt keinen Tropfen, Spritzern oder Feuchtigkeit aus. Tauchen Sie es nicht in Flüssigkeiten.
4. Nehmen Sie das Gerät nicht auseinander, es befinden sich keine zu wartenden Teile darin.
5. Verwenden Sie das Gerät nicht, wenn es beschädigt ist.
6. Tragen Sie das Gerät nie an den Kabeln.
7. Zum Reinigen benutzen Sie bitte nur ein sauberes, weiches und leicht angefeuchtetes Tuch.
8. Reinigungsmittel könnten die Gehäuseoberfläche angreifen.
9. Verwenden Sie nur die mitgelieferten Kabel.
10. Dieses Gerät ist nicht dafür ausgelegt, von Kindern oder von Menschen mit beeinträchtigter körperlicher, sensorischer oder geistiger Leistungsfähigkeit oder von jemandem ohne entsprechende Erfahrung oder Kenntnisse verwendet zu werden, es sei denn, sie haben vorher eine Anleitung oder Anweisungen zur Verwendung dieses Geräts von jemandem erhalten, der für ihre Sicherheit verantwortlich ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Ergonomie

Halten Sie Ihre Hand für eine lange Zeitspanne in der gleichen Position, kann das zu Schmerzen führen. Sollten diese wiederholt auftreten, wenden Sie sich bitte an Ihren Arzt. Als Vorsichtsmaßnahme empfehlen wir Ihnen, nach jeder Stunde eine 15-minütige Pause einzulegen.

Hilfe bei technischen Fragen

E-Mail-Adresse: [e-mail] / Website: www.nacongaming.com

Lizenziert zum Verkauf in Europa, Afrika, Mittlerer Osten, Russland, Indien und Ozeanien.

Hergestellt von: Bigben Interactive 396, Rue de la Voyette, C.R.T. 2 Fretin, CS 90414 - 59814 LESQUIN Cedex, Frankreich

[e-mail], www.bigben.eu

For use exclusively with PlayStation®4. "L", "PlayStation", "PS4" and "ΔOX□" are registered trademarks of Sony Interactive Entertainment Inc. All rights reserved. Bitte bewahren Sie diese Informationen als Referenz auf. ACHTUNG! Nicht geeignet für Kinder unter 7 Jahren. Das Kabel kann sich um den Hals wickeln, Helfen Sie uns, die Umwelt zu schützen! Entsorgen Sie keine elektronischen Geräte im Hausmüll. Windows® 7/8/10 sind eingetragene Markenzeichen von Microsoft Corporation. PC „Advanced“-Modus von Sony Interactive Entertainment Europe weder getestet noch gefördert.
