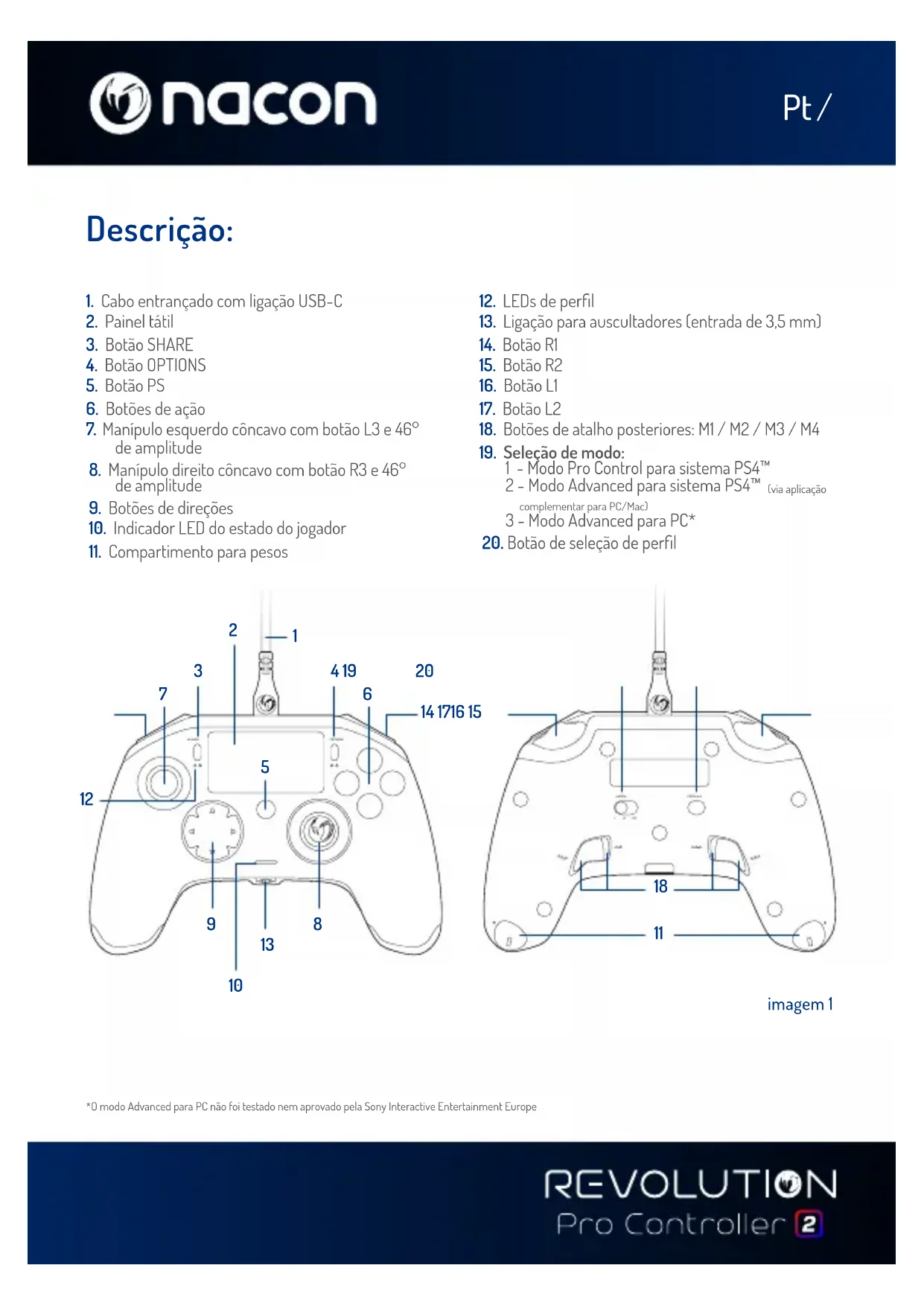

MANUAL DE UTILIZADOR Revolution Pro 2 Nacon

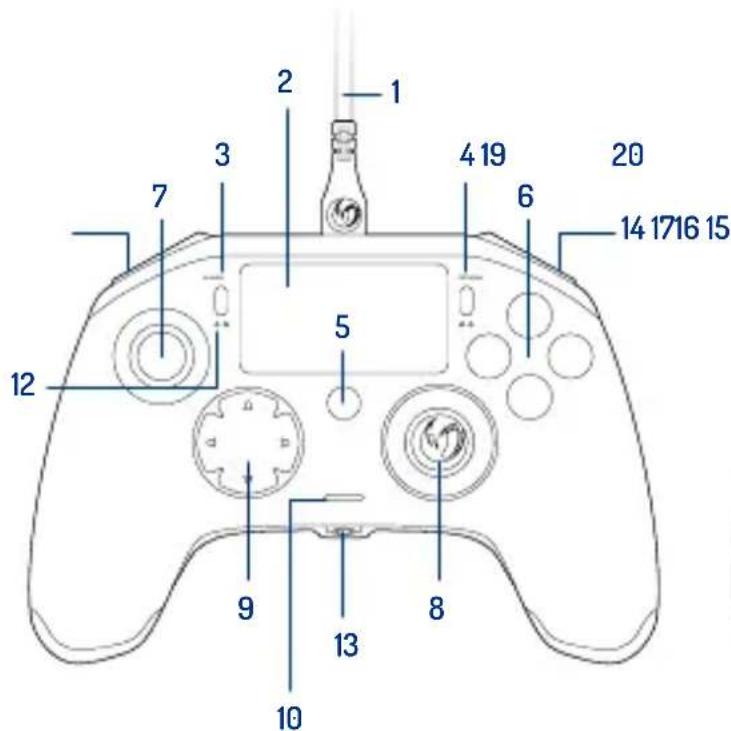

1. Cabo entrançado com ligação USB-C
2. Painel tátil
3. Botão SHARE
4. Botão OPTIONS
5. Botão PS
6. Botões de ação
7. Manípulo esquerdo côncavo com botão L3 e 46° de amplitude
8. Manipulo direito côncavo com botão R3 e 46° de amplitude
9. Botões de direções
10. Indicador LED do estado do jogador

11. Compartimento para pesos

12. LEDs de perfil

13. Ligação para auscultadores (entrada de 3,5 mm)
14. Botão R1
15. Botão R2
16. Botão L1
17. Botão L2

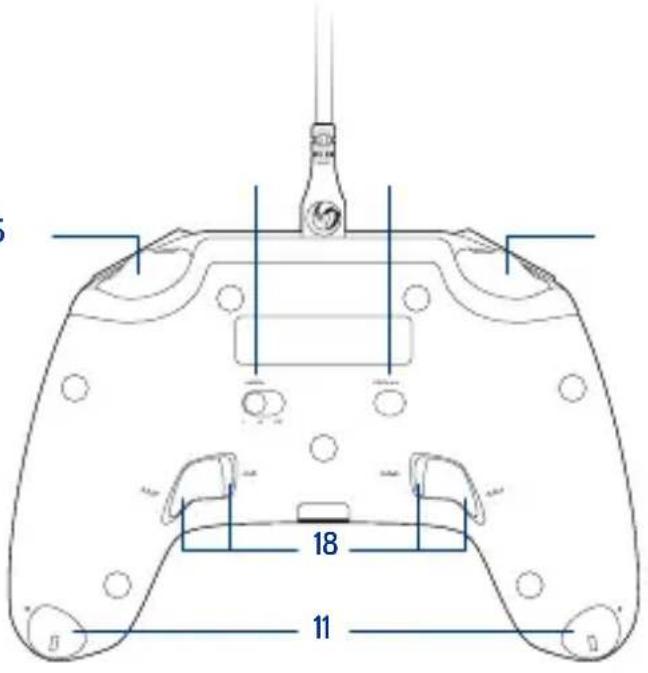

18. Botões de atalho posteriores: M1 / M2 / M3 / M4
19. Seleção de modo:
    1 - Modo Pro Control para sistema PS4™
    2 - Modo Advanced para sistema PS4™ (via aplicação complementar para PC/Mac)
    3 - Modo Advanced para PC*
20. Botão de seleção de perfil

1 2 3 4 19 5 6 7 8 9 10 12 13 14 1716 15 20

18 11

imagem 1

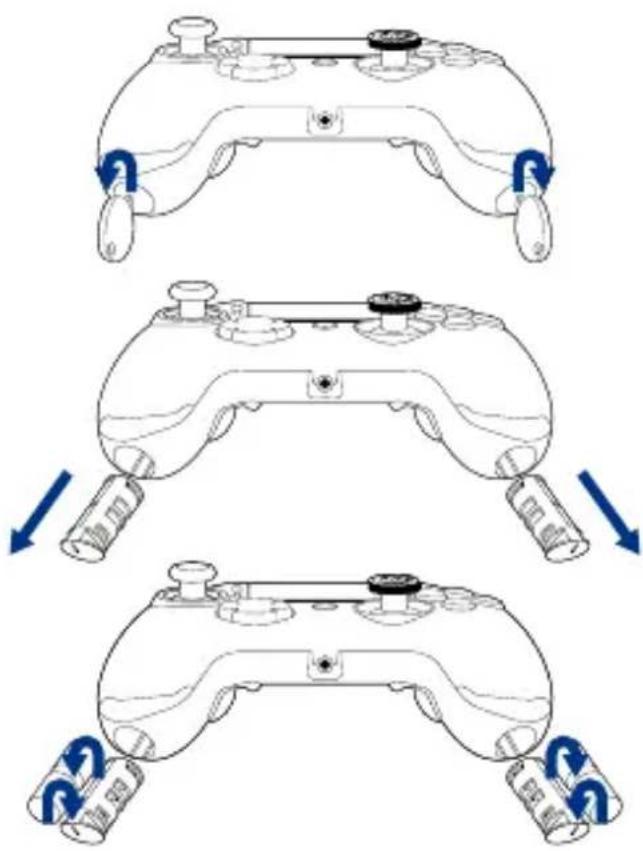

Gestão dos pesos:

Para modificar o peso do comando, tens de:

1. Inserir a chave providenciada na ranhura do compartimento de pesos localizada na extremidade de cada pega.
2. Virar a chave 90° para o lado de fora da pega.
3. Deslizar o compartimento dos pesos para fora com cuidado e substituir os pesos conforme necessário.

Obrigado por comprares este produto NACON. Em caso de avaria, consulta a informação do apoio ao cliente no final deste manual. Agradecemos todo o feedback que nos possa ajudar a melhorar os nossos produtos. Guarda este manual de instruções para referência futura.

Garantia

Este produto com a marca comercial NACON tem garantia do fabricante "Bigben Interactive" durante um período de 2 anos a partir da data de compra e será, durante este período, substituído por um modelo igual ou semelhante, à nossa escolha, e sem custos caso exista um defeito devido a material ou fabrico defeituoso.

Esta garantia não cobre defeitos que surjam de danos acidentais, uso indevido ou desgaste e está disponível apenas para o adquirente original do produto. Isto não afeta os teus direitos previstos pela lei. Para mais informações sobre garantia e apoio ao cliente, envia um email para [e-mail] ou visita www.nacongaming.com

Conteúdos da embalagem

1 x REVOLUTION Pro Controller 2

1 x cabo de ligação de 3 m

1 x manual de instruções

2 x pesos de 10 g

2 x pesos de 14 g

2 x pesos de 17 g

1 x chave para o compartimento dos pesos

1 x bolsa

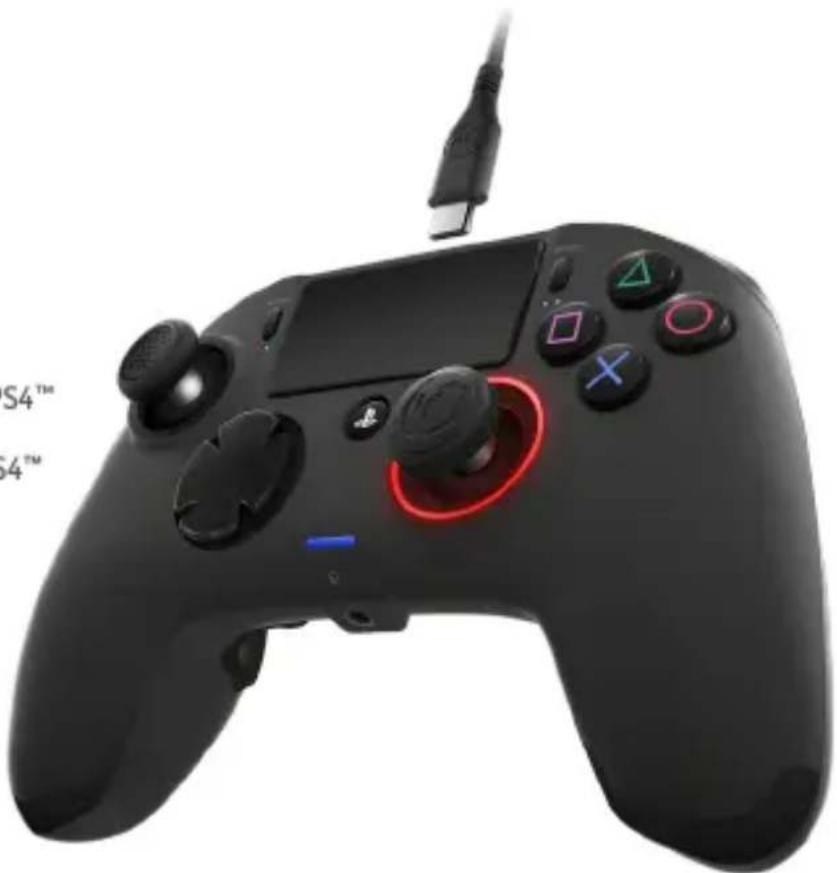

Funcionalidades

Este comando tem 3 modos:

Modo 1 = modo Pro Control para sistema PS4™ (ver secção 2)

Modo 2 = modo Advanced para sistema PS4™ (ver secção 3)

Modo 3 = modo Advanced para PC (ver secção 4)

Nota: não toques nos manípulos ou nos gatilhos quando ligares o comando a um sistema PS4™.

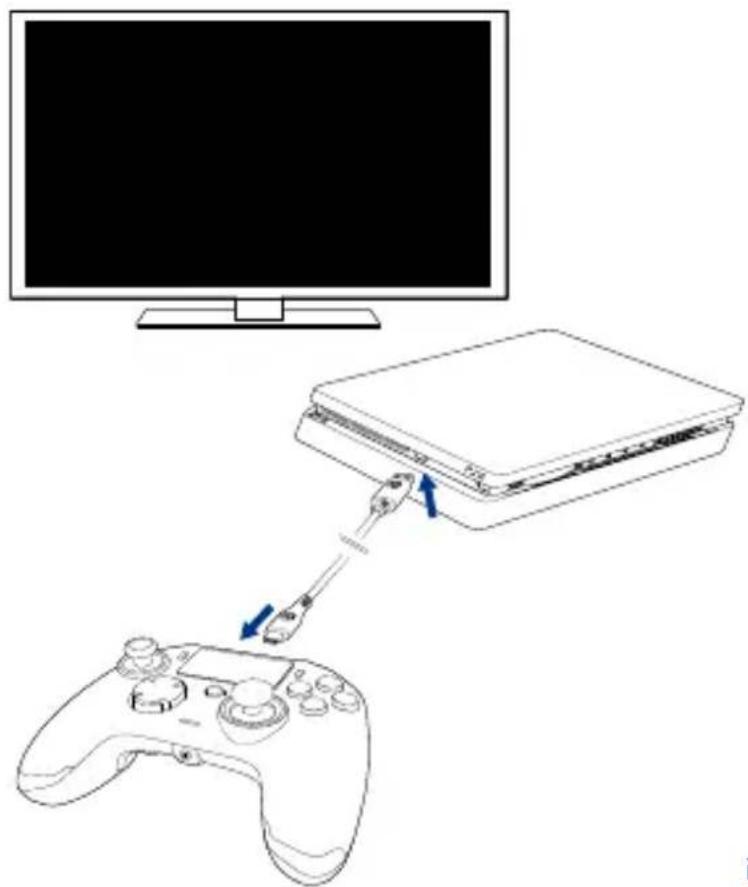

• Liga o cabo à parte de cima do comando e assegura-te de que está bem colocado.
• Liga o comando a uma porta USB disponível no sistema PS4™ e assegura que não tocas nos manípulos ou nos gatilhos.
• Prime o botão PS. O indicador LED do estado do jogador irá acender. Nota: o indicador do estado do jogador pode reagir a ações nos jogos se tal for suportado pelo software.
• Estás agora pronto para jogar.

Nota: o interruptor MODE na parte de trás do comando determina se o comando está a funcionar no modo Pro Control para sistema PS4™ (posição 1) ou no modo Advanced para sistema PS4™ (posição 2).

Nota: o modo Advanced para PC (posição 3) permite colocar o comando no modo XInput para utilização no PC.

Neste modo, o comando suporta as seguintes funcionalidades:

• Sensores de movimento
• Painel tátil
  • Vibração dupla
• Entrada de auscultadores de 3,5 mm
• Botões PS, SHARE e OPTIONS
• Botões L1 e R1
• Botões L2 e R2
• Manípulo esquerdo com botão L3
• Manípulo direito com botão R3
• Botões de direções com 8 direções
• Botões de ação

"Atalhos"

• Mantém premido o botão Profile durante 3 segundos. A auréola azul em torno do manípulo direito irá piscar.
• Prime o botão de atalho que desejas atribuir. O LED correspondente irá ACENDER. LED1 para M1 / LED2 para M2 / LED3 para M3 / LED4 para M4.
• Prime agora o botão desejado. O LED irá piscar 3 vezes para confirmar a atribuição.
• Mantém premido o botão Profile durante 3 segundos para confirmar e sair da função de reatribuição.

Nota: o REVOLUTION Pro Controller 2 não inclui um altifalante incorporado nem uma barra de luz.

3/ Modo 2: modo Advanced para sistema PS4™ (via aplicação complementar para PC/Mac)

Este modo, para além de suportar todas as funcionalidades do modo Pro Control para sistema PS4™, também permite personalizar as tuas definições. Para o fazeres terás de transferir e instalar a aplicação complementar para PC/Mac, que é compatível com os sistemas operativos Windows® 7/8/10 e Mac OS X 10.11 (El Capitan)/10.12 (Sierra). Podes transferi-la a partir da seguinte ligação:

www.nacongaming.com

Depois de transferires e lançares a aplicação complementar, segue as instruções no ecrã para a instalação (a transferência do software requer um registo).

Após instalares a aplicação complementar para PC/Mac poderás fazer o seguinte:

• Ajustar as configurações dos manípulos esquerdo e direito
• Reatribuir todos os botões (exceto o botão PS)
• Atribuir botões para os 4 botões de atalho
• Criar e carregar até 4 perfis personalizados no teu comando e alternar entre eles enquanto jogas
• Ajustar a zona morta nos botões L2 e R2
• Ajustar de forma independente a intensidade da vibração nas pegas do lado esquerdo e direito
• Ajustar a retroiluminação em torno do manipulo direito

4/ / Modo 3: modo Advanced para PC\*

(via aplicação complementar para PC/Mac)

Neste modo podes usar o Revolution Pro Controller 2 para jogar jogos de PC. Para o fazeres terás de transferir e instalar a aplicação complementar para PC/Mac, que é compatível com os sistemas operativos Windows® 7/8/10 e Mac OS X 10.11 (EI Capitan)/10.12 (Sierra). Podes transferi-la a partir da seguinte ligação:

www.nacongaming.com

Depois de transferires e lançares a aplicação complementar, segue as instruções no ecrã para a instalação (a transferência do software requer um registo).

Após instalares a aplicação complementar para PC/Mac poderás fazer o seguinte:

• Ajustar as configurações dos manípulos esquerdo e direito
• Reatribuir todos os botões (exceto o botão PS)
• Atribuir botões para os 4 botões de atalho
• Criar e carregar até 4 perfis personalizados no teu comando e alternar entre eles enquanto jogas
• Ajustar a zona morta nos botões L2 e R2
• Ajustar de forma independente a intensidade da vibração nas pegas do lado esquerdo e direito
• Ajustar a retroiluminação em torno do manípulo direito

*O modo Advanced para PC não foi testado nem aprovado pela Sony Interactive Entertainment Europe.

1 2 3

Nota: o comando inclui 4 perfis personalizados pré-carregados que se adequam a diversos tipos de jogos:

1. Neutral (manípulo direito igual ao modo Pro Control, L1/R1 e L2/R2 atribuídos aos botões posteriores)
2. FPS [manípulo direito mais reativo]
3. FPS Pro (manípulo direito altamente reativo)
4. Arcade (resposta imediata do manípulo)
   Para acederes a todas as funcionalidades do modo Advanced, necessitarás da aplicação complementar para PC/Mac*.

5/ Aplicação complementar para PC/Mac\*

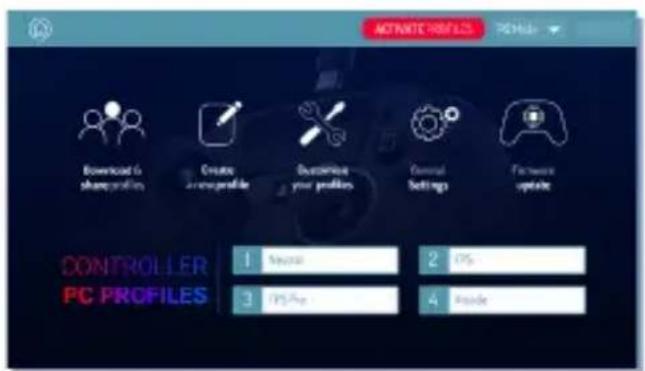

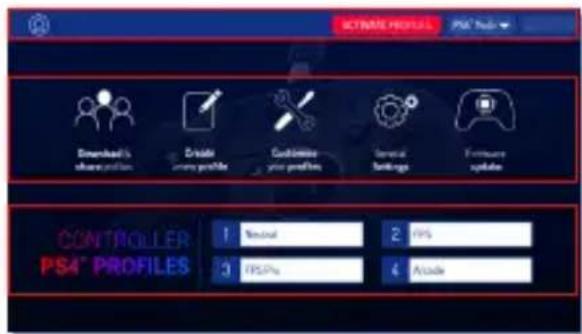

O ecrã principal (imagem 4) da aplicação complementar permitir-te-á trocar as diferentes configurações.

1. Barra do menu:

a. Regressa ao menu principal.
b. Ativar perfis: envia os perfis carregados para o comando.
c. Modo PS4™/PC: seleciona o tipo de perfil que desejas modificar entre PS4™ e PC.

1. Funções:

a. Transferir e partilhar perfis: transfere perfis da NACON ou acede ao website da comunidade.
b. Criar novo perfil: cria um novo perfil e seleciona a sua posição no comando.

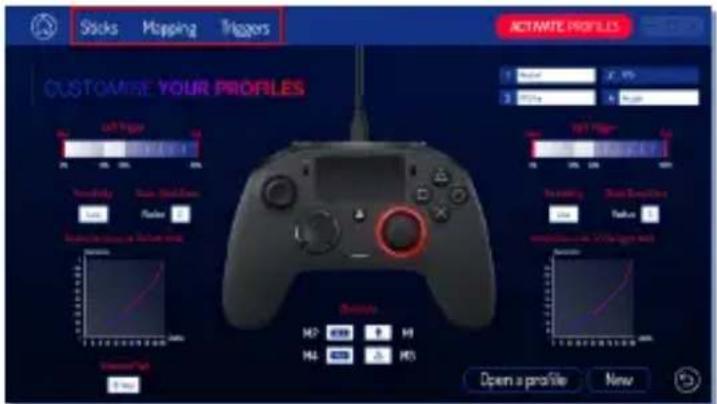

c. Personalizar perfis: modifica as configurações do teu comando:

- cl. Manípulos: modifica as curvas de resposta dos manípulos esquerdo e direito e a sua zona morta.

- c2. Atribuição dos botões: define o botão de reatribuição do teu comando.

- c3. Gatilhos: define a resposta dos botões L2 e R2.

d. Definições gerais: modifica o nível de vibração e o efeito de luz em torno do manípulo direito.

e. Atualização de firmware: confere a versão do firmware do comando e verifica se existe uma nova versão disponível.

1. Perfis do comando:

Apresenta o nome do perfil guardado no comando para o modo atual.

Sticks Mapping Triggers ACTIVATE PROFILES CUSTOMIZE YOUR PROFILES on Trigger 100% 20% 30% 40% 50% 60% 70% 80% 90% 100% 110% 120% 130% 140% 150% 160% 170% 180% 190% 200% 210% 220% 230% 240% 250% 260% 270% 280% 290% 300% 310% 320% 330% 340% 350% 360% 370% 380% 390% 400% 410% 420% 430% 440% 450% 460% 470% 480% 490% 500% 510% 520% 530% 540% 550% 560% 570% 580% 590% 600% 610% 620% 630% 640% 650% 660% 670% 680% 690% 700% 710% 720% 730% 740% 750% 760% 770% 780% 790% 800% 810% 820% 830% 840% 850% 860% 870% 880% 890% 900% 910% 920% 930% 940% 950% 960% 970% 980% 990% 1000%

Destruição de equipamentos elétricos e eletrónicos antigos

Este símbolo no produto ou no seu embalamento indica que este produto não deverá ser tratado como lixo doméstico. Ao invés disso, deverá ser levado até um ponto de recolha aplicável para a reciclagem de equipamento elétrico e eletrónico.

Ao assegurar-se de que este equipamento é destruído de forma correta está a ajudar a prevenir potenciais consequências negativas para a saúde ambiental e humana que poderão ser provocadas pela destruição inapropriada deste produto. A reciclagem de materiais ajudará a conservar os recursos naturais..

Para mais informação, contacte o seu serviço de tratamento de resíduos.

Salvaguardas e precauções importantes

1. Este produto destina-se apenas a uso interior.
2. Não exponha o produto a pó, luz do sol direta, chuva, humidade elevada, temperaturas elevadas ou choques mecânicos.
3. Não exponha o produto a salpicos, pingas ou humidade. O produto não deve ser imerso em líquido.
4. Não desmonte o produto; não contém peças para reparação.
5. Não utilize o produto em caso de danos.
6. Nunca transporte o produto pelos cabos.
7. Para limpeza externa, utilize apenas um pano suave, limpo e húmido.
8. A utilização de detergentes poderá danificar o acabamento exterior.
9. Utilize apenas os cabos fornecidos com o produto.
10. Este aparelho não foi criado para ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas, ou por pessoas sem a experiência ou conhecimento apropriados a menos que tenham recebido orientação ou instruções prévias relacionadas com a utilização deste dispositivo de alguém responsável pela sua segurança. As crianças devem ser supervisionadas para que não utilizem este aparelho como um brinquedo.

Ergonomia

Manter a mão na mesma posição durante um longo período de tempo poderá levar a cansaço e dor. Se isto ocorrer repetidamente, consulte o seu médico. Como precaução, recomendamos que faça uma pausa de 15 minutos a cada hora.

Informação de assistência técnica

Licenciado para venda na Europa, África, Médio Oriente, Rússia, Índia e Oceânia.

Fabricado por: Bigben Interactive 396, Rue de la Voyette, C.R.T. 2 Fretin, CS 90414 - 59814 LESOUIN Cedex França

[e-mail], www.bigben.eu

For use exclusively with PlayStation®4. "B," "PlayStation," PS4" and "ΔOX□" are registered trademarks of Sony Interactive Entertainment Inc. All rights reserved. Guarde esta informação para referência futura. AVISO! Este produto não é adequado a menores de 7 anos de idade, o cabo pode enrolar-se em torno do pescoço. Ajude-nos a proteger o ambiente! Não se desfaça de artigos eletrónicos no lixo normal. O Windows® 7/8/10 são marcas comerciais registadas da Microsoft Corporation. O modo Advanced para PC não foi testado nem aprovado pela Sony Interactive Entertainment Europe.
