NÁVOD K OBSLUZE Revolution Pro 5 Nacon

6 závaží (2x 10g, 2x 14g, 2x 16g)

Hmotnost: približne 308 g

Vstup: napätie 5 V = 500 mA

11 LED kontrolka hráča (v režime PS4™)

12 LED kontrolky hráča (v režime PS5®) + ukazovatele úrovne nabitia batérie

13 Lává páčka

14 Tlačidlo Zdielat

15 Prepinač platformy (PS5 ^® , PS4 ^TM , PC ^* )

16 Prepínač klasického a pokročilého režimu

17 Spúšt L2

18 Blokovanie spúšte L2

21 Tlačidlo pre zníženie hlasitosti

22 Tlačidlo Bluetooth®

23 Tlačidlo pre zvýšenie hlasitosti

24 Tlačidlo skratky S3

25 Tlačidlo skratky S1

26 Blokovanie spůšte R2

27 Spúšt R2

28 Tlačidlo pre volbu profilu

29 Prepínač drôtového a bezdrôtového režimu

30 Port USB-C

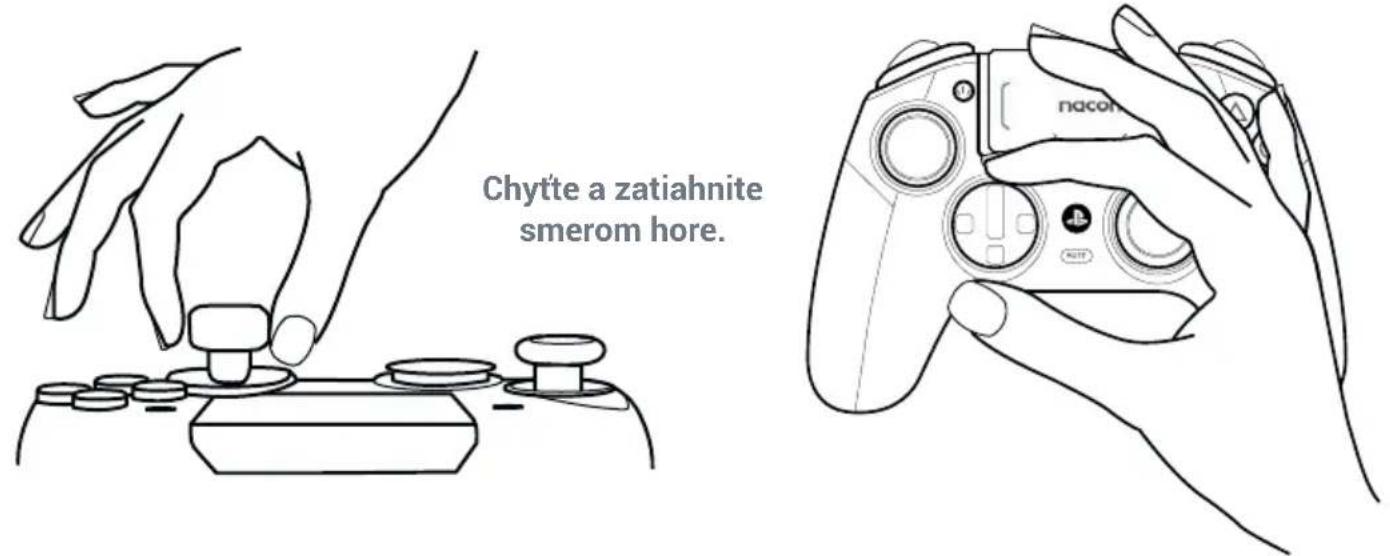

Páčky, smerový ovládač, čapy páčok a rukoväte

- Vyberte hlavičku páčky alebo smerový ovládač: Chytte hlavičku páčky alebo smerový ovládač dvoma prstami a zatiahnite.

Chytte a zatiahnite smerom hore.

• Vymeňte čap páčky:

Majte na pamäti, že ked'sú v 3,5mm zdierke v ovládači zapojené drôtové slúchadla, bude funkcia Bluetooth® vypnutá.

Presvedčte sa, že prepínač platformy je nastavený na PC.

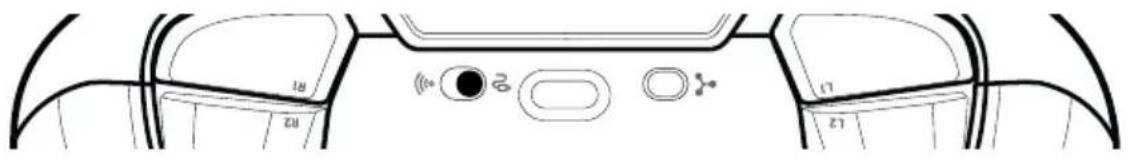

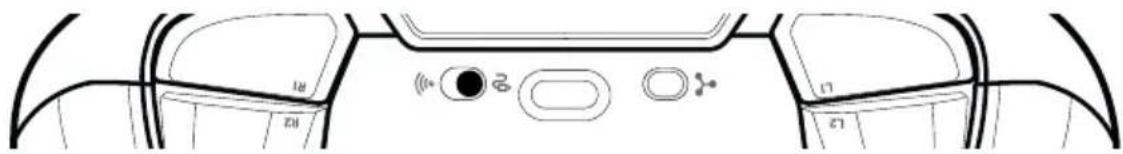

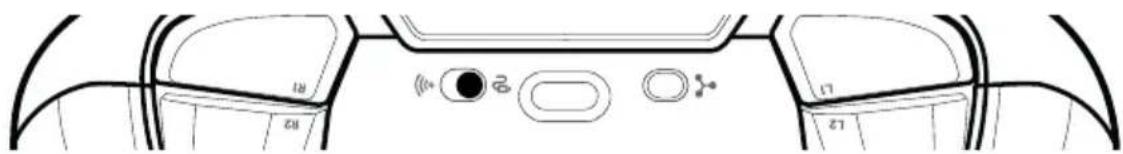

Ak chcete hrat' v drôtovom režime:

R1 28 2 6 + - L1 12

Presvedčte sa, že prepínač drôtového a bezdrôtového režimu je nastavený na drôtový režim.

Pomocou priloženého kábla s konektormi USB-A a USB-C pripojte ovládač k počítaču. Akonáhle je ovládač automaticky rozpoznaný, je pripravený na použitie.

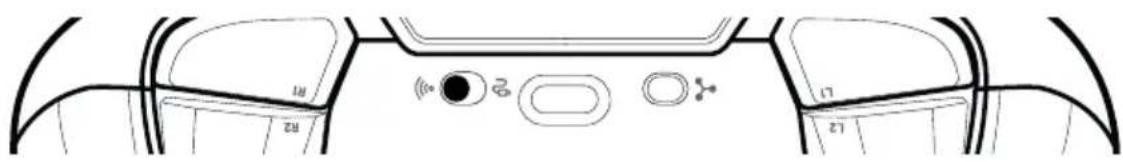

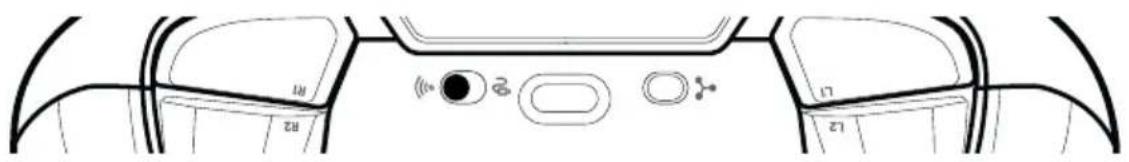

Ak chcete hrat' v bezdrôtovom režime:

Presvedčte sa, že prepínač drôtového a bezdrôtového režimu je nastavený na bezdrôtový režim.

Stlačte tlačidlo PS. Ovládač je pripravený na použitie.

Presvedčte sa, že prepínač platformy je nastavený na PS5®.

Ak chcete hrat' v drôtovom režime:

Presvedčte sa, že prepínač drôtového a bezdrôtového režimu je nastavený na drôtový režim.

Pomocou priloženého kábla s konektormi USB-A a USB-C pripojte ovládač ku konzole. Stlačte tlačidlo PS. Ovládač je pripravený na použitie.

Ak chcete hrat' v bezdrôtovom režime:

Presvedčte sa, že prepínač drôtového a bezdrôtového režimu je nastavený na bezdrôtový režim.

Presvedčte sa, že USB adaptér je správne zapojený do konzoly. Stlačte tlačidlo PS. Ovládač je pripravený na použitie.

Presvedčte sa, že prepínač platformy je nastavený na PS4™.

Ak chcete hrat' v drôtovom režime:

Presvedčte sa, že prepínač drôtového a bezdrôtového režimu je nastavený na drôtový režim.

Pomocou priloženého kábla s konektormi USB-A a USB-C pripojte ovládač ku konzole.

Stlačte tlačidlo PS. Ovládač je pripravený na použitie.

Ak chcete hrat' v bezdrôtovom režime:

Presvedčte sa, že prepínač drôtového a bezdrôtového režimu je nastavený na bezdrôtový režim.

Presvedčte sa, že USB adaptér je správne zapojený do konzoly.

Stlačte tlačidlo PS. Ovládač je pripravený na použitie.

I Blokovanie spúští

1. Stlačením a podržaním tlačidla odomknite systém.
2. Posunutím tlačidla hore alebo dole aktivujte/deaktivujte blokovanie spúští.

Klasický a pokročilý režim

• Upravte amplitúdu a mítvu zónu l'avej a pravej páčky.
• Zmeňte funkcie tlačidiel ovládača (s výnimkou tlačidiel Share, Options a PS).
• Upravte mítvu zónu l'avej a pravej spúšte.
• Upravte intenzitu vibrácií ovládača.
• Zmeňte nastavenie smerového ovládača: osemsmerné alebo štvorsmerné.
• Upravte nastavenie tlačidiel skratiek.
• Aktualizujte firmware ovládača.

1. Prepínač drôtového a bezdrôtového režimu je nastavený na drôtový režim.
2. Prepínač platformy je nastavený na PS5 ^® alebo PS4 ^™ .
3. Prepínač klasického a pokročilého režimu je nastavený na pokročilý režim.

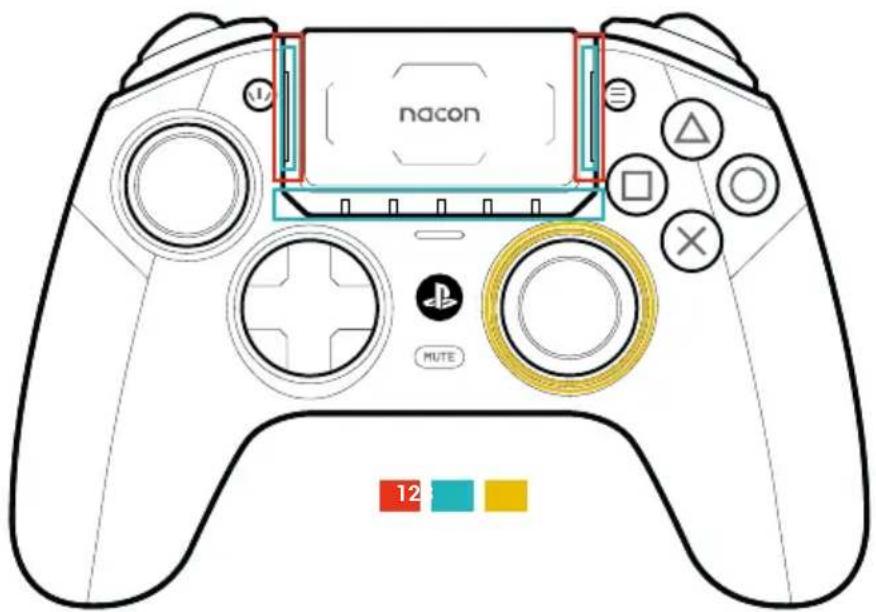

Týchto pát bielych LED ukazovatel'ov slúži k označeniu čísla hráča.

Týchto pät' bielych LED ukazovatel'ov

Týchto pät' bielych LED ukazovatel'ov

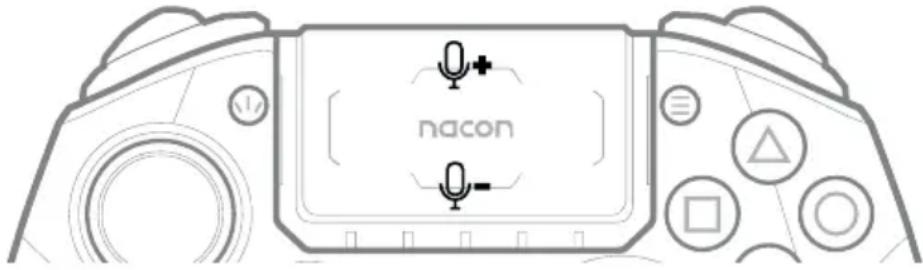

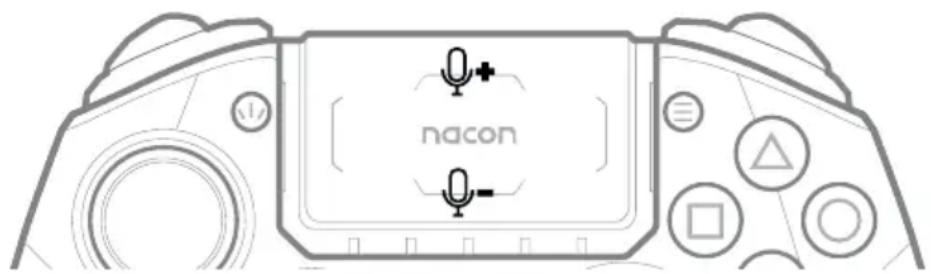

Klepnutím v hornej časti zisk zvýšite, klepnutím v dolnej časti ho znížite.

nacon

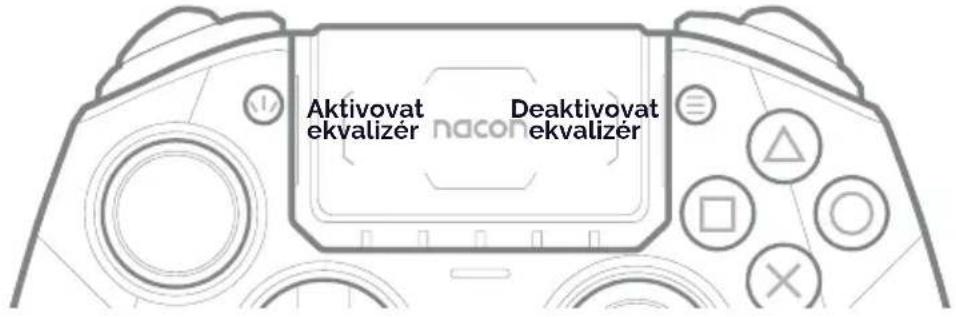

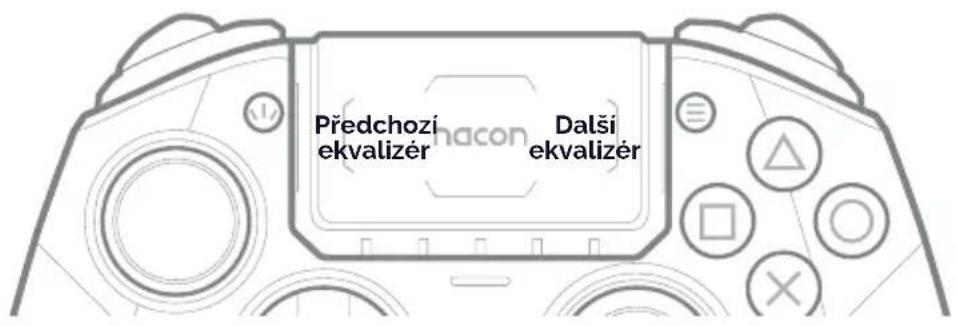

Ekvalizér:

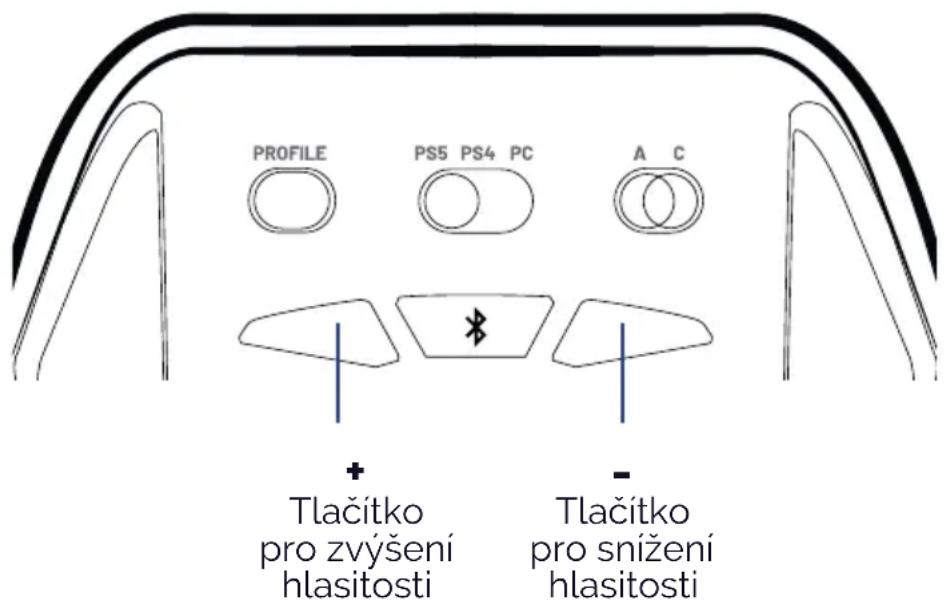

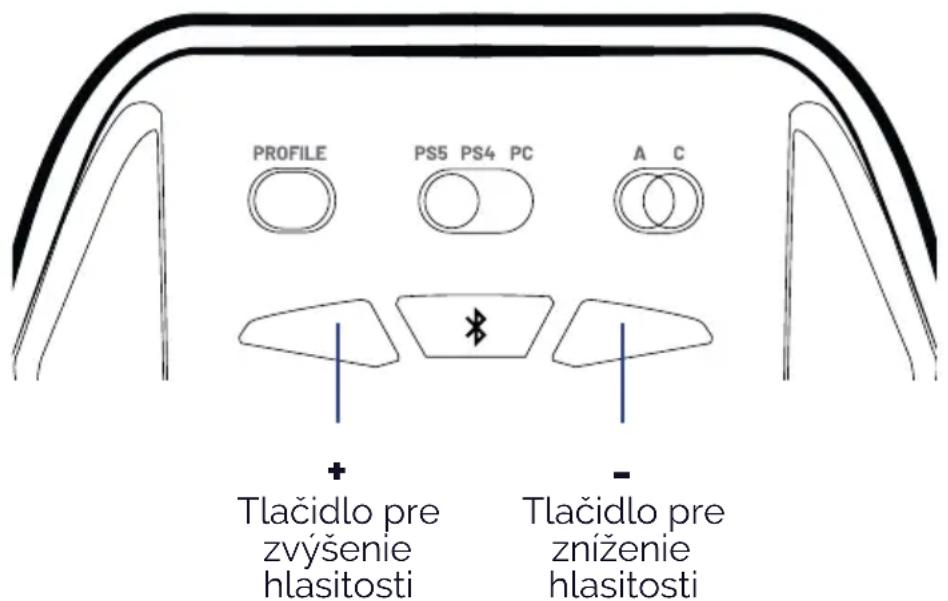

I Ovládanie hlasitosti

Ak je k ovládaču pripojené audio zariadenie, stlačením tlačidla pre zvýšenie hlasitosti zvýšite hlasitost' zvuku. Stlačením tlačidla pre zníženie hlasitosti ju znížite.

PROFILE PS5 PS4 PC A C + Tlačidlo pre zvýšenie hlasitosti - Tlačidlo pre zníženie hlasitosti

I Párovanie pomocou Bluetooth®

• Ovládač sa prepne do režimu párovania a svetelný kruh okolo pravej páčky začne striedavo blikat' modro a bielo.
• Akonáhle bude ovládač spárovaný, svetelný kruh prestane blikat.
• Pri používaní rovnakých True Wireless slúchadiel / slúchadiel s mikrofónom dôjde v budúcnosti k ich automatickému pripojeniu. Predtým ako spustíte párovanie, presvedčte sa, že Bluetooth® v ovládači je zapnutý, a to tak, že stlačíte a po dobu troch sekúnd podržíte tlačidlo Bluetooth®.

I Ako nabíjať ovládač Revolution 5 Pro

POZNÁMKA: Na výdrž batérie má vplyv to, aké funkcie ovládača ste aktivovali a aké hry hráte. Čím viacej funkcií aktivujete, tým rýchlejšie vyčerpáte energiu batérie.

I Dôležité bezpečnostné opatrenia

3/ Výrobok nevystavujte prachu, vysokej vlhkosti, vysokým teplotám alebo mechanickému šoku.

6/ Výrobok neprenášajte za kábel.

Ak sa látka obsiahnutá v batérii dostane do styku s vašim oblečením, pokožkou alebo očami, dôkladne ich umyte čistou vodou a ihned' kontaktujte lekára.

Batériu vždy uchovávajte mimo dosahu detí.

Telefonická podpora pre USA/Kanadu (v angličtine/francúzštine/španielčine)

„„„PlayStation“, „PS5“, „PS4“, „PlayStation Shapes Logo (gradated)“, „DualSense“ a „DUALSHOCK“ jsou registrované ochranné známky nebo ochranné známky společnosti Sony Interactive Entertainment Inc. Všechny ostatní ochranné známky jsou majetkem příslušných vlastníků. Vyrobeno a distribuováno na základě licence od společnosti Sony Interactive Entertainment a jejích poboček.

© 2024 NACON

Vyrobeno v Číně

Děkujeme vám, že jste si zakoupili tento výrobek značky NACON®.

Účelem tohoto výrobku je obohatit váš zážitek z hraní videoher. Tuto příručku si prosím uschovejte na bezpečném místě pro budoucí použit

I Obsah

Revolution 5 Pro Pouzdro na uskladnění

Schránka na příslušenství

2 směrové ovladače

Kovové čepy páček (2x 30°, 2x 38°)

6 závaží (2x 10g, 2x 14g, 2x 16g)

6 hlaviček páček (2 konkávní, 4 konvexní)

Externí mikrofon

USB adaptér

Stručná příručka3m USB-C kab

I Dodatečné údaje

Rozměry: 190 x 189 x 89 mm

Hmotnost: přibližně 308 g

Vstup: napětí 5V == 500 mA

Pamatujte: Protože naším cílem je neustále zlepšovat váš zázitek z hraní videoher, je pravděpodobné, že budeme prostřednictvím aplikace Revolution 5 Pro průběžně uvolňovat aktualizace firmwaru. V aplikaci proto pravidelně kontrolujte dostupnost nových aktualizací.

I Přehled prvků

nacon 13 14 3 1 3 2 4 11 12 5 10 6 7 9 8 271 152 16 26 18 25 19 2420 23 222

1 Konektor USB-C

2 Dotykový panel

3 4x LED ukazatel profilu (aktivni pouze v pokročilém režimu)

4 Tlačitko Možnosti

5 Akční tlačítka

6 Pravá páčka

7 Tlačitko pro ztlumeni mikrofonu

8 3,5mm zdířka

9 Směrový ovladač

10 Tlačitko PS

11 LED kontrolka hráče (v režimu PS4™)

12 LED kontrolky hráče (v režimu PS5®) + ukazatele úrovně nabiti baterie

13 Levá páčka

14 Tlačitko Sdilet

15 Přepínač platformy (PS5, PS4™, PC*)

16 Přepinač klasického a pokročilého režimu

17 Spoušt L2

18 Blokováni spouště L2

19 Tlačitko zkratky S2

20 Tlačitko zkratky S4

21 Tlačitko pro snížení hlasitosti

22 Tlačitko Bluetooth®

23 Tlačitko pro zvýšení hlasitosti

24 Tlačitko zkratky S3

25 Tlačitko zkratky S1

26 Blokováni spouště R2

27 Spoušt R2

28 Tlačitko pro volbu profilu

29 Přepínač drátového a bezdrátového režimu

30 Port USB-C

31 Multifunkční tlačitko

32 USB adaptér

33 LED kontrolka párování

34 Tlačitko párování

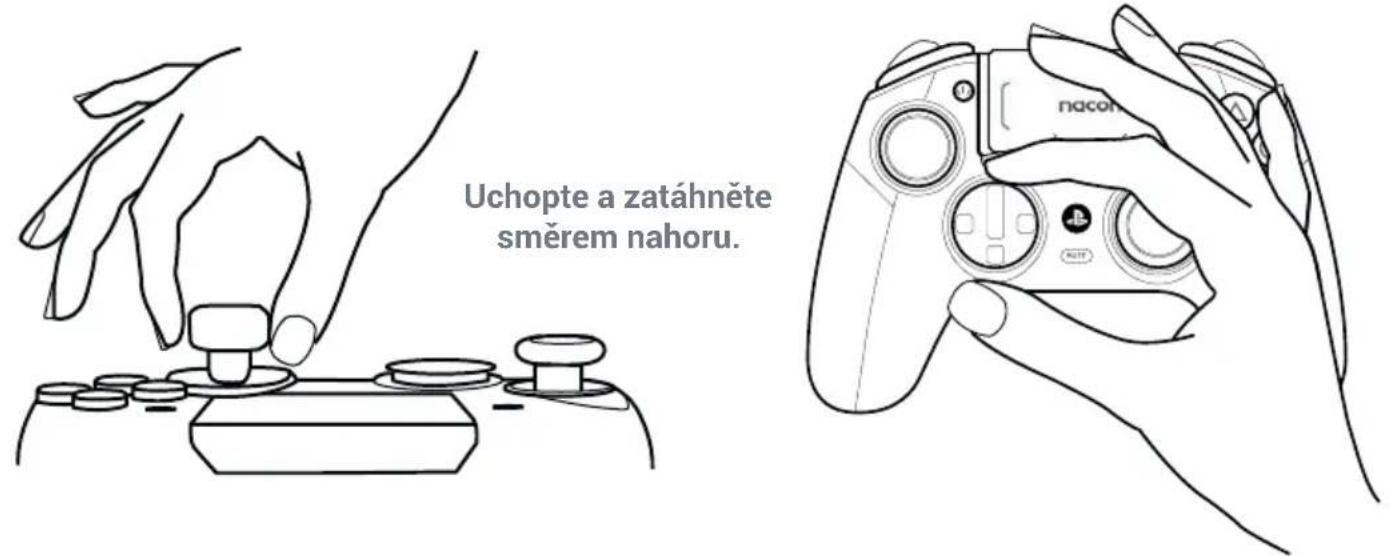

Páčky, směrový ovladač, čepy páček a rukojeti

Upravte si ovladač s pomocí přiloženého příslušenství:

- Vyjměte hlavičku páčky nebo směrový ovladač: Uchopte hlavičku páčky nebo směrový ovladač dvěma prsty a zatáhněte.

Uchopte a zatáhněte směrem nahoru.

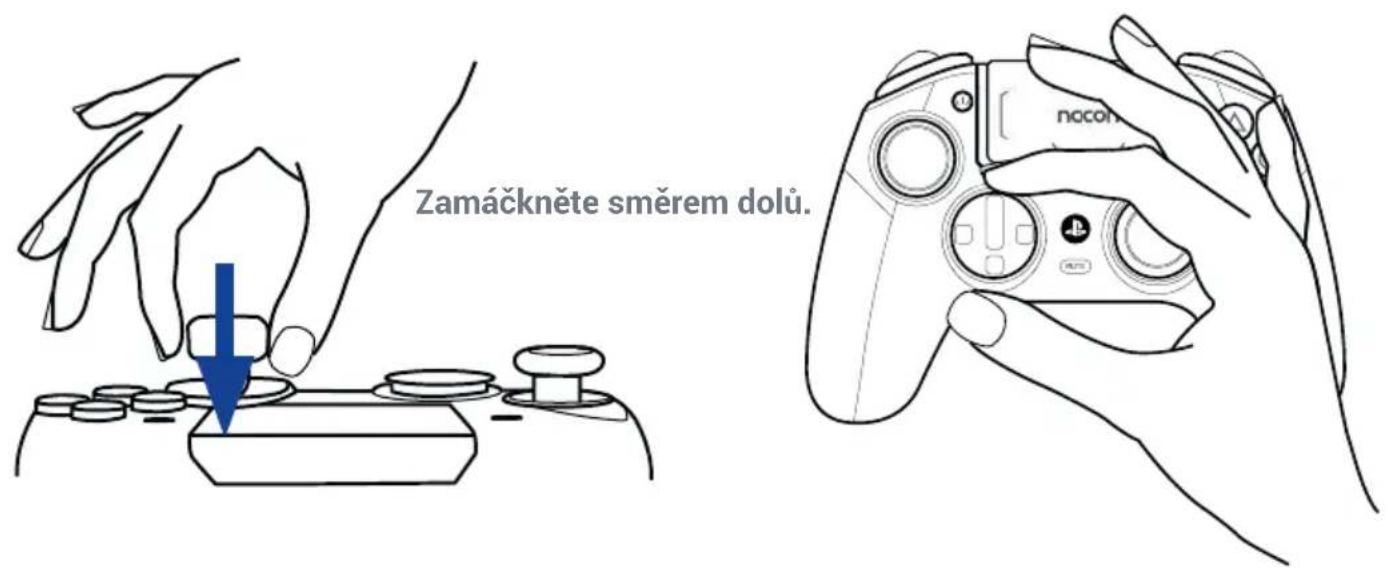

- Nasadte novou hlavičku páčky nebo směrový ovladač: Umístěte hlavičku páčky nebo směrový ovladač na příslušné místo a zamáčkněte je, dokud se neozve cvaknutí.

Zamáčkněte směrem dolů.

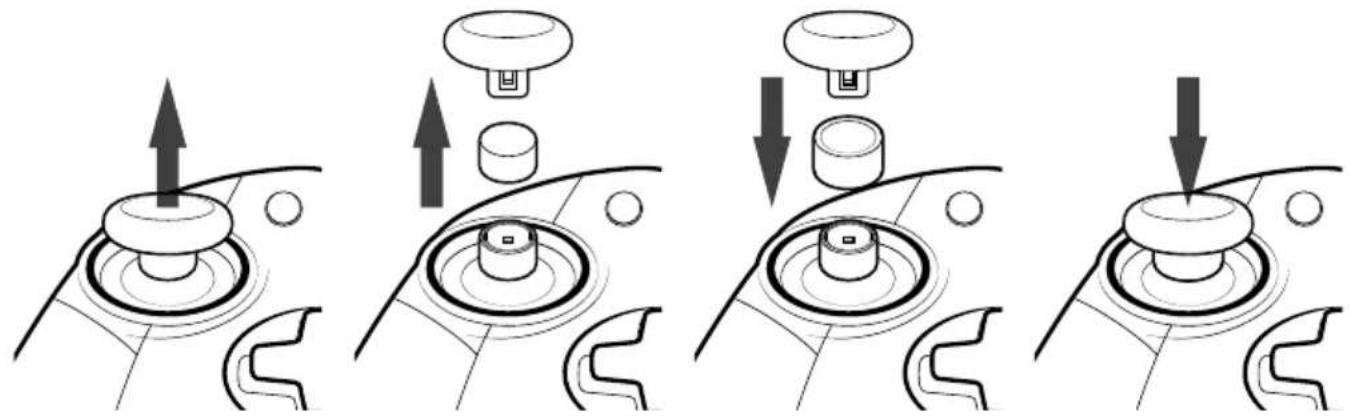

• Vyměňte čep páčky:

Výměna čepu levé nebo pravé páčky vám umožní reagovat v určitých hrách rychleji nebo přesněji. Chcete-li vyměnit čep páčky, musíte:

• vyjmout stávající hlavičku tím, že za ni zlehka zatáhnete;
• vyjmout stávající čep tím, že za něj zatáhnete;
• vložit na místo nový požadovaný čep;
• zkontrolovat, že hlavička páčky je otočená tak, aby tvar na její spodní straně odpovídal tvaru v horní části čepu. Poté hlavičku zlehka zamáčkněte, dokud se neozve cvaknutí.

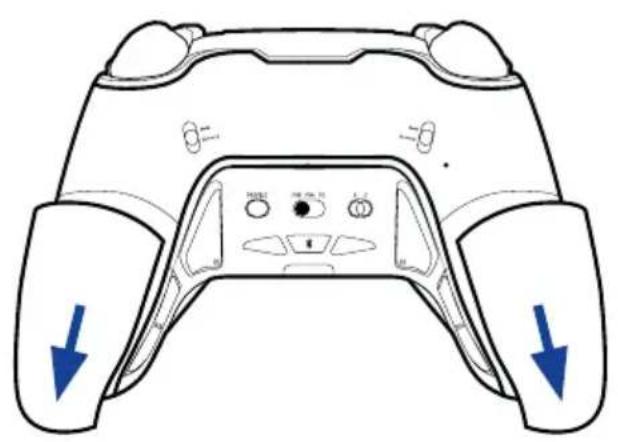

- Vyměňte závaží v rukojetích: Chcete-li vyměnit závaží, stiskněte kryty prostorů pro závaží a posunem směrem dolů je odstraňte. Vložte požadovaná závaží a nasuňte kryty zpět do původní pozice, dokud se neozve cvaknutí.

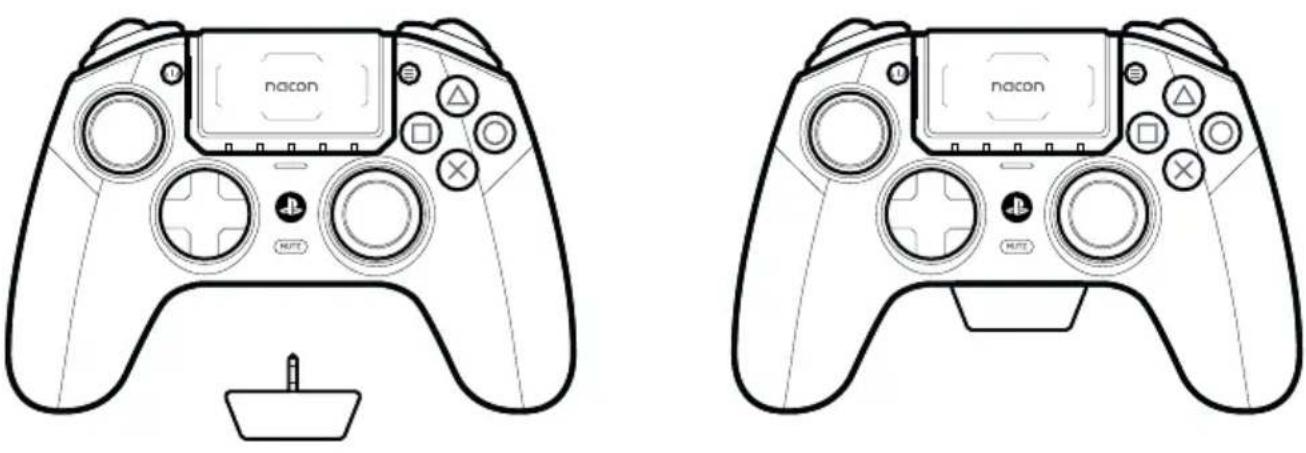

S pomocí tohoto externího mikrofonu můžete efektivně komunikovat s členy vašeho týmu. Tento jednoduchý připojovací mikrofon s jackem vám poslouží ke komunikaci například v kombinaci s bezdrátovými sluchátky bez mikrofonu.

K propojení s bezdrátovými sluchátky využívá ovladač technologii Bluetooth ^® 5.2. Za takové situace fungují komunikace pomocí Bluetooth ^® a komunikace pomocí rádiové frekvence s USB adaptérem souběžně a bez rušení. Zvuk z konzole PlayStation ^® 5 uslyšite v připojeném bezdrátovém zařízení. Pokud budete chtít komunikovat s ostatními hráči, zapojte prosím externí mikrofon do 3,5mm zdířky v ovladači.

Mějte na paměti, že když jsou v 3,5mm zdířce v ovladači zapojena drátová sluchátka, bude funkce Bluetooth® vypnutá.

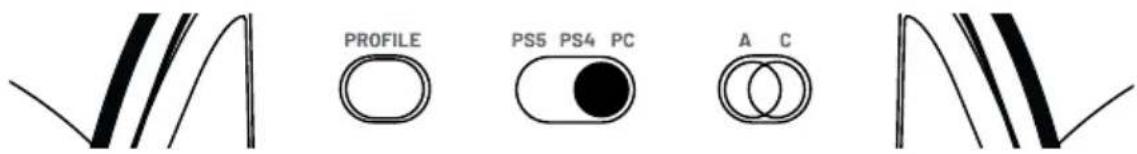

I Jak používat ovladač s PC\*

PROFILE PS5 PS4 PC A C

Přesvědčte se, že přepínač platformy je nastavený na PC*.

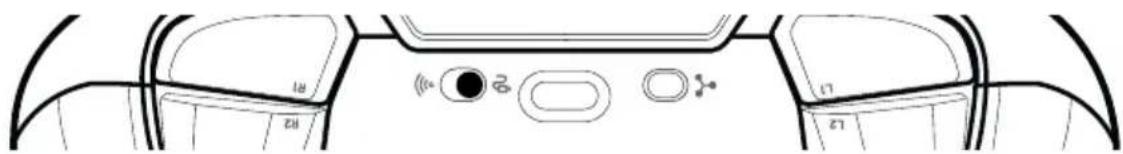

Pokud chcete hrát v drátovém režimu:

Přesvědčte se, že přepínač drátového a bezdrátového režimu je nastavený na drátový režim.

Pomocí přiloženého kabelu s konektory USB-A a USB-C připojte ovladač k počítači.

Jakmile je ovladač automaticky rozpoznán, je připravený k použití.

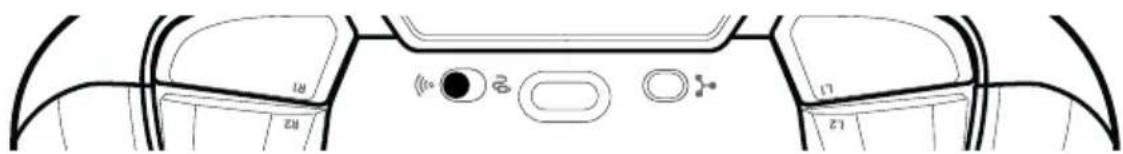

Pokud chcete hrát v bezdrátovém režimu:

Přesvědčte se, že přepínač drátového a bezdrátového režimu je nastavený na bezdrátový režim.

Přesvědčte se, že USB adaptér je správně zapojený do počítače.

Stiskněte tlačítko PS. Ovladač je připravený k použití.

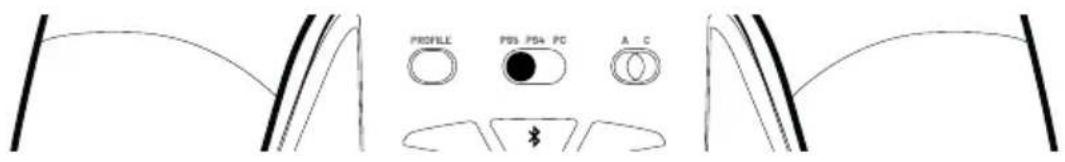

Jak používat ovladač s konzolí PlayStation ^® 5

PROFILE PDS PDA PC A C

Přesvědčte se, že přepínač platformy je nastavený na PS5®.

Pokud chcete hrát v drátovém režimu:

Přesvědčte se, že přepínač drátového a bezdrátového režimu je nastavený na drátový režim.

Pomocí přiloženého kabelu s konektory USB-A a USB-C připojte ovladač ke konzoli. Stiskněte tlačítko PS. Ovladač je připravený k použití.

Pokud chcete hrát v bezdrátovém režimu:

Přesvědčte se, že přepínač drátového a bezdrátového režimu je nastavený na bezdrátový režim.

Přesvědčte se, že USB adaptér je správně zapojený do konzole.

Stiskněte tlačítko PS. Ovladač je připravený k použití.

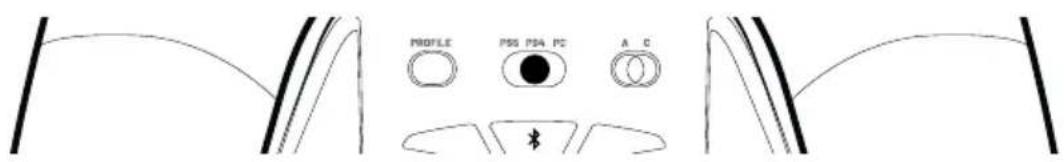

Jak používat ovladač s konzolí PlayStation ^® 4

PROFILE PSS PDA PC A C

Přesvědčte se, že přepínač platformy je nastavený na PS4™.

Pokud chcete hrát v drátovém režimu:

Přesvědčte se, že přepínač drátového a bezdrátového režimu je nastavený na drátový režim.

Pomocí přiloženého kabelu s konektory USB-A a USB-C připojte ovladač ke konzoli. Stiskněte tlačítko PS. Ovladač je připravený k použití.

Pokud chcete hrát v bezdrátovém režimu:

Přesvědčte se, že přepínač drátového a bezdrátového režimu je nastavený na bezdrátový režim.

Přesvědčte se, že USB adaptér je správně zapojený do konzole.

Stiskněte tlačítko PS. Ovladač je připravený k použití.

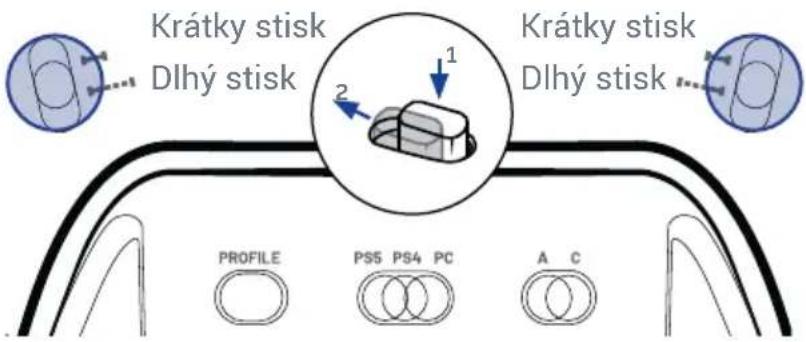

Blokování spouští

Chcete-li aktivovat nebo deaktivovat blokování spouští, postupujte následovně:

1. Stisknutím a podržením tlačítka odemkněte systém.
2. Posunutím tlačítka nahoru nebo dolů aktivujte/deaktivujte blokování spouští.

Krátký stisk Krátký stisk Dlouhý stisk Dlouhý stisk 1 PROFILE PS5 PS4 PC A C

I Zkrácení vstupního rozsahu spouští

Blokování spouští je zcela mechanická funkce. Reaktivitu spouští můžete zvýšit dvěma způsoby:

• V KLASICKÉM REŽIMU: Stiskněte a podržte tlačítko pro volbu profilu a poté zcela stiskněte spoušt. Ovladač zavibruje jednou na znamení toho, že je zvolen krátký vstupní rozsah spouště, a zavibruje dvakrát na znamení toho, že je zvolen dlouhý vstupní rozsah spouště. Následně můžete spoušt i tlačítko pro volbu profilu uvolnit.
  • V POKROČILÉM REŽIMU: Použijte doprovodnou aplikaci a změňte toto nastavení v některém ze svých profilů.

Informace o bezdrátové komunikaci

Tento ovladač využívá rádiové frekvenční pásmo 2,4 GHz, a proto v případě, že stejné frekvenční pásmo využívají i jiná blízká zařízení, můžete zaznamenat určité potíže.

Nacon prověřil funkčnost tohoto ovladače s konzolí PlayStation®5 (skupina modelů CFI-1000).

Doporučujeme zapojit USB adaptér do USB portu na přední straně konzole PlayStation®5 (skupina modelů CFI-1000).

Ke komunikaci s bezdrátovými sluchátky do uší nebo bezdrátovými sluchátky s mikrofonem využívá ovladač technologii Bluetooth ^® 5.2. Za takové situace funguje komunikace pomocí Bluetooth ^® a rádiové frekvence souběžně a bez rušení. Za účelem přenosu dat z mikrofonu je také možné zapojit do 3,5mm zdířky přiložený externí mikrofon. Jsou-li ve zdířce zapojena sluchátka s mikrofonem, prénášejí se data do sluchátek a z mikrofonu pouze prostřednictvím audio jacku a Bluetooth ^® je vypnuto.

Jsou-li ve zdířce zapojena drátová sluchátka s mikrofonem, není možné k ovladači připojit nebo s ním spárovat bezdrátová sluchátka s mikrofonem nebo bezdrátová sluchátka do uší. Pokud se o to pokusíte, bude světelný kruh kolem pravé páčky po dobu pěti sekund blikat červeně na znamení toho, že daná činnost nebyla rozpoznána.

Jsou-li ve zdířce zapojena drátová sluchátka do uší, není možné k ovladači připojit nebo s ním spárovat bezdrátová sluchátka do uší nebo bezdrátová sluchátka s mikrofonem.

I Technologie Hallova jevu

Technologie Hallova jevu, založená na využívání magnetických senzorů a magnetů, zabraňuje tření a mechanickému opotrebení klíčových komponent. V důsledku toho se při srovnání s tradičními mechanismy značně prodlužuje jejich životnost.

I Vibrace

Ovladač disponuje vibračním motorkem, který je kompatibilní pouze s hrami pro PC* a PS4™. Při hraní PS5® her na konzoli PlayStation®5 v režimu PS5® nebude ovladač vibrovat.

Klasický a pokročilý režim

Klasický režim: ovladač se bude chovat stejně jako klasický bezdrátový ovladač DualSense®, bezdrátový ovladač DUALSHOCK®4 nebo ovladač pro PC.

Následující nastavení můžete upravovat „za pochodu“ bez nutnosti doprovodné aplikace:

• Namapování tlačítek na čtyři zadní tlačítka zkratek.
• Délka stisku spouští – pomocí systému blokování spouští.
• Délka vstupního rozsahu spouští.
• Nastavení zvuku – pomocí dotykového panelu.

Pokročilý režim: získejte přístup ke všem možnostem úprav prostřednictvím aplikace Revolution 5 Pro.

Aplikaci si stáhněte na adrese https://nacongaming.com/revolution-5-pro a postupujte podle pokynů. Bavte se!

Abyste snáze poznali rozsah všech funkcí ovladače, jsou v něm předinstalovány čtyři profily.

Profil 1: Závodní – Sportovní. Uzpůsobený závodním a sportovním hrám.

Profil 2: FPS. S rychleji reagující křivkou na levé páčce pro hbitý pohyb a lineárně rostoucí křivkou na pravé páčce pro přesné míření.

Profil 3: Arkádový – Soubojový. S okamžitě reagující křivkou na levé i pravé páčce pro kratší reakční dobu.

Profil 4: Infiltrační. S velmi rychle reagující křivkou na levé páčce pro bleskový pohyb a zpožděnou křivkou na pravé páčce pro přesné provádění činností.

Prostřednictvím aplikace můžete vytvářet svoje profily a sdílet je s přáteli i celou herní komunitou.

Mapování zadních tlačítek zkratek

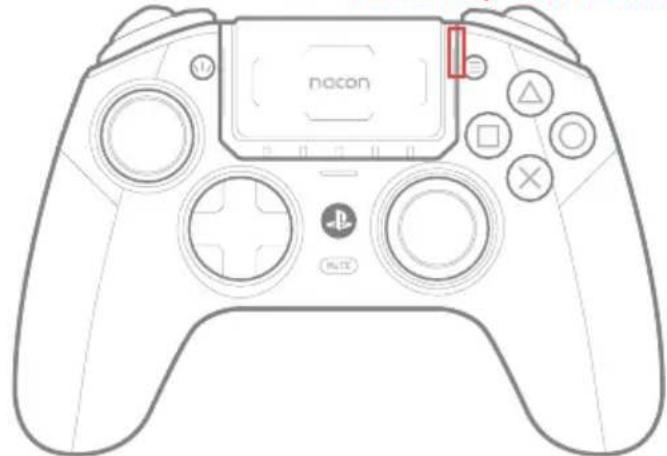

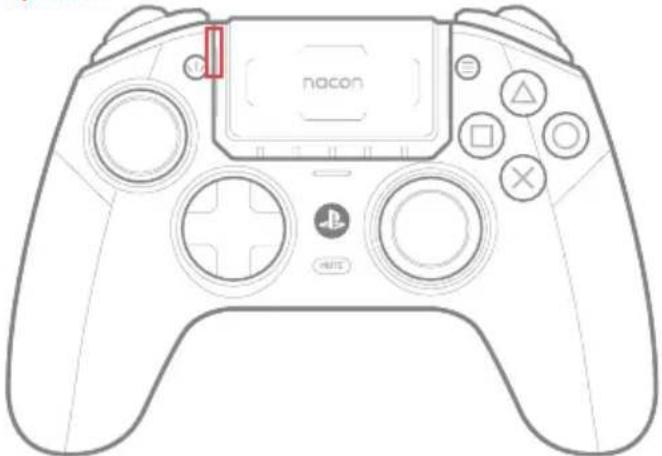

• V KLASICKÉM REŽIMU

1. Stiskněte a na dobu tří sekund podržte multifunkční tlačítko. Světelný kruh kolem pravé páčky začne blikat.
2. Nyní stiskněte zadní tlačítko zkratky, které chcete naprogramovat. LED ukazatel profilu odpovídající zvolenému tlačítku zkratky se rozsvítí (viz obrázky níže).
3. Poté stiskněte tlačítko, které chcete přířadit k danému tlačítku zkratky. Příslušný LED ukazatel profilu třikrát zabliká na znamení toho, že zvolené tlačítko zkratky bylo namapováno.
4. Tyto kroky zopakujte pro každé tlačítko zkratky nebo budete-li chtít změnit stávající nastavení.
5. Pro opuštění tohoto režimu a uložení nastavení krátce stiskněte multifunkční tlačítko. Světelný kruh přestane blikat.

LED ukazatel profilu 3 LED ukazatel profilu 1

ostatní LED ukazatele jsou zhasnuté.

ostatní LED ukazatele jsou zhasnuté.

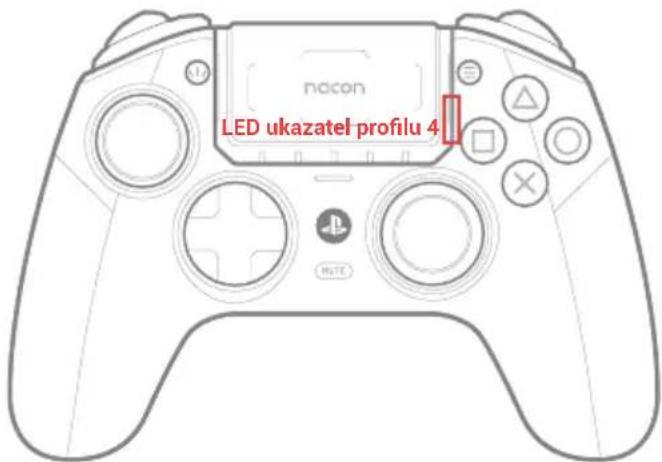

LED ukazatel profilu 4

Mapuje se S2

LED ukazatel profilu 4 svítí:

bíle (režim PS5)

nebo

modre (režim PS4)

nebo

fialově (režim PC),

ostatní LED ukazatele jsou zhasnuté.

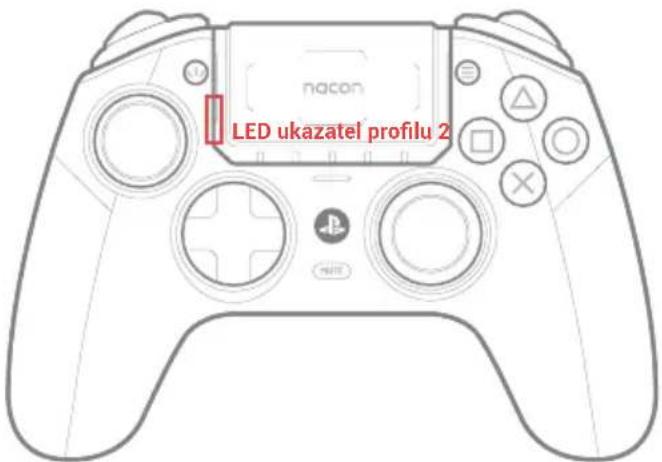

nacon LED ukazatel profilu 2

Mapuje se S4

LED ukazatel profilu 2 svítí:

bíle (režim PS5)

nebo

modre (režim PS4)

nebo

fialově (režim PC),

ostatní LED ukazatele jsou zhasnuté.

Nastavení pokročilého režimu (s využitím doprovodné aplikace pro PC)

V doprovodné aplikaci pro PC, dostupné ke stažení z webu nacongaming.com, jsou vám pro každou platformu k dispozici až čtyři plně upravitelné herní profily. Aplikace je kompatibilní s Windows 10/11 a macOS.

Jakmile si aplikaci nainstalujete, budete moct upravovat nastavení svého ovladače a bavit se při testování a optimalizování vašich vlastních nastavení ve vašich oblíbených hrách.

Pamatujte: Současně můžete mít v ovladači pro každou platformu uložené až čtyři odlišné profily.

I Vlastnosti aplikace

• Upravte amplitudu a mrtvou zónu levé a pravé páčky.
• Změňte funkce tlačítek ovladače (s výjimkou tlačítek Share, Options a PS).
• Upravte mrtvou zónu levé a pravé spouště.
• Upravte intenzitu vibrací ovladače.
• Změňte nastavení směrového ovladače: osmisměrné nebo čtyřsměrné.
• Upravte nastavení tlačítek zkratek.
• Aktualizujte firmware ovladače.

I Spuštění aplikace

Poté, co aplikaci stáhnete a nainstalujete, se před jejím spuštěním přesvědčte, že ovladač je připojený k počítači pomocí kabelu. Také se přesvědčte, že:

1. Přepínač drátového a bezdrátového režimu je nastavený na drátový režim.
2. Přepínač platformy je nastavený na PS5 ^® nebo PS4 ^™ .
3. Přepínač klasického a pokročilého režimu je nastavený na pokročilý režim.
   Nyní jste připraveni spustit aplikaci a podle pokynů na obrazovce si přizpůsobit herní profil.

Poté, co si profil přizpůsobíte a zavřete aplikaci, můžete pomocí přepínače přepínat z jednoho režimu na druhý – pozice „C“ znamená klasický režim a pozice „A“ znamená pokročilý režim. Mezi jednotlivými profily můžete v pokročilém režimu přepínat stisknutím tlačítka pro volbu profilu.

I LED ukazatele

nacon MUTE 12

1. Číslo profilu + nastavení zvuku/mikrofonu + indikace ztlumení mikrofonu.

2. Číslo hráče v režimu PS5+ úroveň nabití baterie (na vyžádání) (PS4™/PC*) + průběh nabíjení baterie při vypnutém ovladači.

3. Režim ovladače (PS5®/PS4™/PC*) + různé využití podle situace + párování pomocí Bluetooth®.

• V režimu PS5®:

Klasický režim: Svítící LED ukazatele = ztlumený mikrofon, zvýšení/snížení hlasitosti zvuku nebo zisku mikrofonu, ukazatel profilu ekvalizéru, mapování tlačítek zkratek.

Pokročilý režim: Ztlumený mikrofon, ukazatel čísla profilu.

nacon

Těchto pět bílých LED ukazatelů slouží k označení čísla hráče.

Barevný LED ukazatel na USB adaptéru informuje o probíhajícím párování a zobrazuje stav připojení k ovladači.

• V režimu PS4™:

Klasický režim: Svítící LED ukazatele = ztlumený mikrofon, zvýšení/snížení hlasitosti zvuku nebo zisku mikrofonu, ukazatel profilu ekvalizéru, mapování tlačítek zkratek.
Pokročilý režim: Ztlumený mikrofon, ukazatel čísla profilu.

nacon

Těchto pět bílých LED ukazatelů slouží
na vyžádání k zobrazení informace o úrovni nabití baterie.

Barevný LED ukazatel na USB adaptéru informuje o probíhajícím párování a zobrazuje stav připojení k ovladači.

• V režimu PC\*:

Klasický režim: LED ukazatele zůstávají zhasnuté a rozsvítí se pouze při mapování tlačítek zkratek.
Pokročilý režim: Tyto čtyři LED ukazatele slouží k označení profilu.

nacon

Těchto pět bílých LED ukazatelů slouží

na vyžádání k zobrazení informace o úrovni nabití baterie.

Barevný LED ukazatel na USB adaptéru informuje o probíhajícím párování a zobrazuje stav připojení k ovladači.

I Nastavení zvuku pomocí dotykového panelu

Zvukový ekvalizér (dále také jako „EQ“) je zvukový filtr, který izoluje určité frekvence a bud' je zesiluje, potlačuje, nebo je ponechává nedotčené.

Po stisku multifunkčního tlačítka můžete použít dotykový panel ovladače k úpravě nastavení zvuku.

V tomto režimu bude světelný kruh kolem pravé páčky trvale blikat bíle – modře – fialově – bíle – modře – fialově, a to dokud budete používat funkce pro úpravu zisku mikrofonu a nastavení ekvalizéru.

KLASICKÝ REŽIM

Zvýšení nebo snížení zisku mikrofonu sluchátek:

Chcete-li upravit zisk mikrofonu, stiskněte krátce multifunkční tlačítko a poté klepněte na horní/dolní část dotykového panelu.

Klepnutím v horní části zisk zvýšíte, klepnutím v dolní části ho snížíte.

nacon

Ekvalizér:

Chcete-li zvolit profil ekvalizéru, stiskněte krátce multifunkční tlačítko a poté klepáním na levou/pravou část dotykového panelu přepínejte mezi jednotlivými nastaveními zvukového ekvalizéru. Vybírat můžete ze čtyř odlišných profilů zvukového ekvalizéru (viz následující přehled):

Předchozi ekvalizér Dalši ekvalizér

Žádný EQ EQ 1	Závodní – Sportovní	EQ 2FPS	EQ 3Arkádový - Soubojový	EQ 4Chat
Všechny LED ukazatele jsou zhasnuté.	LED ukazatel 1 svítí bíle, ostatní LED ukazatele jsou zhasnuté.	LED ukazatele 1 a 2 svítí bíle, ostatní LED ukazatele jsou zhasnuté.	LED ukazatele 1, 2 a 3 svítí bíle, LED ukazatel 4 je zhasnutý.	Všechny LED ukazatele svítí bíle.

POKROČILÝ REŽIM

Chcete-li aktivovat/deaktivovat ekvalizér, stiskněte krátce multifunkční tlačítko a poté klepněte na levou/pravou část dotykového panelu.

K nastavení vlastního ekvalizéru použijte aplikaci Revolution 5 pro.

Aktivovat ekvalizér Deaktivovat ekvalizér

Funkce zvuku

I Ovládání hlasitosti

Je-li k ovladači připojeno audio zařízení, stisknutím tlačítka pro zvýšení hlasitosti zvýšíte hlasitost zvuku. Stisknutím tlačítka pro snížení hlasitosti ji snížíte.

PROFILE PS5 PS4 PC A C + Tlačitko pro zvýšení hlasitosti - Tlačitko pro snížení hlasitosti

Párování pomocí Bluetooth®

Chcete-li spárovat ovladač pomocí Bluetooth® s True Wireless sluchátky nebo sluchátky s mikrofonem, postupujte následovně:

1. Položte ovladač a True Wireless sluchátka / sluchátka s mikrofonem vedle sebe.
2. Přepněte True Wireless sluchátka / sluchátka s mikrofonem do režimu párování pomocí Bluetooth®.
3. Stiskněte a na dobu šesti sekund podržte tlačítko Bluetooth® na ovladači.

PS5 PS4 PC

Tlačitko Bluetooth®

• Ovladač se přepne do režimu párování a světelný kruh kolem pravé páčky začne střídavě blikat modře a bíle.
• Jakmile bude ovladač spárován, světelný kruh přestane blikat.
• Při použití stejných True Wireless sluchátek / sluchátek s mikrofonem v budoucnu dojde k jejich automatickému připojení. Než zahájíte párování, přesvědčte se, že Bluetooth® v ovladači je zapnuté, a to tak, že stisknete a na dobu tří sekund podržíte tlačítko Bluetooth®.

I Jak nabíjet ovladač Revolution 5 Pro

1. Ovladač Revolution 5 Pro obsahuje lithium-iontovou baterii.
2. Chcete-li nabít baterii, připojte kabel s konektory USB-A a USB-C ke konzoli PS5 ^® , konzoli PS4 ^™ nebo počítači a následně k ovladači. Pro co nejkratší dobu nabíjení se přesvědčte, že ovladač je vypnutý. Pokud budete ovladač zároveň nabíjet i používat, bude baterie „upouštět“ energii a doba nabíjení se prodlouží.
3. Budete-li chtít zkontrolovat úroveň nabití baterie v režimu PS§, když je ovladač připojený kabelem, klepněte dvakrát na zadní stranu ovladače. Bílé LED ukazatele pod dotykovým panelem se rozsvítí. Nachází se zde celkem pět LED ukazatelů, které informují o úrovni nabití baterie následovně:

5 LED ukazatelů = 100–80%
4 LED ukazatele = 80–60%
3 LED ukazatele = 60–40%

2 LED ukazatele = 40–20%

1 LED ukazatel = 20-10%

POZNÁMKA: Klesne-li úroveň nabití baterie pod 10 %, začne posledně uvedený LED ukazatel blikat. V takové chvíli je nutné neprodleně nabít baterii.

Budete-li chtít zkontrolovat úroveň nabití baterie v režimu PS5®, když je ovladač připojený pomocí USB adaptéru, přejděte do řídicího střediska PS5®, ve kterém naleznete údaj o úrovni nabití baterie při spodním okraji obrazovky.

Budete-li chtít zkontrolovat úroveň nabití baterie v režimu PS4™ nebo PC*, klepněte dvakrát na zadní stranu ovladače. Bílé LED ukazatele pod dotykovým panelem se rozsvítí. Nachází se zde celkem pět LED ukazatelů, které informují o úrovni nabití baterie následovně:

POZNÁMKA: Klesne-li úroveň nabití baterie pod 10 %, začne posledně uvedený LED ukazatel blikat. V takové chvíli je nutné neprodleně nabít baterii.

POZNÁMKA: Na výdrž baterie má vliv to, jaké funkce ovladače jste aktivovali a jaké hry hrajete. Čím víc funkcí aktivujete, tím rychleji vyčerpáte energii baterie.

Chcete-li prodloužit délku hraní, můžete pomocí aplikace Revolution 5 Pro některé funkce, jako například LED ukazatele nebo vibrace, vypnout.

Recyklace

Tento symbol na výrobku nebo jeho obalu značí, že s tímto výrobkem by se nemělo nakládat jako s běžným domovním odpadem. Místo toho by měl být zanesen na příslušné sběrné místo za účelem recyklace. Správným nakládáním s vysloužilým elektrozařízením pomůžete zabránit potenciálně negativním dopadům na životní prostředí a lidské zdraví, k nimž by v opačném případě mohlo dojít. Recyklace materiálů pomáhá šetřit přírodní zdroje. Další informace si prosím vyžádejte u vašeho místního úřadu nebo společností zajištujících likvidaci elektroodpadu. Platí pouze pro EU, UK a Turecko.

Turecko

Vyžadujete-li bližší informace o tomto nařízení, otevřete si prosím http://www.tukcev.org.tr/assets/yonetmelikler/AEEEYonetmeligi.pdf

Důležitá bezpečnostní opatření

1/ Tento výrobek je určen k použití pouze ve vnitřních prostorách. Nevystavujte ho přímému slunečnímu záření nebo špatnému počasí.
2/ Výrobek nevystavujte stříkající vodě, kapkám deště nebo vlhkosti. Neponořujte ho do kapaliny.
3/ Výrobek nevystavujte prachu, vysoké vlhkosti, vysokým teplotám nebo mechanickému šoku.
4/ Výrobek nepoužívejte ani nerozebírejte, je-li poškozený. Nepokoušejte se ho opravit.
5/ K čištění povrchu používejte výhradně jemný, čistý a vlhký hadřík. Čisticí prostředky mohou poškodit povrchovou úpravu a proniknout dovnitř.
6/ Výrobek nepřenášejte za kabel.
7/ Tento výrobek není navržen pro používání osobami se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo osobami bez potřebných zkušeností či znalostí, jestliže se jim předtím nedostalo poučení nebo instrukcí ohledně používání tohoto výrobku od osoby zodpovědné za jejich bezpečnost. Výrobek nenechávejte bez dozoru a uchovávejte ho mimo dosah dětí. Nevhodné pro děti mladší sedmi let kvůli riziku omotání kabelu okolo krku.
Tento výrobek by neměl být připojován k napájecímu zdroji, jehož výstupní parametry jsou vyšší než výkon 15 W, napětí 5 V a stejnosměrný proud 500 mA.

I Bezpečnostní opatření týkající se baterie

VAROVÁNÍ: Pokud váš výrobek disponuje zabudovanou nevyměnitelnou baterií, nepokoušejte se ho otevřít a tuto baterii vyjmout. Mohli byste při tom poškodit výrobek nebo se zranit.

Pokud váš výrobek disponuje zabudovanou vyměnitelnou baterií, používejte pouze typ baterie dodávaný společností Nacon/RIG. Vysloužilé baterie byste měli okamžitě vyjmout a zanést na příslušné sběrné místo.

RECYKLACE: Baterii tohoto výrobku je třeba zrecyklovat nebo zlikvidovat odpovídajícím způsobem. Další informace týkající se vyjmutí a likvidace této baterie vám poskytne příslušné sběrné místo. Baterie má omezenou životnost. S opakovaným používáním a zvyšujícím se stářím baterie se doba jejího nabíjení postupně prodlužuje. Životnost baterie se odvíjí také od způsobu jejího skladování, stavu použití, vlastností okolního prostředí a dalších faktorů. Při nabíjení baterie v netypických prostředích nemusí být nabíjení tak účinné. Výdrž baterie se může lišit v závislosti na způsobu jejího používání a vlastnostech okolního prostředí.

Pokud ovladač nepoužíváte: Pokud ovladač delší dobu nepoužíváte, doporučujeme vám ho plně nabít alespoň jednou ročně, abyste zachovali jeho funkčnost.

VAROVÁNÍ: Nebezpečí požáru, výbuchu a popálenin. Pokud ovladač při nabíjení nepoužíváte, nenabíjejte baterii déle, než je nezbytně nutné. Zabraňte kontaktu kovových předmětů, jako jsou klíče nebo mince, s baterií nebo ovladačem.

Baterii se nepokoušejte otevřít nebo poškodit. Může obsahovat korozivní látky, které jsou nebezpečné při styku s očima nebo pokožkou a toxické při požití.

Baterii nikdy nevkládejte do úst. Při požití se obratte na lékaře nebo toxikologické centrum.

Pokud se látka obsažená v baterii dostane do styku s vaším oblečením, pokožkou nebo očima, důkladně je omyjte čistou vodou a ihned kontaktujte lékaře.

Baterii vždy uchovávejte mimo dosah dětí.

Baterii nikdy nevhazujte do ohně ani nepokládejte do pečicí trouby. Rozdrcení nebo rozřezání baterie může způsobit její výbuch.

Baterie by neměla být vystavena extrémně vysoké ani nízké teplotě nebo nízkému tlaku vzduchu ve vysoké nadmořské výšce při používání, skladování nebo přepravě, protože by to mohlo způsobit její výbuch nebo únik hořlavé kapaliny či plynu.

I Ergonomie

Držení rukou ve stejné pozici může po delší době vyvolat bolest. Dochází-li k tomu opakovaně, porad'te se prosím s lékařem.

Jako prevenci vám doporučujeme, abyste si každou hodinu udělali patnáctiminutovou přestávku.

I Technická podpora

Jakékoliv další informace vám poskytne naše technická podpora. Než zavoláte, přesvědčte se, že jste o svém problému i výrobku shromáždili co nejvíce informací.

UK

E-mail: [e-mail]

Telefon: [phone]

Austrálie

E-mail: [e-mail]

E-mailová podpora pro USA/Kanadu (v angličtině/francouzštině)

E-mail: [e-mail]

(ve španělštině)

E-mail: [e-mail]

Telefonická podpora pro USA/Kanadu (v angličtině/francouzštině/španělštině)

Telefon: [phone]

I EU prohlášení o shodě

Nacon prohlašuje, že tento výrobek je v souladu s následujícími harmonizačními právními předpisy Unie:

• Směrnice 2014/30/EU o elektromagnetické kompatibilitě
• Směrnice 2011/65/EU o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních

Úplné znění EU prohlášení o shodě je k dispozici na internetové adrese my.nacongaming.com/en-GB/support.

I UK prohlášení o shodě

Nacon prohlašuje, že tento výrobek je v souladu s následujícími právními předpisy Spojeného království:

• Předpisy o elektromagnetické kompatibilitě z roku 2016
• Předpisy o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních z roku 2012

Úplné znění UK prohlášení o shodě je k dispozici na internetové adrese my.nacongaming.com/en-GB/support.

I FCC: Prohlášení o shodě

Spojené státy

Tento produkt vyhovuje části 15 pravidel komise FCC. Produkt splňuje při provozu následující dvě podmínky: (1) produkt nesmí způsobovat škodlivé rušení a (2) produkt musí akceptovat jakékoliv přijaté rušení, včetně rušení, které může způsobit jeho nežádoucí funkci.

Varování: Změny nebo úpravy, které nejsou výslovně schváleny stranou odpovědnou za výše uvedenou shodu, mohou způsobit, že uživatel ztratí oprávnění zařízení provozovat.

Poznámka: Testováním tohoto zařízení bylo zjištěno, že vyhovuje limitům pro digitální zařízení třídy B podle části 15 pravidel komise FCC. Účelem těchto limitů je zajistit přiměřenou ochranu před škodlivým rušením v obytných budovách. Toto zařízení generuje, používá a může vyzařovat energii v pásmu rádiových vln, a pokud není nainstalováno a používáno v souladu s pokyny, může způsobovat škodlivé rušení rádiové komunikace. Neexistuje však záruka, že k rušení v určitém případě nedojde i tak. Pokud toto zařízení způsobuje škodlivé rušení příjmu rozhlasu nebo televize, což lze potvrdit vypnutím a zapnutím zařízení, doporučuje se uživatelům pokusit se rušení odstranit některými z následujících opatření:

• Změnit orientaci nebo pozici antény přijímače.
• Zvýšit vzdálenost mezi zařízením a přijímačem.
• Připojit zařízení do zásuvky na jiném okruhu, než ke kterému je připojen přijímač.
• Požádat o pomoc prodejce nebo zkušeného rozhlasového nebo televizního technika.

Toto zařízení vyhovuje limitům vystavení záření stanoveným komisí FCC pro nekontrolované prostředí.

nacon

WWW.NACONGAMING.COM

@NaconGaming

lacongaming

on International

MANUFACTURER / FABRICANT :

NACON - 396 - 466 Rue de la Voyette, CRT2 - 59273 Fretin, France
