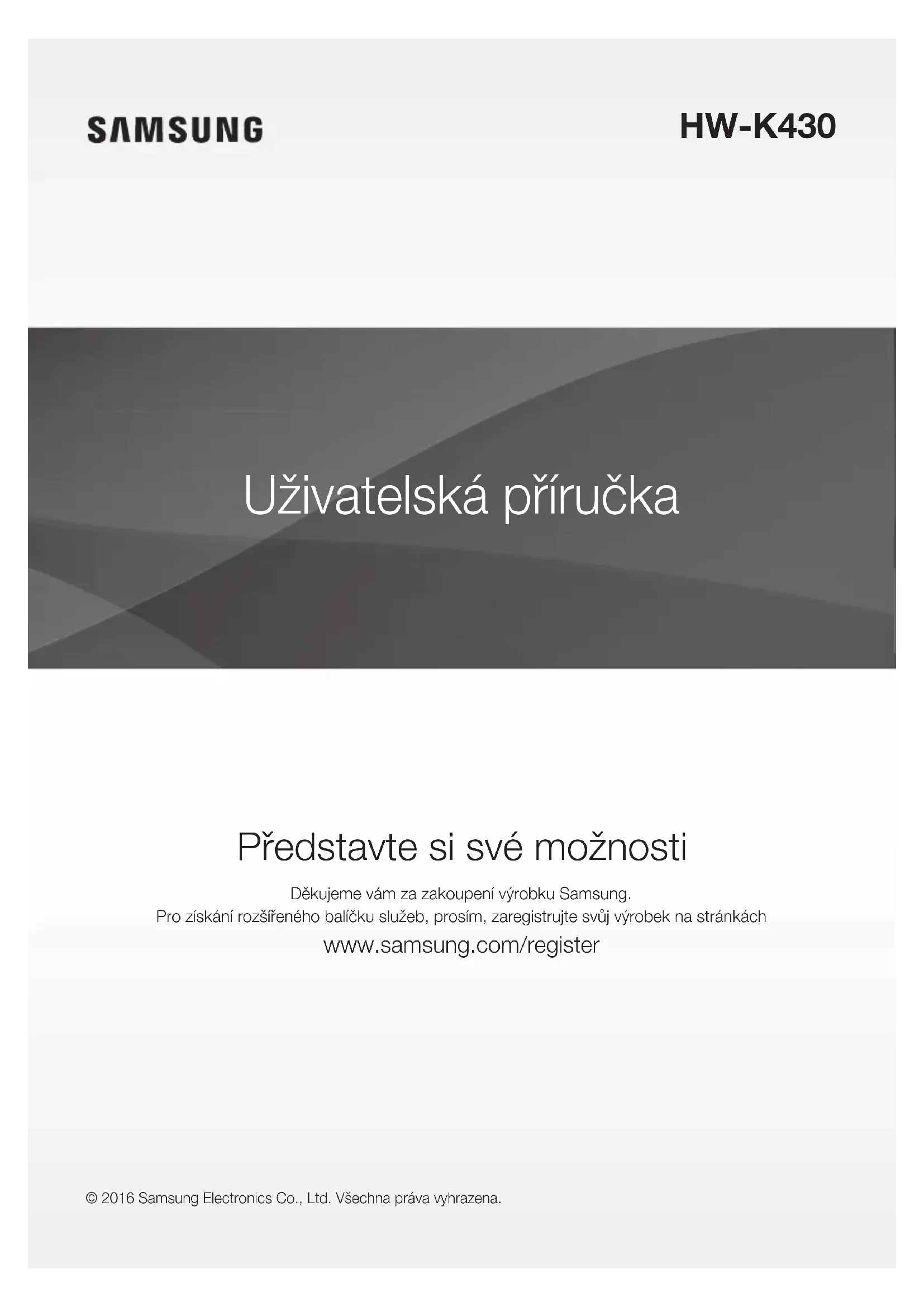

NÁVOD K OBSLUZE HWK430 SAMSUNG

BEZPEČNOSTNÍ VAROVÁNÍ

ABYSTE PŘEDEŠLI RIZIKU ÚRAZU ELEKTRICKÝM PROUDEM, NEODNÍMEJTE ZADNÍ KRYT PŘÍSTROJE. UVNITŘ PŘÍSTROJE NEJSOU ŽÁDNÁ SERVISNÍ MÍSTA. OPRAVU SVĚŘTE KVALIFIKOVANÉMU SERVISNÍMU TECHNIKOVI. VÝSTRAHA RIZIKO ÚRAZU ELEKTRICKÝM PROUDEM. NEOTEVÍREJTE!Tento symbol upozorňuje na přítomnost vysokého napětí uvnitř přístroje. Dotýkat se vnitřních součástí přístroje je nebezpečné.Tento symbol upozorňuje na informace o ovládání a údržbě přístroje obsažené v dokumentaci dodané s tímto přístrojem.Výrobek třídy II: Tento symbol indikuje, že zařízení nevyžaduje ochranné elektrické uzemnění.Střídavé napětí (AC): Tento symbol indikuje, že jmenovité napětí označené tímto symbolem je střídavé napětí.Stejnosměrné napětí (DC): Tento symbol indikuje, že jmenovité napětí označené tímto symbolem je stejnosměrné napětí.Upozornění, nahlédněte do pokynů k použití: Tento symbol radí uživateli, aby nahlédl do uživatelské příručky, kde najde další informace související s bezpečností.VAROVÁNÍ : Tento přístroj musí být vždy připojen k síťové zásuvce, která je řádně uzemněna.VÝSTRAHA: ABYSTE PŘEDEŠLI RIZIKU ÚRAZU ELEKTRICKÝM PROUDEM, ZASUŇTE ŠIROKOU ČÁST VIDLICE SÍŤOVÉ ZÁSTRČKY DO ŠIROKÉHO VÝŘEZU AŽ NA DORAZ.• Tento přístroj musí být vždy připojen k síťové zásuvce, která je řádně uzemněna.

• Pro odpojování přístroje od sítě je třeba odpojit síťový napájecí kabel ze síťové zástrčky, a z tohoto důvodu musí být tato zástrčka snadno přístupná.VÝSTRAHA
• Nevystavujte tento přístroj kapající nebo stříkající vodě. Neumisťujte na přístroj nádoby naplněné kapalinou, například vázy.
• Pro úplné vypnutí přístroje je nutné vytáhnout napájecí zásuvku ze zástrčky. Napájecí zásuvka proto musí být vždy dobře přístupná.začínáme3 CZE

99.1mm Ujistěte se, že zásuvky střídavého proudu ve vašem domě odpovídají údajům na identifikačním štítku umístěném na zadní straně přístroje. Přístroj instalujte ve vodorovné poloze na vhodný podklad (např. nábytek) s dostatečným prostorem okolo pro větrání 7 – 10 cm. Neblokujte ventilační otvory. Neumisťujte přístroj na zesilovače ani jiná zařízení, která se mohou zahřívat. Přístroj je navržen pro nepřetržité používání. Pro úplné vypnutí přístroje odpojte napájecí zástrčku od zásuvky. Pokud se chystáte přístroj delší dobu nepoužívat, odpojte jej od zásuvky. Během bouřky odpojte zástrčku napájecího kabelu ze zásuvky elektrorozvodné sítě. Napěťové špičky způsobené blesky by mohly přístroj poškodit. Přístroj chraňte před vlhkostí (např. vázy) a horkem (např. krb) a neumisťujte jej do blízkosti zdrojů silných magnetických nebo elektrických polí. V případě poruchy přístroje odpojte napájecí kabel od elektrorozvodné sítě. Přístroj není určen k průmyslovému využití. Používejte jej pouze pro osobní účely. Pokud byl přístroj uložen v chladném prostředí, může dojít ke kondenzaci. Při přepravě přístroje v zimním období počkejte před jeho opětovným použitím přibližně 2 hodiny, než získá pokojovou teplotu. Přístroj nevystavujte přímému slunečnímu světlu nebo jiným zdrojům tepla. Hrozí přehřátí a následná porucha přístroje. Baterie používaná v tomto přístroji obsahuje chemikálie, které mohou poškodit životní prostředí. Nevyhazujte použité baterie do běžného domovního odpadu. Nevyhazujte baterie do ohně. Nezkratujte, nerozebírejte nebo nepřehřívejte baterie. V případě nesprávné výměny baterie hrozí riziko výbuchu. Baterii vyměňujte pouze za baterii stejného typu. VAROVÁNÍ, NEPOLYKEJTE BATERII, NEBEZPEČÍ POLEPTÁNÍ [Dálkový ovladač dodaný s] tímto přístrojem obsahuje malou baterii. Pokud dojde ke spolknutí baterie, může dojít již za 2 hodiny k poleptání vnitřností a úmrtí. Uchovávejte nové a použité baterie mimo dosah dětí. Pokud není prostor pro baterii řádně uzavřen, přestaňte ovladač používat a uložte ho mimo dosah dětí. Pokud máte podezření, že byla baterie spolknuta nebo se dostala do jakékoliv jiné části těla, okamžitě vyhledejte pomoc lékaře.54

● Obrázky a ilustrace v této uživatelské příručce jsou pouze informativní a mohou se lišit od vlastního vzhledu přístroje. ● Může být účtován režijní poplatek, pokud (a) požádáte o výjezd technika a není zjištěna vada přístroje (např. příčinou potíží bylo to, že jste si nepřečetli tuto příručku) (b) odevzdáte přístroj v servisním středisku a není zjištěna vada přístroje (např. příčinou potíží bylo to, že jste si nepřečetli tuto příručku) ● Výše režijního poplatku vám bude sdělena před zahájením práce v servisu nebo před návštěvou technika u vás. OBSAH

2 Bezpečnostní informace 5 Součásti dodávky 6 POPIS 6 Přední / pravý panel 7 Spodní panel 8 Dálkové ovládání 11 INSTALACE 11 Instalace přístroje Soundbar 11 Instalace držáku na zeď 15 Sejmutí zařízení Soundbar ze stěny 16 PŘIPOJENÍ 16 Připojení subwooferu 18 Připojení sady SWA-8000S (Prodává se samostatně) 20 Připojení k televizoru 20 Připojení k televizoru pomocí digitálního optického kabelu 21 TV SoundConnect 22 Připojení k externím zařízením 22 Optický a analogový audio kabel 23 USB 25 FUNKCE 25 Režim vstupu 26 Bluetooth 30 Aktualizace softwaru

32 Tešení problémů 33 DODATEK 33 Technické údaje5 CZE

NEŽ SE PUSTÍTE DO ČTENÍ TÉTO PŘÍRUČKY Před čtením této uživatelské příručky se seznamte s následujícími informacemi. + Symboly použité v příručce Symbol Termín DefiniceVýstrahaOznačuje situaci, kdy určitá funkce není k dispozici nebo může dojít ke ztrátě nastavení.PoznámkaUvádí tipy nebo odkazy na stránky, které usnadní používání funkcí.Zkontrolujte podle následujícího seznamu, zda jste obdrželi kompletní příslušenství.Dálkové Ovládání / Lithiová Baterie (3V: CR2032)Napájecí Kabel : 2 ksAC/DC adaptér (Přístroj)AC/DC adaptér (Subwoofer)A-TYPE : 616mmB-TYPE : 360mmCENTER LINEA B B AOptický kabel Držák pro upevnění na stěnu Držák šroubu : 2 ksŠroub : 2 ksDržák pro upevnění na stěnu L Držák pro upevnění na stěnu P ● Vzhled příslušenství nemusí přesně odpovídat výše uvedeným ilustracím. ● Kabel adaptéru Micro USB do USB se prodává samostatně. Chcete-li si je zakoupit, obraťte se na servisní středisko společnosti Samsung nebo na oddělení péče o zákazníky společnosti Samsung.76 POPIS

(Hlasitost) Ovládání hlasitosti. Na předním panelu se zobrazí číselná hodnota hlasitosti.

Tlačítko (Zdroj) Výběr vstupu D.IN, AUX, BT, TV nebo USB. ● Když je přístroj zapnutý, při stisku tlačítka na více než 3 sekundy začne toto tlačítko fungovat jako tlačítko (Ztlumení). Chcete-li vypnout funkci tlačítka (Ztlumení), opět stiskněte tlačítko na více než 3 sekundy.

Tlačítko (Napájení) Zapíná a vypíná systém Soundbar.

Zobrazení Zobrazuje aktuální režim. Snímač Dálkového Ovládání ● Po připojení napájecího kabelu začne tlačítko napájení pracovat za 4 až 6 sekund. ● Po zapnutí začne přístroj reprodukovat zvuk až po 4 až 5 sekundách. ● Chcete-li slyšet zvuk pouze ze systému Soundbar, vypněte reproduktory televizoru v nabídce nastavení zvuku televizoru. Viz návod k televizoru dodávaný s televizorem. popis7 CZE POPIS SPODNÍ PANEL DIGITAL AUDIO IN(OPTICAL)USB (5V 0.5A)AUX INDC 24VDC 24VDIGITAL AUDIO IN(OPTICAL)USB (5V 0.5A)AUX IN DC 24V (Vstup napájení) Připojte konektor adaptéru stejnosměrného napájení do zásuvky pro napájení na přístroji a poté připojte adaptér střídavého napájení do zásuvky. (Port Micro USB) V případě připojení paměťového zařízení Micro USB nebo kabelu adaptéru Micro USB do USB (není součástí balení) můžete přehrávat hudbu z paměťového zařízení USB.Podrobnosti naleznete v technických údajích kabelu adaptéru Micro USB do USB na straně 23. DIGITAL AUDIO IN (OPTICAL) Připojte digitální (optický) výstup vnějšího zařízení. AUX IN Slouží k připojení analogového výstupu externího zařízení. ŠTÍTEK ● Při odpojování napájecího kabelu adaptéru ze zásuvky jej držte za koncovku. Netahejte za kabel. ● Nepřipojujte tento přístroj a další komponenty do zásuvky elektrorozvodné sítě, dokud nejsou propojeny všechny signálové kabely. ● Zajistěte, aby byl AC/DC adaptér umístěn na stole nebo na podlaze. Pokud AC/DC adaptér umístíte tak, že visí a vstup kabelu AC směřuje nahoru, může do adaptéru vnikat voda a jiné cizí látky a tím k jeho selhání.98 POPIS

Opakování Funkci Opakování lze aktivovat během přehrávání hudby ze zařízení USB. OFF - REPEAT : Zrušení opakovaného přehrávání. TRACK - REPEAT : Opakované přehrávání stopy. ALL - REPEAT : Opakované přehrávání všech stop. RANDOM - REPEAT : Přehrávání stop v náhodném pořadí. (Stopy, které již byly přehrány, mohou být přehrány znovu.) Ztlumení Stisknutím tlačítka můžete zeslabit hlasitost na 0. Dalším stiskem tlačítka obnovíte původní hlasitost zvuku. SOURCE Výběr zdroje připojeného k přístroji Soundbar. Přeskočit Dopředu Pokud je v zařízení, z nějž se přehrává, uloženo více souborů, stiskem tlačítka ] vyberete následující soubor. Bluetooth POWER Funkci Bluetooth POWER On zapnete a vypnete stiskem tlačítka Bluetooth POWER na dálkovém ovládání. Další podrobnosti viz strany 22 a 27. SOUND Prostorový zvuk přidává zvuku na hloubce a prostoru. Opakovaným stisknutím tlačítka SOUND můžete procházet nastavení Prostorový zvuk: ON - SURROUND SOUND, OFF - SURROUND SOUND SOUND EFFECT Můžete vybírat z 6 zvukových režimů: STANDARD (Originálny Zvuk), MUSIC, CLEAR VOICE, SPORTS, MOVIE, a NIGHT podle toho, jaký typ obsahu posloucháte. Pro poslech původního zvuku vyberte režim STANDARD.

• DRC (Dynamic Range Control) Umožňuje použít řízení dynamického rozsahu na Dolby Digital. STANDBY režimu stiskněte a podržte tlačítko SOUND EFFECT přibližně 5 sekund, pokud chcete funkci DRC (Dynamic Range Control) zapnout nebo vypnout. Stisknutím a podržením tlačítka

• Auto Power Link Synchronizuje zapnutí přístroje Soundbar s televizorem prostřednictvím optického spojení. (Viz strana 20) Funkce Auto Power Link je k dispozici pouze v režimu D.IN.9 CZE POPIS Hlasitost Nastavuje úroveň hlasitosti jednotky. Napájení Zapíná a vypíná systém Soundbar. SOUND CONTROL Stisknutím zvolte možnost TREBLE, BASS, SUBWOOFER LEVEL, AUDIO SYNC, REAR SPEAKER, nebo REAR LEVEL. Potom pomocí tlačítek , nastavte úroveň TREBLE a BASS na -6 ~ +6, SUBWOOFER LEVEL na -12, -6 ~ +6. Stiskněte a podržte tlačítko SOUND CONTROL po dobu asi 5 sekund. Nastaví se zvuk pro každý rozsah frekvencí. Lze vybrat 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz, a 10 kHz a každé z pásem lze nastavit na -6 ~ +6. Je-li přístroj Soundbar připojen k digitálnímu televizoru a obraz není synchronizován se zvukem, lze synchronizaci provést stiskem tlačítek SOUND CONTROL. Délku zpoždění zvuku lze nastavit v rozmezí od 0 ms ~ 300 ms pomocí tlačítek , . Funkce synchronizace zvuku nemusí pracovat v režimech USB, TV a Bluetooth. Chcete-li zapnout nebo vypnout zvuk zadního reproduktoru, vyberte v nastavení zvuku možnost REAR SPEAKER a pomocí tlačítek , nastavte hodnotu hlasitosti v rozmezí OFF-RS a ON-RS. Chcete-li ovládat hlasitost vzadu, vyberte v nastavení zvuku možnost REAR LEVEL a pomocí tlačítek , nastavte hodnotu hlasitosti v rozmezí RS -6 ~ +6. Přehrávání/Pozastavení Stiskem tlačítka p dočasně pozastavíte přehrávání souboru. Stiskem tlačítka p spustíte přehrávání vybraného souboru. Skok Zpět Pokud je v zařízení, z nějž se přehrává, uloženo více souborů, stiskem tlačítka [ vyberete předchozí soubor. ● Režimy REAR SPEAKER a REAR LEVEL jsou k dispozici po připojení jednotky SWA-8000S (prodává se samostatně). - Je-li jednotka SWA-8000S odpojena, jsou možnosti REAR SPEAKER a REAR LEVEL zobrazeny, ale tyto funkce nejsou k dispozici. ● Ovládejte televizor dálkovým ovládáním televizoru.1110 POPIS + Ovládání zařízení Soundbar pomocí dálkového ovládání televizoru

1. Zapněte zařízení Soundbar a stiskněte a déle než 5 sekund podržte tlačítko

2. Na displeji zařízení Soundbar se zobrazí zpráva „ON - TV REMOTE“.

3. V nabídce televizoru nastavte u položky reproduktor televizoru možnost externí reproduktor.

● U této funkce nejsou k dispozici žádná tlačítka kromě VOL +/- a tlačítka (Ztlumení). ● Nabídky televizorů se u jednotlivých výrobců a modelů liší. Další informace naleznete v uživatelské příručce příslušného televizoru. ● Tato funkce není dostupná, když je přístroj Soundbar v režimu TV SoundConnect. ● Výrobci podporující tuto funkci: - VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA - V závislosti na výrobci dálkového ovládání nemusí být funkce kompatibilní s dálkovým ovládáním vašeho televizoru. ● Chcete-li funkci vypnout, stiskněte na 5 sekund tlačítko SOUND

Na displeji zařízení Soundbar se zobrazí zpráva „OFF - TV REMOTE“. VLOŽENÍ BATERIÍ DO DÁLKOVÉHO OVLÁDÁNÍ

1. Pomocí mince otočte krytem

baterií dálkového ovládání proti směru hodinových ručiček jako na ilustraci výše.

2. Vložte 3V lithiovou baterii. Baterii vkládejte

kladným (+) pólem nahoru. Vložte zpět kryt baterie a zarovnejte značky '●' vedle sebe jako na ilustraci výše.

3. Pomocí mince otočte krytem

baterií dálkového ovládání po směru hodinových ručiček na doraz, čímž jej zajistíte na místě.11 CZE INSTALACE

INSTALACE DRŽÁKU NA ZEĎ

+ Opatření při instalaci ● Instalujte pouze na svislé stěny. ● Instalujte v místech, kde nepanuje vysoká teplota nebo vlhkost – za takových podmínek totiž hrozí, že stěna neunese hmotnost přístroje. ● Zkontrolujte nosnost stěny. Pokud není stěna dostatečně silná, aby přístroj unesla, posilněte stěnu nebo přístroj nainstalujte na jinou stěnu s vhodnou nosností. ● Zakupte a použijte vhodné upevňovací šrouby nebo ukotvení odpovídající typu stěny (sádrokarton, plechové panely, dřevo atd.). Je-li to možné, upevněte nosné šrouby do nosníku stěny. ● Zakupte šrouby pro upevnění na stěnu vhodné pro typ a tloušťku stěny, na niž bude upevněn přístroj Soundbar. - Průměr : M5 - Délka : doporučená délka alespoň 35 mm ● Před instalací přístroje na stěnu k němu připojte kabely z externích zařízení. ● Před instalací přístroj vypněte a odpojte od napájení. V opačném případě hrozí úraz elektrickým proudem. alespoň 5 cm

1. Přiložte na povrch stěny Šablona pro upevnění na stěnu.

• Šablona pro upevnění na stěnu musí být umístěna vodorovně.
• Je-li televizor namontován na stěně, nainstalujte přístroj Soundbar alespoň 5 cm pod televizor. INSTALACE1312 INSTALACE Osa A-TYPE : 616mmB-TYPE : 360mmCENTER LINE A B B A

2. Zarovnejte Osa se středem televizoru (pokud montujete zařízení Soundbar pod televizor) a potom pomocí lepicí

pásky upevněte na stěnu Šablona pro upevnění na stěnu. ● Pokud zařízení nemontujete pod televizor, umístěte Osa do středu montážní oblasti. A-TYPE : 616mmB-TYPE : 360mmCENTER LINE A B B A A-TYPE : 616mmB-TYPE : 360mmCENTER LINEA B B CENTER LINE

3. Do otvorů ve středech obrázků B-TYPE na koncích šablony zastrčte špičku pera nebo ořezané tužky a udělejte

značky pro otvory pro nosné šrouby a potom sejměte Šablona pro upevnění na stěnu.

4. V místě každé značky vyvrtejte do stěny vrtákem vhodné velikosti otvor.

● Pokud značky neodpovídají poloze čepů, ujistěte se před vložením nosných šroubů, že jste do otvorů vložili vhodné kotvy nebo hmoždinky. Používáte-li kotvy nebo hmoždinky, ujistěte se, že vyvrtané otvory jsou pro ně dostatečně velké.13 CZE INSTALACE

5. Každým Držák šroubu prostrčte šroub a jednotlivé šrouby (není součástí dodávky) pevně zašroubujte do

otvorů pro nosné šrouby.

6. Pomocí dvou Šroub (M4 x L12) upevněte Držák pro upevnění na stěnu L a P ke spodní části zařízení Sounbar.

Aby vše správně pasovalo, vyrovnejte výstupky na zařízení Soundbar s otvory na držácích. Zadní strana zařízení Soundbar Pravý okraj zařízení Soundbar ● Při montáži se ujistěte, že část Držák pro upevnění na stěnu s hákem směřuje dozadu. Upevnění na stěnu LUpevnění na stěnu P ● Pravý a levý držák mají různý tvar. Přesvědčte se o jejich správném umístění.1514 INSTALACE

7. Namontujte zařízení Soundbar pomocí přiloženého Držák pro upevnění na stěnu zavěšením Držák pro

upevnění na stěnu na Držák šroubu na stěně. ● Zařízení Soundbar lehce nakloňte, abyste mohli zasunout obě hlavičky Držák šroubu do otvorů Držák pro upevnění na stěnu. Posuňte zařízení Soundbar ve směru šipky a ujistěte se, že jsou obě strany řádně upevněny.15 CZE INSTALACE SEJMUTÍ ZAŘÍZENÍ SOUNDBAR ZE STĚNY

1. Chcete-li zařízení Soundbar sejmout z držáku na stěnu, posuňte jej ve směru šipky a potom sundejte ze stěny

podle nákresu. ● Nezavěšujte na nainstalovanou jednotku žádné předměty a zabraňte úderům do jednotky nebo jejímu shození. ● Přístroj důkladně upevněte na stěnu, aby neodpadl. V případě pádu přístroje hrozí úraz nebo poškození produktu. ● Když je přístroj namontován na stěnu, dávejte pozor, aby děti netahaly za spojovací kabely, jinak by mohl upadnout. ● Je-li televizor zavěšen na stěně, za účelem dosažení optimální výkonnosti instalace na nástěnný držák instalujte reproduktorový systém nejméně 5 cm pod televizor. ● Pokud nemontujete jednotku na stěnu, nainstalujte ji z důvodu vaší vlastní bezpečnosti na bezpečnou a rovnou plochu, kde nebude hrozit riziko pádu.1716 PŘIPOJENÍ ● Nepřipojujte napájecí kabel tohoto přístroje ani televizoru do elektrické zásuvky, dokud nejsou dokončena připojení mezi zařízeními. ● Před přemisťováním nebo instalací přístroje se ujistěte, že je vypnutý, a odpojte napájecí kabel.

AUTOMATICKÉ PŘIPOJENÍ K SUBWOOFERU

Propojovací ID subwooferu je přednastaveno z výroby a hlavní jednotka a subwoofer se musí po zapnutí automaticky propojit (bezdrátově).

• Jakmile je subwoofer zcela připojen, přestane modrá LED kontrolka propojení blikat a trvale se rozsvítí. Režimy kontrolky na subwooferu jsou popsány níže: Modrá ontrolka Automatické spojení je navázáno. Bliká modrá kontrolka Automatické spojení není dosud navázáno. Modrá kontrolka nesvítía. Je napájecí kabel zapojen do zásuvky? Pokud ne, zapojte zástrčku napájecího kabelu do zásuvky. b. Pokud je zapojen správně, zkontrolujte hlavní jednotku Soundbar. Pokud je hlavní jednotka Soundbar vypnutá (v pohotovostním režimu), je v pohotovostním režimu i subwoofer a modrá kontrolka LED nesvítí.

MANUÁLNÍ PŘIPOJENÍ K SUBWOOFERU

Pokud modrá LED kontrolka nepřestane po zapnutí hlavní jednotky a subwooferu blikat, nastavte ID podle níže uvedeného postupu. ● Důležité: Než začnete, vložte do dálkového ovládání baterie. Pokyny naleznete na straně 10. připojení17 CZE PŘIPOJENÍ Indikátor Spojení

1. Připojte napájecí kabely hlavního přístroje a subwooferu k zásuvce střídavého proudu na stěně.

2. Malým špičatým předmětem stiskněte tlačítko ID SET na zadní straně subwooferu na 5 sekundy.

• Indikátor SPOJENÍ (modrá kontrolka) na subwooferu rychle bliká.

3. Když je hlavní jednotka vypnutá, stiskněte na 5 sekund tlačítko (Ztlumení) na dálkovém ovládání.

4. Na displeji přístroje Soundbar se zobrazí zpráva ID SET.

5. Dokončete postup zapojení zapnutím hlavního přístroje, zatímco bliká modrá kontrolka na subwooferu.

• Hlavní jednotka a subwoofer by teď měly být propojeny.

• Kontrolka LINK (modrá LED dioda) na subwooferu musí trvale svítit a nikoli blikat.

• Není-li kontrolka LINK jasně modrá, postup propojení se nezdařil. Vypněte hlavní jednotku a začněte znovu krokem 2.

• Výběrem zvukového efektu můžete získat lepší zvuk bezdrátového subwooferu. (Viz strana 8 ) ● Před přemisťováním nebo instalací přístroje se ujistěte, že je vypnutý, a odpojte napájecí kabel. ● Je-li v blízkosti přístroje Soundbar použito zařízení, které pracuje na téže frekvenci 2,4 GHz, může v důsledku rušení dojít k výpadkům zvuku. ● Přenosová vzdálenost radiových vln je asi 10 m, ale může se lišit v závislosti na provozním prostředí. Pokud je mezi hlavní jednotkou přístroje a bezdrátovým přijímacím modulem železobetonová nebo kovová zeď, nemusí systém vůbec pracovat, protože rádiové vlny nepronikají kovem. ● Pokud hlavní jednotka nenaváže bezdrátové připojení, zkuste spojení hlavní jednotky a bezdrátového subwooferu obnovit provedením kroků 1–5 popsaných na předchozí stránce. ● Anténa bezdrátového příjmu je zabudována do bezdrátového subwooferu. Udržujte přístroj z dosahu vody a vlhkosti. ● Pro optimální poslech se ujistěte, že v okolí bezdrátového subwooferu se nenacházejí žádné překážky.1918 PŘIPOJENÍ

PŘIPOJENÍ SADY SWA-8000S

(PRODÁVÁ SE SAMOSTATNĚ) ● Připojte k zařízení Soundbar sadu bezdrátových zadních reproduktorů Samsung (SWA-8000S) a dosáhněte skutečného bezdrátového prostorového zvuku. (Prodává se samostatně.) ● Před připojením modulu bezdrátového přijímače nejprve připojte subwoofer. ● Pro připojení modulu bezdrátového přijímače k reproduktorům použijte kabel reproduktoru. ● Zapojte napájecí kabel do zásuvky. Rozsvítí se kontrolka LED.

1. Když je hlavní jednotka vypnutá (v STANDBY režimu) stiskněte a 5 sekund podržte na dálkovém ovladači tlačítko

2. Na displeji zařízení Soundbar se zobrazí ID SET.

3. Zapojte napájecí kabel modulu bezdrátového přijímače (SWA-8000S) do elektrické zásuvky se střídavým proudem.

4. Když kontrolka spojení (modrá LED dioda) sady SWA-8000S začne rychle blikat, zapněte zařízení Soundbar.

5. Když kontrolky spojení (modré LED diody) na subwooferu a sadě SWA-8000S blikají a potom trvale svítí, je sada

SWA-8000S připojena. ● To může několik minut trvat. ● Po propojení se zařízení Soundbar a modul bezdrátového přijímače automaticky znovu propojí i poté, co je vypnete a opět zapnete. Pokud není modul bezdrátového přijímače propojen se zařízením Soundbar (kontrolka LED svítí červeně), propojte obě zařízení podle následujícího postupu.

1. Vypněte zařízení Soundbar.

2. Na dálkovém ovladači stiskněte na 5 až 6 sekund tlačítko

(Ztlumení) , dokud se na displeji zařízení Soundbar nezobrazí ID SET.

3. Zkontrolujte, zda je modul bezdrátového přijímače v pohotovostním režimu (kontrolka LED svítí červeně).

4. Na zadní straně stiskněte na 5 až 6 sekund ostrým špendlíkem tlačítko ID SET, dokud na modulu bezdrátového

přijímače nezačne blikat kontrolka LED LINK (modře).

5. Zapněte zařízení Soundbar stisknutím tlačítka na dálkovém ovladači a chvíli vyčkejte. Pokud bude LED

kontrolka LINK svítit stabilně (modře), propojení zařízení proběhlo v pořádku.19 CZE PŘIPOJENÍ

Prostorový reproduktor (L) Prostorový reproduktor (P) Modul bezdrátového přijímače ● Umístěte tyto reproduktory na poslechovou stranu. Pokud zde není dostatek místa, umístěte reproduktory přední stranou k sobě. Umístěte je přibližně 60 až 90 cm nad svým uchem tak, aby směřovaly mírně dolů. ● Pro připojení modulu bezdrátového přijímače k prostorovým reproduktorům použijte kabel reproduktoru. ● Každý reproduktor má na zadní nebo spodní straně barevnou značku. Každý kabel má u konce jednobarevný pásek. Podle barev zapojte jednotlivé kabely do odpovídajících reproduktorů.2120 PŘIPOJENÍ

PŘIPOJENÍ K TELEVIZORU

● Důležité: Než začnete, vložte do dálkového ovládání baterie. Pokyny naleznete na straně 10. PŘIPOJENÍ K TELEVIZORU POMOCÍ DIGITÁLNÍHO

1. Pomocí digitálního optického kabelu propojte konektor DIGITAL AUDIO IN (OPTICAL) na zařízení Soundbar

konektorem OPTICAL OUT televizoru.

2. Stisknutím tlačítka na pravé straně zařízení Soundbar nebo tlačítka SOURCE na dálkovém ovladači vyberte

režim D.IN. + Auto Power Link Je-li hlavní přístroj připojen k televizoru digitálním optickým kabelem, aktivací funkce automatického zapnutí zajistíte, že přístroj Soundbar se automaticky zapne při zapnutí televizoru.

1. Pomocí digitálního optického kabelu propojte zařízení Soundbar s televizorem.

2. Stisknutím tlačítka na pravé straně hlavní jednotky nebo tlačítka SOURCE na dálkovém ovladači

3. Stisknutím tlačítka na dálkovém ovladači na 5 sekund zapnete a vypnete funkci Auto Power Link

(Automatické propojení po zapnutí napájení). ● Funkce Auto Power Link je ve výchozím nastavení zapnutá. ● V závislosti na připojeném zařízení nemusí funkce Automatického propojení zapnutí a vypnutí fungovat.21 CZE PŘIPOJENÍ TV SOUNDCONNECT Při připojení k televizoru Samsung s podporou funkce TV SoundConnect lze poslouchat zvuk televize z přístroje Soundbar. Připojení

1. Zapněte televizor a přístroj Soundbar.

2. Stisknutím tlačítka na pravé straně hlavní jednotky nebo tlačítka SOURCE na dálkovém ovladači vyberte

3. Na televizoru se zobrazí zpráva s dotazem, zda povolit funkci TV SoundConnect.

4. Výběrem položky <Ano> dokončete připojení televizoru k přístroji Soundbar pomocí dálkového ovládání.

● Pokud se postup propojení TV SoundConnect nezdaří, přejděte u televizoru v nabídce Zvuk na položku SoundConnect, vyberte možnost Přidat nové zařízení a u položky Přidat nové zařízení zvolte možnost ZAPNUTO. Potom to zkuste znovu. ● Při přepnutí přístroje Soundbar z režimu televizoru do jiného režimu se automaticky přeruší spojení TV SoundConnect. ● Chcete-li připojit přístroj Soundbar k jinému televizoru, je třeba nejprve ukončit stávající připojení. ● Chcete-li ukončit stávající připojení, stiskněte a podržte na 5 sekund tlačítko

na dálkovém ovladači nebo přepněte do jiného režimu. Chcete-li se připojit k jinému televizoru, postupujte podle výše uvedených kroků 1 až 4. ● Funkci TV SoundConnect (SoundShare) podporují některé televizory Samsung uvedené na trh po roce 2012. Než začnete, zkontrolujte, zda televizor podporuje funkci TV SoundConnect (SoundShare). (Další informace naleznete v příručce k televizoru.) ● Pokud máte televizor Samsung uvedený na trh před rokem 2014, zkontrolujte nabídku nastavení SoundShare. ● Pokud vzdálenost mezi televizorem a přístrojem Soundbar překročí 10 m, může být spojení nestabilní nebo zvuk přerušovaný. Pokud k tomu dojde, přemístěte televizor nebo přístroj Soundbar tak, aby se nacházely v provozním dosahu, a poté znovu navažte spojení TV SoundConnect. ● Provozní dosah funkce TV SoundConnect: - Doporučený dosah pro párování: do 2 m - Doporučený provozní dosah: do 10 m ● Tlačítka Přehrávání/Pozastavení, Další a Předchozí na bezdrátovém reproduktoru nebo dálkovém ovladači bezdrátového reproduktoru neovládají televizor.2322 PŘIPOJENÍ + Použití funkce Bluetooth POWER On Funkce Bluetooth POWER On je dostupná po úspěšném připojení přístroje Soundbar k televizoru s podporou Bluetooth pomocí funkce TV SoundConnect. Když je funkce Bluetooth POWER On zapnutá, dojde při zapnutí či vypnutí připojeného televizoru také k zapnutí či vypnutí přístroje Soundbar.

1. Připojte televizor k přístroji Soundbar pomocí funkce TV SoundConnect.

Stiskněte tlačítka Bluetooth POWER na přístroji Soundbar a dálkovém ovládání. Na displeji přístroje Soundbar se zobrazí text "ON - BLUETOOTH POWER".

: Přístroj Soundbar se zapne, respektive vypne při zapnutí či vypnutí televizoru.

: Přístroj Soundbar se vypne pouze při vypnutí televizoru. ● Tuto funkci podporují pouze některé televizory Samsung uvedené na trh od roku 2013. PŘIPOJENÍ K EXTERNÍM ZAŘÍZENÍM

OPTICKÝ A ANALOGOVÝ AUDIO KABEL

Tato jednotka je vybavena jedním vstupem pro digitální optický kabel a jedním analogovým audio vstupem, takže máte k dispozici dvě možnosti připojení externích zařízení. Wi-Fi SETUP SPK ADD

DIGITAL AUDIO IN(OPTICAL)OPTICAL OUTAUX INAUX OUT BD/ Přehrávač DVD/ Set-top box/ Herní konzole Kabel Audio (není součástí dodávky) Optický Kabel + Kabel AUX

1. Prostřednictvím audio kabelu propojte vstup AUX IN (Audio) na hlavní jednotce se výstupem AUDIO OUT

zdrojového zařízení.

2. Stisknutím tlačítka na pravé straně zařízení Soundbar nebo tlačítka SOURCE na dálkovém ovladači vyberte

režim AUX. + Optický Kabel

1. Prostřednictvím digitálního optického kabelu propojte vstup DIGITAL AUDIO IN (OPTICAL) na hlavní jednotce s

OPTICAL OUT zdrojového zařízení.

2. Stisknutím tlačítka na pravé straně zařízení Soundbar nebo tlačítka SOURCE na dálkovém ovladači vyberte

režim D.IN.23 CZE PŘIPOJENÍ USB Lze přehrávat hudební soubory umístěné na paměťových zařízeních USB skrze přístroj Soundbar. DIGITAL AUDIO IN(OPTICAL)USB (5V 0.5A)AUX INDC 24V

Zobrazení Kabel adaptéru Micro USB do USB (není součástí balení) Port USB

1. Propojte kabel adaptéru Micro USB do USB se zástrčkou USB 2.0 Micro USB (typ B) na jednom konci a

standardní zásuvkou 2.0 USB (typ A) na druhém konci s konektorem Micro USB zařízení Soundbar. ● Kabel adaptéru Micro USB do USB se prodává samostatně. Chcete-li si jej zakoupit, obraťte se na servisní středisko společnosti Samsung nebo na oddělení péče o zákazníky společnosti Samsung.

2. Zapojte do zařízení USB zdířku kabelu adaptéru.

3. Stisknutím tlačítka na pravé straně hlavní jednotky nebo tlačítka SOURCE na dálkovém ovladači vyberte

4. Na displeji se zobrazí text USB.

• Připojení přístroje Soundbar k zařízení USB je dokončeno.

• Pokud po dobu 5 minut není připojeno žádné zařízení USB, přístroj Soundbar se automaticky vypne (funkce automatického vypnutí).2524 PŘIPOJENÍ + Před připojením zařízení USB Věnujte pozornost následujícím bodům: ● Pokud je název souboru nebo složky na zařízení USB delší než 10 znaků, není na displeji přístroje Soundbar zobrazen. ● Tento přístroj nemusí být kompatibilní s některými typy paměťových zařízení s rozhraním USB. ● Jsou podporována souborové systémy FAT16 a FAT32. - Souborový systém NTFS není podporován. ● Propojte zařízení USB a konektor USB produktu pomocí zástrčky Micro USB USB 2.0 a kabelu adaptéru se standardní zásuvkou 2.0 USB. Jinak mohou nastat problémy s kompatibilitou USB. ● Nepřipojujte k přístroji více paměťových zařízení současně pomocí multiformátové čtečky karet. V takovém případě není zaručena správná funkce. ● Digitální fotoaparáty komunikující protokolem PTP nejsou podporovány. ● Neodpojujte zařízení USB během přenosu souborů. ● Hudební soubory s ochranou DRM zakoupené z komerčních webových stránek nelze přehrát. ● Externí pevné disky nejsou podporovány. ● Mobilní telefony nejsou podporovány. ● Kompatibilní formáty Přípona Kodek Vzorkovací frekvence Datový tok *.mp3 MPEG 1 Layer2 16 kHz–48 kHz 80–320 kb/s MPEG 1 Layer3 16 kHz–48 kHz 80–320 kb/s MPEG 2 Layer3 16 kHz–48 kHz 80–320 kb/s MPEG 2.5 Layer3 16 kHz–48 kHz 80–320 kb/s *.wma Wave_Format_MSAudio1 16 kHz–48 kHz 56–28 kb/s Wave_Format_MSAudio2 16 kHz–48 kHz 56–128 kb/s *.aac AAC 16 kHz–96 kHz 48–320 kb/s AAC-LC 16 kHz–96 kHz 128–192 kb/s

*.wav - 16 kHz–48 kHz až 3000 kb/s *.ogg OGG 1.1.0 16 kHz–48 kHz 50–500 kb/s *.flac FLAC 1.1.0, FLAC 1.2.1 16 kHz–96 kHz až 3000 kb/s ● Je-li na zařízení USB uloženo příliš mnoho složek a souborů, může zařízení Soundbar chvíli trvat, než soubory otevře a přehraje.25 CZE FUNKCE

Stisknutím tlačítka na pravé straně hlavní jednotky nebo tlačítka SOURCE na dálkovém ovladači vyberte požadovaný režim.Pravý okraj zařízení SoundbarRežim vstupu ZobrazeníOptický digitální vstup D.IN Vstup AUX AUX Režim BLUETOOTH TV SoundConnect Režim USB USB

FUNKCE AUTO POWER DOWN

Přístroj se automaticky vypne v následujících situacích: ● Režim D.IN/BT/TV/USB - Pokud není 5 minut zjištěn zvukový signál. ● Režim AUX - Pokud není po dobu 5 minut připojen kabel AUX. - Pokud není 8 hodin zjištěn stisk žádného tlačítka, když je kabel AUX připojen. (Funkci Auto Power Down lze vypnout pouze v tomto případě.)Chcete-li vypnout funkci Auto Power Down v režimu AUX, po dobu 5 sekund podržte tlačítko

Na displeji se zobrazí text ON - AUTO POWER DOWN / OFF - AUTO POWER DOWN. funkce2726 FUNKCE BLUETOOTH Zvukovou lištu Soundbar můžete propojit se zařízením Bluetooth a užívat si hudbu ve stereu a to vše bez kabelů. PŘIPOJENÍ PŘÍSTROJE SOUNDBAR K ZAŘÍZENÍ BLUETOOTH Zkontrolujte, zda zařízení Bluetooth podporuje funkci stereo náhlavní soupravy podle standardu Bluetooth. Zařízení Bluetooth Připojení

1. Stisknutím tlačítka na pravé straně hlavní jednotky nebo tlačítka SOURCE na dálkovém ovladači vyberte

• Na předním displeji přístroje Soundbar se zobrazí text BT READY.

2. V zařízení Bluetooth, které chcete připojit, vyberte nabídku Bluetooth. (Podrobnosti o tomto postupu naleznete v

uživatelské příručce zařízení Bluetooth.)

3. Ze seznamu zvolte položku „[AV] Samsung Soundbar Kxxx K-Series“.

• Když je přístroj Soundbar připojen k zařízení Bluetooth, zobrazí se na předním displeji text [Název zařízení Bluetooth]

• Název zařízení lze zobrazit pouze v angličtině. Není-li název v angličtině, zobrazí se znak „ _ “.

• Pokud se párování nalezeného zařízení Bluetooth s přístrojem Soundbar nezdaří, odstraňte ze zařízení položku nalezeného zařízení „[AV] Samsung Soundbar Kxxx K-Series“ a vyhledejte přístroj Soundbar znovu.

4. Spusťte přehrávání hudby na připojeném zařízení.

• Hudbu přehrávanou na připojeném zařízení Bluetooth uslyšíte z reproduktorů přístroje Soundbar.

• V režimu BT nejsou funkce Přehrávání/Pozastavení/Další/Předchozí dostupné. Tyto funkce jsou dostupné u zařízení Bluetooth podporujících AVRCP.27 CZE FUNKCE

Pokud se při připojování zařízení Bluetooth zobrazí výzva k zadání kódu, zadejte <0000>. ● V danou chvíli může být přístroj spárován pouze s jedním zařízením Bluetooth. ● Když je přístroj Soundbar vypnut, bude spojení Bluetooth přerušeno. ● Za následujících okolností nemusí přístroj Soundbar správně provést vyhledávání zařízení Bluetooth nebo připojení k němu: - Pokud je v okolí přístroje Soundbar silné elektrické pole. - Pokud je s přístrojem Soundbar spárováno více zařízení Bluetooth současně. - Pokud je zařízení Bluetooth vypnuté, příliš vzdálené nebo má poruchu. ● Zařízení jako mikrovlnné trouby, adaptéry bezdrátových místních sítí, zářivková svítidla a plynové trouby používají stejný frekvenční rozsah jako zařízení Bluetooth, což může způsobit elektromagnetické rušení. ● Přístroj Soundbar podporuje data SBC (44,1 kHz, 48 kHz). ● Připojujte pouze zařízení Bluetooth, která podporují funkci A2DP (AV). ● Zařízení s technologií Bluetooth, která podporují pouze funkci HF (hands-free), nelze připojit k přístroji Soundbar. ● Po spárování bezdrátového reproduktoru k zařízení Bluetooth vyberte mezi skenovanými zařízeními „[AV] Samsung Soundbar Kxxx K-Series“. Režim bezdrátového reproduktoru se změní automaticky na BT. - K dispozici, pouze pokud je přístroj Soundbar uveden v seznamu spárovaných zařízení na zařízení Bluetooth. (Zařízení Bluetooth a přístroj Soundbar musí být předtím již alespoň jednou spárovány.) ● Přístroj Soundbar se zobrazí v seznamu vyhledaných zařízení na zařízení Bluetooth, pouze pokud přístroj Soundbar zobrazuje zprávu BT READY. ● V režimu TV SoundConnect nelze přístroj Soundbar spárovat s jiným zařízením Bluetooth. BLUETOOTH POWER ON (BLUETOOTH POWER) Pokud se dříve spárované Bluetooth zařízení pokouší spárovat se zařízením Soundbar, když je zapnutá funkce Bluetooth POWER On a zařízení Soundbar je vypnuté, zařízení Soundbar se automaticky zapne.

1. Když je zapnuté zařízení Soundbar, stiskněte tlačítko Bluetooth POWER.

2. Na displeji zařízení Soundbar se zobrazí zpráva ON - BLUETOOTH POWER.

ODPOJENÍ ZAŘÍZENÍ BLUETOOTH OD PŘÍSTROJE SOUNDBAR Zařízení Bluetooth lze od přístroje Soundbar odpojit. Podrobnosti o tomto postupu naleznete v uživatelské příručce zařízení Bluetooth. ● Přístroj Soundbar se odpojí. ● Když je přístroj Soundbar odpojen od zařízení Bluetooth, zobrazí se na jeho předním displeji zpráva BT DISCONNECTED. ODPOJENÍ PŘÍSTROJE SOUNDBAR OD ZAŘÍZENÍ BLUETOOTH Stisknutím tlačítka SOURCE na dálkovém ovladači nebo tlačítka na pravé straně produktu přepněte z režimu BT do jiného režimu nebo vypněte zařízení Soundbar. ● Připojené zařízení Bluetooth bude určitou dobu čekat na reakci přístroje Soundbar a poté ukončí spojení. (Čas odpojení se může lišit podle zařízení Bluetooth.)2928 FUNKCE ● V režimu připojení Bluetooth se připojení Bluetooth může vypnout, když vzdálenost mezi přístrojem Soundbar a zařízením Bluetooth přesáhne 10 m. ● Přístroj Soundbar se po 5 minutách ve stavu pohotovosti vypne. + Informace o technologii Bluetooth Bluetooth je technologie, která umožňuje zařízením s podporou Bluetooth snadno komunikovat bez drátů na malé vzdálenosti. ● Zařízení s technologií Bluetooth může při některých způsobech použití způsobovat rušení nebo nesprávnou funkci. Příklady: - Část těla je v kontaktu s přijímacím/vysílacím systémem zařízení Bluetooth nebo přístrojem Soundbar. - Překážky, jako jsou stěny, rohy nebo kancelářské přepážky, mohou způsobit rozdíly v šíření signálu. - Zařízení využívající stejné pásmo, například lékařské přístroje, mikrovlnné trouby a bezdrátové místní sítě, mohou způsobit elektrické rušení. ● Při párování přístroje Soundbar se zařízením Bluetooh udržujte toto zařízení v malé vzdálenosti. ● Čím větší je vzdálenost mezi přístrojem Soundbar a zařízením Bluetooth, tím horší je kvalita. Pokud vzdálenost překročí dosah Bluetooth, dojde k výpadku spojení. ● V oblastech s nekvalitním příjmem nemusí připojení Bluetooth fungovat. ● PřipojeníBluetooth pracuje jen v blízkosti přístroje. Připojení bude automaticky ukončeno, pokud překročíte uvedený dosah. I v uvedeném dosahu může dojít ke zhoršení kvality zvuku vlivem překážek, jako jsou dveře a stěny. ● Toto bezdrátové zařízení může při provozu způsobit elektrické rušení.29 CZE FUNKCE

POUŽITÍ APLIKACE SAMSUNG AUDIO REMOTE

+ Instalace aplikace Samsung Audio Remote Chcete-li ovládat zařízení Soundbar prostřednictvím chytrého zařízení a aplikace Samsung Audio Remote, stáhněte si aplikaci Samsung Audio Remote z obchodu Google Play. Vyhledávání : Samsung Audio Remote + Spuštění aplikace Samsung Audio Remote Chcete-li spustit aplikaci Samsung Audio Remote, klepněte na ikonu Audio Remote na obrazovce chytrého zařízení a postupujte podle pokynů na obrazovce. ● Aplikace Samsung Audio Remote je kompatibilní pouze s mobilními telefony a zařízeními s operačním systémem Android 3.0 nebo novějším.3130 FUNKCE AKTUALIZACE SOFTWARU DIGITAL AUDIO IN(OPTICAL)USB (5V 0.5A)AUX INDC 24V

Společnost Samsung může v budoucnu uvolnit aktualizace firmwaru pro přístroj Soundbar. Je-li k dispozici aktualizace, lze ji aplikovat připojením zařízení s rozhraním USB obsahujícího aktualizaci firmwaru k portu USB na přístroji Soundbar. Mějte na paměti, že v případě existence více aktualizačních souborů je nutné nahrávat je na zařízení USB postupně a aplikovat aktualizace firmwaru jednotlivě. Další informace o stažení aktualizačních souborů naleznete na webu Samsung.com nebo si je můžete vyžádat od střediska technické podpory Samsung. POSTUP AKTUALIZACE

1. Propojte kabel adaptéru Micro USB do USB se zástrčkou USB 2.0 Micro USB (typ B) na jednom konci a

standardní zásuvkou 2.0 USB (typ A) na druhém konci s konektorem Micro USB zařízení Soundbar. ● Kabel adaptéru Micro USB do USB se prodává samostatně. Chcete-li si jej zakoupit, obraťte se na servisní středisko společnosti Samsung nebo na oddělení péče o zákazníky společnosti Samsung.

2. Následujícím postupem si stáhněte software k výrobku:

Přejděte na stránku Samsung (samsung.com/sec) podle názvu modelu vyhledejte zákaznickou podporu (název se může měnit)

3. Uložte stažený software na jednotku USB a výběrem možnosti "Extrahovat zde" rozzipujte složku.

4. Vypněte jednotku Soundbar a zapojte USB flash disk s aktualizačním softwarem do portu mikro USB na

5. Zapněte jednotku Soundbar. Do 3 minut se zobrazí UPDATE a spustí se aktualizační proces.

6. Po dokončení se vypne napájení systému Soundbar. V tomto stavu stiskněte na dálkovém ovladači na 5 sekund

● Tento přístroj je vybaven funkcí zdvojeného zavaděče. Pokud se aktualizace firmwaru nezdaří, lze ji opakovat.31 CZE FUNKCE

NEBYLA-LI ZOBRAZENA ZPRÁVA UPDATE

1. Vypněte přístroj Soundbar a připojte paměťové zařízení USB obsahující aktualizační soubory k portu USB na

2. Odpojte napájecí kabel, opět jej připojte a zapněte přístroj.

● Připojte zařízení USB s aktualizací firmwaru k portu USB na hlavním přístroji. ● Aktualizace firmwaru nemusí proběhnout správně, pokud jsou na paměťovém zařízení USB uloženy zvukové soubory podporované přístrojem Soundbar. ● Během aktualizace nevypínejte napájení a neodpojujte zařízení USB. Po dokončení aktualizace firmwaru se hlavní přístroj automaticky vypne. ● Po dokončení aktualizace bude v systému Soundbar inicializováno uživatelské nastavení. Doporučujeme si nastavení poznamenat, abyste je po aktualizaci mohli snadno obnovit. Mějte na paměti, že aktualizace firmwaru resetuje také připojení subwooferu. Pokud není po aktualizaci automaticky navázáno spojení se subwooferem, přejděte na stranu 16. Pokud se aktualizace nezdaří, zkontrolujte USB flash disk. ● Uživatelé systému Mac OS musejí použít USB flash disk se souborovým systémem MS-DOS (FAT). ● Zařízení USB některých výrobců nemusí být podporována.3332

Dříve, než se obrátíte na servis, zkontrolujte níže uvedené. Přístroj se nezapne.

• Je napájecí kabel zapojen do zásuvky? ¼ Zapojte zástrčku napájecího kabelu do zásuvky. Přístroj nereaguje na stisknutí tlačítka.

• Je ve vzduchu statická elektřina? ¼ Odpojte napájecí kabel a opět jej zapojte. Není slyšet zvuk.

• Je funkce ztlumení zvuku zapnutá?

• Je hlasitost nastavena na minimum? ¼ Stiskem tlačítka (Ztlumení) vypněte tuto funkci. ¼ Zvyšte hlasitost. Dálkové ovládání nefunguje.

• Jsou baterie vybité?

• Je vzdálenost mezi dálkovým ovládáním a hlavní jednotkou příliš velká? ¼ Vyměňte baterie za nové. ¼ Přesuňte se do menší vzdálenosti od přístroje. Funkce TV SoundConnect (spárování televizoru) selhala.

• Podporuje váš televizor funkci TV SoundConnect?

• Je firmware televizoru aktualizován na nejnovější verzi?

• Došlo při připojování k chybám? ¼ Funkci TV SoundConnect podporují některé televizory Samsung uvedené na trh po roce 2012. Zkontrolujte, zda váš televizor podporuje funkci TV SoundConnect. ¼ Aktualizujte firmware televizoru na nejnovější verzi. ¼ Obraťte se na středisko podpory Samsung. ¼ Resetujte TV SoundConnect a znovu připojte. Chcete-li resetovat připojení TV SoundConnect, stiskněte a 5 sekund podržte tlačítko p. Modrá kontrolka na subwooferu nesvítí a subwoofer nereprodukuje zvuk.

• Subwoofer možná není připojen ke hlavnímu přístroji. ¼ Zkontrolujte napájecí kabel. Je-li napájecí kabel správně zapojen, zkontrolujte přístroj. Je-li přístroj vypnutý (v pohotovostním režimu), bude subwoofer také v pohotovostním režimu a modrá kontrolka nebude svítit. ¼ Pokuste se připojit subwoofer znovu. (Viz strana 16.) Tešení problémů33 CZE DODATEK TECHNICKÉ ÚDAJE OBECNÉ USB 5 V / 0,5 A Hmotnost Hlavní jednotka 2,0 kg Subwoofer (PS-WK430) 2,9 kg Rozměry (Š x V x H) Hlavní jednotka 908,5 x 53,5 x 70,5 mm Subwoofer (PS-WK430) 155,0 x 300,0 x 293,0 mm Rozsah provozních teplot +5 °C až + 35 °C Rozsah provozní vlhkosti 10 % až 75 % ZESILOVAČ Jmenovitý výstupní výkon Hlavní jednotka 40 W x 4, 6 Ω, celk. harm. zkreslení ≦ 10 % Subwoofer (PS-WK430) 60 W, 3 Ω, celk. harm. zkreslení ≦ 10 %

• Změny konstrukce a specifikace bez předchozího upozornění jsou vyhrazeny.

• Nominální specifikace - Společnost Samsung Electronics Co., Ltd si vyhrazuje právo změnit specifikace bez upozornění. - Hmotnost a rozměry jsou přibližné. - Informace o napájecím zdroji a příkonu naleznete na štítku na přístroji. a Poznámka k licenci otevřeného softwaru - Máte-li dotazy ohledně otevřeného softwaru, kontaktujte společnost Samsung na e-mailové adrese (oss.request@samsung.com). dodatek34 DODATEK LICENCE Manufactured under licence from Dolby Laboratories. Dolby, Dolby Audio and the double-D symbol are trademarks of Dolby Laboratories. Informace o patentech DTS naleznete na webu http://patents.dts.com. Vyrobeno v licenci DTS Licensing Limited. DTS, symbol & DTS spolu se symbolem jsou registrované ochranné známky a DTS 2.0 Channel je ochranná známka společnosti DTS, Inc. © DTS, Inc. Všechna práva vyhrazena. Bezdrátové modely (zahrnující frekvenci 5,15 GHz až 5,35 GHz) Společnost Samsung Electronics tímto prohlašuje, že tento přístroj splňuje základní požadavky a další příslušná ustanovení směrnice 1999/5/ES. Původní Prohlášení o shodě je k dispozici na webu http://www.samsung.com. Přejděte do nabídky Podpora > Hledání v podpoře produktů a zadejte název modelu. Toto zařízení lze používat ve všech státech Evropské unie. Toto zařízení je určeno pouze k použití v interiéru. Bezdrátové modely (s výjimkou frekvence 5,15 GHz až 5,35 GHz) Společnost Samsung Electronics tímto prohlašuje, že tento přístroj splňuje základní požadavky a další příslušná ustanovení směrnice 1999/5/ES. Původní Prohlášení o shodě je k dispozici na webu http://www.samsung.com. Přejděte do nabídky Podpora > Hledání v podpoře produktů a zadejte název modelu. Toto zařízení lze používat ve všech státech Evropské unie.Kontaktujte SAMSUNG WORLD WIDE Pokud máte otázky týkající se výrobků Samsung, kontaktujte středisko Samsung pro péči o zákazníky. [Správná likvidace baterií v tomto výrobku] (Platí pro země se systémem odděleného sběru) Tato značka na baterii, návodu nebo obalu znamená, že baterie v tomto výrobku nesmí být na konci své životnosti likvidovány společně s jiným domovním odpadem. Případně vyznačené symboly chemikálií Hg, Cd nebo Pb upozorňují na to, že baterie obsahuje rtuť, kadmium nebo olovo v množství překračujícím referenční úrovně stanovené směrnicí ES 2006/66. Pokud baterie nejsou správně zlikvidovány, mohou tyto látky poškodit zdraví osob nebo životní prostředí. Pro ochranu přírodních zdrojů a pro podporu opakovaného využívání materiálů oddělte, prosím, baterie od ostatních typů odpadu a nechte je recyklovat prostřednictvím místního bezplatného systému zpětného odběru baterií. Správná likvidace výrobku (Elektrický & elektronický odpad) (Platí pro země se systémem odděleného sběru) Toto označení na výrobku, jeho příslušenství nebo dokumentaci znamená, že výrobek a jeho elektronické příslušenství (například nabíječku, náhlavní sadu, USB kabel) je po skončení životnosti zakázáno likvidovat jako běžný komunální odpad. Možným negativním dopadům na životní prostředí nebo lidské zdraví způsobeným nekontrolovanou likvidací zabráníte oddělením zmíněných produktů od ostatních typů odpadu a jejich zodpovědnou recyklací za účelem udržitelného využívání druhotných surovin. Uživatelé z řad domácností by si měli od prodejce, u něhož produkt zakoupili, nebo u příslušného městského úřadu vyžádat informace, kde a jak mohou tyto výrobky odevzdat k bezpečné ekologické recyklaci. Podnikoví uživatelé by měli kontaktovat dodavatele a zkontrolovat všechny podmínky kupní smlouvy. Tento výrobek a jeho elektronické příslušenství nesmí být likvidován spolu s ostatním průmyslovým odpadem. Více Informací o ochraně životního prostředí a regulační povinnosti týkající se konkrétních výrobků společnosti Samsung, např. REACH, naleznete na webové stránce: samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html Country Contact Centre
