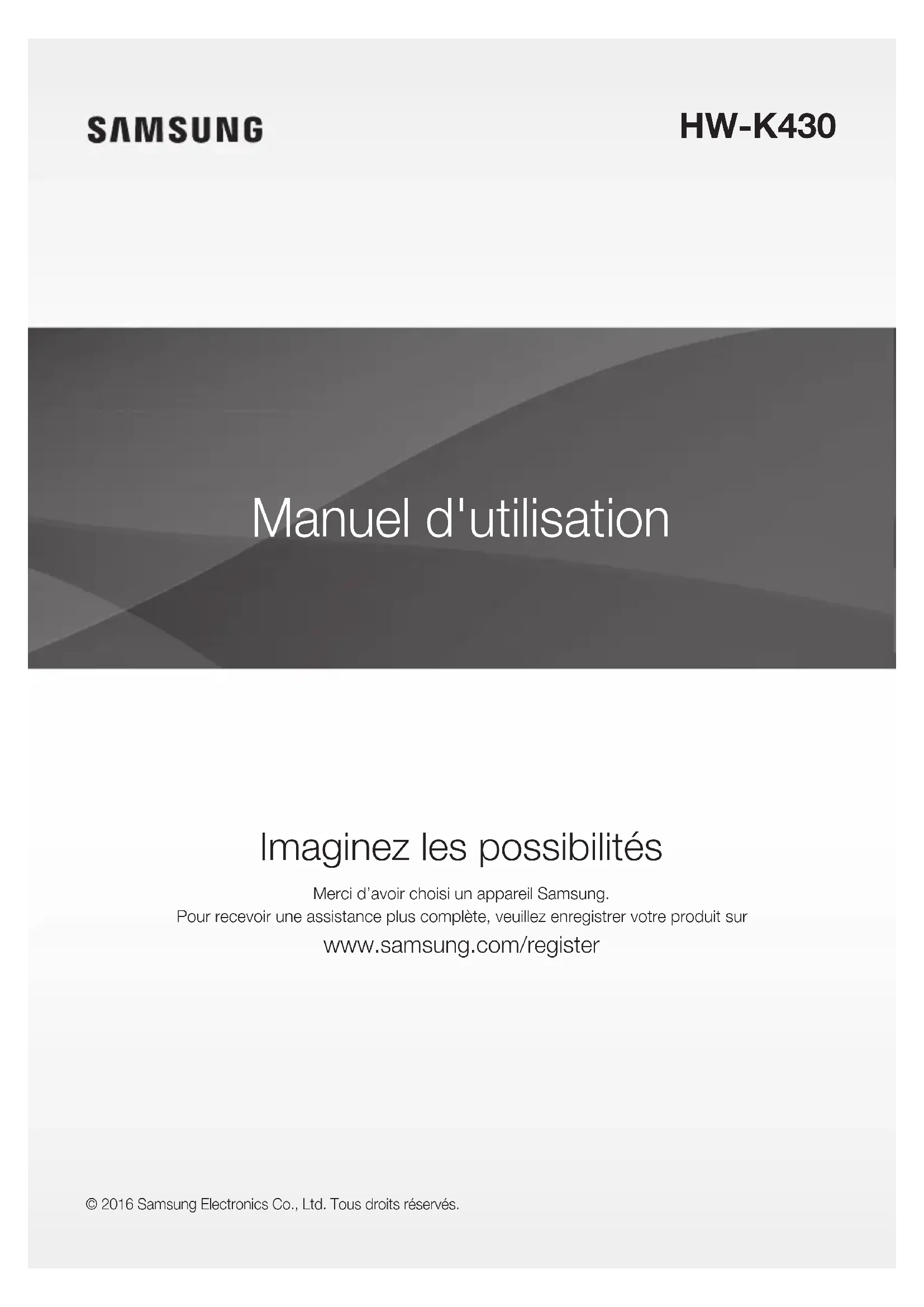

HWK430 - Haut-parleur SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

MODE D'EMPLOI HWK430 SAMSUNG

INFORMATIONS RELATIVES À LA

SÉCURITÉ AVERTISSEMENTS POUR ÉVITER LES RISQUES DE CHOC ÉLECTRIQUE, NE DÉMONTEZ PAS LE CAPOT. L’APPAREIL NE CONTIENT PAS DE PIÈCES RÉPARABLES PAR L’UTILISATEUR ; S’ADRESSER À UN SERVICE APRÈS-VENTE QUALIFIÉ. ATTENTION RISQUE DE CHOC ÉLECTRIQUE. NE PAS OUVRIRCe symbole indique la présence d’une haute tension à l’intérieur. Il est dangereux de mettre en contact quoi que ce soit avec une partie interne de ce produit.Ce symbole indique la présence d’importantes instructions concernant le fonctionnement et la maintenance jointes avec ce produit.Produit de classe II : ce symbole indique qu'aucun branchement de sécurité à la terre (prise de terre) n'est requis.Tension CA : ce symbole indique que la tension nominale indiquée par le symbole est une tension CA. Tension CC : ce symbole indique que la tension nominale indiquée par le symbole est une tension CC. Mise en garde, Consulter le mode d'emploi : ce symbole avertit l'utilisateur qu'il doit consulter le manuel d'utilisation pour en savoir plus sur les informations relatives à la sécurité.

AVERTISSEMENT: Afin de diminuer les risques d’incendie ou de choc électrique, n’exposez pas cet appareil à la

pluie ou à l’ humidité. ATTENTION : Pour prévenir les chocs électriques, branchez la fiche au fond, en prenant soin d'insérer la tige large dans la fente large.• Cet appareil doit toujours être branché à une prise terre.

• Pour déconnecter l’appareil du circuit principal, la prise doit être débranchée de la prise principale ; il est de ce fait nécessaire que la prise principale soit facile d'accès.ATTENTION
• Évitez toute projection d’eau sur l’appareil. Ne posez jamais d’objet contenant un liquide (ex : un vase) dessus.

• Pour éteindre complètement l'appareil, vous devez retirer le cordon d'alimentation de la prise murale. Par conséquent, le cordon d'alimentation doit être facilement accessible à tout moment.démarrage3 FRA DÉMARRAGE PRÉCAUTIONS 99.1mm 99.1mm

99.1mm Assurez-vous que l'alimentation électrique de votre maison est conforme à la plaque d'identification située au dos de votre produit. Posez votre produit à plat sur un meuble stable en veillant à laisser un espace de 7 à 10 cm autour de l'appareil afin d’assurer une ventilation correcte de celui-ci. Faites attention à ne pas obstruer les orifices de ventilation. Ne posez pas l'ensemble sur un amplificateur ou un autre appareil susceptible de chauffer. Cet ensemble est conçu pour une utilisation en continu. Pour entièrement éteindre l'appareil, débranchez la fiche CA de la prise murale. Débranchez l'appareil si vous envisagez de ne pas l'utiliser durant une longue période. En cas d'orage, débranchez la fiche de l'appareil de la prise murale. Les surtensions occasionnées par l'orage pourraient endommager votre appareil. Protégez le produit de l'humidité (comme les vases) et d'une chaleur excessive (comme une cheminée) ou de tout équipement capable de créer des champs magnétiques ou électriques. Débranchez le câble d'alimentation en cas de dysfonctionnement. Votre produit n'est pas prévu pour un usage industriel. Ce produit ne peut être utilisé qu'à des fins personnelles. Une condensation peut se former si le produit ou un disque a été stocké à basse température. Si vous devez transporter l'ensemble pendant l'hiver, attendez environ 2 heures que l'appareil ait atteint la température de la pièce avant de l'utiliser. N'exposez pas l'ensemble aux rayons directs du soleil ou à toute autre source de chaleur. Ceci pourrait entraîner une surchauffe et un dysfonctionnement de l’appareil. Les piles utilisées dans ce produit peuvent contenir des produits ch miques dangereux pour l'environnement. Ne jetez pas les piles dans votre poubelle habituelle. Ne vous débarrassez pas des piles en les faisant brûler. Ne court-circuitez pas, ne désassemblez pas ni ne faites pas surchauffer les batteries. Le remplacement incorrect de la batterie entraîne un risque d'explosion. Ne la remplacez que par une batterie du même type. ATTENTION, NE PAS INGÉRER LA BATTERIE, RISQUE DE BRÛLURE CHIMIQUE, [Télécommande fournie avec] Ce produit contient une pile par pièce/bouton. Si vous avalez la pile par pièce/bouton, cela peut entraîner des brûlures internes graves en seulement 2 heures et vous pouvez mourir. Maintenez les piles neuves et usagées hors de portée des enfants. Si le compartiment de la pile ne se ferme pas correctement, arrêter d'utiliser l'appareil et maintenez-le hors de portée des enfants. Si vous pensez qu'il est possible que les piles aient été avalées ou placées à l'intérieur d'une partie du corps, consultez immédiatement un médecin.54 DÉMARRAGE SOMMAIRE 2 DÉMARRAGE 2 Informations relatives à la sécurité 5 Contenu 6 DESCRIPTIONS 6 Panneau frontal/de droite 7 Panneau inférieur 8 Télécommande 11 INSTALLATION 11 Installation de la Soundbar 11 Installation de la fixation murale 15 Retrait de la Soundbar du mur 16 BRANCHEMENTS 16 Connexion du caisson de graves 18 Connexion du SWA-8000S (Vendu séparément) 20 Connexion de l'appareil à un téléviseur 20 Raccordement de la Soundbar à un téléviseur à l'aide d'un câble optique numérique 21 TV SoundConnect 22 Raccordement à des appareils externes 22 Câble audio analogique ou optique 23 USB 25 FONCTIONS 25 Mode D’entrée 26 Bluetooth 30 Mise à jour logicielle 32 TÉPANNAGE 32 Tépannage 33 ANNEXE 33 Spécifications ● Les figures et les illustrations du présent Manuel d'utilisation sont fournies à titre de référence uniquement et peuvent différer de l'apparence du produit réel. ● Des frais supplémentaires pourront vous être facturés dans les cas suivants : (a) Vous demandez l'intervention d'un ingénieur, mais il s'avère que l'appareil ne présente aucune anomalie (par ex. vous n'avez pas lu ce Manuel d'utilisation). (b) Vous portez l'unité à un centre de réparation, mais il s'avère que celle-ci ne présente aucune défaillance (par ex. vous n'avez pas lu ce Manuel d'utilisation). ● Le montant de ces frais administratifs vous sera notifié avant que tout travail ou toute visite à votre domicile ne soit effectuée).5 FRA DÉMARRAGE CONTENU

AVANT DE LIRE LE MANUEL D'UTILISATION

Prenez connaissance des termes suivants avant de lire le manuel d'utilisation. + Icônes utilisées dans le présent manuel Icône Terme DéfinitionAttentionIndique une situation pour laquelle une fonction ne fonctionne pas ou que des paramètres peuvent être annulés.RemarqueDonne des conseils ou des instructions permettant d'améliorer l'utilisation de chaque fonction.Vérifiez la présence des accessoires fournis présentés ci-dessous.Télécommande / Batterie Lithium (3V : CR2032)Cordon d'alimentation : 2 piècesAdaptateur CA/CC (Unité principale)Adaptateur CA/CC (Caisson de basses)A-TYPE : 616mmB-TYPE : 360mmCENTER LINEA B B ACâble optique Guide de fixation muraleVis de fixation : 2 piècesVis : 2 piècesSupport de fixation murale GSupport de fixation murale D ● L'aspect des accessoires peut légèrement différer des illustrations ci-dessus. ● Le câble adaptateur Micro USB à USB est vendu séparément. Pour les acheter, contactez un Centre de service Samsung ou le Service client de Samsung.76 DESCRIPTIONS

(Volume) Permet de régler le volume. La valeur numérique du niveau du volume apparaît à l'écran de la façade. 2 Bouton (Source) Permet de sélectionner les entrées D.IN, AUX, BT, TV, USB. ● Lorsque l’appareil est sous tension, si vous appuyez sur le bouton pendant plus de 3 secondes, le bouton fonctionne en (Muet). Pour annuler la configuration du bouton (Muet), appuyez à nouveau sur le bouton pendant plus de 3 secondes. 3 Bouton (Alimentation) Permet d’allumer et d’éteindre l’alimentation.

Affichage Affiche le mode actuellement sélectionné. Capteur de la Télécommande ● Lorsque vous branchez le cordon CA, la touche Marche/Arrêt fonctionne pendant 4 à 6 secondes. ● Lorsque vous mettez l'unité sous tension, il faut compter 4 ou 5 secondes de retard avant le déclenchement du son. ● Si vous souhaitez bénéficier du son du Soundbar uniquement, vous devrez éteindre les enceintes du téléviseur depuis le menu Audio Setup de votre téléviseur. Reportezvous au manuel fourni avec votre téléviseur. descriptions7 FRA DESCRIPTIONS

DIGITAL AUDIO IN(OPTICAL)USB (5V 0.5A)AUX INDC 24VDC 24VDIGITAL AUDIO IN(OPTICAL)USB (5V 0.5A)AUX IN DC 24V (Entrée de l'alimentation) Branchez la prise de l'adaptateur CC à la prise d’alimentation (jack), puis branchez la fiche de l'adaptateur CA dans une prise murale. (Port micro USB) Vous pouvez lire la musique à partir du périphérique de mémoire USB en raccordant le câble du périphérique de mémoire Micro USB ou le câble adaptateur Micro USB à USB (non fourni). Reportez-vous aux spécifications relatives au câble adaptateur Micro USB à USB à la page 23. DIGITAL AUDIO IN (OPTICAL) Permet la connexion à la sortie (optique) numérique d’un appareil externe. AUX IN Permet la connexion à la sortie analogique d’un périphérique externe. ÉTIQUETTE ● Lorsque vous débranchez le câble d’alimentation de l'adaptateur CA de la prise murale, veillez à maintenir la fiche. Ne tirez pas sur le câble. ● Ne branchez pas cette unité ou d'autres composants sur une prise CA jusqu'à ce que tous ces branchements entre les composants sont terminés. ● Veillez à poser l'adaptateur CA/CC à plat sur une table ou sur le sol. Si l'adaptateur CA/CC pend et que l'entrée du cordon CA est située face vers le haut, de l'eau ou d'autres substances étrangères risquent de pénétrer dans l'adaptateur et d'entraîner des dysfonctionnements.98 DESCRIPTIONS

Répéter Vous pouvez régler la fonction Répéter lorsque vous écoutez de la musique à partir d'une clé USB. OFF - REPEAT : Permet d'annuler la lecture répétée. TRACK - REPEAT : Permet de répéter la lecture d'une piste. ALL - REPEAT : Permet de répéter la lecture de toutes les pistes. RANDOM - REPEAT : Permet de lire les plages dans un ordre aléatoire. (Une plage qui a déjà été lue peut être lue à nouveau.) Muet Vous pouvez baisser le volume sur 0 en appuyant sur un bouton. Appuyez à nouveau pour rétablir le son à son niveau de volume précédent. SOURCE Permet de sélectionner une source connectée au Soundbar. Saut en avant Lorsque le périphérique que vous êtes en train de lire contient deux fichiers ou plus et lorsque vous appuyez sur le bouton ], le fichier suivant est sélectionné. Bluetooth POWER Maintenez enfoncé le bouton Bluetooth POWER de la télécommande pour activer et désactiver la fonction Bluetooth POWER On. Pour plus de détails, reportez-vous aux pages 22 et 27. SOUND Son surround ajoute de la profondeur et de l'ampleur au son. Appuyer sur la touche SOUND plusieurs fois permet de naviguer dans les paramètres du Son surround : ON - SURROUND SOUND, OFF - SURROUND SOUND SOUND EFFECT Vous pouvez choisir entre 6 modes sonores : STANDARD (Son Original), MUSIC, CLEAR VOICE, SPORTS, MOVIE et NIGHT selon le type de source dont vous souhaitez profiter. Sélectionnez le mode STANDARD si vous souhaitez apprécier le son d’origine.

• DRC (Contrôle de plage dynamique) Vous permet d'appliquer un contrôle de plage dynamique au Dolby Digital. Appuyez et maintenez la pression sur le bouton SOUND EFFECT pendant 5 secondes environ en mode STANDBY pour activer ou désactiver la fonction DRC (Contrôle de plage dynamique). Appuyez sur la touche

et maintenez-la enfoncée pendant environ 5 secondes pour activer ou désactiver la fonction Auto Power Link (Lien de mise sous tension automatique). OFF - POWER LINK, ON - POWER LINK

• Auto Power Link Permet de synchroniser la Soundbar à une source optique connectée via la prise optique pour que le produit s'allume automatiquement lorsque vous allumez votre télévision. (Reportez-vous à la page 20) La fonction Auto Power Link est disponible uniquement en mode D.IN.9 FRA DESCRIPTIONS Volume Règle le niveau de volume de l’unité. Marche/Arrêt Permet d’allumer et d’éteindre l’alimentation. SOUND CONTROL Appuyez pour sélectionner TREBLE, BASS, SUBWOOFER LEVEL, AUDIO SYNC, REAR SPEAKER, ou REAR LEVEL. Utilisez ensuite les touches , pour ajuster le volume TREBLE ou BASS entre -6 et +6, ainsi que le volume SUBWOOFER LEVEL qui peut être réglé de -12, -6 à +6. Appuyez sur le bouton SOUND CONTROL pendant environ 5 secondes pour régler le son pour chaque bande de fréquences. Vous pouvez sélectionner 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz et 10 KHz et régler chacune de ces options de -6 ~ +6. Si le Soundbar est connecté à un téléviseur numérique et que la vidéo et l'audio ne sont pas synchronisés, appuyez sur les boutons SOUND CONTROL pour corriger le problème. Utilisez les boutons , pour régler le temps de retard audio entre 0 ms ~ 300 ms. En mode USB, en mode TV et en mode BT, la fonction Audio Sync peut ne pas fonctionner. Pour activer ou désactiver le son du haut-parleur arrière, sélectionnez REAR SPEAKER dans les réglages audio, puis réglez le volume entre OFF-RS et ON-RS à l'aide des touches et . Pour contrôler le son du niveau arrière, sélectionnez REAR LEVEL dans les réglages audio, puis réglez le volume entre RS -6 et +6 à l'aide des touches et . Lecture/Pause Appuyez sur le bouton p pour mettre en pause la lecture du fichier temporairement. Appuyez à nouveau sur le bouton p pour lire le fichier sélectionné. Saut en arrière Si le périphérique que vous êtes en train de lire contient plus d'un fichier et que vous appuyez sur le bouton [, le fichier précédent est sélectionné. ● Le REAR SPEAKER et le mode REAR LEVEL ne sont disponibles que lorsque vous raccordez le SWA-8000S (vendu séparément). - Si le SWA-8000S n'est pas raccordé, REAR SPEAKER et REAR LEVEL restent affichés mais leurs fonctions sont indisponibles. ● Faire fonctionner le téléviseur en utilisant sa télécommande.1110 DESCRIPTIONS + Commande de la Soundbar avec la télécommande de votre téléviseur

1. Appuyez sur la touche SOUND et maintenez-la enfoncée pendant au moins 5 secondes pendant que la

Soundbar est sous tension.

2. Le message « ON - TV REMOTE » s'affiche sur l'écran de votre Soundbar.

3. Dans le menu de votre téléviseur, réglez le haut-parleur du téléviseur sur le mode externe.

● Avec cette fonction, toutes les touches sont grisées, sauf VOL +/- et les touches (Muet). ● Les menus des téléviseurs varient en fonction du fabricant et du modèle de téléviseur. Reportez-vous au manuel d'utilisation de votre téléviseur pour obtenir de plus amples informations. ● Cette fonction n'est pas disponible lorsque le Soundbar est en mode TV SoundConnect. ● Fabricants prenant en charge cette fonction : - VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA - Cette fonction peut ne pas être compatible avec la télécommande de votre téléviseur, selon le fabricant. ● Pour désactiver cette fonction, appuyez sur la touche SOUND pendant 5 secondes. Le message « OFF - TV REMOTE » s'affiche sur l'écran de votre Soundbar. INSTALLATION DES PILES DANS LA TÉLÉCOMMANDE

1. Utilisez une pièce de monnaie

adaptée pour tourner le couvercle de la batterie de la télécommande dans le sens inverse des aiguilles d’une montre pour le retirer comme indiqué sur la figure ci-dessus.

2. Insérez une pile au lithium de 3V. Veillez

à ce que le pôle positif (+) soit orienté vers le haut lors de l’insertion de la pile dans son logement Mettez le couvercle sur la batterie et alignez le repère '●' l’un en face de l’autre comme indiqué sur la figure ci-dessus.

3. Utilisez une pièce de monnaie

adaptée pour tourner le couvercle de la batterie de la télécommande dans le sens des aiguilles d’une montre jusqu’en butée pour le remettre en place.11 FRA INSTALLATION

INSTALLATION DE LA FIXATION MURALE

+ Précautions d’installation ● Procédez à l'installation sur un mur vertical uniquement. ● Pour l’installation, évitez les températures extrêmes et l’humidité ou encore un mur pas assez solide pour supporter le poids de l’appareil. ● Vérifiez la solidité du mur. Si le mur n'est pas assez solide pour supporter l'appareil, renforcez le mur ou installez l'appareil sur un autre mur pouvant supporter son poids. ● Achetez et utilisez les vis de fixation ou l’ancrage appropriés au type de mur dont vous disposez (plaque de plâtre, fer forgé, bois, etc.). Si possible, fixez les vis de fixation dans les poteaux du mur. ● Achetez des vis pour fixation murale en fonction du type et de l'épaisseur du mur sur lequel vous souhaitez installer la Soundbar. - Diamètre : M5 - Longueur : L 35 mm ou plus recommandée ● Branchez les câbles entre l'appareil et les périphériques externes avant de l'installer sur le mur. ● Veillez à éteindre et débrancher l’unité avant installation. Autrement, vous vous exposeriez à un risque de décharge électrique.5 cm minimum1. Placez le Guide de fixation murale contre le mur.

• Le Guide de fixation murale doit être de niveau.

• Si le téléviseur est monté sur le mur, installez la Soundbar à au moins 5 cm en dessous du téléviseur. INSTALLATION1312 INSTALLATION Ligne centrale A-TYPE : 616mmB-TYPE : 360mmCENTER LINE A B B A

2. Alignez la Ligne centrale du modèle papier et le centre de votre téléviseur (si vous fixez la Soundbar sous votre

téléviseur), puis fixez le Guide de fixation murale au mur avec du ruban adhésif. ● Si vous ne fixez pas la Soundbar sous un téléviseur, placez la Ligne centrale au centre de la zone d'installation. A-TYPE : 616mmB-TYPE : 360mmCENTER LINE A B B A A-TYPE : 616mmB-TYPE : 360mmCENTER LINEA B B CENTER LINE

3. Appuyez avec la pointe d'un stylo ou d'un crayon bien taillé au centre des images B-TYPE à chaque extrémité du

guide pour marquer les trous des vis portantes, puis retirez le Guide de fixation murale.

4. À l'aide d'une mèche appropriée, faites un trou dans le mur au niveau de chaque marque.

● Si les marques ne correspondent pas aux positions des poteaux muraux, veillez à insérer les ancrages ou les chevilles Molly appropriées dans les trous avant d'insérer les vis portantes. Si vous utilisez des ancrages ou des chevilles Molly, pensez à percer des trous suffisamment larges pour les accueillir.13 FRA INSTALLATION

5. Enfoncez une vis (non fournie) dans chaque Vis de fixation, puis vissez fermement chaque vis dans un trou

6. Utilisez les deux Vis (M4 x L12) pour fixer le Support de fixation murale G et D à l'arrière de la Soundbar. Pour

une bonne fixation, veillez à aligner les excroissances de la Soundbar et les trous des supports. Arrière de la Soundbar Extrémité droite de la Soundbar ● Lors du montage, vérifiez que le crochet du Support de fixation murale est positionné vers le bas. Fixation murale GFixation murale D ● Les fixations droite et gauche ont des formes différentes. Veillez à bien les positionner.1514 INSTALLATION

7. Installez la Soundbar, sur laquelle est fixé le Support de fixation murale, en accrochant le Support de fixation

murale sur les Vis de fixation sur le mur. ● Inclinez légèrement la Soundbar pour insérer les deux têtes de Vis de fixation dans les trous du Support de fixation murale. Poussez la Soundbar dans la direction de la flèche pour bien fixer les deux côtés.15 FRA INSTALLATION

RETRAIT DE LA SOUNDBAR DU MUR

1. Pour retirer la Soundbar du support mural, poussez-la dans la direction de la flèche, puis retirez-la comme indiqué

sur l'image. ● Ne vous appuyez pas sur l’unité montée et évitez de la soumettre à des chocs ou des chutes. ● Fixez fermement l’unité au mur afin qu’elle ne tombe pas. La chute de l’appareil peut provoquer des blessures ou endommager le produit. ● Lorsque l’unité est fixée au mur, veillez à ce qu’un enfant ne tire pas sur les câbles de connexion au risque de faire tomber l’appareil. ● Pour optimiser l'installation d'une fixation murale, installez les enceintes à au moins 5 cm sous le téléviseur, si le téléviseur est monté sur le mur. ● Pour votre sécurité, dans le cas où vous ne l’utilisez pas en montage mural, veuillez installer l’unité sur une surface plane sécurisée où elle ne risque pas de tomber.1716 BRANCHEMENTS ● Ne branchez pas le cordon d’alimentation de ce produit ou de votre téléviseur dans la prise murale avant que toutes les connexions entre les différents composants n’aient été effectuées. ● Avant de déplacer ou d’installer l’appareil, mettez-le hors tension et débranchez le cordon d’alimentation.

CONNEXION AUTOMATIQUE AU CAISSON DE GRAVES

L'ID d'appariement du subwoofer est prédéfini à l'usine et l'unité principale et le subwoofer doivent être appariés (raccordés sans fil) automatiquement lorsqu'ils sont mis sous tension.

• Lorsque le subwoofer est connecté, le voyant LED d'appariement bleu cesse de clignoter pour rester allumé. Les modes du voyant DEL du caisson de basse sont les suivants : bleuConnexion automatique terminée. Clignotement du bleuConnexion automatique non terminée. bleu éteint a. Le cordon d'alimentation est-il branché dans la prise? Si non, branchez la fiche dans la prise murale. b. Si le cordon électrique est branché correctement, vérifiez l’unité principale Soundbar. Si votre unité principale Soundbar est hors tension (en mode veille), le caisson de basse sera également en mode veille et la LED bleue ne sera pas allumée.

CONNEXION MANUELLE AU CAISSON DE GRAVES

Si le voyant LED bleu ne cesse de clignoter lorsque l'unité principale et le subwoofer sont allumés, définissez l'ID en suivant les étapes ci-dessous. ● Important : Avant de commencer, insérez la pile dans la télécommande. Reportez-vous à la page 10 pour prendre connaissance des instructions.branchements17 FRA BRANCHEMENTS Témoin appariement

1. Branchez les cordons d’alimentation de l’unité principale et du caisson de graves dans une prise murale CA.

2. Appuyez pendant 5 secondes sur le bouton ID SET situé à l’arrière du caisson de graves à l’aide d’un petit objet

• Le voyant LINK (DEL bleue) situé sur le caisson de basse clignote rapidement.

3. Alors que l’unité principale est hors tension, appuyez sur la touche (Muet) de la télécommande pendant

4. Le message ID SET apparaît sur l'écran de la Soundbar.

5. Pour finaliser le lien, mettez l'unité principale sous tension lorsque la LED bleue du caisson de graves clignote.

• L’unité principale et le caisson de basses sont à présent liés (connectés).

• Le voyant d'LINK (LED bleue) sur le subwoofer doit rester allumé et ne pas clignoter.

• Si le voyant d'LINK ne reste pas bleu, cela signifie que le processus d'appariement a échoué. Éteignez l'unité principale et recommencez à partir de l'Étape 2.

• Vous pouvez mieux profiter du son du caisson de graves sans fil en sélectionnant les effets sonores. (Reportez-vous à la page 8) ● Avant de déplacer ou d'installer l’appareil, mettez-le hors tension et débranchez le cordon d’alimentation. ● Si vous utilisez un périphérique utilisant la même fréquence (2,4 GHz) que la barre audio près de la barre audio, l'interférence peut entraîner quelques interruptions de son. ● La distance de transmission d’une onde radioélectrique est d’environ 10 m, mais elle peut varier en fonction de l’environnement de fonctionnement. Si un mur en béton ou une paroi métallique se trouve entre l’unité principale et le module de réception sans fil, le système risque de ne pas fonctionner car les ondes radio ne peuvent pas traverser le métal. ● Si l’unité principale n’effectue pas de connexion sans fil, suivez les étapes 1 à 5 de la page précédente pour rétablir la connexion entre l'unité principale et le caisson de graves sans fil. ● L’antenne de réception sans fil est intégrée au caisson de graves sans fil. Maintenez l’appareil à l’abri de l’eau et de l’humidité. ● Pour un résultat d’écoute optimal, assurez-vous que la zone autour du caisson de graves sans fil est bien dégagée.1918 BRANCHEMENTS

CONNEXION DU SWA-8000S

(VENDU SÉPARÉMENT) ● Passez au vrai son surround sans fil en connectant votre kit d'enceintes arrière sans fil Samsung (SWA-8000S) à votre Soundbar. (Vendu séparément) ● Veuillez connecter le subwoofer avant de connecter le module de réception sans fil. ● Utilisez le câble d'enceinte pour connecter le module de réception sans fil aux enceintes. ● Branchez le cordon d'alimentation sur une prise de courant. La LED s'allume.

1. Pendant que l'unité principale s'éteint (en mode STANDBY), appuyez sur la touche (Muet) de la télécommande

et maintenez-la enfoncée pendant 5 secondes.

2. Le message ID SET s'affiche sur l'écran de votre Soundbar.

3. Branchez le cordon électrique du module de réception sans fil (SWA-8000S) sur une prise murale CA.

4. Allumez la Soundbar lorsque le voyant d'appariement (LED bleue) du SWA-8000S clignote rapidement.

5. Lorsque les voyants d'appariement (LED bleues) du subwoofer et du SWA-8000S clignotent, puis restent allumés,

le SWA-8000S est connecté. ● Cela peut prendre quelques minutes. ● Une fois connectés, votre Soundbar et votre module de réception sans fil se reconnectent automatiquement même après que vous les avez éteints et rallumés. Si le Module de réception sans fil n'est pas relié à votre Soundbar (la LED s'allume en rouge), connectez-les comme suit :

1. Éteignez votre Soundbar.

2. Appuyez sur la touche (Muet) de votre télécommande pendant 5 à 6 secondes jusqu'à ce que le message

ID SET s'affiche sur l'écran de la Soundbar.

3. Vérifiez que le module de réception sans fil est en mode Standby (la LED s'allume en Rouge).

4. Appuyez sur le bouton ID SET à l'arrière avec une aiguille pendant 5 à 6 secondes jusqu'à ce que le voyant LINK

LED du Module de réception sans fil clignote (en Bleu).

5. Allumez la Soundbar à l'aide de la touche de votre télécommande et patientez quelques instants. Les deux

systèmes sont connectés lorsque le voyant LED D'APPARIEMENT reste allumé (en bleu).19 FRA BRANCHEMENTS

Enceinte surround (G) Enceinte surround (D) Module de réception sans fil ● Placez les enceintes sur les côtés de votre position d'écoute. Si vous manquez de place, placez-les l'une en face de l'autre. Placez-les à environ 60 ou 90 centimètres au-dessus de vos oreilles, en les inclinant légèrement vers le bas. ● Utilisez le câble d'enceinte pour connecter le module de réception sans fil aux hauts-parleurs Surround. ● Vous trouverez une étiquette colorée au dos ou en dessous de chaque enceinte. et une bande de couleur à l'extrémité de chaque câble. Faites correspondre la bande de chaque câble à l'étiquette de l'enceinte par couleur, puis raccordez le câble à l'enceinte.2120 BRANCHEMENTS

● Important : Avant de commencer, insérez la pile dans la télécommande. Reportez-vous à la page 10 pour prendre connaissance des instructions. RACCORDEMENT DE LA SOUNDBAR À UN TÉLÉVISEUR À L'AIDE D'UN CÂBLE OPTIQUE NUMÉRIQUE Wi-Fi SETUP SPK ADD

1. Raccordez la prise DIGITAL AUDIO IN (OPTICAL) de la Soundbar à la prise OPTICAL OUT du téléviseur à l'aide

d'un câble optique numérique.

2. Appuyez sur la touche à droite de la Soundbar ou sur la touche SOURCE de la télécommande pour passer

en mode D.IN. + Auto Power Link Si vous avez connecté l'unité principale à un téléviseur à l'aide d'un câble optique numérique, activez la fonction Auto Power de sorte que la barre audio s'allume automatiquement lorsque vous allumez votre téléviseur.

1. Raccordez la Soundbar au téléviseur à l'aide d'un câble optique numérique.

2. Appuyez sur la touche à droite de la Soundbar ou sur la touche SOURCE de la télécommande pour passer

3. Appuyez sur la touche

de la télécommande pendant 5 secondes pour activer ou désactiver Auto Power Link. ● Par défaut, Auto Power Link est réglé sur ON. ● Selon le périphérique connecté, la fonction Auto Power Link peut ne pas fonctionner.21 FRA BRANCHEMENTS TV SOUNDCONNECT Vous pouvez apprécier le son du téléviseur à travers le Soundbar connecté à un Téléviseur Samsung qui prend en charge la fonction TV SoundConnect. Connexion

1. Allumez le téléviseur et le Soundbar.

2. Appuyez sur la touche à droite de la Soundbar ou sur la touche SOURCE de la télécommande pour passer

3. Sur le téléviseur, un message demandant si vous souhaitez activer la fonction TV SoundConnect apparaît.

4. Sélectionnez <Oui> pour terminer la connexion du téléviseur à la Soundbar via la télécommande du téléviseur.

● Si le processus d'appariement TV SoundConnect échoue, accédez à SoundConnect dans le menu Son du téléviseur, sélectionnez Ajouter un nouvel appareil et mettez Ajouter un nouvel appareil sur ACTIVÉ, puis réessayez. ● Commutez le mode du Soundbar de TV à un autre mode met fin automatiquement à la fonction TV SoundConnect. ● Pour connecter le Soundbar à un autre téléviseur, la connexion existante doit être fermée. ● Pour interrompre la connexion existante, appuyez sur la touche

de la télécommande et maintenez-la enfoncée pendant 5 secondes ou passez à un autre mode. Pour raccorder la Soundbar à l'autre téléviseur, suivez les Étapes 1 à 4 ci-dessus. ● La fonction TV SoundConnect (SoundShare) est prise en charge par certains téléviseurs Samsung disponibles depuis 2012. Vérifiez si votre téléviseur prend en charge la fonction TV SoundConnect (SoundShare) avant de commencer. (Pour plus d’informations, reportez-vous au manuel d’utilisation du téléviseur.) ● Si votre téléviseur Samsung est sorti avant 2014, vérifiez le menu de réglages SoundShare. ● Si la distance entre le téléviseur et le Soundbar dépasse 10 m, la connexion peut ne pas être stable ou l'audio peut être discontinu. Si tel est le cas, déplacez le téléviseur ou le Soundbar afin qu’il soit dans la plage opérationnelle et rétablissez ensuite la connexion TV SoundConnect. ● Portée pour la plage de fonctionnement de TV SoundConnect: - Portée recommandée pour l'appariement : 2 m maxi. - Portée de fonctionnement recommandée : 10 m maxi. ● Les boutons Lecture/Pause, Suivant et Précédent situés sur la barre audio ou la télécommande de la barre audio ne commandent pas le téléviseur.2322 BRANCHEMENTS + Utiliser la fonction Bluetooth POWER On La fonction Bluetooth POWER On est disponible une fois la Soundbar connectée avec succès à un téléviseur compatible Bluetooth à l’aide de TV SoundConnect. Lorsque la fonction Bluetooth POWER On est activée, si vous allumez ou éteignez le téléviseur connecté, la Soundbar s’allume ou s’éteint également.

1. Connectez votre téléviseur à la Soundbar à l’aide de la fonction TV SoundConnect.

2. Appuyez sur les boutons Bluetooth POWER du Soundbar et de la télécommande. ON - BLUETOOTH POWER

s’affiche sur l’écran du Soundbar.

• ON - BLUETOOTH POWER : Le Soundbar s’active et se désactive lorsque vous allumez ou éteignez le téléviseur.

• OFF - BLUETOOTH POWER : Le Soundbar s’éteint uniquement lorsque vous éteignez le téléviseur. ● Cette fonction est prise en charge uniquement par les téléviseurs Samsung sortis à partir de 2013.

Cette unité est équipée d'une prise d'entrée optique numérique et d'une prise d'entrée audio analogique (AUX), ce qui vous permet de la raccorder à des appareils externes de deux manières différentes. Wi-Fi SETUP SPK ADD

DIGITAL AUDIO IN(OPTICAL)OPTICAL OUTAUX INAUX OUT Lecteur BD/ DVD/ Décodeur/ Console de jeux Câble Audio (non fourni) Câble Optique + Câble AUX

1. Raccordez AUX IN (Audio) de l'unité principale à la prise AUDIO OUT de l'appareil source à l'aide d'un câble audio.

2. Appuyez sur la touche à droite de la Soundbar ou sur la touche SOURCE de la télécommande pour passer

en mode AUX. + Câble Optique

1. Raccorder DIGITAL AUDIO IN (OPTICAL) de l'unité principale à la prise OPTICAL OUT de l'appareil source à

l'aide d'un câble optique numérique.

2. Appuyez sur la touche à droite de la Soundbar ou sur la touche SOURCE de la télécommande pour passer

en mode D.IN.23 FRA BRANCHEMENTS USB Vous pouvez lire des fichiers musicaux sur les périphériques de stockage USB via la barre audio. DIGITAL AUDIO IN(OPTICAL)USB (5V 0.5A)AUX INDC 24V

Affichage Câble adaptateur Micro USB à USB (non fourni) Port USB

1. Raccordez un câble adaptateur Micro USB à USB à un câble USB 2.0 vers Micro USB (Type B) à une extrémité et

une prise USB 2.0 femelle standard (Type A) à l'autre extrémité du câble Micro USB de la Soundbar. ● Le câble adaptateur Micro USB à USB est vendu séparément. Pour l'acheter, contactez un Centre de service Samsung ou le Service client de Samsung.

2. Raccordez votre périphérique USB à l'extrémité femelle du câble adaptateur.

3. Appuyez sur la touche à droite de la Soundbar ou sur la touche SOURCE de la télécommande pour passer

4. USB apparaît sur l’écran d’affichage.

• La connexion Soundbar au périphérique USB est terminée.

• Il s'éteint automatiquement (Auto Power Off) si aucun périphérique USB n'a été connecté après plus de 5 minutes.2524 BRANCHEMENTS + Avant de connecter un périphérique USB L'utilisateur doit connaître les points suivants : ● Si le nom de fichier d'un fichier ou d'un dossier sur un périphérique USB dépasse 10 caractères, il ne s'affiche pas sur l’écran du Soundbar. ● Ce produit peut ne pas être compatible avec certains types de support de stockage USB. ● Les systèmes de fichiers FAT16 et FAT32 sont pris en charge. - Le système de fichiers NTFS n’est pas pris en charge. ● Raccordez les appareils USB au port USB du produit à l'aide d'un câble USB 2.0 vers Micro USB et d'un câble adaptateur USB 2.0 femelle. pour éviter tout problème de compatibilité USB. ● Ne connectez pas plusieurs périphériques de stockage au produit via un lecteur à cartes multiples. Il peut ne pas fonctionner correctement. ● Les protocoles PTP des caméras numériques ne sont pas pris en charge. ● Ne retirez pas le périphérique USB lorsque les fichiers sont en cours de transfert. ● Les fichiers musicaux protégés par la technologie DRM (MP3, WMA) d'un site Web commercial ne peuvent pas être lus. ● Les disques durs externes ne sont pas pris en charge. ● Les téléphones mobiles ne sont pas pris en charge. ● Liste de compatibilités: Extension Codec Débit d'échantillonnage Débit binaire *.mp3 MPEG 1 Layer2 16 ~ 48 KHz 80 ~ 320 kbps MPEG 1 Layer3 16 ~ 48 KHz 80 ~ 320 kbps MPEG 2 Layer3 16 ~ 48 KHz 80 ~ 320 kbps MPEG 2,5 Layer3 16 ~ 48 KHz 80 ~ 320 kbps *.wma Wave_Format_MSAudio1 16 ~ 48 KHz 56 ~128 kbps Wave_Format_MSAudio2 16 ~ 48 KHz 56 ~ 128 kbps *.aac AAC 16 ~ 96 KHz 48 ~ 320 kbps AAC-LC 16 ~ 96 KHz 128 ~ 192 kbps 5,1 canaux 320 kbps HE-AAC 24 ~ 96 KHz 48 ~ 64 kbps 5,1 canaux 160 kbps *.wav - 16 ~ 48 KHz jusqu'à 3000 kbps *.ogg OGG 1.1.0 16 ~ 48 KHz 50 ~ 500 kbps *.flac FLAC 1.1.0, FLAC 1.2.1 16 ~ 96 KHz jusqu'à 3000 kbps ● Si votre périphérique USB contient trop de dossiers et de fichiers, la Soundbar mettra peut-être du temps à accéder à vos fichiers et à les lancer.25 FRA FONCTIONS

Appuyez sur la touche à droite de l'unité principale ou sur la touche SOURCE de la télécommande pour sélectionner le mode de votre choix.Extrémité droite de la SoundbarMode d'entrée AffichageEntrée Optique numérique D.IN Entrée AUX AUX Mode BLUETOOTH TV SoundConnect Mode USB USB

FONCTION AUTO POWER DOWN

L'appareil s'éteint automatiquement sous les conditions suivantes: ● Mode D.IN/BT/TV/USB - S'il n'y a aucun signal audio pendant 5 minutes. ● Mode AUX - Si le câble AUX n'est pas connecté pendant 5 minutes. - Si aucune entrée de TOUCHE n'est reçue durant 8 heures lorsque le câble AUX est branché. (La fonction Auto Power Down peut être désactivée uniquement dans ce cas.)Pour désactiver la fonction Auto Power Down, en mode AUX, appuyez sur la touche et maintenez-la enfoncée pendant 5 secondes. ON - AUTO POWER DOWN / OFF - AUTO POWER DOWN apparaît sur l’écran. fonctions2726 FONCTIONS BLUETOOTH Vous pouvez connecter un appareil Bluetooth à la Soundbar et profiter du son stéréo sans aucun câble ! POUR CONNECTER LE SYSTÈME SOUNDBAR À UN

PÉRIPHÉRIQUE BLUETOOTH

Vérifiez si le périphérique Bluetooth prend en charge la fonction des écouteurs stéréo compatible Bluetooth. Périphérique Bluetooth Connexion

1. Appuyez sur la touche à droite de la Soundbar ou sur la touche SOURCE de la télécommande pour passer

• Le message BT READY apparaît sur la façade de la Soundbar.

2. Sélectionnez le menu Bluetooth sur le périphérique Bluetooth que vous désirez connecter. (Reportezvous pour

cela au manuel d'utilisation de ce périphérique.)

3. Sélectionnez « [AV] Samsung Soundbar Kxxx K-Series » dans la liste.

• Lorsque le Soundbar est connecté à l’appareil Bluetooth, [Nom du périphérique Bluetooth] BT s'affiche à l’écran.

• Le nom du périphérique peut uniquement être affiché en anglais. Un soulignage " _ " sera affiché si le nom n’est pas en anglais.

• Si le fait d'associer le périphérique Bluetooth et le système Soundbar a échoué, supprimez le précédent « [AV] Samsung Soundbar Kxxx K-Series » identifié par le périphérique Bluetooth et faites-lui rechercher le système Soundbar à nouveau.

4. Lisez de la musique sur le périphérique connecté.

• Vous pouvez écouter de la musique lue sur le périphérique Bluetooth connecté via le système Soundbar.

• En mode BT, les fonctions Lecture/Pause/Suivant/Précédent ne sont pas disponibles. Cependant, ces fonctions sont disponibles dans les périphériques Bluetooth qui prennent en charge la fonctionnalité AVRCP.27 FRA FONCTIONS ● Si le code PIN de sécurité est demandé lors de la connexion d’un périphérique Bluetooth, entrez <0000>. ● Un seul périphérique Bluetooth peut être associé à la fois. ● La connexion Bluetooth sera terminée lorsque le Soundbar sera éteint. ● Le Soundbar peut ne pas effectuer la recherche ou la connexion Bluetooth correctement dans les cas suivants: - En présence d'un champ électrique puissant autour du système Soundbar. - Si plusieurs périphériques Bluetooth sont associés simultanément au système Soundbar. - Si le périphérique Bluetooth est éteint, mal positionné ou s'il connaît des dysfonctionnements. ● Notez que des appareils tels que des fours à micro-ondes, des adaptateurs LAN sans fil, des lampes fluorescentes et des fours à gaz pour chauffage des locaux utilisent la même plage de fréquences que le périphérique Bluetooth, ce qui peut provoquer des interférences électriques. ● Le Soundbar prend en charge les données SBC (44,1 kHz, 48 kHz). ● Effectuez uniquement la connexion à un périphérique Bluetooth qui prend en charge la fonction A2DP (AV). ● Vous ne pouvez pas connecter le Soundbar à un périphérique Bluetooth qui prend en charge uniquement la fonction HF (Mains libres). ● Lorsque vous avez apparié la barre audio à un périphérique Bluetooth, sélectionner « [AV] Samsung Soundbar Kxxx K-Series » parmi la liste des périphériques connectés à ce périphérique placera automatiquement la barre audio en mode BT. - Disponible uniquement si le Soundbar est listé dans les périphériques appariés du périphérique Bluetooth. (Le périphérique Bluetooth et le Soundbar doivent être appariés au préalable au moins une fois) ● Le Soundbar apparaîtra dans la liste des périphériques recherchés du périphérique Bluetooth uniquement lorsque le Soundbar affiche BT READY. ● En mode TV SoundConnect, le Soundbar ne peut pas être apparié à un autre périphérique Bluetooth. BLUETOOTH POWER ON (BLUETOOTH POWER) Lorsque la fonction Bluetooth Power On est activée et que le Soundbar est désactivé, si un périphérique Bluetooth précédemment associé essaye de se connecter au Soundbar, le Soundbar s'active automatiquement.

1. Appuyez sur Bluetooth POWER situé sur la télécommande lorsque la Soundbar est activée.

2. ON - BLUETOOTH POWER s'affiche sur l'écran de la Soundbar.

Vous pouvez déconnecter le périphérique Bluetooth du système Soundbar. Pour les instructions, reportez-vous au manuel d'utilisation de ce périphérique. ● Le système Soundbar sera déconnecté. ● Lorsque le système Soundbar est déconnecté du périphérique Bluetooth, le système Soundbar affiche BT DISCONNECTED en façade. POUR DÉCONNECTER LE SYSTÈME SOUNDBAR DU

PÉRIPHÉRIQUE BLUETOOTH

Appuyez sur la touche SOURCE de la télécommande ou sur la touche à droite du produit pour passer du mode BT à un autre mode ou éteignez la Soundbar. ● Le périphérique Bluetooth attend un certain temps la réponse du système Soundbar avant de mettre fin à la connexion. (Le temps de déconnexion peut varier en fonction du périphérique Bluetooth.)2928 FONCTIONS ● En mode Bluetooth, la connexion sera perdue si la distance entre le système Soundbar et le périphérique Bluetooth dépasse 10 m. ● Le système Soundbar s'éteint après 5 minutes en état Prêt. + À propos du Bluetooth Le système Bluetooth est une technologie qui permet de connecter facilement entre eux des périphériques compatibles Bluetooth à l'aide d'une liaison sans fil courte distance. ● Ce périphérique Bluetooth peut générer du bruit ou créer des dysfonctionnements en fonction des conditions d'utilisation lorsque: - Une partie du corps de l’appareil est en contact avec le système de réception/transmission du périphérique Bluetooth ou du système Soundbar. - Il est soumis à des variations électriques provenant d'obstructions provoquées par un mur, un coin ou des cloisonnements de bureaux. - Il est exposé à des interférences électriques provenant d'appareils utilisant la même bande de fréquences (exemple : équipements médicaux, fours à micro-ondes et réseaux LAN sans fil). ● Associer le système Soundbar et le périphérique Bluetooth tout en maintenant une faible distance. ● Plus la distance est grande entre l'Soundbar et le périphérique Bluetooth, plus la qualité de la transmission se dégrade. Si la distance excède la plage opérationnelle Bluetooth, la connexion est perdue. ● Dans les zones où la réception est faible, la connexion Bluetooth peut ne pas fonctionner correctement. ● La connexion Bluetooth ne fonctionne que lorsqu'elle est proche de l'appareil. La connexion s’interrompt automatiquement lorsque cette plage est dépassée. Même si la distance est respectée, il est possible que la qualité sonore soit détériorée par des obstacles (ex. : murs, portes). ● Cet appareil sans fil peut causer des interférences électriques lors de son fonctionnement.29 FRA FONCTIONS

UTILISATION DE L'APPLICATION SAMSUNG AUDIO REMOTE

+ Installation de l'application Samsung Audio Remote Pour contrôler la Soundbar depuis votre smartphone et l'application Samsung Audio Remote, téléchargez cette application sur Google Play. Recherchez : Samsung Audio Remote + Lancement de l'application Samsung Audio Remote Pour lancer et utiliser l'application Samsung Audio Remote, appuyez sur l'icône Audio Remote sur votre téléphone, puis suivez les instructions affichées à l'écran. ● L'application Samsung Audio Remote n'est compatible qu'avec les téléphones portables Android qui exécutent la version 3.0 d'Android ou une version ultérieure.3130 FONCTIONS

Samsung peut proposer à l’avenir des mises à jour pour le micrologiciel du système de la Soundbar. Si une mise à jour est proposée, vous pouvez mettre le micrologiciel à jour en connectant un périphérique USB, contenant la mise à jour du micrologiciel, au port USB de votre Soundbar. Notez qu'en présence de plusieurs fichiers de mise à jour, vous devez simplement les charger sur le périphérique USB et les utiliser pour mettre à jour le micrologiciel l'un après l'autre. Veuillez visiter le site Web Samsung.com ou contacter le centre d’assistance téléphonique de Samsung pour recevoir de plus amples informations concernant le téléchargement des fichiers de mise à jour.

PROCÉDURE DE MISE À JOUR

1. Raccordez un câble adaptateur Micro USB à USB à un câble USB 2.0 vers Micro USB (Type B) à une extrémité et

une prise USB 2.0 femelle standard (Type A) à l'autre extrémité du câble Micro USB de la Soundbar. ● Le câble adaptateur Micro USB à USB est vendu séparément. Pour l'acheter, contactez un Centre de service Samsung ou le Service client de Samsung.

2. Suivez les étapes ci-dessous pour télécharger le logiciel du produit :

Rendez-vous sur le site Web Samsung sur (samsung.com/sec) recherchez le nom du modèle - sélectionnez l’option de menu d’assistance client (le nom de l’option est sujet à modifications)

3. Sauvegardez le logiciel téléchargé sur une clé USB et sélectionnez « Extraire ici » pour dé-ziper le dossier.

4. Éteignez la Soundbar et connectez la clé USB contenant la mise à jour du logiciel au port femelle sur un câble

d’adaptateur USB micro.

5. Allumez la Soundbar. Dans les 3 minutes, UPDATE s’affiche et la mise à jour commence.

6. Après que cela est terminé, l'alimentation de la Soundbar s'éteint. Dans cet état, appuyez sur la touche

de la télécommande pendant 5 secondes. ● Cet appareil comporte la fonction DUAL BOOT. Si la mise à jour du micrologiciel échoue, vous pouvez relancer sa mise à jour.31 FRA FONCTIONS

SI UPDATE N’EST PAS AFFICHÉ

1. Éteignez la Soundbar, branchez le périphérique de stockage USB contenant les fichiers de mise à jour sur le port

2. Débranchez le cordon d’alimentation, puis branchez-le à nouveau et allumez l’appareil.

● Insérez un périphérique USB contenant la mise à jour du micrologiciel dans le port USB situé sur l’unité principale. ● La mise à jour du micrologiciel peut ne pas fonctionner correctement si les fichiers audio pris en charge par la barre audio dans le périphérique de stockage USB. ● Ne débranchez pas l’alimentation ni ne retirez pas le périphérique USB alors que les mises à jour sont en cours d’application. L’unité principale s’éteint automatiquement une fois que la mise à jour du micrologiciel est terminée. ● Une fois la mise à jour terminée, la configuration d'utilisateur est initialisée dans la Soundbar. Nous vous recommandons de noter vos réglages, vous pourrez ainsi aisément les réinitialiser après la mise à jour. Notez que la mise à jour du micrologiciel réinitialise également la connexion du caisson de graves. Si la connexion au caisson de graves n'est pas ré-établie automatiquement après la mise à jour, reportez-vous à la page 16. Si la mise à jour du logiciel échoue, vérifiez que la clé USB n’est pas défectueuse. ● Les utilisateurs de Mac OS doivent utiliser MS-DOS (FAT) comme format USB. ● Tout dépendant du fabricant, le USB pourrait ne pas être compatible.3332 TÉPANNAGE TÉPANNAGE Avant de contacter l'assistance, veuillez lire ce qui suit. L'ensemble ne s'allume pas.

• Le cordon d'alimentation est-il branché dans la prise? ¼ Branchez la fiche d'alimentation électrique dans la prise murale. La fonction ne s'active pas lorsque vous appuyez sur le bouton correspondant.

• L'air est-il chargé en électricité statique? ¼ Débranchez la fiche d'alimentation électrique et rebranchez-la. Aucun son n'est émis.

• La fonction Muet est-elle activée?

• Le volume est-il réglé au minimum? ¼ Appuyez sur le bouton (Muet) pour annuler la fonction. ¼ Permet de régler le Volume. La télécommande ne fonctionne pas.

• Les piles sont-elles usées?

• La distance entre la télécommande et l'unité principale est-elle trop importante ? ¼ Remplacez-les. ¼ Rapprochez-vous de l’appareil. La fonction TV SoundConnect (appariement du téléviseur) a échoué.

• Votre téléviseur prend-il en charge TV SoundConnect?

• La version du micrologiciel du téléviseur est-elle la plus récente?

• Une erreur s’est-elle produite lors de la connexion? ¼ TV SoundConnect est pris en charge par certains téléviseurs Samsung commercialisés après 2012. Vérifiez si votre téléviseur prend en charge TV SoundConnect. ¼ Mettez votre téléviseur à jour avec la version du micrologiciel la plus récente. ¼ Contactez le centre d'appels Samsung. ¼ Réinitialisez TV SoundConnect et connectez-le à nouveau. Pour réinitialiser la connexion TV SoundConnect, appuyez sur la touche

maintenez-la enfoncée pendant 5 secondes. Le voyant bleu à l'arrière du caisson de basse ne s'allume pas et le caisson de basse n'émet aucun son.

• L'unité principale est-elle sous tension?

• Votre caisson de graves peut ne pas être connecté au corps principal de l'appareil. ¼ Vérifiez le cordon d'alimentation. Si le cordon d'alimentation est correctement branché, vérifiez l'unité principale. Si votre unité principale est éteinte (en mode Veille), le caisson de basse est également en mode Veille et le voyant DEL bleu ne s'allume pas. ¼ Essayez de reconnecter votre caisson de graves. (Reportez-vous en page 16) Tépannage33 FRA ANNEXE SPÉCIFICATIONS

USB 5V / 0,5A Poids Unité principale 2,0 kg Caisson de basses (PS-WK430) 2,9 kg Dimensions (L x H x P) Unité principale 908,5 x 53,5 x 70,5 mm Caisson de basses (PS-WK430) 155,0 x 300,0 x 293,0 mm Plage de températures en fonctionnement de +5 à +35 °C Plage d'humidité en fonctionnement de 10 à 75 % AMPLIFICATEUR Puissance de sortie nominale Unité principale 40W x 4, 6 OHM, THD≦10% Caisson de basses (PS-WK430)

• La présentation et les spécifications peuvent faire l'objet de modifications sans préavis.

• Caractéristiques nominales - Samsung Electronics Co., Ltd se réserve le droit de modifier les caractéristiques sans préavis. - Le poids et les dimensions sont approximatifs. - Pour l’alimentation et la consommation d’énergie, reportez-vous à l'étiquette apposée sur l'appareil. a Avis de licence libre - Pour toute requête et demande concernant les sources ouvertes, contactez Samsung via e-mail à l’adresse (oss.request@samsung.com). annexe34 ANNEXE LICENCE Manufactured under licence from Dolby Laboratories. Dolby, Dolby Audio and the double-D symbol are trademarks of Dolby Laboratories. Pour les brevets DTS, consultez le site http://patents.dts.com. Fabriqué sous licence de DTS Licensing Limited. DTS, le symbole, & DTS et le symbole qui lui est associé sont des marques déposées, et DTS 2.0 Channel est une marque déposée de DTS, Inc. © DTS, Inc. Tous droits réservés. Modèles sans fil (avec plage de fréquence de 5,15 GHz à 5,35 GHz) Par la présente, Samsung Electronics déclare que cet équipement est conforme aux exigences principales et autres dispositions relatives à la Directive 1999/5/EC. La déclaration de conformité originale se trouve sur le site http://www.samsung.com, allez sur Assistance > Recherche assistance produit et saisissez le nom du modèle. Cet appareil peut être utilisé dans tous les pays de l'Union Européenne. Cet appareil ne peut être utilisé qu'en intérieur. Modèles sans fil (sans plage de fréquence de 5,15 GHz à 5,35 GHz) Par la présente, Samsung Electronics déclare que cet équipement est conforme aux exigences principales et autres dispositions relatives à la Directive 1999/5/EC. La déclaration de conformité originale se trouve sur le site http://www.samsung.com, allez sur Assistance > Recherche assistance produit et saisissez le nom du modèle. Cet appareil peut être utilisé dans tous les pays de l'Union Européenne.Comment contacter Samsung dans le monde Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service Consommateurs Samsung. [Elimination des batteries de ce produit] (Applicable aux pays disposant de systèmes de collecte séparés) Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres déchets ménagers. L'indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement. Afin de protéger les ressources naturelles et d'encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries. Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques & électroniques) (Applicable aux pays disposant de systèmes de collecte séparés) Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets. Pour obtenir des informations sur les engagements environnementaux de Samsung et sur les obligations réglementaires spécifiques à l'appareil (par ex. la réglementation REACH), rendez-vous sur : samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html Country Contact Centre
