NÁVOD K OBSLUZE E100 HOBBY ELECTRIC RAPID

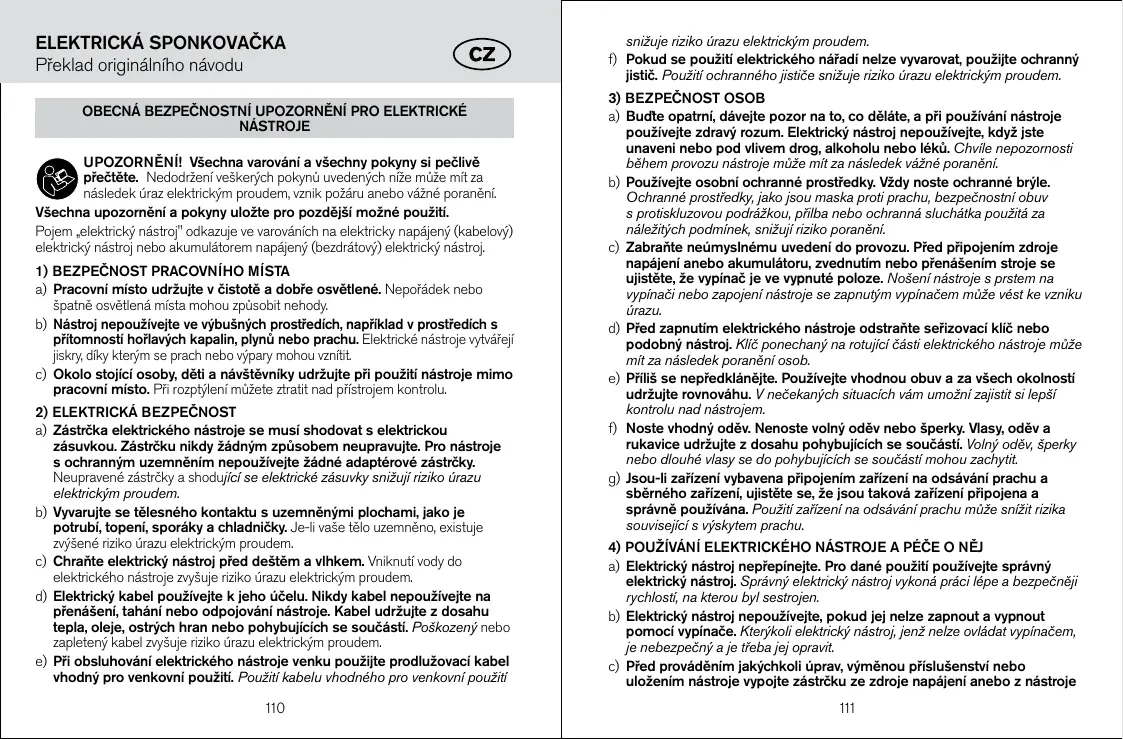

UPOZORNÉNÍ Všechna varováni a všechnyPokyny si pečíνle prěčte. Nedodržné věskerychPokynu uvedenych nizé muzě mit za nasyleků uráz ekletrický proudem, vznik požáru anebo vázné poranéni.

Vsechna upozorneni a Pokyny ulozte pro pozdejsi mozné pouziti.

Pojem „elektricky nastroj" odkazuje ve varovanich na elektricky napajeny (kabelovy) elektricky nastroj nebo akumulatorem napajeny (bezdratovy) elektricky nastroj.

1) BEZPECNOST PRACOVNIHO MISTA

a) Pracoví misto udžujte v Čistôte a dobre osvětlené. Nepořádek nebo špatné osvětlená mista mahou zpúsobit nebody.
b) Nastroj nepouziveje v ybušnych prostedich, napriklad v prostedich s přitomnosti lzhavch's kalpni, plynu nebo prachu. Elektrické nastroje vyväřejí jiskry, díky kterym se prach nebo vypary mohuj vznít.
c) Okolo stojici osoby, deti a navstevniky udrzijte pri pouziti nastroje mimo pracovni misto. Pri Rozptyleni muzete ztratit nad pristrojem kontrolu.

2) ELEKTRICKÁ BEZPECNOST

a) Zástrčka elektrického nastroje se musi shodovat s elektrickou zásuvkou. Zástrčku nikdy zădným zpusobem neupravujte. Pro nastroje s ochrannym uzemněm nepoužívejte zădné adaptérové zástrčky. Neupravěné zástrčky a shodující se elektrické zásuvky snizuji riziko Úrázu elektrický proudem.
b) Vyvarujiye se tělesného kontaktu s uzemnéymi plochami, jako je potrubi, topeni, sporáky a chladnicky. Je-li vase tělo uzemnéno, existuje zvyşene riziko urazu elektrickým proudem.
c) Chrahte elektricky nastroj prd de stem a vhlkem. Vnikutvody do elektrickho nastroje zvySUe rizko urazu elektrickym proudem.
d) Elektricky kabel pouziveje k jeho ućelu. Nikdy kabel nepouziveje na pěnášeni, taháni nebo odojování nastroje. Kabel udžujte z dosahu tepla, oleje, ostrych nar nebo polhujubic se současti. Poškozený nebo zapleteny kabel zvyuju riziko urazu elektrický proudem.
e) Pri obsluhovani elektrického nastroje venku použijte prodlužovaci kabel vchodný pro venkovní použiti. Použité kabel vchodného pro venkovní použít

snizüje riziko urazu elektrickým proudem.

f) Pokud se použiti elektrického náradi nelze vyvarovat, použijte ochranný jistic. Použité ochranného jistice snizije riziko urazu elektrickým proudem.
3) BEZPECNOST OSOB
a) Budte opatni, daveje pozar na to, co delate, a pri pouzivani nastroje poziveje zdravy Rozum. Elektricky nastroj nepouziveje, kdyz jste unaveni nebo pod vlimem drog, alkoholu nebo léku. Chvile nepozornosti beshem provozu nastroje muze mit za nasledek vazné poraněni.
b) Používejte osobní ochraně prostředký. Vždy noste ochranné brýle. Ochraně prostředký, jako jsou maska proti prachu, bezpečnostní obuv s protískluzovou podrážkou, Řilba nebo ochranná sluchátka použíta za náležitych podminek, šnizují riziko poraněni.
c) Zabraţne neu-mysinnému uvedeni do provozu. Před priopojení zdroje napájičné anebo akumulátoru, zvednutím nebo prěnášením stroje se uljistěte,Že vypinač je ve vypnuté poloze. Noseni nastroje s prstem na vypínačné anebo zapojeni nastroje se zapnutým vypínačem mže věst ke vzniku irazu.
d) Pred zapnutim elektrického nastroje odstraţne serizovaci klič nebo podobny nastroj. Klič ponechany na rotujiciolesti elektrického nastroje muze mit za nasledek poraneni osob.
e) Přilíš se nepředkólějte. Používeje vchodnou obu a za věch okolnosti udržujte rovnáhu. V nečekánych situácích vám umožné zajistit si lepši kontrolu nad nastrojem.
f) Noste vchodny odév. Denoste volny odév nebo šyperk. Vlasy, odév a rukavice urdžujte z dosahu pohybujicich se sousčasti. Volny odév, šyperky nebo dlouhé vlasy se do pohybujicich se sousčasti mohuj zachytit.
g)JSou-li zaifzeni vybavnaPripojenim zaifzeni na odsavani prachu a sberneho zaifzeni, ujistete se, ze jsou takova zaifzeni pripojena a spravne pouzivan. Pouziti zaifzeni na odsavani prachu muze snizit rizika souvisejici s vyskytem prachu.
4) POUZIVÁNÉ ELEKTRICKÉHO NASTROJE A PÉČE O NÉJ
a) Elektricky nastroj neprepineje. Pro dané použiti použivejie správný elektricky nastroj. Správný elektricky nastroj vykona práci lápe a bezpečnéji rychlostí, na kterou byl sestrojen.
b) Elektricky nastroj nepouziveje,Pokud jej nelze zapnout a vypnout pomociyvinae. Kterykoli elektricky nastroj, jenznelze ovladat vypinacem, je nebepezn'a je t'reba jej opravit.
c) Pred provadénim jakychkoli uprav, vymenou prisluşensvi nebo ulozenim nastroje vypojte zăstrku ze zdroje napajeni anebo z nastroje

vyjměte akumulátor. Takovápreventvní bezpečnostné opatřné snizüj riziko náhodného spustěné nastroje.

d) Nečinný elektrický nastroj skladujte mimo dosah děti a osobám, které s nastrojem nejsou obeznámery nebo neznaj tytoPokyny, znemožnéte jeho použivani. Elektrické nastroje jsou v rukach neproškolenych uživatelú nebepezćné.
e) Provádejte rádnou udžrbu elektrického nastroje. Zkontrolujte, zda jsou pohyblíve āstí spravné zarovnány a nikde nevacznou, zda nejsou Žánek āstí stroje poškozeny, o overě tvešechny dalí podminký, kterě mohuj ovlivnít spravné chod nastroje. Je-li nastroj poškozen, před použitim jej opravte. Mnoho nahod je zpúsobeno špatné udžržovanými nastroji.
f) Rezné nastroje udržujte ostre a cîsté. Radně udžrøvané fezné nastroje s ostrymi jeznymi Čepelemi se budou pravděpodobné méně zasekávat a bude snazsí je ovátad.
g) Elektricky nastroj, príslušenstvi a nasazovaci adapτéry atd. použiveje t v souladu s temitoPokyny, pričemž dbeije at pracovini podminky a povádevǒn u páci. Použité elektrického nastroje k jine Činnosti, než pro kterou je určen, mže m't za následek vznik nebezpečné situču.

5) SERVIS

a) Svju elektricky nastroj necheje opravit kvalifikovanou osobou pouzivajcije uzope originni nahradnii dly. Zajistfte t im zachovani bezpečnosti svho nastroje.

BEZPECNOSTNI POKNY PRO SPONKOVAČKU

Vždy mějte na paměti, ze nastroj obsahuje upinaci prvyk. Neopatrná manipulace s e kponovackou muže mīt za nasledek neocěkávané vystřelení sponek a zpúsobit tak poraněni.

Nemiţe nastrojem na sebe ani na osoby ve vaşi blizkosti. Při nečekávaném spustěné dojde k vystřelení sponky, ktera můze zpúsobit poranění.

Nastroj nespoustěte,Pokud není pvěn umistén na pracovní ploše. Pokud není nastroj vkontaku s pracovní plochou, sponka se muže od cilové plochy odchýlt.

Pokud se sponka v nastrojí zasekne, odpoje jej od zdroje napajeni. Pri odstranočaní zaseknuté sponky se muže sponka náhodné spustit, je-li stálé zapojena do zašuvky.

Přo stražová zaseknuté sponky postupujte opatrné. Mechanismus můž být pod tlakem a ve snaze uvolnit zaseknutou sponku můž dojít k jejimu silnému vystreleni.

Tuto sponkovačku nepouživeje t k uchyceni elektrickych kabelu. Není určena
k instalaci elektrickych kabelu, můž poškodit jejich izoláci a tím zpúsobit uraz
elektrickým proudem nebo vznik požáru.

TECHNICKÁ SPECIFIKACE

Čísló modelu	E 100
Napétí	220–240 V~, 50 Hz
Výkon	1,8 A
Typ nastřelovacího hřebíku, délka	Rapid T8/300, 15 mm
Typ nastřelovací sponky, délka	Rapid 53 Stale 6, 8, 10, 12, 14 mm
Objem zásobnínu	90 ks (70 mm)
Rychlost	20 vystřelù/min
Hmotnost nastroje	0,69 kg

HLUCNOST

A-vázén y akusticky tlak LpA=87,6 dB(A), nepresnost K=3 dB(A)

A-vázény akustický tlak LwA=98,6 dB(A), nepřesnost K=3 dB(A)

Noste ochranná sluchátka.

VIBRACE

Celkova uroven vibraci = 2,8m / s^2 , nepresnost K = 1,5m / s^2

Deklarovaná celkova uroven vibrací byla naměřena v souladu se standardní testovací metodou a lze ji použít k porovnámí疚noho nástroje s druhým.

Deklarovanou celkovou uroven vibrací lze také použit v prědbězném posouzení vystavení vibracím.

Emise vibrací bēhem skutečného používání nástroje se mùze lišit od deklarované celkové hodnoty v závislosti na zpúsobech používání nástroje.

MONTAZ

DEFINICE OBRAZEK 1

A Spoustovy spinač
B Napájcí kabel
Západka zásobníkú
D Vystup sponek
E Spínač zapnuti/vypnuti
F Bezpečnostnípjostka

PLNÉNI SPONEK/HREBÍKÜ DO ZÁSOBNÍKU

1. Vypněte spínač napájení a vypojte sponkovačku ze zásuvky.
2. Drzte nastroj vzhuru nohama,zmacknete zarazku a vsuute zasobnik.
3. Do zasobniku vlozte sponky nebo hrefibkys nozkami smefujici'm Dolu a zavftezasobnik (obrazek 2 nebo 3). Ujistete se, ze pás hrefibukzustane vzasobniku vprime poloze.

Pouziveje touze doporučene sponk a hřeťík.

1. Zavreté zásobník a ujistěte se, ze je bezpečné zajistěn.

VYJMTI SPONEK/HREBIKU ZE ZASOBNIKU

1. Vypněte spínač napájená vypoje sponkovačku ze zásuvky.
2. Drzte nastroj vzhuru nohama,zmáčkněte zarážku a vysuţe zásobník.
3. Vyjměte sponky/hřeámíky ze zásobníniku.
4. Zavitezásobnik.

OBSLUHA

SPONKOVÁNÍ

1. Zapojte sponkovačku do zásuvky 220-240 V~, 50 Hz.
2. Zapněte spínač napájení (obrázek 4).
3. Ujistěte se, Že je nástroj v dobrém provozním stavu.
4. Sponkovaci kladivo drzte pevně tak, aby vystup sponek směroval rovně k pracovní ploše, aby došlo k aktivaci bezpečnostnípjostisky F.
5. Pro vystreleni sponky stisknene spoustovy spinač A.
6. Chcete-li, aby sponkovaci kladivo znovu vystreliho sponku, uvolne te bezpečnostni pojistku a spoust' a opakujte kroky 4 a 5.
7. Vypněte spínač napájení a po použítsponkovac kladivo vypojte.

POZNÁMKA: Pro dosaženi lepšiho vykonu pritiskněte nastroj na pracovni plochu (obrázek 5).

POZNÁMKA: V pripadé zasek Nuti sponky nebo hrebiku si prectete kapitolu věnovanou Údržbě.

Pro uvolněni zaseknuté sponky nestiskávejte spoušový spínač znovu, mohlo by dojt k poskození nástroje.

POZNÁMKA: Bēhem provozu se mûze nastroj zahrát. Je to bežné, alePokud nastroj začne byt až přilísh horký, měli byeste jej prestat použivat, dokud nevychladne.

POZNÁMKA: Sponkovačku bye ste meli použivat pouze k zamyslenému
účelu. Je určena k použīna dřevo nebo podobné materiály ve vinitím prostřédí.

POKNY PRO POUZIVANI PRODLUZOVACICH KABELU

Doporčená minimálné plocha průžeu vodiče (mm²) prodlužovaciho kabelu

Do 10m:1,5mm^2

Do 25m .. 2,5mm^2

Pres 25 m: nevhodné

UDRZBA

STANDARDNI UDRZBA

1. Pred provadēnín Ædržby sponkovačku odpoje ze zásvuky.
2. Zkontrolujte všechny šrouby a v pripadě potřeby je utáhněte.
3. Vsechny vetrací olvory udržujte bez prachu a nečistot.
4. Nastroj Čistěte suchým nebo navlčeným hadříkem. NIKDY nepoužívejte zádné Rozpoustědlo.
5. Kanálek zásobnínu udžujte v Čistotě.
6. Žádné součásti NEOLEJUJTE ani NEPROMAZÁVEJTE.
7. Ujistete se, ze sponkovačka není poškozena. Před použitím takovou sponkovačku yvměnte nebo opravte.

VYJMTI ZASEKNUTÉ SPONKY / HREBÍKU

1. Vypněte spínač napájení a vypojte sponkovačku ze zásuvky.
2. Drzte nastroj vzhuru nohama,zmáčkněte zarázku a vsušte zásobník.
3. Ze zásobníku vyjměte volné sponky / hřeflatý.
4. K vvjmutí zaseknutych sponek použijte kolík s ostrým koncem (obrázek 6).

AUPOZORNENI

NEVYMÉNUJE na sponkováčce Žádné díly, ani nepřipojúte zvlástné príslušenstv. Múze to věst ke vzniku poraněni.

Je-l nutne yvměnit napáćecí kabel, musi to být provedeno v kvalifikovaném servisiním středisku, aby se predešlo ohrožné bezpečnosti.

ZIVOTNI PROSTREDI

Odeltaén sber. Elektrické nastroje nikdy nevyhazujte do komunániho opadul Postupujte podle vevropske smernice 2012/19/ES tykají se opadnadi elektrického a elektronického zarizeni.

Pokud je tbreba nastroj vymenit, nebo poskud jiz pro nej nemate vyuziti, pak bye ste ho meli odevzdat k recyklaci do samostatneho sberného centra.

VŠEOBECNE BEZPECNOSTNÉ UPOZORNENIA PRE PRÁCU S ELEKTRICKYM NÁRADÍM

UPOZORNENIE!! Precitajte si vsetky bepeznochne upozernia a vsetky pouky. Nedodrzanie vsetkychPokynov uvedenych v nasledujucom texte moze ma f za nasledok uraz elektrickym prudom, vznik poziaru alebo vazne zranenie osob.

Vsetky upozernenia a Pokyny si uschovajte na buduce pouzitie.

e) Pri práci s náradim vonku použivajte predlžovaci kabel vchodny na vonkajsie pouzite. Použivanie kabla urceného na vonkajsie pouzitie znizije riziko urazu elektrickým prudom.
f) Ak je práca s elektrický náradim na vlhkom mieste nevyhnutná, použě prerušováč uzměnovacieho obvdu. Použivané prerušováča uzeměvichaceho obvdu znižúje riziko urazu elektrický prúdom.

3) BEZPECNOST OSOB

a) Elektrické náradie zverte do apravy len kvalifikovanému personálu a použivajte len originálne nahradné suciastyk. Tým sa zabezpěcí zachovanie bezpečnosti ručného elektrického naradía.

BEZPECNOSTNE UPOZORNENIA PRE PRACU SO SPONKOVACKOU

Vždy majte na pamäti, ze nastroj obshaju sponky. Nedbalé zaobchodzanie so sponkovačkoumözie viest ke nečacávanému vystreleniu sponiek Ľrzeniuni osb.

Náradím nemierte na seba ani na iné osoby vo vasej blízkosti.

Čísló modelu	E100
Napătie	220–240 V~, 50 Hz
Napájanie	1,8 A
Typ klinčekov, dlžka	Rapid T8/300, 15 mm
Typ svoriek, dlžka	Rapid 53 Staple 6, 8, 10, 12, 14 mm
Kapacita zásobníka	90 ks (70 mm)
Rychlosf	20 vystrelov/min.
Hmotnost náradia	0,69 kg

EMISIE HLUKU

Hladina akustického tlaku LpA = 87,6 dB(A), neistota K = 3 dB(A)

Hladina akustického výkonu LwA = 98,6 dB(A), neistota K = 3 dB(A)
Používajte ochranu slchu.

VIBRACIE

Celková hodnota vibráci = 2,8 m/s², neistota K = 1,5 m/s²

Celkova deklarovaná hodnota vibráci bola meraná v súlade so štandardnou skúšobnou metodóu a može sa použit na porovnanie jegnotivych náradi navázjem Celkova deklarovaná hodnota vibráci sa može použit aj na predebné posúdenie expostriction

A Spinač
B Napájáci kabel
Západka zásobníka
Vystup pre sponky
Spinač On/Off (zapnut/vypnut)
F Bezpečnostné poistka

PLNENIE SPONIEK/KLINČEKOV DO ZÁSOBNÍKA

1. Pred kazdym vykanávaní udžržby sponkovačku odpjte
2. Skontrlujte vsetky skrutky a podla potreby ich dotiahnite.
3. Udžujte věsétky otvory bez prachu a nečistôt.
4. Náradie Čistě suchou alebo vlhkou handrickou. NIKDY nepoužívajte rozpústadla.
5. Udžujte kanál zásobníka v Čistote.
6. Ziadne diely NEOLEJUJTE ani NEMAZTE.
7. Uistite sa,Že sponkovačka nie je poskodená. Pred použitím poskodené diely vymeñte alebo opravte.

ODSTRANOVANIE ZASEKNUTEJ SPONKY/KLINCEKA

Separovany zber. Nezahadzujte elektrické náradie do odpadu z domácnostil
V súlade s euróspkou smernicou 2012/19/ES o opdade z elektrických a elektronických zariadién
