E100 HOBBY ELECTRIC - Sähköinen nitoja RAPID - Ilmainen käyttöohje ja opas

Tuotetyyppi	Sähköinen niittipistooli
Merkki	RAPID
Malli	E100 HOBBY ELECTRIC
Nimellisjännite	220–240 V ~, 50 Hz
Nimellisteho	1,8 A
Niittityyppi	Rapid 53 (pituudet: 6, 8, 10, 12, 14 mm)
Naulatyyppi	Rapid T8/300 (pituus: 15 mm)
Makasiinin kapasiteetti	90 niittiä/naulaa (70 mm nauha)
Iskunopeus	20 iskua minuutissa
Työkalun paino	0,69 kg
Äänenpainetaso (LpA)	87,6 dB(A) (epävarmuus K = 3 dB)
Äänitehotaso (LwA)	98,6 dB(A) (epävarmuus K = 3 dB)
Tärinän kokonaisarvo	2,8 m/s² (epävarmuus K = 1,5 m/s²)
Virtalähde	Verkkovirta kaapelilla, CEE-suodatin
Turvaominaisuudet	Päälle/pois-kytkin, turvahaarukka (osakontakti), makasiinin lukitus
Käyttömateriaalit	Puu ja vastaavat materiaalit sisätiloissa
Huolto ja puhdistus	Irrota pistotulpasta ennen huoltoa; puhdista kuivalla tai kostealla liinalla; älä käytä liuotinta; älä öljyä
Suositeltava jatkojohto	Pienin poikkipinta-ala: 1,5 mm² (enintään 10 m); 2,5 mm² (enintään 25 m)
Käyttölämpötila	Voi lämmetä; jos kuuma, anna jäähtyä

Usein kysytyt kysymykset - E100 HOBBY ELECTRIC RAPID

Kuinka ladata niitit tai naulat makasiiniin?

Käännä kytkin pois päältä ja irrota pistotulppa. Pidä työkalua ylösalaisin, paina lukitusta ja liu'uta makasiini auki. Aseta niitit tai naulat makasiiniin kärjet ylöspäin, sulje makasiini ja varmista, että se on lukittunut kunnolla.

Kuinka poistaa niitit tai naulat makasiinista?

Käännä kytkin pois päältä ja irrota pistotulppa. Pidä työkalua ylösalaisin, paina lukitusta ja vedä makasiini ulos. Poista niitit/naulat ja sulje makasiini.

Kuinka poistaa jumittunut niitti tai naula?

Käännä kytkin pois päältä ja irrota pistotulppa. Avaa makasiini ja poista irtonaiset niitit. Käytä neulaa jumissa olevien niittien irrottamiseen. Älä käynnistä työkalua uudelleen tukoksen poistamiseksi.

Minkä tyyppisiä niittejä ja nauloja voin käyttää?

Käytä ainoastaan Rapid 53 -niittejä (pituudet: 6, 8, 10, 12, 14 mm) ja Rapid T8/300 -nauloja (pituus: 15 mm).

Mikä on tarvittava käyttöjännite?

Niittipistooli toimii 220–240 V~, 50 Hz -pistorasiassa.

Voinko käyttää jatkojohtoa?

Kyllä, mutta johdon pienin poikkipinta-ala on oltava 1,5 mm² enintään 10 m:n pituudelle ja 2,5 mm² enintään 25 m:n pituudelle. Yli 25 m:n pituudella jatkojohdon käyttöä ei suositella.

Voiko niittipistoolia käyttää sähköjohtojen kiinnittämiseen?

Ei, tämä niittipistooli ei ole tarkoitettu sähköjohtojen kiinnittämiseen. Se voi vaurioittaa eristystä ja aiheuttaa sähköiskun tai tulipalon. Käytä sitä vain puuhun tai vastaaviin materiaaleihin sisätiloissa.

Kuinka huoltaa niittipistoolia?

Irrota aina pistotulppa ennen huoltoa. Puhdista kuivalla tai kostealla liinalla. Älä koskaan käytä liuotinta. Älä levitä öljyä tai rasvaa osiin. Tarkista ruuvit säännöllisesti ja kiristä tarvittaessa.

Mitä tehdä, jos niittipistooli kuumenee käytön aikana?

On normaalia, että se lämpenee. Jos se kuumenee, lopeta käyttö ja anna sen jäähtyä ennen työn jatkamista.

Mitä suojavarusteita suositellaan?

Käytä aina suojalaseja ja kuulosuojaimia, koska äänitaso voi olla 87,6 dB(A). Käytä myös asianmukaisia vaatteita, ilman koruja tai väljiä vaatteita.

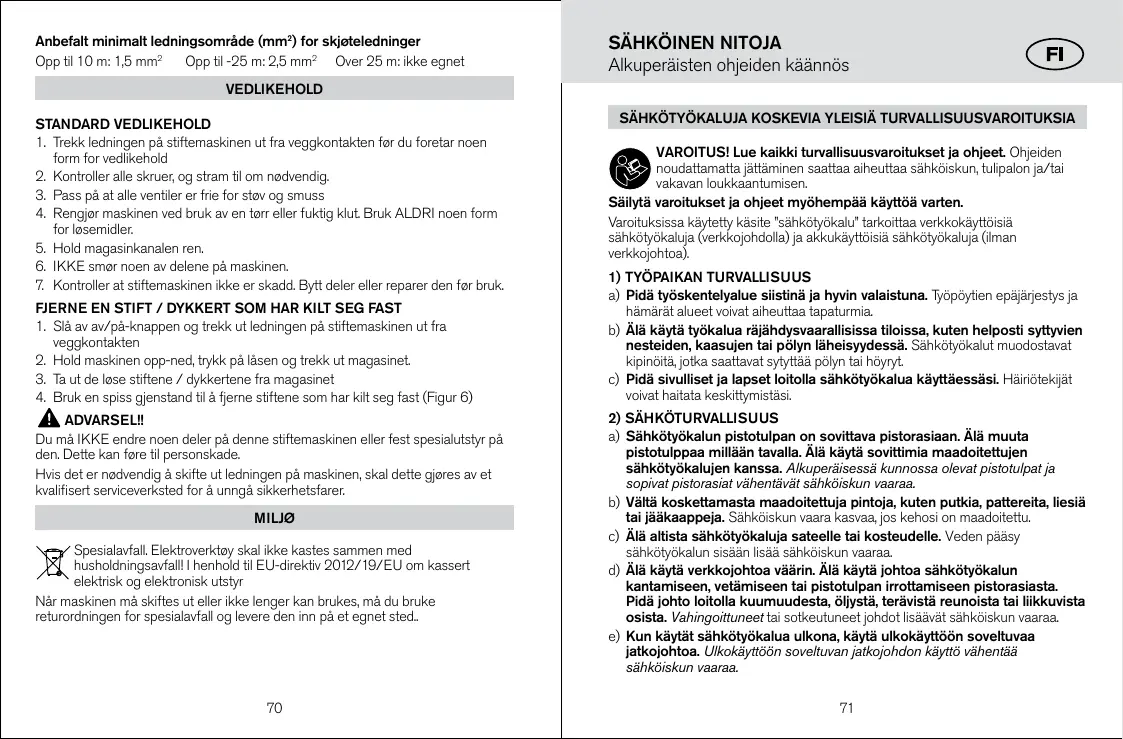

KÄYTTÖOHJE E100 HOBBY ELECTRIC RAPID

VAROITUS! Lue kaikki turvallisuusvaroitukset ja ohjeet. Ohjeiden noudattamatta jättäminen saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavan loukkaantumisen.

Säilytä varoitukset ja ohjeet myöhempää käyttöä varten.

Varoituksissa käytetty käsite "sähkötyökalu" tarkoittaa verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa).

1) TYÖPAIKAN TURVALLISUUS

a) Pidä työskentelyalue siistinä ja hyvin valaistuna. Työpöytien epäjärjestys ja hämärät alueet voivat aiheuttaa tapaturmia. b) Älä käytä työkalua räjähdysvaarallisissa tiloissa, kuten helposti syttyvien nesteiden, kaasujen tai pölyn läheisyydessä. Sähkötyökalut muodostavat kipinöitä, jotka saattavat sytyttää pölyn tai höyryt. c) Pidä sivulliset ja lapset loitolla sähkötyökalua käytettäessä. Häiriötekijät voivat haitata keskittymistä.

2) SÄHKÖTURVALLISUUS

a) Sähkötyökalun pistotulpan on sovittava pistorasiaan. Älä muuta pistotulppaa millään tavalla. Älä käytä sovittimia maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa. b) Vältä koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu. c) Älä altista sähkötyökaluja sateelle tai kosteudelle. Veden pääsy sähkötyökalun sisään lisää sähköiskun vaaraa. d) Älä käytä verkkojohtoa väärin. Älä käytä johtoa sähkötyökalun kantamiseen, vetämiseen tai pistotulpan irrottamiseen pistorasiasta. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot lisäävät sähköiskun vaaraa. e) Kun käytät sähkötyökalua ulkona, käytä ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö vähentää sähköiskun vaaraa.

f) Jos joudut käyttämään sähkötyökalua kosteassa ympäristössä, käytä maavuotokytkintä. Maavuotokytkimen käyttö vähentää sähköiskun vaaraa.

3) HENKILÖTURVALLISUUS

a) Pysy valppaana, kiinnitä huomiota työskentelyysi ja käytä tervettä järkeä käyttäessäsi sähkötyökalua. Älä käytä sähkötyökalua väsyneenä tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä saattaa aiheuttaa vakavan loukkaantumisen.

b) Käytä henkilönsuojaimia. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulonsuojaimien käyttö olosuhteiden mukaan vähentää loukkaantumisriskiä.

c) Vältä tahaton käynnistyminen. Varmista, että kytkin on pois-asennossa, ennen kuin kytket työkalun virtalähteeseen ja/tai akkuun tai nostat tai kannat työkalua. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi tapaturmille.

d) Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Ruuvitaltta tai avain, joka sijaitsee laitteen pyörivässä osassa, voi aiheuttaa loukkaantumisen.

e) Älä kurkota. Seiso aina tukevasti ja tasapainossa. Näin voit paremmin hallita sähkötyökalua odottamattomissa tilanteissa.

f) Pukeudu asianmukaisesti. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet etäällä liikkuvista osista. Väljät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin.

g) Jos pölynimu- ja keräilylaitteita voidaan asentaa, tarkista, että ne liitetään ja niitä käytetään oikealla tavalla. Pölynimulaitteiston käyttö voi vähentää pölyn aiheuttamia vaaroja.

4) SÄHKÖTYÖKALUN KÄYTTÖ JA HOITO

a) Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivaa sähkötyökalua käyttämällä työskentelet paremmin ja turvallisemmin tehoalueella, jolle laite on tarkoitettu. b) Älä käytä sähkötyökalua, jota ei voi käynnistää tai sammuttaa käynnistyskytkimestä. Sähkötyökalu, jota ei voi hallita käynnistyskytkimestä, on vaarallinen, ja se on korjattava. c) Irrota pistotulppa virtalähteestä ja/tai akku sähkötyökalusta, ennen kuin teet säätöjä, vaihdat tarvikkeita tai laitat sähkötyökalun säilytykseen. Nämä turvatoimet vähentävät sähkötyökalun tahattoman käynnistymisen

vaaraa.

d) Säilytä sähkötyökalut poissa lasten ulottuvilta, kun työkaluja ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät tunne laitetta tai eivät ole lukeneet näitä käyttöohjeita. Sähkötyökalut ovat vaarallisia laitteita kokemattomille käyttäjille. e) Hoida sähkötyökaluja huolella. Tarkista, liikkuvatko liikkuvat osat oikeaan suuntaan ja esteettömästi ja onko laitteessa rikkinäisiä osia tai muita ongelmia, jotka voivat vaikuttaa työkalun toimintaan. Jos työkalu on vaurioitunut, korjauta se ennen käyttöä. Monet tapaturmat johtuvat huonosti huolletuista sähkötyökaluista. f) Pidä leikkuuterät terävinä ja puhtaina. Huolellisesti hoidetut leikkuuterät, joiden leikkuureunat ovat teräviä, eivät tartu helposti kiinni ja niitä on helppo hallita. g) Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne. näiden ohjeiden mukaisesti. Huomioi työolosuhteet ja suoritettava toimenpide. Sähkötyökalun käyttö muuhun kuin sille määrättyyn tarkoitukseen saattaa aiheuttaa vaarallisia tilanteita.

5) HUOLTO

a) Anna koulutetun ammattilaisen huoltaa sähkötyökalusi, ja hyväksy vain alkuperäiset varaosat. Näin varmistat, että sähkötyökalu pysyy turvallisena.

NITOJAN TURVALLISUUSOHJEET

Oleta aina, että työkalussa on sinkilöitä. Nitojan huoleton käyttö voi aiheuttaa sinkilöiden odottamattoman laukaisun ja henkilövahingon.

Älä kohdista työkalua itseäsi tai lähellä olevia kohti. Odottamaton laukaisu vapauttaa sinkilän, mikä voi aiheuttaa vamman.

Älä käytä työkalua, jollei sitä ole asetettu tukevasti työstettävää kappaletta vasten. Jos työkalu ei kosketa työkappaletta, sinkilä voi singota poispäin kohteesta.

Irrota työkalu virtalähteestä, kun sinkilä juuttuu työkaluun. Juuttunutta sinkilää irrotettaessa nitoja voi aktivoitua vahingossa, jos se on kytkettynä sähkövirtaan.

Ole varovainen irrottaessasi juuttunutta sinkilää. Mekanismissa voi olla painetta, ja juuttunut sinkilä voi irrota voimalla.

Älä käytä nitojaa sähköjohtojen kiinnitykseen. Sitä ei ole suunniteltu sähköjohtojen asennukseen, ja se voi vaurioittaa sähkökaapelin eristettä ja aiheuttaa siten sähköiskun tai tulipalon vaaran.

TEKNISET TIEDOT

Mallinumero	E100
Jännite	220–240 V~, 50 Hz
Teho	1,8 A
Nastatyyppi, pituus	Rapid T8/300, 15 mm
Niittityppi, pituus	Rapid 53 -niitti 6, 8, 10, 12, 14 mm
Säiliön tilavuus	90 kpl (70 mm)
Nopeus	20 laukausta/min
Paino	0,69 kg

ÄÄNITASO

A-painotettu äänenpainetaso LpA = 87,6 dB(A), vaihtelu K = 3 dB(A) A-painotettu äänentehotaso LwA = 98,6 dB(A), vaihtelu K = 3 dB(A) Käytä kuulonsuojaimia.

TÄRINÄ

Tärinän kokonaisarvo = 2,8 m/s², vaihtelu K = 1,5 m/s²

Ilmoitettu tärinän kokonaisarvo on mitattu vakiotestimenetelmän mukaan, ja sitä voidaan käyttää vertailtaessa yhtä työkalua toiseen.

Ilmoitettua tärinän kokonaisarvoa voi käyttää myös altistuksen alustavaan arviointiin.

Tärinätaso sähkötyökalun todellisessa käytössä voi poiketa ilmoitetusta kokonaisarvosta sen mukaan, miten työkalua käytetään.

KOKOAMINEN

MÄÄRITELMÄT, KUVA 1

A Liipaisinkytkin B Virtajohto C Säiliön salpa D Niittien syöttö E Virtakytkin 2000. Kuva 2 F Kärkivarmistin

NIITTIEN/NASTOJEN LISÄÄMINEN SÄILIÖÖN

1. Katkaise virta virtakytkimestä ja irrota pistotulppa pistorasiasta.
2. Pidä työkalua ylösalaisin, purista salpaa ja avaa säiliö.
3. Lisää säiliöön niittejä tai nastoja kärjet ylöspäin ja sulje säiliö (kuva 2 ja 3). Varmista, että nasta on säiliössä pystysuorassa. Käytä vain suositeltuja niittejä tai nastoja.
4. Sulje säiliö ja varmista, että se lukittuu kunnolla.

NIITTIEN/NASTOJEN POISTAMINEN SÄILIÖSTÄ

1. Katkaise virta virtakytkimestä ja irrota pistotulppa pistorasiasta.
2. Pidä työkalua ylösalaisin, purista salpaa ja vedä säiliö ulos.
3. Poista niitit/nastat säiliöstä.
4. Sulje säiliö.

KÄYTTÖ

NITOMINEN

1. Työnnä nitojan pistotulppa 220-240 V~, 50 Hz pistorasiaan.
2. Kytke virtakytkin päälle (kuva 4).
3. Varmista, että työkalu on käyttökunnossa.
4. Ota tukeva ote niittipistoolista ja aseta niittien poistoakka D tasaisesti työkappaletta vasten kärkivarmistimen F aktivoimiseksi.
5. Laukaise nitoja painamalla liipaisinta A.
6. Laukaise niittipistooli uudelleen vapauttamalla kärkivarmistin ja liipaisin ja toistamalla sitten vaiheet 4 ja 5.
7. Kytke virtakytkin pois ja irrota pistoke käytön jälkeen.

HUOMAUTUS: Paina työkalu työstökappaletta vasten parhaan mahdollisen tehon varmistamiseksi (kuva 5).

HUOMAUTUS: Jos niitti tai nasta jää jumiin, lue huoltoa koskeva osio. ÄLÄ laukaise työkalua uudelleen tukoksen selvittämiseksi, sillä työkalu voi vaurioitua.

HUOMAUTUS: Käytön aikana työkalu voi lämmetä. Tämä on normaalia, mutta jos työkalu alkaa tuntua kuumalta, keskeytä laitteen käyttö, kunnes se jäähtyy.

HUOMAUTUS: Nitojaa saa käyttää vain sen nimenomaiseen käyttötarkoitukseen. Se on tarkoitettu puulle ja vastaaville materiaaleille sisäkäytössä.

JATKOJOHTOJEN KÄYTTÖÄ KOSKEVIA OHJEITA Jatkojohtojen suositeltu vähimmäisala (mm²)

Enintään 10 m: 1,5 mm² Enintään 25 m: 2,5 mm² Yli 25 m: ei sovellu

HUOLTO

VAKIOHUOLTO

1. Irrota nitoja pistorasiasta ennen huoltotoimia.
2. Tarkista kaikki ruuvit ja kiristä ne tarvittaessa.
3. Pidä kaikki tuuletusaukot puhtaina pölystä ja liasta.
4. Puhdista työkalu kuivalla tai kostealla liinalla. Älä käytä liuottimia.
5. Pidä säiliön ura puhtaana.
6. Älä öljyä tai rasvaa osia.
7. Varmista, ettei nitoja ole vaurioitunut. Vaihda tai korjaa ennen käyttöä.

JUUTTUNEEN NIITIN TAI NASTAN IRROTTAMINEN

1. Katkaise virta virtakytkimestä ja irrota pistotulppa pistorasiasta.
2. Pidä työkalua ylösalaisin, purista salpaa ja vedä säiliö ulos.
3. Poista irralliset niitit/nastat säiliöstä.
4. Irrota juuttuneet niitit terävällä neulalla (kuva 6).

VAROITUS!

Älä muuta nitojan osia äläkä käytä erikoiskiinnikkeitä. Tämä voi aiheuttaa henkilövahingon.

Jos virtajohto on vaihdettava, vaihdon saa suorittaa vain pätevä huoltoliike vaarojen välttämiseksi.

YMPÄRISTÖ

Erilliskeräys. Älä hävitä sähkötyökaluja talousjätteen mukana! Euroopan unionin sähkö- ja elektroniikkaromua koskevan direktiivin 2012/19/EY mukaisesti

Kun työkalu on vaihdettava uuteen tai sille ei ole enää käyttöä, se on toimitettava erilliskeräykseen kierrätystä varten.

SÄHKÖTYÖKALUJEN YLEISET TURVALLISUUSMÄÄRÄYKSET
