Typ produktu	Kuchyňská digestoř
Značka	ELICA
Model	FLAT GLASS PLUS
Použití	Domácí
Verze instalace	Odtah ven nebo recirkulace vnitřní
Minimální vzdálenost od varné desky	50 cm (elektrická), 65 cm (plynová nebo kombinovaná)
Elektrické napájení	Jednofázové, napětí dle typového štítku
Počet rychlostí	Několik (včetně intenzivní časově omezené 10 min)
Ovládání	Dotykové s digitálním displejem
Funkce	Hodiny, stopky, odpočítávání, indikátor nasycení filtrů
Osvětlení	LED (výměna servisním technikem)
Tukový filtr	Kovový, omyvatelný (v myčce nebo ručně)
Uhlíkový filtr	Omyvatelný nebo neomyvatelný dle modelu (pro recirkulační verzi)
Frekvence čištění filtrů	Tukový filtr: 1x měsíčně; Uhlíkový filtr: každé 2 měsíce (omyvatelný) nebo max 4 měsíce (neomyvatelný)
Signalizace nasycení	Tukový filtr: po 40 h; Uhlíkový filtr: po 160 h
Bezpečnostní zařízení	Automatické vypnutí při přehřátí, ochrana proti plameni
Materiál	Sklo (Flat Glass)
Náhradní díly	Filtry, LED žárovky (dostupné u poprodejního servisu)
Opravitelnost	Zásah servisního technika u elektrických součástí
Recyklace	Nevyhazovat s domovním odpadem (DEEE)

Často kladené otázky - FLAT GLASS PLUS ELICA

Jaká je minimální vzdálenost mezi digestoří a varnou deskou?

Minimální vzdálenost je 50 cm pro elektrické sporáky a 65 cm pro plynové nebo kombinované sporáky. Pokud výrobce sporáku uvádí větší vzdálenost, dodržte ji.

Jak vyčistit tukový filtr?

Tukový filtr je třeba čistit jednou měsíčně. Můžete jej umýt ručně neagresivním čisticím prostředkem nebo v myčce nádobí při nízké teplotě a rychlém cyklu. Pozor, mytí v myčce může filtr odbarvit, ale neovlivní jeho výkon.

Jak resetovat indikátor nasycení tukového filtru?

Když displej zobrazí RESET pro tukový filtr po 40 hodinách používání, vyčistěte filtr. Poté stiskněte tlačítko 3 pro výběr funkce GREASE FILTER a poté stiskněte tlačítko 4 na 5 sekund pro reset indikátoru.

Jak aktivovat signál uhlíkového filtru?

Signál uhlíkového filtru je ve výchozím nastavení vypnutý. Pro aktivaci vypněte digestoř, poté současně stiskněte tlačítka 3 a 4 po dobu 5 sekund. Displej zobrazí ODOUR FILTER pro potvrzení. Opakováním operace signál deaktivujete.

Jak nastavit hodiny digestoře?

Stiskněte tlačítko 3 pro přesun indikátoru na CLOCK, poté stiskněte tlačítko 4 pro vstup do režimu nastavení. Podržte tlačítko 4: každá sekunda zvýší čas o jednu minutu, po 10 sekundách každá sekunda zvýší o 10 minut. Stiskněte tlačítko 3 pro uložení.

Jak používat časovač (odpočítávání)?

Vyberte funkci TIMER tlačítkem 3, poté stiskněte tlačítko 4 pro vstup do nastavení. Podržte tlačítko 4 pro nastavení času (každá sekunda = 1 minuta, po 10 sekundách = 5 minut). Stiskněte tlačítko 3 pro potvrzení. Odpočítávání začne a motor se zastaví na 0:00. Maximální čas je 60 minut.

Co dělat, když displej zobrazí RESET?

RESET se zobrazí, když je třeba vyčistit nebo vyměnit tukový filtr (po 40 h) nebo uhlíkový filtr (po 160 h). Proveďte potřebnou údržbu, poté resetujte indikátor výběrem příslušné funkce (GREASE FILTER nebo ODOUR FILTER) a podržením tlačítka 4 po dobu 5 sekund.

Mohu používat digestoř bez tukového filtru?

Ne, digestoř nikdy nesmí být používána bez správně nasazeného tukového filtru. Hrozí nebezpečí požáru a může dojít k poškození motoru.

Jak vyměnit LED žárovky?

LED žárovky jsou integrované a musí být vyměněny kvalifikovaným technikem. Kontaktujte technickou podporu pro pomoc. Nepokoušejte se je vyměnit sami.

Co dělat, když digestoř nefunguje?

Nejprve zkontrolujte, zda je digestoř zapojená a elektrické napájení je aktivní. Ujistěte se, že je zásuvka přístupná a že nevypadl jistič. Pokud problém přetrvává, kontaktujte poprodejní servis.

NÁVOD K OBSLUZE FLAT GLASS PLUS ELICA

IT Istruzioni di montaggio e d'uso EN Instruction on mounting and use DE Montage- und Gebrauchsanweisung FR Prescriptions de montage et mode d'emploi NL Montagevoorschriften en gebruiksaanwijzingen ES Montaje y modo de empleo PT Instruções para montagem e utilização EL ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΚΑΙ ΧΡΗΣΗΣ SV Monterings- och bruksanvisningar FI Asennus- ja käyttöohjeet NO Instrukser for montering og bruk DA Bruger- og monteringsvejledning PL Instrukcja montażu i obsługi CS Návod na montáž a používání SK Návod k montáži a užití HU Felszerelési és használati utasítás BG Инструкции за монтаж и употреба RO INSTRUCȚIUNI DE MONTAJ ȘI FOLOSIRE RU Инструкция по монтажу и эксплуатации UK Інструкція з монтажу та експлуатації ET Paigaldus- ja kasutusjuhend LT Montavimo ir naudojimosi instrukcija LV Uzstādīšanas un lietošanas instrukcija SR Uputstva za montažu i upotrebu SL Navodila za montažo in uporabo HR Uputstva za montažu i uporabu TR Montaj ve kullanım talimatları AR

CS - Návod na montáž a používání

Výrobce odmítá převzít jakoukoli odpovědnost za případné závady, škody nebo vznícení digestoře, které byly způsobeny nedodržením těchto předpisů. Digest je projektován pro odsávání dýmů a par při vaření a je určen pouze k domácím účelům.

Digestoř může mít odlišný vzhled od ilustrací na výkresech této příručky, nicméně návod k použití, údržba a montáž zůstávají nezměněny.

! Je důležité uchovat si tuto příručku, abyste ji mohli konzultovat v jakémkoliv okamžiku. V případě prodeje, postoupení či stěhování si zajistěte, aby zůstala společně s přístrojem. ! Přečtěte si pozorně návod: obsahuje důležité informace o instalaci, užití a bezpečnosti. ! Nemeňte elektrickou a mechanickou úpravu výrobku anebo vývodního zařízení. ! Před instalací zařízení zkontrolujte, zda některá ze součástí není poškozena. V opačném případě kontaktujte prodejce a nepokračujte v instalaci.

Poznámka: detaily označené symbolem “(*)” jsou volitelné doplňky, dodávané pouze pro některé modely nebo součástky, které je nutné dokoupit.

Výměna žárovek

Pozor! Nepřipojujte přístroj na elektrickou síť, dokud nebyla zcela dokončena jeho instalace.

Před provedením jakéhokoliv úkonu čištění nebo údržby je třeba odpojit kryt od elektrické sítě tak, že se odpojí od zásuvky nebo vypnutím hlavního vypínače obytné jednotky.

Při všech instalačních a údržbových pracích používejte pracovní rukavice.

Přístroj není určen k používání pro děti nebo pro osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi, které s ním nemají zkušenost a neznají ho. Tyto osoby mohou s přístrojem zacházet pouze tehdy, kdy jsou pod dohledem odborného personálu nebo jsou speciálně vyškoleny k jeho použití osobou odpovědnou za jejich bezpečnost.

Děti musí být pod dohledem, aby si s přístrojem nehrály.

Nikdy nepoužívejte kryt bez správně namontované mřížky!

Kryt nesmí být NIKDY používán jako odkládací plocha. Může se tak stát pouze ve specificky uvedených případech.

Místnost musí být vybavena dostatečnou ventilací, v případě, že je kuchyňský kryt používán současně s jinými přístroji s plynovým spalováním nebo spalováním jinými palivy.

Odsávaný vzduch nesmí být odváděn do odvodu používaného pro odpad kouře z přístrojů na plynové spalování nebo spalování jiných paliv.

Je přísně zakázáno vařit jídla s otevřeným plamenem pod krytem. Použití otevřeného plamene je škodlivé pro filtry a může se stát příčinou požárů, je tedy třeba se mu vyhnout v každém případě.

Smažení je třeba provádět pouze za stálé kontroly, aby nenastala situace, kdy se olej přehřeje a dojde k jeho vznícení.

Přístupné části se mohou značně rozpálit, pokud jsou používány současně s varným zařízením.

Pokud se týká technických a bezpečnostních opatření, která je třeba zaujmout při odvádění kouře, je třeba úzce dodržovat normy místních odpovědných orgánů.

Kryt je třeba často čistit jak vnitřně, tak z vnějšku (ALESPOŇ JEDNOU ZA MĚSÍC), je třeba v každém případě dodržovat vše, co je uvedeno v návodu k údržbě popsaném v tomto manuálu.

Nedodržování norem čištění krytu a výměny a čištění filtrů se může stát příčinou požáru.

Nepoužívejte či nenechávejte digestoř bez řádně nastavených světel a nevystavujte se tak nebezpečí elektrického výboje.

Výrobce se zříká jakékoliv odpovědnosti za eventuální nepříjemnosti, škody nebo požáry způsobené na přístroji, které jsou následkem nedodržování pokynů uvedených v tomto manuálu.

Tento spotřebič je označený v souladu s evropskou směrnicí 2002/96/ES o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, ke kterým by nevhodnou likvidací tohoto výrobku mohlo dojít.

Symbol na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího odpadu. Spotřebič je

nutné odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení.

Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu.

Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistěte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

POZOR! Pokud instalace šroubů a upevňovacích zařízení není provedena v souladu s tímto návodem, hrozí nebezpečí úrazu elektrickým proudem.

Použití

Digestoř je možné použít s odsáváním mimo místnost, nebo s recirkulačním filtrem pro čištění vzduchu v místnosti.

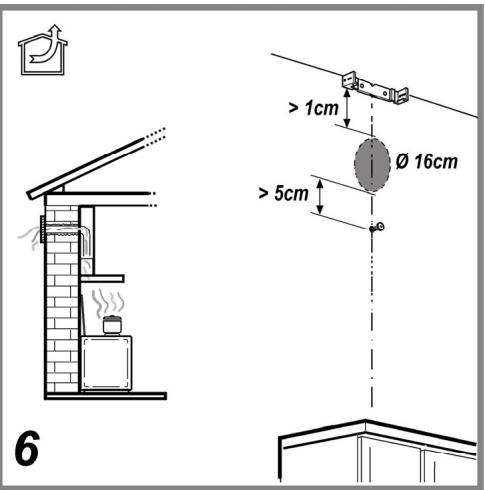

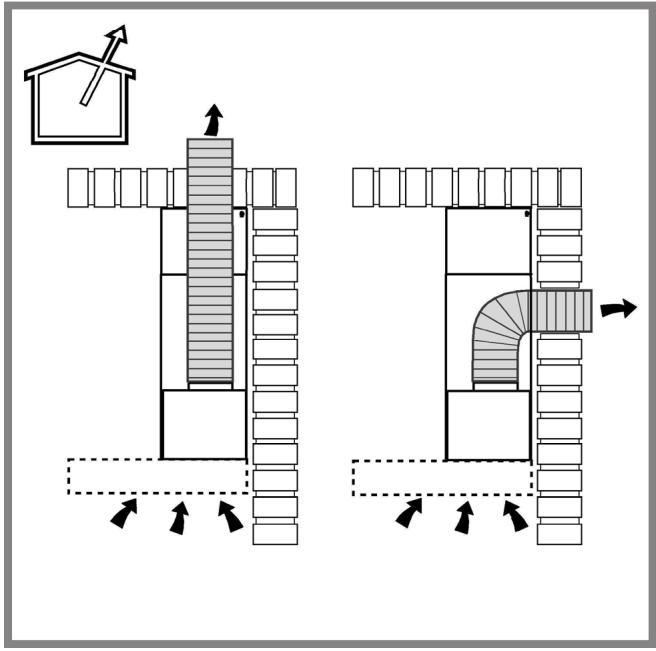

Odsávání mimo místnost

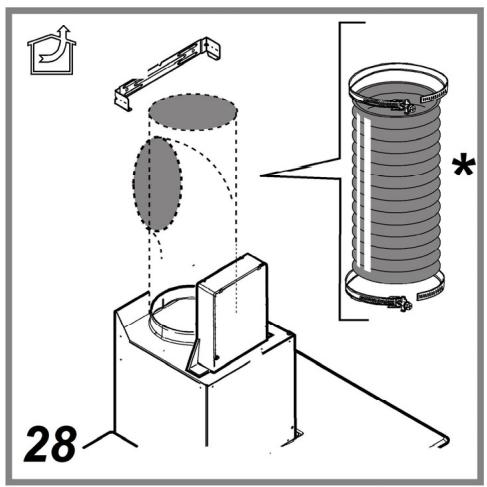

Páry jsou vyváděny mimo místnost odtahovým potrubím upevněným na spojovací přírubě.

Průměr odtahového potrubí se musí rovnat průměru spojovacího prstence.

Pozor! Odtahové potrubí není součástí vybavení a je třeba ho zakoupit.

Horizontální část odtahového potrubí musí mít lehký sklon směrem nahoru (přibližně 10°), tak aby vzduch mohl být odváděn směrem ven snadněji.

Použití odtahového potrubí s menším průměrem způsobí snížení výkonu a zvýšení hluku.

Za to výrobce odmítá jakoukoliv odpovědnost.

Používejte co nejkratší odtahové potrubí. Používejte odtahové potrubí s co nejmenším počtem záhybů (maximální úhel záhybu: 90°). Vyhněte se zásadním změnám sekce vedení odtahu. Používejte odtahové potrubí s co nejhladším vnitřním povrchem. Materiál použitý pro odtahové potrubí musí odpovídat platným normám.

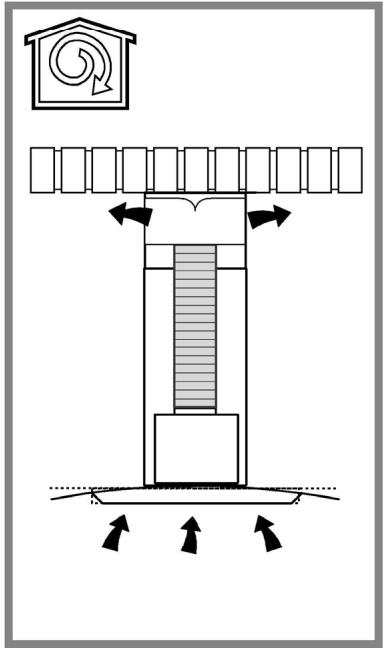

Odsávaný vzduch bude před návratem do místnosti zbaven tuku a pachů. K použití digestoře v této verzi je nutné instalovat dodatečný systém filtrování na základě aktivních uhlíků.

Modely bez sacího motoru jsou dodávány pouze v odtahové verzi a musí být napojeny na externí odsávání (není součástí dodávky).

Návod na propojení je uveden spolu s periferní odsávací jednotkou.

Instalace

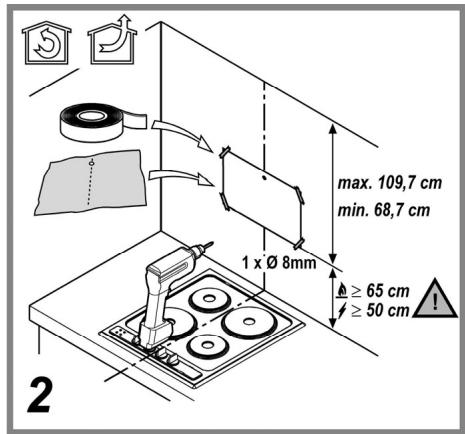

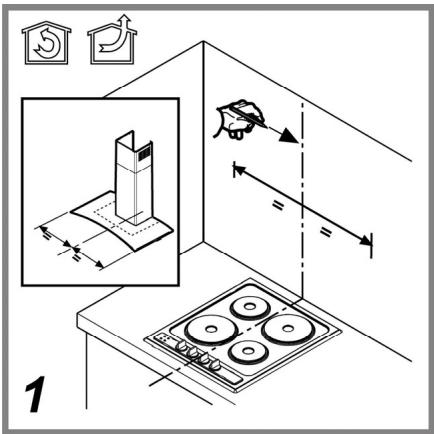

Minimální vzdálenost mezi podpěrou nádoby na varné ploše a nejnižší částí digestoře nesmí být menší než 50 cm v případě elektrických sporáků, 65 cm v případě plynových a smíšených sporáků.

Pokud návod na instalaci varného zařízení na plyn doporučuje větší vzdálenost, je třeba se tímto pokynem řídit.

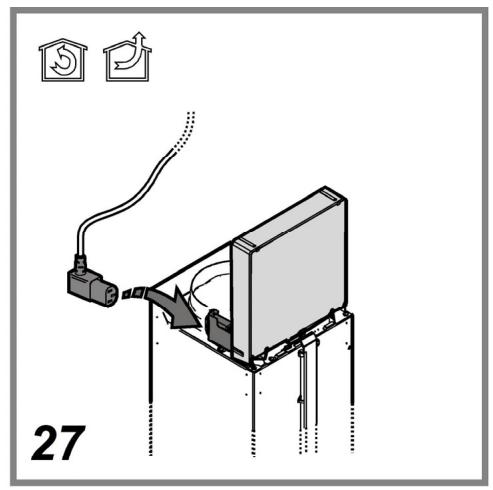

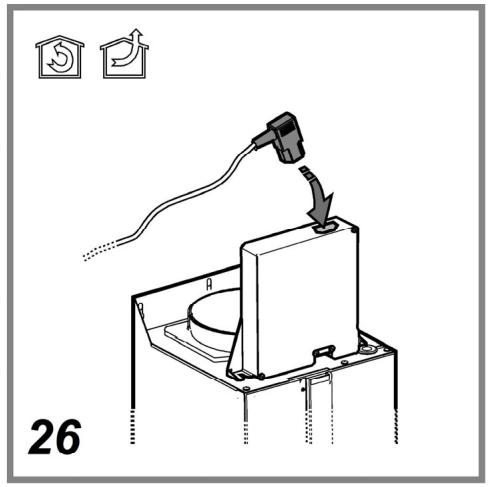

Elektrické připojení

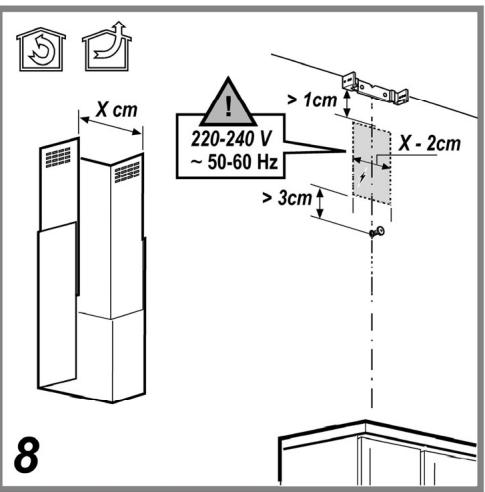

Síťové napětí musí odpovídat napětí uvedenému na štítku s charakteristikami umístěnému uvnitř krytu. Pokud je kryt vybaven připojkou, stačí jej zapojit do zásuvky odpovídající platným normám, která se nachází ve snadno dosažitelném prostoru i po provedené montáži. Pokud kryt není vybaven připojkou (přímé připojení k síti) nebo se zásuvka nenachází ve snadno dosažitelném prostoru i po provedené montáži, je třeba použít dvojpólový vypínač odpovídající normám, který zaručí úplné odpojení od sítě v podmínkách kategorie přepětí III, v souladu s pravidly instalace.

Pozor! Dříve než opět připojíte obvod digestoře na síťové napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován.

Digestoř je vybavena speciálním napájecím kabelem; v případě poškození kabelu vyžádejte si ho u servisní služby.

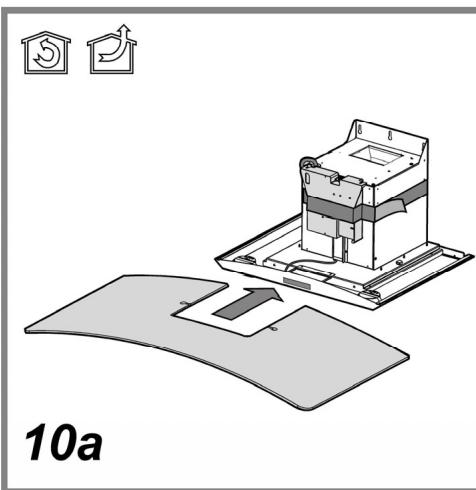

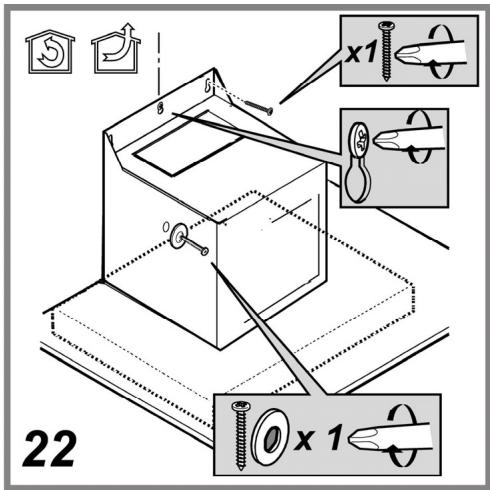

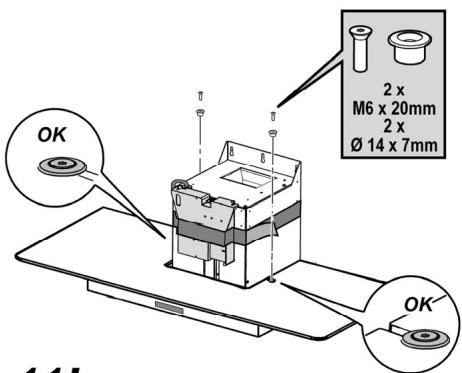

Instalace

Zkontrolujte, zda má zakoupený výrobek vhodné rozměry pro zvolený prostor instalace. - Odložte filtry s aktivním uhlím - jsou-li dodány (viz příslušný odstavec). Je třeba je namontovat zpět v případě, že hodláte používat odsavač ve filtrační verzi. Zkontrolujte, zda se uvnitř odsavače nenachází (z přepravních důvodů) materiál příslušenství (například sáčky se šrouby, záruky atd.), případně je vyjměte a uschovejte. - Pokud je to možné, odpojte a odstraňte nábytek nacházející se pod a kolem prostoru instalace za účelem získání lepšího přístupu ke stropu/stěně, na který/ou má být odsavač nainstalován. Dále je třeba v rámci možností co nejlépe ochránit nábytek a všechny součásti potřebné pro instalaci. Zvolte si rovný povrch a pokryjte jej ochrannou fólií, na kterou uložíte odsavač a součásti příslušenství. Dále zkontrolujte, zda je v blízkosti prostoru instalace odsavače (v prostoru přístupném i po montáži odsavače) dostupná zásuvka elektrického rozvodu a zda bude možné provést připojení zařízení na odváděné kouře směrem ven (platí pouze pro odsávací verzi). Proveďte všechny potřebné zednické práce (např.: instalaci zásuvky elektrického rozvodu a/nebo realizaci otvoru pro průchod kouřové trubky).

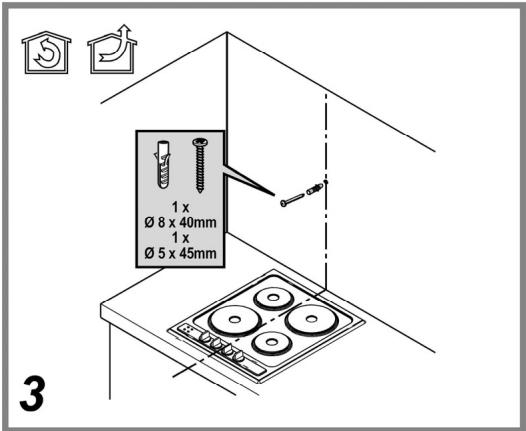

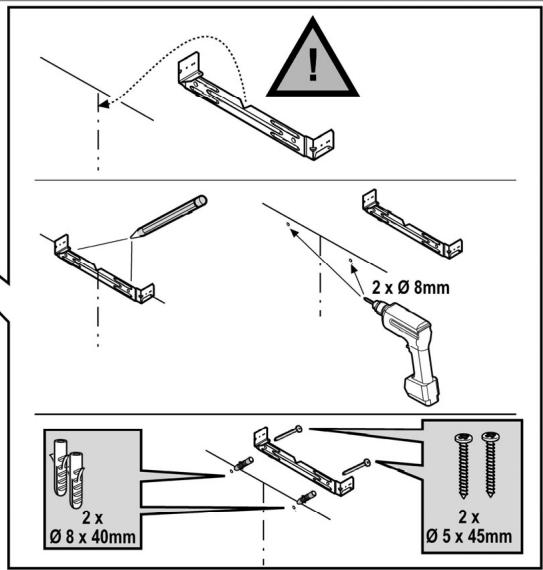

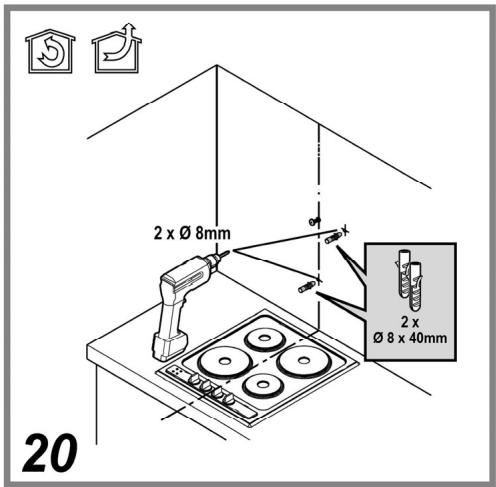

Digestoř je dodávána se speciálními hmoždinkami, které jsou vhodné pro zavěšení do většiny stropních konstrukcí. Přesto by měl zavěšení provést kvalifikovaný odborný pracovník, který rozhodne, zda jsou tyto hmoždinky vhodné pro místní typ a materiál stropní konstrukce. Zároveň zhodnotí únosnost stropu pro digestoř.

Provoz

V případě velmi intenzivní koncentrace kuchyňských par použijte maximální sací výkon. Doporučuje se zapnout digestoř 5 minut před zahájením vaření a vypnout ji cca 15 minut po ukončení vaření.

1 = ON/OFF - Zvýšení rychlosti 2 = ON/OFF Světla 3 = Výběr požadované funkce 4 = Nastavení používané funkce

5 = Na displeji je zobrazeno:

a - seznam dostupných funkcí, b - indikátor používané funkce, c - indikátor používané rychlosti, d - hodiny / údaje vztahující se na používanou funkci, e - naplnění protitukového filtru, f - nasycení protipachového uhlíkového filtru

Funkce k dispozici: SPEED

Spuštění/Zrychlení:

• stiskněte tlačítko 1 ke spuštění digestoře
• stiskněte tlačítko 1 a přejděte na následující rychlosti až do vypnutí digestoře

Rychlost odsávání se zobrazí na displeji (c), a to následovně:

1° rychlost

performance 40%

2° rychlost

performance 60%

3° rychlost

performance 80%

intenzivní rychlost

*** procento, které se zobrazí na displeji, označuje přibližnou hodnotu performance

Intenzivní rychlost je časově omezená na dobu 10 minut; k zastavení časovače a vypnutí digestoře stiskněte tlačítko 1. POZN.: rychlost by mohla automaticky vzrůst během používání, jelikož ovládací prvek je vybaven systémem, který chrání displej v případě přehřátí.

HODINY

K nastavení hodin:

• stiskněte tlačítko 3, dokud se indikátor (b) nepřesune na funkci "HODINY"
• stiskněte tlačítko 4 ke vstoupení do nastavení hodin
• podržte tlačítko 4:
• každá vteřina stisknutí zvýší dobu o minutu
• po dosažení 10 vteřin, pro každou další vteřinu stisknutí se zvýší doba o 10 minut

Uložení nastavených hodin:

• stiskněte tlačítko 3, dokud se indikátor (b) nepřesune na funkci "ČASOMĚR"
• stiskněte tlačítko 4 ke vstoupení do nastavení časoměru
• ke spuštění časoměru: současně stiskněte tlačítko 3 a tlačítko 4, po dobu 5 vteřin - k vypnutí časoměru: současně stiskněte tlačítko 3 a tlačítko 4, po dobu 5 vteřin

POZN.: po 60 minutách se časoměr automaticky vypne

Funkce "Odpočet"

• stiskněte tlačítko 3, dokud se indikátor (b) nepřesune na funkci "ČASOMĚR"
• stiskněte tlačítko 4 pro vstup do nastavení časoměru Jak nastavit časovač "Countdown":
• podržte tlačítko 4:
• každá sekunda stisknutí zvýší dobu časovače o minutu
• po dosažení 10 sekund, pro každou další sekundu stisknutí se zvýší doba časovače o 5 minut

POZN = k nastavení nového času na časovači je nutné znovu stisknout tlačítko 4, dokud se na displeji neobjeví "0:00"

POZN = max doba nastavení countdown je 60 minut

GREASE FILTER

Procento zobrazující použití:

• stiskněte tlačítko 3, dokud se indikátor (b) nepřesune na funkci "GREASE FILTER"
• stiskněte tlačítko 4 k zobrazení procenta použití protitukového filtru

Hlášení reset protitukového filtru

K hlášení protitukového filtru dojde po 40 hodinách provozu a je indikován na displeji nápisem "RESET" (e) spolu s funkcí "GREASE FILTER"

Poté, co se objeví tento signál, je třeba vyčistit protitukový filtr. Jakmile byla provedena údržba:

• stiskněte tlačítko 3, dokud se indikátor (b) nepřesune na funkci "GREASE FILTER"
• stiskněte tlačítko 4 po dobu 5 sekund, k vypnutí ohlášení a restartování počítání procenta účinnosti tukového filtru.

ODOUR FILTER

Procento zobrazující použití:

• stiskněte tlačítko 3, dokud se indikátor (b) nepřesune na funkci "ODOUR FILTER"
• stiskněte tlačítko 4 k zobrazení procenta použití filtru proti zápachu

Hlášení resetu protipachového uhlíkového filtru

K ohlášení protipachového uhlíkového filtru dojde po 160 hodinách provozu a je indikován na displeji nápisem "RESET" (f) spolu s funkcí "ODOUR FILTER"

Poté, co se objeví tento signál, je třeba vyčistit nebo vyměnit protipachový uhlíkový filtr (podle modelu, který vlastníte). Jakmile byla provedena údržba:

• stiskněte tlačítko 3, dokud se indikátor (b) nepřesune na funkci "ODOUR FILTER"
• stiskněte tlačítko 4 po dobu 5 sekund, k vypnutí ohlášení a restartování počítání procenta účinnosti protipachového uhlíkového filtru.

NB: funkce uhlíkového filtru proti zápachu je v přednastaveném stavu deaktivována.

• Pro aktivaci signalizace uhlíkového filtru proti zápachu: stiskněte současně tlačítko 3 a tlačítko 4 a držte je 5 sekund při vypnuté digestoři; na displeji se zobrazí "ODOUR FILTER", to znamená, že signalizace je aktivní. Pro deaktivaci zopakujte stejný postup.

Údržba

Pozor! Před jakoukoli operací čištění či údržby odpojte digestoř od elektrické sítě, vyjměte zástrčku nebo vypněte hlavní vypínač bytu.

Čištění

Digestoř musí být často čištěna, jak uvnitř, tak zvenku (alespoň stejně často, jak je prováděna údržba filtrů proti mastnotám). Pro čištění je třeba použít látku navlhčenou denaturovaným lihem nebo neutrálními tekutými čisticími prostředky.

Nepoužívejte prostředky obsahující brusné látky.

NEPOUŽÍVEJTE ALKOHOL!

Pozor: nedodržení norem čištění přístroje a výměny filtrů by mohlo vést k požáru. Doporučujeme tedy dodržovat návod k použití.

Výrobce odmítá jakoukoli odpovědnost za škody na motoru, požáry způsobené nesprávnou údržbou či nedodržením výše uvedeného upozornění.

Tukový filtr

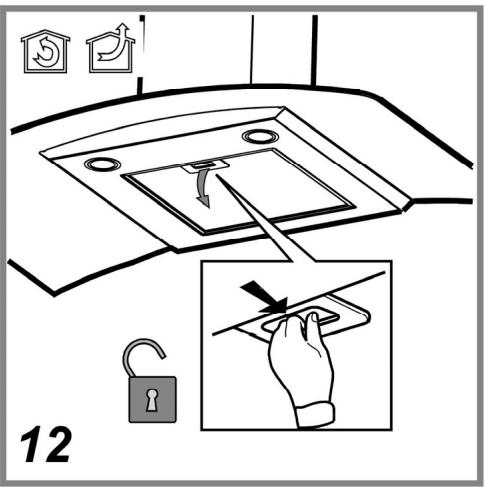

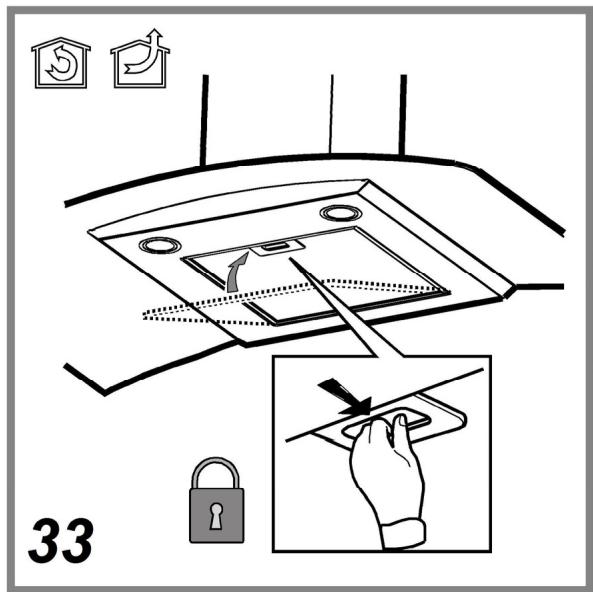

Obr. 12-33

Zadržuje částice tuku uvolňující se při vaření.

Tukový filtr se musí 1x do měsíce vyčistit (vyprat), anebo jestliže systém vyznačování saturace filtru - pokud je součástí vybavení daného modelu - vyznačuje tuto potřebu. Je možné jej čistit ručně jemným mycím prostředkem nebo v myčce nádobí při nejnižší teplotě a kratším programu.

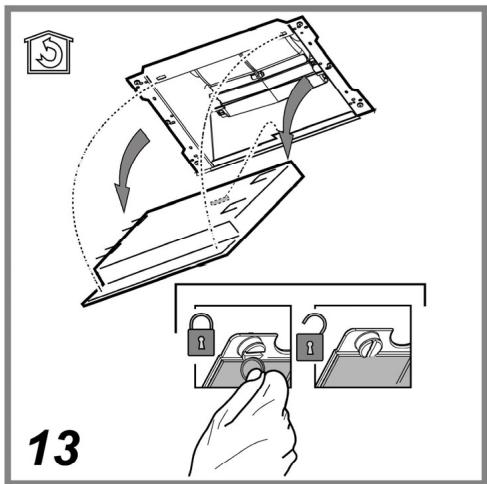

Demontáž tukového filtru je znázorněna - zatlačte na západku filtru.

Filtr s aktivním uhlíkem (jen u filtrační verze)

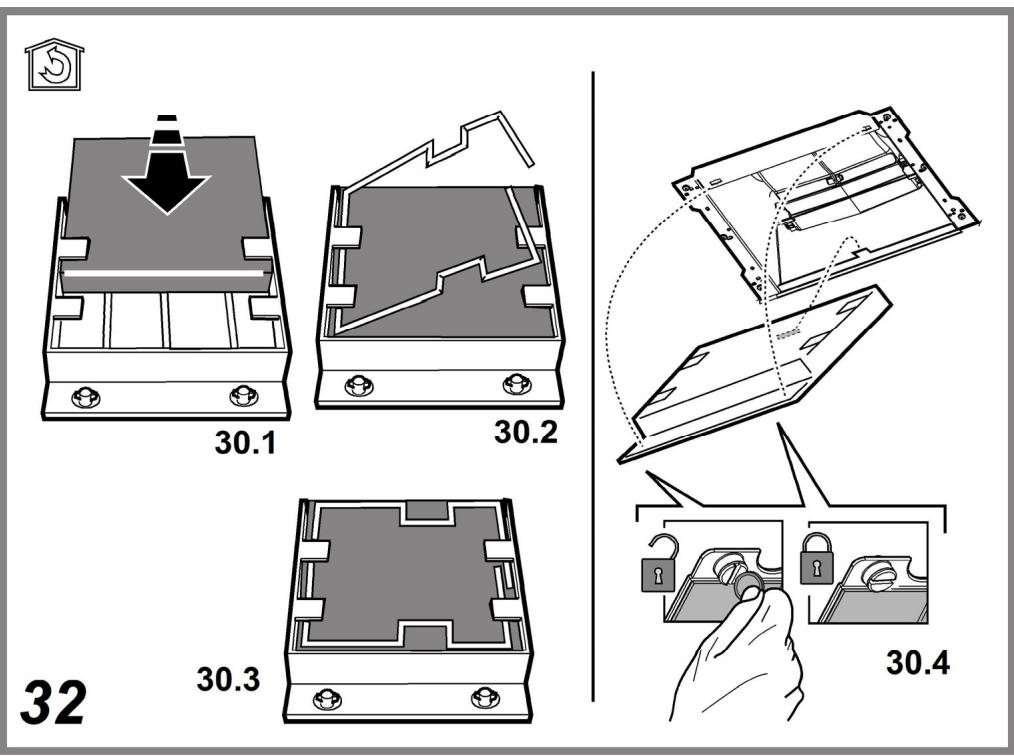

Obr. 32

Tento filtr pohlcuje nepříjemné pachy vznikající při vaření. Filtr s aktivním uhlíkem může být jeden z následujících typů:

Umyvatelný filtr s aktivním uhlím. NEUMYVATELNÝ filtr s aktivním uhlím.

Umyvatelný filtr s aktivním uhlím

Filtr se musí každé 2 měsíce vyčistit ručně v teplé vodě vhodným mycím prostředkem nebo v myčce nádobí při kompletním programu bez přítomnosti nádobí. Po vyčištění zbavte filtr přebytečné vody tak, abyste jej nepoškodili. Vyjměte jej z plastového rámu a důkladně vysušte při teplotě 100 °C po dobu 10 minut v elektrické troubě.

Filtr s aktivním uhlím se musí proto měnit každé 3 roky a navíc vždy, když je poškozen.

NEUMYVATELNÝ filtr s aktivním uhlím

Saturace filtru uhlíkem nastane po více či méně dlouhém užití, tj. závisí na typu kuchyně a pravidelném čištění filtru proti mastnotám. V každém případě je nutné nahradit patronu maximálně jednou za 4 měsíce.

NEMŮŽE být umýván či regenerován.

Montáž

Zavěste nejdříve filtr s aktivním uhlím vzadu, na kovový jazýček digestoře, pak vpředu, dvěma držadly.

Demontáž

Vyjměte filtr s aktivním uhlím tak, že budete otáčet o 90° držadla, která ho upevňují na digestoři.

Výměna žárovek

Digestoř je vybavena osvětlovacím systémem založeným na technologii LED.

LED diody zaručují optimální osvětlení, s trvanlivostí až 10krát delší než tradiční světla a umožňují úspory 90% elektrické energie.

Pro výměnu se obraťte na servisní službu.

Spotřebič není určen k používání osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo mentálními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud jim osoba odpovědná za jejich bezpečnost neposkytuje dohled nebo je nepoučila o používání spotřebiče.

Děti musí být pod dohledem, aby si se zařízením nehrály.

Je přísně zakázáno připravovat jídla na plameni pod odsavačem par.

Při použití společně s varnými spotřebiči se přístupné části mohou značně zahřát.

Nepoužívejte a nenechávejte digestoř bez řádně nasazených svítidel a nevystavujte se tak nebezpečí elektrického výboje.

Tento spotřebič je označen v souladu s evropskou směrnicí 2002/96/ES o likvidaci elektrického a elektronického zařízení (WEEE).

Tím, že zajistíte, aby byl tento výrobek po skončení své životnosti odstraněn správným způsobem, přispívá uživatel k předcházení možným negativním následkům pro životní prostředí a zdraví.

Návody na zapojení jsou dodány s obvodovou jednotkou odsávání.

Montáž

Elektrické připojení

Upozornění! Než znovu připojíte obvod digestoře k síťovému napájení a ověříte správné fungování, vždy zkontrolujte, že byl síťový kabel správně namontován.

Digestoř je vybavena speciálním napájecím kabelem; v případě poškození kabelu si jej vyžádejte u servisní služby.

Montáž

5 = Obrazovka zobrazující:

a - seznam dostupných funkcí, b - indikátor právě používané funkce, c - indikátor používané rychlosti, d - hodiny / údaje vztahující se k používané funkci, e - ucpání protitukového filtru, f - ucpání protipachového uhlíkového filtru

Dostupné funkce

SPEED

Zapnutí/Zvýšení rychlosti:

Signalizace tukového filtru nastává po 40 hodinách použití a je zobrazena na obrazovce nápisem "RESET" (e) na funkci "GREASE FILTER"

• stiskněte tlačítko 3, dokud se indikátor (b) nepřesune na funkci "GREASE FILTER"
• stiskněte tlačítko 4 po dobu 5 sekund pro vypnutí signalizace a opětovné obnovení počítadla účinnosti tukového filtru.

ODOUR FILTER

• stiskněte tlačítko 3, dokud se indikátor (b) nepřesune na funkci "ODOUR FILTER"
• stiskněte tlačítko 4 po dobu 5 sekund pro vypnutí signalizace a opětovné obnovení počítadla účinnosti protipachového uhlíkového filtru.

Před jakoukoli operací čištění či údržby odpojte digestoř od elektrické sítě, vytáhněte vidlici ze zásuvky nebo vypněte hlavní vypínač bytu.

Čištění

Musí být čištěn jednou za měsíc (nebo když upozorňovací systém nasycenosti filtrů - pokud je jím příslušný model vybaven - upozorňuje na tuto nevyhnutelnost), nedráždivými čisticími prostředky ručně nebo v myčce s nízkou teplotou vody a krátkým cyklovým programem.

Při mytí v myčce se protitukový filtr může odbarvit, ale jeho filtrační charakteristika se tím vůbec nezmění.

Pro odpojení protitukových filtrů potáhněte za pružinový háček.

Uhlíkový filtr (pouze pro filtrační verzi)

Obr. 32

Udržuje nepříjemné pachy pocházející z vaření.

Aktivní uhlíkový filtr může být pouze z těchto typů:

Aktivní uhlíkový filtr umyvatelný. Aktivní uhlíkový filtr NENÍ umyvatelný.

Aktivní uhlíkový filtr umyvatelný
